控制图原理
控制图的原理为什么原理
控制图的原理为什么原理控制图是一种用来监控过程稳定性的工具，它利用统计学原理和图表显示过程数据在时间上的变化。
控制图的原理是基于过程稳态和常法原则。
下面我将从统计学原理、过程稳态和常法原则三个方面来详细介绍控制图的原理。
首先，控制图的原理基于统计学原理。
统计学中有一个重要的概念是“过程稳态”，即过程在一定时间范围内的变异是常态变异，不是特殊因素引起的异常变异。
通过控制图的制作，可以将常态变异与特殊因素引起的异常变异区分开来。
控制图利用了统计学中的稳态过程理论，基于正态分布的概念，以及均值和标准偏差等统计指标，对过程数据进行分析和监控。
其次，控制图的原理与过程稳态密切相关。
过程稳态是指过程数据在一段时间内保持相对稳定的状态，没有特殊因素的干扰。
控制图的制作依赖于过程稳态的假设，即过程数据应该是在稳定状态下采集得到的。
在稳态下，过程数据通常服从正态分布，因此控制图的设计是基于正态分布的概念和统计指标。
通过控制限的设定，可以区分正常的过程变异和异常的过程变异，进而判断过程是否稳定。
最后，控制图的原理与常法原则紧密相关。
常法原则是指根据过程的特点和目标设定合适的控制限和判断规则，以便判断过程的稳定性。
常法原则包括以下几个方面：1. 控制限的设定：控制限是根据过程的特点和目标设定的参考线，用于判断过程是否稳定。
一般来说，控制限由平均线加减几倍标准差得到。
合适的控制限可以区分正常变异和异常变异，从而判断过程的稳定性。
2. 规则的制定：控制图需要设定一套判断规则，用于判断过程数据是否出现了异常变异。
常见的判断规则包括：连续7个点都在中心线的一侧、连续3个点都在中心线同一侧的A区（±1标准差）以外、连续2个点都在中心线同一侧的B区（±2标准差）以外等。
通过制定合适的判断规则，可以有效地检测到过程的异常变异。
3. 反应和改进：当控制图显示出异常变异时，需要及时反应和采取措施进行改进。
控制图可以帮助管理者及时发现问题和异常，从而采取相应措施，提高过程的稳定性和质量水平。
控制图的原理及应用图解
控制图的原理及应用图解1. 什么是控制图控制图是一种质量管理工具，用于监测和控制过程中的变异性。
它能够帮助我们识别过程是否处于控制状态，以及是否需要采取措施来纠正不良的变异。
2. 控制图的原理控制图的原理基于统计学中的过程稳定性原理。
通过测量过程中的关键指标，并绘制在控制图上，我们可以分析和判断过程是否出现了特殊原因的变动。
3. 控制图的应用步骤3.1 确定需要监控的指标在使用控制图之前，需要明确需要监控的关键指标是什么，例如产品的尺寸、重量等。
3.2 收集数据并绘制控制图收集一定数量的数据，并绘制控制图，一般常见的控制图有平均值图、范围图、p图和np图等。
3.3 设置控制限根据统计学原理，我们可以使用3σ法则来设置控制限。
控制限分为上限和下限，一般情况下，将上限和下限设置为±3个标准差。
3.4 监控过程并分析将新收集到的数据绘制在已有的控制图上，若数据点在控制限范围内，则认为过程处于可控制状态；若数据点超过控制限，则认为过程存在可疑现象。
及时分析出现不稳定的原因，并采取纠正措施。
3.5 持续改进控制图不仅用于监控过程的稳定性，还可以帮助我们发现过程中的变异和问题。
通过持续监控并分析数据，我们可以逐步改进过程，提高效率和质量。
4. 控制图的应用场景4.1 制造业在制造业中，控制图可以帮助企业监测生产线上的关键指标，例如产品尺寸、重量等。
通过控制图的分析，所产生的数据可以作为制造流程改进的依据。
4.2 服务业在服务业中，控制图可以用于监控服务质量。
例如餐饮行业使用控制图来监控食品加工过程中的关键环节，以确保食品质量符合标准。
4.3 医疗行业在医疗行业中，控制图可以用于监控医疗流程的关键环节。
例如手术室使用控制图来监控手术过程中的关键指标，以确保手术质量和安全。
4.4 金融行业在金融行业中，控制图可以用于监控交易过程中的关键指标，例如交易时间、成功率等。
通过控制图的应用，可以帮助金融机构提高交易效率和降低风险。
控制图的原理

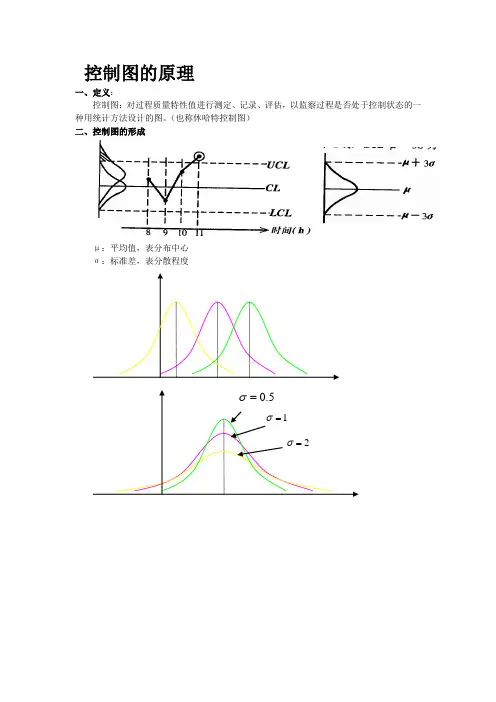

控制图的原理一、定义：控制图：对过程质量特性值进行测定、记录、评估，以监察过程是否处于控制状态的一种用统计方法设计的图。
（也称休哈特控制图）二、控制图的形成σ：标准差，表分散程度σ5.0=σ=1σ2=三、控制图的基本结构1、以随时间推移而变动着的样品号为横坐标，以质量特性值或其统计量为纵坐标；2、三条具有统计意义的控制线：上控制线UCL 、中心线CL 、下控制线LCL ；3、一条质量特性值或其统计量的波动曲线。
四、控制图原理的解释第一种解释：“点出界就判异”小概率事件原理：小概率事件实际上不发生，若发生即判异常。
控制图就是统计假设检验的图上作业法。
第二种解释：“抓异因，弃偶因”控制限就是区分偶然波动与异常波动的科学界限。
休哈特控制图的实质就是区分偶然因素与异常因素的。
五、常规控制图分类上控制限UCL 中心线CL 下控制限LCL样本统计量数值x12始终存在，对质量影响微小，难以消除，是不可避免的如材料成分的微小变化、设备的轻微震动、刃具的正常磨损、夹具的弹性变型等偶然因素有时存在，对质量影响很大，不难消除，是可以避免的如材料成分的显著变化、设备安装不当、零件损坏、人员违反规程操作等异常因素控制图 缺陷数控制图控制图 单位缺陷数控制图 泊松分布计点型控制图 不合格品数控制图 控制图 不合格品率控制图 二项分布 计件型 计数型控制图 单值－移动极差控制图控制图 中位数－极差控制图 控制图均值－标准差控制图控制图 均值－极差控制图 正态分布计量型简记控制图 分布 数据类型 R X -S X -R X -~S R X -p np u c六、按用途分类1、分析用控制图——用于质量和过程分析，研究工序或设备状态；或者确定某一“未知的”工序是否处于控制状态；2、控制用控制图——用于实际的生产质量控制，可及时的发现生产异常情况；或者确定某一“已知的”工序是否处于控制状态。
七、控制图的应用八、Ｘ－Ｒ控制图的绘制 1、确定控制对象（统计量）一般应选择技术上最重要的、能以数字表示的、容易测定并对过程易采取措施的、大家理解并同意的关键质量特性进行控制。
控制图应用的原理
控制图应用的原理1. 什么是控制图控制图是一种用来监控和分析过程质量的统计工具。
它通过收集和绘制过程数据，帮助我们了解过程中的变化情况，并提供了一种方法来判断是否存在特殊原因变异。
2. 控制图的作用控制图可以帮助我们：•监控过程质量：通过绘制并分析控制图，我们可以及时发现过程中的变化，并采取相应措施来提高质量。
•判断过程稳定性：通过控制图上的控制限，我们可以判断过程是否处于稳定状态。
•辨别特殊原因变异：控制图能够帮助我们识别特殊原因变异，即那些超出正常变异范围的异常情况。
•提供数据分析依据：控制图上的数据可以用于统计分析，帮助我们识别并改进问题。
3. 控制图的常见类型控制图根据数据类型可以分为多种类型，常见的控制图有：•X-bar 控制图：用于监控样本均值的变化情况。
•R 控制图：用于监控样本范围（极差）的变化情况。
•S 控制图：用于监控样本标准差的变化情况。
•P 控制图：用于监控样本不良品率的变化情况。
• C 控制图：用于监控样本计数的变化情况。
4. 控制图的原理控制图的原理是基于统计学中的过程稳定性概念和常见分布假设。
4.1 过程稳定性过程稳定性是指一个过程在一段时间内保持在稳定状态，即可预测性和可控性。
如果一个过程是稳定的，其输出会在一个可预测的范围内波动。
控制图通过绘制上下控制限来判断过程是否稳定。
如果数据点落在控制限内，说明过程在统计上是稳定的；如果数据点超出控制限，说明过程可能出现了特殊原因变异。
4.2 正态分布假设控制图利用正态分布假设来判断过程的稳定性。
根据中心极限定理，当样本数量足够大时，样本平均值会近似服从正态分布。
绘制控制图时，我们通常假设样本平均值的分布是正态的，并以此为基础计算控制限。
4.3 控制限的计算方法控制限是用于判断过程稳定性的参考线。
通常情况下，控制限由平均线、上控制限和下控制限组成。
上控制限和下控制限的计算方法通常有以下几种：•3σ原则：上控制限等于平均值加上3倍标准差，下控制限等于平均值减去3倍标准差。
控制图的原理
控制图的原理一.控制图的原理－波动分布控制图观点认为：（1）当过程仅受随机因素影响时，过程处于统计控制状态（简称受控状态）；由于过程波动具有统计规律性，当过程受控时，过程特性一般服从稳定的随机分布；（2）当过程中存在系统因素的影响时，过程处于统计失控状态（简称失控状态）。
而失控时，过程分布将发生改变。
SPC正是利用过程波动的统计规律性对过程进行分析控制的。
因而，它强调过程在受控和有能力的状态下运行，从而使产品和服务稳定地满足顾客的要求。
二.控制图的原理－统计受控状态是生产过程追求的目标，此时，对产品的质量是有把握的。
控制图即是用来监测生产过程状态的一种有效工具。
控制图的统计学原理，令W为度量某个质量特性的统计样本。
假定W的均值为μ，而W 的标准差为σ。
于是，中心线、上控制限和下控制限分别为UCL=μ+KσCL=μLCL=μ－Kσ式中，K为中心线与控制界限之间的标准差倍数，Kσ表示间隔宽度。
正常情况下点子分布是正态的，落在控制界限之内的概率远大于落在控制界限之外的概率。
反之，若点子落在控制界限之外，可能是属于正常情况下的小概率事件发生，也可能是过程异常发生，相对来讲，后者发生的概率要大得多。
因此，我们宁可以为后者情况发生，这正是控制图的统计学原理。
点子落在控制界限之内是否一定处于稳态？点子落在控制界线之外是否一定出现异常？这两个问题的回答都是否定的。
更为科学的判断应根据概率统计方法对过程进行定量分析，精确计处出状态的概率值之后再进行过程状态判断。
三.控制图的原理－分类1各控制图用途：均值－极差控制图:是最常用、最基本的控制图，它用于控制对象为长度、重量、强度、纯度、时间和生产量等计量值的场合。
均值－标准差控制图:次图与上图类似，极差计算简便，故R图得到广泛应用，但当样本大小或0>10或12时，应用极差估计总体标准差的效率减低，最好应用S图代替R图。
中位数－极差控制图:由于中位数的计算比均值简单，所以多用于现场需要把测定数据直接记入控制图进行管理的场合。
控制图原理
控制图原理
控制图原理是质量管理中常用的一种工具，用于对过程进行监控和管理。
它通过收集数据并绘制图表，可以帮助我们了解过程中的变化和偏离情况，从而及时采取措施，保证产品或服务的质量可控。
控制图的原理基于统计学的概念，主要包括以下几个方面：
1. 随机变异和非随机变异：控制图的基本假设是过程的变异是随机的，即符合统计上的正态分布。
随机变异是一种正常的偶然差异，而非随机变异则是异常变异，可能是由特殊原因引起的。
控制图可以帮助我们区分这两种变异，并对非随机变异进行分析和改进。
2. 中心线和控制限：控制图通常会绘制中心线，表示过程的平均值。
同时，上下方各有两条控制限，分别代表过程的上限和下限。
控制限是根据统计学计算得出的，它们与规格限度不同，用于判断过程是否处于可控状态。
3. 规则和异常：控制图上通常会标注一些规则，用于判断数据点是否处于异常状态。
常见的规则有"一点在控制限之外"、"
连续9点在中心线的一侧"、"连续6点递增或递减"等。
当数
据点违反这些规则时，可能存在特殊原因或非随机变异，需要进行进一步的分析和改进。
通过使用控制图，我们可以实时监控过程的稳定性和能力，及时检测并纠正异常情况，从而提高产品或服务的质量和效率。
它可以帮助我们识别潜在问题或改进机会，优化过程，并支持持续改进的目标。
控制图的原理及应用
本：
，其平均值 x1, x有2,如…,下xn性质：
x
E(x)
(x)
n
和 则可通过k组大小为n的样本得到：
ˆ x
ˆ R
d2
其中， 是由n来d2确定的控制系数，可以通过查取计量控制图系数表（见表7-4）
得到。
12
二、计量值控制图
• 所以，由控制界限的一般公式即可得到图的控制界限为：
• 式中，
4
一、控制图基本原理
质 量 特 性 值
O
UCL CL
LCL 样本组号
5
一、控制图基本原理
（二）控制图的统计原理
1． 原理 3
当质量特性值服从正态分布时， 3即
X ~ N(, 2)
如果 生E(产X )过程中仅存在偶然因素，那么其产品质量特性值将会有
99.73%落在
的范围内。 3
6
一、控制图基本原理
c4
由此可以得到 图中x s 图的控x制界限为：
UCL
3 x 3s
n
c4 n
CL x
x
A3s
LCL
3
n
x
3s c4 n
x
A3s
• 式中
A3
3 c4
n
18
二、计量值控制图
• s图的控制界限为：
UCL c4 3
1 c42
3 s
1 c42 s c4
B4s
CL c4 s
LCL
• （三）控制图的分类——计量
分布 控制图类型 符号表示
适用范围及特点
平均值—极 差
控制图
xR 图
用于判断过程质量特性的均值以及极差（间接估算标 准差）是否处于所要求的水平，针对重量、长度、强 度等计量值控制对象，适用于产品批量较大且较为稳 定的工序，是最常用、最基本的控制图。判断工序异 常的灵敏度高，且极差计算工作量小
控制图的工作原理及应用
控制图的工作原理及应用1. 控制图的定义控制图是一种统计工具，用于监控和评估过程的稳定性。
它可以通过绘制数据的变化趋势和异常情况，帮助我们判断一个过程是否受到控制，并提供指导改进和优化过程。
2. 控制图的工作原理控制图基于统计方法和概率理论，通过绘制上下控制限来显示过程的可接受变化范围，以便及时发现和纠正异常情况。
其主要原理包括以下几个方面：2.1. 过程稳定性的判断控制图通过收集过程中的数据，并计算出平均值、标准差等统计指标。
然后，根据预设的控制限范围，绘制出控制界限。
如果数据点在控制界限内，则表示该过程是稳定的；如果数据点超出控制界限，则表示该过程存在异常情况。
2.2. 异常情况的分析当控制图显示出异常情况时，我们可以进一步分析异常的原因，并采取相应的措施进行修正。
通过对异常情况的深入分析，我们可以识别出导致过程不稳定的因素，并采取相应的措施加以改进。
2.3. 过程改进和优化控制图不仅可以用来判断过程是否受到控制，还可以帮助我们进行过程改进和优化。
通过对过程的持续监测和分析，我们可以识别出问题所在，并采取相应的改进措施，从而提高过程的稳定性和效率。
3. 控制图的应用控制图在许多领域都有广泛的应用，在制造业、服务业、医疗等行业中都可以找到其身影。
以下是一些常见的控制图应用场景：3.1. 制造业中的控制图在制造业中，控制图通常用于监控生产过程中的关键指标，比如产品质量、生产效率等。
通过及时检测和纠正异常情况，可以提高产品的一致性和生产的稳定性，从而提高产品的质量和效率。
3.2. 服务业中的控制图在服务业中，控制图可以用于监控和评估服务质量，比如客户满意度、服务响应时间等。
通过对服务过程的持续监测和分析，可以及时发现服务异常和瓶颈，从而提供更好的服务体验。
3.3. 医疗中的控制图在医疗领域中，控制图可以用于监控和评估医疗过程中的关键指标，比如手术成功率、医疗事故率等。
通过对医疗过程的监测和分析，可以及时发现潜在的风险和问题，并采取措施加以修正，从而提高医疗质量和安全性。
控制图的原理作用应用范围
控制图的原理、作用及应用范围1. 控制图的原理控制图是一种用于分析和监测过程稳定性的统计工具，它基于统计学原理和概念，并结合实际数据将过程的表现可视化呈现出来。
控制图的原理主要包括以下几点： - 随机性原理：过程中的变化是由随机因素引起的，控制图通过测量样本数据并计算统计量，与过程的预期稳定性进行对比，从而判断变异是否超出预期范围。
- 稳态原理：在一个稳定的过程中，所测量的样本数据会围绕着一个中心值进行随机波动。
通过指定上下控制限，控制图可以帮助识别超出正常变异范围的异常情况。
- 规范化原理：控制图将过程数据标准化为无量纲形式，这样可以直观地比较不同过程的稳定性和性能。
2. 控制图的作用控制图在质量管理和过程改进中起到了重要的作用，主要体现在以下几个方面：- 监测过程稳定性：通过控制图的使用，可以对过程的稳定性进行实时监测。
当过程的变异超出控制限时，可以及时采取相应的纠正措施，确保过程能够持续稳定地运行。
- 识别特殊因子：控制图能够帮助识别过程中的特殊因子，如异常事件、材料变化等。
通过对控制图的分析，我们可以及时发现潜在问题并进行解决，以提高过程的品质和效率。
- 指导决策：控制图提供了过程数据的可视化展示，有助于决策者快速了解过程的状况并作出相应的决策。
例如，当控制图显示过程稳定时，可以进一步优化操作流程；当控制图显示过程异常时，可以立即采取措施进行调整。
3. 控制图的应用范围控制图可以应用于各种不同类型的过程，尤其在生产制造和服务行业中具有广泛的应用范围。
以下是一些常见的应用领域： - 制造业：控制图可以用于监测生产线上的产品质量，帮助找出生产过程中的异常情况，并及时调整以提高产品质量和生产效率。
- 服务业：控制图可以用于监测服务过程的性能指标，如平均等待时间、客户满意度等，帮助提高服务质量和客户体验。
- 医疗领域：控制图可以应用于医疗过程的监测和改进，如手术时间、治疗效果等，有助于提高医疗质量和安全性。
控制图的原理与绘制
控制图的原理与绘制1. 引言控制图是一种用于监控过程稳定性和异常情况的工具。
它可以帮助我们了解一个过程是否处于控制状态，以及是否存在任何特殊原因造成了异常情况的发生。
控制图通常由上下限线和一系列的数据点组成，我们可以通过分析这些数据点的模式和分布来判断过程的稳定性和品质。
2. 控制图的原理控制图的原理基于统计学和过程控制的概念。
它使用统计方法来衡量过程的变异性，并将这些统计量与事先设定的控制线进行比较。
控制线一般由上限线（UCL）和下限线（LCL）组成，代表了过程的变异范围，在这个范围内的数据点被认为是正常的，而超出这个范围的数据点则可能表明过程存在异常情况。
控制图的主要原理是基于正态分布假设，也就是我们假设过程的数据是服从正态分布的。
基于这个假设，我们可以利用统计学的知识计算出各种控制统计量，比如平均值、标准差、极差等。
通过计算这些统计量，我们可以确定过程的中心线和控制线，并通过绘制数据点和控制线来进行过程的监控。
3. 控制图的绘制步骤3.1 数据收集和准备控制图的绘制首先需要收集一组数据，这些数据一般是从过程中抽样得到的。
在收集数据之前，需要确定抽样的方法、频率和样本量，并确保数据的准确性和可靠性。
3.2 计算统计量在绘制控制图之前，我们需要计算一些统计量，比如均值、标准差和极差。
这些统计量可以帮助我们了解数据的分布和变异性，并用于确定控制线的位置。
3.3 绘制控制图绘制控制图通常使用一些专门的软件工具，比如Excel或统计软件，也可以使用编程语言如Python来编写程序进行绘制。
在绘制控制图时，需要确定控制线的位置和数据点的标记方式，通常使用不同的颜色或标记来表示正常和异常的数据点。
3.4 分析结果绘制完成后，我们需要对控制图进行分析和解读。
可以观察数据点的分布模式和位置关系，判断过程的稳定性和异常情况。
如果数据点超出控制线的范围，我们需要进行进一步的调查和改进，以确定是否存在特殊原因和采取相应的措施。
控制图的原理及应用教案
控制图的原理及应用教案一、控制图的概述•控制图是用来监测和分析过程稳定性的工具。
它能够帮助我们判断过程是否受到了特殊因素的影响，从而帮助我们定位问题和改进过程。
•控制图包括过程监控图、变动图、普通图等，每种图形都有其特定的使用场景和目的。
二、控制图的基本原理•均值控制图的原理：通过收集和分析过程数据，确定过程的中心线和控制上下限，根据数据的离散程度来判断过程的稳定性。
•范围控制图的原理：通过跟踪样本范围的变化，来评估过程的稳定性和一致性。
•动态测量控制图的原理：通过在过程控制中，采样循环中检测结果的变化，来判断过程的稳定性。
•经济控制图的原理：通过分析与经济因素相关的数据，来优化过程并减少资源的浪费。
三、控制图的应用场景1.生产过程监控：通过定期采样和测量关键参数，将数据绘制在控制图上，及时发现过程异常和问题并采取相应的纠正措施。
2.产品质量控制：通过控制图来监测产品参数的变化和偏离，确保产品质量在可接受范围内，并及时发现潜在问题。
3.供应链管理：通过掌握供应链中各个环节的数据，绘制控制图来分析供应链的稳定性和可靠性，及时处理延迟和异常情况。
4.服务质量监控：对于服务行业，可以使用控制图来衡量并监控关键指标，及时发现异常情况并采取相应的改进措施。
5.实验过程控制：在实验过程中，采用控制图能够帮助我们评估实验结果的稳定性和一致性，从而提高实验的可靠性。
四、控制图的应用步骤1.收集数据：需要收集与需要监控的过程相关的数据。
2.绘制控制图：选择适当的控制图类型并将数据绘制在控制图上。
3.判断过程稳定性：通过分析控制图数据的模式和规律，判断过程的稳定性。
4.分析过程问题：如果控制图中存在异常点或趋势，说明过程可能存在问题，需要进一步分析和排查。
5.纠正和改进：根据分析结果采取纠正措施，并对过程进行改进以提高稳定性和一致性。
6.持续监控：持续收集数据并绘制控制图，监控过程的稳定性和持续改进。
五、控制图的优势和局限性优势•提供直观的数据展示和分析方式，便于快速理解和判断过程稳定性。
控制图八种判异原理
控制图八种判异原理控制图是用来分析过程稳定性和品质控制的重要工具。
在实际应用中，我们常常需要对控制图上出现的异常点进行判异，判断其是否具有统计学意义，是否需要采取相应的措施加以调整。
掌握控制图八种判异原理是进行判异的基础，本文将详细介绍这八种判异原理。
1. 点在中心线上或均值附近的分布：当一系列数据点在控制图的中心线上，或者非常接近中心线附近时，可以认为该过程是稳定的，不存在特殊原因的影响。
2. 点趋势：当一系列数据点呈现单调递增或递减的趋势时，表示过程正处于不稳定状态。
这种情况可能由于外界因素的干扰或者内部变化引起，需要及时采取调整措施。
3. 点偏离中心线：当一系列数据点中有多个点超过了控制限，即偏离了中心线，说明过程产生了异常变化。
这种异常往往是由特殊原因引起的，需要进行详细排查和分析。
4. 点在控制限内连续递增或递减：当一系列数据点连续递增或递减，且都在控制限内时，表示过程正处于稳定状态，没有特殊原因的影响。
5. 点集中在控制限的一侧：当一系列数据点呈现集中分布在控制限的一侧时，可能表明该过程受到特殊原因的影响。
这种情况需要进行进一步的分析和调整。
6. 点交替出现在控制限的两侧：当一系列数据点交替出现在控制限的两侧时，可能表明该过程正处于不稳定的状态。
这种情况需要及时采取措施进行调整。
7. 点在控制限之外成群出现：当一系列数据点在控制限之外成群出现，说明该过程受到特殊原因的极大影响。
这种情况可能导致严重的质量问题，需要迅速排查和解决。
8. 点在控制限之外分布：当一系列数据点分布在控制限之外，并且没有呈现特定的模式时，可能表明该过程正受到非特殊原因的持续干扰，需要进行进一步的分析。
通过掌握控制图八种判异原理，我们能够更准确地判断过程的稳定性和品质控制状态，及时发现异常情况，并采取相应的措施进行调整。
这对于提高产品品质和生产效率具有重要意义，值得在实践中加以应用。
在实际应用中，除了掌握控制图八种判异原理外，还需要结合具体的数据和分析工具进行判异。
控制图的基本原理应用案例
控制图的基本原理应用案例1. 控制图的基本原理控制图是一种用于监控和管理过程稳定性的统计工具。
它可以帮助我们确定一个过程的正常变化范围，以便及时发现和纠正异常变化。
控制图的基本原理包括以下几个要点：•过程可变性：每个过程都存在一定的变异性，其来源可能包括工具、人员、材料、环境等方面的因素。
控制图可以帮助我们区分正常的随机变异和特殊因素引起的异常变异。
•随机变异和系统变异：随机变异是正常的、无法避免的变异，而系统变异是由特殊因素引起的非随机变异。
控制图可以帮助我们把握过程的变异状态。
•控制限：控制图通过计算上下控制限来判断过程的稳定性。
上下控制限是根据过程中已有的数据计算得出，它们可以帮助我们判断过程是否受到特殊因素的影响。
2. 控制图的应用案例控制图可以应用于各种领域的过程管理中。
以下是一些控制图的应用案例：a. 制造业中的过程控制在制造业中，控制图常被用于监控产品质量和生产过程的稳定性。
例如，某汽车零件制造厂使用控制图来监控某一关键尺寸的变化。
通过收集一组零件的尺寸数据，并绘制控制图，他们可以判断制造过程是否处于稳定状态，以及是否需要调整工艺参数来提高产品质量。
b. 服务业中的过程控制在服务业中，控制图可以用于监控服务质量和业务流程的稳定性。
例如，某银行使用控制图来监控客户服务热线接听时间。
通过记录每天的接听时间，并绘制控制图，银行可以判断服务质量是否稳定，并及时发现和解决服务滞后的问题。
c. 质量管理中的过程控制控制图在质量管理中的应用非常广泛。
例如，某电子产品制造公司使用控制图来监控产品的良率。
通过采集一组产品的良品和不良品数据，并绘制控制图，公司可以判断生产过程是否稳定，并及时发现和解决生产异常的原因。
d. 医疗保健中的过程控制在医疗保健中，控制图可以用于监控诊疗过程的稳定性和效果。
例如，某医院使用控制图来监控手术室的感染率。
通过收集每个季度的感染事件数据，并绘制控制图，医院可以判断感染控制措施是否有效，并及时采取措施来改善手术室的卫生环境。
控制图的原理
控制图的原理控制图是一种质量管理工具，用于监控过程的稳定性和一致性。
它可以帮助我们识别过程中的变化和异常，从而及时采取措施来纠正问题，确保产品或服务的质量。
控制图的原理基于统计学和概率论，通过收集数据并将其绘制成图表，来分析过程的变化和规律。
首先，控制图的原理基于过程的稳定性。
在质量管理中，稳定的过程是指在一定的条件下，过程的输出呈现出一定的稳定性和一致性。
控制图通过收集过程数据，将其分析并绘制成图表，从而可以直观地观察到过程的稳定性。
如果过程稳定，控制图上的数据点将分布在中心线附近，并在控制限内波动；如果过程不稳定，数据点将偏离中心线，或者超出控制限，这时就需要对过程进行调整和改进。
其次，控制图的原理基于异常的识别和处理。
在实际生产和服务过程中，总会存在各种异常情况，如材料质量变化、设备故障、人为操作失误等。
控制图可以帮助我们及时发现这些异常，并进行分析和处理。
当控制图上出现异常点或趋势时，我们需要对异常进行进一步的分析，找出异常的原因，并采取相应的措施来纠正问题，以确保过程的稳定性和一致性。
此外，控制图的原理还基于统计学和概率论。
控制图通常使用的是正态分布或者其他概率分布来描述过程的变化规律。
通过对数据的统计分析，我们可以得到过程的平均值、标准差等参数，然后根据这些参数来确定控制限，从而判断过程的稳定性和一致性。
控制图的原理正是基于这些统计学和概率论的知识，通过数据的收集和分析，来帮助我们了解和控制过程的变化规律。
总的来说，控制图的原理是基于过程的稳定性、异常的识别和处理，以及统计学和概率论的知识。
它是质量管理中非常重要的工具，可以帮助我们监控和改进过程，确保产品或服务的质量。
通过掌握控制图的原理，我们可以更好地应用它来提高生产效率和产品质量，满足客户的需求和期望。
控制图的原理
控制图的原理控制图的原理是应用统计方法来监测和控制过程的稳定性和一致性。
它通常用于监测连续或离散变量的过程，例如生产线上的产品质量或服务交付的时间。
控制图的原理基于以下假设：1. 过程是稳定的：过程的平均水平和变异是恒定的，在一定的统计规则下呈正态分布。
2. 可测量的变异主要是由于常规因素的不确定性引起的，且随机分布。
这些因素可能包括材料、工具、操作员等。
3. 特殊原因的变异是不经常发生的，通常与异常情况或特殊事件相关。
控制图通过收集并分析过程数据，帮助识别和区分常规变异和特殊原因变异。
它包括以下几个主要元素：1. 过程数据收集：收集连续的过程数据或离散的抽样数据，例如测量某个指标的数值或记录某个事件的发生次数。
2. 统计指标计算：根据收集到的数据计算统计指标，例如平均数、标准差、范围等。
这些指标可以用于表示过程的中心位置和变异程度。
3. 控制限计算：根据统计理论和样本数据计算出控制限，分为上限和下限。
控制限用于界定过程的稳定性和异常情况。
4. 控制图绘制：将统计指标和控制限绘制在同一图表上，形成控制图。
控制图通常使用时间作为横轴，统计指标作为纵轴，同时绘制上限和下限。
5. 过程监测与分析：持续收集和更新过程数据，将新数据与控制限进行比较。
如果数据点在控制限范围内，则过程被认为是稳定的；如果数据点超出控制限，则可能存在特殊原因的变异，需要进行进一步的调查和改进。
通过控制图，人们可以实时监测过程的变化趋势和异常情况，及时采取措施进行调整和改进，以确保产品或服务的稳定性和一致性。
它是质量管理和过程改进中的重要工具之一，被广泛应用于各个行业和领域。
第二节-控制图原理
第二节-控制图原理什么是控制图控制图是一种用于监测和控制工程过程的可视化工具。
通常用于监测质量控制过程的统计数据，以便及时识别潜在问题并采取适当措施。
控制图也可以用于监测设备可靠性、生产进度等方面。
控制图的分类控制图可分为过程控制图和直方图。
过程控制图过程控制图是一种监测过程稳定性并指导改进的可视化工具。
它可以帮助我们在过程中及时发现不正常现象，以便采取适当措施，确保过程在稳定状态下运行。
过程控制图通常包括三种类型：一种是X-控制图，一种是S-控制图，另一种是R-控制图。
1.X控制图X控制图是一种数据类型控制图，用于监测均值是否稳定。
X控制图在原理上是比较简单的，是通过标准上下限范围内连续数据点的变化情况来判断过程是否稳定的。
2.S控制图S控制图用于监测数据分布的散布状况，通过这个散布情况来判断过程的稳定性。
如果散布过于广泛，则表明过程不稳定。
3.R控制图R控制图是一种可视的数据类型控制图，用于监测组内差异的大小和组间差异的大小。
如果组内差异很大，则表明过程不稳定。
直方图直方图是一种用于描述数据分布情况的图表。
它将数据进行分段，然后把每个分段的数据条数用柱状图表示出来，以便看出数据的分布规律。
直方图通常可以用于评估数据的分布形状，以便在研究中进行比较，并检测极端值/离群值。
如何制作控制图制作控制图的步骤如下:1.收集数据并进行分析首先我们需要收集数据，可以使用过程采样或过程监控系统，或手工记录过程数据。
然后对数据进行分析，计算出均值、标准差、极差等基本统计量。
2.设定控制限根据数据的均值、标准差和其他基本统计量，我们可以计算出控制限。
控制限是用来指导控制图的范围。
一般我们会选用3倍标准差作为上下控制限，即所谓的3σ控制图。
3.绘制控制图一旦确定了控制限，我们就可以开始绘制控制图了。
绘制控制图可以手动绘制，也可以使用计算机软件自动生成。
控制图的应用控制图的应用非常广泛，特别是在工业制造中。
经常使用控制图来监控生产过程，以及检测过程中的变化。
控制图原理
異常因素之變異
１．一個或少數幾個較大原因所引起,可以避免 ２．任何一個異常原因，都可能發生 大之變異
３．幾個較代表性之異常原因如下： （１）原料群體之不良 （２）不完全之機械調整 （３）新手之作業員
４．異常原因之變不但可以找出其原 因，並且除去這些原因之處置，在 經濟觀點上講常是正確者
局部性的對策及系統中的對策
正態分佈有一個結論對質量管理很有用，即無論均值 μ和標準差σ取何值，産品質量特性值落在μ±3σ之間的 概率爲99.73，於是落在μ±3σ之外的概率爲100%一 99.73%= 0.27%，而超過一側，即大於μ-3σ或小於μ+3σ 的概率爲0.27%/2=0.135%≈1 % ，如正態分佈曲線圖。這 個結論十分重要。控制圖即基於這一理論而產生。
什麼是控制圖
控制圖是對過程質量加以測定、記錄從 而進行控制管理的一種用科學方法設計的圖。 圖上有中心線(CL)、上控制界限(UCL)和下控 制界限(LCL)，並有按時間順序抽取的樣本統 計量數值的描點序列，參見控制圖示例圖。
控制圖原理的兩種解釋
控制圖原理的第一種解釋 ：
在控制圖上描點，實質上就是進行統計假設檢驗， 而控制圖的上、下控制界即爲接受域與拒絕域的分界 限，點子落在上、下界限之間，表明可接受，點子落 在上、下界限之外，表明應拒絕。
超過管制上限， 超過管制上限， 為不可接受區域
A區 B區 C區 區
管制上限 中心線 規格範圍 μ+3σ 管制下限
在管制界限內， 在管制界限內， 為可接受區域
μ+1σ B區
A區
μ+2σ
兩類錯誤
虛發警報的錯誤 α
虛發警報的錯誤,也稱第I類錯誤。在生産正常的情 況下,純粹出於偶然而點子出界的概率雖然很小,但總還 不是絕對不可能發生的。因此,在生産正常、點子出界的 場合,根據點子出界而判斷生産異常就犯了虛發警報的錯 誤或第I類錯誤,發生這種錯誤的概率通常記以α
过程质量的科学方法—控制图的原理是什么？
过程质量的科学方法—控制图的原理是什么？控制图是对过程质量加以测定、记录从而进行控制的一种科学方法。
图上有中心线、上只存在偶然波动时，产品质量将形成某种典型分布。
例如，在车制螺丝的例子中形成正态分布。
如果除去偶然波动外还有异常波动，则产品质量的分布必将偏离原来的典型分布。
因此，根据典型分布是否偏离就能判断异常因素是否发生，而典型分布的偏离可由控制图检出。
在上述车制螺丝的例子中，由于发生了车刀磨损的异常因素，螺丝直径的分布偏离了原来的正态分布而向上移动，于是点子超出上控制界的概率大为增加，从而点子频频出界，表明在异常波动。
控制图上的控制界限就是区分偶然波动与异常波动的科学界限，休哈特控制图的实质是区分偶然因素与异常因素两类因素。
1.控制图的预防原理控制图是如何贯彻预防原则的呢？这可以由以下两点看出：（1）应用控制图对生产过程不断监控，当异常因素刚一露出苗头，甚至在未造成不合格品之前就能及时被发现，在这种趋势造成不合格品之前就采取措施加以消除，起到预防的作用。
（2）在现场，更多的情况是控制图显示异常，表明异常原因已经发生，这时一定要贯彻“查出异因，采取措施，保证消除，不再出现，纳人标准。
”否则，控制图就形同虚设，不如不搞。
每贯彻一次（即经过一次这样的循环）就消除一个异常因素，使它不再出现，从而起到预防的作用。
2.统计过程控制的实质要精确地获得总体的具体数值，需要收集总体的每一个样品的数值。
这对于一个无限总体或一个数量很大的有限总体来说往往是不可能的，或者是不必要的。
在实际工作中，一般是从总体中随机地抽取样本，对总体参数进行统计推断。
样本中含有总体的各种信息，因此样本是很宝贵的。
但是如果不对样本进一步提炼、加工、整理，则总体的各种信息仍分散在样本的每个样品中。
为了充分利用样本所含的各种信息，常常把样本加工成它的函数，一般将这个（或若干个）不含未知参数的样本函数称为统计量。
过程控制的实质，就是这样一个统计推断过程，所依据的统计量的形式应根据计推断的目的和应用的条件不同而有所不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算标准偏差比较复杂，但考虑了组内所有数据
基本与平均值-极差控制图一致 用于数据不能分组时的情况
不合格品率 不合格率、合格率、材料利用率、缺勤率等
不合格品数 计数型控
制图 单位缺陷数
不合格品数、出勤人数等 用于单位面积、单位长度上缺陷数的控制
缺陷数控制图 气孔、砂眼数、疵点等
控制图的观察分析
第 （一）判定稳态的准则： 五 同时满足以下两个条件：
五 章
统
SPCD是统计过程控制与诊断。 1982年我国的张公绪首创两种质量诊断
计 理论，突破了传统的美国休哈特质量控
过 程
制理论，开辟了统计质量诊断的新方向。
控 从此SPC上升为SPCD，也是SPC的第
制 二个发展阶段。
第 （ 3 ） SPCDA。（diagnosis and
五 Adjustment）统计过程控制、诊断与调
风险，记作α。
第 （2）漏发警报。这类错误是将异常判为正
五 常，生产已经变化为非统计控制状态，
章
统 计
但点子没有超出控制限，而将生产误判 为正常，把犯这类错误的概率称为第Ⅱ
过 程
类风险，记作β。
控
制
第
实践证明，能使两类错误总损失最
五 小 的 控 制 限 幅 度 大 致 为 3 σ。 因 此 选 取
五 章
三个阶段：SPC，SPCD，SPCDA。
统 计
（1）SPC。
过 程 控
SPC 是 美 国 休 哈 特 在 2 0 世 纪 2 0 年 代所创造的理论，它能科学地区分出生
制 产过程中产品质量的偶然波动与异常波
动，从而对过程的异常及时告警，以便
人们采取措施，消除异常，恢复过程的
稳定。
第 （2）SPCD。（Diagnosis）
质量管理国家精品课程课件
第五章 统计过程控制
第2节 控制图原理
一、统计过程控制（SPC）（
Statistical Process Control）
第 五
1、概念。
章
统 计
SPC就是应用统计技术对过程中的 各个阶段进行监控，从而达到改进与保
过 证质量的目的。
程
控
制
2、SPC发展简史
第
从20世纪20年代至今，SPC已经经历了
章 •控制图上的点子没有越出控制界限 统
计 •控制图上的点子排列没有缺陷
过
程 所谓点子没有越出控制界限是指：
控 制
①连续25个点子都在控制限内；
②连续35个点子至多1个点子落在控制限外；
③连续100个点子至多2个点子落在控制限外。
（二）判断异常的准则
第 准则1：一点落在A区以外
五 章
准则2：连续9点落在中心线同一侧
章
统 计
整。是SPC的第三个发展阶段。这方面 国外刚刚起步，目前尚无实用性的成果。
过
程
控
制
二、控制图的概念
第 1、概念
五
控制图是质量管理统计工具的核心。
章
美国休哈特博士(W.A.Shewhart)1927年首
统 计
创控制图，后来由戴明博士在美国及日本广为
过 推行，成为质量管理由事后检验向事前预防为
章 统 计 过 程 控 制
准则6的图示
第 • 准则7：连续15点在C区中心线上下
五 章 统 计 过 程 控 制
准则7图示
第 • 准则8：连续8点在中心线两侧但无一在 五 C区中
章 统 计 过 程 控 制
准则8的图示
程 主转化的标志。
控
制
控制图(control chart)是用于区分由异
常或特殊原因所引起的波动表明需要对影响该
过程的某些因素进行识别、调查并使其处于受
控状态。
2、控制图的组成
UCL(Upper Control Limit) 上控制rol Limit) 下控制限
统 计
过 程
控 制
准则2的图示
第 • 准则3：连续6点递增或递减
五 章 统 计 过 程 控 制
准则3的图示
第 • 准则4：连续14点中相邻点上下交替
五 章 统 计 过 程 控 制
准则4的图示
第 • 准则5：连续3点中有2点落在中心线同一 五 侧的B区以外
章 统 计 过 程 控 制
准则5的图示
第 • 准则6：连续5点中有4点落在中心线同一 五 侧的C区以外
过 程 控
CL，这样得到的控制图称为3σ原理的控 制图，也即称为休哈特控制图。
制
2、两类错误
第 五 章
（1）虚发警报。这类错误是将正常判为异 常，既生产仍处于统计控制状态，但由
统 于随机性原因的影响，使得点子超出控
计 过
制限，虚发警报而将生产误判为出现了
程 异常，把犯这类错误的概率称为第Ⅰ类
控 制
章 统
μ±3σ作为上下控制限是经济合理的。
计
过
程
控
制
四、控制图的种类
第 按统计量可经分为两大类：
五 章
计量控制图
统 计数控制图。
计
过
程
控
制
第 五
控制图 类型
章
控制图名称 平均值-极差
控制图应用 控制尺寸、重量、时间、强度、成分等
统
计 过
计量型控 制图
程
控
制
平均值-标准偏差
中位值-极差 单值-移动极差
章
– CL (Central Line)中心线
统 计 过
– 按时间顺序或样本号抽取的样品统计量数值 的描点序列
程
控
制
三、控制图的统计原理
第 1、3σ 原理。
五 章
设当生产不存在系统性原因时，X~N（μ ，σ2），则P（μ-3σ<X <μ+3σ）=0.9973。X
统 计 过
落在两条虚线外的概率之和只有0.27%。 如果从处于统计控制状态的生产中任抽
程 一 个 样 品 X， 可 以 认 为 X 一 定 在 分 布 范 围
控 μ±3σ之中，而认为出现在分布范围之外是不
制 可能的，这就是3σ原理。
第
根据3σ原理，在一次试验中，如果样
五 品出现在分布范围（μ-3σ，μ+3σ）的外
章
统 计
面，则认为生产处于非控制状态。我们 把μ-3σ定为LCL，μ+3σ定为UCL，μ定为
