牟乃夏--ArcMap的基本操作
arcmap使用手册
arcmap使用手册摘要：arcmap使用手册一、概述1.ArcMap简介2.适用对象二、安装与配置1.安装要求2.安装步骤3.配置环境三、界面与操作1.界面布局2.基本操作a.打开地图b.添加数据c.地图视图d.地图查询e.地图分析四、功能模块1.数据处理与分析a.数据导入与导出b.数据处理工具c.空间分析2.地图制图与可视化a.图层样式b.地图主题c.地图布局五、高级应用1.地理信息系统（GIS）功能a.空间数据处理b.空间关系建模c.空间交互分析2.编程与脚本a.Python集成b.VBA编程六、数据源与连接1.本地数据2.网络数据3.数据库连接七、实用技巧与案例1.常见问题解决2.实际应用案例八、教程与资源1.官方教程2.社区教程3.资源下载九、软件升级与维护1.版本更新2.故障排查3.技术支持正文：ArcMap是由美国Esri公司推出的一款桌面地理信息系统（GIS）软件，广泛应用于地图制作、空间数据处理和地理分析等领域。
本手册旨在为初学者和熟练用户提供ArcMap 的详细使用指南，涵盖安装、界面操作、功能模块、高级应用、数据源连接、实用技巧、教程资源以及软件升级与维护等方面的内容。
一、概述1.ArcMap简介ArcMap 是ArcGIS 桌面产品系列中的核心组件，具备强大的地图编辑、分析、制图和可视化功能。
它可以帮助用户轻松地创建和管理地图，进行空间数据处理和分析，从而解决实际问题。
2.适用对象ArcMap 适用于地理信息系统（GIS）初学者和专业人士，以及从事土地规划、环境保护、资源管理、城市治理等领域的相关人员。
二、安装与配置1.安装要求在安装ArcMap 之前，请确保您的计算机满足以下要求：- 操作系统：Windows 7 或更高版本（64 位）- 处理器：Intel Core i5 或更高版本，或AMD Equivalent- 内存：4GB 或更高版本- 硬盘空间：至少20GB2.安装步骤请按照以下步骤进行ArcMap 的安装：- 下载安装包：从ArcGIS 官网下载对应版本的安装包。

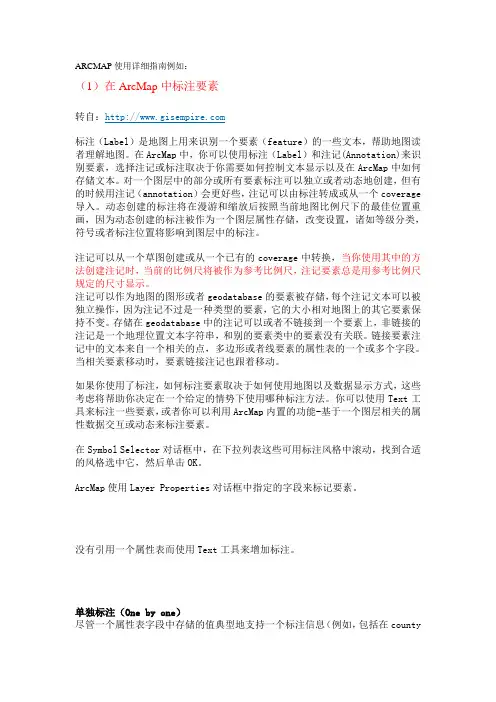

arcmap常用操作使用指南
ARCMAP使用详细指南例如：（1）在ArcMap中标注要素转自：标注（Label）是地图上用来识别一个要素（feature）的一些文本，帮助地图读者理解地图。
在ArcMap中，你可以使用标注（Label）和注记(Annotation)来识别要素，选择注记或标注取决于你需要如何控制文本显示以及在ArcMap中如何存储文本。
对一个图层中的部分或所有要素标注可以独立或者动态地创建，但有的时候用注记（annotation）会更好些，注记可以由标注转成或从一个coverage 导入。
动态创建的标注将在漫游和缩放后按照当前地图比例尺下的最佳位置重画，因为动态创建的标注被作为一个图层属性存储，改变设置，诸如等级分类，符号或者标注位置将影响到图层中的标注。
注记可以从一个草图创建或从一个已有的coverage中转换，当你使用其中的方法创建注记时，当前的比例尺将被作为参考比例尺，注记要素总是用参考比例尺规定的尺寸显示。
注记可以作为地图的图形或者geodatabase的要素被存储，每个注记文本可以被独立操作，因为注记不过是一种类型的要素，它的大小相对地图上的其它要素保持不变。
存储在geodatabase中的注记可以或者不链接到一个要素上，非链接的注记是一个地理位置文本字符串，和别的要素类中的要素没有关联。
链接要素注记中的文本来自一个相关的点，多边形或者线要素的属性表的一个或多个字段。
当相关要素移动时，要素链接注记也跟着移动。
如果你使用了标注，如何标注要素取决于如何使用地图以及数据显示方式，这些考虑将帮助你决定在一个给定的情势下使用哪种标注方法。
你可以使用Text工具来标注一些要素，或者你可以利用ArcMap内置的功能-基于一个图层相关的属性数据交互或动态来标注要素。
在Symbol Selector对话框中，在下拉列表这些可用标注风格中滚动，找到合适的风格选中它，然后单击OK。
ArcMap使用Layer Properties对话框中指定的字段来标记要素。

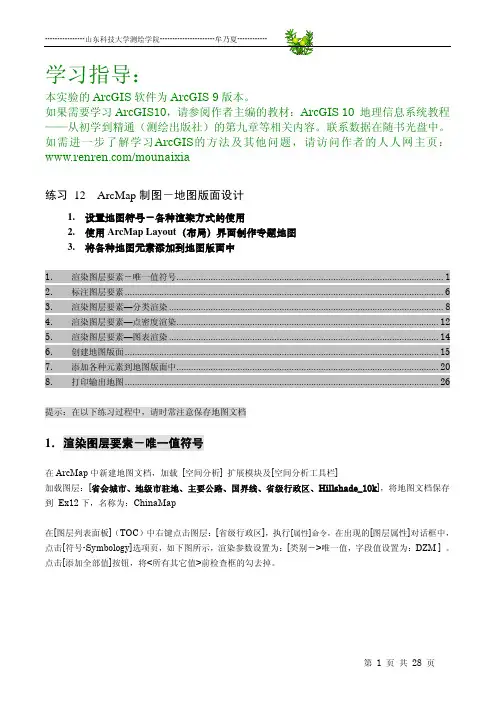

牟乃夏ArcGIS学习指导之练习12---ArcMap制图-地图版面设计
学习指导：本实验的ArcGIS软件为ArcGIS 9版本。
如果需要学习ArcGIS10，请参阅作者主编的教材：ArcGIS 10 地理信息系统教程——从初学到精通（测绘出版社）的第九章等相关内容。
联系数据在随书光盘中。
如需进一步了解学习ArcGIS的方法及其他问题，请访问作者的人人网主页：/mounaixia练习 12 ArcMap制图－地图版面设计1.设置地图符号－各种渲染方式的使用2.使用ArcMap Layout（布局）界面制作专题地图3.将各种地图元素添加到地图版面中1．渲染图层要素－唯一值符号 (1)2．标注图层要素 (6)3．渲染图层要素—分类渲染 (8)4．渲染图层要素—点密度渲染 (12)5．渲染图层要素—图表渲染 (14)6．创建地图版面 (15)7．添加各种元素到地图版面中 (20)8．打印输出地图 (26)提示：在以下练习过程中，请时常注意保存地图文档1．渲染图层要素－唯一值符号在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏]加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到 Ex12下，名称为：ChinaMap在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。
点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
点击[符号]列，然后选择[全部符号属性]命令。
在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]：点击[显示-Display]选项页，将图层透明度设置为：[50%]:现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）关闭并移除图层：[Hillshade_10k]显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如下图1）在[ 符号选择器]对话框中选择一种线状符号（如下图所示）显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式::2．标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击[符号]按钮在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如下图所示):在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]:连续三次[确定]后退出以上对话框,返回ArcMap 视图界面.显示图层: [地级城市驻地],并参考以上方法及下图效果进行标注:3．渲染图层要素—分类渲染在TOC中,右键点击图层[省级行政区], 执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为: [渐变颜色渲染, 字段: Area,分类:5, 自然间隔分类法]在上图中,点击[分类]按钮可选择不同的分类方法:参照以上操作过程,对图层[省级行政区]基于字段[Area]运用不同的分类方法(等间隔、分位数、自然间隔、标准差)，比较不同的分类法进行分类的意义。
ArcMap常用操作
A r c M a p常用操作(总18页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除ArcMap 常用操作一、利用矢量图层用点、线、面符号制图1、运行程序2、加入图层文件3、修改显示符号线状、面状符号修改操流程与点状符号类似，线状符号需选择线型、粗细、颜色等；面状符号需选择填充颜色、边框颜色、边框符号、边框粗细等。
可增加新值；可单击选择单个符号、同时按住shift 或ctrl键单击可选择多个符号；在有符号被选中情况下可删除选中符号；有多个符号被选中情况下可组合、整批修改等4、填加和修改注记选择设置不同注记时的主要操作5、符号、注记式样要求有统一制图规范的要按规范做，可参照已出版的常见地图样式修改符号；无统一规范的需自己设计符号，要考虑到颜色美观且搭配合理、颜色使用要符合日常习惯，如蓝色表示水体、低温等；符号大小、线划粗细要适中且能看清楚；字体、字号、颜色等要与符号相适应。
6、不同行政区颜色设置为了使图上的不同行政区视觉效果更好，需要为不同行政区设置不同颜色。
颜色不宜过多，以4-5种为宜。
最佳处理方法是在行政区面状图层的属性表中增加一个颜色字段（数值型、长度1位），用该字段作为惟一值修改图例，保留0值，并增加1-4（或5）等后面可能要赋的值。
选择不相邻的区域，颜色字段赋相同值，且要保证相邻行政区颜色字段有不同值。
所有行政区颜色字段赋值完成后，即可删除图例中的0值。
7、重复注记问题的解决办法按省界面图层的NAME字段填加注记时，会出现一个行政区存在2个及以上部分时，各部分重复注记的问题，尤其存在岛屿的省市非常明星。
最佳解决方法是增加一个名称字段（例如NAME1），选择各行政区的主体部分（面积最大的一个），NAME1=NAME，其他非主体部分为空白，之后用NAME1对地图作注记。
二、利用统计数据制作统计地图1、运行程序和加载图层与前述操作相同。
arcmap常用操作使用指南
arcmap常用操作使用指南arcmap使用详细指南例如：（1）在arcmap中标注要素标示（label）就是地图上用以辨识一个要素（feature）的一些文本，协助地图读者认知地图。
在arcmap中，你可以采用标示（label）和注记(annotation)去辨识要素，挑选注记或标示依赖于你须要如何掌控文本表明以及在arcmap中如何存储文本。
对一个图层中的部分或所有要素标示可以单一制或者动态地建立，但有的时候用注记（annotation）可以更好些，注记可以由标示转换成或从一个coverage引入。
动态创建的标示将在漫游和翻转后按照当前地图比例尺下的最佳边线重画，因为动态创建的标示被做为一个图层属性存储，发生改变设置，诸如等级分类，符号或者标示边线将影响至图层中的标示。
注记可以从一个草图创建或从一个已有的coverage中转换，当你使用其中的方法创建注记时，当前的比例尺将被作为参考比例尺，注记要素总是用参考比例尺规定的尺寸显示。
注记可以做为地图的图形或者geodatabase的要素被存储，每个注记文本可以被单一制操作方式，因为注记不过就是一种类型的要素，它的大小相对地图上的其它要素维持维持不变。
存储在geodatabase中的注记可以或者不链接至一个要素上，非链接的注记就是一个地理位置文本字符串，和别的要素类中的要素没关联。
链接要素注记中的文本源自一个有关的点，多边形或者线要素的属性表的一个或多个字段。
当有关要素移动时，要素链接注记也跟著移动。
如果你使用了标注，如何标注要素取决于如何使用地图以及数据显示方式，这些考虑将帮助你决定在一个给定的情势下使用哪种标注方法。
你可以使用text工具来标注一些要素，或者你可以利用arcmap内置的功能-基于一个图层相关的属性数据交互或动态来标注要素。
在symbolselector对话框中，在下拉列表这些需用标示风格中翻转，找出最合适的风格选上它，然后单击ok。

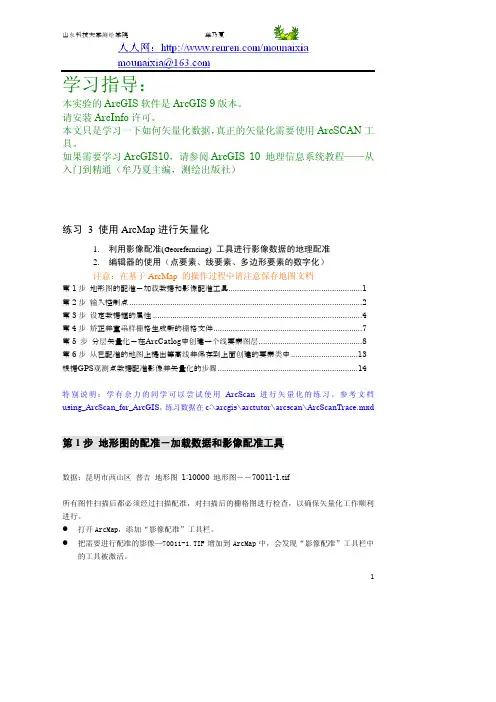

牟乃夏--练习3 空间数据矢量化
16
山东 科技大学测 绘 学院
牟乃夏
点击“影像配准”工具栏上的控制点选择工具 制点的位置，点击。
，在扫描地图中，采集第 1 个 GPS 控
（5）在 TOC 中右键选择图层――GPS，在出现的菜单中点击“缩放到图层” ，并将其放大到 某一尺度下,并移动地图，可以方便地找到第 1 个控制点 （6） 在地图显示区中，我们可以看到第 1 组同学在野外采集的 GPS 控制点，找到与扫描地 图中对应的那个 GPS 控制点，点击鼠标。
练习 3 使用 ArcMap 进行矢量化
1. 利用影像配准(Georeferncing) 工具进行影像数据的地理配准 2. 编辑器的使用（点要素、线要素、多边形要素的数字化） 注意：在基于 ArcMap 的操作过程中请注意保存地图文档
第 1 步 地形图的配准－加载数据和影像配准工具..............................................................1 第 2 步 输入控制点 ............................................................................................................2 第 3 步 设定数据框的属性 .................................................................................................4 第 4 步 矫正并重采样栅格生成新的栅格文件 .....................................................................7 第 5 步 分层矢量化－在ArcCatlog中创建一个线要素图层 ................................................8 第 6 步 从已配准的地图上提出等高线并保存到上面创建的要素类中 ...............................13 根据GPS观测点数据配准影像并矢量化的步骤 .................................................................14 特 别 说 明 ： 学 有 余 力 的 同 学 可 以 尝 试 使 用 ArcScan 进 行 矢 量 化 的 练 习 。 参 考 文 档 using_ArcScan_for_ArcGIS， 练习数据在 c:\arcgis\arctutor\arcscan\ArcScanTrace.mxd
牟乃夏 ArcGIS10教程：第2章 ArcGIS快速入门
• 【插入】下拉菜单中【标题】、【动态文本】、【内图廓 线】、【图例】、【指北针】、【比例尺】、【比例文本】 只在布局视图中适用。
【地理处理】
• 【地理处理】下拉菜单中【裁剪】、【相交】、【联合】、 【图例】、【合并】、【融合】工具只适用于二维要素类。。
13
【自定义】
• 【自定义】下拉菜单中【扩展模块】 • 需要使用三维分析、网络分析、地统计分析、跟踪分析、空
的类型与表示方法，按照图层加载顺序依次列出。
（2）按源列出按钮
，除了表示所有图层地理要素的类型与
表示方法以外，还能显示数据的存放位置与存数格式。
（3）按可见性列出按钮 ，除了表示所有图层地理要素的类 型与表示方法以外，还将图层按照可见与不可见进行分组列 出。
（4）按选择列出按钮
，按照图层是否有要素被选中，对图
添加数据】【 添加数据】，
（3）在内容列表中右击数据框，在弹出菜单中单击【 添加数据。
添加数据】，
（4）在目录窗口中定位到要添加的数据所在文件夹，拖动数据到窗口中 ，数据即被加载到当前数据框中。
（5）启动ArcCatalog，在目录树窗口中定位到要添加的数据所在位置， 拖动数据直接到ArcMap窗口中来添加数据。
1、数据框操作弹出菜单
• 在内容列表中的数据框上单击右键，弹出数据框操作快捷菜单。 • 右击数据框，在弹出菜单中单击【属性】，打开【数据框属性】对话
框。
2、图层操作弹出菜单
• 在内容列表中的任意图层上单击右键，弹出图层操作快捷菜单，每个 菜单分别用于对图层及其要素的属性进行操作并且只对当前选中的图 层起作用。
• 常用的工具条有【标准】工具条和【工具】工具条。
• 【标准】工具条共有20个工具，包含有关地图数据操作的主 要工具。
Arcmap入门操作
• SHP文件有几种常见的类型，点型、线型 和面型。对我们当前工作来说，主要用的 是面型，也就是所说的多边形。
• 下面逐一介绍几种常见的SHP文件制作方 法，一般是通过ArcMap软件制作。
• 点击Edit菜单下的Save Edits。 • 至此，一个SHP文件就做好了，就可以放
到查询系统下直接应用了。
其他制作SHP文件的方法
• 可通过快鸟查询系统将SHP文件导出。 • 可通过编辑已有的SHP文件然后保存。 • 其他格式数据的转换。
制作行政区域SHP文件
• 将底图导入。 • 选择要导出的多边形。可使用Edit中的Find
• 创建文件里是为创建并保存SHP文件做准 备，因为ArcMap创建的SHP 文件共包含6 个文件，便于保存和管理。本例中创建了 一个beijing的文件夹。
• 打开beijing文件夹，在空白处右击，选择 NewShapefile选项。
• 设置SHP文件名和类型，一般选择Polygon 类型，也就是多边形。如下图所示：
• 2 mapinfo的*.tab格式数据，可以直接加载 到Arc gis中。
外部数据转换为shp
•。
右键点 击要转 换的要素,选择Data,Exportdata。 即可输出shp文件
常用简单操作 ——ArcGis
技术支持：魏廷亮
• 一：制作SHP文件 • 二 ：边长与面积量算 • 三： Shp 编辑与拐点坐标提取 • 四： 坐标转换 • 五 ：图片配准 • 六 读取与转换其他格式数据
一：制作SHP文件
• Shp文件是shape文件的简写，是用来表示 图形的点阵文件，包括文件头和变换长度 记录文件组成，主文件后缀名是.shp，也就 是我们要讲的文件。
Arcmap基础操作PPT
2
1
Arcmap是用于编辑、显示、查询和分 析地图数据的以地图为核心的模块，其 包含一个复杂的专业制图和编辑系统， 既是一个面向对象的编辑器，又是一个 完成的数据表生成器。
2020/3/25
2
1.Arcmap软件启动
Arcmap软件启动有以下几种方式：
2020/3/25
2020/3/25
10
二 Arcmap数据和图层操作
2020/3/25
11
ArcMap数据层基本操作包括打开与关 闭图层、图层的复制与删除、改变图层 顺序、标注、保存和更改图层符号等。 这些基本操作是利用Arcmap进行查询、 分析的基础。
2020/3/25
12
2.1 数据框和图层基本操作
数据框是GIS在地图上地理表达的单位。 每个数据框表达的是按照地图绘制者的 规范绘制出的一系列有关联的地理数据。 图层则是数据框的基本单位。
14
三 Arcmap其他常用操作
2020/3/25
15
除了以上的基本操作以外，对数据操作 还有一些诸如保存相对路径等其他常用 操作。 1. 保存相对路径 2. 输出地图 3. 插入数据框 4. 设置原来的数据 5. 设置鼠标提示2020/3/25 Nhomakorabea16
2020/3/25
17
3
Arcmap界面
2020/3/25
4
2.创建地图文档
2020/3/25
5
3 保存地图文档
如果对打开的Arcmap地图文档进行过 一些编辑操作，或者创建了新的地图文 档，需要对当前编辑的地图文档进行保 存。（保存、另存为和地图导出）
2020/3/25
6
牟乃夏ArcGIS教程：第8章 空间数据可视化
9
8.2.2 编辑动画
• 修改动画的方法有三种：修改轨迹属性、修改关键 帧属性、修改【时间视图】选项卡参数设置。 • 下图为修改关键帧属性时【动画管理器】对话框。
【动画管理器（关键帧）】对话框
10
8.2.3 导出和共享动画
• 当创建动画成功后，可以将动画保存为视频、连 续的图像、独立的动画文件（*.ama）、包含动画的地 图文档（*.mxd）等。 • 注意：在【导出程序选项】对话框中选中【启用 离屏录制】复选框可以避免不必要的窗口出现在导出 的文件中，并且只有在最大化时，此选项才可以用。
• 除了可以将时态数据可视化对象打印输出外，还 可以用以下方法保存和导出时态地图可视化对象。 • 1.保存为时态地图 • 2.导出为视频 • 3.导出为连续图像
7
8.2 动画制作
•
动画是对一个对象或一组对象的属性变化进行可视化的展现。 使用动画可以对视角的变化、文档属性的变更和地理移动等这些 动作进行存储，并在需要时重新播放。动画使文档变得生动，在 ArcMap、ArcScene和ArcGlobe中可以创建不同属性的动画。
•
本节介绍在使用ArcMap中制作动画的方法，关于在ArcScene 中创建动画将在13.4.3小节介绍。
8
8.2.1 创建动画
• • • • 在ArcMap中有三种方法来创建动画： 1. 以动画形式呈现视图 2. 以动画形式呈现图层 3. 以动画形式呈现随时间变化的数据。 其对应的轨迹为“地图视图”轨迹、“地图图层”轨迹时和间动 画轨迹
时态数据的属性表
表
5
8.1.2 时态数据的显示
• 时态数据的显示方式有：利 用【时间滑块】工具浏览时态数 据、创建时间动画，利用ArcGis 扩展模块中的“追踪分析”功能 创建追踪图层，以及利用“数据 圆环图”对时态数据进行分析。 • 右图为截取的时态数据的显 示实例的瞬时图。
ARCMAP制图简易操作流程
ARCMAP制图简易操作流程1Arc MAP制图简易操作流程打开ArcMap，出现如下图所示界面：点击OK，建立一个新的项目。
1坐标系定义和参数配置1.1图层空间信息定义和配置右键点击layers-properties：弹出如下图所示窗口，点击coordinate system标签，设置坐标系统，这里有两种坐标系统，一种是Geographic coordinate system，翻译过来就是地理坐标系，另一种是Projected coordinate system，即投影坐标系：修改当前参数界面:读入存在参数界面,从已有的文件种读入坐标系统参数：建立新的参数界面：选择椭球参数转换界面：建立新的椭球参数转换界面：1.2 文件空间信息定义及配置在Catalog 中右键点击属性点击 Spatial reference选择，修改或读入参数信息2数据输入及图形编辑2.1 多种数据并行读入，同屏显示2.1.1 Text 文件读入：源文件格式为逗号分隔的文本文件，第一行为索引行，如图所示。
点击ArcMap中tools菜单下Add XY Data，如下图：弹出窗口：打开源文件所在路径，选择X,Y匹配索引列，点击OK，导入数据。
展点结束。
2.1.2 卫星影像和shape文件读入点击File菜单下Add Data命令：弹出窗口选择卫片或者shp文件存放路径，点击Add即可。
2.2 影像校正在ArcGIS中配准（TIF、JPEG）栅格图像最好不要压缩，越精确地图的矢量化越精确，右键Layers选择Add Data…添加TIF图像，图像加载后即可看到图像内容，大部分卫片自带坐标系统信息，无需校正，如果没有坐标系统信息，或者坐标系统与本工区信息不符时需要校正，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在ArcMap中单击Georefercning工具条上的Add Control Ponit 工具（先去掉Auto Adjuest选项），使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，添加控制点，如下图所示。
牟乃夏--练习1使用ArcGIS浏览数据
练习1：使用 ArcGIS浏览地理数据在开始做练习之前，请确保你的计算机中已经正确安装了ArcGIS 软件 (ArcView , ArcEditor , 或 ArcInfo )如果不确定, 请与你的系统管理员协商。
通过下面的练习你可以了解到地理数据是如何进行组织及基于“图层”进行显示的。
通过游览与地理要素关联的数据表，你可以了解地理数据是如何与其属性信息进行连接的。
在练习的最后部分，你需要检查拓扑关系, (比如，地理要素间的相互关系)。
练习1：使用 ArcGIS浏览地理数据 (1)第1步 启动 ArcMap (1)第2步 检查要素图层 (3)第3步 显示其它图层 (4)第4步 查询地理要素 (5)第5步 检查其它属性信息 (9)第6步 设置并显示地图提示信息。
(12)第7步 根据要素属性设置图层渲染样式 (14)第8步 根据属性选择要素 (18)第9步 使用空间关系选择地理要素 (20)第10步 退出 ArcMap (23)第1步启动 ArcMap启动ArcMap。
. 执行菜单命令：开始>>所有程序>> ArcGIS>> ArcMap当出现 ArcMap 对话框时, 点击 "一个新的空地图" 单选按钮，然后点击 OK. 确定你现在将可以看到ArcMap 的操作界面如果你的ArcMap 界面与上面的图看起来不一样，也不用在意，这不会对练习的结果产生影响。
当你在ArcMap中进行各种操作时，你的操作对象是一个地图文档。
一个地图文档可以包含多个数据框架，根据数据集依次形成数据框架。
一个地图文档是存储在扩展名为.mxd 文件中. 第2步 检查要素图层执行菜单命令 File>>Open.浏览到包含有你下载的练习数据的文件夹 (比如是：C:\LearnArcGIS1\basicgis\Lesson01) 然后点击 Redlands.mxd.点击 Open 按钮。
arcmap 基本操作
2.1.1窗口组成一、Bookmarks 书签 Geoprocessing地理处理 Customize 自定义二、Table of Contents 内容列表：按绘制顺序列出；按源列出；按可见性列出；按选择列出三、地图显示窗口：数据视图（可对数据进行查询、检索、编辑、分析）布局视图（添加图名、图例、比例尺）2.1.2新地图文档创建地图文档（ArcGIS Map Document）后缀为.mxd，地图文档是数据存储硬盘上的指针和地图信息。
创建新地图文档可通过快捷键ctrl +n 或者File_New2.1.3数据层的加载数据层类型：一、直接在新地图中加载数据层File/Add Data/add data 弹出对话框，查找加载即可。
二、用ArcCatalog 加载数据层启动arccatalog,选择要加载项点击加载三、地图中加载文本数据（不会）2.1.4一数据层（要素）的更名左键点击图层选定后，再点击，即可；要素也是一样二、数据层顺序左键选定后拖动，到新位置后释放三、数据层的复制于删除（添加新数据层不会）四、数据层的坐标定义大地坐标：X坐标范围-180~180；Y坐标范围-90~90否则为平面坐标View\data frame properties\coordinated system五、数据层的分组选中多个数据层，右键选择组完成创建，打开图层组属性进行添加，删除，移动等。
六、数据层比例尺设置选择数据层，点击右键选择prorities，选择general进行修改小练习一、projected coordinated system 投影坐标系二、Geoogrphy coordinated system 地理坐标系（54坐标系、80坐标系、地心坐标系）2.1.5数据层的保存一、选择File+map document proities ,勾选存储数据源的相对路径名，则文档与数据在同一目录中，无论拷到何处均可以打开文档显示数据。
ArcMap基础经典教程
ArcMap基础教程Arcmap中基本工具介绍：：地图放大：地图缩小：地图整体放大：地图整体缩小：移动地图：地图全景：返回上一视图：下一视图：选择地图要素：清除选择的要素（有地图要素选定时才处于可选状态）：地图在版面视图时的选择工具：要素识别（用这个工具点击地图上的要素可以查看要素属性）：查找（用这个工具可以打开查找对话框）：定位到具体的地理位置：距离测量：新建一个空的arcmap：打开一个已存在的arcmap，即mxd文件：保存当前的地图样式：打开地图打印窗口：剪切（地图进入编辑状态并且有地图要素选定时才处于可选状态）：复制（有地图要素选定时才处于可选状态）：粘贴：删除（地图进入编辑状态并且有地图要素选定时才处于可选状态）：撤销操作：反撤销：地图加载数据：查看当前地图的显示比例，可通过在文本框中输入数字或从下拉列表中选择已有比例尺来改变地图当前显示的比例1创建新地图文件1.1启动ArcMap时创建新地图启动ArcMap：（1）打开ArcMap对话框（图2.1）；（2）选择A template方式，单击OK按钮；（3）打开New对话框（图2.2）；（4）确定当前创建的文件类型Document；（5）单击General标签，进入General选项卡；（6）选择通用地图版式：LandscapeModern.mxt；（7）OK（执行新地图创建操作）；（8）打开ArcMap视窗进入地图窗口（图2.3）。
图 2.1图2.2图2.31.2启动ArcMap后创建新地图ArcMap视窗主菜单条：（1）点击File菜单命令，打开文件操作菜单；（2）点击选择New菜单命令，打开New对话框（图2.2）；（3）确定当前创建的文件类型：Document；（4）单击General标签，进入General选项卡；（5）选择通用地图版LandscapeModern.mxt；（6）OK（执行新地图创建操作）；（7）打开ArcMap视窗（图2.3），进入地图窗口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习指导：本实验的ArcGIS软件为ArcGIS 9版本。
如果需要学习ArcGIS10，请参阅作者主编的教材：ArcGIS 10 地理信息系统教程——从初学到精通（测绘出版社）的第二、三、五、八等章等相关内容。
如需进一步了解学习ArcGIS的方法及其他问题，请访问作者的人人网主页：/mounaixiaArcMap的基本操作一、主要内容通过练习ArcMap的基本操作，了解ArcMap模块的主要功能和作用。
二、学时安排：2学时三、预习内容ArcMap的主要功能和作用：是一个桌面程序用来完成所有基于地图的任务，包括地图制图、图编辑和分析等。
使用ArcMap我们可以进行数据的浏览、符号化、查询、分析和输出等。
ArcMap主要用于图形的编辑处理和符号化显示等。
四、具体内容及操作１、启动ArcMap[1]. 运行“启动\程序\ArcGIS\ArcMap”，或者运行桌面上的快捷方式。
２、熟悉ArcMap用户界面2.1缺省用户界面当ArcMap启动之后，缺省方式的用户界面包括主菜单和“Standard”工具条。
图表 0-1 缺省用户界面2.2用户界面的定制我们可以通过菜单“tools->Customs…”或者在菜单区或者工具条区按鼠标右键进行界面的定制。
这些菜单和工具条可以停靠在窗口的任意位置。
图表 0-2 用户界面定制另外还可以通过下面方式打开或者关闭工具条。
[1]. 在主菜单中点击：View-Toobars;[2]. 从工具条列表中, check一个工具条，则显示此工具条，uncheck一个工具条，则隐藏此工具条；[3]. 在主菜单区或者工具条区按鼠标右键，重复第2步，查看结果；[4]. 重复以上步骤，以保证主菜单，Standard, Tools工具条显示。
2.3用户界面介绍图表 0-3 用户界面地图窗口：用来显示数据和数据的表达(地图，图表等)；Contents窗口： 在这个窗口中包含两个标签：Display和Source标签。
其中Display标签中显示地图包含的内容，数据的显示顺序(显示的顺序为从下到上) ，数据表达的方式，数据的显示控制等。
Display 标签中显示数据的物理存储位置。
在这两个标签中，鼠标的左，右键几乎具有相同的操作；工具条：除了主菜单和Standard工具条之外，ArcMap包含多个工具条，每个工具条又包含一组完成相关任务的命令(工具) 。
通过前面的定制可以显示和隐藏工具条；状态条：显示命令提示信息，坐标等内容。
3、打开地图[1]. 启动：开始/程序/ArcGIS/ArcMap;[2]. 在出现的对话框中选择“an existing map”，选择“确定”；[3]. 在出现的“打开…”对话框中选择“d:\practice\ArcTotur\map\airport.mxd”；[4]. 选择“打开”。
可以看到如下图形：图表 0-4 打开的地图在ArcGIS中，一个地图存储了数据源的表达方式(地图，图表, 表格) 以及空间参考。
在ArcMap中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。
当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。
一个保存的地图并不真正存储显示的空间数据！４、浏览地图４.1调整显示范围与定位：当操作地图时，经常会用到放大，缩小，漫游以及按特定比例尺显示地图等操作。
Tools工具条：1、 放大、缩小[1]. 在Tools工具条中选择;察看结果；[2]. 在Tools工具条中选择;察看结果；[3]. 在Tools工具条中选择；[4]. 用鼠标在地图窗口内要放大的区域按下左键，拖动，释放产生一个矩形框，察看结果；[5]. 用鼠标在地图窗口内要放大的区域点击，察看结果；[6]. 在Tools工具条中选择；[7]. 用鼠标在地图窗口内要缩小的区域点击，察看结果。
2、 漫游[1]. 在Tools 工具条中选择；[2]. 用鼠标在地图窗口内按下左键，拖动，释放，察看结果。
3、缩放到全图[1]. 在Tools工具条中选择，察看结果。
4、变换到前一次的显示位置[1]. 在Tools工具条中选择，察看结果；[2]. 在Tools 工具条中选择，察看结果。
5、缩放到特定比例尺[1]. 在Standard工具条的比例尺编辑窗口中输入希望显示的比例尺(如1:100000) ，回车，察看显示结果；[2]. 输入不同的比例尺，重复以上的步骤；[3]. 在Tools 工具条中选择。
6、创建空间标签[1]. 把地图窗口调整到正好完全显示airport-area所在的位置；[2]. 在主菜单中，选择“View-Bookmarks-Create”;[3]. 在显示的对话框中输入“airport”，选择“确定”；[4]. 在Tools 工具条中选择；[5]. 在主菜单中，选择“View-Bookmarks-airport”，察看结果；7、 删除空间标签[1]. 在主菜单中，选择“View-Bookmarks-Manage…”；[2]. 在显示的窗口中，选择“airport”；[3]. 选择“Remove”；[4]. 选择“Close”， 关闭窗口5、数据视图(Data View)与版面设计视图(Layout View)的切换在ArcMap中有两种方式浏览地图：数据视图和版面设计视图。
数据视图用来进行数据的显示和查询等操作。
准备在纸张上输出地图时，版面设计视图用于地图的版面设计。
在版面设计视图中，我们可以设计地图，增加其他的地图元素，如标题、图、比例尺、指北针等。
[1]. 在主菜单中选择“View-Layout View”或者地图窗口的坐下角处中选择。
5.1 数据视图到版面设计视图的切换注意到：切换到地图设计视图时，Layout工具条自动显示。
可以利用Layout工具条提供的工具对版面设计视图中的内容进行放大、缩小、漫游、固定比率的放大、固定比率的缩小、全视图显示、1:1显示、按缩系数显示等操作。
[1]. 在Layout工具条中选择；[2]. 用鼠标在地图窗口内要放大的区域按下左键，拖动，释放产生一个矩形框，察看结果；[3]. 用鼠标在地图窗口内要放大的区域点击，察看结果；[4]. 在Layout工具条中选择；[5]. 用鼠标在地图窗口内按下左键，拖动，释放，察看结果；[6]. 在Layout工具条中选择；[7]. 用鼠标在地图窗口内要缩小的区域点击，察看结果。
[8]. 在Layout工具条中选择，察看结果；[9]. 在Layout工具条中选择，察看结果；[10]. 在Layout工具条中选择，察看结果；[11].在Layout工具条中选择，察看结果；[12].在Layout工具条中的显示比率列表框中选择数据，察看结果；[13]. 在Layout工具条中选择，察看结果；[14]. 在Layout工具条中选择，察看结果；[15]. 在Layout工具条中选择。
这时可以看到，地图好像显示在一张纸上。
在这个例子中，纸的方向是纵向的，可以把纸的方向从纵向变为横向。
[1]. 在主菜单中选择“File-Page Setup”；[2]. 在显示的对话框中，选择“Landscape”；[3]. 选择“确定”，察看结果。
图表 0-5 版面的纵向设置图表 0-6版面的横向设置5.2版面设计视图到数据视图的切换[1]. 在主菜单中选择“View-Data View”或者地图窗口的坐下角处中选择。
6、Contents窗口操作Contents窗口显示了地图的内容以及它们的表达方式，同时在此窗口中可以对这些信息进行编辑。
数据分层组织，每层包含不同类型的信息，并且它们可以位于不同的数据库或位置。
在下面的地图中包含6个图层，它们分别是：schools,runways,arterials,cnel65,airport_area和country。
这些图层显示的顺序为country->airport->area->arterials->runways schools，后面显示的内容压盖先显示的内容，所以，一般情况下多边形图层位于最下面，然后是线图层，最后是点图层。
图表 0-7 地图内容及图层显示顺序6.1改变图层的显示顺序[1]. 在contents窗口的Display标签内，按下鼠标左键选择一个图层名称Schools，拖动到country图层的下面，释放鼠标左键，查看contents窗口和地图窗口的变化。
可以看到在contents窗口中Schools图层显示在最底层，同时在地图窗口中Schools的符号已经不可见，因为它被上面的country等图层所压盖。
6.2显示/不显示图层[1]. 在contents窗口的Display标签内，按下鼠标左键选择图层名称Schools，拖动到runways图层的上面，释放鼠标左键。
[1]. 在contents窗口的Display标签或Source标签内，点击图层名称前面的或者使其变为或者，查看地图窗口中内容的变化。
通过上面的操作可以显示或者不显示图层，对于一些图层尽管没有显示，但是相关的信息仍然存储在地图中。
[1]. 重复上面的步骤，使所有图层显示。
6.3改变图层的符号设置在同一层中的要素用相同的符号表示，在增加图层时，ArcMap会用缺省的符号绘制。
同一类要素可以用同一符号表达，也可以根据特定的值给以不同的符号表达。
1、图层单一符号设置[1]. 在contents窗口的Display标签或Source标签内，点击图层名称下面的符号或双击图层名；[2]. 在显示的“Symbol Selector”对话框内，改变符号属性，选择”OK”, 查看结果。
图表0-8符号选择对话框在点层的“Symbol Selector”对话框中，包括“Catagory”的选择、符号的选择、符号颜色(Color)的设置、符号大小(Size)的设置、 旋转角度(Angle)的设置、 符号属性 (Properties)的编辑等。
针对点，线和面“Symbol Selecto”对话框略有不同。
在线层的“Symbol Selector”对话框中，包括“Catagory”的选择、符号的选择、符号颜色(Color)的设置、符号宽度(Width) 的设置、符号属性 (Properties)的编辑等。
在面层的“Symbol Selector”对话框中，包括“Catagory”的选择、符号的选择、符号填充颜色(Fill Color)的设置、轮廓线宽度(Outline Width) 的设置、 轮廓线颜色(Outline Color) 的设置、符号属性 (Properties)的编辑等。
[1]. 在“Symbol Selector”对话框中，选择“Properties…”；[2]. 试对符号的属性进行编辑。
