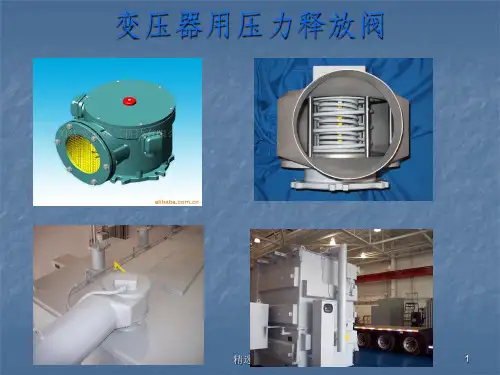

压力释放阀

压力释放阀

密封压力时的密封性能:释放阀关闭时,向释放阀施加表3规定的压 释放阀关闭时,向释放阀施加表3
力值的静压,历时2 力值的静压,历时2小时应不渗漏。
试验方法
开启压力试验 关闭压力试验 高温开启性能试验 低温开启压力试验 密封压力值的密封性能试验 真空密封性能试验 排量性能试验 信号开关绝缘性能试验 开启时间试验 防护性能试验 防潮试验 防盐雾试验
释放阀的密封性能
真空密封性能:释放阀应能承受真空试验。在真空残压不大于133Pa时, 真空密封性能:释放阀应能承受真空试验。在真空残压不大于133Pa时,
持续时间10min,其渗透率应不超过1.33Pa.L/a,且构件不得变形和损坏。 持续时间10min,其渗透率应不超过1.33Pa.L/a,且构件不得变形和损坏。
在图12-124中,压力释放阀是用螺桂释放阀的盖6由螺栓12固定在变压 在图12-124中,压力释放阀是用螺桂释放阀的盖6由螺栓12固定在变压 器油箱盖上,由密封垫圈2密封。盖6通过两个弹簧7对膜盘3 器油箱盖上,由密封垫圈2密封。盖6通过两个弹簧7对膜盘3施加压力,膜盘 3通过两个密封垫圈4和5密封。 通过两个密封垫圈4 当变压器油对密封垫圈4限定的膜盘3的面积上的压力大于弹簧7 当变压器油对密封垫圈4限定的膜盘3的面积上的压力大于弹簧7的压力 时,膜盘3开始向上移动,变压器油的压力就作用在密封垫圈5 时,膜盘3开始向上移动,变压器油的压力就作用在密封垫圈5上,由于作用 面积增加,膜盘3上的压力快速增加,膜盘3移动到弹簧7 面积增加,膜盘3上的压力快速增加,膜盘3移动到弹簧7限定的位置,变压器 油排出。变压器内的压力迅速降低到正常值。膜盘3 油排出。变压器内的压力迅速降低到正常值。膜盘3受弹簧的作用,回复到原 来位置,释放阀重新密封。 在膜盘3向上移动时,机械指示销8受膜盘3 在膜盘3向上移动时,机械指示销8受膜盘3的推动也向上移动,并由销 的导向套13保持在向上位置,不随膜盘3回复到原位置而下落,带颜色的销8 的导向套13保持在向上位置,不随膜盘3回复到原位置而下落,带颜色的销8 向上突出,可以从远处看到,给运行人员明显指示表明释放阀己经动作。销8 向上突出,可以从远处看到,给运行人员明显指示表明释放阀己经动作。销8 只能用手动方式向下推,使其返回到原来接触膜盘3 只能用手动方式向下推,使其返回到原来接触膜盘3的位置。释放阀也可以提 供长臂的信号杆l5,以便可以在更远的距离就可以观察到释放阀已经动作。 供长臂的信号杆l5,以便可以在更远的距离就可以观察到释放阀已经动作。 释放阀有信号开关9 释放阀有信号开关9安装在盖上,开关是单级双投开关,用三芯电缆连 接,用于远距离信号或报警。开关动作后就自己闭锁,必须用杆10手动返回。 接,用于远距离信号或报警。开关动作后就自己闭锁,必须用杆10手动返回。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

福建省电力试验研究院

变压器压力释放阀试验作业指导书

编写:曾文琳时间:2003年4月9日校核:施倩时间:2003年4月18日审核:陈金祥时间:2003年4月25日批准:廖福旺时间:2003年4月28日

1 试验目的

本试验是对油漫电力变压器压力释放阀进行开启压力和关闭压力进行试验,从而对该压力释放阀的质量状况作出判断。

2 标准依据

中华人民共和国机械行业标准《变压器用压力释放阀》(JB/T7065-2004)、《变压器用压力释放阀试验导则》(JB/T7069-2004)、《继电保护及电网安全自动装置检验条例》。

3 试验项目

3.1开启压力试验

3.2关闭压力试验

3.3高温开启性能试验

3.4信号开关绝缘性能

4 试验条件

4.1试验室面积不小于15m2并防潮,能合理布置各种试验设备和测量仪器。

4.2压力试验系统须安放在平整坚固的地面上组装成套,其中空气压缩机出口压力应整定在400—500Kpa之间,从空气压缩机到试验释放阀的压力试罐之间要有不小于200L容积的储气罐,储气罐上安全阀泄压压力整定至400—500Kpa之间,压力试罐试压强度不得低于0.3 Mpa其规格如下:

1#罐:60L

2#罐:150L

3#罐:40L

压力试罐初始状态其进气阀和泄气阀均为关闭。

4.3试验室环境温度为5~40℃,湿度为45~95%并保持室内干净整洁。

5 仪器设备

压力释放阀检测装置

6 试验步骤

6.1开启压力试验

6.1.1检查1#、2#、3#压力试罐进气阀和泄压阀均应在关闭状态。

6.1.2释放阀喷油口径在80—130mm之间的用1#罐进行开启压力试验,喷油口径在20—50mm之间的用3#罐进行开启压力试验。

6.1.3将释放阀放在相应的压力试罐工作台试压孔上并对中,释放阀与压力试罐工作台面之间用橡胶密封垫密封,若释放阀喷油口径偏小则可选用校验装置所配的法兰来吻合。顺时针上紧压力试罐工作台上的快装夹具将释放阀夹紧密封不漏。

6.1.4开启空气压缩机至储气罐压力到0.4 MPa —0.5 MPa时,开启压力试罐进气阀,当压力试罐压力达到释放阀开启压力时,释放阀应连续间歇跳动,不少于10次,周期为1—4s,此时压力试罐上压力表所示压力即为释放阀的开启压力,带信号开关的释放阀每次跳动其信号开关应能切换和自锁,可通过万用表测其常闭或常开接点来测量,释放阀机械信号标志应动作明显,并能保持直到手动复位。

6.1.5开启压力试验完毕关闭进气阀,开启泄压阀泄压,至压力试罐压力降为零时,反时针松开压力试罐工作台上的快装夹具,取出被试释放阀,关闭泄压阀。

6.2关闭压力试验

6.2.1检查1#、2#、3#压力试罐进气阀和泄压阀均应在关闭状态。

6.2.2释放阀喷油口径在80—130mm之间的用2#罐进行关闭压力试验,喷油口径在20—50mm之间的用1#罐进行关闭压力试验。

6.2.3释放阀放在相应的压力试罐工作台试压孔上并对中,释放阀与压力试罐工作台面之间用橡胶密封垫密封,若释放阀喷油口径偏小则可选用试验装置所配的法兰来吻合。顺时针上紧压力试罐工作台上的快装夹具将释放阀夹紧密封不漏。

6.2.4打开进气阀,罐内压力开始上升,当释放阀跳起后,立即关闭进气阀,待压力试罐上压力表指针完全停止,此时的压力即为释放阀的关闭压力,试验应不少于3次,取其中的最低值作为该释放阀的关闭压力值。

6.2.5释放阀关闭压力试验完毕关闭进气阀,开启泄压阀泄压,至压力试罐压力降为零时,反时针松开压力试罐工作台上的快装夹具,取出被试释放阀,关

闭泄压阀。

6.3高温开启性能试验

6.3.1启动恒温箱,调整控制温度为100℃,当箱中温度达到100℃时,将装有释放阀并卸下压力表的压力试罐置于箱内。

6.3.2当温度再次达到100℃并保持30分钟后,打开恒温箱,在压力试罐上装好压力表,开启进气阀,压力增量为25—40 kPa /s,当罐内压力达到开启压力时,释放阀应开启,且间歇跳动,机械标志和信号开关应动作正常,动作10次无异常为合格,全部试验不超过2分钟。

6.3.3高温开启性能试验完毕,关闭进气阀,打开泄压阀,将罐内压力泄至零,反时针松开压力试罐工作台上的快装夹具,取出被试释放阀,关闭泄压阀,取出压力试罐。

全部试验完成后,关闭空压机、电恒温箱,缓缓开启任一压力试罐的进气阀,将系统内压力完全放尽,恢复试验设备初态,并做好实验室卫生。

6.4信号开关绝缘性能

依据《继电保护及电网安全自动装置检验条例》第9.3条规定信号开关接点间及导电部分对地施加短时工频耐压1000V,1min应不出现闪络、击穿现象,当绝缘电阻高于1MΩ时可用2500V摇表代替。

7 数据处理及结果判定

7.1开启压力应符合表1规定

表1

7.2关闭压力应符合表2规定

表2

7.3 高温开启性能试验中释放阀开启压力应符合表1的规定。

8 注意事项

8.1 试验室应有专用电源和良好的接地系统。

8.2开启压力试验、关闭压力试验与高温开启性能试验完毕后应关闭进气阀,开启泄压阀泄压,至压力试罐压力降为零时,才能松开压力试罐工作台上的快装夹具。

9 记录表格

FEPTRI/QR 13.001.011.001-2003

高压试验原始记录

共页第页

试验人员:记录:校核:
