电气专业施工图审查要点
建筑工程施工中机电图纸会审要点(二)：电气专业
建筑工程施工中机电图纸会审要点（二）：电气专业一.设计总说明1.设计说明中的设计依据是否合理。
是否符合国家新规范，新标准。
２.设备材料选型是否合理，是否满足最新节能、防火安全规范要求，是否在成本控制方面可以进行技术优化。
3.图纸的表示方法、图例、符号、标注是否符合规定。
4．表述是否清楚，有无错误及矛盾和遗漏等问题。
二.高、低压变配电系统１.在有《供电方案》的前提下，是否符合国家及当地供电部门关于变配电设施的建设标准和规定。
2.变配电室设计是否符合供电方案的要求，深入负荷中心。
3.系统图参数标注是否明确、无误。
4.变配电设备选型采用性能及技术参数较先进、环保节能产品，经济合理。
5.新技术、新产品的应用已经经过实践验证；设备安全、可靠、运行灵活，便于维护。
6.变配电室、电气间、竖井等的楼板、墙体预留孔洞是否正确，大型设备的搬运是否有通道。
7.应根据工程的性质、负荷容量及当地供电部门要求考虑是否设置自备电源,如需设置，根据所需负荷容量和经济成本在EPS和柴油发电机组之间综合考虑。
8.由于变配电设计都是由当地供电部门指定的设计单位设计,建筑设计院进行预留，需重点审核预留条件是否符合当地供电部门规定以及通向室外管线的防水处理。
9.用电性质设置是否合理。
居住性质是否设置公变，商业是否设置专变。
10.变电所位置设备是否合理。
变电所净空高度是否满足供电要求，面积摆设是否适当合理。
11.通过用户用电量统计，复核变压器容量设置。
12.复核发电机组容量设置。
排烟管道是否存在，管道伸向及高度是否满足环评。
发电机组振动及噪声是否满足环评。
三.动力及照明配电系统1.由变电所供电的住宅宜采用TN系统，但单体建筑物内应采用TN-S 系统。
2.住宅单元竖向配电为三相四线制，每层每户水平配线为单相三线，三相负荷要基本平衡。
3.设备间、竖井及桥架的设置在满足规范和当地供电部门要求的情况下，面积合理，过大造成浪费，过小造成安装维修不便。

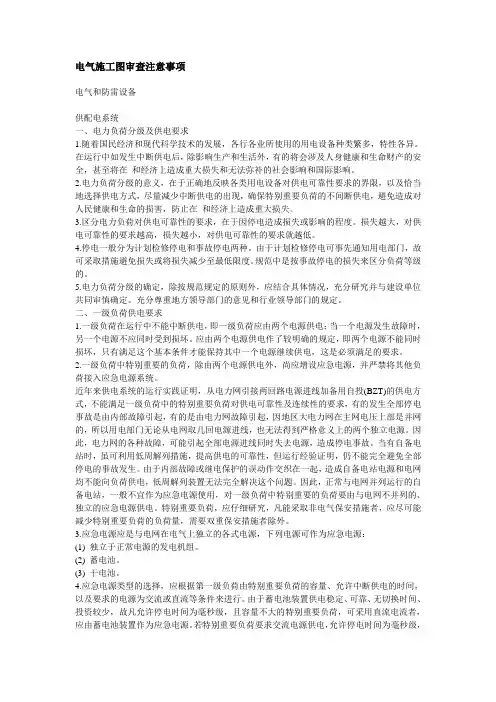

电气施工图审查注意事项
电气施工图审查注意事项电气和防雷设备供配电系统一、电力负荷分级及供电要求1.随着国民经济和现代科学技术的发展，各行各业所使用的用电设备种类繁多，特性各异。
在运行中如发生中断供电后，除影响生产和生活外，有的将会涉及人身健康和生命财产的安全，甚至将在和经济上造成重大损失和无法弥补的社会影响和国际影响。
2.电力负荷分级的意义，在于正确地反映各类用电设备对供电可靠性要求的界限，以及恰当地选择供电方式，尽量减少中断供电的出现，确保特别重要负荷的不间断供电，避免造成对人民健康和生命的损害，防止在和经济上造成重大损失。
3.区分电力负荷对供电可靠性的要求，在于因停电造成损失或影响的程度。
损失越大，对供电可靠性的要求越高，损失越小，对供电可靠性的要求就越低。
4.停电一般分为计划检修停电和事故停电两种。
由于计划检修停电可事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。
规范中是按事故停电的损失来区分负荷等级的。
5.电力负荷分级的确定，除按规范规定的原则外，应结合具体情况，充分研究并与建设单位共同审慎确定。
充分尊重地方领导部门的意见和行业领导部门的规定。
二、一级负荷供电要求1.一级负荷在运行中不能中断供电，即一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。
应由两个电源供电作了较明确的规定，即两个电源不能同时损坏，只有满足这个基本条件才能保持其中一个电源继续供电，这是必须满足的要求。
2.一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急电源系统。
近年来供电系统的运行实践证明，从电力网引接两回路电源进线加备用自投(BZT)的供电方式，不能满足一级负荷中的特别重要负荷对供电可靠性及连续性的要求，有的发生全部停电事故是由内部故障引起，有的是由电力网故障引起，因地区大电力网在主网电压上部是并网的，所以用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。
电气施工图审查要点
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。
电气专业施工图审查要点
奥山集团编号： ORSUN-YF-DQ-007 版号：01
电气专业施工图审查要点
编制程杰日期2013.11.30
审核孙智伟日期
批准金备军日期
主责部门研发设计中心
相关部门设计院、工程部、工管中心
修订记录
日期修订状态修改内容修改人审核人批准人
文档大全
总则
1目的
为保证图纸设计的合理性及保证公司利益，现制定《电气专业施工图审查要点》，以便于后期各阶段图纸审查工作的顺利进行。
2适用范围
本标准适用于地产事业部所有项目的电气施工图审查。
具体详附件：
附件一：《电气专业施工图审查要点》
项目电气专业施工图审查要点
地产事业部年月日。

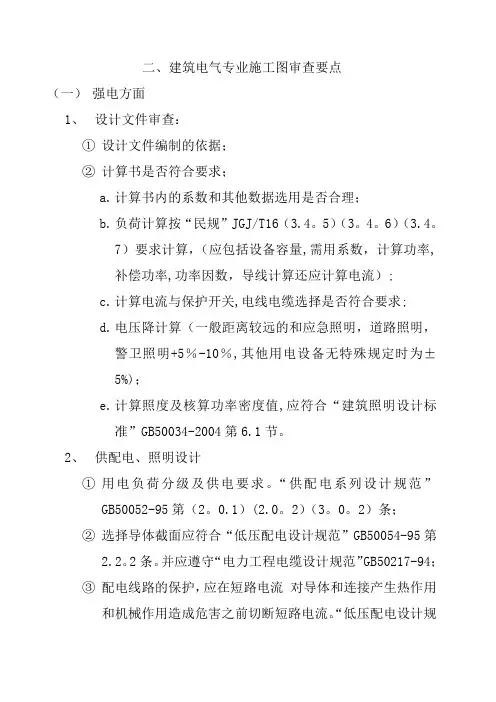

建筑电气专业施工图审查要点
二、建筑电气专业施工图审查要点（一）强电方面1、设计文件审查：①设计文件编制的依据；②计算书是否符合要求；a.计算书内的系数和其他数据选用是否合理；b.负荷计算按“民规”JGJ/T16（3.4。
5）（3。
4。
6）（3.4。
7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;c.计算电流与保护开关,电线电缆选择是否符合要求;d.电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；e.计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、供配电、照明设计①用电负荷分级及供电要求。
“供配电系列设计规范”GB50052-95第（2。
0.1）(2.0。
2）（3。
0。
2）条；②选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。
2条。
并应遵守“电力工程电缆设计规范”GB50217-94；③配电线路的保护，应在短路电流对导体和连接产生热作用和机械作用造成危害之前切断短路电流。
“低压配电设计规范”GB50054-95第4。
3.5条；④突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。
“低压配电设计规范”GB5054-98第4.3.5条；⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。
21条；⑥采用接地故障保护时,在建筑物内应做总等电位联结。
“低压配电设计规范”第4.4。
4条；⑦当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。
“低压配电设计规范"GB50057—95第4。
5.6条；⑧住宅供电系统的设计,应符合下列基本安全要求：a.应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;b.电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm²,分支回路截面不应小于2.5mm²;c.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；d.除空调插座外，其他电源插座电路应设置漏电保护器；e.每套住宅应设置电源总断路器，并采用可同时断开相线和中性线的开关电器;f.设洗浴设备的卫生间应作等电位联结；g.每幢住宅的总电流进线断路器,应具有漏电器保护功能。

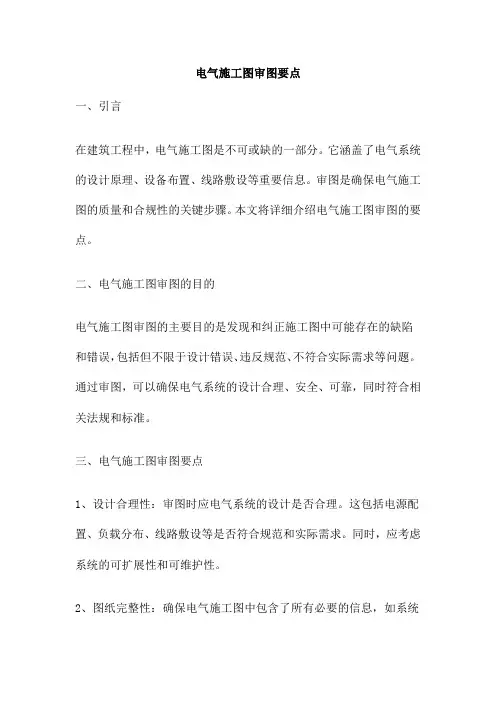

电气施工图审图要点
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
电气施工图审查要点
项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。
2. 常规审查是为保证施工图质量所作的基本审查项目。
3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。
4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。
5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。
第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。
施工图审查要点—电气
设计单位城市公司设计管理部集团设计研发中心电气专业施工图审查要点(住宅类)（满足打“√”不满足打“X ”）项目名称 单体名称 设计单位分项 序号审图要点设计单位审查情况城市公司设计管理部审查情况集团设计研发中心审查情况备注总配电方案1 确定是否执行现行规范、法规及地方性标准2确定扩初阶段小区容量估算,根据当地供电局有关文件执行，每户的用电容量应与当地供电局的规定容量相符，需用系数取值合适。
3开闭所和高低压配电房的位置、尺寸、净高符合当地供电局的要求，应有搬运设备的通道，设置地点是否在小区负荷中心，上层不应有卫生间等有积水的房间，不应对住户有影响。
配电房的设置应满足分期建设的要求。
4 小区用电负荷等级划分正确，根据不同建筑定性确定负荷等级，居民用电和非居民用电应分开（最终以供电局意见为准）。
5 强、弱电井的位置、大小满足设备摆放的需求6 高层住宅楼的配电干线主要有：插接式母线槽、预分支电缆、普通电力电缆。
根据建筑物的性质、用电负荷容量、安装环境、当地电力部门具体规定等确定配电干线形式7 各单体供电系统采用合理的供电方案8 多、高层住宅小区配电系统接地型式是否合理9 各单体配电室不大于10平方，位置靠近核心筒户型综合图10应有1:50户型设备布置综合图大样图，包含各开关，插座，模块，强弱电箱体的定位尺寸，且标注与水暖专业设备的距离关系。
户内配电箱尽可能设置在入户门附近，避开剪力墙且定位准确，不影响用户使用和后期装修。
11卫生间局部等电位箱设在洗手台下面，与散热器、水管等位置不冲突。
12 厨房插座的位置和高度合适，与燃气设备不冲突，距燃气管道净距不小于0.3米。
13 洗衣机、冰箱插座未漏设，与相应家电位置相对应。
14 空调插座和空调预留洞位置统一合理，插座安装高度2.0米，且距墙角间距300mm 。
15房间灯位设置在照明区的中心16 阳台、露台、户内楼梯转角平台的灯未漏设。
17 开关位置合适，未安装在门后。
电气专业施工图设计审查要点整理
电气专业审查要点本章包含内容如下：1基本规定2《建筑与市政工程抗震通用规范》GB550023《木结构通用规范》GB550054《燃气工程项目规范》GB550095《供热工程项目规范》GB550106《生活垃圾处理工程项目规范》GB550127《市容环卫工程项目规范》GB550138《园林绿化工程项目规范》GB550149《建筑节能与可再生能源利用通用规范》GB55015 10《建筑环境通用规范》GB5501611《建筑与市政工程无障碍通用规范》GB5501912《建筑给水排水与节水通用规范》GB5502013《既有建筑维护与改造通用规范》GB5502214《建筑电气与智能化通用规范》GB5502415《宿舍、旅馆建筑项目规范》GB5502516《特殊设施工程项目规范》GB5502817《安全防范工程通用规范》GB5502918《民用建筑通用规范》GB550316.1919 三网融合序号项目审查内容1基本规定1．通用规范和项目规范中与电气相关的设计条文应全部审查，包括但不限于本审查要点中所列的条文。
2．标准图集可作为参考，不应作为施工图审查最终判定依据。
3．有专项设计或二次深化设计的项目，主体设计图纸应明确专项设计或二次深化设计应达到的设计参数、技术要求，应留有专项设计或二次深化设计能达到的设计条件。
4．审查意见应明确所违反法律、法规和工程建设技术标准的具体名称及条文号，不应以个人的观点作为审查依据。
5．国家规范已明确要求设置的智能化系统，应提供智能化设计图纸，且深度应符合《建筑工程设计文件编制深度规定》的规定，除国家规范规定必须设置的智能化系统外，其他系统的建设可按建设者需求设置。
2《建筑与市政工程抗震通用规范》GB550025.1.12建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。
5.1.16建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。
电气专业施工图审查要点
电气专业施工图审查要点1. 引言本文档旨在对电气专业施工图进行审查时的要点进行详细说明，以帮助审查人员全面、系统地审查电气施工图。
2. 安全要求电气专业施工图的审查首要考虑的是安全要求。
以下是一些常见的安全要求事项：•电气设备的接地和短路保护是否满足国家标准和相关规范要求。
•电气线路的额定负载是否符合实际需求，并且是否有合适的过载保护措施。
•施工图中是否明确标注了有关电气设备的安全间距要求，以保证工作人员的安全。
•配电箱、开关箱等电气设备的选型是否合理，并且是否满足相关安全要求。
3. 线路设计电气专业施工图的线路设计是审查的重点之一。
以下是一些相关要点：•施工图中是否详细标注了电气线路的走向、截面尺寸、材料等信息。
•线路的布线是否合理，是否避免了交叉干扰、干扰他线的情况。
•施工图中是否明确标注了电气线路的线路编号、起止点等关键信息，以便后续维护和管理。
•线路的接线方式是否符合国家标准和行业规范，是否便于排查故障和维修。
4. 设备安装施工图中的设备安装也需要审查。
以下是一些相关要点：•设备的安装位置是否合理，是否符合设备的操作要求和维护要求。
•施工图中是否明确标注了设备的安装尺寸、固定方式、连接方式等关键信息。
•设备的接线方式是否符合国家标准和行业规范，接线是否牢固可靠。
•施工图中是否明确标注了设备周围的安全距离和通风要求。
5. 照明系统电气专业施工图中的照明系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了照明设备的位置、型号、功率等关键信息。
•照明设备的布光效果是否符合设计要求，是否能够满足使用需求。
•施工图中是否明确标注了照明设备的开关位置、控制方式等关键信息。
•照明系统的安装是否符合相关的电气安全要求。
6. 地址系统电气专业施工图中的地址系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了地址设备的位置、型号、通信方式等关键信息。
•地址设备的连接方式是否符合规范要求，是否能够实现信息的正确传输。
施工图审查作业指引(电气、给排水、暖通)
施工图审查作业指引（电气、给排水、暖通）编制日期审核日期批准日期修订记录日期修订状态修订内容修订人审核人批准人一、电气专业1.1. 检查依据1.1.1 中华人民共和国国家标准《建筑内部装修设计防火规范》GB50222-951.1.2 中华人民共和国国家标准《建筑设计防火规范》GB50016-20061.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（2001）1.1.4 中华人民共和国国家标准《火灾自动报警系统设计规范》GB50116-981.1.5 中华人民共和国国家标准《供配电系统设计规范》GB50052-951.1.6 中华人民共和国国家标准《住宅设计规范》GB50096-19991.1.7 中华人民共和国国家标准《10KV及以下变电所设计规范》GB50053-941.1.8 中华人民共和国国家标准《低压配电设计规范》GB50054-951.1.9 中华人民共和国国家标准《建筑物防雷设计规范》GB50057-941.1.10 中华人民共和国国家标准《电力工程电缆设计规范》GB50217-941.1.11 中华人民共和国国家标准《3~110KV高压配电装置设计规范》GB50060-921.1.12中华人民共和国国家标准《电力装置的继电保护和自动装置设计规程》GB50062-921.1.13 中华人民共和国国家标准《通用用电设备配电设计规范》GB50055-931.1.14 中华人民共和国国家标准《电气装置安装工程电梯电气装置施工及验收规范》GB50182-931.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-941.1.16中华人民共和国国家标准《工业与民用电力装置的接地设计规范》GBJ65-83 1.1.17 中华人民共和国国家标准《电子计算机房设计规范》GB50174-931.1.18 中华人民共和国国家标准《有线电视系统工程技术规范》GB50200-941.1.19中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-94 1.1.20 中华人民共和国国家标准《工业电视系统工程设计规范》GBJ115-871.1.21 中华人民共和国国家标准《工业企业通信接地设计规范》GBJ79-851.1.22 中华人民共和国国家标准《工业企业通信设计规范》GBJ42-811.1.23 中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20001.1.24 中华人民共和国行业标准《工业企业程控用户交换机工程设计规范》CECS09:89 1.1.25 中华人民共和国行业标准《工业企业通信工程设计图形及文字符号标准》CECS37:911.1.26人民防空工程设计防火规范GBJ98-981.1.27建筑物电子信息系统防雷技术规范GB50313-20041.1.28职能建筑设计标准GB/T50314-20061.2. 审查内容1.2.1 设计文件审查1.2.1.1设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；1.2.1.2施工图设计深度是否满足施工要求；1.2.1.3签署、出图章及有关专业会签是否符合规定。
电气专业施工图审查要点
电气专业施工图审查要点————————————————————————————————作者：————————————————————————————————日期：奥山集团编号：ORSUN-YF-DQ-007 版号：01电气专业施工图审查要点编制程杰日期2013.11.30审核孙智伟日期批准金备军日期主责部门研发设计中心相关部门设计院、工程部、工管中心修订记录日期修订状态修改内容修改人审核人批准人查要点ORSUN-YF-DQ-007生效时间： 年 月 日 版号：01第1页 共8页设计院自检签字专业设计师签字专业组负责人签字研发经理签字研发总监签字总则1目的为保证图纸设计的合理性及保证公司利益，现制定《电气专业施工图审查要点》，以便于后期各阶段图纸审查工作的顺利进行。
2适用范围本标准适用于地产事业部所有项目的电气施工图审查。
具体详附件：附件一：《电气专业施工图审查要点》查要点ORSUN-YF-DQ-007生效时间： 年 月 日 版号：01第2页 共8页设计院自检签字 专业设计师签字 专业组负责人签字 研发经理签字 研发总监签字项目电气专业施工图审查要点施工图部分审查 分项 序号审查要点设计院自检城市公司设计部审核城市公司工程部审核工程管理中心审核研发设计中心审核问题汇总设计范围及深度1设计文件是否符合设计任务书及其他设计资料所要求，是否有漏项。
是否符合方案设计、初步设计图纸要求。
□ □ □ □□2 设计文件应包含图纸目录、施工设计说明、设计图纸、主要电气设备表、计算书。
□ □ □ □ □3 设计说明书应说明设计依据、设计范围、设计内容、建筑电气系统的主要指标、采用的电气节能及环保措施、与相关专业的技术接口要求。
□ □ □ □ □查要点ORSUN-YF-DQ-007生效时间： 年 月 日 版号：01第3页 共8页设计院自检签字 专业设计师签字专业组负责人签字研发经理签字 研发总监签字4变配电站设计图应包含变电站高低压配电系统图、电站平剖面图、继电保护及信号原理图、竖向配电系统图。
电气审图要点32351
2019年以来的新版规范简介
④有关电气条款—6.3节 第6.3.1条—每舍用电标准不小于1.5kW 第6.3.2条—电能计量，节电需要 第6.3.3条—五条安全措施：接地和MEB；插座 RCD；安全插座问题；卫生间LEB；住户断路器 第6.3.4条—插座数量
2019年以来的新版规范简介
第6.3.5条—电话 第6.3.6条—CATV 第6.3.7条—电脑网络 第6.3.8条—应采用节能灯具 ⑤提醒注意一点：Ⅰ类灯具的外露可导电部分应 接PE线
