电气专业施工图审查要点说明

电气工程方案审核要点是什么

电气工程方案审核要点是什么1. 设计依据和技术方案电气工程方案的设计应当符合相关的技术标准、规范和法规要求，要求设计人员在设计中充分考虑工程的安全性、可靠性、经济性、高效性和环保性等因素。

审核人员应当对设计方案中的设计依据是否符合要求进行审查，包括但不限于相关的国家标准、行业标准、规范和法规，并对设计方案的技术方案进行全面、细致的审查。

2. 设计计算和参数选择电气工程方案的设计计算和参数选择是电气工程设计的核心内容，审核人员应当对设计计算和参数选择进行深入审查。

需要检查设计计算的合理性和准确性，对设计参数的选择是否与设计要求和标准相符进行评定。

此外，需要对设计方案中的电气设备、电缆、配电系统等方面的参数进行审查，确保其符合设计要求和要求的技术标准。

3. 设备选型与配置审核人员需要对设备选型和配置进行审核，包括但不限于变压器、开关设备、配电柜、发电机等设备的选型和配置是否符合设计要求和技术标准要求。

需要审查设备的性能参数、技术指标、质量等方面，确保设备的可靠性和安全性。

4. 线路布局和接线方式电气工程方案中的线路布局和接线方式是关键的设计内容，审核人员需要对线路布局和接线方式进行审查。

需要检查线路布局是否合理、接线方式是否符合技术标准和设计要求，是否考虑了线路的安全性、可靠性和经济性等因素。

5. 保护措施和控制系统审核人员需要对电气工程方案中的保护措施和控制系统进行审查。

需要检查保护装置的配置是否合理、保护设置参数是否正确，控制系统的可靠性和安全性等方面。

需要对电气工程方案中的过电压保护、短路保护、接地保护等进行审查，确保保护措施的有效性。

6. 施工安装和调试方案审核人员需要对电气工程方案中的施工安装和调试方案进行审查。

需要检查施工安装方案的合理性和可行性，是否考虑了施工的安全性、施工过程中的环保等因素，对调试方案的合理性进行评定，确保设备和系统的正常运行。

7. 工程预算和成本控制审核人员需要对电气工程方案的工程预算和成本控制进行审查。

电气施工图审查注意事项

电气施工图审查注意事项电气和防雷设备供配电系统一、电力负荷分级及供电要求1.随着国民经济和现代科学技术的发展，各行各业所使用的用电设备种类繁多，特性各异。

在运行中如发生中断供电后，除影响生产和生活外，有的将会涉及人身健康和生命财产的安全，甚至将在和经济上造成重大损失和无法弥补的社会影响和国际影响。

2.电力负荷分级的意义，在于正确地反映各类用电设备对供电可靠性要求的界限，以及恰当地选择供电方式，尽量减少中断供电的出现，确保特别重要负荷的不间断供电，避免造成对人民健康和生命的损害，防止在和经济上造成重大损失。

3.区分电力负荷对供电可靠性的要求，在于因停电造成损失或影响的程度。

损失越大，对供电可靠性的要求越高，损失越小，对供电可靠性的要求就越低。

4.停电一般分为计划检修停电和事故停电两种。

由于计划检修停电可事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。

规范中是按事故停电的损失来区分负荷等级的。

5.电力负荷分级的确定，除按规范规定的原则外，应结合具体情况，充分研究并与建设单位共同审慎确定。

充分尊重地方领导部门的意见和行业领导部门的规定。

二、一级负荷供电要求1.一级负荷在运行中不能中断供电，即一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。

应由两个电源供电作了较明确的规定，即两个电源不能同时损坏，只有满足这个基本条件才能保持其中一个电源继续供电，这是必须满足的要求。

2.一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急电源系统。

近年来供电系统的运行实践证明，从电力网引接两回路电源进线加备用自投(BZT)的供电方式，不能满足一级负荷中的特别重要负荷对供电可靠性及连续性的要求，有的发生全部停电事故是由内部故障引起，有的是由电力网故障引起，因地区大电力网在主网电压上部是并网的，所以用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。

电气施工图审查要点

电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。

电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。

本文将介绍电气施工图审查的要点。

一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。

电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。

2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。

3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。

二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。

2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。

3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。

三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。

1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。

2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。

四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。

2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。

电气专业施工图交底会审要点

电井大样图
1、设备布置的合理性
其它问题
备注
4、
灯
具
1）水电管井、设备间的灯具
2）楼梯间、标准层电梯前室的灯具
3）核对阳台、露台处是否有设置；
4）有吊顶的房间核对主灯以外的灯具底盒
5、
插
座
1）各房间空调插座
2）洗衣机插座
3）热水循环泵插座
4）除以上三种插座外其他各类型插座的定位及布的合理性
6、浴霸控制盒
7、等电位端子箱
8、首层大堂空调电源
9、公共区域的强弱电箱
电气专业施工图交底会审要点
分项
审查要点
备注
是否符合送审要求
1、图例说明
2、各层平面图（特别注意是否有设备定位尺寸）
3、电井大样图
是
否
符
合
设
计
标准
图例
说明
1、设备型号
2、设备规格
3、设备安装方式及高度
插
座
数
量
1、普通电源插座（尤其注意客厅空调插座的设置数量）
2、防溅型电源插座
3、电话信号插座
4、电视信号插座
5、网络信号插座
6、音响信号插座
7、功能性插座
电
气
设
备
平
面
定
位
及
布
置
合
理
性
1、配电箱、弱电箱、对讲门口主机是否设置
2、大堂液晶电视信号插座、大堂摄像机、管理机接口、电控锁、开门按钮、户内对讲机、门铃按钮、门磁、红外探测器、紧急按钮
3、火灾探测器、手动报警按钮、消防栓按钮、
警铃、消防广播、消防专用电话、消防联动控制箱

建筑电气专业施工图审查要点

二、建筑电气专业施工图审查要点（一）强电方面1、设计文件审查：①设计文件编制的依据；②计算书是否符合要求；a.计算书内的系数和其他数据选用是否合理；b.负荷计算按“民规”JGJ/T16（3.4。

5）（3。

4。

6）（3.4。

7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;c.计算电流与保护开关,电线电缆选择是否符合要求;d.电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；e.计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。

2、供配电、照明设计①用电负荷分级及供电要求。

“供配电系列设计规范”GB50052-95第（2。

0.1）(2.0。

2）（3。

0。

2）条；②选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。

2条。

并应遵守“电力工程电缆设计规范”GB50217-94；③配电线路的保护，应在短路电流对导体和连接产生热作用和机械作用造成危害之前切断短路电流。

“低压配电设计规范”GB50054-95第4。

3.5条；④突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。

“低压配电设计规范”GB5054-98第4.3.5条；⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。

21条；⑥采用接地故障保护时,在建筑物内应做总等电位联结。

“低压配电设计规范”第4.4。

4条；⑦当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。

“低压配电设计规范"GB50057—95第4。

5.6条；⑧住宅供电系统的设计,应符合下列基本安全要求：a.应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;b.电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm²,分支回路截面不应小于2.5mm²;c.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；d.除空调插座外，其他电源插座电路应设置漏电保护器；e.每套住宅应设置电源总断路器，并采用可同时断开相线和中性线的开关电器;f.设洗浴设备的卫生间应作等电位联结；g.每幢住宅的总电流进线断路器,应具有漏电器保护功能。

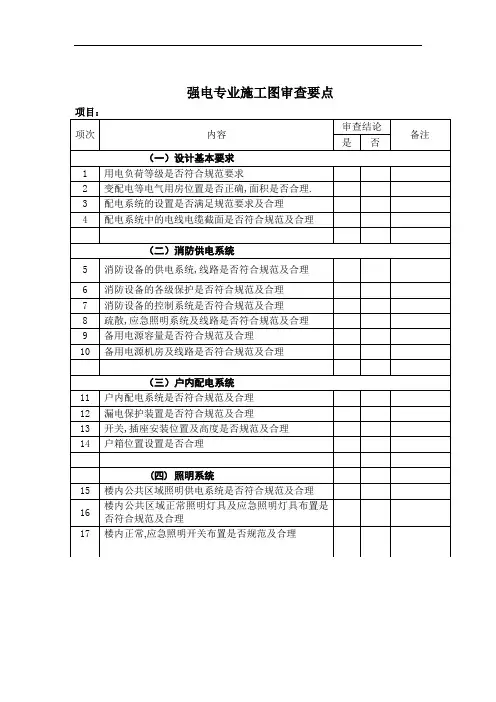

强电图审要点

28
高层建筑外墙的金属门,窗及栏杆的接地保护是否符合规范及合理
别墅屋面为美观，一般采用暗敷，审图注意
（六）楼内配电干线系统
29
楼内配电干线系统方式是否符合规范及合理
30
层间配电柜(箱)的设置是否符合规范及合理
31
干线电缆的截面选择是否符合规范及合理
32
电气管井的位置,内部净空尺寸及设备布局是否符合规范及合理
7
消防设备的控制系统是否符合规范及合理
8
疏散,应急照明系统及线路是否符合规范及合理
9
备用电源容量是否符合规范及合理
10
备用电源机房及线路是否符合规范及合理
（三）户内配电系统
11
户内配电系统是否符合规范及合理
12
漏电保护装置是否符合规范及合理
13
开关,插座安装位置及高度是否规范及合理
14
户箱位置设置是否合理
21
高,低压配电室,开关站的土建,通风及消防条件是否满足规范要求.
22
高,低压配电室进,出电缆通道是否符合规范要求及合理
（伍）防雷,接地系统
23
屋面接闪器方式是否符合规范及合理
24
接地极方式是否符合规范及合理
25
各设备房,电管井接地系统是否符合规范及合理
26
保护接地与工作接地是否符合规范及合理
27
屋面金属构件,管道的接地系统是否符合规范及合理
(四)照明系统
15
楼内公共区域照明供电系统是否符合规范及合理
16
楼内公共区域正常照明灯具及应急照明灯具布置是否符合规范及合理
17
楼内正常,应急照明开关布置是否规范及合理
项次
内容
审查结论

2021年房地产类电气专业工程图纸审核要点

电气工程图纸审查重点一、电气设计总说明1、供电方案是否合理，是否符合供电局的要求和规定；2、供配电系统的合理性、经济性、安全性、节能性要符合国标要求；3、用电负荷等级、变电所位置、高低压进出线位置、负荷总容量应满足要求；4、图纸要求：图纸总类应齐全、说明及标注详尽。

二、图纸类型应包括：1、配电所高低压配电系统图；(电力设计公司后期绘制)2、配电平面图、插座和照明平面图；3、配电箱系统图；4、接地平面图（含总等电位联结、局部等电位联结平面图或大样图）；5、屋面防雷平面图；6、弱电系统图和平面图；7、电气设计说明和主要设备及主材明细表；8、火灾自动报警系统平面图及系统图；9、强、弱电外网路由平面图。

三、供电负荷及线缆审查1、所有用电负荷的计算依据及计算方法是否合理，是否符合国标，照明系统应符合国标；2、所有供配电选用的线缆直径是否合理，是否经济可靠；3、设备用电容量计算方法的合理性、节能性。

四、用电计量1、高压计量和变电所计量应符合供电局的要求；(电力设计公司后期绘制)2、住宅用电计量应满足使用要求，且集中计量；(要求分层计量)3、商业用电计量应便于集中管理和收费；4、公用设备用电计量要设独立的计量表，要便于统计管理。

五、弱电系统1、方案及系统应满足国标和规范要求；2、电视、通信、网络、智能化、消防方案要合理、经济、可靠，设备选型应符合图纸要求，要选用节能型产品；3、消防设备的双电源切换开关要有详细的选型说明，其可靠性和灵敏性要达到国标要求；4、住宅电气点位（强弱电）应合理特别是与家俱位置、水暖设备的关系；5、进户位置、数量、标高应与市政协调，方案内容应满足产品标准及任务书。

六、电外网（设计院出具路由图，施工图由电力部门设计）1、外网线缆、管沟、架空、埋地等敷设方式应有详细说明及局部打样图；2、电外网总平面图应标注所有线缆的型号规格、数量、敷设方式、穿管材料与规格；3、电外网布局走向应合理、简洁、经济，低压外网线缆的敷设距离不应超过250米。

电气施工图审图要点

电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。

它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。

审图是确保电气施工图的质量和合规性的关键步骤。

本文将详细介绍电气施工图审图的要点。

二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。

通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。

三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。

这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。

同时，应考虑系统的可扩展性和可维护性。

2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。

还应检查图纸中的标注、说明和细节是否清晰、完整。

3、设备选型：审图时应检查电气设备的选型是否合适。

这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。

4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。

同时，应线路的防护措施是否到位，以防止潜在的安全风险。

5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。

同时，应确保接地装置的可靠性和安全性。

6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。

还应图纸是否符合环保、能效等方面的要求。

7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。

审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。

四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。

2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。

3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。

4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。

电气施工图审查要点

项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。

2. 常规审查是为保证施工图质量所作的基本审查项目。

3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。

4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。

5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。

第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。

电气专业施工图设计审查要点整理

电气专业审查要点本章包含内容如下：1基本规定2《建筑与市政工程抗震通用规范》GB550023《木结构通用规范》GB550054《燃气工程项目规范》GB550095《供热工程项目规范》GB550106《生活垃圾处理工程项目规范》GB550127《市容环卫工程项目规范》GB550138《园林绿化工程项目规范》GB550149《建筑节能与可再生能源利用通用规范》GB55015 10《建筑环境通用规范》GB5501611《建筑与市政工程无障碍通用规范》GB5501912《建筑给水排水与节水通用规范》GB5502013《既有建筑维护与改造通用规范》GB5502214《建筑电气与智能化通用规范》GB5502415《宿舍、旅馆建筑项目规范》GB5502516《特殊设施工程项目规范》GB5502817《安全防范工程通用规范》GB5502918《民用建筑通用规范》GB550316.1919 三网融合序号项目审查内容1基本规定1．通用规范和项目规范中与电气相关的设计条文应全部审查，包括但不限于本审查要点中所列的条文。

2．标准图集可作为参考，不应作为施工图审查最终判定依据。

3．有专项设计或二次深化设计的项目，主体设计图纸应明确专项设计或二次深化设计应达到的设计参数、技术要求，应留有专项设计或二次深化设计能达到的设计条件。

4．审查意见应明确所违反法律、法规和工程建设技术标准的具体名称及条文号，不应以个人的观点作为审查依据。

5．国家规范已明确要求设置的智能化系统，应提供智能化设计图纸，且深度应符合《建筑工程设计文件编制深度规定》的规定，除国家规范规定必须设置的智能化系统外，其他系统的建设可按建设者需求设置。

2《建筑与市政工程抗震通用规范》GB550025.1.12建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。

5.1.16建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。

电气施工图审查要点

电气施工图设计文件审查要点一、深度要求1 总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。

1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。

1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。

1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。

2 总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。

设计修改图、修改通知单应编入图纸目录。

2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。

（2）补充图例符号及主要设备表。

注明主要设备名称、型号、规格、单位、数量。

主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。

2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。

（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。

（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。

（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。

（5）比例、指北针。

（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。

2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。

电气专业施工图审查要点

□
□
□
□
□
17
对照明单相分支回路,不应采用三相保护和控制电器。
□
□
□
□
□
18
应急电源发电机的启动命令必须由正常电源主开关的辅助接点发出,而不是由继电器的接点发出.
□
□
□
□
□
19
消防水泵等消防设备的过负荷保护不应作用于切断电路，而只作用于声光报警。
□
□
□
□
□
20
55KW及以上电动机应设电流测量装置。
□
29
CPS保护开关所保护电机不宜超过45KW.
30
当上级浪涌保护器为开关型SPD，次级SPD采用限压型SPD,两者之间的线路长度应大于10m。当上级与次级浪涌保护器均采用限压型SPD时，两者之间的线路长度应大于5m。
31
火灾自动报警系统保护对象分级为特级的建筑物的配电网络应设置防火剩余电流动作报警系统。除住宅外，火灾自动报警系统保护对象分为一级的建筑物的配电线路，宜设置防火剩余电流动作报警系统。
庭院灯之类的户外照明应采用TT系统或局部TT系统，出线开关处装设RCD做接地故障保护。
□
□
□
□
□
线缆选择及敷设
53
一类高层建筑及重要的公共建筑，应采用阻燃低压无卤交联聚乙烯绝缘电力电缆、电线。电力电缆的绝缘水平不应低于0。6/1.0KV，电线不应低于0.45/0.75KV。
□
□
□
□
□
54
火灾自动报警系统保护对象为特级的建筑物，其消防设备供电干线及分支干线应采用矿物绝缘电缆.一级的宜采用矿物绝缘，当线路敷设保护措施负荷防火要求时,可采用有机绝缘耐火类电缆。二级的应采用有机绝缘耐火类电缆.消防设备的分支线路和控制线路，宜选用与消防设备供电干线或分支干线耐火等级降一级的电缆或电缆.

电气施工图审查要点

电气施工图设计文件审查要点一、深度要求1 总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件. 1。

2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书（供内部使用及存档)、主要设备表.1。

3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件,或统一并归为电施设计文件。

1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。

2 总体工程电施设计文件2。

1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。

设计修改图、修改通知单应编入图纸目录。

2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。

（2）补充图例符号及主要设备表。

注明主要设备名称、型号、规格、单位、数量。

主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。

2。

3供电总图（1）标示建（构）筑物名称或编号、层数或标高,标示道路、地形标高或等高线及规划红线。

（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量.（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。

（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式(可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。

(5）比例、指北针。

（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等.2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数）；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称;配电箱应标注负荷计算数据Pe（或Pjs)、Ijs、Kc、CosΦ等参数。

电气专业施工图审查要点

电气专业施工图审查要点1. 引言本文档旨在对电气专业施工图进行审查时的要点进行详细说明，以帮助审查人员全面、系统地审查电气施工图。

2. 安全要求电气专业施工图的审查首要考虑的是安全要求。

以下是一些常见的安全要求事项：•电气设备的接地和短路保护是否满足国家标准和相关规范要求。

•电气线路的额定负载是否符合实际需求，并且是否有合适的过载保护措施。

•施工图中是否明确标注了有关电气设备的安全间距要求，以保证工作人员的安全。

•配电箱、开关箱等电气设备的选型是否合理，并且是否满足相关安全要求。

3. 线路设计电气专业施工图的线路设计是审查的重点之一。

以下是一些相关要点：•施工图中是否详细标注了电气线路的走向、截面尺寸、材料等信息。

•线路的布线是否合理，是否避免了交叉干扰、干扰他线的情况。

•施工图中是否明确标注了电气线路的线路编号、起止点等关键信息，以便后续维护和管理。

•线路的接线方式是否符合国家标准和行业规范，是否便于排查故障和维修。

4. 设备安装施工图中的设备安装也需要审查。

以下是一些相关要点：•设备的安装位置是否合理，是否符合设备的操作要求和维护要求。

•施工图中是否明确标注了设备的安装尺寸、固定方式、连接方式等关键信息。

•设备的接线方式是否符合国家标准和行业规范，接线是否牢固可靠。

•施工图中是否明确标注了设备周围的安全距离和通风要求。

5. 照明系统电气专业施工图中的照明系统也需要审查。

以下是一些相关要点：•施工图中是否明确标注了照明设备的位置、型号、功率等关键信息。

•照明设备的布光效果是否符合设计要求，是否能够满足使用需求。

•施工图中是否明确标注了照明设备的开关位置、控制方式等关键信息。

•照明系统的安装是否符合相关的电气安全要求。

6. 地址系统电气专业施工图中的地址系统也需要审查。

以下是一些相关要点：•施工图中是否明确标注了地址设备的位置、型号、通信方式等关键信息。

•地址设备的连接方式是否符合规范要求，是否能够实现信息的正确传输。

施工图审查作业指引(电气、给排水、暖通)
