建筑电气专业施工图审查要点
电气专业施工图审查中一些问题的解析
电气专业施工图审查中一些问题的解析发布时间：2023-02-17T02:57:04.742Z 来源：《建筑实践》2022年第19期作者：周桂祥[导读] 本人长期在一线从事建筑电气的设计工作周桂祥东南大学建筑设计研究院有限公司江苏南京 210096摘要：本人长期在一线从事建筑电气的设计工作，近年来在江苏省建设工程设计施工图审查管理中心和南京江北新区建设工程设计施工图审查中心兼职施工图审查工作，本文通过对多个大中型工程的电气审查，发现设计过程中普遍存在的大量问题，现列举一些典型的问题，做一些解析，供电气设计人员参考。
关键词：建筑电气；施工图；断路器；剩余电流；光伏发电前言：建筑电气设计涉及的国家规范、标准较多，其中有一些是强制性条文，相关专业的规范、标准中也编制了一些需要电气专业执行的强制性条文，这些强制性条文在电气设计中必须无条件执行。
设计文件中违反强制性条文的问题必须经修改并符合规范后方可进入施工环节。
1.项目塔楼超过150m，为塔楼服务的消防设施的负荷应定为特别重要负荷。
解析：见《民用建筑电气设计标准》GB51348-2019第3.2.3条。
GB51348-2019第3.2.3 150m及以上的超高层公共建筑的消防负荷应为一级负荷中的特别重要负荷。
即使这些负荷不在主体建筑内，只要是为150m及以上的超高层公共建筑服务的消防负荷均应定为一级负荷中的特别重要负荷。
2.供避难场所使用的用电设备应从变电所采用放射式专用线路配电。
解析：见《民用建筑电气设计标准》GB51348-2019 第 7.2.4 条。
GB51348-2019第7.2.4供避难场所使用的用电设备，应从变电所采用放射式专用线路配电。
这里所说的避难区域的用电设备主要指视频监控摄像机、无线对讲和移动通信设备等。
专用供电回路是指由建筑物内变电所或低压进户配电间的低压配电箱（柜）引出的供电回路直接引至避难区域。
由于避难区域的用电设备容量较小，不同避难区域在保证线路安全的情况下，经负荷计算确定是否可共用一个供电回路。
电气施工图审查要点
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。
建筑电气图纸审查要点
四、电器应适应所在场所旳环境条件；
五、电器应满足短路条件下旳动稳定与热稳定旳规定。用于断开短路电流旳电器，应满足短路条件下旳通断能力。
3、GB50054-95第4.1.2条
第4．1．2条配电线路采用旳上下级保护电器，其动作应具有选择性；各级之间应能协调配合。但对于非重要负荷旳保护电器，可采用无选择性切断。
7 不应设在厕所、浴室、厨房或其他常常积水场所旳正下方，且不适宜与上述场所贴邻。假如贴邻，相邻隔墙应做无渗漏、无结露等防水处理；
8 配变电所为独立建筑物时，不应设置在地势低洼和也许积水旳场所。
2、GB50053-94第4.1.6条
有人值班旳配电所，应设单独旳值班室。当低压配电室兼作值班室时，低压配电室面积应合适增大。高压配电室与值班室应直通或通过通道相通，值班室应有直接通向户外或通向走道旳门。
建筑电气图纸审查要点
序号
项目
审查内容
1
强制性条文
《工程建设原则强制条文》（房屋建筑部分）
2
设计根据
所采用旳设计原则与否对旳，与否为现行有效版本，与否符合本工程实际。
3
供配电系统
3.1
变配电室
1、GB50053-94第2.0.1条
变电所位置旳选择，应根据下列规定经技术、经济比较确定：
一、靠近负荷中心；
、防雷击电波侵入措施；
2、有关防雷接地及建筑电气系统旳工作接地和安全接地电阻值；
3、通信网络系统、办公自动化系统、建筑设备监控系统、火灾自动报警系统、安全防备系统、综合布线系统旳接地，GB/T50314-第10.2.6条，GB50198-94第2.5.3条，第2.5.4条，第2.5.8条及，GB/T50311-第11.0.4条，第11.0.10条.
建筑电气施工图审查中发现的几个问题及剖析
建筑电气施工图审查中发现的几个问题及剖析随着城市化进程的不断加快，建筑电气施工图审查的重要性也越来越凸显出来。
在建筑电气施工图审查过程中，难免会出现一些问题，下面就几个常见问题进行剖析。
首先，常见的问题是电路负荷计算不精确。
电路负荷计算是建筑电气施工图中十分重要的环节，直接影响到电气系统是否能够正常运行，因此应该根据用电负荷情况，准确计算出每个电器设备的负荷需求，确保合理分配断路器和配电容量。
一些电气施工图审查人员经常忽略负荷计算精度问题，导致在工程实施阶段引发了一系列电路异常问题，严重影响了建筑电气系统的使用效果。
其次，还有一种常见的问题是电路安全保护设置不完善。
建筑电气系统中的安全保护是非常重要的，必须要用到相关的保护装置和断路器等设备，以保证电路运行的安全和稳定。
但是，在电气施工图的设计过程中，有些施工图员没有充分注意到这一点，安全保护设备未能设置到位或设备类型不匹配，导致电路中的危险隐患增加，造成安全事故。
第三个问题是，设计的灯具布置不合理。
在建筑电气系统中，灯光是必不可少的组成部分，一定要考虑它们的分布和光线质量等因素。
但是，一些电气施工图设计师在设计灯具布置时，没有考虑周全，导致灯光分布不合理、光线亮度不足等问题，影响了周围的视觉效果、办公效率等实际应用效果。
最后一个常见问题是接地体管线敷设不符合标准。
接地体是电气系统中很重要的一部分，能够有效地保障系统的运行稳定。
在电气施工图审查时，应该仔细核查接地体的管线的安装标准和质量，确保地址、物种、管内粘合等方面都符合要求，否则可能会产生接地偏移、接地电流不足等现象。
总之，以上的这几个问题虽然都是一些不起眼的小错误，但它们却可能在不经意间，在电气施工图设计和实施的过程中甚至会对建筑物运行产生巨大的影响。
因此，在建筑电气系统的设计以及审查过程中，应该充分认识到这些问题的危害性，将严谨认真的态度发挥到极致，保证电气系统的设计与实施质量和安全。
在电气施工图的设计和审查过程中，设计师应严格按照国家相关标准和规范进行设计，确保设计方案的合理性和可行性。
建筑电气专业施工图审查要点
二、建筑电气专业施工图审查要点（一）强电方面1、设计文件审查：①设计文件编制的依据；②计算书是否符合要求；a.计算书内的系数和其他数据选用是否合理；b.负荷计算按“民规”JGJ/T16（3.4。
5）（3。
4。
6）（3.4。
7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;c.计算电流与保护开关,电线电缆选择是否符合要求;d.电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；e.计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、供配电、照明设计①用电负荷分级及供电要求。
“供配电系列设计规范”GB50052-95第（2。
0.1）(2.0。
2）（3。
0。
2）条；②选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。
2条。
并应遵守“电力工程电缆设计规范”GB50217-94；③配电线路的保护，应在短路电流对导体和连接产生热作用和机械作用造成危害之前切断短路电流。
“低压配电设计规范”GB50054-95第4。
3.5条；④突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。
“低压配电设计规范”GB5054-98第4.3.5条；⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。
21条；⑥采用接地故障保护时,在建筑物内应做总等电位联结。
“低压配电设计规范”第4.4。
4条；⑦当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。
“低压配电设计规范"GB50057—95第4。
5.6条；⑧住宅供电系统的设计,应符合下列基本安全要求：a.应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;b.电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm²,分支回路截面不应小于2.5mm²;c.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；d.除空调插座外，其他电源插座电路应设置漏电保护器；e.每套住宅应设置电源总断路器，并采用可同时断开相线和中性线的开关电器;f.设洗浴设备的卫生间应作等电位联结；g.每幢住宅的总电流进线断路器,应具有漏电器保护功能。

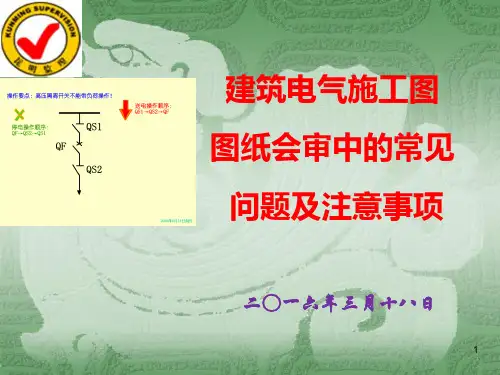

建筑电气施工图审查常见问题及注意事项解析
击从防保护障出系发统，安我全们运国行家和现可行靠规的范电不 允许采用TN-C这种接地型式，而 是要求采用TN-S接地保护系统(强 制性)，即使前端为TN-C系统，也 要求在建筑物进线总配电箱处将 TN-C系统转换成TN-C-S系统。因 此，在低压配电系统的接地型式设 计时，仍然采用TN-C这种接线方 式是不对的、值得商榷。
下面列出相关规范条款，说明国 家现行《规范》是如何要求的：
14
⑴《建筑物防雷设计规范》GB 50057-
2010第6.1.2条：“当电源采用TN系 统时，从建筑物总配电箱起供电给 本建筑物内的配电线路和分支线路
必须采用TN-S系统”（强制性条
文）.这里已明确规定在建筑物内不允许 使用TN-C系统,即使前端为TN-C系统， 在建筑物总配电箱处也必须转换成TNC-S系统。
⑤结构的设计尺寸、标高、轴线是否 与建筑设备相一致,主要部件的构造是否 合理,设计能否保证工程质量和安全施工。
⑥采用的新工艺、新技术、新设备、 新材料是否符合国家现行规范要求；
⑦特殊设备的安装资料是否齐全,技术 要求能否满足。
8
3、图纸会审的重要性：
由于图纸会审统一了设计、建设单位、 施工方和监理各方的认识，尽可能地在 施工之前消除设计中的失误、遗漏、笔 误和错误,使设计文件更臻完善,因此：
图纸会审的组织： 图纸会审是一项技术管理工作，是工 程建设准备工作中最重要的一环。图纸 会审由建设单位组织，设计单位、施工 单位、监理 单位等相关技术人员参加。
3
书 一、建筑电气图纸会审的依据：
1、《建设工程设计文件编制深度规定》 （以下简称《设计文件编制深度》）
2、《市政公用工程设计文件编制深度 规定（2013版）》
②设计图纸之间相互配合的尺寸 是否一致、吻合,土建与安装之间的 尺寸配合是否正确,有无错误和遗漏。
电气施工图审图要点
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
电气施工图审查要点
项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。
2. 常规审查是为保证施工图质量所作的基本审查项目。
3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。
4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。
5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。
第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。
电气审图要点32351
2019年以来的新版规范简介
④有关电气条款—6.3节 第6.3.1条—每舍用电标准不小于1.5kW 第6.3.2条—电能计量，节电需要 第6.3.3条—五条安全措施：接地和MEB；插座 RCD；安全插座问题；卫生间LEB；住户断路器 第6.3.4条—插座数量
2019年以来的新版规范简介
第6.3.5条—电话 第6.3.6条—CATV 第6.3.7条—电脑网络 第6.3.8条—应采用节能灯具 ⑤提醒注意一点：Ⅰ类灯具的外露可导电部分应 接PE线
第7.6.6条—严禁在PE线上设置开关或熔断器。 举一实例
2019年以来的新版规范简介
2、其他应注意事项 ①用电负荷分级—分别按平战两种情况说明，用 电负荷计算—分别按平战两种情况计算。 ② 人 防 电 源 ： S＞5000m2 者 内 部 柴 油 电 站 ， S≤5000m2者，引接区域电源，并对战时一、二级负 荷设蓄电池组电源，此时要特别注意电池组的供电 时间应不小于隔绝防护时间，（一等人员掩蔽所等 战时应急照明时间应不小于6小时，二等人员掩蔽所 等≥3小时，物资库等≥2小时。）
2019年以来的新版规范简介
3、与电气相关的章节-第8.5节 电气共8条与《住宅设计规范》比较，内容基本 一致，但有四点需要强调： ①应急照明在采用节能自熄开关时，必须采用应 急自动点亮的措施
2019年以来的新版规范简介
②h＜1.8m的插座，应采用安全型（《住设规》 未强调安全型，但强调了RCD；
城乡环保部标
内容八个部分
分五章
新增三个：术语（36条）
基本规定（15条）
建筑设备（29条）
合计206条
共65条
共7个强条—均为“建筑”
2019年以来的新版规范简介
房建各专业施工图审查作业要点(建筑、结构、电气、给排水、暖通)
施工图审查作业要点（建筑、结构、电气、给排水、暖通）（一）建筑专业1.1设计说明1)编制依据：主管部门的审批文件、工程建设标准；2)工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度；3)主要部位材料做法，如墙体、屋面、门窗等；4)主要技术经济指标表：对于有分期建设要求的项目应明确说明各期建设的范围、建设内容、建设规模，并分别列出分期相关指标及总宗地指标；5)防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施；屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施；6)建筑防火：防火分区及安全疏散；消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等；7)人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置；8)室内外装修做法；9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等；10)其他需特殊说明的情况，如安全防护、环保措施等；11)施工应注意的问题。
1.2总平面设计方面1)建筑用地指标是否满足《建筑用地规划许可证》的要求，包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等；2)图纸内容应包括屋顶总平面图及一层（±0.00层）总平面图；3)屋项总平面图设计内容应包括：保留的地形和地物；测量坐标网、坐标值；场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线（用地红线）的位置；场地四邻用地外围50m内的地形、地貌，原有及规划道路的位置、名称、层数及功能，拟建建筑物与各相邻建筑的间距；建筑物的名称或编号、层数；建筑物、构筑物应使用数字编号（以阿拉伯数字按顺序编号，不得缺漏），并应列出“建筑物和构筑物名称编号对照表”；广场、道路、挡土墙、护坡等的位置；分期建设项目就清晰标明各期建设用地范围，明确图示建筑物、构筑物的建筑阶段。
建筑电气施工图审查浅谈--审图中常遇到的违条违规通病02
5、无功补偿电容柜主开关的长期允许电流偏小， 未乘1.5的系数，不符合《 10kv及以下变电所设计 规范》 第5.1.2条。 6、中性线（N）上装熔断器，如图：
审图中遇到的违条违标通病
审图中遇到的违条违标通病
不符合《低配》第4.5.6条—“在TT或TN-S系统 中，N线上不宜装设电器将“N”线断开，当需要断 开N线时，应装设相线和N线一起切断的保护电器” （强条）。 7、PEN线上装设开关，违反《低配》第4.5.6条 第三段：“在TN-C系统中，严禁断开PEN线，不得 装设断开PEN线的任何电器”（强条）。
审图中遇到的违条违标通病
也不符合《10kv及以下变电所设计规范 》GB 50053-94第3.2.13条（强标）：“变压器一次侧开关
的装设，应符合下列规定：一、以树干式供电时，
应装设带保护的开关设备；二、以放射式供电时，
宜装设带保护的开关设备。当在本配电所内时，可
不装设开关。”
审图中遇到的违条违标通病
审图中遇到的违条违标通病
审图中遇到的违条违标通病
本图就进线开关分析如下： ①开关极数未注：若用3P，违反《低配》第2.1.5 条中关于隔离开关应断开所有极数的规定；若用4P， 则出现PEN线上装开关的问题，违反强条第4.5.6条； 若为TT系统，则存在N线上装熔断器的问题。 ②其他问题：上级Izd（125A）小于本级160A； 不符合级间配合；SPD前的开关动、静触头接反。
审图中遇到的违条违标通病
8、一个大型工程，变电所在室外近100m，数十 条低压进线分别抵达各配电点而不设总配电室。
方案不合理：火灾时不便处理紧急状况；不利线
路及设备维修。
审图中遇到的违条违标通病
二、关于消防设备的配电 1、未采用单独供电回路 将消设和非消设共用配电线路和配电箱。如： ①各类风机名称混淆，线路混接； ②消控室与弱电中心合用时，电源也合用；
电气施工图审查要点
电气施工图设计文件审查要点一、深度要求1 总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件. 1。
2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书（供内部使用及存档)、主要设备表.1。
3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件,或统一并归为电施设计文件。
1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。
2 总体工程电施设计文件2。
1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。
主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
2。
3供电总图（1）标示建（构）筑物名称或编号、层数或标高,标示道路、地形标高或等高线及规划红线。
（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量.（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。
（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式(可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。
(5）比例、指北针。
（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等.2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数）；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称;配电箱应标注负荷计算数据Pe（或Pjs)、Ijs、Kc、CosΦ等参数。
电气专业施工图审查要点表
关插座，其中各层地下室大堂的插座设于相应大堂内。 9)豪装户型二层以上及地下各层电梯前室中央顶灯或主灯（无 中央顶灯，只有一圈灯带或一圈筒灯时）及两侧过道灯具采用 红外感应延时开关控制（自带红外感应开关的灯具无需另设开 关），其他电梯前室灯具在本层设普通开关控制并在梯间照明 箱内设时间集中控制。 10)超豪装户型二层以上及地下各层电梯前室所有灯具在本层 设普通开关控制，当电梯前室只有天花灯具且灯具类型只有一 种时，前室灯具不设时间集中控制；当墙上设有壁灯或天花灯 具类型不止一种（一种主照明一种辅助照明）时，壁灯或天花 辅助照明灯具在梯间照明箱内设时间集中控制；与电梯前室连 通（无门分隔）的过道灯具采用普通开关控制，否则采用红外 感应延时开关控制（自带红外感应开关的灯具无需另设开关） 。 11) 标准层楼梯间及其前室灯具采用红外感应延时开关控制 (楼梯间采用红外感应一体灯)；标准层灯开关应尽量设在不显 眼的位置，且尽量避免与门铃按钮并列紧靠安装，通常定位 100mm,最小50mm。
8）阳台和露台的插座、洗衣机插座采用带开关单相三极插 座，厨房台面插座采用带开关单相二三极插座，其他功能性插 座采用单相三极插座，其余插座（含卫生间风筒插座）采用单 相二、三极插座。
9)有功能性插座的阳台或露台，当净宽≥4米时设一个备用插 座；当净宽＜4米时不设备用插座；无功能性插座的阳台或露 台，当净宽≥4米时设两个备用插座；当净宽＜4米时设一个备 用插座（对于异形阳台净宽按最大尺度的）；阳台或露台的插 座应尽量分设在两端，两个备用插座时应尽量分散布置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、建筑电气专业施工图审查要点
（一）强电方面
1、设计文件审查：
①设计文件编制的依据；
②计算书是否符合要求；
a.计算书内的系数和其他数据选用是否合理；
b.负荷计算按“民规”JGJ/T16（3.4.5）（3.4.6）（3.4.7）
要求计算，（应包括设备容量，需用系数，计算功率，补
偿功率，功率因数，导线计算还应计算电流）；
c.计算电流与保护开关，电线电缆选择是否符合要求;
d.电压降计算（一般距离较远的和应急照明，道路照明，
警卫照明+5%-10%，其他用电设备无特殊规定时为±5%）；
e.计算照度及核算功率密度值，应符合“建筑照明设计标
准”GB50034-2004第6.1节。
2、供配电、照明设计
①用电负荷分级及供电要求。
“供配电系列设计规范”
GB50052-95第（2.0.1）（2.0.2）（3.0.2）条；
②选择导体截面应符合“低压配电设计规范”GB50054-95第
2.2.2条。
并应遵守“电力工程电缆设计规范”GB50217-94；
③配电线路的保护，应在短路电流对导体和连接产生热作用
和机械作用造成危害之前切断短路电流。
“低压配电设计规
范”GB50054-95第4.3.5条；
④突然断电比过负荷造成的损失更大的线路，其过负荷保护
应作用于信号而不应作用于切断电路。
“低压配电设计规范”GB5054-98第4.3.5条；
⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动
作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4.21条；
⑥采用接地故障保护时，在建筑物内应做总等电位联结。
“低
压配电设计规范”第4.4.4条；
⑦当装设漏电电流动作保护电器时应能将其所保护的回路，
所有带电导线断开。
“低压配电设计规范”GB50057-95第
4.5.6条；
⑧住宅供电系统的设计，应符合下列基本安全要求：
a.应采用TT、TN-C-S,TN-S接地方式，并进行总等电位联
结；
b.电气线路应采用符合安全和防火要求的敷设方式配线，
导线应采用铜线，每套住宅进户线截面不应小于10mm²，分支回路截面不应小于2.5mm²；
c.每套住宅的空调电源插座、电源插座与照明，应分路设
计；厨房电源插座和卫生间电源插座宜设置独立回路；
d.除空调插座外，其他电源插座电路应设置漏电保护器；
e.每套住宅应设置电源总断路器，并采用可同时断开相线
和中性线的开关电器；
f.设洗浴设备的卫生间应作等电位联结；
g.每幢住宅的总电流进线断路器，应具有漏电器保护功能。
“住宅设计规范”GB50096-1999第6.5.2条；
⑨住宅的公共部位应设人工照明，除高层住宅的电梯厅和应
急照明外，均应采用节能自熄开关。
“住宅设计规范”第
6.5.3条；
⑩住宅套内的电源插座与照明应分路配电。
安装在1.8M及以下的插座均应采用安全型插座。
“住宅建筑规范”
GB50368-2005第8.5.5条；
⑪常用房间或场所的照明功率密度应符合“建筑照明设计标准”GB50034-2004第六章；
⑫必须安装漏电断路器的设备和场所：
a、属于I类的移动式电器设备及手持式电动工具；
b、安装在潮湿，强腐蚀性等环境恶劣场所电器设备；
c、建筑施工工地的电气施工机械设备；
d、暂设临时用电的电器设备；
e、宾馆、饭店及招待所的客房内插座回路；
f、机关、学校、企业住宅等建筑物内的插座回路；
g、游泳池、喷水池、浴池的水中照明设备；
h、安装在水中的供电线路和设备；
i、医院中直接接触水体的电器医用设备；
j、其他需要安装漏电保护器的场所。
“漏电保护器安装和运行“GB13955-1992第4.5条；
○13报警式漏电保护器的应用：对一旦发生漏电切断电源时，会造成事故或重大经济损失的电气装置或场所，应安装报警式漏电保护器，如：
a、公共场所的照明、应急照明；
b、消防用电梯及确保公共场所安全的设备；
c、用于消防设备的电源，如火灾报警装置、消防水泵、
消防通道照明；
d、用于防盗报警的电源；
e、其他不允许停电的特殊设备和场所。
“漏电保护器安装和运行”GB13955-1992第4.6条；○14除住宅外的民用建筑、厂房和丙类仓库的下列部位应设置消防应急灯具：“建规”11.3.0条；
a、闭楼梯间、防烟楼梯间及其前室，消防电梯间的前
室或合用前室；
b、消防控制室、消防水泵房、自卑发电机房、配电室、
防烟与排烟机房及发生火灾时仍需正常工作的其
他房间；
c、观众厅、建筑面积大于400平方米的展览厅、营业
厅、多功能厅、餐厅、建筑面积大于200平方米的
演播室；
d、建筑面积大于300平方米的地下、半地下建筑或地
下室、半地下室中公共活动房间；
e、公共建筑中的疏散走道。
○15下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：“建规”11.3.5条；
a、总建筑面积超过8000平方米的展览建筑；
b、总建筑面积超过5000平方米的地上商店；
c、总建筑面积超过500平方米的地下、半地下商店；
d、歌舞娱乐放映游艺场所；
e、座位超过1500个的电影院、剧院，座位数超过3000
个的体育馆、会堂或礼堂。
○16人防工程火灾疏散照明和火灾备用照明。
见“人民防空工程设计防火规范”第8.2节；
○17人防工程火灾自动报警系统。
火灾应急广播和消防控制室。
见“人民防空工程设计防火规范”第8.4节；
○18图书馆应设应急照明、值班照明或警卫照明、书库照明宜分区分架控制，每层电源总开关应设于库外。
“图书馆建筑设计规范”JGJ38-99第7.3.4条，7.3.7条；○19档案馆的库区电源总开关应设于库区外，库房的电源开关应设于库房外，并应设有防止漏电的安全保护措施。
“档案馆建筑设计规范”JGJ25-2000第7.3.1条；
○20疏散用的应急照明其地面最低照度不应低于0.51x。
消防控制室、消防水泵房、防烟排烟机房、配电室和自备
发电机房、电话总机房以及发生火灾时仍需坚持工作的
其他房间的应急照明仍应保证正常的照度。
”高规“第
9.2.2条；
○21医院供电宜采用2路电源，如受条件限制，下列用房应有自备电源供电
a、急诊部的所有用房；
b、监护病房、产房、婴儿室、血液病房的净化室、
血液透析室；
c、手术部、CT扫描室、加速器机房和治疗室，取血
室；
d、各部门的消防，疏散设施。
“综合医院建筑设计规范”第5.4.1条；（二）防雷设计：（“建筑物防雷设计规范”GB50057-94）
1、建筑物的防雷分类：（见2.0.1条2.0.2条2.0.3条2.0.4
条）；
2、利用建筑物的钢筋作为防雷装置时（见3.3.5条）；
3、预埋等电位连接板（见6.1.4条6.4.1条）；
4、防侧击雷措施（见3.3.10条3.4.10条）；
5、当电源采用TN系统时，从建筑物内总配电盘（箱）
开始引出的配电线路和分支线路必须采用TN-S系统
（见6.4.1条）；
（三）消防自动报警设计
1、下列场所应设置火灾自动报警系统：
（低规第11.4.1条，交规第9.4.1条9.4.2条9.4.3条）；
2、手动火灾报警按钮的设置。
（见火灾自动报警系统设计规范GB50116-98第8.3.1条）；
3、控制中心报警系统应设置火灾应急广播，集中报警系
统宜设置火灾应急广播。
（火灾自动报警第5.4.1条）；
4、未设置火灾应急广播的火灾自动报警系统应设置火灾警
报装置。
（火灾自动报警第5.5.1条）；
5、消防专用电话设置。
（见火灾自动报警第5.6.3.1条5.6.4条）；
6、除敞开式汽车库以外的I类汽车库、II类地下汽车库
和高层汽车库以及机械式立体汽车库、复式汽车库，
采用升降梯作汽车疏散出口的汽车库应设置火灾自动报
警系统。
（见汽车库，修车库，停车场所设计防火规范
GB50067-97）。
（四）施工图的深度
1、是否符合（建筑工程设计文件编制深度的规定）；
2、设计说明和施工图是否完整；
3、工程总负荷计算和分路负荷计算，应包括设备容量，需
用系数，计算功率，电容补偿量及补偿前后功率因数，
计算电流；
4、末端系统应注明用途和容量（功率）。
