DAF20高效溶气气浮技术方案

合集下载

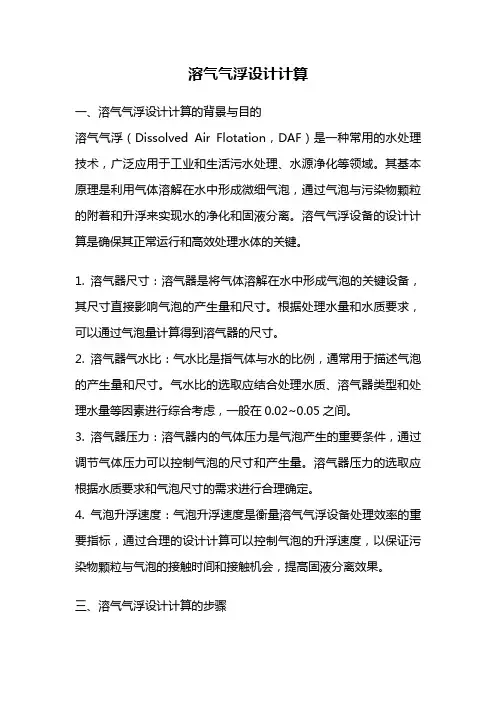

溶气气浮设计计算

溶气气浮设计计算

溶气气浮设计计算一、溶气气浮设计计算的背景与目的溶气气浮(Dissolved Air Flotation,DAF)是一种常用的水处理技术,广泛应用于工业和生活污水处理、水源净化等领域。

其基本原理是利用气体溶解在水中形成微细气泡,通过气泡与污染物颗粒的附着和升浮来实现水的净化和固液分离。

溶气气浮设备的设计计算是确保其正常运行和高效处理水体的关键。

1. 溶气器尺寸:溶气器是将气体溶解在水中形成气泡的关键设备,其尺寸直接影响气泡的产生量和尺寸。

根据处理水量和水质要求,可以通过气泡量计算得到溶气器的尺寸。

2. 溶气器气水比:气水比是指气体与水的比例,通常用于描述气泡的产生量和尺寸。

气水比的选取应结合处理水质、溶气器类型和处理水量等因素进行综合考虑,一般在0.02~0.05之间。

3. 溶气器压力:溶气器内的气体压力是气泡产生的重要条件,通过调节气体压力可以控制气泡的尺寸和产生量。

溶气器压力的选取应根据水质要求和气泡尺寸的需求进行合理确定。

4. 气泡升浮速度:气泡升浮速度是衡量溶气气浮设备处理效率的重要指标,通过合理的设计计算可以控制气泡的升浮速度,以保证污染物颗粒与气泡的接触时间和接触机会,提高固液分离效果。

三、溶气气浮设计计算的步骤1. 确定处理水量和水质要求:根据实际情况确定需要处理的水量和水质要求,包括悬浮物浓度、COD(化学需氧量)浓度、浊度等指标。

2. 计算气泡量:根据处理水量和水质要求,结合经验数据或试验结果,计算得到所需的气泡量。

3. 确定溶气器尺寸:根据计算得到的气泡量,选择合适的溶气器尺寸,通常以气泡产生器的直径或面积来表示。

4. 选择气水比:根据处理水质、溶气器类型和处理水量等因素,选择合适的气水比,一般在0.02~0.05之间。

5. 确定溶气器压力:根据水质要求和气泡尺寸的需求,确定溶气器内的气体压力。

6. 设计气泡升浮速度:根据处理水质和气泡尺寸,设计合适的气泡升浮速度,以保证固液分离效果。

溶气气浮技术说明

溶气气浮技术说明

HS 型溶气气浮使用说明书1、设备用途主要起固—液或液—液分离,同时可以降低COD、BOD、色度等,用于去除废水中的油类与悬浮物。

2、产品性能描述2.1、工作原理:溶气气浮设备通过溶气和释放系统在水中产生大量的微细气泡,使其粘附于废水中密度与水接近的污染物固体或液体微粒上,造成污染物整体密度小于水的状态,并依靠浮力作用使其上升至水面,形成浮渣的形式,通过刮渣机刮去水面的浮渣,去除悬浮物等污染物质, 从而达到净化水质的目的。

2.2、结构特点:溶气气浮整套设备集成化。

结构紧凑、占地面积小、安装运输方便,处理效果好,并采用了回水科技股份有限公司自主研发的高效释放器,释放效率高,产生的微气泡直径小,气泡量大,而且释放器不易堵塞。

2.3、系统组成:溶气气浮设备由七部分构成:加药反应絮凝部分、加压溶气释放部分、气浮分离部分、刮渣部分、出水调节部分、手动排泥部分、电器控制部分等。

2.4、设备构成:溶气气浮设备由气浮设备本体、溶气罐、调压阀、空压机、水泵、刮渣机、释放器、出水调节堰及相关仪表、工艺管、阀件、电气控制柜、操作平台等构成。

2.5、溶气系统:对于气浮设备系统,溶气系统好比是气浮设备的“心脏”,也是气浮设备最主要的部分。

溶气系统主要由水泵、阀门、溶气罐、释放器、空压机组成。

采用内循环方式,通过不间断的溶气和释放过程,达到一个动态的平衡系统。

溶气水是由气浮清水仓的清水通过回流泵提升至溶气罐,在一定的压力下,压缩空气溶解在溶气罐内的水里而形成的气水混合体,;所需的溶解空气通过空压机提供,并由调压阀调节气体流量及压力。

整套溶气系统最大溶气量达10%,且气体溶解度为100%,使气体分散时的微气泡分散均匀,平均气泡直径小于30µm。

2.6、刮渣系统:方形设备采用专业设计的链条式刮渣机,圆形设备采用专业设计的电机式刮渣机,浮渣由刮板自动刮入浮渣槽,该刮渣机运转平稳,刮渣均匀,而且刮板高度可调,能更好的适应各种运行环境,降低泥渣含水率。

ADAF气浮装置简介

ADAF气浮装置简介

原水与通过释放器进入接触区的回流溶气水及其释放的
微气泡充分混合,悬浮物与微气泡结合形成气浮体,进 入布水区,此时较大的气浮体迅速上升至集渣区,较小 的气浮体进入斜板分离区,根据浅池原理,这些气浮体 中的大部分气浮体将在此被去除。密度较大的颗粒将下 沉至气浮装置底部,通过刮泥机将其排出。 (出水)将进入下一级处理单元。
处理后的污水一部分作为回流水回到系统中,大部分水
天津分公司渤西作业区埕北B平台
12
DAF气浮装置及原理图
天津分公司渤西作业区埕北B平台
13


天津分公司渤西作业区埕北B平台
14
DAF气浮装置 简介
DAF气浮装置
天津分公司渤西作业区埕北B平台
2
DAF气浮装置简介

DAF气浮装置是一种用于污水处理的固-液或液-液分离的设备 。该装置通过高压回流溶气水减压产生大量的微气泡,使其与废 水中密度接近与水的固体或液体微粒粘附,形成密度小于水的气 浮体,在浮力的作用下,上浮至水面,进行固-液或液-液分离 。 DAF气浮装置主要包括: (1)高压回流水溶气系统 (2)清水剂、微气泡、固液微粒混合反应系统 (3)斜板分离系统
天津分公司渤西作业区埕北B平台 5
混合反应系统
天津分公司渤西作业区埕北B平台
6
溶气系统




原水总流量的 20 %将通过循环泵用于溶气 ,泵出口压力 0.5 ~ 0.7MPa。 在溶气罐入口通过节流使空气剧烈的与水混合,在这里将溶入大 量的空气。 循环溶气水在进入气浮池之前将通过一定数量的释放器减压。释 放器的数量以最优化的曝气原则决定,一个或多个释放器配有开 关球阀。 压缩空气盘上的空气压力需要调到高于循环泵压力 0.5MPa 。调节 空气流量计使向系统输送的空气量得到最优化的结果。 溶气罐中多余的空气通过放气管释放。以保持溶气罐液位稳定。

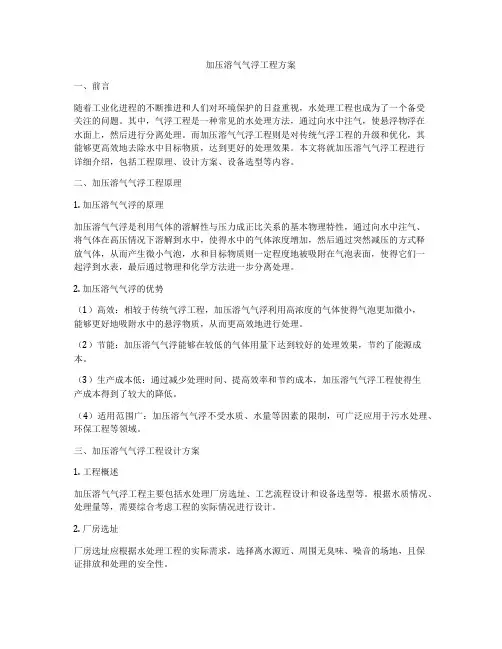

加压溶气气浮工程方案

加压溶气气浮工程方案

加压溶气气浮工程方案一、前言随着工业化进程的不断推进和人们对环境保护的日益重视,水处理工程也成为了一个备受关注的问题。

其中,气浮工程是一种常见的水处理方法,通过向水中注气,使悬浮物浮在水面上,然后进行分离处理。

而加压溶气气浮工程则是对传统气浮工程的升级和优化,其能够更高效地去除水中目标物质,达到更好的处理效果。

本文将就加压溶气气浮工程进行详细介绍,包括工程原理、设计方案、设备选型等内容。

二、加压溶气气浮工程原理1. 加压溶气气浮的原理加压溶气气浮是利用气体的溶解性与压力成正比关系的基本物理特性,通过向水中注气、将气体在高压情况下溶解到水中,使得水中的气体浓度增加,然后通过突然减压的方式释放气体,从而产生微小气泡,水和目标物质则一定程度地被吸附在气泡表面,使得它们一起浮到水表,最后通过物理和化学方法进一步分离处理。

2. 加压溶气气浮的优势(1)高效:相较于传统气浮工程,加压溶气气浮利用高浓度的气体使得气泡更加微小,能够更好地吸附水中的悬浮物质,从而更高效地进行处理。

(2)节能:加压溶气气浮能够在较低的气体用量下达到较好的处理效果,节约了能源成本。

(3)生产成本低:通过减少处理时间、提高效率和节约成本,加压溶气气浮工程使得生产成本得到了较大的降低。

(4)适用范围广:加压溶气气浮不受水质、水量等因素的限制,可广泛应用于污水处理、环保工程等领域。

三、加压溶气气浮工程设计方案1. 工程概述加压溶气气浮工程主要包括水处理厂房选址、工艺流程设计和设备选型等。

根据水质情况、处理量等,需要综合考虑工程的实际情况进行设计。

2. 厂房选址厂房选址应根据水处理工程的实际需求,选择离水源近、周围无臭味、噪音的场地,且保证排放和处理的安全性。

3. 工艺流程设计加压溶气气浮工程的工艺流程包括预处理、溶气、气浮、沉淀过程等。

通过对原水的预处理,将水中的杂质去除,再在高压条件下注气、释放气体,最后进行气浮与沉淀的过程,达到处理水的目的。

DAF气浮池施工方案(合格)

DAF气浮池施工方案(合格)

中国石油广西石化1000万吨/年炼油工程厂区污水处理场DAF气浮池施工方案(修订版)编制:审核:批准:大庆油田建筑公司二00八年三月目录1.0 编制说明 3 1.1 编制依据 3 2.0 工程概况 4 2.1 工程名称、地点 4 2.2 主要工程内容及工程量 5 2.3 工程质量目标 5 2.4 工程工期目标 5 2.5 工程特点及施工难点 5 2.6 针对工程特点、难点所采取的主要对象 6 2.7 工程施工条件 6 3.0 施工组织7 3.1 施工管理组织结构7 3.2 施工管理劳动力计划8 4.0 施工进度计划8 4.1 施工部署8 4.2 施工顺序8 4.3 各阶段施工进度控制目标8 5.0 质量、安全、HSE保证措施8 5.1 质量保证体系8 5.2 HSE体系正常运行的保证措施16 5.3 保证安全生产,文明施工的规定措施18 6.0 施工技术方案19 6.1 测量施工方案19 6.2 基坑土方开挖施工方案24 6.3 钢筋工程施工方案25 6.4 模板工程施工方案36 6.5 混凝土工程施工方案44 7.0 施工方案用器材计划53 7.1 施工方案用施工机具、器材计划53 7.2 施工方案用材料计划54DAF气浮池施工方案1.0 编制说明1.1 编制依据1.1.1本施工组织设计编制依据中国石油天然气股份有限公司广西石化分公司提供的中国石油广西石化1000万吨/年炼油工程污水处理场招标文件及招标咨询及答疑。

1.1.2 施工图纸及相关技术资料和有关程控文件等。

1.1.3 按照中国石油广西石化1000万吨/年炼油工程一体化管理组提供的“中国石油广西石化1000万吨/年炼油工程技术标格式”的规定编制。

1.1.4 根据国家相关施工验收规范,石油化工行业施工规范,化工建设项目施工组织设计标准(HG 20235-93)等。

1.1.5 本公司质量管理手册,施工人员、机械设备、材料配备情况和内部劳动定额,本公司同类工程施工经验和研究成果等。

高效溶气气浮装置技术选型手册

高效溶气气浮装置技术选型手册

高效溶气气浮装置技术选型手册
高效溶气气浮装置主要用于水中比重近于1.0的微细悬浮颗
粒的分离和去除。

高效溶气气浮装置(DAF)就是在水中通入大量
微细气泡,使其粘附于杂质颗粒上造成整体密度ρ<1.0的状态,
靠浮力使其上升至水面而使固液分离的一种净水方法。

工作原理:
主要利用微气泡发生装置产生的溶气水中的微气泡,与水中的微
细悬浮颗粒粘合在一起,随气泡浮升到水面,形成浮渣,使水中
微细悬浮颗粒得到去除。

主要特点:
➢外形紧凑,占地小。

➢设计合理,电耗省。

➢溶气效率高,操作方便,维护简单。

➢处理效果稳定,机电仪实现了一体控制。

➢按不同的水质及工艺要求:
➢可提供单微气泡发生装置或双微气泡发生装置;
➢可提供溶气水压力调整系统。

适用范围:
➢造纸白水纸浆回收及清水回用
➢各种重金属离子的去除
➢炼油废水、油污分离
➢制革废水杂质去除
➢印染废水色度及杂质去除
➢各类生物处理后污泥、膜的固液分离
➢污泥浓缩
技术参数表:
注:溶气水回流比按30%设计;水力表面负荷:3~5m 3/m 2·h ;停留时间:15~30min 。

外形结构图
刮沫机
溶气系统气浮池体平台栏杆1234。

溶解气体浮选法(DAF)在矿业和矿物加工中的潜在应用

溶解气体浮选法(DAF)在矿业和矿物加工中的潜在应用
细 粒/ 细粒 矿物 的 回收率 。但是 , 浮选柱 中不 同 超 在
了, 但是 浮选 最近 才在环境 工 程 、 学工 业和 食 品工 化 业 中得到 应用 。D AF法 ( 解气 体 浮选 法 ) 加 压 浮 溶 、
选 法 于
失 主要决 定 于颗粒 本 身性 质 ( 量 小和 惯 性 小 ) 是 质 , 由于颗粒 与气 泡碰撞 几率 低造 成 的 。很 多作 者还 发 现 了在细 颗粒 与尺 寸大 的气泡 相互 作用 时颗 粒 向气
泡 上高效 附着 的方 法 。
已经 提 出了很 多解决 这个 问题 的方 法 , 是 , 但 其
在矿 物加 工领 域 中 , 种 常用 的浮选 设 备 都 不 各
能 产生 这 么 微 小 的气 泡 , 一 般 产 生 较 大 的 气 泡 而
矿 物浮选 和 污水浮 选之 间 的区别 与被分 离 的固 体 颗粒 的浓度 和 引人 到 浮 选 槽 中的气 体 体 积有 关 。 DA F浮选 中矿 浆 的固体 浓度 较低 ( ~ 3 ) 而在 1 , 矿 物浮 选 中矿 浆 固体 浓 度 较 高 ( 0 ~ 4 ) 3 O 。在 DA F体系 中 , 浮选过程 只应 用 了空 气在 水 中 的溶解 性 质 , 解过 程遵 循 亨 利 定律 。在 6个 大 气 压 下饱 溶 和 的含有 5 ~ 1 7g m。 气 的稀 液 溶与 要 处 理 的 9 1 / 空 水( 循环 水 ) 合 , 给 到 浮选 槽 中 。循 环 水 与 新 给 混 并 人 的水 体 积 比为 0 3 . 。这个 值 相 当于 2 ~3 . ~0 5 O 0
1 概 述
浮 选 技 术 在 矿 物 加 工 中 已 经应 用 一 个 多 世 纪
尺 寸 的气 泡 ( 0 ~ 6 0 m) 也 要 有 大 尺 寸 气 泡 。 1 0 0 ,

溶气气浮操作说明

溶气气浮操作说明

气浮操作说明操作规程江苏泉溪环保设备有限公司气浮操作规程本套设备包括调节池,气浮池,溶气罐,水泵等电机设备。

本设备电源采用三相四线制。

380v本设备采用手动控制,污水泵为手动控制。

一开机准备1)检查电源电压是否正常,电器控制系统正常,电机运行正常,运行方向正确。

2)设备第一次开机时,应采用清水按流程示意流经设备和管道,检查设备和管道中有无异物。

3)长期停机后第一次开机,应手动转电机,检查其是否转动灵活。

二设备开机1 配药1)将水和药投入加药桶内,开启搅拌机,将药搅拌均匀。

PAC配制浓度为30%,PAM配制(PAM搅拌时间不低于35分钟)浓度为0.3%。

2 配制溶气水打开溶气罐进水阀,进气阀。

启动空压机和溶气泵,将水位保持在1/3—1/2之间。

压力在0。

25—0。

35Mpa.配置溶气水时不能开启出水阀门。

1)打开溶气水出水阀,调节溶气水使其在气浮接解池内分布均匀。

2)打开污水进水阀,加药阀。

开启污水泵和加药泵。

调节污水进水量。

3)观察沉淀池水中的矾花的大小,调节加药量(矾花颗粒直径为1mm以上最佳)定期给污泥池排泥和气浮刮渣。

(渣厚3—5厘米)三设备停机1)先关闭污水泵,再关加药泵,然后关闭加药泵出药阀.2)启动刮渣机.刮清气浮池上部浮渣,关闭刮渣机.3)停止进水十分钟后关闭溶气罐进水阀和进气阀.然后关闭管道泵,空压机.4)关闭总电源.四、日常维护1、每周检查1)检查设备的电气线路和停止功能是否正常;2)检查设备的运行状态是否平稳,是否有异常响声。

2、每日检查1)检查整机运行是否正常,是否有异常响声;2)每天至少运行一次, 每次至少运行60分钟; 3、减速机中的润滑油需定期更换,一般设备投入正常使用,运转半个月后需更换新油,以后每隔三个月更换一次油,平时应注意减速器油位(具体维护参见减速机使用说明书)。

五注意事项1)设备必须定有专人操作2) 溶气罐最高运行压力不得超过0.4Mp a。

3) 调节设备进水量时注意水泵出水水管内压力不易太大,以避免水泵负荷太大,影响水泵的使用寿命。

加压溶气气浮三种基本流程的特点

加压溶气气浮三种基本流程的特点

加压溶气气浮三种基本流程的特点英文版Pressurized dissolved air flotation (DAF) is a widely used water treatment process that effectively removes suspended solids, oils, and other contaminants from water. There are three basic processes involved in pressurized DAF: saturation, flotation, and separation.The first step in the process is saturation, where air is dissolved into the water under high pressure. This is typically achieved using a compressor or a pump to force air into the water. The high pressure ensures that the air is fully dissolved, creating a supersaturated solution.Next, the supersaturated water is released into a flotation tank where the pressure is rapidly reduced. This causes the dissolved air to come out of solution in the form of tiny bubbles. These bubbles attach to the suspended solids and oils in the water, forming a froth at the surface.The final step in the process is separation, where the froth is skimmed off the surface of the water. This removes the contaminants along with the froth, leaving behind clean, treated water.Overall, pressurized DAF is a highly efficient and effective water treatment process. It can handle high levels of contaminants and produce high-quality treated water. Additionally, it is relatively easy to operate and maintain, making it a popular choice for a wide range of applications.完整中文翻译加压溶气气浮(DAF)是一种广泛使用的水处理工艺,能够有效地去除水中的悬浮固体、油脂和其他污染物。

溶气气浮操作说明

溶气气浮操作说明

溶气气浮操作说明一、介绍溶气气浮是一种常用的水处理技术,主要用于去除水中悬浮颗粒、沉积物和悬浮物质。

本文档将详细介绍溶气气浮的操作步骤和注意事项。

二、操作步骤1. 准备工作在进行溶气气浮之前,首先需要做好一系列的准备工作,包括清理溶气气浮设备、准备活性炭、添加剂和溶气气体等。

2. 调节气体流量打开溶气气浮设备上的溶气气体调节阀,根据水处理工艺的要求,调整溶气气体的流量。

注意,气体流量过大可能会导致气泡过大,影响气浮效果,而气体流量过小则无法有效去除悬浮物。

3. 水池水位控制根据设备的要求,通过调节进水阀和排水阀来控制水池的水位。

通常情况下,水池水位应保持在设备指定的范围内,以确保气浮设备的正常运行。

4. 活性炭添加根据水处理工艺需要,将适量的活性炭添加到溶气气浮设备中。

活性炭可吸附水中的有机物质和某些重金属离子,提高水质的净化效果。

5. 添加溶气剂选择适当的溶气剂,按照要求的剂量将其添加到溶气气浮设备中。

溶气剂可增加气泡的持久性和稳定性,提高气浮效果。

6. 操作溶气气浮设备根据设备的操作要求,启动溶气气浮设备,并根据设备指示调整溶气气体流量。

同时观察气泡的大小和分布情况,确保气浮效果良好。

7. 调节水质参数根据水处理工艺的要求,对水质参数进行调节。

包括pH值、浊度、悬浮颗粒的浓度等,以确保水质符合要求。

8. 监控和维护在气浮过程中,要定期监测溶气气浮设备的运行状态和水质参数变化。

如有异常情况出现,及时进行调整和维护,以确保设备的正常运行。

三、注意事项1. 操作人员应熟悉溶气气浮设备的操作流程和工艺要求,并具备必要的安全意识。

2. 注意溶气气体的流量调节,过大或过小都会影响气浮效果,需要根据实际情况进行调整。

3. 定期清理溶气气浮设备,防止气泡管道堵塞,影响气浮效果。

4. 剂量控制要准确,溶气剂和活性炭过量添加都会造成不必要的浪费。

5. 定期检查气浮设备的运行状况和水质参数,及时处理异常情况,确保设备的正常运行。

溶气气浮一体机说明

溶气气浮一体机说明

溶气气浮机使用说明书一、项目概述当前,国家关注环境保护工作,越来越重视环境污染问题,废水治理作为一个老大难问题,一直困扰着各个企业,尤其是一些中小型企业,如造纸、食品、印染、石油、化工、医药等企业,由于资金和技术等方面的制约,进口设备上不起,即时投巨资安装处理设备,往往也因为巨额的运行费用而开开停停,以应付环保部门的检查。

针对目前这种现状,我公司参考国外先进技术,研制开发了DAF系列溶气气浮技术与成套设备,效率更高,成本更低,维护操作更简单。

其处理效率和效果远远高于目前传统常规气浮,是各种气浮的最新换代产品。

二、结构特点及工作原理1、构组成:①槽体②微气泡发生器③容器装置④配药装置⑤排泥槽⑥出水管2、结构特点:由于槽体制造上的特点,它是以高效率的溶气机理,经分置的微气泡发生器,将原水、溶气水及药品(一切线旋流进入)得以快速结合、释放、絮凝、升浮、微气泡均匀、密度大,至槽体中上部时,升浮速度趋于稳定零速度,形成立体微循环状态,保证了微气泡与废水中的絮凝体充分接触、结合。

不论在结合过程中或已经结合的絮凝物,都不会受外力而被破坏其结合,絮凝物浮层稳定。

3、工作原理:配药装置:药品经流量计、溶解、过滤、胶板泵送(按一定的工艺配比)至气浮槽内微气泡发生器,同时原水及经溶气水(为减少处理负荷,溶气水可用原水)分别进入气泡发生器,经溶水器装置的相对稳定的压力作用,高密度的溶气水与药水、原水能快速释放压、升浮,保证了微气泡与废水中絮凝体充分接触结合,微气泡带动悬浮物上浮之中上部时形成了稳定的浮层,立体微循环也趋于稳定,悬浮物在结合过程中不易受外力破坏其结合,清水在立体微循环作用下,在槽体中下部澄清区周围储存,经清水排出口排走。

当絮凝物在槽体上平面形成稳定的浮层,且逐渐升高到一定水平面时,自然从带倾斜的排泥槽排走,无需增加动力设备,当需定时排污时,关闭各出水(清水阀)阀,液位即可上升,浮层全部排除彻底。

另外底部没有排污阀,沉淀底部的污物可定期排污。

溶气气浮机设备方案

溶气气浮机设备方案

溶气气浮机设备方案一、引言溶气气浮(DAF)是一种常见的水处理技术,广泛应用于污水处理、饮用水净化和工业废水处理等领域。

本文将介绍一种高效的溶气气浮机设备方案,旨在提高处理效率和降低运行成本。

二、设备原理溶气气浮机设备通过将气体溶解到水中,利用气泡的浮力将悬浮物团聚成大颗粒,从而实现悬浮物的分离。

其主要工作原理包括以下几个步骤:1. 溶气阶段:将气体通过增压装置注入到水中,并利用溶解气体的能力使气体溶解到水中;2. 络净阶段:在溶气气浮池中加入混合悬浮物的原水,在适当的条件下,利用鳞状气泡将悬浮物与气泡迅速接触并附着,形成浮团;3. 浮升阶段:浮团上升到液面并形成浮泡层,再经过收集装置的收集和排出,达到分离悬浮物的目的。

三、设备配置针对不同的处理需求,溶气气浮机设备的配置可以有所差异。

以下是一种常见的配置方案:1. 溶气系统:包括气体供应装置、增压装置和溶气槽。

气体供应装置一般选择空气压缩机,增压装置用于将气体压力提高至所需压力,而溶气槽则用于将气体溶解到水中。

2. 絮凝剂投加系统:用于投加絮凝剂以促进悬浮物的凝聚作用,一般包括絮凝剂储存装置、投加泵和混合装置。

3. 溶气气浮池:池体一般采用刚性材料构建,具有合理的倾斜角度和尺寸,以便于气泡与悬浮物迅速接触和聚集。

另外,溶气气浮池还应配备气液分离装置和浮渣集中装置。

4. 浮渣收集系统:包括浮渣收集槽和排泥泵。

浮渣收集槽用于收集和存储浮渣,排泥泵用于将浮渣排出系统。

5. 控制系统:用于对整个设备进行监控和自动控制,包括传感器、仪表、控制阀等。

四、设备优势这种溶气气浮机设备方案具有以下优势:1. 高效:通过高效的气泡产生设备和合理的池体设计,能够提高气泡接触到悬浮物的机会,从而提高处理效率。

2. 稳定性好:控制系统的精确控制能够保持设备的稳定运行,避免因处理水质波动而导致的效果下降。

3. 节能:采用能效高的空气压缩机和溶气槽,使得气体的利用率最大化,从而降低运行成本。

溶气气浮操作说明(一)2024

溶气气浮操作说明(一)2024

溶气气浮操作说明(一)引言概述:溶气气浮操作是一种常用的污水处理方法,通过在水中注入气体,使气泡与悬浮物质发生作用,从而起到去除污染物的作用。

本文将详细介绍溶气气浮操作的步骤和注意事项。

正文:1. 溶气气浮操作的前期准备a. 确定操作的污水处理量和处理水质要求b. 检查气浮设备的运行状况和相关管道的连接情况c. 准备好所需的药剂和气体供应设施2. 气浮装置的开机准备a. 检查气浮装置的控制阀、压力表和流量计的正常工作b. 打开进水阀和排水阀,排除管道中的空气和异物c. 检查气浮槽内部的清洁情况,保证无杂质3. 溶气气浮操作的步骤a. 将污水通过进水管道导入气浮槽,控制好进水流量b. 注入气体,通常使用氧气或二氧化碳,控制好气体的注入量c. 启动气浮装置,调节好气浮槽内的压力和气泡产生的速度d. 悬浮物质与气泡发生作用,迅速浮到水面形成浮渣e. 清除浮渣,可以使用刮泥机或人工清理,并及时排出4. 溶气气浮操作的注意事项a. 气体注入量应适量,避免气泡裂化或污水溢出b. 药剂应按照比例添加,不可过量或不足c. 定期检查气浮设备的运行情况,如压力变化、气泡产生等d. 注意悬浮物质的种类和浓度,根据情况调整操作参数e. 遵守操作规程,定期进行设备的维护保养和检修5. 溶气气浮操作的效果评估a. 定期监测处理后的水质,比较前后差异和是否达到要求b. 根据处理效果,调整操作参数,进一步提高溶气气浮效果c. 分析悬浮物质的特性和去除效率,优化操作步骤和药剂使用总结:溶气气浮操作是一种有效的污水处理方法,通过注入气体使悬浮物质浮出水面,达到净化水质的目的。

正确的操作步骤和注意事项能够保证溶气气浮的效果和设备的长期稳定运行。

通过定期评估和改进操作,可以进一步提高污水处理效果和设备的综合性能。

溶解气体浮选法(DAF)在矿业和矿物加工中的潜在应用

溶解气体浮选法(DAF)在矿业和矿物加工中的潜在应用

溶解气体浮选法(DAF)在矿业和矿物加工中的潜在应用4国外金属矿选矿2007.6薹叠避溶解气体浮选法(DAF)在矿业和矿物加工中的潜在应用R?T?罗德里古斯等摘要在矿物加工及水处理和水再利用中使用的常规浮选法和非常规浮选法目前在矿业中也得到迅速推广应用.应用微气泡(30~100m)的常规浮选法可以用来浮选回收细矿物颗粒(&lt;30m).应用这些微气泡也可以对固液进行分离,以除去水中的污染物.联合应用小气泡和大气泡的浮选机可以改进分选指标,特别是分离超细颗粒(&lt;5m).随着气泡尺寸的减小(通过喷射产生小的气泡),气泡表面积通流增大,捕俘的细颗粒增多.应用微气泡的DAF(溶解气体浮选)法多年来已经在水,废水和市政污水处理中得到了应用,现在逐步应用到矿山环境工程领域中.这个方法在很多情况下优于沉淀法,过滤法和应用天然或人造吸附剂的吸附法.该法的目的是除去油滴(乳浊状的和非乳浊状的),离子(重金属离子或阴离子)和水处理中形成的沉淀.该法的优点是处理过的水质量高,启动快,处理能力大,得到的泥浆浓度高.用DAF法还可以用于处理矿山卡车冲洗水,矿山酸性排水和固液分离水.本文评述了DAF法在回收细粒矿物和除去矿山废水中的污染物方面的新应用.重点叙述了DAF设备的设计特点.关键词浮选絮凝溶解气体浮选微气泡DAF1概述浮选技术在矿物加工中已经应用一个多世纪了,但是浮选最近才在环境工程,化学工业和食品工业中得到应用.DAF法(溶解气体浮选法),加压浮选法和用微小气泡(30~100m)浮选法最常用于除去水中的胶体,细颗粒和超细粒污染物,沉淀,离子,微生物,蛋白质,分散状态和乳化状态的油滴.在矿物加工领域中,各种常用的浮选设备都不能产生这么微小的气泡,而一般产生较大的气泡(600~2500m).大多数研究者认为,在浮选机中缺少中等尺寸的气泡是很细的有矿粒,特别是粒度小于13p.m颗粒不能有效被气泡捕俘而损失掉的主要原因,也是矿物加工中存在的老问题.细粒损失主要决定于颗粒本身性质(质量小和惯性小),是由于颗粒与气泡碰撞几率低造成的.很多作者还发现了在细颗粒与尺寸大的气泡相互作用时颗粒向气泡上高效附着的方法.已经提出了很多解决这个问题的方法,但是,其中大多数还没有在实践中应用.在用浮选除去废水中的细颗粒时,因为应用了微小气泡,情况发生了根本变化,由此可以得到如下结论,在矿物浮选中为了回收细粒矿物,在浮选槽中应该提供尺寸分布广泛的气泡,即既有微小或中等尺寸的气泡(100~600m),也要有大尺寸气泡.这是一个挑战性的课颗.应用装有不同种类喷嘴的浮选柱产生的气泡尺寸比常规浮选槽产生的气泡尺寸要小,因而提高了细粒/超细粒矿物的回收率.但是,在浮选柱中不同尺寸气泡分布率的测定还缺乏,对粗颗粒的回收率还很低,这是浮选柱大多数还只用于精选回路中的原因.矿物浮选和污水浮选之间的区别与被分离的固体颗粒的浓度和引人到浮选槽中的气体体积有关. DAF浮选中矿浆的固体浓度较低(1~3),而在矿物浮选中矿浆固体浓度较高(30~4O).在DAF体系中,浮选过程只应用了空气在水中的溶解性质,溶解过程遵循亨利定律.在6个大气压下饱和的含有59~117g/m.空气的稀液溶与要处理的水(循环水)混合,并给到浮选槽中.循环水与新给人的水体积比为0.3~0.5.这个值相当于2O~30 L空气/m.水.而在矿物浮选或分散空气浮选中,要将10ITI.的空气分散到1ITI.矿浆中,为DAF浮选法中的空气用量的500倍.在DAF中,微气泡只能用来捕俘小而轻的固体,与水的密度相近的金属离子氢氧化物絮团,细菌等.而在矿石浮选机中所产生的气泡直径为600~2500m,不适于浮选分离这么细的颗粒.2007.6国外金属矿选矿5DAF法可能在以下矿业领域得到应用:1)在固液分离和水循环(如浓密机中)中;2)从工艺水中除去离子,如果不除去这些颗粒,它们会活化浮选厂中的脉石矿物;3)处理浮选过的液体排出液,以除去污染的阴离子,油滴和乳浊液,重金属离子,胶体沉淀,残余的有机捕收剂和起泡剂;4)处理矿山酸性排水,以除去中和后产生的固体;5)处理矿山设备,运输汽车和大型机械的清洗水,以便再用;6)处理浮选精矿过滤出的水;7)回收有价值的离子(Au,Pt,Ag和Pd);8)处理细粒矿物.本文的主要目的是评述微气泡在矿物加工和矿业中的实际应用,并展望了该法将来在以下两个方面的发展前景:细粒和超细粒的浮选和用浮选法从矿山酸性排出水及废水中除去颗粒.1.1微气泡的产生及加压时空气的溶解在比大气高的压力下(3~6大气压)空气溶解在水中,当这种预先被空气饱和的水(处理过的循环废水)压力降低时就会产生气泡.当这种过饱和的水通过针状阀或特殊构造的孔时,就会形成直径为3O~100m气泡云.这种气泡的外观如图1所示. 形成的尺寸较大的气泡和微气泡的情况如图2所示.图1在水介质中上升的微气泡和用LTM-B尺寸测量仪测出的微气泡的数字图像微小的球形气泡在符合斯托克斯定律的层流中上升.在冷水中由于水的黏度较大,微气泡的上升速度很慢(在20℃时直径为70m的气泡上升速度为9.6m/h).一些纳米气泡和微气泡的尺寸小于肉眼看得见的范围,它们反射各个方向的光,像雪一样.这可以解释气泡为什么像在水中缓慢上升的云一样,有时称作白色的水.图2用LTM?B尺寸测量仪测出的尺寸较大的气泡和微气泡的数字图像附着到絮团外或捕俘到絮团内的微气泡大幅度提高了絮团的上升速度.单个絮团的上升速度与它的尺寸,密度,附着的气体的体积,团聚体的形状, 水的温度和流动条件有关(见表1).表1不同尺寸气泡特性对比气泡尺寸/m2050100lcm.中气泡个数126000010000014000lcm.气泡表面积/an.2312606气泡上升速度/m?h1201.2颗粒与微气泡之间相互作用的机理Gochin等人提出了在DAF法中颗粒是否一定要具有疏水性的问题.这些作者认为,为了提高从排出液或废水中浮选固体的效率,在工业上不一定需要将表面活性剂添加到悬浮液中.一些研究者提出通过气泡机械捕俘到絮团结构中来对亲水颗粒进行微气泡浮选.所以,此时颗粒的团聚是用DAF法进行固液分离的关键因素.Gochin等人还研究了在表面活性剂和不同聚合絮凝剂存在时石英和硅石的DAF分离.试验结果表明,只有在表面活性剂吸附在石英一溶液界面上时才能进行微气泡浮选.但是,他们认为在用微气泡浮选时,气泡与颗粒相互作用的机理与通常的疏水附着机理不同,即:1) 气体在固体表面上的成核现象.流出喷嘴的一部分溶解在水中的空气没有转变为气泡,而仍留在溶液中,并在颗粒表面上形成气核.在这种情况下,气泡核在固液界面上长大(如图3所示).这种机理与颗粒表面的疏水性无关,因此借助于这种机理可以浮选亲水颗粒(如图4所示),例如不用捕收剂而用DAF法浮选亲水的氢氧化铁.6国外金属矿选矿2007.6图3被十二胺(捕收剂)覆盖的石英颗粒上的'气核和徽气泡的长大图4在没有捕收剂存在时用DAF法浮选胶体Fe(OH)3沉淀2)絮团捕俘微气泡,并将其捕俘到絮团中,形成充气的絮团.气泡进入氢氧化铁絮团中,并保留在其中就是这种现象(如图5所示).因此,由于气泡的捕俘,气泡一颗粒团聚体的密度大幅度减小.这种现象是众所周知的.图5被捕俘在絮团(胶体氢氧化铁沉淀)中的气泡3)团聚体被上升的气泡(图6所示的"云")所夹带.这相当于气泡(附着在颗粒上)机械携带颗粒(团聚体).这种现象决定于流体动力学和气泡尺寸分布.图6被上升气泡所机械夹带的团聚体仅在用微气泡时会发生机理(1)和机理(2),而在用尺寸大的气泡时不会发生这两种机理.用这些可以解释在DAF法中,不需要捕收剂和起泡剂,在浮选槽的顶部可形成厚而稳定的泡沫层.气泡颗粒集合体的上升速度决定于颗粒(集合体)的粒度,絮团中捕俘的气泡的多少.在矿物处理中,由气体在矿物表面上成核作用浮选细粒或超细粒与矿粒是否具疏水性无关.如果脉石矿物为细颗粒,那么浮选没有选择性.疏水颗粒与微气泡之间的相互作用力一般比较强(强度大,作用快),所以,其选择性比与亲水矿粒作用的选择性要高.2在矿物加工中微气泡浮选的应用由于微气泡对粗粒密度较大的矿粒的上升力小,甚至在高固体浓度的矿浆中情况也是如此,所以,早期在矿物回收中应用微气泡未获得成功.最近,对不同矿物所进行的小型分批试验中,由喷射产生的微气泡(平均直径为40m)与实验室浮选机产生的尺寸较大的气泡一起使用,分选指标比选矿厂标准浮选机指标改善了.l816,l4]若$l2l0,5060708090铜心收率,%图7用常规方法产生的气泡浮选和在4个大气压下被空气饱和的水减压时产生的微气泡浮选(DAF)时精矿品位与回收率之间的关系曲线一一标准浮选试验:A--DAF用铜镍矿石研究DAF法的应用前景.在276kPa压力下用空气或氩气对矿浆加压,将这种加压的矿浆给到浮选柱中减压,以产生微气泡.早期研究工作得到以下结论:溶解气体产生的气泡可与浮2007.6国外金属矿选矿7选柱中的喷嘴产生的常规气泡一起使用.对选矿厂浮选柱实际观察结果表明,尺寸很细小的气泡将尾矿夹带走.微气泡会强化这种现象.了试验(表2).与标准浮选试验相比,喷入小的气泡稍稍提高了矿粒的回收率(2),但加速了矿粒的浮选速度(图7).所获得结果表明,微气泡可增强我们在实验室中用微气泡和常规尺寸气泡进行对矿粒的捕俘(见表3).表2有溶解气体产生的徽气泡存在时不同矿物浮选研究作者矿物体系内容分离研究结果表明,用DAF法可以选择性地从石英中回收锡石颗粒影响锡石回收率和选择性的Solari锡石主要因素是在捕收剂存在时两种矿物的表面化学性质(需要一定的疏水程度)和DAF的操作参数(搅拌强度,固体含量,饱和压力,喷射压力和提升能力).Guerra等人煤作者对比了DAF法,常规浮选法,絮团浮选法和油团絮法浮选细粒煤的指标.Y alcin等人细粒磁铁矿研究发现,在用氩气作浮选气体时,矿浆中气体溶解气泡的存在对精矿品位和回收率影响很大.由空化管和浮选柱产生的气泡可以提高细粒矿物的浮选指标.在引入空化管的浮选装置中,细粒硅Zhou等人细粒硅石和硫化锌石和硫化锌沉淀的浮选速度加快了.预计这种吹泡方法可用于未来浮选装置设计中.产生微气泡的简单空化管可改进煤的浮选通过将添加有浮选药剂的矿浆泵到空化管中,由自然溶Hart等人煤解在水中的气体产生微气泡.不需要外加空气.这种微气泡通过在煤粒表面上形成气核,成为辅助捕收剂.增强煤粒浮选槽中较大气泡的附着能力.气泡尺寸的减小对浮选速度的影响要比气体流量的增大影响强得多.用这可以解释能够产生微气Y0011煤和金泡的新式柱形浮选机的不断问世.表3硫化铜矿石浮选指标标准浮选试验引入微气泡(DAF)时间rainCu累积品位/Cu回收率/水回收率/Cu累积品位/Cu回收率/水回收率/ 115.560.05.714.964.26.72l4.672.78.414.175.69.7314.276.29.413.878.811.013.68O.411.613.282.813.59l2.584.6l6.8l2.186.4l9.2尾矿0.1715.483.20.1613.68O.8实际浮选夹带的浮选速度常数实际浮选夹带的浮选速度常数的/Cu//rain一的/Cu//rain一63.31.33.166.51.13.5注:在4个大气压F空气过饱的水减压时产生微气泡.可以认为,随着气泡尺寸分布的减小(引入小气泡),气泡表面积通量和对细颗粒的捕俘几率增大.预料这种"吹泡"方法可以用于未来浮选机设计中.Peng等人观察到,只是单一的微气泡不能改进细矿粒的浮选,他们还证明,联合使用微气泡和常规尺寸的气泡可以提高矿物总的回收率,特别是细颗粒的回收率.Peng等人指出,在浮选中大量的水也被回收到泡沫产品中,而Fuerstanau认为,石英颗粒不是机械夹带,而是被气泡浮选回收.Peng等人认为,是由于细颗粒与小气泡之间的碰撞几率提高,而不是由于机械夹带几率增大,使得喷入溶解空气浮选效率提高.但奇怪的是,Peng等人在用烧绿石颗粒试验时发现,用微气泡浮选获得的水回收率与矿粒回收率之间具有线性关系,这种情况可能是由于矿泥粒度太细,矿粒只能依靠机械夹带被回收所致.这些微气泡正好促使机械夹带现象发生,由于水回收率增大,更加重了对细粒脉石矿物的机械夹带.这些作者由此得到以下结论:除非找到降低细粒脉石矿物机械夹带的措施,否则微气泡浮选法可能就不会有什么实际应用价值.对这些争论还需要进一步研究.但明显的是,微气泡捕俘小颗粒比尺寸较大的气泡要好.脉石的机械夹带,水的回收,细粒有用矿物与脉石矿物的富集比,气泡的兼并和微气泡向尾矿中的夹带等问题当然还需要进一步研究.3微气泡浮选法在环境工程中的应用DAF法的优点是处理的液流体积大(100~2000m./h),设备占地面积小,处理过的水质量高,产生的泥渣浓度大,设备启动快和操作可靠性高. 斯堪的纳维亚国家在多个新领域中开发应用微气泡浮选,使这种工艺得到普遍应用,并组织召开了多次讨论会和学术大会.近五年来.召开了两次平行的专业会议.交流了矿物浮选及在水和液流处理中应用浮选的经验.积累了在矿物加工,冶金,化工,石油和市政废水处理和废水处理中浮选应用的经验,这可以使废水得到有效地再利用.8国外金属矿选矿2007.6近2O年来,DAF法在除去废水和其它工业工艺液流中的污染物和回收副产品中得到推广应用. DAF工艺比较简单,而且近年来对操作参数,气泡发生系统和设备的设计进行了很大改进.因而,近几年来,DAF法的应用范围扩大到传统和非传统的水和工业液流处理中.Mavros等人评述了DAF法在环境工程中应用前景,提出了一些新的概念,出现了一些非常规的浮选装置.一些论文评述了在环境工程中所用的以下浮选法(一般优于絮凝)的基础理论,工艺和特点:絮凝浮选法(FF法),引入空气浮选法,利用喷嘴的浮选法, 浮选柱,离心浮选和喷射浮选法.由于现在有高效和浮选药剂及分离制度,絮凝法和浮选法在很多领域具有作为主要或辅助过程的潜力.根据Haarhoff等人的看法,目前的大趋势是缩短絮凝时间,增大DAF法的处理能力,研制紧凑的(占地面积小)高效处理设备.与常规成功的浮选法需要大的气泡和只能分离大的絮团不同,高效的DAF法设备可以高的处理能力很容易除去小的团聚体.在巴西我们找到了DAF法非常规浮选法的应用范围,即用浮选法处理被污染的海水,再给到海滨的海水池中;用浮选法处理被污染的公园湖水,甚至河水.DAF装置除去藻类,固体和腐植酸的处理能力已经达到25000m./h.由上述结果可以得到以下结论,即未来的DAF法工艺可以有效地处理矿山和很多其它工业部门的废水,不仅可以满足立法规定的标准要求,而且可以使水得到回收和再次应用.3.1DAF法在环境工程中的应用DAF法在矿山和冶金工业环境工程方面的应用虽然还不太多,但是应用范围越来越广,这与DAF装置处理能力的不断增大是分不开的(&gt;4Om3/(m2?h).3.1.1DAF法用于除去过滤液中的污染物2000年DAF法已经成功地用于从智利Cu-Mo精矿过滤液中除去固体,金属离子,硫化物和钼酸根阴离子(图8).所用的药剂为在该工厂中制备的氯化铁和油酸钠.这个工艺的特点是,在第一段中将硫化物,部分钼酸根阴离子,大多数悬浮的固体及钙离子和铜离子以不溶的金属油酸盐除去(图9).然后在"精选"段在pH5范围用胶体F(OH).沉淀(由氯化铁水解得到)作为载体(胶体吸附剂)除去剩余的钼离子.油酸钠提高了颗粒的疏水性和过程的动力学.图8在智利用DAF装置除去硫化矿精矿过滤水.用氢氧化铁作为大多数离子(重金属,阴离子,硫化物和钼酸盐)的吸附载体除和水业图9用DAF法从智利硫化精矿过滤水中分段除去固体和离子3.1.2DAF法在矿山酸性排水处理中的应用在美国目前正在逐步用中和及DAF分离法处理煤矿酸性排水.矿山酸性排水是煤矿和硫化矿山目前存在的一个老大难问题.天然雨水和地下溶洞水通过地表或煤矿深部开采区时,被金属离子所污染,pH值也降低.这些液流最终进入河流和湖泊中,对水体水的质量起到负面影响.采矿业一般在一个大容积池中添加石灰来减小其中的污染物含量.在很多情况下,要么这个技术效果不好,要么这个体系未能优化.1999年在美国,将DAF系统组合到矿山酸性排水处理体系中,使处理过的液流适于排放到当地水系中.应用闪速混合槽控制pH,然后向絮团混合槽中添加聚合絮凝剂.这个系统已经运转多年.该企业是当地排液符合排放标准的业主.DAF法对水中铁,镁和铝的脱除率为879/6~89,排出液的pH从3提高到7~9,达到了允许的排放标准.在巴西南部,成功地用相同的处理方法处理煤矿堆存场产生的酸性排出液.该法不同之处是初始pH不同,和不用聚合絮凝剂而用油酸钠(见表4中的常规DAF法).用石灰中和雨水流过煤矿堆存场产生的"新鲜"酸性排水,添加油酸钠使形成的沉淀物疏水化,然后用微气泡浮选.在固体含量提高时,循环比超过4O.2007.6国外金属矿选矿9表4用于处理巴西南部煤矿酸性排水的FGR-FADAT系统FGR—FADAT常规的DAF法液体流量/m?h9单位处理能力/?m?h148油酸钠用量/g?m1823剩余浊度/NTU8.58.OpH8.5~10.08.5~10.03.1.3煤矿酸性排水处理装置的优化用一台FGR(絮团产生反应器)作为浮选前的辅助设备,并且应用了柱型DAF新设计.FGR是一个紧凑的体系,它通过螺旋状的反应器将动能由水流传递给颗粒,促使颗粒絮凝.DAF装置称为FADA T或高处理能力浮选装置,它将倾斜的薄板安装到捕集区中,以提高团聚体床的稳定性和流态化程度(图10).在浮选槽(底部)中,从特殊设计的多孑L管排出的处理过的酸性液流以层流流体动力学制度下流动(比较高的流量).因此,安装了处理量为2m/h的FGR—FADAT装置(图11)处理相同的酸性矿山排出液,在同一工厂中将其结果与常规的DAF装置获得结果进行比较.其过程包括重金属沉淀(pH9),在FGR中形成团聚体和用DAF法分离团聚体,即DAF—FA—DAT法.对比结果表明,FGR后面跟着在FADAT槽中浮选,与常规的DAF相比,在剩余浊度相近时,其处理能力大幅度提高(表4,图12和图13).图1O处理矿山酸性排水的FGR-FADAT装置矿山酸性排水给入槽图1l处理巴西南部煤矿酸性排水的FGR-FADA T流程图12FGR-FADAT装置处理煤矿酸性排水的浮选产品图13FGR—FADAT装置处理图l2相同的煤矿酸性排水后获得的水3.1.4用沉淀一DAF法除去锰和硫酸盐可选择两种方法来处理从含金硫化矿矿山排出的酸性排水:第一种方法是除去重金属离子(其中包括锰离子),第二种方法是将金属离子与硫酸盐一起除去.后者是一种新的方法,先通过添加石灰,使金属离子以氢氧化物沉淀出来,然后形成钙的硫代铝酸盐或钙矾石沉淀.图14用沉浞丰Ⅱ浮选法【水饱和压力为4个丈气压J时水中锰离子除去率与介质pH的关系●~锰除去率:o一锰含量在铁(pHi3),铜,锌,铅,镍,铬和锰沉淀后,大多数金属离子(不包括硫酸根离子)很容易被除去.锰的除去效率(包括除去速度)决定于pH和Mn(OH):组10国外金属矿选矿2007.6分的形成(图14和图15).在pH6.5范围Mn(OH)z 组分开始形成时,锰被除去(图14).'1一l一一3越一5j-72468l012pH图l5在锰浓度为0.15mmole/L时锰组分与plI关系我们的实验室开发的新工艺的特点是还能附带除去硫酸根离子,其关键是正确应用和回收PAC (聚氯化铝)及其衍生物(铝酸钠)——用PAC沉淀钙矾石.用这种方法得到的水适于农业,市政(但不是饮用水)和工业用水.钙矾石应该得到回收,用于水泥工业.因为盐转化为固体氢氧化物,石膏和碳酸钙,所以没有盐水产生.可以用酸溶解含有石灰和PAC的浮选产品,并且可以作为凝结剂应用,或作为钙矾石返回使用.试验结果表明,只要矿山酸性排水一价离子(Na,C1一等)含量在允许范围之内,那么经处理后就可得到没有重金属和硫酸根离子浓度低于200mg/L的水.由此可知,沉淀工艺与快速浮选法相结合在含有硫酸根离子的矿山酸性排水处理和再应用中具有很大的前景.4DAF法的前景1)在巴西,目前正在对用DAF法处理矿山载重汽车冲洗水进行研究,以便使水返回再用.当排水中含有油和有机液体时,特别是含有乳化油滴,或油滴平均粒度很小和乳浊液呈化学稳定状态时,排水难以处理.巴西CVRD公司用DAF法代替重选方法处理卡车,机车和一些设备的清洗水,以分离固体和油(乳化的或未浮化的).2)水的再利用或再循环.水资源越来越缺少,价格越来越昂贵,特别是在矿区,因此水的再利用和再循环是很重要的,有时是必要的.在水的再利用和再循环中所谓的一次处理潜力是很大的.DAF法可以作为除去轻的难处理的胶体悬浮液,沉淀或细分散的液流(含有油或不含有油)的强有力的手段.在一个需要水再利用的新工厂中,应该将DAF法包括到工厂的设计中,特别是处理大量的含有水的矿浆的工厂设计中. 因为要处理大量的水和废水,DAF装置的安装必将改变包括到工厂工艺的设计.研究中主张改进快速浮选槽的设计和将分选槽分成多层.3)因为需要一种新的工艺来处理体积大的排出液流,一个可能的解决方案就是采用高处理量的快速浮选装置,该装置的工作原理是利用尺寸分布广泛的气泡和形成充气的絮团(捕俘或夹带气泡).。

溶气气浮机的工艺流程和操作注意事项

溶气气浮机的工艺流程和操作注意事项

溶气气浮机的工艺流程和操作注意事项溶气气浮机是一种气浮系统,它成功地运用“浅底理论”和“零速度”原理进行了设计。

集团聚、气浮、撇渣、沉降、刮泥于一体,是一种高效节能的净水设备。

在给水处理过程中,固液分离技术和设备是关键工程之一。

对于比重接近水的微悬浮颗粒物的去除,浅层气浮是很有效的方法之一。

本产品可广泛应用于工业污水处理系统(如:造纸、食品、电镀、制革、针织、印染、毛纺、屠宰、石油、化工等),特别适用于造纸行业的纤维回收;也可用于供水,用于原水的预处理(如:除藻、降浊);也可用于生物污泥的浓缩。

溶气气浮机的工艺流程分析如下:1、进水由提升泵从水厂进水管提升至高效浅空气浮池,并在水泵进水管中加入混凝剂聚合氯化铝(PAC)。

泵充分混合后,在输送管道中发生絮凝反应;2、在高效浅空气浮进水管中加入助PAM,与气浮池底部的混合管充分混合,水上升,再与溶气系统产生的回流溶气水(带正电荷的微气泡)混合,使微气泡可与水中的絮状物和藻类吸附桥接,进入气浮水系统;3、气浮配水系统和无级调速装置使进入气浮池的水在配水区和气浮区具有相同的水流量;4、凝聚的絮体及被微气泡吸附桥联的藻类在微气泡浮力的作用下迅速进行固液分离;5、撇渣装置与主机行走机构同步移动,旋转时移动,将从清水区分离出来的浮藻浮渣去除,流向水厂污泥处理系统;6、被分离在下层的清水通过回转桶下面的清水抽提槽管自流出水;7、池底的沉积物被刮板刮入泥斗中,顺管道排出。

溶气气浮机操作时候要注意的事项有哪些:1、气浮机要保证水位既不淹没填料层,影响溶气效果;又不低于0.6m,以防出水中央带大量未溶空气;2、气浮机水温较低影响混凝效果时,除可采取增加投药量的方法弥补因水流粘度的升高而降低带气絮粒的上浮性能,保证出水水质;3、气浮机根据反应池的絮凝、气浮池分离区的浮渣及出水水质等变化情况,及时调整混凝剂的投加量;4、定期运行刮渣机除去浮渣,建立符合实际情况的刮渣制度,做好相应的记录。

溶气气浮设计要点说明

溶气气浮设计要点说明

溶气气浮设计要点用途:气浮法净水新工艺及机理是七十年代同济大学的科研成果,已列为国家城建总局科研项目,该机是多种废水固液分离,达到净化的理想设备。

1、电镀废水中含多种重金属离子的混合废水,Cr6 'Cu2、Fe t3、Zf等。

去除率均在90%以上,经处理后达到排放标准,总含量不超过50%毫克/升。

2、造纸白水的纸浆纤维回收利用,回收率可达90%,CoI)去除80%,经处理后的水,可循环回用,节省工业用水。

3、印染、漂染、毛纺废水的处理、色度去除率可达70-90%,COD去除55-88%,BOD去除50% <4、制革废水的大量有机杂质去除,COD去除率60-70% ,悬浮固体去除率80-90%。

5、对屠宰废水的大量有机杂质去除,CoD去除率65-80%,悬浮固体去除率80-90%。

6、各类含油废水分离(包括乳化油、植物油),炼油废水的油脂可降至10以下。

7、对化工废水如颜料油漆等,COI)去除率60-70%,橡胶废水处理,COI)去除率70-80%。

8、对大池淋浴水浊度稳定在10度以下,水中的细菌、大肠菌有较大的幅度的下降。

9、生活饮用水及工业用水的浊度可净化到5度以下,同时对色度耗氧量降低有较好的效果<二、原理与特征气浮法净水是在高压悄况下•使水溶入大效的气体为工作液体,在骤然减圧时 > 絳放出尢数徽细气泡与经过混和反应后的水中朵质粘附在一起•使其絮体的比重小于1 •从而浮于液面之上•形成泡沫(即气、水♦颗粒)三相混合体,从而使污染物质得到以从废水中分离出来•达到净化效果。

加人混凝剂的废水和溶气皓高压输出的溶气水同时在气浮池反应凝聖•从原始胶体凝欢成絮凝体的过程就是该机的工作过程,整个反应原理为药剂扩敦、混凝水解、杂质胶体稳胶体聚集•微絮独碰聚,使胶体颗粒径从0.001微粒凝聚成2毫米絮凝体迅速上浮•沉浚用刮渣机定时刮排,经过反应浮后的排放从集水槽自动流出。

该机是经过许多高尊院校,同济的多次总结修改后的第三代新产品,已受到广大用户的欢迎。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

*******************有限公司DAF系列高效溶气气浮技术方案
2020年7月25日
一、DAF20 高效溶气气浮基本参数描述
二、售后服务
1、指导调试:派员到现场提供指导及技术支持服务,免费提供一次指导调试服
务,并确保调试成功;
2、培训:对操作人员提供设备相关理论、操作、维护知识培训,确保用户正确
使用和维护产品;
3、及时解决用户使用过程中遇到的所有问题,保证产品稳定运行;
4、服务承诺:
●关于由我方提供的指导安装、调试、培训等售后服务,我们将针对用户
的安排给予积极和及时的响应并优于与服务;
●当用户在实际使用过程中遇到任何质量方面的问题,我公司在收到正式
书面通知后,我们承诺响应并优于时间为2小时;
●设备使用过程中,出现故障或质量问题,自接到书面通知后24小时内到
达现场处理,直至设备正常运行为止;
●重大问题:专业人员在10小时内到达现场解决;
5、质保与维修:
●质保期:一年
●质保期内出现的因制造产生的质量缺陷,免费维修、更换;
●因保管不当或人为操作不当因素造成的产品损坏或性能下降,可以予以
维修,但由此产生的人工、材料费由需方承担;
●产品终身保修,并保证备品备件的及时供应;
●超过质保期,我们仍会以最优惠的价格为用户提供满意的售后服务
三、综述:DAF系列高效溶气气浮
DAF系列高效溶气气浮规避了传统气浮的溶气水分布不均、出水悬浮物含量高、占地空间大等劣势,充分汲取了多类气浮设备设计的优点,优化了池体结构、溶气系统、排泥系统及释放系统,使得处理水力表面负荷很大程度上提高。

DAF系列气浮采用了多项专利技术(一项发明,五项实用新型),设备具有结构紧凑,溶气效率高,造型美观,占地面积小,安装运输方便,电耗省,操作方便(加气、刮渣电器自动化),可实现无人值守,处理效果好等优点。

✧主要工作原理:
该设备采用了微气泡发生、次表面捕集、层流原理、多级序批式混凝、浮渣循环絮凝等五大专利核心技术,能高效分离污水中的悬浮物。

溶气水、污水、药剂三者在一个特别设计的多级序批式混凝反应器中,产生适合气浮比重小于1的“夹气泡絮体”,流入气浮接触区,在浮力的作用下,“泡絮体”上升至液面形成浮渣完成固液分离。

✧主要性能特点如下:
●占地小,出水好,投资省;
●采用高效的溶气系统,溶气效率达到95%以上;
●降低表面浮渣含水率;
●采用专用的高效无堵塞释放器,维护简单;
●处理效果稳定,全自动控制,可实现无人值守;
●在国家技术监督局认可备案的气浮设备生产标准;
●气浮在工厂生产过程严格执行ISO9000的质量控制体系,每个环节都具
有可追溯性,充分保证产品的品质。
