室内设计工程测绘制图
Department of Art and Design
（三） 标题栏
Chapter1
图纸的标题栏简称图标，是将工程图的设计单位名称、工程名称、图名、图号、
设计号及设计人、绘图人、审批人的签名和日期等，集中罗列的表格。根据工程
需要选择确定其尺寸。
格式及分区，除A4立式左右通栏外，其余标题栏均置于图框右下脚，图标中
一定的顺序编制，先总体，后局部，先主要、后次要；布置图在先，构造图在后，
底层在先，上层在后；同一系列的构配件按类型、编号的顺序编排。
例如：一套完整的室内装饰施工图纸内容和顺序为：封面图纸目录表、设计说明、
设计材料表、灯光表等相关图表、总图、图施、图样、设备等。
Department of Art and Design
A0：841*1189 A1：594*841 A2：420*594 A3：297*420 A4：210*297
幅面代号 尺寸代号
b*L c a
A0
A1
841*1189
594*841
10
A2
420*594
25
A3
A4
297*420
寸，a为装订边尺寸，其余三边尺寸为c。图 纸以短边做垂直边称作横式，以短边作水平边称作立式。一般A0——A3图纸宜 用横式使用，必要时也可立式使用。一个专业的图纸不适宜用多于两种的幅面， 目录及表格所采用的A4幅面不在此限制。
签名
日期
Department of Art and Design
（五） 图纸比例
Chapter1
图样表现在图纸上应当按照比例绘制，比例能够在图幅上真实地体现物体的实
际尺寸。比例的符号为“：”，比例应以阿拉伯数字表示，如1：1、1：2.1：100
室内设计制图知识
相关制图知识一、字体、字号字体：长仿宋体，高：宽=3:2，宽度比例为2/3=0.666666字号：字高即字号。
常用字号14、10、7、5、3.5、2.5。
前者是后者的1.414倍。
分别使用：图名：用7或10号字。
紧跟在图名后的比例用小一号字5或7号字。
标题栏中的建设单位、设计单位、工程名称、图纸名称：5或7或10号字。
标题栏中的其余签名或其余内容：3.5或5号字。
制图图纸内容：注释文字用3.5号字（gbcbig.—3.5号字，txt.—2.5号字）、图纸内地名3.5号字（gbcbig.—3.5号字，txt.—2.5号字）、轴线网代号5或3.5号字、剖面图代号2.5号字、标高数字2.5号字。
文字和数字在一起时，数字用小一号字。
二、图幅和图框：图幅：A2:594*420 A3:420*297 A4:297*210装订边：25宽。
留白边：5宽。
只有A4的图才是竖订。
其余图幅都横订。
会签栏：20*100，等分十六格。
会签栏内容：图纸会审，用于各相关专业的签名。
相关专业：建筑、结构、电（强电-开关、插座、照明灯具及设备用电；弱电-电话TP、网络TPW、电视TV）、给排水、暖通、消防、钢结构、灯光、音响、设备等。
同时一定要建设单位签字认可本设计，并盖章。
标题栏：长180*高30（40、50）。
标题栏内容：建设单位、设计单位（含标徽、公司名称、电话、传真、地址、企业资质、主要认证体系）、工程名称enginnering、图纸名称mane、设计designer、制图drawer、校对comparer、审核checking、批准proverd、图别title（方案图、施工图）、比例scale、日期date（注意：写整套图纸完成的日期）、图号NO.、总图号add no.、版号（或修改号）、工程编号job no.、（盖章有效）（注意：括号不能丢）（出图专用章-内容：单位名称、资质、有效期、编号）、备注notes（主要内容：尺寸说明、版权说明）。
室内设计施工图

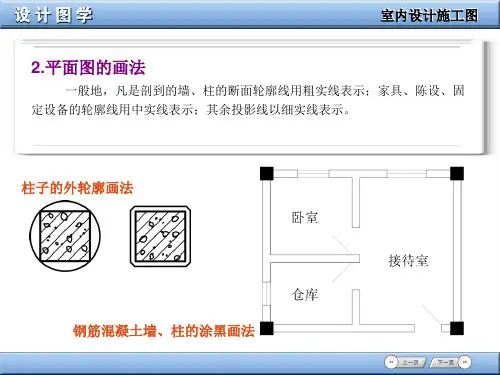

2.平面图的画法
一般地，凡是剖到的墙、柱的断面轮廓线用粗实线表示；家具、陈设、固 定设备的轮廓线用中实线表示；其余投影线以细实线表示。
柱子的外轮廓画法
钢筋混凝土墙、柱的涂黑画法
地面的表示方法
室内设计施工图
室内设计施工图
3.平面图的标注
在平面图中应注写各个房间的名称；房间开间、进深以及主要空间 分隔物和固定设备的尺寸；不同地坪的标高；立面指向符号；详图索引 符号；图名和比例等。
室内设计施工图
2. 详图的画法
凡是剖到的建筑结构 和材料的断面轮廓线以粗 实线绘制，其余以细实线 绘制 。
3. 详图的标注
详细标注加工尺寸、 材料名称以及工程做法。
为了表达清楚，避免产 生歧义，一般把顶棚平面图 中使用过的图例列表加以说
明。
室内设计施工图
室内设计施工图
室内设室计内地设面室计平地内面面设图平计面图地面平面图
当地面做法比较复杂，有多种材料、多变的图案时就要单独绘制地 面平面图。地面平面图的形成方法与平面图的形成方法完全一样，不同 之处在于地面平面图不画家具与陈设。
2. 顶棚平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗洞口的位置 用虚线绘制；天花造型、灯具设备等用中实线绘制；其余用细实线绘制。
室内设计施工图
3. 顶棚平面图的标注
天花底面和分层吊顶的 标高；分层吊顶的尺寸、材 料；灯具、风口等设备的名 称、规格和能够明确其位置 的尺寸；详图索引符号；图 名和比例等。
假想水平 剖切面的位置 不同，剖切到 的内容不同， 门窗的表示方 法也不同。
室内设计施工图
表示顶棚时，既可使用水平剖面图，也可使用仰视图。两者惟一的 区别是：前者画墙身剖面（含其上的门、窗、壁柱等），后者不画，只 画顶棚的内轮廓。
《室内设计识图基础》课件
剖面图的绘制
2
解和呈现设计意图。
通过切割建筑物，展示内部和外部
的结构和元素。
3
材料和装饰细节的绘制
传达建筑物的材质和装饰细节，使 设计更加具体。
色彩搭配和配色方案
学习如何运用色彩理论和配色方案，为室内设计项目选择适合的颜色和材料。
识图的注意事项和常见错误
1 精确度至关重要
确保图纸尺寸准确，并仔细检查细节的精确度。
《室内设计识图基础》PPT课 件
在这个《室内设计识图基础》的PPT课件中，我们将探讨室内设计识图的基本 概念和技巧，为您解读一份成功的识图过程。
识图的意义
了解室内设计识图的重要性，如何通过图纸传达设计意图以及如何与客户和 施工团队进行沟通。
常用的绘图工具
铅笔
轻便易用，适合初期草 图和概念图的绘制。
直尺
用于绘制直线和边缘， 保持图纸整洁。
比例尺
确保图纸按比例绘制， 准确反映实际空间。
平面图和立面图的绘制技巧
平面图
立面图
通过应用比例尺和精确测量， 绘制出建筑物的二维俯视图。
呈现建筑物的外立面细节和 设计元素。
剖面图
突出显示建筑物内部的构造 和布局。
细节图和剖面图的绘制技巧
1
细节图
放大显示建筑细节，以便更好地理
2 标注一切
清晰标记所有尺寸、符号和特殊要求，避免产生混淆。
3 保持一致性
确保图纸上的文字和符号风格与项目需求一致。
结语和总结
通过本课件，您将掌握室内设计识图的基础知识，可以更好地与客户和团队 合作，成功实现设计目标。
室内设计识图、绘图基础word精品文档25页
教师范读的是阅读教学中不可缺少的部分，我常采用范读，让幼儿学习、模仿。如领读，我读一句，让幼儿读一句，边读边记；第二通读，我大声读，我大声读，幼儿小声读，边学边仿；第三赏读，我借用录好配朗读磁带，一边放录音，一边幼儿反复倾听，在反复倾听中体验、品味。室内设计工程图中的图例
这个工作可让学生分组负责收集整理,登在小黑板上,每周一换。要求学生抽空抄录并且阅读成诵。其目的在于扩大学生的知识面,引导学生关注社会,热爱生活,所以内容要尽量广泛一些,可以分为人生、价值、理想、学习、成长、责任、友谊、爱心、探索、环保等多方面。如此下去,除假期外,一年便可以积累40多则材料。如果学生的脑海里有了众多的鲜活生动的材料,写起文章来还用乱翻参考书吗?1、常用建筑图例
家庭是幼儿语言活动的重要环境，为了与家长配合做好幼儿阅读训练工作，孩子一入园就召开家长会，给家长提出早期抓好幼儿阅读的要求。我把幼儿在园里的阅读活动及阅读情况及时传递给家长，要求孩子回家向家长朗诵儿歌，表演故事。我和家长共同配合，一道训练，幼儿的阅读能力提高很快。2、常用建筑材料图例
3、常用家具与陈设图例
4、石景与水景图例
5、植物图例
6、常用卫生器具图例
。ห้องสมุดไป่ตู้
第三章室内工程制图(室内设计识图能力)[点击查看]-第
![第三章室内工程制图(室内设计识图能力)[点击查看]-第](https://img.taocdn.com/s3/m/4f9a381f4693daef5ff73d18.png)
INTERIOR DESIGN ENGINEERING DRAWING
第一节、概述与室内平面图〔1学时〕
一，概述
〔一〕室内工程图内容 室内设计表现内容中的平面图、顶面图、立面图和详图即室内装
饰施工图〔工程图〕是设计者停止室内设计表达的深化阶段及最终 阶段，更是指点室内装饰施工的重要依据。
INTERIOR DESIGN ENGINEERING DRAWING
INTERIOR DESIGN ENGINEERING DRAWING
第四节、室内剖面与详图〔1学时〕
一、概念 详图指局部详细图样，由大样图、节点图和断面图三局部组成。 大样图：局部缩小比例的图样。 节点图：反响某局部的施工结构切面图。 断面图：由剖立面、立面图中引出的至上而下贯串整个剖切线与被剖物体交失掉的图
第三章室内工程制图(室 内设计识图能力)[点击查
看]-第
2021年7月24日星期六
INTERIOR DESIGN ENGINEERING DRAWING
课题：培育用室内工程图交流的才干
• 教学目的：可以读懂室内工程图纸内容；
普通立面图应在平面图中应用视向图标指明装修立面方向。
二、立面图的命名 关于立面图的命名，平面图中无轴线标注时，可按视向命名，在平面图中标注所视方
向，如A立面图，另外也可按平面图中轴线编号命名，如B——D立面图等。
INTERIOR DESIGN ENGINEERING DRAWING
三、装修立面图〔剖立面图〕图纸内容
INTERIOR DESIGN ENGINEERING DRAWING
空中资料图
INTERIOR DESIGN ENGINEERING DRAWING
室内设计制图与识图
INTERIOR DESIGN ENGINEERING DRAWING
三角形方向随立面投视方向而变，但圆中水平直线、 数字及字母不变方向。
INTERIOR DESIGN ENGINEERING DRAWING
二、室内设计制图
INTERIOR DESIGN ENGINEERING DRAWING
2）平面图的标注
在平面图中应注写 各个房间的名称；房间 开间、进深以及主要空 间分隔物和固定设备的 尺寸；不同地坪的标高； 立面指向符号；详图索 引符号；图名和比例等。
INTERIOR DESIGN ENGINEERING DRAWING
3）平面图的画图步 骤
(a) 画墙柱的定位轴线
INTERIOR DESIGN ENGINEERING DRAWING
INTERIOR DESIGN ENGINEERING DRAWING
一般承重墙柱及外墙编为主轴线，非承重墙、隔墙等 编为附加轴线（又称分轴线）。
两根轴线间的附加轴线 ，应以分母表示前一轴 线的编号，分子表示附 加轴线的编号，编号宜 用阿拉伯数字顺序编写
5、剖面符号、索引符号和详图符INT号ERIOR DESIGN ENGINEERING DRAWING
假想水平剖切面的位置不同，剖 切到的内容不同，门窗的表示方法也 不同。
1、水平剖切面略高于窗 台。 2、水平剖切面经过窗， 但高于门的上沿。 3、水平剖切面既高于门 的上沿，也高于窗的上沿。
2）索引符号：
直径为10毫米的细 实线园，细实线水平直 径和引出线及编号。
详图的索引标志 INTERIOR DESIGN ENGINEERING DRAWING
INTERIOR DESIGN ENGINEERING DRAWING
室内设计识图与制图
室内设计识图与制图建筑识图与制图概述与原理室内界⾯的识图与制图⾸先我们要了解建筑及室内设计的图纸是怎样形成的，在理解了这些图纸形成的原理后就能清楚地了解图样中每根线条、符号所表达的意义。
