醋酸乙烯酯的溶液聚合实验报告
醋酸乙烯酯的溶液聚合实验报告(一)
醋酸乙烯酯的溶液聚合实验报告(一)醋酸乙烯酯的溶液聚合实验报告简介在本次实验中，我们对醋酸乙烯酯的溶液进行聚合实验，以探究其聚合过程和聚合产物的性质。
实验步骤1.准备材料：醋酸乙烯酯、过硫酸铵、二甲苯、三角瓶等。
2.将醋酸乙烯酯和过硫酸铵按一定比例配制成溶液。
3.在三角瓶中加入配制好的溶液和适量的二甲苯。
4.用果冻针在三角瓶口加入微量的过硫酸铵悬浮液，启动聚合反应。
5.将产物进行分离和洗涤，得到聚合物。
结果分析完成实验后，我们对聚合产物进行了性质测试。
经过测试，得到以下结果：1.聚合产物分子量较大，分布较窄。
2.聚合物为透明的、无色的固体，具有良好的可塑性和热稳定性。
3.聚合物具有较好的耐化学性能，不易被溶剂和酸碱腐蚀。
总结本次实验中，我们成功地制备出了聚合产物。
通过对产物的测试分析，可以看出聚合物具有良好的性质和广泛的应用前景，在材料科学和工程领域有着广泛的应用。
实验中遇到的问题及解决方案在实验过程中，我们遇到了一些问题，主要包括：1.过硫酸铵的用量控制不准确，导致聚合反应速度过快。
2.聚合产物分离和洗涤的效果不佳，导致产物的质量下降。
针对这些问题，我们采取了以下解决方案：1.通过多次实验，逐步调整过硫酸铵的用量，控制反应速度。
2.优化聚合产物的分离和洗涤方式，使得产物的质量得到提升。
未来展望醋酸乙烯酯的溶液聚合实验是一项非常有前途的研究，具有很大的应用潜力。
未来，我们将继续深入研究聚合产物的性能和应用领域，探索更多的实验方法和工艺，为材料科学和工业技术的发展做出更多的贡献。
结束语通过本次实验，我们对醋酸乙烯酯的溶液聚合过程有了更深入的了解，也掌握了一定的实验技能和经验。
希望在今后的研究中，我们能够不断完善自己，为科学的发展贡献力量。
实验3_醋酸乙烯酯地溶液聚合
文档高分子化学实验报告 10高二醋酸乙烯酯的溶液聚合实验三危平福 1014122030丁胜10141220072013/5/8溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生成的聚合物能溶于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
一、实验目的：12、了解水溶液聚合机理及聚合中各个组分的作用。
二、实验原理：i【聚醋酸乙烯酯】（也称作聚乙酸乙烯酯，简称PVA、PVAc）是一种有弹性的合成聚合物。
聚醋酸乙烯酯是通过醋酸乙烯酯（VAM）的聚合而制备的。
聚合物的部分或全部水解用于制备聚乙烯醇。
聚乙烯醇产品的水解率一般在87%至99%之间。
聚醋酸乙烯酯是弗里茨·克拉特1912年在德国发现的；它是最常用的木材用胶，被称作白胶水（白胶浆），聚醋酸乙烯酯被广泛地应用于印刷装订和书籍艺术溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应生成的聚合物能溶于溶剂的叫均相溶液聚合聚合物不溶于溶剂而析出者称异相溶液聚合或沉淀聚合。
优点:一、与本体聚合相比，溶液聚合有溶剂为传热介质聚合强度容易控制；二、体系中聚合物浓度较低能消除自动加速现象聚合物分子量比较均—；三、不易进行链自由基向大分子转移而生成支化或交联的产物；四、反应后的物料也可直接使用。
缺点:一、单体浓度小聚合速率低设备利用率；二、低单体浓度低和向溶剂链转移结果致使聚合物分子量不高；三、聚合物中夹带微量溶剂溶解回收麻烦而且多为易染、易爆的有毒物。
这些缺点使得溶液聚合在工业上应用不如悬浮聚合和乳液聚合多。
溶液聚合属于自由基聚合反应。
自由基聚合微观动力学：链引发速率：链增长速率：链终止速率：总速率方程表明聚合速率与发剂浓度的平方根、单体浓度的一次方根成正比。
本次实验中引发剂用量由0.05g提高到0.2g，溶剂用量由5ml提高到20ml，假设各反应物混合后体积不变，则引发剂浓度由0.05/（5+20/0.93）=0.001887g/ml提高到0.2/（20+20/0.93）=0.004819 g/ml所以[I]提高2.55倍，单体浓度20/25.5=0.7843g/ml 降低到20/41.5=0.4819g/ml [M]降低1.63倍，所以总速总速率并未提高，反而下降了。
实验五 醋酸乙烯酯的溶液聚合
高分子化学实验报告08高分子材料与工程（1）班刘奕杉0814121024刘莹0814121025醋酸乙烯酯的溶液聚合实验目的（1）通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧。
（2）通过实验了解醋酸乙烯酯的特点。
实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生戊的聚合物能济于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
在聚合过程中存在向溶剂链转移的反应，使产物分子量降低。
因此，在选择溶剂时必须注意溶剂的活性大小。
各种溶剂的链转移常数变动很大，水为零，苯较小，卤代烃较大。
一般根据聚合物分子量的要求选择合适的溶剂。
另外还要注意溶剂对聚合物的溶解性能，选用良溶剂时，反应为均相聚合，可以消除凝胶效应，遵循正常的自由基动力学规律。
选用沉淀剂时，则成为沉淀聚合，凝胶效应显著。
产生凝胶效应时，反应自动加速，分子量增大，劣溶剂的影响介于其间，影响程度随溶剂的优劣程度和浓度而定。
本实验以偶氮二异丁腈为引发剂，甲醇为溶剂的醋酸乙烯酯的溶液聚合，属于自由基聚合反应实验步骤在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯酯20g(可折算成体积后用移液管虽取)，再将另一小烧杯重预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mI 甲醇中)倒入反应瓶，升温，控制反应瓶内温度61—63℃，注意观察体系内粘度的变化，3h 后。
停止反应，将瓶内的物料倒入表面皿中，放入50℃真空烘箱中干燥．得无色透明树脂，称重。
在升温前，应将引发剂充分振荡，均匀分散在单体中。
实验过程补充说明：反应后期，聚合物极粘稠，搅拌阻力较大，加入了少量甲醇。
前期的引发剂量不够，反应比较平和，循环水的量比起前几次的小在反应的中期补加一定的引发剂。
实验装置图实验注意事项1 转速要保持一定，以保证反应稳定进行，聚合产物较为均一。
2 为避免反应过程中出现冻胶甚至产物结块，引发剂的滴加速度要慢，如反应过程中发现可能出现的冻胶时，应加快搅拌速度，并适当补加一些甲醇。

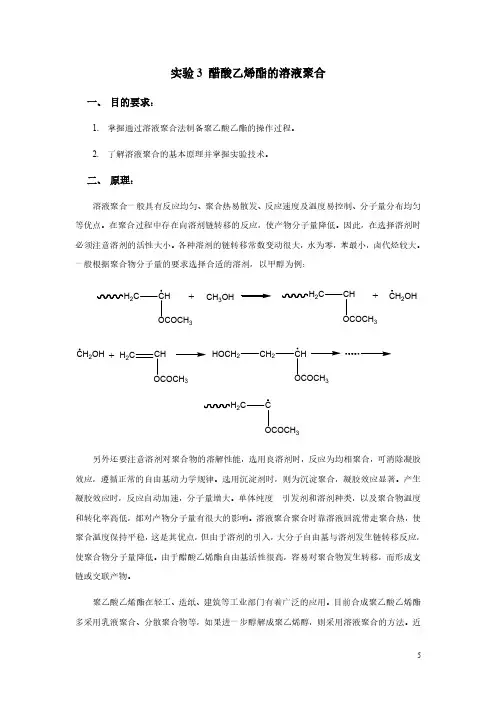

实验3_醋酸乙烯酯的溶液聚合
H2 H2C CH C OH
H2
OC
O
+ H2O
本实验以无水乙醇（考虑安全采用乙醇）为溶剂进行乙酸乙酯的溶液聚合。根据反应条 件的不同，如温度、引发剂量、溶剂等的不同可得到分子量从 2000 到几万的聚乙酸乙烯酯。 聚合是，溶剂回流带走反应热，温度平稳。但由于溶剂的加入，大分子自由基和溶剂易发生 链转移反应，使分子量降低。
聚乙酸乙烯酯在轻工、造纸、建筑等工业部门有着广泛的应用。目前合成聚乙酸乙烯酯 多采用乳液聚合、分散聚合物等，如果进一步醇解成聚乙烯醇，则采用溶液聚合的方法。近
5
年来关于乙酸乙烯酯溶液聚合的研究主要是新型的引发方法，如紫外线引发等。
从醋酸乙烯制得聚乙烯醇缩甲醛可分为三步：
（一）醋酸乙烯在甲醇溶液中进行溶液聚合制得聚醋酸乙烯酯
三、 仪器和试剂
1只
搅拌器
1套
恒温水浴槽
1个
量筒
1支
2. 试剂
6
温度计
1支
磨口冷凝管
1支
聚四氟乙烯搅拌浆 1 支
搅拌桨套筒
1个
乙酸乙烯酯（VAc） 无水乙醇 偶氮二异丁腈（AIBN）
四、 实验步骤：
化学纯 化学纯 化学纯
（1）聚合反应：在装有搅拌器、冷凝器、温度计和导气管的 250ml 的三口瓶中加入 40 克 醋酸乙烯酯（VAC），10 克无水乙醇（考虑安全采用乙醇），20 毫克偶氮二异丁腈（AIBN）， 通氮气加热水浴回流搅拌，在氮气保护下进行反应，温度控制在 60～70℃，反应 3 小时后 得透明的粘状物。
H2C CH + CH3OH
OCOCH3
H2C CH + CH2OH
OCOCH3
CH2OH + H2C
实验五醋酸乙烯酯的溶液聚合
实验五醋酸乙烯酯的溶液聚合TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】高分子化学实验报告08高分子材料与工程（1）班刘奕杉刘莹醋酸乙烯酯的溶液聚合实验目的（1）通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧。
（2）通过实验了解醋酸乙烯酯的特点。
实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生戊的聚合物能济于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
在聚合过程中存在向溶剂链转移的反应，使产物分子量降低。
因此，在选择溶剂时必须注意溶剂的活性大小。
各种溶剂的链转移常数变动很大，水为零，苯较小，卤代烃较大。
一般根据聚合物分子量的要求选择合适的溶剂。
另外还要注意溶剂对聚合物的溶解性能，选用良溶剂时，反应为均相聚合，可以消除凝胶效应，遵循正常的自由基动力学规律。
选用沉淀剂时，则成为沉淀聚合，凝胶效应显着。
产生凝胶效应时，反应自动加速，分子量增大，劣溶剂的影响介于其间，影响程度随溶剂的优劣程度和浓度而定。
本实验以偶氮二异丁腈为引发剂，甲醇为溶剂的醋酸乙烯酯的溶液聚合，属于自由基聚合反应实验步骤在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯酯20g(可折算成体积后用移液管虽取)，再将另一小烧杯重预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mI 甲醇中)倒入反应瓶，升温，控制反应瓶内温度61—63℃，注意观察体系内粘度的变化，3h 后。
停止反应，将瓶内的物料倒入表面皿中，放入50℃真空烘箱中干燥．得无色透明树脂，称重。
在升温前，应将引发剂充分振荡，均匀分散在单体中。
实验过程补充说明：反应后期，聚合物极粘稠，搅拌阻力较大，加入了少量甲醇。
前期的引发剂量不够，反应比较平和，循环水的量比起前几次的小在反应的中期补加一定的引发剂。
实验装置图实验注意事项1 转速要保持一定，以保证反应稳定进行，聚合产物较为均一。
醋酸乙烯酯的溶液聚合
高分子化学实验醋酸乙烯酯的溶液聚合一、目的要求1、通过本实验掌握溶液聚合的实验方法和溶液聚合的特点。
2、掌握醋酸乙烯酯聚合原理及溶剂对醋酸乙烯酯溶液聚合的影响。
二、实验基本原理1、单体的性质醋酸乙烯酯的分子量为86.09。
纯的醋酸乙烯酯的聚合能力很强，在常温下能缓慢聚合，在光和引发剂的作用下聚合的速度显著提高。
聚合过程为放热反应，故聚合开始后即能自行加快聚合速度。
醋酸乙烯醋在无机酸或碱的作用下易发生水解，生成乙醛和乙酸。
受热的稳定温度可达到400℃。
醋酸乙烯酯（VAC）的物化常数凝固点(℃) -84沸点(℃) 73密度 0.9342n 1.3958折光率20D膨胀系数（5-250）(l/℃) 0.00155粘度（20℃）厘泊 0.432燃烧热（kJ/mol） 2072.07生成热（kJ/mol） 118.46蒸馏潜热（kJ/mol） 32.65闪点（℃） -5—8水中溶解度（20℃）% 2.5水在VAC中溶解度（20℃）% 0.12、聚合反应机理醋酸乙烯酯的聚合方式按自由基型链式反应进行。
常用的引发剂是过氧化物体系和偶氮双腈体系、反应过程中除链引发、链增长、链终止三个分数外还有链转移反应，反应机理如下：（1） 链引发（2）链增长（3）链转移在醋酸乙烯酯聚合反应中，由于RCH 2CHOCOCH 3的活性大，增长的活性链容易向溶剂，向单体以及向已生成的聚合物大分子转移。
① 向溶剂转移ktr n n M HA M H A +−−→+如果A·不活泼，不与单体发反，或反应速度很小HA 就称为阻聚剂或缓聚剂。
如A ·很活泼，易与单体发生反应，重新引起聚合反应，HA 就称为链转移剂。
有溶剂情况下平均聚合度式中：DP0—无溶剂存在条件下时聚合物平均聚合度。
[S] —溶剂浓度[M]—单体浓度Cs —链转移常数② 向单体转移，可形成支链聚合物232332323222222~~R nM RCH CHOOCCH CH CHOOCCH RCH CHOOCCH CH CHOOCCH RCH CHOOCCH CH CHOOCCH CH CHOOCCH RCH CHOOCCH +=⇒→=+→+==−−→或③ 向大分子转移，也可形成支链聚合物（4）终止链链终止一般按偶合终止和歧化终止两种方式进行。
醋酸乙烯酯的溶液聚合
醋酸乙烯酯的溶液聚合一、实验目的通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧。
二、实验原理溶液聚合一般具有反应均匀、聚合热易散发、反应速度及温度易控制、分子量分布均匀等优点。
在聚合过程中存在向溶剂链转移的反应，使产物分子量降低。
因此，在选择溶剂时必须注意溶剂的活性大小。
各种溶剂的链转移常数变动很大，水为零，苯较小，卤代烃较大。
一般根据聚合物分子量的要求选择合适的溶剂。
另外还要注意溶剂对聚合物的溶解性能，选用良溶剂时，反应为均相聚合，可以消除凝胶效应，遵循正常的自由基动力学规律。
选用沉淀剂时，则成为沉淀聚合，凝胶效应显著。
产生凝胶效应时，反应自动加速，分子量增大，劣溶剂的影响介于其间，影响程度随溶剂的优劣程度和浓度而定。
本实验以甲醇为溶剂进行醋酸乙烯酯的溶液聚合。
根据反应条件的不同，如温度、引发剂量、溶剂等的不同可得到分子量从2000到几万的聚醋酸乙烯酯。
聚合时，溶剂回流带走反应热，温度平稳。
但由于溶剂引入，大分子自由基和溶剂易发生链转移反应使分子量降低。
聚醋酸乙烯酯适于制造维尼纶纤维，分子量的控制是关键。
由于醋酸乙烯酯自由基活性较高，容易发生链转移，反应大部分在醋酸基的甲基处反应，形成链或交链产物。
除此之外，还向单体、溶剂等发生链转移反应。
所以在选择溶剂时，必须考虑对单体、聚合物、分子量的影响，而选取适当的溶剂。
温度对聚合反应也是一个重要的因素。
随温度的升高，反应速度加快，分子量降低，同时引起链转移反应速度增加，所以必须选择适当的反应温度。
反应式：三、实验药品及仪器药品：醋酸乙烯脂（新蒸）（20g）---、甲醇（5mL）---、偶氮二异丁晴（AIBN）（0.05g）---等；仪器：恒温水浴锅、搅拌器、三口烧瓶、球型冷凝管、温度计、吸管、天平、量筒等。
四、实验装置图五、实验步骤与现象分析步骤（1）：在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯酯20g(可折算成体积后用移液管虽取)，再将另一小烧杯重预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mI 甲醇中)倒入反应瓶；现象：[加入醋酸乙烯酯后，是澄清溶液，在装有偶氮二异丁腈的烧杯里加入甲醇后，经过适当搅拌，偶氮二异丁腈完全溶解]分析：[醋酸乙烯酯是无色透明溶液，偶氮二异丁晴可以溶于甲醇]步骤（2）：升温，控制反应瓶内温度61—63℃，注意观察体系内粘度的变化，反应3h；现象：[随着反应的进行，回流的进行，瓶中溶液逐渐浑浊，粘度变大] 分析：[经过聚合反应生成的聚醋酸乙烯酯也是无色透明的，不过呈粘稠状]步骤（3）：将瓶内的物料倒入表面皿中，观察产物性质。
实验3_醋酸乙烯酯的溶液聚合
高分子化学实验报告10高二醋酸乙烯酯的溶液聚合实验三危平福1014122030丁胜10141220072013/5/8一、实验目的：1、学习水溶液的聚合方法制备醋酸乙烯酯溶液2、了解水溶液聚合机理及聚合中各个组分的作用。
二、实验原理：i[聚醋酸乙烯酯]〔也称作聚乙酸乙烯酯,简称PVA、PVAc是一种有弹性的合成聚合物。
聚醋酸乙烯酯是通过醋酸乙烯酯〔VAM的聚合而制备的。
聚合物的部分或全部水解用于制备聚乙烯醇。
聚乙烯醇产品的水解率一般在87%至99%之间。
聚醋酸乙烯酯是弗里溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应,生成的聚合物能溶于溶剂的叫均相溶液聚合,聚合物不溶于溶剂而析出者,称异相溶液聚合或沉淀聚合。
茨·克拉特1912年在德国发现的；它是最常用的木材用胶,被称作白胶水〔白胶浆,聚醋酸乙烯酯被广泛地应用于印刷装订和书籍艺术溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应生成的聚合物能溶于溶剂的叫均相溶液聚合聚合物不溶于溶剂而析出者称异相溶液聚合或沉淀聚合。
优点:一、与本体聚合相比,溶液聚合有溶剂为传热介质聚合强度容易控制；二、体系中聚合物浓度较低能消除自动加速现象聚合物分子量比较均—；三、不易进行链自由基向大分子转移而生成支化或交联的产物；四、反应后的物料也可直接使用。
缺点:一、单体浓度小聚合速率低设备利用率；二、低单体浓度低和向溶剂链转移结果致使聚合物分子量不高；三、聚合物中夹带微量溶剂溶解回收麻烦而且多为易染、易爆的有毒物。
这些缺点使得溶液聚合在工业上应用不如悬浮聚合和乳液聚合多。
本实验以偶氮二异丁腈为引发剂甲醇为溶剂的醋酸乙烯酯的溶液聚合属于自由基聚合反应。
自由基聚合微观动力学：链引发速率：链增长速率：链终止速率：总速率方程表明聚合速率与发剂浓度的平方根、单体浓度的一次方根成正比。
本次实验中引发剂用量由0.05g提高到0.2g,溶剂用量由5ml提高到20ml,假设各反应物混合后体积不变,则引发剂浓度由0.05/〔5+20/0.93=0.001887g/ml提高到0.2/〔20+20/0.93=0.004819g/ml所以[I]提高2.55倍,单体浓度20/25.5=0.7843g/ml降低到20/41.5=0.4819g/ml [M]降低1.63倍,所以总速总速率并未提高,反而下降了。
实验三_醋酸乙烯酯的溶液聚合
高分子化学实验报告实验三醋酸乙烯酯的溶液聚合醋酸乙烯酯的溶液聚合一、实验目的1、学习水溶液的聚合方法，制备醋酸乙烯酯溶液；2、了解水溶液聚合机理及聚合中各个组分的作用。
二、实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生成的聚合物能溶于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
与本体聚合相比，溶液聚合的优点是：有溶剂为传热介质，聚合强度容易控制；体系中聚合物浓度较低，能消除自动加速现象；聚合物分子量比较均—；不易进行链自由基向大分子转移而生成支化或交联的产物，反应后的物料也可直接使用。
但溶液聚合也有缺点；单体浓度小，聚合速率低，设备利用率低；单体浓度低和向溶剂链转移结果，致使聚合物分子量不高，聚合物中夹带微量溶剂；溶解回收麻烦而且多为易染、易爆的有毒物。
这些缺点使得溶液聚合在工业上应用不如悬浮聚合和乳液聚合多。
本实验以偶氮二异丁腈为引发剂，甲醇为溶剂的醋酸乙烯酯的溶液聚合，属于自由基聚合反应。
三、实验药品及仪器药品：醋酸乙烯酯、甲醇、偶氮二异丁腈仪器：三口烧瓶、搅拌器、回流冷凝管、铁架台、一次性滴管、一次性杯子、烧杯、温度计实验装置如下图：四、实验步骤及现象步骤现象分析在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯20g(折算成体积为21.5mL)，再将另一小烧杯中预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mL甲醇中)倒入反应瓶。
加热升温，搅拌（转速控制在240-把引发剂加入甲醇中不溶或微溶，再一起加入醋酸乙烯中，在搅拌下，引发剂很快溶解；随着温度的升高冷凝管中出现回流，且开始时随着温度的升高回流液很多，一段时间后，回流量趋于稳定。
在搅引发剂易溶于醋酸乙烯酯中，而微溶于甲醇；随着温度升高，甲醇挥发量越来越多，在冷凝管中，开始时主要回流甲醇，随着温度稳定时，此时回流的量主要为甲醇与单体的混合物；反应中产生的大量气泡为引发剂分解产生的氮气；随着反应的进260），控制水浴温度80-90℃，反应瓶温度61-63℃，注意观察体系粘度的变化。
醋酸乙烯酯的溶液聚合
醋酸乙烯酯的溶液聚合一、实验目的通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧。
二、实验原理溶液聚合一般具有反应均匀、聚合热易散发、反应速度及温度易控制、分子量分布均匀等优点。
在聚合过程中存在向溶剂链转移的反应，使产物分子量降低。
因此，在选择溶剂时必须注意溶剂的活性大小。
各种溶剂的链转移常数变动很大，水为零，苯较小，卤代烃较大。
一般根据聚合物分子量的要求选择合适的溶剂。
另外还要注意溶剂对聚合物的溶解性能，选用良溶剂时，反应为均相聚合，可以消除凝胶效应，遵循正常的自由基动力学规律。
选用沉淀剂时，则成为沉淀聚合，凝胶效应显著。
产生凝胶效应时，反应自动加速，分子量增大，劣溶剂的影响介于其间，影响程度随溶剂的优劣程度和浓度而定。
本实验以甲醇为溶剂进行醋酸乙烯酯的溶液聚合。
根据反应条件的不同，如温度、引发剂量、溶剂等的不同可得到分子量从2000到几万的聚醋酸乙烯酯。
聚合时，溶剂回流带走反应热，温度平稳。
但由于溶剂引入，大分子自由基和溶剂易发生链转移反应使分子量降低。
聚醋酸乙烯酯适于制造维尼纶纤维，分子量的控制是关键。
由于醋酸乙烯酯自由基活性较高，容易发生链转移，反应大部分在醋酸基的甲基处反应，形成链或交链产物。
除此之外，还向单体、溶剂等发生链转移反应。
所以在选择溶剂时，必须考虑对单体、聚合物、分子量的影响，而选取适当的溶剂。
温度对聚合反应也是一个重要的因素。
随温度的升高，反应速度加快，分子量降低，同时引起链转移反应速度增加，所以必须选择适当的反应温度。
反应式：三、实验药品及仪器药品：醋酸乙烯脂（新蒸）（20g）---、甲醇（5mL）---、偶氮二异丁晴（AIBN）（0.05g）---等；仪器：恒温水浴锅、搅拌器、三口烧瓶、球型冷凝管、温度计、吸管、天平、量筒等。
四、实验装置图五、实验步骤与现象分析步骤（1）：在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯酯20g(可折算成体积后用移液管虽取)，再将另一小烧杯重预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mI 甲醇中)倒入反应瓶；现象：[加入醋酸乙烯酯后，是澄清溶液，在装有偶氮二异丁腈的烧杯里加入甲醇后，经过适当搅拌，偶氮二异丁腈完全溶解]分析：[醋酸乙烯酯是无色透明溶液，偶氮二异丁晴可以溶于甲醇]步骤（2）：升温，控制反应瓶内温度61—63℃，注意观察体系内粘度的变化，反应3h；现象：[随着反应的进行，回流的进行，瓶中溶液逐渐浑浊，粘度变大] 分析：[经过聚合反应生成的聚醋酸乙烯酯也是无色透明的，不过呈粘稠状]步骤（3）：将瓶内的物料倒入表面皿中，观察产物性质。
醋酸乙烯酯的溶液聚合
醋酸乙烯酯的溶液聚合一、实验目的通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧。
通过实验了解醋酸乙烯酯的特点。
了解水溶液聚合机理及聚合中各个组分的作用。
二、实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生成的聚合物能溶于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
与本体聚合相比，溶液聚合的优点是：有溶剂为传热介质，聚合强度容易控制；体系中聚合物浓度较低，能消除自动加速现象；聚合物分子量比较均—；不易进行链自由基向大分子转移而生成支化或交联的产物，反应后的物料也可直接使用。
但溶液聚合也有缺点；单体浓度小，聚合速率低，设备利用率低；单体浓度低和向溶剂链转移结果，致使聚合物分子量不高，聚合物中夹带微量溶剂；溶解回收麻烦而且多为易染、易爆的有毒物。
这些缺点使得溶液聚合在工业上应用不如悬浮聚合和乳液聚合多。
本实验以偶氮二异丁腈为引发剂，甲醇为溶剂的醋酸乙烯酯的溶液聚合，属于自由基聚合反应。
由于醋酸乙烯酯自由基活性较高，容易发生链转移，反应大部分在醋酸基的甲基处反应，形成链或交链产物。
除此之外，还向单体、溶剂等发生链转移反应。
所以在选择溶剂时，必须考虑对单体、聚合物、分子量的影响，而选取适当的溶剂。
温度对聚合反应也是一个重要的因素。
随温度的升高，反应速度加快，分子量降低，同时引起链转移反应速度增加，所以必须选择适当的反应温度。
三、药品与仪器药品：醋酸乙烯酯、甲醇、偶氮二异丁腈仪器：三口烧瓶、搅拌器、回流冷凝管、铁架台、一次性滴管、一次性杯子、烧杯、温度计四、实验步骤在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯酯20g(可折算成体积后用移液管虽取)，再将另一小烧杯重预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mI 甲醇中)倒入反应瓶，升温，控制反应瓶内温度61—63℃，注意观察体系内粘度的变化，3h 后。
停止反应，将瓶内的物料倒入表面皿中，观察现象。
高分子化学实验报告③PVAc的溶液聚合
高分子化学实验实验名称：醋酸乙烯酯的溶液聚合班级： 2015级高分子材料与工程2班姓名：张涵、张望博学号： 1514171034 、1514171035目录一、实验目的 (3)二、实验原理 (3)三、实验仪器及药品 (6)四、实验装置图 (6)五、注意事项 (7)六、实验步骤、现象及分析 (7)七、实验结果及分析 (10)八、思考题 (11)一、实验目的1.通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧；2.掌握溶液聚合的特点，增强对溶液聚合的感性认识；3.通过实验了解聚醋酸乙烯酯的聚合特点。
二、实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生成的聚合物能溶于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
与本体聚合相比，溶液聚合的优点是：有溶剂为传热介质，聚合强度容易控制；体系中聚合物浓度较低，能消除自动加速现象；聚合物分子量比较均—；不易进行链自由基向大分子转移而生成支化或交联的产物，反应后的物料也可直接使用。
但溶液聚合也有缺点；单体浓度小，聚合速率低，设备利用率低；单体浓度低和向溶剂链转移结果，致使聚合物分子量不高，聚合物中夹带微量溶剂；溶解回收麻烦而且多为易染、易爆的有毒物。
这些缺点使得溶液聚合在工业上应用不如悬浮聚合和乳液聚合多。
自从1955 年配位聚合问世以来，溶液聚合获得了广泛的应用。
本实验以偶氮二异丁腈为引发剂，甲醇为溶剂的醋酸乙烯酯的溶液聚合，属于自由基聚合反应。
聚醋酸乙烯酯适用于制造维尼纶纤维，分子量的控制是关键。
由于醋酸乙烯酯自由基活性较高，容易发生链转移，反应大部分在醋酸基的甲基处反应，形成链或交链产物。
除此之外，还向单体、溶剂等发生链转移反应。
所以在选择溶剂时，必须考虑对单体、聚合物、分子量的影响，而选取适当的溶剂。
温度对聚合反应也是一个重要的因素。
随温度的升高，反应速度加快，分子量降低，同时引起链转移反应速度增加，所以必须选择适当的反应温度。
实验04_醋酸乙烯酯溶液聚合及聚醋酸乙烯酯的醇解
实验五醋酸乙烯酯的溶液聚合及聚醋酸乙烯酯的醇解聚乙烯醇是制备维纶的原材料。
由于乙烯醇很不稳定，极易异构化成乙醛。
所以聚乙烯醇通常都是通过醋酸乙烯溶液聚合以及聚醋酸乙烯酯的醇解这两个步骤来制得的。
本实验是以偶氮二异丁腈为引发剂；甲醇为溶剂的醋酸乙烯酯的溶液聚合。
这是个自由基聚合反应。
二、实验原理本实验采用溶液聚合的自由基聚合原理。
选用甲醇作溶剂是由于聚醋酸乙烯酯（PV Ac）能溶于甲醇，而且聚合反应中活性链对甲醇的链转移常数较小。
且在醇解制取聚乙烯醇（PV A）时，加入催化剂后在甲醇中即可直接进行醇解。
醋酸乙烯(V Ac)在聚合过程中，容易发生向聚合物链的链转移反应。
聚合物浓度越大，支化越容易发生。
聚合物活性自由基链除了向聚醋酸乙烯酯（PV Ac）主链上的α、β氢处链转移，形成水解不掉的支链，还会向乙酰基上活泼氢原子转移，在乙酰基上形成支链。
这部分支链容易水解脱掉，导致聚合度降低。
在聚合反应的同时，可能存在副反应：（2）在单体浓度为85%时聚合得聚醋酸乙烯酯（PVAc），醇解后聚合度下降38.15%。
单体浓度为67%时醇解后只降低了6.89%。
因此，要降低溶液中单体浓度。
但单体浓度过低，会影响产物的最终聚合度。
表1 60℃甲醇中不同单体浓度溶液聚合得到PVAc和PVA的聚合度单体浓度/% 聚合时间/h 转化率/% PVAc聚合度PVA聚合度聚合度降低/%85 16 96.2 1903 1177 38.1567 17 96.6 668 622 6.89聚醋酸乙烯酯（PVAc）的醇解可以在酸性或碱性的催化下进行，用酸性醇解时，由于痕量级的酸很难从PVA中除去，而残留的酸可加速PVA的脱水作用，使产物变黄或不溶于水，所以一般均采用碱性醇解法。
另外，甲醇中的水对醇解会产生阻碍作用。
因为水的存在使反应体系内产生CH3COONa，消耗了NaOH，而NaOH在此起的是催化作用。
因此，一定要严格控制甲醇中的水的含量。
实验04醋酸乙烯酯溶液聚合及聚醋酸乙烯酯的醇解[技巧]
![实验04醋酸乙烯酯溶液聚合及聚醋酸乙烯酯的醇解[技巧]](https://img.taocdn.com/s3/m/ea937c01876fb84ae45c3b3567ec102de2bddfac.png)
实验五醋酸乙烯酯的溶液聚合及聚醋酸乙烯酯的醇解聚乙烯醇是制备维纶的原材料。
由于乙烯醇很不稳定，极易异构化成乙醛。
所以聚乙烯醇通常都是通过醋酸乙烯溶液聚合以及聚醋酸乙烯酯的醇解这两个步骤来制得的。
本实验是以偶氮二异丁腈为引发剂；甲醇为溶剂的醋酸乙烯酯的溶液聚合。
这是个自由基聚合反应。
一、实验目的1、通过实验掌握醋酸乙烯酯溶液聚合的方法以及聚醋酸乙烯酯醇解的方法。
2、进一步掌握溶液聚合原理及高分子侧基反应原理。
3、掌握醇解度测定方法。
二、实验原理本实验采用溶液聚合的自由基聚合原理。
选用甲醇作溶剂是由于聚醋酸乙烯酯（PV Ac）能溶于甲醇，而且聚合反应中活性链对甲醇的链转移常数较小。
且在醇解制取聚乙烯醇（PV A）时，加入催化剂后在甲醇中即可直接进行醇解。
醋酸乙烯(V Ac)在聚合过程中，容易发生向聚合物链的链转移反应。
聚合物浓度越大，支化越容易发生。
聚合物活性自由基链除了向聚醋酸乙烯酯（PV Ac）主链上的α、β氢处链转移，形成水解不掉的支链，还会向乙酰基上活泼氢原子转移，在乙酰基上形成支链。
这部分支链容易水解脱掉，导致聚合度降低。
在聚合反应的同时，可能存在副反应：（2）在单体浓度为85%时聚合得聚醋酸乙烯酯（PVAc），醇解后聚合度下降38.15%。
单体浓度为67%时醇解后只降低了6.89%。
因此，要降低溶液中单体浓度。
但单体浓度过低，会影响产物的最终聚合度。
表1 60℃甲醇中不同单体浓度溶液聚合得到PVAc和PVA的聚合度单体浓度/% 聚合时间/h 转化率/% PVAc聚合度PVA聚合度聚合度降低/%85 16 96.2 1903 1177 38.1567 17 96.6 668 622 6.89聚醋酸乙烯酯（PVAc）的醇解可以在酸性或碱性的催化下进行，用酸性醇解时，由于痕量级的酸很难从PVA中除去，而残留的酸可加速PVA的脱水作用，使产物变黄或不溶于水，所以一般均采用碱性醇解法。
另外，甲醇中的水对醇解会产生阻碍作用。
醋酸乙烯酯溶液聚合
主要用作涂料、胶黏剂、纸张、口香糖基料和织物整理剂。也可 用作聚乙烯醇和聚乙烯醇缩醛的原料。
二、原辅材料和包装材料质量标准及规格
材 外观
料
醋 无色易燃液体，有甜的醚香味。相 无要求 无 铁桶包装或 CP
酸 对密度 0.9317(20/20℃)。熔点 -
乙 93.2℃。沸点 72.2℃。闪点（开杯）
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽 纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
实验五醋酸乙烯酯的溶液聚合
实验五醋酸乙烯酯的溶液聚合TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】高分子化学实验报告08高分子材料与工程（1）班刘奕杉刘莹醋酸乙烯酯的溶液聚合实验目的（1）通过聚醋酸乙烯酯的制备，掌握溶液聚合的一般方法和基本实验技巧。
（2）通过实验了解醋酸乙烯酯的特点。
实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应，生戊的聚合物能济于溶剂的叫均相溶液聚合，聚合物不溶于溶剂而析出者，称异相溶液聚合或沉淀聚合。
在聚合过程中存在向溶剂链转移的反应，使产物分子量降低。
因此，在选择溶剂时必须注意溶剂的活性大小。
各种溶剂的链转移常数变动很大，水为零，苯较小，卤代烃较大。
一般根据聚合物分子量的要求选择合适的溶剂。
另外还要注意溶剂对聚合物的溶解性能，选用良溶剂时，反应为均相聚合，可以消除凝胶效应，遵循正常的自由基动力学规律。
选用沉淀剂时，则成为沉淀聚合，凝胶效应显着。
产生凝胶效应时，反应自动加速，分子量增大，劣溶剂的影响介于其间，影响程度随溶剂的优劣程度和浓度而定。
本实验以偶氮二异丁腈为引发剂，甲醇为溶剂的醋酸乙烯酯的溶液聚合，属于自由基聚合反应实验步骤在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯酯20g(可折算成体积后用移液管虽取)，再将另一小烧杯重预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mI 甲醇中)倒入反应瓶，升温，控制反应瓶内温度61—63℃，注意观察体系内粘度的变化，3h 后。
停止反应，将瓶内的物料倒入表面皿中，放入50℃真空烘箱中干燥．得无色透明树脂，称重。
在升温前，应将引发剂充分振荡，均匀分散在单体中。
实验过程补充说明：反应后期，聚合物极粘稠，搅拌阻力较大，加入了少量甲醇。
前期的引发剂量不够，反应比较平和，循环水的量比起前几次的小在反应的中期补加一定的引发剂。
实验装置图实验注意事项1 转速要保持一定，以保证反应稳定进行，聚合产物较为均一。
实验三 醋酸乙烯酯的溶液聚合.
高分子化学实验报告实验三醋酸乙烯酯的溶液聚合醋酸乙烯酯的溶液聚合一、实验目的1、学习水溶液的聚合方法,制备醋酸乙烯酯溶液;2、了解水溶液聚合机理及聚合中各个组分的作用。
二、实验原理溶液聚合是将单体和引发剂溶于适当的溶剂中进行的聚合反应,生成的聚合物能溶于溶剂的叫均相溶液聚合,聚合物不溶于溶剂而析出者,称异相溶液聚合或沉淀聚合。
与本体聚合相比,溶液聚合的优点是:有溶剂为传热介质,聚合强度容易控制;体系中聚合物浓度较低,能消除自动加速现象;聚合物分子量比较均—;不易进行链自由基向大分子转移而生成支化或交联的产物,反应后的物料也可直接使用。
但溶液聚合也有缺点;单体浓度小,聚合速率低,设备利用率低;单体浓度低和向溶剂链转移结果,致使聚合物分子量不高,聚合物中夹带微量溶剂;溶解回收麻烦而且多为易染、易爆的有毒物。
这些缺点使得溶液聚合在工业上应用不如悬浮聚合和乳液聚合多。
本实验以偶氮二异丁腈为引发剂,甲醇为溶剂的醋酸乙烯酯的溶液聚合,属于自由基聚合反应。
三、实验药品及仪器药品:醋酸乙烯酯、甲醇、偶氮二异丁腈仪器:三口烧瓶、搅拌器、回流冷凝管、铁架台、一次性滴管、一次性杯子、烧杯、温度计实验装置如下图:四、实验步骤及现象步骤现象分析在装有搅拌器、回流冷凝管和温度汁的反应瓶中加入醋酸乙烯20g(折算成体积为21.5mL,再将另一小烧杯中预先准备好的偶氮二异丁腈溶液(0.05g 溶于5mL甲醇中倒入反应瓶。
加热升温,搅拌(转速控制在240-260,控制水浴温度80-90℃,反应瓶内温度61-63℃,注把引发剂加入甲醇中不溶或微溶,再一起加入醋酸乙烯中,在搅拌下,引发剂很快溶解;随着温度的升高冷凝管中出现回流,且开始时随着温度的升高回流液很多,一段时间后,回流量趋于稳定。
在搅拌过程中,反应液一段时间后出现大量气泡,体系粘度引发剂易溶于醋酸乙烯酯中,而微溶于甲醇;随着温度升高,甲醇挥发量越来越多,在冷凝管中,开始时主要回流甲醇,随着温度稳定时,此时回流的量主要为甲醇与单体的混合物;反应中产生的大量气泡为引发剂分解产生的氮气;随着反应的进行,聚合产生的聚合物量增加,粘度大。
醋酸乙烯酯的溶液聚合
高分子化学实验醋酸乙烯酯的溶液聚合一、目的要求1、通过本实验掌握溶液聚合的实验方法和溶液聚合的特点。
2、掌握醋酸乙烯酯聚合原理及溶剂对醋酸乙烯酯溶液聚合的影响。
二、实验基本原理1、单体的性质醋酸乙烯酯的分子量为86.09。
纯的醋酸乙烯酯的聚合能力很强，在常温下能缓慢聚合，在光和引发剂的作用下聚合的速度显著提高。
聚合过程为放热反应，故聚合开始后即能自行加快聚合速度。
醋酸乙烯醋在无机酸或碱的作用下易发生水解，生成乙醛和乙酸。
受热的稳定温度可达到400℃。
醋酸乙烯酯（VAC ）的物化常数凝固点(℃) -84沸点(℃) 73密度 0.9342折光率 1.395820D n 膨胀系数（5-250）(l/℃) 0.00155粘度（20℃）厘泊 0.432燃烧热（kJ/mol ） 2072.07生成热（kJ/mol ） 118.46蒸馏潜热（kJ/mol ） 32.65闪点（℃） -5—8水中溶解度（20℃）% 2.5水在VAC 中溶解度（20℃）% 0.12、聚合反应机理醋酸乙烯酯的聚合方式按自由基型链式反应进行。
常用的引发剂是过氧化物体系和偶氮双腈体系、反应过程中除链引发、链增长、链终止三个分数外还有链转移反应，反应机理如下：（1）链引发（2）链增长（3）链转移在醋酸乙烯酯聚合反应中，由于RCH 2CHOCOCH 3的活性大，增长的活性链容易向溶剂，向单体以及向已生成的聚合物大分子转移。
① 向溶剂转移ktr n n M HA M H A +−−→+AA如果A·不活泼，不与单体发反，或反应速度很小HA 就称为阻聚剂或缓聚剂。
如A ·很活泼，易与单体发生反应，重新引起聚合反应，HA 就称为链转移剂。
有溶剂情况下平均聚合度式中：DP0—无溶剂存在条件下时聚合物平均聚合度。
[S] —溶剂浓度[M]—单体浓度Cs—链转移常数② 向单体转移，可形成支链聚合物232332323222222~~R nMRCH CHOOCCH CH CHOOCCH RCH CHOOCCH CH CHOOCCHRCH CHOOCCH CH CHOOCCH CH CHOOCCH RCH CHOOCCH +=⇒→=+→+==−−→A 或③ 向大分子转移，也可形成支链聚合物（4）终止链链终止一般按偶合终止和歧化终止两种方式进行。
实验四醋酸乙烯酯的溶液聚合与聚乙烯醇的制备
实验四醋酸乙烯酯的溶液聚合与聚乙烯醇的制备4.1 目的要求(1) 了解溶液聚合的特点及醋酸乙烯酯的溶液聚合过程。
(2) 熟悉聚合物的醇解原理及聚乙烯醇的制备。
4.2 实验原理与本体聚合相比，溶液聚合有散热与搅拌容易的特点。
它是把引发剂、单体溶于溶剂中成为均相，然后加热聚合，聚合时靠溶剂回流带走聚合热，使聚合温度保持平稳，因体系中聚合物浓度较低，因而容易调节产品的分子量分布以及产品的结构状态。
但由于溶剂的引入，大分子自由基与溶剂发生链转移反应，使聚合物分子量降低。
溶剂还可能影响聚合过程的分子构型，提高或者降低聚合物的立构规整度。
由于单体浓度被溶剂所稀释，聚合速度较缓慢，同时增加溶剂回收及产品纯化工序。
聚乙烯醇是工业上常用的高分子化合物，它是制造纤维粘合剂等的重要原料。
由于乙烯醇单体不稳定，因此PVA需由醋酸乙烯酯聚合物经高分子化学反应而得，其反应式如下：本实验以乙醇为溶剂制备聚醋酸乙烯酯，聚醋酸乙烯酯在碱催化下醇解可得聚乙烯醇。
4.3 仪器及药品四口烧瓶、回流冷凝管、搅拌器、温度计、恒温水浴、滴液漏斗、量筒、布氏漏斗、减压干燥系统。
醋酸乙烯酯50g、无水乙醇15mL、过氧化二苯甲酰0.20g 氢氧化钠10g。
4.4 实验装置4.5 实验步骤(1) 溶液聚合在装有温度计、回流冷凝管、搅拌器及氮气导管的三口烧瓶中(装置同图1.1)加入50g醋酸乙烯酯，15ml无水乙醇，0.20g过氧化二苯甲酰。
通氮(可不通氮气)，加热水浴，回流搅拌，在70℃左右反应3小时后，加入1ml硫脲-乙醇溶液使反应终止，得到透明的粘状物。
加入乙醇，配成26％的溶液，搅匀后，取聚合物溶液3—4 g在通风柜中红外灯加热，待大部分溶剂挥发后，再在真空烘箱中烘干，计算转化率。
同时，用蒸气蒸馏法(乙醇作蒸气)除去未反应的单体。
(2) 聚合物的皂化①将氢氧化钠—乙醇溶液(10gNaOH溶于100mL乙醇)，置入250ml四口烧瓶中，装上搅拌器、回流冷凝管、滴液漏斗、温度计，并将烧瓶放入20℃的恒温水浴中(如图2.1)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
醋酸乙烯酯的溶液聚合实验报告
一、实验目的
本次实验的主要目的是通过醋酸乙烯酯的溶液聚合反应，了解聚合反
应中各种条件对聚合产物性质的影响，掌握溶液聚合的方法和技巧。
二、实验原理
醋酸乙烯酯是一种常用的单体，可以通过自由基引发剂引发聚合反应。
在实验中，我们使用过氧化苯甲酰（BPO）作为引发剂，在适当的条
件下将其加入到醋酸乙烯酯溶液中，使其发生自由基引发聚合反应。
在反应过程中，单体分子之间相互结合形成高分子链，并逐渐增长形
成聚合物。
三、实验步骤
1.准备工作：将所需试剂称量好，并配制出所需浓度的溶液。
2.制备样品：将所需量的醋酸乙烯酯溶解在适量的甲苯中，并加入BPO引发剂。
3.进行反应：将样品置于恒温水浴器中，在适当温度下进行反应。
根据需要可以调节时间和温度。
4.反应结束：将反应产物经过适当处理，如过滤、洗涤、干燥等，得到所需的聚合物样品。
四、实验结果
在实验中，我们通过改变反应条件，如温度、时间和引发剂浓度等，探究了这些条件对聚合产物的影响。
在一定范围内，随着温度的升高和时间的延长，聚合产物分子量逐渐增大。
同时，在引发剂浓度较低时，聚合产物分子量也较小。
此外，在反应过程中还需要注意溶液中单体浓度的控制和引发剂与单体之间的比例关系。
五、实验总结
通过本次实验，我们了解了溶液聚合反应的基本原理和方法，并掌握了一定的实验操作技巧。
同时，在实验过程中也发现了一些问题和不足之处，需要进一步加以改进。
例如，在控制单体浓度时需要更加精确，并且在反应结束后需要进行充分洗涤和干燥等处理工作。
总之，本次实验为我们深入理解聚合反应提供了宝贵的经验和启示。
