旋转楼梯结构、施工EeStairs在荷兰Barneveld的新总部是一栋综合用途的建筑物（工业和办公室），总部占地4800㎡，除了使用环保建筑材料被BREEAM（世界领先建筑物可持续性评估方法）评为“杰出”外，该建筑最大的特点就是建筑物入口旋转楼梯的设计。

本文就EeStairs总部旋转楼梯的设计进行讲解，主要解决以下问题：1、旋转楼梯的特点及规范2、EeStairs总部旋转楼梯结构分析？3、旋转楼梯在施工中应该注意哪些要点？01.旋转楼梯特点及规范△小于360°螺旋状旋转楼梯旋转楼梯分为2种：绕圆心旋转360°可达到一个楼层高度的螺旋式楼梯和小于360°的螺旋状旋转楼梯。

△360°螺旋状旋转楼梯为满足旋转楼梯的各类造型需求及成本把控，一般采用钢架结构。

钢结构楼梯能够弥补混凝土楼梯成本高、施工慢，承重大，可塑性较差等缺点；也因超高的可塑性逐渐取代其他室内楼梯基层材质，成为旋转楼梯的主流基层材料。

△360°螺旋状旋转楼梯虽然旋转楼梯较节省空间，但旋转洞口的最小尺寸要在1300*1300mm或1400*1100mm。

旋转楼梯多为中心受力，结构不稳或承重过大容易产生晃动，因此在设计时有关楼梯的结构梁荷载、加固、改造等问题，由专业楼梯深化出具结构的荷载计算书和专业的图纸，施工由独立的厂家负责。

02.EeStairs总部旋转楼梯结构分析1、楼梯钢架结构△楼梯三维图该项目的同样是用铸钢构造、型钢等钢材根据楼梯形式焊接而成作为基层。

楼梯由L型元件的结构组成（每个台阶一个），该结构以悬臂的形式固定到由焊接的钢架构成的螺旋中心梁上。

中心梁由具有很大惯性的空心管结构形成，使用10mm厚的优质钢板。

△旋转楼梯钢结构图为了加强结构稳固性，台阶焊接6mm厚的钢板，外边缘用e（厚度）=10mm的钢质焊接板封闭，从而完全固定组件。

通过在钢结构上植筋来增加基层的牢靠度和粗糙程度，便于水泥砂浆与钢板的粘接，再通过一层水泥砂浆找平，来让钢结构楼梯平整，最后通过胶泥粘贴石材，来达到稳固的效果，踏步外边缘带设置防滑带。

浅谈某工程钢结构旋转楼梯施工工艺

浅谈某工程钢结构旋转楼梯施工工艺本文将介绍一种常见的工程钢结构旋转楼梯的施工工艺。

旋转楼梯通常用于建筑物内部的连接或装饰，其特点是造型新颖、美观实用。

该施工工艺的步骤包括钢结构制作、安装、焊接、喷漆等环节，下面分别进行介绍。

一、钢结构制作1、设计方案的确定在施工前，工程师需要确定旋转楼梯的设计方案，包括板厚、长度、高度等。

这些要素一旦确定，就需要进行计算，包括杆件的截面积和强度、地板板块的承重力等。

2、制作材料的准备材料主要有钢板和钢管。

钢板的厚度视楼梯的高度和长度确定，而管索的直径和壁厚也需按比例选取。

通常，在施工前，工程师会进行材料检验，以确保材料合格。

3、切割焊接根据设计方案的要求，将钢板和钢管切割好，然后进行焊接。

由于旋转楼梯需要角度变换，这对焊接的精度要求高。

在焊接过程中，需要使用专门的焊接机器，例如手推车、电焊剪、电焊平台等。

二、钢结构安装1、准备工作在安装之前，需要进行现场勘测、细节设计等各种准备工作。

然后，在网格板上进行初步测量、定位，为后续的安装工作打下基础。

2、安装网格板将切割好的钢板装配成网格板，进行焊接。

在安装网格板时，需要注意板块的方向和连接方式，以确保楼梯的强度和稳定性。

3、搭建楼梯框架接下来，需要根据设计方案的尺寸和角度，将钢管装配成楼梯的框架。

楼梯框架的安装需要考虑楼层高度、角度和弯曲度等因素，以确保整个楼梯在完工后稳定。

三、焊接工艺1、干燥处理在进行焊接前，还需要进行材料的干燥处理。

有些钢材可能含有水分或油脂等易燃物质，需要事先处理以防燃烧或氧化。

2、焊接方法选择根据设计方案和建筑需求，选择适合的焊接方法。

常用的工艺有电弧焊、氩弧焊和气体保护焊等。

3、焊接设备准备将焊接设备（如电压标定器、电流标定器、传感器等）安装到电弧焊机上，确保焊接过程稳定、均匀、高效。

四、喷漆工艺1、表面处理在开始喷漆前，需要对钢结构进行表面处理。

通常，喷漆前会先将表面清洗并进行去锈处理，这样才能保证漆面的平稳、均匀和美观。

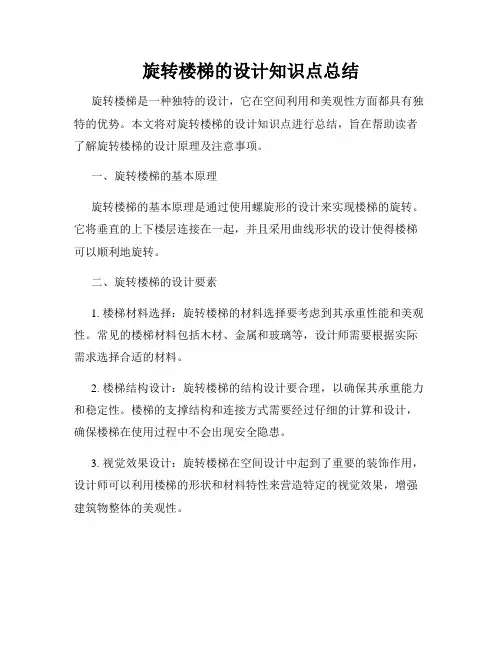

旋转楼梯的设计知识点总结

旋转楼梯的设计知识点总结旋转楼梯是一种独特的设计，它在空间利用和美观性方面都具有独特的优势。

本文将对旋转楼梯的设计知识点进行总结，旨在帮助读者了解旋转楼梯的设计原理及注意事项。

一、旋转楼梯的基本原理旋转楼梯的基本原理是通过使用螺旋形的设计来实现楼梯的旋转。

它将垂直的上下楼层连接在一起，并且采用曲线形状的设计使得楼梯可以顺利地旋转。

二、旋转楼梯的设计要素1. 楼梯材料选择：旋转楼梯的材料选择要考虑到其承重性能和美观性。

常见的楼梯材料包括木材、金属和玻璃等，设计师需要根据实际需求选择合适的材料。

2. 楼梯结构设计：旋转楼梯的结构设计要合理，以确保其承重能力和稳定性。

楼梯的支撑结构和连接方式需要经过仔细的计算和设计，确保楼梯在使用过程中不会出现安全隐患。

3. 视觉效果设计：旋转楼梯在空间设计中起到了重要的装饰作用，设计师可以利用楼梯的形状和材料特性来营造特定的视觉效果，增强建筑物整体的美观性。

4. 功能性设计：旋转楼梯的设计不仅仅要美观，还要考虑其实用性。

楼梯的坡度、步距和扶手设计需要符合人体工程学原理，确保用户在使用过程中的舒适感。

三、旋转楼梯的设计注意事项1. 安全性：旋转楼梯的安全性是设计的首要考虑因素。

楼梯的结构设计要合理稳定，支撑结构和连接方式要牢固可靠。

此外，楼梯的扶手设计也很重要，以确保用户在上下楼梯时有良好的支撑。

2. 空间利用：旋转楼梯在空间利用方面具有独特的优势，能够充分利用空间，尤其适用于面积有限的场所。

设计师需要合理规划旋转楼梯的位置和形状，以确保其在整体空间布局中的协调性。

3. 使用便捷：旋转楼梯的设计应考虑到使用者的便捷性。

楼梯的步距和坡度要符合人体工程学原理，使得上下楼梯时更加舒适。

同时，楼梯的宽度和扶手设计也要便于使用者的操作。

4. 美观性：旋转楼梯作为建筑物的装饰元素，其设计还要注重美观性。

设计师可以通过选择合适的材料和形状，营造出独特的视觉效果，使旋转楼梯成为建筑物的亮点。

钢结构旋转楼梯设计及尺寸解析。

楼梯作为连接楼层的工具，也能成为家装中的点睛之笔，或者者简单大气，或者者金碧堂皇，选择适合的楼梯装修方式，设计最好的楼梯样式，也能给家中增加许多的亮点。

旋转楼梯通常称为螺旋形或者螺旋式楼梯，一般为缭绕1根单柱布置。

因为其流线造型美观、典雅，节省空间而受欢迎。

下面小编就为大家解析钢结构旋转楼梯设计及尺寸。

钢结构旋转楼梯设计及尺寸解析1、构造原理螺旋式楼梯一般为缭绕1根单柱布置，平面呈圆形。

其平台以及踏步均为扇形平面，旋转楼梯构造图踏步内侧宽度很小，并构成较陡的坡度，行走时不安全，且构造较繁杂。

旋转楼梯省空间，如果空间比较小，1般来说，旋转楼梯的洞口尺寸最小可以开到1.3米x1.3米，或1.4米x1.4米，现在的旋转楼梯也就是中柱旋转式楼梯，它的受力点只有1个，即中心受力。

这样的结构造成为了如在楼梯的外侧行走的话，踏步板处于上下晃动状况。

这是所有中柱旋转式楼梯共有的缺陷，而且楼梯的通行半径越大，晃动患上越利害。

旋转楼梯的承重力一般是150公斤—200公斤，相比之下，其它成品钢木楼梯的承重1般是在400公斤。

也有无中柱的螺旋式楼梯，这类螺旋式楼梯主要靠踏步下的双螺旋梁来支持荷载，或者者由楼梯的栏杆来支持荷载。

相对于来讲无中柱的对于有中柱的更繁杂，楼梯遭到弯、扭、剪、压等多种组合在1起的力的作用，受力繁杂，不好计算。

在无中柱楼梯中栏杆受力的更为繁杂1些，由于栏杆1般较窄，梁的平面外不乱不好节制。

钢结构旋转楼梯设计及尺寸解析2、利用场合梵蒂冈博物馆的旋转楼梯这类楼梯不能作为主要人流交通以及疏散楼梯，但因为其流线造型美观、幽美、典雅，空间上比较节省，经常使用于楼层数不多的写字楼、居民楼或者作为建筑小品布置在庭院或者室内使用。

3、设计旋转楼梯蓝图细化因为旋转钢楼梯施工蓝图只是对于该旋转楼梯的起始标高、构件轴线、连接节点等做出标注，没有对于旋转钢楼梯进行细部的链接设计，这样就增添了旋转钢楼梯的下料、制作的难度，为保证制作出精准尺寸的楼梯便于安装施工，就要依据施工蓝图将旋转钢楼梯进行细化，细化成能够知足制作请求的图。

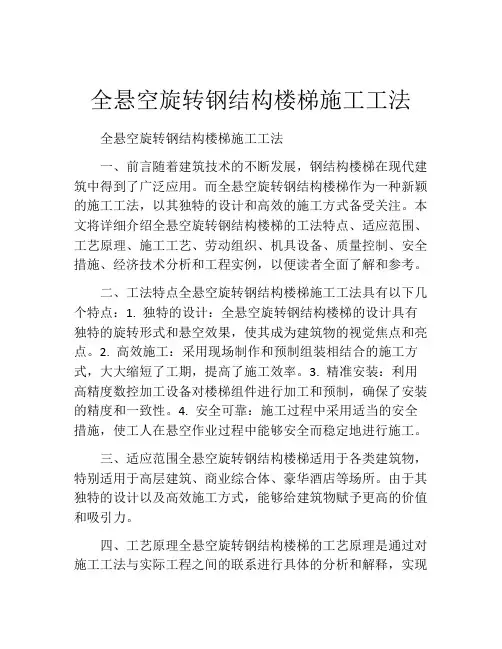

全悬空旋转钢结构楼梯施工工法

全悬空旋转钢结构楼梯施工工法全悬空旋转钢结构楼梯施工工法一、前言随着建筑技术的不断发展，钢结构楼梯在现代建筑中得到了广泛应用。

而全悬空旋转钢结构楼梯作为一种新颖的施工工法，以其独特的设计和高效的施工方式备受关注。

本文将详细介绍全悬空旋转钢结构楼梯的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便读者全面了解和参考。

二、工法特点全悬空旋转钢结构楼梯施工工法具有以下几个特点：1. 独特的设计：全悬空旋转钢结构楼梯的设计具有独特的旋转形式和悬空效果，使其成为建筑物的视觉焦点和亮点。

2. 高效施工：采用现场制作和预制组装相结合的施工方式，大大缩短了工期，提高了施工效率。

3. 精准安装：利用高精度数控加工设备对楼梯组件进行加工和预制，确保了安装的精度和一致性。

4. 安全可靠：施工过程中采用适当的安全措施，使工人在悬空作业过程中能够安全而稳定地进行施工。

三、适应范围全悬空旋转钢结构楼梯适用于各类建筑物，特别适用于高层建筑、商业综合体、豪华酒店等场所。

由于其独特的设计以及高效施工方式，能够给建筑物赋予更高的价值和吸引力。

四、工艺原理全悬空旋转钢结构楼梯的工艺原理是通过对施工工法与实际工程之间的联系进行具体的分析和解释，实现工法的理论依据和实际应用。

采取的技术措施包括在预制阶段对楼梯组件进行精确的加工和制作，同时在安装阶段采用高精度测量和定位，确保楼梯的精准安装和稳定性。

五、施工工艺全悬空旋转钢结构楼梯的施工工艺分为预制阶段和安装阶段两个部分。

1. 预制阶段：在预制阶段，首先根据设计要求进行楼梯组件的加工和预制。

通过数控加工设备，对楼梯的主梁、踏板和扶手进行精确加工。

随后对预制的楼梯组件进行质量检验和验收，确保其符合设计要求。

2. 安装阶段：在安装阶段，首先进行现场准备工作，清理施工现场并搭建临时支撑结构。

随后，按照设计要求对预制的楼梯组件进行安装，通过高精度测量和定位，确保楼梯的精准安装和稳定性。

旋转楼梯模板支设施工工法(2)

旋转楼梯模板支设施工工法旋转楼梯模板支设施工工法一、前言旋转楼梯模板支设施工工法是一种用于施工旋转楼梯的工艺方法，通过合理的模板支撑和施工工序的优化，保证了旋转楼梯的安全性、稳定性和施工效率。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以帮助读者更好地了解和应用该工法。

二、工法特点旋转楼梯模板支设施工工法具有以下特点：1. 高度可调节：该工法通过合理设计的模板支撑系统，可以根据楼梯形式和高度的不同，灵活调整支撑的高度，保证施工过程中的稳定性和安全性。

2. 施工效率高：采用模板支撑和预制构件的方法，节约了施工时间，降低了人力和材料成本，提高了施工效率。

3. 结构稳定：通过合理的模板支撑和施工工艺，旋转楼梯结构的稳定性得到了保障，能够满足设计要求的安全性和使用功能。

4. 施工工艺简单：该工法对施工人员的要求较低，工艺过程简单明了，易于操作和掌握。

三、适应范围旋转楼梯模板支设施工工法适用于旋转楼梯的施工，无论是居民楼、商业建筑还是公共设施，只要是涉及到旋转楼梯的建筑项目，都可以采用该工法进行施工。

四、工艺原理旋转楼梯模板支设施工工法通过模板支撑系统为旋转楼梯的施工提供支持，通过采取合适的技术措施来保证施工质量和效率。

具体的工艺原理如下：1. 模板支撑系统：根据旋转楼梯的形状和高度，设计合理的模板支撑系统，确保楼梯施工中的模板能够承受施工荷载和保持稳定。

2. 施工工序优化：通过优化施工工序和合理安排施工顺序，最大限度地提高施工效率和质量。

3. 模板材料选择：选择合适的模板材料，具有足够的强度和刚度，同时将模板的重量控制在合理范围内。

4. 施工工艺调整：根据实际情况调整施工工艺，确保施工过程中的每一个细节都符合设计要求和施工标准。

五、施工工艺1. 模板预制：根据设计要求，制作并预制旋转楼梯的模板。

2. 模板支撑安装：根据设计要求和楼梯形状，安装模板支撑系统，确保模板的稳定和水平。

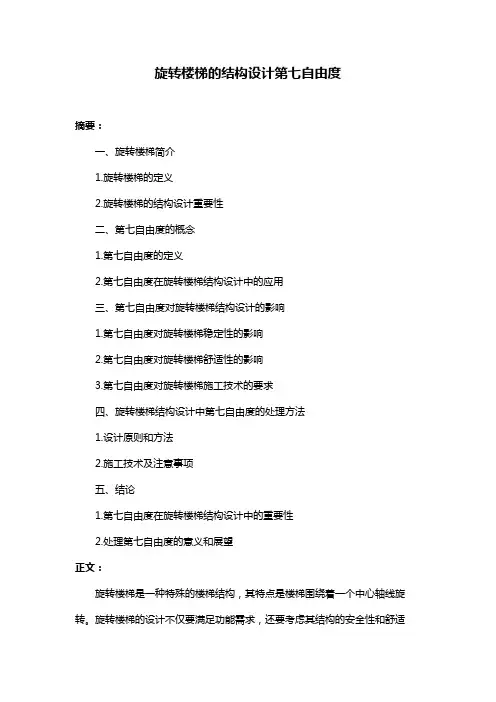

旋转楼梯的结构设计第七自由度

旋转楼梯的结构设计第七自由度摘要：1.旋转楼梯的概述2.第七自由度的含义3.旋转楼梯的结构设计4.第七自由度在旋转楼梯结构设计中的应用5.旋转楼梯结构设计的优点6.结论正文：1.旋转楼梯的概述旋转楼梯，顾名思义，是一种具有旋转特性的楼梯设计。

这种楼梯在现代建筑中被广泛应用，不仅具有独特的美学价值，还能有效利用空间，提高建筑物的实用率。

旋转楼梯的结构设计涉及到许多复杂的因素，其中，第七自由度是一个非常重要的概念。

2.第七自由度的含义在机械工程领域，自由度是指一个物体在空间中可以进行的独立运动。

第七自由度，又称为滚动自由度，是指物体在接触面上滚动的能力。

在旋转楼梯的结构设计中，第七自由度是指楼梯踏板在垂直于楼梯轴线的方向上可以进行的滚动运动。

3.旋转楼梯的结构设计旋转楼梯的结构设计主要包括楼梯的支撑系统、梯段和平台等部分。

其中，支撑系统是楼梯安全的关键，它需要承受楼梯上人的重量和楼梯本身的自重。

在设计过程中，需要考虑楼梯的材料、尺寸、形状等因素，以确保楼梯的稳定性和安全性。

4.第七自由度在旋转楼梯结构设计中的应用在旋转楼梯的结构设计中，第七自由度的应用主要体现在楼梯踏板的设计上。

通过引入第七自由度，可以使楼梯踏板在垂直于楼梯轴线的方向上发生滚动，从而降低楼梯的自重，提高楼梯的稳定性。

此外，第七自由度还能提高楼梯的使用寿命，减少楼梯的磨损。

5.旋转楼梯结构设计的优点旋转楼梯的结构设计具有许多优点，如：（1）独特的美学效果，能够为建筑物增添艺术气息；（2）有效的空间利用，提高建筑物的实用率；（3）良好的稳定性和安全性，保证楼梯的使用安全；（4）较低的自重和磨损，提高楼梯的使用寿命。

6.结论旋转楼梯的结构设计涉及到许多复杂的因素，其中，第七自由度是一个非常重要的概念。

通过应用第七自由度，可以提高楼梯的稳定性、安全性和使用寿命。

钢结构旋转楼梯制作方法

钢结构旋转楼梯制作方法钢结构旋转楼梯是一种设计独特、造型美观的楼梯形式，其制作方法相对复杂。

本文将介绍钢结构旋转楼梯的制作方法，包括材料选择、结构设计、制作工艺等方面内容。

一、材料选择钢结构旋转楼梯的主要材料是钢材，因其具有高强度、耐腐蚀等特点，适合用于制作楼梯。

在选择钢材时，需要考虑楼梯的负荷情况，一般选用Q235、Q345等常见的碳素结构钢。

此外，还需要选择合适的连接件、焊接材料等。

二、结构设计钢结构旋转楼梯的结构设计是制作过程中的关键环节。

首先，需要确定楼梯的旋转角度和高度，根据实际需要进行设计。

其次，需要设计楼梯的支撑结构，确保楼梯的稳固性和安全性。

在结构设计中，需要考虑楼梯的承重能力、防震能力等因素，保证其在使用过程中的稳定性。

三、制作工艺钢结构旋转楼梯的制作工艺包括以下几个步骤：1. 制作楼梯骨架：首先，根据结构设计的要求，将钢材切割成所需的形状和尺寸，然后进行焊接。

在焊接过程中，需要保证焊缝牢固、均匀，以确保楼梯的结构强度。

2. 制作楼梯踏步：楼梯踏步可以选择钢板、木板等材料。

一般情况下，使用钢板作为踏步材料，因其耐磨性好、易于清洁。

在制作楼梯踏步时，需要根据楼梯骨架的形状和尺寸进行切割和加工，然后进行焊接固定。

3. 表面处理：制作完成后的钢结构旋转楼梯需要进行表面处理，以增加其美观性和防腐蚀性。

常见的表面处理方法包括喷涂防锈漆、热镀锌等。

4. 安装调试：完成制作和表面处理后，将钢结构旋转楼梯进行安装调试。

在安装过程中，需要保证楼梯与楼层之间的连接稳固，同时调整楼梯的水平度和垂直度，确保其使用安全。

钢结构旋转楼梯的制作方法较为复杂，需要经过精确的结构设计和精细的制作工艺。

在制作过程中，需要注意材料的选择、焊接质量的控制、表面处理的效果等方面，以确保制作出安全、稳固、美观的钢结构旋转楼梯。

同时，制作过程中需要严格按照相关的标准和规范进行操作，确保楼梯的质量和使用效果。

通过合理的设计和精湛的制作工艺，钢结构旋转楼梯将为建筑增添独特的视觉效果，提升其整体品质。

石材旋转楼梯加工技术——圆弧板金刚石串珠绳造型工艺

石材旋转楼梯加工技术——圆弧板金刚石串珠绳造型工艺圆弧板是旋转楼梯中重要的组成部分，也是重要的产品。

缺少了圆弧板，旋转楼梯也不成为旋转楼梯了。

因此，旋转楼梯圆弧板加工工艺是旋转楼梯加工技术中的关键工艺。

本文阐述旋转楼梯加工技术圆弧板造型之工艺中的“电脑金刚石串珠绳造型工艺”。

电脑金刚石串珠绳锯是圆弧板造型最重要的设备之一，加工效率高，加工精度好，加工半径随意性大，不仅可以造型圆弧板，也可以加工任何素线为直线的曲面产品。

电脑金刚石串珠绳锯造型圆弧板工艺流程：选料→开料→圆弧板的造型→圆弧板加固→卸料→打粗磨→打细磨、抛光→排板、编号→切弦长、修高度→试拼→检验、编号→包装、入库。

图1 电脑金刚石串珠绳锯造型圆弧板。

（1）选料圆弧板的价格在石材异型产品中价格较高，因此选料要上乘，尽量避开石材的裂纹及其它缺陷。

选料的原则：选料是工艺加工中最为重要的，选料的好坏直接影响着装饰的效果。

选料应根据工艺生产加工单上的材质，颜色，纹路要求选择荒料。

选料的方法：选择荒料时采用目测法，水浇法检验石材荒料的外观质量。

选料的要求：裂纹，色线，色斑，砂眼，孔洞，霉斑，色差。

从质量上而言，以上所说的石材缺陷应尽量避免。

但对很多石材而言都或多或少地存在，在无法避免的情况下，应综合考虑这些缺陷的大小用料。

必要时采取修补的方法弥补这些缺陷，其圆弧面的外观效果应符合圆弧板成品质量要求。

（2）开料开料前观察荒料表面的颜色、裂纹，纹理。

同套旋转楼梯原则上相同材料颜色必须基本一致；裂纹尽量避免，特别是白色、少纹理的石材修补效果很差，客户难以接受的，尤其是对旋转楼梯客户对材料裂纹的要求更严格；纹理按照生产加工单所标注的纹理方向开料。

圆弧板造型所用的坯料应符合以下技术要求：高度方向要求加加工余量30～40㎜，弦长方向的加工余量也为30～40㎜，高度方向的两个端面必须修切平整，便于严格准确地对标准模板。

当圆弧的高度低于500mm，依据荒料的情况合米料开料。

旋转楼梯的设计知识点

旋转楼梯的设计知识点旋转楼梯是一种独特而又令人惊叹的建筑结构，它不仅能够提供垂直交通功能，还能为建筑物增添美感与艺术价值。

本文将介绍旋转楼梯的设计知识点，包括其结构原理、设计要素以及应用案例等。

一、结构原理旋转楼梯是一种螺旋状的楼梯结构，它沿着中心轴线不断旋转上升。

其基本原理是利用了几何学中的“螺旋线”概念，通过将楼梯螺旋排列，使得楼梯的转角较小，既提供了足够的踏步空间，又节省了建筑空间。

在旋转楼梯的设计中，需要考虑到楼梯的半径、螺旋度数以及踏步尺寸等因素。

合理的结构设计能够提高楼梯的安全性和舒适性，同时也能够增加其美观性。

二、设计要素1. 空间规划：旋转楼梯在建筑内部所占用的空间是一个重要的设计要素。

设计师需要根据建筑物的整体布局和功能需求，合理确定旋转楼梯的位置和形状。

2. 结构材料：旋转楼梯的结构材料选择直接关系到其承重能力和使用寿命。

通常情况下，旋转楼梯会选用钢结构或混凝土结构，这些材料能够提供相对较高的强度和稳定性。

3. 安全性设计：楼梯的安全性是设计中不可忽视的要素。

旋转楼梯需要考虑到防滑措施、扶手的设置以及疏散通道的设计等，以确保用户在使用过程中的安全。

4. 照明设计：良好的照明设计能够提高楼梯的可视性，降低使用风险。

在旋转楼梯的设计中，需要考虑到照明设备的布局以及光线的投射角度等因素，以营造舒适明亮的使用环境。

三、应用案例1. 博物馆旋转楼梯：许多博物馆都采用旋转楼梯作为主要的垂直交通工具，不仅能够满足人流量较大的需求，还能够成为视觉焦点，提升建筑的艺术价值。

2. 商业中心旋转楼梯：商业中心通常需要考虑到大批人流的流动问题，旋转楼梯能够提供高效的垂直交通方式，同时也成为商场的一种重要装饰元素。

3. 室内旋转楼梯：在一些居住环境中，室内旋转楼梯也常见于复式或跃层住宅设计中。

这种楼梯不仅能够提供垂直连接功能，还具有空间分隔和美观的作用。

结语旋转楼梯作为一种独特的设计元素，不仅能够满足建筑物的垂直交通需求，还能为建筑物增添美感和艺术价值。

旋转楼梯的结构分析

旋转楼梯的结构分析
旋转楼梯的使用范围是比较广泛的，在很多的住宅中都可以看到。

旋转楼梯一般称为螺旋型楼梯或是螺旋式楼梯，以中心柱为中心旋转而上。

因为其占空间面积小并且结构优美，受到大多数人的追捧。

1、构造原理
螺旋式楼梯一般是围绕中心柱装修设计，平面呈圆形，其平台和踏步均为扇形平面，踏步内侧宽度很小。

2、旋转楼梯省空间
旋转楼梯省空间，如果空间比较小，一般来讲，旋转楼梯的井口尺寸最小可以达到
1300*1300MM，或1400*1100MM。

在阁楼或是小空间的复式型楼房中装修旋转楼梯是比较常见的。

3、旋转楼梯受力情况
常见的旋转楼梯也就是中柱旋转式楼梯，它只有一个受力点，就是中心受力。

这样的结构造成了如在楼梯的外侧行走的话，踏步板处于上下晃动状态。

旋转楼梯的承重力一般是150KG到200KG，然而其他成品钢木楼梯的承重通常是400KG左右。

无中柱式旋转楼梯主要靠踏步下的双螺旋梁来支撑负重，或由楼梯的栏杆来支撑荷载。

无中柱式旋转楼梯的受力比较复杂，通常是由楼梯中各个部件的相互作用力组合一起受力，不利于计算，对于楼梯梁的平面稳定不易于控制。

4、旋转楼梯应用场合
旋转楼梯是比较窄小的，这种楼梯不能用作主要人流交通和疏散楼梯，但因其流线型结构、美观、典雅，节约空间，通常用于楼层数不多的写字楼、阁楼、居民楼或作为建筑小品布置在庭院或室内使用。

圣西罗的旋转楼梯原理

圣西罗的旋转楼梯原理
圣西罗的旋转楼梯原理是基于一种叫做“螺旋交错”的结构设计而来的。

这种结构设计主要是利用了一个旋转的圆柱体，将楼梯踏面分散在不同的平面上，使得楼梯可以形成一个连续的螺旋形，同时又不会占用太多空间。

具体来说，圣西罗的旋转楼梯是由两段旋转楼梯组成的，中间通过一个平台相连。

其中每段楼梯都由一个旋转的圆柱体和悬挂在上面的栏杆组成。

楼梯的步距比普通楼梯小，但是转弯半径大，这样可以保证人们在爬中不会感到头晕眼花。

旋转楼梯的设计虽然看起来复杂，但实际上是有很多优点的。

它可以将空间的利用率最大化，节省建筑面积；同时，它也很美观，给人留下深刻的印象。

因此，圣西罗的旋转楼梯成为了建筑界的一种经典设计之一。

石材旋转楼梯制作及工艺要点

石材旋转楼梯制作及工艺要点
1.设计规划：首先需要根据空间需求和装修风格，进行石材旋转楼梯的设计规划。

需要考虑楼梯的形状、尺寸、数量等因素。

2.选材：石材的选材是关键的一步。

常用的石材材质有大理石、花岗岩、石英石等。

选材时需要考虑楼梯的使用环境和风格，确保材质的质量和外观符合需求。

3.制作模板：根据设计图纸，制作楼梯的模板。

模板的制作需要精确测量，确保楼梯的几何形状和尺寸。

4.切割石材：将选材的石材按照楼梯设计需要的尺寸进行切割。

切割时需要使用专业的石材切割工具，确保切割的准确性和光滑度。

5.研磨和打磨：经过切割后的石材需要进行研磨和打磨处理，以光滑石材表面并提升亮度。

研磨和打磨的工序通常需要多道工序，使用研磨机和打磨机等专业设备。

6.镶嵌石材：将研磨和打磨处理后的石材进行镶嵌。

石材的镶嵌一般采用胶粘剂进行固定，确保石材的稳固性和承重能力。

7.上色和保护处理：根据设计需求，可以对石材进行上色处理，以达到装饰效果。

同时，还需要对石材进行保护处理，防止石材受到外界因素的侵蚀。

8.安装固定：完成石材旋转楼梯的制作后，需要进行安装和固定。

安装时需要注意楼梯的平整度和稳固度，确保安全使用。

9.美观修饰：除了制作和安装，还可以根据实际需要进行一些美观修饰。

例如安装扶手和栏杆，以增加楼梯的功能性和装饰效果。

总之，石材旋转楼梯制作是一个复杂的工艺过程，需要进行细致的规
划和操作。

正确的制作和安装，可以使楼梯具有独特的美学价值和实用性。

旋转梯是怎么形成的原理

旋转梯是怎么形成的原理
旋转梯是一种特殊的楼梯设计，其原理是通过楼梯的螺旋状结构来实现人们上下楼层的转移。

旋转梯的原理可以简单概括为以下几个步骤：
1. 设计和布局：在建筑设计中，旋转梯的设计与楼层的布局密切相关。

旋转梯的设计需要考虑到楼梯宽度、高度、角度和旋转半径等参数，以满足人们的行走需求和安全标准。

2. 构造和安装：旋转梯通常由一个或多个单独的螺旋扶手和台阶组成。

这些组件通常是由金属、木材或混凝土等坚固的材料制成，以确保其结构的稳定性和安全性。

3. 运行和驱动：旋转梯需要配备一个适当的驱动系统，以便使其能够旋转并在不同楼层之间进行转移。

传统的旋转梯通常是由人们自行推动来实现运行，而一些现代的旋转梯则采用电动或液压驱动系统。

4. 安全性和维护：旋转梯的设计和使用需要严格遵循建筑规范和安全标准。

例如，旋转梯需要具备足够的扶手、防护栏杆、非滑防滑台阶等安全设施，以减少意外事故的发生。

此外，定期的维护和检查也十分重要，以确保旋转梯的运行正常和安全可靠。

综上所述，旋转梯的原理是通过螺旋状的结构设计和适当的驱动系统来实现人们上下楼层的转移。

这种特殊的楼梯设计不仅能够提供便利的交通方式，还可以为建筑增添独特的美感。

旋转楼梯详细施工工艺分析，不再为“艺术楼梯”头疼！

旋转楼梯详细施⼯⼯艺分析，不再为“艺术楼梯”头疼！（⼀）旋转楼梯模板的制作安装旋转楼梯⼀般有两种，⼀种是绕圆⼼旋转1800即可达到⼀个楼层⾼度的楼梯，称为螺旋式楼梯；另⼀种是⼤半径螺旋状梯段。

1. 螺旋式梯段模板的计算（1）熟悉图纸（2）确定计算范围（3）计算⽅法1）求出内圆、外圆⽔平投影在900范围内的弧长LL内=R内×3.14÷2 L外=R外×3.14÷22）求出外圆三⾓及内圆三⾓的坡度=H：L内圆坡度=900范围的旋转⾼/内圆900范围的弧长外圆坡度=900范围的旋转⾼/外圆900范围的弧长3）求出900范围螺旋弧长所对应的半径R1⼤，加R2⼤R1⼤=R1×斜⾯系数R2⼤=R2×斜⾯系数（4）地板放样：按R1⼤、R2⼤画出内外圆半径⼤⼩，然后根据实际情况查出底板的⼤样。

2. 螺旋式楼梯⽀模（1）螺旋楼梯⽀模1）在垫层上按平⾯图弹出地盘线，分出台阶阶数，并标出每个台阶的积累标⾼如图14-6（b）以及图14-7所⽰。

2）固定端圈梁底⽤砖按坡度砌成，砌体找坡可⽤6点钢筋焊制的坡度架控制。

3）楼梯踏步断⾯为齿形，可直接按图做出⽊模，按地盘线位置和标⾼由下到上，每四阶为⼀组依次安放，外⽀撑柱根部应适应向外倾斜，使楼板更加稳固。

4）楼梯楼板镀锌铁⽪外模加三道圆弧带如图14-10。

（2）⼤半径螺旋楼梯⽀模梯段楼板由牵杠撑、牵杠、隔栅、帮板和踏步侧板等部分组成。

如图14-13所⽰。

制作前，先进⾏计算画线或⽤尺放样，将所需各种基本数据计算列表，并确定⽀模轴线部位，具体操作步骤如下：1）放线2）牵杠组合架组装3）隔栅4）地板：5）帮模板6）踏步挡板（⼆）⽊扶⼿及弯头旋转⽊扶⼿的计算及放样（1）直径和半径的计算（同前）（2）螺旋扶⼿长度的计算外扶⼿的长度=放样半径R⼤1×3.14÷2⾥扶⼿的长度=放样半径R⼤2×3.14÷2扶⼿的长度也可以通过放样，套出样板，根据样板再进⾏下料。

文档建筑施工知识旋转楼梯工艺解析

【专业知识】建筑施工知识：旋转楼梯的工艺分析【学员问题】旋转楼梯的工艺分析？【解答】旋转楼梯是异型石材产品中加工难度最大的一种，它以精妙的结构造型倍受尊崇，又以繁琐复杂的施工工艺让人止步，这类矛盾的存在，稍有不慎，就会画蛇添足。

好多旋转楼梯在实质安装过程中，螺旋歪曲时接合不上，最主要的原由有可能是设计图纸的尺寸有错，或许是加工尺寸出现偏差。

所以，一个优良的旋转楼梯，风格一致的优良资料、科学正确的设计方案、过硬的加工技术和专业的施工团队这几个重点重点，缺一不行。

旋转楼梯的加工难度这样之大，安装要求这样之高，好多公司都力所不及。

据统计，此刻国内设计的石材旋转楼梯中，有 70%的旋转楼梯都是全球石材公司承接，全球石材异型产品加工能力可谓业内的龙头老大，累积了丰富的选择楼梯制作经验，为很多大型工程项目制作出令人赞美的高难度旋转楼梯，是国内石材旋转楼梯生产的不二选择。

其实，只需依据实质状况，找准思路因材施教，装饰艺术与施工工艺兼备，做到举一反三，矛盾也就水到渠成了。

旋转楼梯，作为一种经典艺术形式，以别出心裁的构想、心旷神怡的造型，奇妙连接建筑错层结构，增添了酒店、会所空间的灵巧性。

同时，旋转楼梯工艺繁琐，造型复杂，稍有施工差池，就会画蛇添足，形不行室内建筑装饰的亮点。

旋转楼梯大多从大堂基层，延长至二层平台，使本来两个独立地区有水乳交融，大气中略带婉约，雄伟中彰显轻柔，成为大堂地区最光亮的视觉焦点。

那么旋转楼梯的工艺控制重点是什么呢？现场放线最为重点同全部的楼梯同样，旋转楼梯主要由踏步、平台和护拦扶手三部分构成，只可是相关于一般楼梯，旋转楼梯造型呈螺旋状上涨，踏步呈放射状翻开，扶手亦是依据整体造型呈圆滑曲线状，所以放线成为施工先期阶段最重点的工序控制点。

实质放线时，以设计尺寸为准，将整个楼梯造型形成一个整体，包含石材踢脚、石材踏步、旋转石盖板、旋转石护边、旋转石腰线、蚀刻玻璃围栏、大理石扶手、等单项内容一致数据，同时在专业化的工厂加工，提高了效率，使每个零件即精确又精巧。

浅谈某工程钢结构旋转楼梯施工工艺

浅谈某工程钢结构旋转楼梯施工工艺摘要：文章通过对旋转楼梯的造型考虑和受力分析从而选择合理的机械设备，并对整个旋转楼梯进行合理分节处理，在楼梯拼装焊接过程中，采用全站仪进行精准定位，确保了旋转楼梯拼装时的拼接点精确无误。

关键词：建筑工程；旋转楼梯；钢结构；拼装焊接；全站仪文献标识码：A中图分类号：TU352 文章编号：1009-2374（2016）01-0115-02 DOI：10.13535/ki.11-4406/n.2016.01.0581 设计出图借助三维辅助软件TEKLA软件建立三维立体模型，考虑生产加工及现场安装方便性，采用分段加工方法，为保证车间制作好的钢旋转楼梯运输方便，将旋转楼梯分段，但同一个旋转楼梯必须整体拼装后分段，尽量不要同一旋转梯段中不同运输和吊装分段单独放胎架制作，这样很难保证梯段间光顺过渡，分段选在休息平台处断开分4段，以方便现场安装时胎架牛腿设置。

根据深化图纸尺寸将外旋水平段箱型钢梁焊接在箱型柱上――箱型柱牛腿，将整体模型分割成多段，旋转楼梯除钢柱外分为4片，确定每段构件的尺寸、扭曲角度等，并将三维立体模型转化为三维CAD模型指导加工生产及后期施工。

2 旋转楼梯的制作2.1 箱型平台的制作箱型平台分为水平平台和螺旋上升平台，截面尺寸均为800mm×300mm×20mm的箱型，采用钢板焊接而成，箱型平台的腹板下料为直条，根据模型展开图的角度，利用卷圆机滚弯，腹板直条在卷弯前表面每300mm的距离画上与滚轴平行的直线，在卷弯过程中时刻控制平行线与滚轴平行，以保证旋转楼梯的外形尺寸。

箱型的盖板均下料成弧形板，制作箱型时，利用千斤顶将弧形盖板压到螺旋上升的腹板上去，部分位置采用火烤校正，火焰温度不得超过650℃。

以上在制作前先搭好胎架，内旋胎架所选取的点及坐标尺寸要合理，要保持各胎架受力均匀控制变形均匀。

内旋支设4组胎架，胎架顶标高分别为608mm、1216mm、1824mm、2432mm（相对于构件底）；外旋支设6组胎架，胎架顶标高分别为304mm、608mm、912mm、1216mm、1824mm、2432mm（相对于构件底）。

混凝土旋转楼梯模板安装工艺简析_许彦东

5 效果检查
旋转楼梯模板安装完毕后，我们随机检查了20个点位标高及尺寸，模板标高及几何尺寸控制精准，且模板之间的拼缝无错台，达到了预期目标，最后浇筑完混凝土拆模后，旋转楼梯的整体观感和刚度都达到了要求。
6 小结
钢筋混凝土旋转楼梯模板施工方法现场验证支撑牢固，不变形，模板拼缝严密不错台，效果良好。本工艺产生了良好的社会效益。我们将针对本做法成果进行巩固和进一步改进，制定系统可行的施工工法以供同类工程借鉴。
1 传统工艺介绍
旋转楼梯的底模及侧模均采用木龙骨及木模，由于底模是木龙骨，底模拼缝有错台，为保证底模平整，模板铺设后再满铺地板革进行底模修复，这种施工工艺容易造成混凝土观感有缺陷，侧模用木龙骨固定，容易造成模板移位。
2 改进工艺原因
360° 旋转楼梯设计造型美观，属于三维立体结构。在保证不改变楼梯底面三维曲面的前提下，通过定型支架和定型模板的使用，踏步模板安装到位，不会造成模板移位及错台，可以使成型的混凝土旋转楼梯结构几何尺寸精设集团有限公司承接的某客车四厂 6#、 3#地根据原施工图纸设计，安装下车库，工程建筑面积68289m 2 。工程强、弱电穿线管为焊接钢管。经与建设单位、监理单位、设计单位协调，除主干线以外均采用JDG导管穿线，变更后明显降低了实际成本。经理论测算，人工费降低了18.45%，材料费降低了3.62%，机械费降低了75.73%，总造价降低了18.4%，节约人工51%，而且工程废料很少，大大地降低了工程的造价，经使用效果很好。
图1
钢管定位平面图
3 改进工艺设计
3.1 为保证旋转楼梯的空间定位，首先在圆心处固定支设一根4m高、竖向钢管支撑。 3. 2 按照楼梯空间结构划分，以 20° 角旋转围绕竖向龙骨（同一圆心）搭设固定水平钢管龙骨，竖向间距 20 0m m，并对应每根横龙骨在距圆心 3m处支设外圆竖向钢管，以便固定水平钢管作为支撑基础，钢管定位如图 1、 2所示。 3.3 钢管支架搭设完毕后为保证楼梯模板的牢固和几何尺寸，在每根横向钢管龙骨的上面通过放线定位，焊设定型Φ12钢筋支架。 3.4 定型钢筋支架全部安装完毕后，为保证底模龙骨的连续性，在横钢

旋转楼梯装焊工艺

一、工程简介
本工程为古滇王水军府旋转楼梯，属于弯扭结构，总重约为13吨，总标高5500mm,宽2030mm。

包括主梯梁：口600x150x16,共计6根，属于弯扭结构，6根平台弧形梁，10根平台直梁。

二、技术要求
1、焊缝要求：主梁坡口焊接，熔深不小于t/2,（t为板厚），对接焊缝为一级焊缝，踏步
与梯梁之间焊缝为满焊，踏步之间为缓焊，焊150mm隔200mm,焊角0.7t;
主焊缝坡口样式
2、油漆为环氧富锌底漆110μm；
3、涂装范围除花纹面、现场焊缝50mm范围内、箱体内部外，其余部位均需涂装。

三、制造工艺流程
1、零件下料
下料均采用数控火焰切割。

扭曲构件在下料时每一段预留50mm加工余量。

2、零件加工
2.1零件预制
2.4零件校正
1）.采用机械与火焰矫正同时使用，使构件达到设计要求。

2）.当采取热矫时，其加热温度应控制在600～800℃；温度降至室温前，不允许锤击钢
材，水冷；
四、拼装制作流程
1、弯扭构件预制
序号工序名称图示技术要求
1 数控下料1、安装程序数控下。
