D5000系统使用手册 综合智能分析与告警 V3.0

合集下载

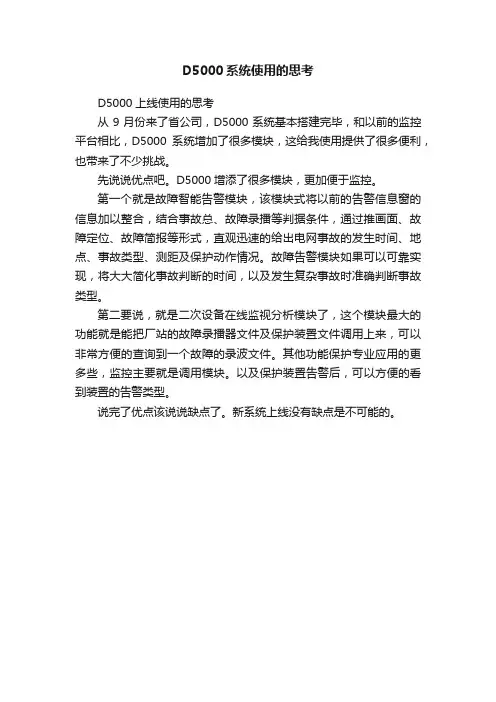

D5000系统使用的思考

D5000系统使用的思考

D5000系统使用的思考
D5000上线使用的思考
从9月份来了省公司,D5000系统基本搭建完毕,和以前的监控平台相比,D5000系统增加了很多模块,这给我使用提供了很多便利,也带来了不少挑战。

先说说优点吧。

D5000增添了很多模块,更加便于监控。

第一个就是故障智能告警模块,该模块式将以前的告警信息窗的信息加以整合,结合事故总、故障录播等判据条件,通过推画面、故障定位、故障简报等形式,直观迅速的给出电网事故的发生时间、地点、事故类型、测距及保护动作情况。

故障告警模块如果可以可靠实现,将大大简化事故判断的时间,以及发生复杂事故时准确判断事故类型。

第二要说,就是二次设备在线监视分析模块了,这个模块最大的功能就是能把厂站的故障录播器文件及保护装置文件调用上来,可以非常方便的查询到一个故障的录波文件。

其他功能保护专业应用的更多些,监控主要就是调用模块。

以及保护装置告警后,可以方便的看到装置的告警类型。

说完了优点该说说缺点了。

新系统上线没有缺点是不可能的。

D5000系统名词解释及常见问题处理

D5000系统名词解释及常见问题处理

运维系统无差错 技术支持稳如磐
母线电压不平衡:
单母运行时不平衡量为0,两条以上母线并列运行时,具有相同的不 平衡量值; 电压不平衡计算方法:相连母线的数目×(当前母线线电压幅值-相 连母线线电压平均值)/(相连母线的数目-1)
运维系统无差错 技术支持稳如磐
新能源电厂AVC合格率:
35kV:控制后电压与电压目标值电压差小于±0.15,判断合格; 110kV:控制后电压与电压目标值电压差小于±0.3,判断合格;
运维系统无差错 技术支持稳如磐
目录
Contents
3 1 2 3
运维系统无差错 技术支持稳如磐
日照公司在建设D5000系统中,遇到一些问题,现分享给大家,作为 系统运维经验。
问题描述:Web页面无法查看历史事项 解决方法:web用户rizhao不具备告警查询功能,在权限定义中添加(web 角色添加WEB_ALARM_QUERY)
运维系统无差错 技术支持稳如磐
问题描述:所有厂站的母线不平衡量测无法右键查看曲线
解决方法:在scada_popup_menu.ini数值菜单中添加“今日曲线”,此外 还需要对不平衡量进行采样定义
运,查询结果厂站名重复,多一列
解决方法:dbi中查设备类中的一次设备表表号,在public域信息表,检 索表号,找到厂站ID一栏,引用显示选择否(保护信号表、其他遥测遥信 表等不需要生成标准名称的除外)
运维系统无差错 技术支持稳如磐
PQI不一致:
运维系统无差错 技术支持稳如磐
母线有功/无功不平衡: 当“电压下限”*0.8<母线线电压<“电压上限”*1.2时,会进行不平 衡计算,将与该母线相连的支路有功、无功分别相加,结果放至实时库母 线表中对应母线的“有功不平衡量”、“无功不平衡量”域中。 (balance_judge_v_value为1) 交流线段有功/无功不平衡: 交流线段表“有功不平衡量”、“无功不平衡量”为线路各侧有功、 无功相加。 变压器有功/无功不平衡: 变压器“有功不平衡量”、“无功不平衡量”为变压器各绕组有功、 无功绝对值相减的绝对值。

D5000系统使用手册-火电机组综合监测V3.0

D5000系统使用手册-火电机组综合监测V3.0

3
智能电网调度技术支持系统——火电机组综合监测安装手册
3.2 功能说明
3.2.1 总览
在正常运行的 D5000 服务器或客户端上,点击总控台的“画面显示”按钮, 启动画面浏览器,如图 3-1 所示。
图 3-1 启动图形浏览器
画面浏览器启动后,进入画面主界面。退出时,点击右上角的关闭按钮,即 可正常退出画面浏览器。
烟气脱硫信息:包括机组入口处的运行监测、脱硫装置的运行监测、脱硫后 出口处的运行监测等。
热电机组信息:包括锅炉部分信息运行监测、汽机部分运行监测、电气部分 运行监测等。
1.4 术语和缩写词
1) 烟气脱硫系统 火电厂排放的烟气经除尘器、降温、调湿、洗涤脱硫,以净化烟气达到环保
1
智能电网调度技术支持系统——火电机组综合监测安装手册
鉴于模块功能会不断更新,所以本手册也会随之做相应的更新和完善。
文档更新日志: 序号 更新时间
01
2014-01
更新内容 创建文档
修改人 张洋
审核人 孙世明、 马洁、曹敬
目录
目录
第 1 章 引言.....................................................1 1.1 目的 ......................................................1 1.2 参考资料 ..................................................1 1.3 模块功能概述 ..............................................1 1.4 术语和缩写词 ..............................................1

D5000用户手册-3.2

D5000用户手册-3.2

参数
1.3 打印字符 项目
IBM 字符集 II 国标 I、II 级 汉字库
参数
7×7 点或 5×7 点 15×16 点
5
Icod
D5000 用户手册
1.4 接口形式 项目
串行接口 并行接口 钱箱控制
参数
DB25 插座(孔型),RS-232 兼容,支持 DTR/DSR;异步串行通讯: 9600bps/19200bps;8 位数据位,1 位停止位 8 位并行口,BUSY 握手协议,接口插座采用 D-SUB 25 线插座(针型) DC24V,2A 6 线 RJ-11 插座
本手册的任何章节没有深圳市研科数码有限公司的书面许可不得以
任何形式、通过任何手段进行复制或传送。
版 权
本手册于2005年编制 版权:属深圳市研科数码有限公司。 版本:3.2
2
Icod
D5000 用户手册
目 录
第一章 概述......................................................... 5 1.1主要技术规格.................................................. 5 1.2 打印纸....................................................... 5 1.3 打印字符..................................................... 5 1.4接口形式...................................................... 6 1.5 电源及操作环境要求........................................... 6 1.6 外型尺寸及重量............................................... 6 第二章 安装与操作................................................... 6 2.1 打印机外型................................................... 6 2.2 控制面板..................................................... 7 2.3接口连接...................................................... 7 2.3.1串行接口连接............................................ 7 2.3.2 并行接口连接........................................... 8 2.3.3 钱箱接口............................................... 9 2.4 指示灯和键操作............................................... 9 2.5黑标印刷注意事项............................................. 10 2.6装纸注意事项................................................. 10 第三章 打印列表.................................................... 11 3.1 打印机设置命令.............................................. 11 3.2 命令说明.................................................... 11 3.3 打印命令.................................................... 13 3.3.1 打印命令.............................................. 13 HT...................................................... 13 LF...................................................... 13 CR...................................................... DLE EOT n............................................... DLE ENQ n............................................. ESC SP n............................................. ESC ! n............................................... ESC % n............................................... ESC &................................................... ESC *................................................... ESC - n............................................... ESC 2.................................................. ESC 3 n............................................... ESC ? n.............................................. 13 13 15 16 16 16 17 17 18 18 19 19

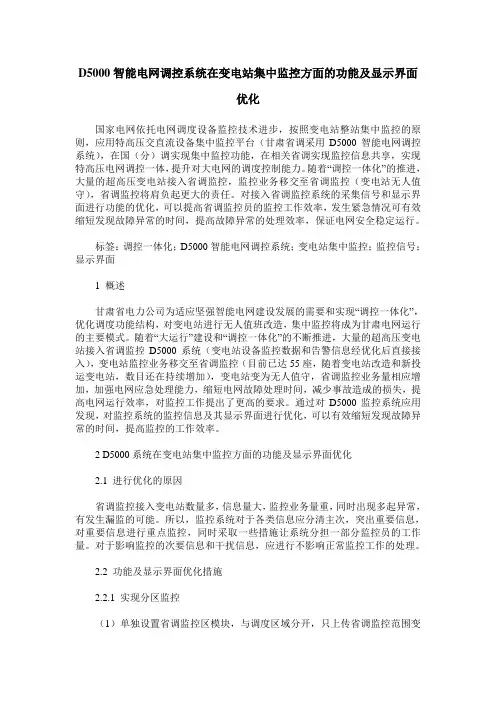

D5000智能电网调控系统在变电站集中监控方面的功能及显示界面优化

D5000智能电网调控系统在变电站集中监控方面的功能及显示界面优化

D5000智能电网调控系统在变电站集中监控方面的功能及显示界面优化国家电网依托电网调度设备监控技术进步,按照变电站整站集中监控的原则,应用特高压交直流设备集中监控平台(甘肃省调采用D5000智能电网调控系统),在国(分)调实现集中监控功能,在相关省调实现监控信息共享,实现特高压电网调控一体,提升对大电网的调度控制能力。

随着“调控一体化”的推进,大量的超高压变电站接入省调监控,监控业务移交至省调监控(变电站无人值守),省调监控将肩负起更大的责任。

对接入省调监控系统的采集信号和显示界面进行功能的优化,可以提高省调监控员的监控工作效率,发生紧急情况可有效缩短发现故障异常的时间,提高故障异常的处理效率,保证电网安全稳定运行。

标签:调控一体化;D5000智能电网调控系统;变电站集中监控;监控信号;显示界面1 概述甘肃省电力公司为适应坚强智能电网建设发展的需要和实现“调控一体化”,优化调度功能结构,对变电站进行无人值班改造,集中监控将成为甘肃电网运行的主要模式。

随着“大运行”建设和“调控一体化”的不断推进,大量的超高压变电站接入省调监控D5000系统(变电站设备监控数据和告警信息经优化后直接接入),变电站监控业务移交至省调监控(目前已达55座,随着变电站改造和新投运变电站,数目还在持续增加),变电站变为无人值守,省调监控业务量相应增加,加强电网应急处理能力,缩短电网故障处理时间,减少事故造成的损失,提高电网运行效率,对监控工作提出了更高的要求。

通过对D5000监控系统应用发现,对监控系统的监控信息及其显示界面进行优化,可以有效缩短发现故障异常的时间,提高监控的工作效率。

2 D5000系统在变电站集中监控方面的功能及显示界面优化2.1 进行优化的原因省调监控接入变电站数量多,信息量大,监控业务量重,同时出现多起异常,有发生漏监的可能。

所以,监控系统对于各类信息应分清主次,突出重要信息,对重要信息进行重点监控,同时采取一些措施让系统分担一部分监控员的工作量。

D5000系统使用手册 综合智能分析与告警 V3.0

D5000系统使用手册 综合智能分析与告警 V3.0

智能电网调度技术支持系统系统使用手册之综合智能分析与告警国电南瑞科技股份有限公司二零一四年二月文档更新日志:序号 更新时间 更新内容 修改人 审核人 01 2014-02 建立文档 闪鑫目 录第1章引言 (1)1.1 编写目的 (1)1.2 参考资料 (1)1.3 术语和缩写词 (1)第2章画面浏览器 (3)2.1 概述 (3)2.2 启动与退出 (3)2.2.1 浏览器启动 (3)2.2.2 浏览器退出 (5)2.3 功能说明 (6)2.3.1 主题面板 (6)2.3.2 常用工具栏 (6)2.3.3 配置文件与参数 (7)第3章实时监视分析 (9)3.1 概述 (9)3.2 启动与退出 (9)3.3 功能说明 (9)3.3.1 告警总览 (9)3.3.2 稳态监视越限信息 (10)3.3.3 动态监视告警信息 (14)3.3.4 二次设备告警信息 (14)3.4 配置文件和参数 (15)3.5 日志 (16)3.6 其他 (16)第4章预想故障分析 (17)4.1 概述 (17)4.2 启动与退出 (17)4.3 功能说明 (17)4.3.1 静态安全分析 (17)4.3.2 短路电流告警信息 (19)4.4 配置文件和参数 (19)4.5 日志 (20)4.6 其他 (20)第5章故障告警分析 (21)5.1 概述 (21)5.2 启动与退出 (21)5.3 功能说明 (21)5.3.1 故障分析 (21)5.4 配置文件和参数 (29)5.5 日志 (30)5.6 其他 (30)第1章 引言1.1编写目的本手册用来指导调度运行人员了解综合智能分析与告警功能的用途和使用方法,使用户能够更有效的使用综合智能分析与告警、充分发挥综合智能分析与告警的作用。

同时本手册也可作为维护人员进行系统维护的参考手册。

1.2参考资料本文档参考了以下智能电网调度技术支持系统相关规范:(506‐1) 综合智能分析与告警功能规范;(506‐1.2)综合智能分析与告警功能详细设计。

D5000系统的变电站综自调试试验系统方案与问题分析

D5000系统的变电站综自调试试验系统方案与问题分析

136研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2020.10 (上)接,该规约虽一方面具有灵活、简单、经济等优势,被众多变电站所广泛采用,但另一方面,也因此类优势使得规约可定制向不足,为信息接入造成一定麻烦,所以要进行一定的一致性测试,使其符合当地地区实际,具体要求包括RJ45或光纤接口、IEEE802.3的物理要求、2404端口号、启/停用传输机制应用等传输要求以及ASDU 格式、初始化过程等应用层要求。

第三是调度自动化相关产品准入质量测试及第三方软件试验,该试验内容技术性较弱、试验难度较低,主要是对相关硬件技术产品质量以及相关应用软件的使用情况进行试验,其中包括天文钟、UPS、KVM 矩阵等内容,在运行测试时,应着重注意其是否能够在长时间范围内正常运行,质量标准是否符合国家相应行业规范,且在测试中,为保证测试结果的准确性,还应利用专业软件测试工具对第三方软件的功能、接口、稳定性等方面性能进行测试,保障其能够充分满足系统运行要求。

第四是变电站自动化设备入网试验,入网试验是该调试工作的最后一项内容,主要目的是为保障即将投入使用的基础系统能够符合电网需求以及地方性企业标准,目前普遍利用校验仪与测试仪进行相关测试,测试内容包括测控、远动设备的遥测精度测试、各种规约测试等。

2 D5000系统的变电站综自调试试验中的问题分析2.1 远动机报文卡顿问题分析在D5000系统的实际投入使用过程中,曾出现报文卡顿问题,即在地调主站接收到7帧报文后出现了10秒左右的等待时间,对变电站的相关工作带来了较大负面影响。

为避免此类问题再次发生,应在系统的综自调试试验过程中进行调整,进而进行规避,具体做法为以101、104规约通信的形式将变电站自动化设备与智能电网调度控制系统主站相连结,并进行卡顿问题重演,通过问题重演与研究改进系统设置,规避卡顿问题。

在问题重演过程中可以发现,卡顿问题是由每次gstSio104.k=12要等待10s 的超时所引起,并在等待10s 后收到确认帧,标志着等待结束,经过进一步观测可发现,此问题的深层原因是远动装置的程序中出现了K 值计算错误问题,只要将程序进行正确更改,如将确认帧间隔改为8帧,总招过程便为流畅状态,卡顿问题即可解决,2.2 远动机丢遥信信号问题分析在我国某500KV 变电站的实际工作中曾出现多此低压侧电容电抗器开关变位信号漏报问题,虽然在AVC 调节过后能够使遥测信息及时上报,但需要等待总召后才能发送正确遥信位置。

基于D5000系统告警信息综合智能应用分析研制

基于D5000系统告警信息综合智能应用分析研制

基于D5000系统告警信息综合智能应用分析研制作者:韦杰杰万志祥李霞李飞艳庞晴晴张燕程亚航杨少帅来源:《科学与财富》2018年第34期摘要:随着D5000自动化系统的投入运行,实时告警信息激增,频发、误发的设备异常信息及电网故障时产生大量瞬时干扰信息,给正常的自动化运维工作带来了极大挑战。

当电网设备发生故障时,繁多的告警信息频繁冲刷告警窗口,严重影响人员监视,这时候就需要自动化人员快速判断事故原因,但是没有一个有效的手段来统计这些信号从而影响事故处理的速度。

结合地调D5000系统在线故障智能告警功能建设,介绍了电网在线故障智能告警功能、数据来源和故障告警综合展示情况,提出了故障告警存在的问题及改进措施。

应用的实现为自动化运维人员提供全面、直观的技术支持,能够快速的定位到出问题的信号和通道,为自动化人员快速处理事故问题提供依据,避免了故障时告警信息繁多且不直观对自动化系统运行的影响从而提高了自动化系统的安全稳定性。

关键词:在线故障;智能告警;数据源当电网运行出现异常时,自动化人员需根据调度自动化系统提供的各种信息,及时发现、定位、消除威胁电网安全稳定运行的隐患,保证电网安全稳定运行。

但以往接入调控中心的SCADA、WAMS、保信等自动化系统相互独立,当电网发生故障时,自动化人员难以快速从各系统繁多的告警信息中对电网运行方式进行准确的判别,影响电网异常的及时处理。

省调在新建的D5000系统基础平台上,整合接入调控中心的SCADA、WAMS、保信等系统的告警信息,对各类告警信息进行挖掘、分析与整合,抽取出告警信息的根源以及关键信息并进行可视化展示,实现了电网事故的故障定位,缩短了自动化人员对电网异常判别时间,减轻了自动化人员工作强度,提高了自动化人员电网监视和故障处理的效率。

1 在线故障智能告警功能电网在线故障智能告警利用告警侧的SOE信息、遥信变位、事故总信号、保护动作信号、PMU数据以及故障信息管理系统的故障录波数据,自动统计分析电网一、二次设备的频繁告警的告警信息,快速准确判断出故障设备,实现电网故障的在线综合诊断。

智能电网调度主站D5000系统的应用分析

智能电网调度主站D5000系统的应用分析

智能电网调度主站D5000系统的应用分析作者:陈滨来源:《大科技·C版》2018年第10期摘要:目前,电网调度工作中,常采用智能电网调度主站D5000系统,此系统相较于传统的电网调度主站系统具有巨大的优势,能够有效的提高运作的效率、稳定性等,还能降低主站运行的人力成本,因此说明智能电网调度主站D5000系统的应用价值较高,本文为了详细了解智能电网调度主站D5000系统,结合现状,对其在电网调度工作中的应用进行分析。

关键词:智能化技术;电网调度;应用中图分类号:TM76 文献标识码:A 文章编号:1004-7344(2018)29-0130-01引言传统的电网调度工作存在稳定性不足、可靠性不足的缺陷,其主要依靠人工本身的工作经验,来判断电网当前状态是否需要进行调度。

但在智能电网调度主站D5000系统的应用之下,仅需要少量的人工对系统进行操控,即可完成日常的电网调度工作,由此说明该系统具有较高的便捷性,同时因为计算机与硬件设备的工作效率、工作准确性都要高于人工。

1 智能电网调度主站D5000系统概述在本质属性上,智能电网调度主站D5000系统属于分析型调度系统,其主要核心在于能量管理系统,能量管理系统当中包含了计算机、操作系统、支持系统、数据收集装置、能量管理和网络分析功能,在应用当中,工作人员通过能量管理系统,就能够实现对电网运作状态的了解,同时还能完成日常的电网调度工作,因此智能电网调度主站D5000系统,能够满足电网调度的工作需求[1]。

但智能电网调度主站D5000系统的应用,不仅仅只针对日常的电网调度工作,在现代技术的发展前提下,智能电网调度主站D5000系统还能够针对电网调度上的故障现象进行处理。

当调度出现故障,智能电网调度主站D5000系统将会自动对电流进行控制,针对故障进行若干次修复,若修复失败,将视为硬件损坏等故障类型,此时会通过预报通知相关维修人员前来修理[2]。

2 智能电网调度主站D5000系统常见应用2.1 电网调度功能自动化应用电网调度功能自动化应用,是智能电网调度主站D5000系统最基本的功能,人工只需要依照调度工作的需求,对智能电网调度主站D5000系统进行操作,那么系统将会发出指令,促使电网调度体系中的硬件、软件自动化运作,从而能实现自动化调度。

尼康d5000说明书

尼康d5000说明书

尼康d5000说明书篇一:尼康照相机使用说明尼康照相机1、照片效果=像素+解像力2、1024*768分辨率=每条水平线上都有1024个像素,共768条水平线+76.8万像素3、对焦点是数码单反摄影中最为重要的技术之一,对焦点多,覆盖的取景区域就更为密集。

拍摄运用的景物有优势。

4、点测联动,测光点可以跟随对焦点移动,对焦位置既是测光位置5、尼康出众的感光度适合拍摄夜景6、佳能相机拍出的照片色彩更为浓烟,尼康则是清新、淡雅。

7、尼康数码单反相机分三个系列(1)高性价比的入门机型D3000、D3100、D5000、D5100、D90、D7000等。

相机机身多采用强化塑料的材质,重量相对较轻,各项功能的最高品质不足,例如入门级单反相机的ISO感光度最高可扩展为12800,而当前最高的ISO感光度已经达到20万以上。

机身塑料耐用度不够,手感稍差。

连拍速度、最多可连拍张数、最高像素数、画质、画面视角等都不够完美。

(2)强大的准专业机型 D300S(告诉连拍功能,适合拍摄运动及体育类器材)、D700(全画幅机型的典范)。

一般为金属机身,较比顶级机型缩减了某些功能或降低了某些成本。

(3)顶级的专业机型D3X(高达2450万像素)、D3S(超过10万的感光度)顶级机型属于超前产品,一般情况下在若干年内不会被低端机型超越。

8、镜头上A与M为自从对焦和手动对焦的调节按钮。

A 为自动。

有些机身配有马达,需将机身上的马达开关也设定到“自动”(开)的状态,才能实现自动对焦(机身上的AF、M)9、尼康的三中对焦模式(1)AF-C(连续对焦)适用于拍摄运动对象。

(2)AF-S(单次对焦)适用于拍摄静止对象。

(3)AF-A(自动伺服)自动调节对焦模式。

运动时自动调节至AF-C,静止时自动调节至AF-S。

对焦模式调节方式:按住相机身上的“AF模式”按钮,然后转动主拨轮,即可在这3种模式间转换。

10、超焦距(泛焦)技法:在拍摄大场面的风光画面时,大多数情况下要求画面有更大一些的景深,使远处与最近处拉进附近的景物都能清晰地表现出来。

厂站监控数据接入D5000系统讲解

厂站监控数据接入D5000系统讲解

厂站监控 数据接入
高软功能 平台功能 应用 应用 系统跨越性 2016-2017年,面临智能电网调度控制系统全新换代,从 iES600 安全边界 地县互联 的转换为D5000 系统,各项工作都需要定制专门的实施方案。系统建设前期,厂站监控 配置 调试 数据接入工作尤为重要,直接影响到后续工作的准确高效开展,因此选定厂站监控数据
主站配置
网络通道一
网络通道二
地址一:37.129.11.4 地址二:37.129.11.132 地址一:37.129.11.5 地址二:37.129.11.133
厂站监控数据接入D5000系统
厂站接入典型案例 厂站接入典型案例
完美
难以实现
厂站监控数据接入D5000系统
厂站接入典型案例 厂站接入典型案例
双主模式
主调链路
厂站监控数据接入D5000系统
备调链路
厂站接入特殊案例 厂站接入特殊案例
04
主 备 调 不 同
主调 第一套总控的端口1连接第一套数据网 第二套总控的端口2连接第二套数据网 备调 第一套总控的端口2连接第一套数据网
第二套总控的端口1连接第二套数据网
主备模式
主调链路
厂站监控数据接入D5000系统
备调链路
厂站接入特殊案例 厂站接入特殊案例
05
主 备 调 相 同
主调 第一套总控的端口1连接第一套数据网 第二套总控的端口2连接第二套数据网 备调 第一套总控的端口1连接第一套数据网 第二套总控的端口2连接第二套数据网
主备模式
主调链路
厂站监控数据接入D5000系统
备调链路
应用效果 总结展望
未知 问题
精益求精
请您指正
THANKS

D5000系统常用命令及故障处理

D5000系统常用命令及故障处理

..D5000系统自动化运维手册第八部分D5000系统常用命令及故障处理目录1 D5000系统常用命令 (250)2 D5000系统常见故障处理 (252).D5000系统常用命令及故障处理1 D5000系统常用命令1、系统启动/停止启动:服务器:sys_ctl start down工作站:sys_ctl start fast停止:sys_ctl stop2、服务器/工作站远程重新启动或关机:用ssh命令远程登陆到服务器或工作站,在d5000用户下停止应用系统(sys_ctl stop),然后切换到root用户执行 shutdown – ry 0 或reboot(重新启动),shutdown – hy 0 (关机)。

3、启动总控台: sys_console &4、查看系统各节点应用运行情况:/home/d5000/hebei/showservice5、调用检索器程序:/home/d5000/hebei/bin/search6、重启某进程:/home/d5000/hebei/kp 进程名;进程名7、远程调阅某工作站图形:在本机工作站上输入:xhost +从终端远程登录想调阅图形的工作站:ssh xt-stnXX在登录的工作站上输入:disp调阅图形:GExplorer login8、启动告警窗:iapi9、遥控监护命令:sca_guard10、通过终端窗口切换主备调:sys_switch_zd 切主调sys_switch_bd 切备调11、语音告警进程:alarm_client_ifly12、挂载U盘:.1)打开终端,在root用户下,输入fdisk –l,在显示的信息中查看本U盘名称:例如/dev/sdc12)输入mount /dev/sdc1 /mnt,/mnt此时即为挂载上的U盘。

3)可进行复制剪切工作,在/mnt下输入cp 文件名拷贝路径4)不用该挂载U盘时,一定要卸载下来,不能直接插拔,否则会造成工作站文件堆积,影响使用速度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

智能电网调度技术支持系统系统使用手册之综合智能分析与告警国电南瑞科技股份有限公司二零一四年二月文档更新日志:序号 更新时间 更新内容 修改人 审核人 01 2014-02 建立文档 闪鑫目 录第1章引言 (1)1.1 编写目的 (1)1.2 参考资料 (1)1.3 术语和缩写词 (1)第2章画面浏览器 (3)2.1 概述 (3)2.2 启动与退出 (3)2.2.1 浏览器启动 (3)2.2.2 浏览器退出 (5)2.3 功能说明 (6)2.3.1 主题面板 (6)2.3.2 常用工具栏 (6)2.3.3 配置文件与参数 (7)第3章实时监视分析 (9)3.1 概述 (9)3.2 启动与退出 (9)3.3 功能说明 (9)3.3.1 告警总览 (9)3.3.2 稳态监视越限信息 (10)3.3.3 动态监视告警信息 (14)3.3.4 二次设备告警信息 (14)3.4 配置文件和参数 (15)3.5 日志 (16)3.6 其他 (16)第4章预想故障分析 (17)4.1 概述 (17)4.2 启动与退出 (17)4.3 功能说明 (17)4.3.1 静态安全分析 (17)4.3.2 短路电流告警信息 (19)4.4 配置文件和参数 (19)4.5 日志 (20)4.6 其他 (20)第5章故障告警分析 (21)5.1 概述 (21)5.2 启动与退出 (21)5.3 功能说明 (21)5.3.1 故障分析 (21)5.4 配置文件和参数 (29)5.5 日志 (30)5.6 其他 (30)第1章 引言1.1编写目的本手册用来指导调度运行人员了解综合智能分析与告警功能的用途和使用方法,使用户能够更有效的使用综合智能分析与告警、充分发挥综合智能分析与告警的作用。

同时本手册也可作为维护人员进行系统维护的参考手册。

1.2参考资料本文档参考了以下智能电网调度技术支持系统相关规范:(506‐1) 综合智能分析与告警功能规范;(506‐1.2)综合智能分析与告警功能详细设计。

1.3术语和缩写词1)故障诊断Fault Diagnosis故障诊断是指在电网发生故障时,利用调度中心侧的数据自动分析出故障设备的过程。

2)事件顺序记录 SOE Sequence Of Event指具有GPS时间标识的状态量变化信息;3)相量测量装置 PMU Phasor Mesurement Unit由于进行同步相量的测量、记录和输出的装置。

PMU的核心功能包括基于标准时钟信号的同步相量测量功能、失步标准时钟信号的守时功能、与主站之间实时通信功能。

4)故障录波器 Fault Record故障录波器是在系统故障或振荡时,能迅速直接地记录下与系统故障有关的运行参数的一种自动装置。

5)实时序列 RTS Realtime Sequence实时序列是指按照一定的顺序和配置,调度相关软件进行计算的控制模式。

6)可视化7)多主题第2章 画面浏览器2.1概述画面浏览器是用户进行应用交互的最频繁和密切的界面,综合智能分析与告警的绝大部分操作均基于画面浏览器完成。

这里将介绍画面浏览器的启动与退出,并介绍了浏览器的主要支持功能。

2.2启动与退出2.2.1浏览器启动正常情况下用户可通过基础平台提供的控制台工具进行画面的调阅,如下图2‐1所示。

图2-1 控制台工具在进行控制台工具操作之前,需要首先点击控制台工具右侧的用户登陆按钮,如下图2‐2所示,在弹出的对话框中输入用户名和口令,并点击确认按钮。

图2-2 控制台登录对话框当用户名和口令校验正确后,控制台工具上的所有操作按钮显示为激活状态,如下图2‐3所示,选择菜单项“画面”中的“画面显示”选项,启动图形浏览器。

也可以直接点击“画面”项,通过预定义的快捷操作启动图形浏览器。

图2-3 控制台工具画面登录菜单项图形浏览器启动后,在配置综合智能分析与告警功能客户端的机器上,如下图2‐4所示,将会弹出综合智能分析与告警主画面。

图2-4 综合智能分析与告警主画面用户也可以通过终端命令行的方式直接启动图形浏览器,命令如下:GExplorer –login在弹出的图形浏览器的用户登录对话框中,如上图2‐2所示,输入用户名和口令,并点击确认按钮。

当用户名和口令校验正确后,图形浏览器即可正常使用。

2.2.2浏览器退出在图形浏览器中选择菜单项“文件”中的“退出”标签,如下图2‐5所示,图形浏览器将关闭。

图2-5 退出图形浏览器点击控制台工具菜单项“登录”项中的“退出登录”标签,如下图2‐6所示。

图2-6 用户注销方法1或点击“退出登录”按钮进行退出,如下图2‐7所示。

图2-7 用户注销方法2在选择上述任何一种方法进行用户注销时,将会弹出如下图2‐8所示的确认对话框,点击“是(Y)”即可退出,点击“否(N)”取消本次推出操作。

图2-8 确定对话框2.3功能说明2.3.1主题面板图形浏览器工具栏的左侧三个按钮为综合智能分析与告警功能的主题面板,如下图2‐9所示,分别为“实时监视分析”、“预想故障分析”和“故障告警分析”。

图2-9 主题面板图每个主题面板表征当前电网在某个方面的运行信息,“实时监视分析”侧重于反映当前电网基态运行方式下的告警信息,“预想故障分析”侧重于反映当前电网在预想故障方式下的告警信息,“故障告警分析”侧重于反映当前电网发生故障时的告警信息。

每个主题面板又分为三类状态,如下图2‐10所示,绿色代表该主题面板下无告警信息,黄色代表该主题面板下具有一般性告警信息,红色代表该主题面板下具有严重性告警信息。

图2-10 主题面板状态图2.3.2常用工具栏图形浏览器主菜单的下方为常用工具栏,其具有以下功能:打开文件;调阅先前阅览的前一幅画面;调阅先前阅览的前一幅画面;调阅当前用户的默认主页面;画面放大;画面缩小;恢复原始大小;图形缩放比例,输入比例后回车即可;自由拖动画面;进入可视化展示方式。

2.3.3配置文件与参数主题面板需要在数据库和本地配置文件两个地方进行配置,配置方法如下:1)点击控制台工具菜单项“数据库”中的“数据库”选项,如下图2-11所示;图2-11 控制台工具数据库菜单项2)在弹出的实时库浏览配置界面中,如下图2-12所示,在工具栏中部的应用下拉框中选择PUBLIC,再在右侧的应用信息表下拉框中选择应用信息面板表,即可打开应用信息面板表图2-12 应用面板信息表3)在该表中插入三条新记录,其中面板名称分别为“实时监视分析”、“预想故障分析”和“故障告警分析”,初始应用号分别为10000、201400和105000,然后点击保存按钮即可;4)同2)操作类似,打开PUBLIC应用下的应用面板配置表;5)同3)操作类型,在应用面板配置表中增加三条新记录,其中所属面板ID分别为“实时监视分析”、“预想故障分析”和“故障告警分析”,应用ID分别为10000、201400和105000。

第3章 实时监视分析3.1概述实时监视分析类告警侧重于反映当前电网基态运行方式下的告警信息以及消除告警信息的辅助决策。

实时监视分析类告警共包括3个部分,分别为稳态监视告警信息、动态监视告警信息以及二次设备告警信息。

3.2启动与退出用户在图形浏览器工具栏上点击“实时监视分析”主题面板,即可进入实时监视分析告警信息主题,如下图3‐1所示:图3-1 告警信息主题面板退出图形浏览器工具或者在图形浏览器工具栏上点击其他两个主题面板,即可退出实时监视分析类告警主题。

3.3功能说明3.3.1告警总览进入实时监视分析告警主题后,如下图3‐2所示,首先可以在画面中部的地理潮流图上观察到实时监视分析类所有告警信息的图标,表示当前电网基态下的告警信息。

图3-2 实时监视分析类告警总览其中不同的图标代表不同的告警含义,用户通过告警图标就可以清晰的了解到当前电网在基态运行方式下大概有哪些方面的告警信息,实时监视与分析类告警图标分类如下:稳态监视断面越限告警图标稳态监视线路越限告警图标稳态监视主变越限告警图标用户将鼠标移动到某个告警图标上时,告警图标会自动放大显示,进一步查看告警的详细信息。

3.3.2稳态监视越限信息稳态监视信息来源于电网运行稳态监控功能的告警信息输出(包括断面越限、线路/主变潮流越限以及电压越限)和灵敏度计算功能的越限设备灵敏度信息输出。

用户在进入实时监视分析告警主题后,会自动将稳态监视信息层次树加载进来,如下图3‐3所示,稳态监视信息层次树由稳态监视越限信息构成。

图3-3 稳态监视信息层次树1)越限信息稳态监视越限信息又由四个部分组成,包括刷新时间、断面越限、潮流越限、电压越限。

在稳态监视越限信息的根节点上会显示稳态监视的越限个数,如下图3‐4所示。

图3-4 稳态监视越限信息根节点¾刷新时间刷新时间描述当前告警信息的计算断面时间。

¾断面越限断面越限描述稳态监视下的断面越限信息,如下图3‐5所示,包括断面名称、断面功率实测值、断面限值以及越限率。

图3-5 断面越限节点用户可通过点击断面越限信息节点后的定位按钮,实现断面设备的自动定位。

为了消除断面越限,在越限的断面节点下紧接着会提供消除越限的灵敏度信息.灵敏度信息按两种方式进行展现,即按灵敏度大小排序和按缓解度大小排序。

点击“按灵敏度排序”节点后的按钮,在地理潮流图上会展示排在前十位的越限设备灵敏度信息,如下图3‐6所示,在需要调整的厂站上以向上/向下箭头标注对应发电机出力或负荷的调整方向,箭头中的数字标示灵敏度调节大小的排序。

图3-6 按灵敏度排序效果图将“按灵敏度排序”节点展开后,可以详细查看排在前十位厂站的越限设备灵敏度信息,包括调整设备名称、灵敏度大小以及调节方向等。

点击“按缓解度排序”节点后的按钮,在地理潮流图上会展示排在前五位的越限设备缓解度信息,如下图3‐7所示,在需要调整的厂站上标注旗帜,旗帜中间的数字表示缓解度的排序。

图3-7 按缓解度排序效果图将“按缓解度排序”节点展开后,可以详细查看排在前五位的越限设备缓解度信息,包括调整设备名称、缓解度大小等。

¾潮流越限潮流越限描述稳态监视下的线路、主变越限信息,包括越限设备名称、实测值、限值以及越限率。

用户可通过点击设备越限信息节点后的定位按钮,实现越限设备的自动定位。

为了消除线路/主变越限,在越限设备节点下紧接着会提供消除越限的灵敏度信息,其操作方法和展示内容同断面越限灵敏度信息类似,不再详述。

¾电压越限电压越限描述稳态监视下的电压越限信息,包括越限设备名称、实测值、限值以及越限率。

用户可通过点击电压越限信息节点后的定位按钮,实现越限设备的自动定位。

为了消除电压越限,在越限设备节点下紧接着会提供消除越限的灵敏度信息,其操作方法和展示内容同断面越限灵敏度信息类似,不再详述。
