各种漆包线种类性能介绍
常用漆包线分类及性能
漆包线的种类按导体形状分类：圆线、扁线、空心线按绝缘材料分：缩醛漆包线，聚酯漆包线，聚氨酯漆包线，改性聚酯漆包线，聚酯亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺漆包线，聚酰亚胺漆包线按线径规格分类：常规漆包线(直径0∙6mm以上)、微细漆包线(直径0.6mm 以下)按绝缘漆品种分类：缩醛、聚酯、改性聚酯、聚酯亚胺、聚氨酯、聚酰亚胺、聚酯亚胺/聚酰胺酰亚胺、自粘、复合涂层按耐热温度等级分类：120级(E)、130级(B)、155级(F)、180级(H)、200级(C)、240级按用途分类：一般用途漆包线(普通线)、耐热漆包线、特种漆包线(耐电晕、耐冷媒、其他)按导体材料分类：铜线、铝线、合金线漆包线的分类介绍产品类别:直焊性聚氨酯漆包铜圆线QA(UEW)等级：130(B)、155(F)、180(H)特点：能直焊、易染色产品类别：尼龙复合漆包线QA∕N(UEW∕N)等级：130(B)、155(F)、180(H)特点:耐磨性佳、弯曲性能好产品类别:聚酯漆包铜圆线QZ(PEW)等级：130(B)、155(F)特点:耐刮性、耐溶剂性好产品类别：聚酯亚胺漆包铜圆线QZY(E1W)等级：180(H)特点：稳定性、耐刮性、耐溶剂性好产品类别：聚酯亚胺/聚酰胺酰亚胺复合漆包铜圆线Q(ZY∕XY)(EI/AIW)等级：200(C)、220(C)特点：耐高、低温、耐冷冻剂，耐辐射，耐热冲击，化学性能优。
产品类别：变频电机用抗电晕漆包铜圆线Q(ZY∕XY)/200-BP等级：200(C)特点：耐高温、耐辐射、耐磨、耐电晕性能。
漆包线的结构分为导体与绝缘两部分，按导体材料可分为铜、铝、合金等，按导体形状也可以分为圆线、扁线、空心线等。
按绝缘材料主要分为漆包线、绕包线、无机绝缘线，常见的漆包线用绝缘漆有缩醛类漆、聚酯类漆、聚酯亚胺类漆、聚氨酯类漆、聚酰胺类漆、聚酰胺亚胺类漆、芳族聚酰亚胺类漆、聚酰胺酰亚胺类漆。
漆包线在我国漆包圆线主要适用于GBT6109-2008,漆包铜扁线适用于GBT7095-2008。
各种漆包线的功用介绍
各种漆包线的功用介绍漆包线商品的高标准严恳求，分外是国际厂商在我国开办加工工作，对漆包线带来了新的技能恳求。
漆包线公司为了抢占商场，各自尽了很大的竭力，得到了极好的翻开，经过十多年的翻开，漆包线工作的品种根柢满意了国内需求。
1.变频电机用防电晕漆包线跟着电力电子技能的翻开，变频调速得到了活络的翻开，变频电机最招引人的本地是节省动力。
我国发电的总容量约60%是耗费在电动机上，而选用变频调速可使电动机节省20%的动力。
变频电机用在风机、泵、紧缩机等通用机械里，除节能外，别的还有技能调速，牵引调速和精细调速的利益，然后跋涉商品的技能水平，商质量量，出产产值和功率等。
这些是很难用%来衡量的。
因而变频调速有宽广的运用远景。
并将逐渐替代直流调速。
跟着变频商品运用范畴活络拓宽，其运用寿数就日益超卓。
选用IGBT(绝缘栅双极性晶闸管)技能PWM(脉冲宽度调制)型变频器运用后，可变的极高频率和许多刹那间脉冲尖峰电压能致使电晕放电景象，使电机绝缘过早损坏。
有时，绝缘寿数只需1-2年，有时乃至只需几个月绝缘就损坏了。
最多见的绝缘损坏是匝间短路而起，是由有些放电(发生电晕)、有些介质发热和空间电荷堆集等多种要素归纳构成。
因而关于或许的要素提出了多方面跋涉绝缘体系寿数的办法。
绝缘体系中电磁线是一个首要的构成有些，近几年来，抢先工业国家翻开了新式电磁线的研讨工作。
这些年，纳米技能的翻开为变频电机用漆包线的改善和跋涉发了解条件，研发均相、通明和涂覆性十分好的漆不只需利于线的出产，并且能使漆包线的功用更优异，并或许发生新的特性，然后拓宽漆包线的运用面。
面临国外的抢先技能，国内许多公司也纷乱起动，仰仗国外的履历，运用进口的漆，开发了高频电机用漆包线。
国内有关的研讨安排，上海电器所、上海电缆研讨所也纷歧样程度的翻开了研讨工作，从研讨绝缘漆开端，筹建实验基地，拟定线和电机的有关标准。
工作都在相继的进行着，并取得了必定成效。
变频电机用漆包线国内经过几年的竭力，已取得了长足的跋涉。
漆包线的分类和型号
TK康铜线TM锰铜线TWC无磁性铜线TY镀银铜线TN镀镍铜线L铝线TL 铜包铝线NC镍铬线（一圆）B扁D带箔K空心-1薄绝缘-2厚绝缘热级：
用温度指数和热冲温度来表示绕组线的热性能。
绝缘材料的温度指数：
是把绝缘材料长期使用的最高允许温度值作为该材料的温度指数，所谓的最高允许使用温度是指材料在该温度下应可靠工作200小时以上。
E级绕组线允许的最高工作温度120℃以下温度指数120B级绕组线允许的最高工作温度130℃以下温度指数130F级绕组线允许的最高工作温度155℃以下温度指数155H级绕组线允许的最高工作温度180℃以下温度指数180C级绕组线允许的最高工作温度200℃以下温度指数200漆包线的热级用／XXX表示
1/ 1。

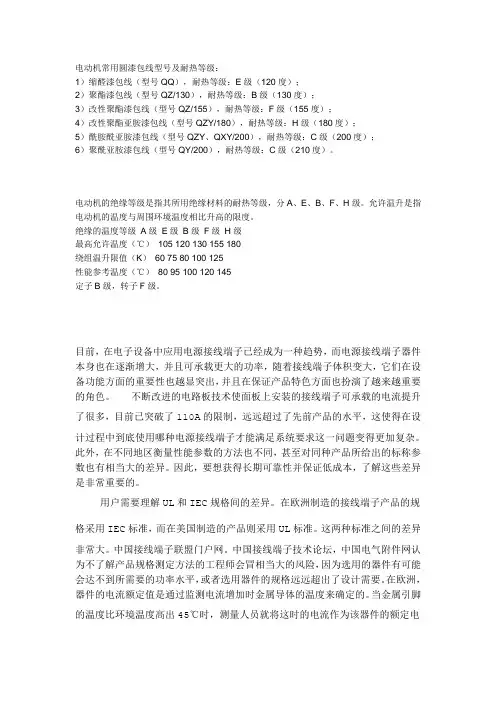

电动机常用圆漆包线型号及耐热等级
电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145定子B级，转子F级。
目前，在电子设备中应用电源接线端子已经成为一种趋势，而电源接线端子器件本身也在逐渐增大，并且可承载更大的功率，随着接线端子体积变大，它们在设备功能方面的重要性也越显突出，并且在保证产品特色方面也扮演了越来越重要的角色。
不断改进的电路板技术使面板上安装的接线端子可承载的电流提升了很多，目前已突破了110A的限制，远远超过了先前产品的水平，这使得在设计过程中到底使用哪种电源接线端子才能满足系统要求这一问题变得更加复杂。
此外，在不同地区衡量性能参数的方法也不同，甚至对同种产品所给出的标称参数也有相当大的差异。
因此，要想获得长期可靠性并保证低成本，了解这些差异是非常重要的。
用户需要理解UL和IEC规格间的差异。
在欧洲制造的接线端子产品的规格采用IEC标准，而在美国制造的产品则采用UL标准。
这两种标准之间的差异非常大。
中国接线端子联盟门户网。
中国接线端子技术论坛，中国电气附件网认为不了解产品规格测定方法的工程师会冒相当大的风险，因为选用的器件有可能会达不到所需要的功率水平，或者选用器件的规格远远超出了设计需要。
漆包线分类及特点
漆包线分类及特点漆包线是一种用于电子设备、通讯设备等领域中的电缆产品，具有良好的耐高温、耐腐蚀、绝缘性能以及尺寸精度高的特点。
在使用过程中，漆包线的分类和特点不应被忽视，下面我们将对漆包线进行详细地介绍。
一、漆包线的分类1. 铜漆包线铜漆包线是指在铜导线上，涂覆绝缘漆后制成的电线，通常用于电子设备、电动机、冷却器等设备中。
铜漆包线的特点是具有良好的导电性能、低温耐性好、抗氧化性能强等特点。
2. 铝漆包线铝漆包线是指在铝导线上，涂覆绝缘漆后制成的电线，通常用于电炉、电机等高温条件下的设备中。
铝漆包线的特点是具有良好的导电性能、轻质、低成本等特点。
3. 铜铝复合漆包线铜铝复合漆包线是将铜和铝导线复合后，再在导线表面涂覆绝缘漆制成的电线，常用于传动、变压器等设备中。
其特点是具有良好的机械性能、热稳定性和抗氧化性能。
4. 铜镍合金漆包线铜镍合金漆包线是在铜导线表面涂覆绝缘漆后再电镀一层镍，制成的电线，通常用于高温高压条件下的设备中。
其特点是具有良好的耐磨损性能、化学稳定性和机械强度。
二、漆包线的特点1. 良好的耐高温性能漆包线的绝缘材料通常采用聚酰亚胺、聚酰胺、聚酯等高温耐性能材料，使得漆包线具有出色的耐高温性能和耐老化性能。
2. 尺寸稳定性高漆包线采用机械加工制备，具有高精度和稳定的尺寸，使得漆包线在使用过程中能够确保良好的电性能和可靠性。
3. 抗腐蚀性能好电子设备、通讯设备等通常需要抵御环境中的化学腐蚀，漆包线采用的绝缘材料具有良好的抗腐蚀性能，使得漆包线能够适应不同的使用环境。
4. 电气性能优良漆包线采用的绝缘材料具有良好的电绝缘性能、电导率和振动强度，能够确保电子设备、通讯设备等的正常使用。
5. 安全可靠性高漆包线具有良好的耐高温、耐腐蚀、绝缘性能和机械强度，能够确保电子设备、通讯设备等的安全、可靠使用，从而为工业生产、科学研究等领域提高工作效率和质量提供了支持。
综上所述，漆包线作为一种重要的电线电缆产品，具有多种不同的分类和特点，不同分类的漆包线可以适应不同的使用环境和条件。
漆包线简介介绍
漆包线在制造过程中，经过多 次拉伸和卷绕，具有较高的抗
张强度和耐磨性。
漆包线的应用领域
1. 电机领域
2. 电器领域
漆包线是电机绕组的主要材料，广泛应用 于电动机、发电机等各类电机产品。
漆包线在电器行业中用于制造变压器、电 抗器、电磁铁等电器的绕组。
3. 电子领域
4. 其他领域
在电子元器件中，漆包线被用作连接线和 引线，如印刷电路板、集成电路等。
漆包线的特点和优势
1. 绝缘性能优异
漆包线采用高质量的漆类绝缘 材料，具有良好的绝缘性能， 能有效防止电流泄漏和短路现
象。
2. 耐热性好
漆包线经过高温烘焙处理，能 在较高温度下保持稳定的电气 性能，适用于各种高温环境。
3. 耐腐蚀性强
漆包线的漆膜能有效抵抗酸碱 等化学物质的侵蚀，延长导线 使用寿命。
除了上述领域，漆包线还可应用于通讯、 汽车、航空航天等领域，满足各种特殊环 境下的电气连接需求。
02
漆包线的生产工艺
漆包线的生产工艺
• 漆包线是一种表面涂有绝缘漆的导线，具有优良的绝缘性能和耐热性，广泛应用于电机、电器、电子等领域。下面将对漆 包线的生产工艺进行详细介绍。
03
漆包线的性能参数与检测
漆包线的性能参数与检测
• 漆包线是一种表面涂有绝缘漆的导线，具有优良的 绝缘性能和耐热性，广泛应用于电机、电器、电子 等领域。下面将对漆包线的性能参数与检测进行详 细介绍。
04
漆包线的应用案例与发展趋势
漆包线的应用案例与发展趋势
• 漆包线是一种表面涂有绝缘漆的导线，具有优良的绝缘性能 和耐热性，广泛应用于电机、电子、通讯等领域。下面将分 别介绍漆包线在电机领域和电子领域的应用案例，以及其发 展趋势和市场前景。
各种漆包线种类性能介绍
一．漆包线种类：
绝缘漆类别种类：
绝缘漆类别种类：
二．漆包线特性检验：
1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。
2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是
否产生针孔。
3．密着性：急速拉伸时，漆膜有无龟裂。
4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体
之次数或磨耗破坏值。
5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。
6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。
7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。
或绞合两股漆包线于
规定条件下加热，视漆膜是否异常。
8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜
是否龟裂。
9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。
10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指
甲或铅笔法表示之。
11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。
12．导体电阻：以导体电阻试验仪器测定，再换成20 C时之
数值表示之。
三．漆包线制造工艺流程：
1．伸线工艺流程（表一）。
2．漆包线工艺流程（表二）。
3．漆包线成品入库检查流程（表三）。
酚酞盐水试验
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习
资料等等
打造全网一站式需求。
漆包线-用途分类与特性-基础知识
高强度、耐高温、良好的绝缘性
详细描述
电机用漆包线主要用于制造电动机的绕组，要求具有高强度、耐高温和良好的绝缘性能。这种漆包线通常采用耐 高温的绝缘材料制成，能够在高温环境下保持稳定的电气性能和机械性能。
变压器用漆包线
总结词
高导电率、耐高温、良好的绝缘性
详细描述
变压器用漆包线主要用于制造变压器的绕组，要求具有高导电率、耐高温和良好的绝缘性能。这种漆 包线通常采用高导电率的材料制成，能够在高温和高压环境下保持稳定的电气性能。
具有较好的耐腐蚀性能，适用于 海洋、化工等腐蚀性环境。
低电阻漆包线
电阻低、导电性能好，适用于高 频传输和低能耗设备。
新材料与新工艺的应用
新材料
采用高分子材料替代传统漆包线涂层，提高耐热性和 绝缘性能。
新工艺
采用先进的涂覆工艺和精密控制技术，提高漆包线的 表面质量和稳定性。
环保与可持续发展
环保漆包线
酸洗
用酸液去除铜线表面的氧 化物，增强铜线与涂层的 结合力。
涂漆工艺
选择合适的涂层材料
涂层方式
根据用途选择具有绝缘、耐磨、耐温 等特性的涂层材料。
采用浸涂、淋涂或喷涂等方式将涂层 均匀涂覆在铜线表面。
涂层配制
按照涂层材料的要求，将各组分按比 例混合均匀，确保涂层质量。
烘烤与固化
烘烤
将涂覆好的铜线放入烘箱中，在一定 温度下烘烤，使涂层逐渐熔融并流平。
用途
漆包线主要用于电机、电器、仪 表等设备的线圈绕组，具有优良 的绝缘性能和耐热性能。
02
漆包线的特性
电性能
绝缘性
漆包线具有优良的绝缘性能，能够保 证电线在正常工作电压下不发生漏电 、击穿等现象。
各种漆包线的性能介绍
各种漆包线的性能介绍2006-4-10 16:34:16漆包线产品的高标准严要求，特别是世界厂商在中国开办加工行业，对漆包线带来了新的技术要求。
漆包线企业为了抢占市场，各自尽了很大的努力，得到了很好的发展，经过十多年的发展，漆包线行业的品种基本满足了国内需要，现就行业存在的几个共性的大家感兴趣的几个品种的发展谈一些看法，供大家参考。
1．变频电机用防电晕漆包线随着电力电子技术的发展，变频调速得到了迅速的发展，变频电机最吸引人之处是节约能源。
我国发电的总容量约60%是消耗在电动机上，而采用变频调速可使电动机节约20%的能源。
变频电机用在风机、泵、压缩机等通用机械里，除节能外，另外还有工艺调速，牵引调速和精密调速的优点，从而提高产品的工艺水平，产品质量，生产产量和效率等。
这些是很难用%来衡量的。
因此变频调速有广阔的应用前景。
并将逐步取代直流调速。
随着变频产品应用领域迅速扩大，其使用寿命就日益突出。
采用IGBT（绝缘栅双极性晶闸管）技术PWM（脉冲宽度调制）型变频器使用后，可变的极高频率和大量瞬间脉冲尖峰电压能引起电晕放电现象，使电机绝缘过早损坏。
有时，绝缘寿命只有1-2年，有时甚至只有几个月绝缘就损坏了。
最常见的绝缘损坏是匝间短路而起，是由局部放电（产生电晕）、局部介质发热和空间电荷积聚等多种因素综合造成。
因此针对可能的原因提出了多方面提高绝缘系统寿命的措施。
绝缘系统中电磁线是一个重要的组成部分，近几年来，先进工业国家开展了新型电磁线的研究工作。
美国Phelps Dodge公司在20世纪90年代中期就研制了三涂层TZ QS变频电机漆包线。
这种线底涂层为聚酯亚胺或和其相应的漆，中间为加有二氧化硅、氧化铝或其他金属氧化物微细粉粒的聚酰胺酰亚胺“屏蔽”涂层，表面是改性的聚酰胺酰亚胺漆涂层。
中间涂层约为总厚度的40%。
欧洲Herberts公司研制的双涂层漆包线，其底涂层为聚酯亚胺，表层为含有如氧化铬等氧化物的聚酰胺酰亚胺涂层，表层厚度为总厚度的60%以上。
漆包线的型号和命名规格
漆包线型号规格
漆包线分非直焊型(需要刮漆才能焊接)和直焊型(不用刮漆就可以直接焊接).
QZ聚酯漆包线:我们简称为QZ普通线(非直焊型),普通电机最常用,耐温130度,机械强度高. QZY聚酯亚胺漆包线:我们简称为QZY高温线(非直焊型),耐温180度,用于耐热要求高的电机,寿命更长久.
QA聚氨酯漆包线:我们简称为QA直焊线(直焊型),耐温155度,可直焊,易着色,高频下低介质损耗,用于通讯,音响,高频变压器,小型变压器等.
Q(ZY+XY)聚酯亚胺/聚酞胺酰亚胺复合漆包线:我们简称为YY耐氟线(非直焊型),是冰箱/空调压缩机用线,耐高温200度,还具有耐冷冻剂,耐严寒,耐辐射等特性,机械强度高,电气性能稳定,耐化学性能和耐冷冻剂性能好,超负荷能力强.
UEW是日本标准的表示法.台资及韩资都用UEW表示,QA是国标和国际标准表示法.二者的差别是UEW外径等范围比较宽松,其它基本相同.注:2UEW-QA-1 1UEW-QA-2QA-1里面的Q是系统代号,漆的第一个拼音字母.A是聚氨酯漆,氨的第一个拼音字母.-1代表薄漆膜,-2代表厚漆膜,-3代表加厚漆膜。
各种漆包线种类性能介绍
一．漆包线种类：绝缘漆类别种类：H 180CH180CH200CB130CF155C 可直接焊锡之EIW漆包线焊锡温度450C。
高温直焊性UEW漆包线焊锡温度380C。
绝缘漆类别种类：B 130CF155CF155CH200CC220C特性可直焊，耐磨性佳，可挠性佳。
柔软性佳，耐磨及耐药品性佳，电气性能优。
耐磨性佳，可挠性佳，耐冷媒R-12，耐高温，耐软化，耐磨性佳，耐冷媒，HFC-134A。
耐高温，耐磨性特佳，耐化学药品，耐热稳定性佳，耐冷媒R-12，HFC-134A二．漆包线特性检验：1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。
2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是否产生针孔。
3．密着性：急速拉伸时，漆膜有无龟裂。
4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体之次数或磨耗破坏值。
5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。
6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。
7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。
或绞合两股漆包线于规定条件下加热，视漆膜是否异常。
8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜是否龟裂。
9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。
10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指甲或铅笔法表示之。
11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。
12．导体电阻：以导体电阻试验仪器测定，再换成20C时之数值表示之。
三．漆包线制造工艺流程：1．伸线工艺流程（表一）。
2．漆包线工艺流程（表二）。
3．漆包线成品入库检查流程（表三）。
酚酞盐水试验。
漆包线的规格分类
漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。
1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。
1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。
1．4按材料形状分：圆线，扁线，空心线。
1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。
漆包线电源线材料、性能、用途
第二节.线规说明
各国线规对照表详细如下:
BWG 5/0 ------4/0 --3/0 ------2/0 --------0 ------1 --2 ----3 -----
规 AWG
------4/0 ------3/0 --------2/0 ------0 ------1 --------2 ---
6
---
---
---
---
---
---
---
6
---
5
---
7
---
---
---
---
---
---
---
7
8
---
---
---
6
---
---
---
8
---
---
---
9
---
---
---
7
---
---
---
9
---
---
---
10
---
---
---
8
---
---
---
10
---
---
---
11
---
27
---
---
---
26
---
---
---
---
---
---
28
---
27
---
28
---
---
---
---
---
---
---
29
29
---
---
---
28
---
---
---
---
漆包线基本知识
漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.1.8聚酰胺漆包线3.1.9融断漆包线3.1.10阻燃漆包线3.1.11高抗张力漆包线3.1.12自润滑漆包线3.1.13陶瓷绝缘电磁线3.1.14玻璃膜电磁线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。
3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170℃以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。
常用漆包线规格及参数表
常用漆包线规格及参数表由于近几年来，漆包线的应用及使用频率增加，漆包线的规格及参数也变得非常重要。
它的规格及参数决定着漆包线的性能特点，下面将介绍常用漆包线的规格及参数表。
一、内径规格漆包线通常的内径规格有0.08mm-20mm，其中0.08mm-5mm为小型漆包线，5mm-20mm为中等型漆包线。
内径规格直接影响到漆包线的耐热温度、铜料耐蚀性等性能，一般情况下，越小的漆包线内径，其性能就越好。
二、厚度规格不同的漆包线系列具有各自的厚度规格。
漆包线系列在选择时，厚度也需要考虑，一般选择较厚的漆包线来提高漆包线的强度以及耐热性。
三、抗热能力不同的漆包线系列具有不同的抗热能力。
一般来说，电线绝缘材料的抗热性能会受到漆包线内径、外径和厚度的影响。
抗热能力受到不同的电压等参数的影响较大，在选择漆包线时，需要结合实际情况充分考虑。
四、抗耐腐蚀性漆包线的抗耐腐蚀性决定着它的使用寿命，不同的漆包线系列具有不同的耐腐蚀性。
一般情况下，抗耐腐蚀性越高的漆包线具有更长的使用寿命。
五、耐电等级漆包线的耐电等级表示漆包线的电绝缘功能，它的耐电等级有H、M、F等级，其中H等级最高，表示其具有良好的电绝缘性能，不容易发生短路而损坏。
六、柔软性漆包线的柔软性是指漆包线的弯曲疲劳抗性。
它决定着漆包线可以承受多大的弯曲应力，一般通常选择软漆包线，硬漆包线用于线缆减振及压紧装置。
总之，漆包线的内径规格、厚度规格、抗热能力、抗耐腐蚀性、耐电等级、柔软性等参数都是影响漆包线性能的关键因素。
因此，在选择漆包线时，一定要根据实际的使用环境及其影响因素，根据上述参数表确定最适合的漆包线规格并采用。
随着漆包线的应用及使用频率的增加，各种漆包线的规格、参数和性能变得越来越重要。
由于各种漆包线具有不同的规格及参数，如何按照不同情况选择最合适的漆包线规格及参数就显得尤为重要。
此外，还应当根据相应的环境条件，正确地使用漆包线，以保证安全可靠的工作环境。
漆包线种类(绝缘漆种类)
130C
F
155C
F
155C
H
200C
C
220C
说明
UEW漆包线外层被覆尼龙涂料。
涂料为
Polyester树
脂。
于PEW漆包线外层被覆尼龙涂料。
于PEW漆包线外层被覆AIW涂料之双被覆漆包线。
以Polyamide-imide树脂为主要涂料。
特性
可直焊，
耐磨性佳，
可挠性佳。
柔软性佳，耐磨及耐药品性佳，
一．漆包线种类(绝缘漆种类)：
种类
聚酯亚胺
漆包线
聚酯亚胺
漆包线
(直焊性)
聚酯亚胺被覆
聚亚胺醯胺
漆包线
聚胺基甲
酸乙酯
漆包线
聚胺基甲酸酯
漆包线
代号
EIW-D
EIW+AIW
(EIAIW)
UEW
UEW-F
耐热等级
H
180C
H
180C
H
200C
B
130C
F
155C
说明
涂料为
Polyester-imide树酯作成，具有高热安定性。
电气性能优。
耐磨性佳，
可挠性佳，
耐冷媒R-12，
加工性良好。
耐高温，
耐软化，
耐磨性佳，
耐冷媒，
HFC-134A。
耐高温，耐磨性特佳，耐化学药品，耐热稳定性佳，耐冷媒R-12，HFC-134A
HFC-134A。
可直焊及加工性良好，电气性能佳，可自由配色。
可直焊，耐湿性及耐高温老化性佳，可自由配合。
绝缘漆类别种类：
种类
聚胺基甲酸酯被覆尼龙
漆包线
漆包线种类与型号120930
文件编号：课程编号：编着日期：2012.9.30漆包线种类与型号漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
它受原材料质量，工艺参数，生产设备，环境等因素影响，具有机械性能，化学性能，电性能，热性能四大性能一、分类1、按绝缘材料聚酯、缩醛、聚氨酯、聚酯亚胺、聚酯亚胺/聚酰胺酰亚胺等2、按漆包线的用途可分：2.1一般用途的漆包线（普通线）：主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
2.2耐热漆包线：主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。
2.3特殊用途的漆包线：是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线3、按导体材料分：铜线，铝线，合金线。
4、按材料形状分：圆线，扁线，空心线。
5、按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3；扁线：普通漆膜-1加厚漆膜-26、耐热等级分：B级（130℃）、F级（155℃）、H级（180℃）、C 级（180℃以上）。
二.型号、代号及产品表示方法1、符号、代号：1.1系列代号：漆包绕组线：Q ；纸包绕组线：Z 。
1.2导体材料：铜导体：T（省略）；铝导体：L。
1.3绝缘材料：油性类漆：Y（省略）；聚酯类漆：Z ；改性聚酯类漆：Z（G）；缩醛类漆：Q；聚氨酯类漆：A ；聚酰胺漆：X；聚酰亚胺漆：Y ；环氧漆：H ；聚酯亚胺漆：ZY ；聚酰胺酰亚胺：XY。
1.4导体的特性：扁线：B ；圆线：Y（省略）；空心线：K。
1.5漆膜厚度：圆线：薄漆膜-1、厚漆膜-2、加厚漆膜-3；扁线：普通漆膜-1、加厚漆膜-2 。
1.6热级：用／XXX表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．漆包线种类：
绝缘漆类别种类：
绝缘漆类别种类：
二．漆包线特性检验：
1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。
2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是
否产生针孔。
3．密着性：急速拉伸时，漆膜有无龟裂。
4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体
之次数或磨耗破坏值。
5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。
6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。
7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。
或绞合两股漆包线于
规定条件下加热，视漆膜是否异常。
8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜
是否龟裂。
9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。
10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指
甲或铅笔法表示之。
11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。
12．导体电阻：以导体电阻试验仪器测定，再换成20 C时之
数值表示之。
三．漆包线制造工艺流程：
1．伸线工艺流程（表一）。
2．漆包线工艺流程（表二）。
3．漆包线成品入库检查流程（表三）。
酚酞盐水试验
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习
资料等等
打造全网一站式需求。
