编码器测速的标准写法全文共四篇示例,供读者参考第一篇示例:编码器是一种用于测量物体运动速度的设备,可以通过测量物体上的编码器产生的脉冲数来计算物体的速度。

编码器测速是自动化控制系统中常见的一项技术,广泛应用于各种行业和领域。

编码器测速的标准写法包括以下几个步骤:第一步,选择合适的编码器。

在进行编码器测速之前,首先需要选择适合的编码器。

根据测量的需求和要求,选择能够满足相关技术指标和性能要求的编码器。

常见的编码器类型有光栅编码器、绝对值编码器和增量式编码器等。

第二步,安装编码器。

在测速过程中,编码器的位置和安装方式对测速结果有很大影响。

在安装编码器时,需要保证编码器与被测物体之间的机械连接牢固可靠,避免因机械松动或偏移导致测速误差。

第三步,连接编码器。

将编码器与测速设备进行连接,通常通过编码器的输出信号线接入计数器或编码器解码器等设备。

要确保连接可靠和正确,避免因信号线接错或连接不良导致数据采集错误。

第四步,设置测速参数。

在进行编码器测速之前,需要对测速设备进行参数设置。

根据实际需求,调整测速设备的计数分辨率、采样频率和滤波参数等,以确保测速结果的准确性和稳定性。

第五步,进行校准和调试。

在进行实际测速之前,需要对编码器进行校准和调试。

通过旋转物体,观察编码器输出的脉冲信号变化,调整接收设备的参数,使得测速结果与实际速度一致。

第六步,进行实际测速。

在完成以上步骤之后,即可进行实际的编码器测速。

通过监测编码器输出的脉冲信号,计算物体的速度,并输出测速结果。

根据实际需求,可以选择连续测速或单次测速模式,以满足不同的应用场景。

编码器测速是一项重要的技术,在自动化控制系统和工程领域有着广泛的应用。

通过合理选择编码器、正确安装和连接、设置参数、校准调试以及实际测速等一系列步骤,可以实现准确可靠的物体测速,为相关应用提供重要的技术支持。

希望以上内容对您有所帮助,谢谢!第二篇示例:编码器是一种常用于测速的设备,通过检测旋转轴的角度变化,可以准确地计算出物体的旋转速度。

电机编码器测速-SJTU

电机编码器测速-SJTU
其实上面的计算只用了一相,如果我们要利用上两相的话那该怎么办呢?
这是 AB 两相的时序图,我们可以看到 AB 两相相位上相差了 90 度,本来 一个脉冲是 4 个 phase,而且用 arduino 计算是读取的某一个状态的变化。所以 4 个 phase 用一相的话我们只能读取 1 个脉冲。但是如果我们把两相结合起来的话 在 4 个 phase 中就有 4 个状态的变化,也就是说如果结合两相我们读取的数值就 是一相得 4 倍。转速=脉冲数/(4x374xt)。这就是所谓的软件 4 倍频功能。通过 读取更多的数值来减少误差。 2 相关代码
valA=valB=0;//清零储存脉冲数的变量 } /***********************************子函数程序**********************************/ void go(int a) {
digitalWrite(AIN1,HIGH); digitalWrite(AIN2,LOW); analogWrite(PWMA,a); } void back(int b) { digitalWrite(AIN1,LOW); digitalWrite(AIN2,HIGH); analogWrite(PWMA,b); } void stay() { digitalWrite(AIN1,HIGH); digitalWrite(AIN2,HIGH); } [/kenrobot_code] [kenrobot_code]/** * 日期: 2017/02/28 * 作者: 呆萌阿宝 * 描述: 我觉得 loop 那应该可以改一下但是我没办法实验希望大家帮我看看行不行 */
例如带霍尔编码器的直流电机 25GA370 的部分参数如下:
裸电机转速 12V 12000RPM 减速比:34:1,减速后冲每圈,可以通过单片 机 4 倍频至 1496 脉冲。

简述编码电机测速的基本工作原理

简述编码电机测速的基本工作原理

简述编码电机测速的基本工作原理
编码电机测速的基本工作原理是通过编码器来测量电机转速的一种技术。

编码器是一种测量运动的装置,它由光传感器和光栅组成。

在编码电机测速中,光栅固定在电机轴上,而光传感器则固定在电机壳体上。

当电机转动时,光栅会与光传感器之间产生光遮断和透过的周期性变化。

光传感器检测到光线的变化,并将其转化为电信号。

根据捕捉到的光电信号变化,我们可以计算出转轴的转速。

通常情况下,编码器旋转一周会输出固定的脉冲数,即编码器的分辨率。

通过测量固定时间T内编码器输出的脉冲数,即可求得电机的转速。

假设编码器的分辨率为P,T时间内测得脉冲数m个,则单倍频(编码器转动一圈输出的脉冲数与分辨率相同)情况下电机转速为m/p(其中m/p为编码器转过的圈数,再除以时间即为转速)。

为了提高采样精度,可以利用软件实现四倍频,即将编码器的分辨率提高4倍。

原理图如上,一个小周期内AB两相分别各有一个上升沿和下降沿,只需要在AB两相的每个上升沿、下降沿进行采集,这样就实现了四倍频技术。

即如果编码器分辨率为p,则现在编码器转动一圈就可以采集到4p个脉冲。

以上信息仅供参考,如需了解更多信息,建议咨询专业人士。

编码器使用教程与测速原理

编码器使用教程与测速原理

编码器使用教程与测速原理我们将通过这篇教程与大家一起学习编码器的原理,并介绍一些实用的技术。

1.编码器概述编码器是一种将角位移或者角速度转换成一连串电数字脉冲的旋转式传感器,我们可以通过编码器测量到底位移或者速度信息。

1.1增量式编码器和绝对式编码器。

编码器从输出数据类型上分,可以分为增量式编码器和绝对式编码器。

增量型编码器一般给出两种方波,它们的相位差存在一定的角度(不一定是90°),通常称为通道A和通道B。

通常只需一个通道的读数给出与转速有关的信息,与此同时,通过所取得的第二通道信号与第一通道信号进行顺序对比的基础上,得到旋转方向的信号。

有时候还有一个可利用的信号称为Z通道或零通道,该通道给出编码器轴的绝对零位。

主要应用:测速、测量转动方向、转角、移动距离等。

优点:结构简单,特别是使用微机采集的时候,使用非常方便。

缺点:断电导致数据丢失,抗干扰能力差。

绝对编码器光码盘上有许多道光通道刻线,每道刻线依次以2线、4线、8线、16线……编排,这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码),这就称为n位绝对编码器。

主要应用:测速位移、转角。

优点:它不受停电、干扰的影响。

绝对编码器由机械位置决定的每个位置是唯一的,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。

这样,编码器的抗干扰特性、数据的可靠性大大提高了。

缺点:成本高。

1.2增量式编码器和绝对式编码器。

从编码器检测原理上来分,还可以分为光学式、磁式、感应式、电容式。

常见的是光电编码器(光学式)和霍尔编码器(磁式),因为两者的使用方法是一致的,限于篇幅,便不再展开叙述,下面有使用说明介绍。

2.编码器接线说明具体到我们的编码器电机,我们可以看看电机编码器的实物。

这是一款增量式输出的霍尔编码器。

有AB相输出,所以不仅可以测速,还可以辨别转向。

编码器测速原理

编码器测速原理

编码器测速原理编码器是一种用于测量旋转速度和位置的设备,它可以将机械运动转换为电信号,从而实现对运动状态的监测和控制。

编码器测速原理是指通过编码器获取到的信号来计算出物体的速度,从而实现对物体运动状态的监测和控制。

在工业自动化控制系统中,编码器被广泛应用于各种设备和机械的运动控制中,如机床、机器人、电机等。

编码器的测速原理主要是基于编码器的工作原理和信号输出来实现的。

编码器通常由光电传感器和编码盘组成,当物体运动时,编码盘上的光栅或编码孔会随着物体的运动而产生变化,光电传感器会检测这些变化,并将其转换成电信号输出。

根据这些电信号,我们可以计算出物体的速度。

编码器的测速原理可以分为两种类型,增量式编码器和绝对式编码器。

增量式编码器通过检测编码盘上的脉冲数来计算物体的速度,它的原理是根据脉冲信号的频率和方向来确定物体的运动状态。

而绝对式编码器则可以直接输出物体的位置信息,它的原理是通过编码盘上的编码规律来确定物体的位置,从而实现对物体位置和速度的测量。

在实际应用中,编码器的测速原理可以通过信号处理和计算来实现对物体速度的准确测量。

通过对编码器输出信号的采集和处理,我们可以得到物体的运动状态,从而实现对物体的精确控制和监测。

同时,编码器的测速原理还可以应用于各种工业领域,如自动化生产线、机器人控制、电机调速等方面。

总的来说,编码器的测速原理是基于编码器的工作原理和信号输出来实现的,通过对编码器输出信号的采集和处理,我们可以实现对物体速度的准确测量,从而实现对物体运动状态的监测和控制。

在工业自动化控制系统中,编码器的测速原理具有重要的应用价值,可以帮助我们实现对各种设备和机械的精确控制和监测。

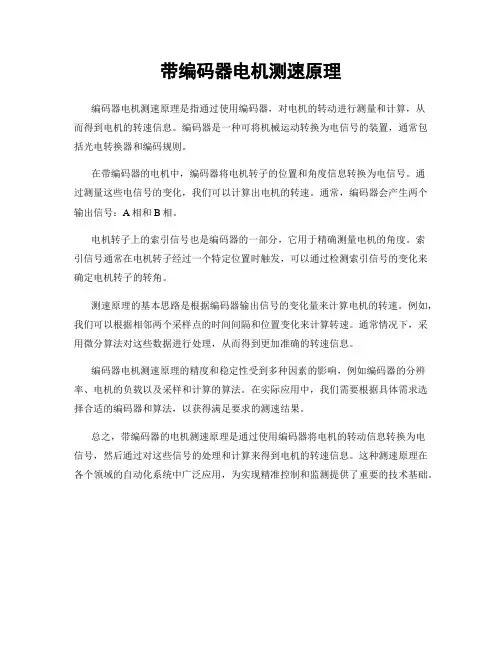

带编码器电机测速原理

带编码器电机测速原理

带编码器电机测速原理
编码器电机测速原理是指通过使用编码器,对电机的转动进行测量和计算,从
而得到电机的转速信息。

编码器是一种可将机械运动转换为电信号的装置,通常包括光电转换器和编码规则。

在带编码器的电机中,编码器将电机转子的位置和角度信息转换为电信号。


过测量这些电信号的变化,我们可以计算出电机的转速。

通常,编码器会产生两个输出信号:A相和B相。

电机转子上的索引信号也是编码器的一部分,它用于精确测量电机的角度。


引信号通常在电机转子经过一个特定位置时触发,可以通过检测索引信号的变化来确定电机转子的转角。

测速原理的基本思路是根据编码器输出信号的变化量来计算电机的转速。

例如,我们可以根据相邻两个采样点的时间间隔和位置变化来计算转速。

通常情况下,采用微分算法对这些数据进行处理,从而得到更加准确的转速信息。

编码器电机测速原理的精度和稳定性受到多种因素的影响,例如编码器的分辨率、电机的负载以及采样和计算的算法。

在实际应用中,我们需要根据具体需求选择合适的编码器和算法,以获得满足要求的测速结果。

总之,带编码器的电机测速原理是通过使用编码器将电机的转动信息转换为电
信号,然后通过对这些信号的处理和计算来得到电机的转速信息。

这种测速原理在各个领域的自动化系统中广泛应用,为实现精准控制和监测提供了重要的技术基础。

基于FPGA的电机编码器测速

基于FPGA的电机编码器测速
7、王彦.基于FPGA的工程设计与应用[M].西安:西安电子科技大学出版社,2005.
8、韩壮志,李伟,王田苗,王守杰.光电码盘四倍频分析[J].电子技术应用,2000:38[J].自动化仪表,2000(9):4~6.
10、史延龄.单片机在电机转速测量中的应用.机电工程.1996,3:14~15.
毕业设计任务书
(理工类)
题目:基于FPGA的电机编码器测速
学生姓名:
学号:
专业:
年级:
学院:
指导教师:
教务处制
毕业设计任务与要求:
为了满足运动控制系统中电机及及其他场合测速、测频的要求,以Altera公司的cyclone iv系列的FPGA为控制核心,设计一种简易的电机测速装置,它可以作为一个独立的模块与嵌入式系统连接。在Quartus II开发软件环境下,采用硬件编程语言Verilog HDL,实现电机转速精确的测量:
驱动器型号:松下MSDA023A1A
根据FPGA的特性以及伺服电机的工作原理,设计一种简易的电机测速装置,完成电机测速的任务。同时,完成3000字以上的英文资料翻译。本设计完成后,应提供以下文档和资料:
1、FPGA硬件接口Verilog HDL程序一份;
2、电机测速BDF(原理图)一份;
3、电机测速程序一份;
11、Quartus II简介手册.
12、Nios II那些事儿.
年月日
4、唐亚平.基于FPGA与DSP的等精度数字频率计设计[J].微计算机信息,2007,23(2):249-250.
5、何勇,范永坤.基于FPGA的增量式光电编码器计数电路设计[J].仪器仪表用户,2007(11):91-92.
6、禇振勇,翁木云.FPGA的设计及应用,西安电子科技大学出版社,2002.

编码器测速原理

编码器测速原理

编码器测速原理编码器是一种用于測量物体位置、速度和方向的机械设备,在许多工业控制和自动化系统中广泛使用。

它通常由一个旋转部分和一个静止部分组成,旋转部分通过一系列脉冲信号将位置、方向和速度信息传输给控制系统。

编码器测速是其中一种常见的应用场景,通常用于掌握旋转部分的转速,从而实时控制机器的运行状态。

编码器测速的主要原理是通过检测编码器输出脉冲来计算旋转部分的速度。

编码器脉冲通信包括两个主要方面:脉冲频率和脉冲计数。

脉冲频率指的是编码器输出的脉冲数目,而单位时间内脉冲数目的变化就是编码器测量的速度。

脉冲计数指的是计算单位时间内脉冲数目,也就是用于计算速度的基础数据。

在使用编码器测速时,需要确定脉冲计数和单位时间的时间间隔,通常采用微秒或者毫秒为单位。

编码器测速可分为两种主要类型:增量式和绝对式。

增量式编码器是最常用的编码器类型之一,其原理是通过对每一次旋转的增量量进行计量,解码出速度和方向信息。

增量式编码器最大的特点是精度高,使用方便,但由于它基于计数和检测,因此需要进行定期检验并进行校准。

绝对式编码器则具有更高的准确度和精度,因为它可以确定在给定时间内旋转部分的位置,而不仅仅是速度和方向。

绝对式编码器通常包含多个单独的轨道(Track),每一个轨道上有一个独特的编码器序列,可以解析出每一个轨道的位置信息,从而确定旋转部分的位置。

除了基本的增量式和绝对式编码器外,还有一些高级编码器类型,例如线性编码器和旋转/线性编码器。

线性编码器可以用于测量直线移动的物体的位置和速度,其原理与旋转编码器类似。

旋转/线性编码器是一种可以用于同时测量转速和直线运动的编码器类型,其原理是将一个旋转式编码器放置在平移运动的轨道上,从而可以同时检测旋转和移动,并提供位置、速度和方向信息。

在使用编码器测速时,需要注意一些常见问题。

编码器信号的稳定性需要得到保证,可以采用较高的输出频率以提高测量精度。

编码器轴运动的摩擦、惯性和不明确的运动模式都可能对测量结果产生影响。

正交编码器测电机速度原理

正交编码器测电机速度原理

正交编码器测电机速度原理
正交编码器是一种用于测量旋转速度和位置的传感器。

它由一个旋转的编码盘和一个读取器组成,读取器可以检测编码盘上的标记或槽,并将这些信息转换成电信号。

在测量电机速度的原理中,正交编码器的工作原理如下:
1. 光电传感器,正交编码器通常使用光电传感器来读取编码盘上的标记或槽。

当编码盘旋转时,光电传感器会检测到标记或槽的变化,并产生相应的电信号。

2. 正交信号,正交编码器产生两个正交的输出信号,通常称为A相和B相。

这两个信号的相位差为90度,可以用来确定旋转方向和速度。

3. 脉冲计数,通过检测A相和B相信号的变化,可以对编码盘的旋转进行计数,从而确定电机的旋转速度和位置。

4. 解码器,电子解码器会将A相和B相信号转换成电机的速度和位置信息,通常可以通过微处理器或计数器进行处理和解释。

总的来说,正交编码器通过光电传感器检测编码盘上的标记或槽,产生正交的输出信号,并通过解码器将这些信号转换成电机的速度和位置信息。

这样可以实现对电机速度的精确测量和控制。

编码器常用测速方法

编码器常用测速方法

编码器常用测速方法对于电机的转速测量,可以将增量式编码器安装在电机上,用编码器的轴连接电机的轴,然后用控制器对编码器进行计数,最后通过特定的方法计算出电机的转速。

常用的编码器测速方法有三种:M法、T法和MT法。

•M法:又叫做频率测量法。

这种方法是在一个固定的计时周期内,统计这段时间的编码器脉冲数,从而计算速度值。

设编码器单圈总脉冲数为C,在时间T0内,统计到的编码器脉冲数为M0,则转速n的计算公式为:n = M0/(C*T0)。

M法是通过测量固定时间内的脉冲数来求出速度的。

假设编码器转过一圈需要100个脉冲(C=100),在100毫秒内测得产生了20个脉冲,则说明在1秒内将产生200个脉冲,对应的圈数就是200/100=2圈,也就是说转速为2圈/秒。

通过公式计算n = 20/(100*0.1)=2。

与前边分析的结果一致。

也可以这样理解,转过了M0/C=20/100=0.2圈,用时0.1秒,那么1秒将转0.2*10=2圈。

M法在高速测量时可以获得较好的测量精度和平稳性。

但是如果转速很低,低到每个T0内只有少数几个脉冲,则此时计算出的速度误差就比较大,且很不稳定(因为开始测量和结束测量的时刻最多会引入2个脉冲的误差)。

使用编码器倍频技术,可以改善M法在低速测量时的准确性。

增大计数周期,即增大T0,也可以改善M法在低速测量时的准确性。

以上两种方法本质都是增大一个计数周期内的脉冲数,从而减小2个脉冲误差的占比。

•T法:又叫做周期测量法。

这种方法是建立一个已知频率的高频脉冲并对其计数,计数时间由捕获到的编码器相邻两个脉冲的时间间隔Te决定,计数值为M1。

设编码器单圈总脉冲数为C,高频脉冲的频率为F0,则转速n的计算公式为:n = 1/(C*Te) = F0/(C*M1)。

Te= M1/F0。

T法是利用一个已知脉冲来测量编码器两个脉冲之间的时间来计算出速度的。

假设编码器转过一圈需要100个脉冲(C=100),则1个脉冲间隔为1/100圈,用时为Te(假设为20毫秒),那么1圈用时就是100*20/1000=2秒,也就是说转速为0.5圈/秒。

电机AB相编码器测速

电机AB相编码器测速

电机AB相编码器测速控制任务检测编码器的脉冲并测速电路设计图1 直流电机带减速器和编码器图2 编码器接线定义编码器接线定义如下M1:电机电源接⼝,绿⾊的GND:编码器电源负极输⼊⼝,橙⾊的C1:编码器A相输出,黄⾊的,接Arduino控制板2号引脚C2:编码器B相输出,⽩⾊的,接Arduino控制板3号引脚3.3V:编码器电源正极输⼊⼝(兼容3.3V、5V),红⾊的M2:电机电源接⼝,⿊⾊的,程序设计1int motor_c_ENA=6; //控制板与驱动板的引脚连接2int motor_c_IN1=8;3int motor_c_IN2=7;45#define ENCODER_A_PIN 2 //编码器A相接控制板2号引脚,对应0号外部中断6#define ENCODER_B_PIN 3 //编码器B相接控制板3号引脚,7long pulse_number=0; // 脉冲计数8int rpm;910 #include <MsTimer2.h> //定时器库的头⽂件1112void setup()13 {14 pinMode(motor_c_ENA,OUTPUT); //电机C使能和PWM调速⼝15 pinMode(motor_c_IN1,OUTPUT); //电机C控制⼝16 pinMode(motor_c_IN2,OUTPUT); //电机C控制⼝1718 MsTimer2::set(500, send); // 中断设置函数,每 500ms 进⼊⼀次中断19 MsTimer2::start(); //开始计时2021 pinMode(ENCODER_A_PIN, INPUT);22 pinMode(ENCODER_B_PIN, INPUT);23 attachInterrupt(0, read_quadrature, FALLING); //EN_A脚下降沿触发中断24 Serial.begin(9600); //初始化Arduino串⼝25 }2627void loop()28 {29//C加速正转30 digitalWrite(motor_c_IN1,0);31 digitalWrite(motor_c_IN2,1);32for (int a=100;a<=255;a++)33 {34 analogWrite(motor_c_ENA,a);35 delay(200);36 }3738//C减速正转39 digitalWrite(motor_c_IN1,0);40 digitalWrite(motor_c_IN2,1);41for (int a=255;a>0;a--)42 {43 analogWrite(motor_c_ENA,a);44 delay(200);45 }46 }4748void send() //速度串⾏传送49 {50 rpm=int(pulse_number/37.4);51//编码器精度为224线,减速器减速⽐为1:20,故系数=(224/(60/0.5))*20=37.452 Serial.print("rpm: ");53 Serial.println(rpm, DEC);54 pulse_number = 0;55 }5657void read_quadrature() //编码器脉冲计数中断函数58 {59if (digitalRead(ENCODER_A_PIN) == LOW)60 {61if (digitalRead(ENCODER_B_PIN) == LOW) // 查询EN_B的电平以确认正转62 { pulse_number ++; }63if (digitalRead(ENCODER_B_PIN) == HIGH) // 查询EN_B的电平以确认反转64 { pulse_number --; }65 }66 }。

利用编码器测速的应用实例 -回复

利用编码器测速的应用实例 -回复

利用编码器测速的应用实例-回复什么是编码器测速?编码器测速是一种用于测量机械设备转速或线速度的技术。

它通过记录和分析编码器输出的脉冲信号来确定设备的运动速度。

编码器是一种传感器,通常与旋转设备的驱动轴或线性运动轴连接,可以检测设备的运动并产生相应的电信号。

编码器测速常用于各种工业应用中,如物流、机械制造和自动化控制等领域。

编码器测速的应用实例1. 电梯系统在电梯系统中,编码器测速用于测量电梯的运动速度和位置。

编码器通常安装在电梯的驱动电机轴上,并与电梯控制系统连接。

通过测量编码器输出的脉冲信号,系统可以准确地了解电梯的运动状态。

这有助于提供电梯的安全控制,例如在紧急情况下停止电梯运行或确保电梯平稳停在指定位置。

2. 车辆导航系统车辆导航系统常使用编码器测速来确定车辆的位置和运动速度。

编码器通常与车辆的车轮轴连接,并测量车辆的轮速。

通过将轮速和车辆行驶时间结合起来,导航系统可以计算车辆的位置,并为驾驶员提供准确的导航信息。

编码器测速在车辆导航中也被广泛应用于自动驾驶技术和交通监控系统等领域。

3. 机械加工在机械加工过程中,编码器测速用于控制和监测旋转设备的运动速度。

例如,在数控机床中,编码器测速可以用于准确定位和控制机械刀具的旋转速度,以保证工件的精确加工。

编码器测速还可以用于监测机械设备的运行状态,例如检测设备是否超出了安全速度范围或运行异常。

4. 机器人技术编码器测速在机器人技术中也扮演着重要的角色。

它可以用于测量机器人关节的运动速度和位置,以确保机器人的准确操作和定位。

编码器测速在机器人技术中还可以与其他传感器结合使用,例如激光测距仪或视觉系统,以完善机器人的感知和定位能力,实现更精确的任务执行。

总结编码器测速是一种广泛应用于工业和自动化控制领域的技术。

它通过测量编码器输出的脉冲信号来确定设备的运动速度和位置。

编码器测速在电梯系统、车辆导航、机械加工和机器人技术等领域都有重要的应用。

通过准确测量和监测设备的运动状态,编码器测速可以提高设备的操作安全性、精准度和效率。

M法与T法在编码器测速方面的区别和频率问题

M法与T法在编码器测速方面的区别和频率问题

编码器的测速原理:M/T法大家都比较清楚在闭环伺服系统中,编码器的反馈脉冲个数和系统所走位置的多少成正比,但对于怎样通过编码器所反馈的脉冲个数来求得电机的旋转速度了解的人就不是很多了。

根据脉冲计数来测量转速的方法有以下三种:(1)在规定时间内测量所产生的脉冲个数来获得被测速度,称为M法测速;(2)测量相邻两个脉冲的时间来测量速度,称为T法测速;(3)同时测量检测时间和在此时间内脉冲发生器发出的脉冲个数来测量速度,称为M/T法测速。

以上三中测速方法中,M法适合于测量较高的速度,能获得较高分辨率;T 法适合于测量较低的速度,这时能获得较高的分辨率;而M/T法则无论高速低速都适合测量。

以下只对T法测速进行详细介绍。

T法测速的原理是用一已知频率fc(此频率一般都比较高)的时钟脉冲向一计数器发送脉冲,计数器的起停由码盘反馈的相邻两个脉冲来控制,原理图见图1。

若计数器读数为m1,则电机每分钟转速为nM=60fc/Pm1(r/min)图1 T法测速原理其中P为码盘一圈发出的脉冲个数即码盘线数,m1为相邻两个脉冲间高频脉冲个数。

测速分辨率:当对应转速由n1变为n2时则分辨率Q的定义为Q=n2-n1,Q值越小说明测量装置对转速变化越敏感即分辨率越高。

因此可以得到T法测速的分辨率为Q=60fc/Pm1-60fc/P(m1+1)= n2M P/(60fc+ nMP)由上式可见随着转速nM的降低,Q值越小,即T法测速在低速时有较高的分辨率。

MT法测速之定量分析速度测量是工控系统中最基本的需求之一,最常用的是用数字脉冲测量某根轴的转速,再根据机械比、直径换算成线速度。

脉冲测速最典型的方法有测频率(M法)和测周期(T法)。

定性分析:M法是测量单位时间内的脉数换算成频率,因存在测量时间内首尾的半个脉冲问题,可能会有2个脉的误差。

速度较低时,因测量时间内的脉冲数变少,误差所占的比例会变大,所以M法宜测量高速。

如要降低测量的速度下限,可以提高编码器线数或加大测量的单位时间,使用一次采集的脉冲数尽可能多。

编码器如何测位置、测转速、测角加速度?

编码器如何测位置、测转速、测角加速度?

编码器如何测位置、测转速、测角加速度?编码器如何测位置、测转速、测角加速度?在电气传动系统中,是用来测量电机转速及转子位置核心部件。

光电编码器,它的转轴和被测转轴连在一起,由被测转轴带动它的转轴转动,然后将被测的物理量转变为二进制编码或者一串脉冲。

就以光电编码器来说进行细分又有三种类型,有增量式编码器、绝对式编码器、混合式编码器。

其中的增量式编码器多用于转轴转速测量,绝对式编码器多用于转轴空间位置的测量,而混合式编码器其实就是增量式编码器和绝对式编码器的组合体,后端是置入处理芯片的。

所以说其实这三类编码器都具有测量转子转速及空间位置的功能。

题目说的如何实现物理量的测量?这得从其原理出发。

因此来说说增量式编码器工作原理。

曾量式编码器上图是增量式编码器的结构示意图。

被测转轴带动它的转轴转动从而使光电码盘转动。

关键部位就是光电码盘,在其周边刻有节距相等的辐射状窄缝,而且是两组透明的检测窄缝,这两组透明的检测窄缝是错开1/4节距,因此两个光电变换器输出信号在相位上相差90度。

当工作时,鉴向盘不动的,只有主码盘和其转轴是跟被测转轴一起转动的,使发出的光源投射到主码盘和鉴向盘上。

假如主码盘的不透明区域和鉴向盘的透明窄缝对齐,投射光线是被全部遮挡的,此时编码器输出的电压信号是最小的。

假如主码盘的透明区域和鉴向盘透明窄缝对齐,投射光线是全部透过的,此时编码器输出的电压信号是最大的。

所以说增量式编码器的主码盘每转一个刻度线周期,它就输出一个近似正弦波电压信号,而且两组光电变换器输出电压信号相位差为90度。

看下图,是增量式编码器输出波形上面不是说到有两组光电变换器输出信号吗?图中的A和B就是输出的两组电压信号,属于两路正交脉冲。

图中的Z是一路零脉冲,它的作用是用来校正每转编码器产生的脉冲个数,将误差控制在每转之内,避免积累误差的产生。

区别电机转子旋转方向,根据A和B这两路脉冲信号相位来判断电机转子是正转还是反转。

但增量式编码器有优点也有缺点,优点是实现小型化容易、结构简单、响应速度快,缺点是掉电后容易丢数据,还容易积累误差。

旋转编码器的作用测量电机转速原理

旋转编码器的作用测量电机转速原理

旋转编码器的作用测量电机转速原理
旋转编码器的作用测量电机转速原理
旋转编码器的作用就是测量电机转速的,旋转编码器测速信号可以传递给变频器,也可以传递给PLC,主要用于对电机转速要求比较高的场合。

绝对值编码器不仅可以测量电机转速,还可以“记忆”电机停机的位置,绝对值编码器比增量型的编码器高级,价格也贵不少。

旋转编码器信号输出有正弦波(电流或电压),方波(TTL、HTL),集电极开路(PNP、NPN),推拉式多种形式,其中TTL为长线差分驱动(对称A,A-;B,B-;Z,Z-),HTL也称推拉式、推挽式输出,编码器的信号接收设备接口应与编码器对应。

信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC和计算机连接的模块有低速模块与高速模块之分,开关频率有低有高。

如单相联接,用于单方向计数,单方向测速。

A.B两相联接,用于正反向计数、判断正反向和测速。

A、B、Z三相联接,用于带参考位修正的位置测量。

A、A-,
B、B-,Z、Z-连接,由于带有对称负信号的连接,在后续的差分输入电路中,将共模噪声抑制,只取有用的差模信号,因此其抗干扰能力强,可传输较远的距离。

对于TTL的带有对称负信号输出的编码器,信号传输距离可达150米。

旋转编码器由精密器件构成,故当受到较大的冲击时,可能会损坏内部功能,使用上应充分注意。

电机测速方案

电机测速方案

电机测速方案一、引言电机是现代工业中不可或缺的关键设备,在各个领域都发挥着重要的作用。

为了确保电机的正常运行,测速是必不可少的环节。

本文将介绍一种可靠的电机测速方案。

二、传感器选择在选择测速方案之前,我们首先需要选择适合的传感器。

常用的电机测速传感器有光电编码器、霍尔传感器和磁敏传感器。

我们需要根据电机的具体要求和实际应用场景来选择合适的传感器。

三、光电编码器测速方案光电编码器是一种常用的电机测速传感器,通过检测旋转轴上的光电信号来获得转速信息。

使用光电编码器进行测速需要以下步骤:1. 安装光电编码器:将光电编码器安装在电机的旋转轴上,并与电机轴线平行。

确保光电传感器与编码盘之间没有障碍物,以免影响测速的准确性。

2. 连接电路:将光电编码器与电机控制系统连接。

通常情况下,光电编码器会输出脉冲信号,我们需要将这些脉冲信号传递给控制系统进行测速计算。

3. 测速计算:通过计算编码器输出的脉冲数量和脉冲周期,我们可以得到电机的转速。

根据测速的要求,可以选择不同的测速算法,如脉冲计数法、周期测速法等。

四、霍尔传感器测速方案霍尔传感器是另一种常用的电机测速传感器,通过检测磁场变化来获得转速信息。

使用霍尔传感器进行测速需要以下步骤:1. 安装霍尔传感器:将霍尔传感器固定在电机旋转轴周围,靠近电机轴心。

确保传感器与磁铁之间的距离和位置合适,以便获得准确的转速信息。

2. 连接电路:将霍尔传感器与电机控制系统连接。

通常情况下,霍尔传感器会输出高低电平信号,我们需要将这些信号传递给控制系统进行测速计算。

3. 测速计算:通过计算霍尔传感器输出信号的频率和周期,我们可以得到电机的转速。

同样地,根据测速的要求,可以选择不同的测速算法进行计算。

五、磁敏传感器测速方案磁敏传感器是一种基于磁场变化的测速传感器,可以用于电机的测速。

使用磁敏传感器进行测速需要以下步骤:1. 安装磁敏传感器:将磁敏传感器安装在电机旋转轴附近,并确保传感器与磁铁之间的距离合适。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电机编码器测速
下面这篇文章将会告诉你怎么使用Arduino读取外界的数字信号,编码器的一些介绍,还有听起来比较唬人的4倍频的揭秘。

1编码器的介绍
1.1编码器概述
编码器(encoder)是将信号(如比特流)或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。

编码器把角位移或直线位移转换成电信号,前者称为码盘,后者称为码尺。

(对于电机测速来说应该需要将角位移转变为电信号,所以应该是码盘。

)按照工作原理编码器可分为增量式和绝对式两类。

增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。

(淘宝上搜“带编码器的电机”大多是这种类型的编码器)绝对式编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。

(From 百度百科)
1.2旋转编码器
旋转编码器是一种光电式旋转测量装置,它将被测的角位移直接转换成数字信号(高速脉冲信号)。

编码器如以信号原理来分,有增量型编码器,绝对型编码器。

我们通常用的是增量型编码器,不同型号的旋转编码器,其输出脉冲的相数也不同,有的旋转编码器输出A、B、Z三相脉冲,有的只有A、B相两相,最简单的只有A相。

单相联接,用于单方向计数,单方向测速。

A.B两相联接,用于正反向计数、判断正反向和测速。

A、B、Z三相联接,用于带参考位修正的位置测量。

1.3测速原理
当电机转一圈之后就会输出相应的脉冲设为a,所以我们如果能计算单位时间里的总脉冲数设为x,那么x/a就是单位时间内转的圈数,即转速。

所以我们如果我们想测电机的速度,只需要计算单位时间内的脉冲数,就可以计算转速了。

例如带霍尔编码器的直流电机25GA370的部分参数如下:
编码器如果转一圈呢是11个脉冲。

但是电机外有个减速器,而且减速比是34:1,那么就是电机输出轴转1圈,输入轴就要转34圈。

即电机输出轴转1圈,编码器就要输出11x34=374个脉冲。

至于下面的四倍频我等会介绍。

那么就是如果我们在单位时间t内测出一相有n个脉冲,那么转速=n/(374xt)。

其实上面的计算只用了一相,如果我们要利用上两相的话那该怎么办呢?
这是AB两相的时序图,我们可以看到AB两相相位上相差了90度,本来一个脉冲是4个phase,而且用arduino计算是读取的某一个状态的变化。

所以4个phase用一相的话我们只能读取1个脉冲。

但是如果我们把两相结合起来的话在4个phase中就有4个状态的变化,也就是说如果结合两相我们读取的数值就是一相得4倍。

转速=脉冲数/(4x374xt)。

这就是所谓的软件4倍频功能。

通过读取更多的数值来减少误差。

2相关代码
/** * 日期: 2017/02/28 * 作者: 呆萌阿宝* 描述: 电机测速*/
const int d_time=100;//设定单位时间
int flagA=0;
int flagB=0;//标志位设定
int AM1=2;
int BM1=3;//A相B相输入引脚的定义
int AIN1=7;
int AIN2=8;
int PWMA=9;//AIN1、2和PWMA是电机输出引脚的定义
int valA=0;
int valB=0;//用来储存A相B相记录的脉冲数
double n;//存储转速的变量
unsigned long times;
unsigned long newtime;//时间变量
void go(int g);
void back(int b);
void stay();//电机子函数申明
void setup()
{
Serial.begin(9600);//串口初始化
pinMode(AIN1,OUTPUT);
pinMode(AIN2,OUTPUT);
pinMode(PWMA,OUTPUT);//AIN1、2和PWMA引脚的输出方式 pinMode(AM1,INPUT);
pinMode(BM1,INPUT);//AM1、BM2引脚的输入方式
}
void loop()
{
go(255);//调用go()子函数
newtime=times=millis();
while((newtime-times)<d_time)
{
if(digitalRead(AM1)==HIGH && flagA==0)
{
valA++;
flagA=1;
}
if(digitalRead(AM1)==LOW && flagA==1)
{
valA++;
flagA=0;
}
if(digitalRead(BM1)==HIGH && flagB==0)
{
valB++;
flagB=1;
}
if(digitalRead(BM1)==LOW && flagB==1)
{
valB++;
flagB=0;
}
newtime=millis();
}//计算AB两相的脉冲数
n=(valA+valB)/(1.496*d_time);//计算转速
Serial.print(n);
Serial.println("rad/s");//输出转速数值
valA=valB=0;//清零储存脉冲数的变量
}
/***********************************子函数程序**********************************/ void go(int a)
{
digitalWrite(AIN1,HIGH);
digitalWrite(AIN2,LOW);
analogWrite(PWMA,a);
}
void back(int b)
{
digitalWrite(AIN1,LOW);
digitalWrite(AIN2,HIGH);
analogWrite(PWMA,b);
}
void stay()
{
digitalWrite(AIN1,HIGH);
digitalWrite(AIN2,HIGH);
} [/kenrobot_code]
[kenrobot_code]/**
* 日期: 2017/02/28
* 作者: 呆萌阿宝
* 描述: 我觉得loop那应该可以改一下但是我没办法实验希望大家帮我看看行不行
*/
void loop()
{
go(255);//调用go()子函数
newtime=times=millis();
while((newtime-times)<d_time)
{
if(digitalRead(AM1)==HIGH)
{
valA++;
}
if(digitalRead(BM1)==HIGH )
{
valB++;
}
newtime=millis();
}//计算AB两相的脉冲数
n=(valA+valB)/(1.496*d_time);//计算转速
Serial.print(n);
Serial.println("rad/s");//输出转速数值
valA=valB=0;//清零储存脉冲数的变量
}[/kenrobot_code]
出处:https:///thread-42559-1-1.html。

相关文档
最新文档
