机械设计复习资料[1]
机械设计基础复习提纲
机械设计基础复习提纲第一部分课程重点内容第一章平面机构的自由度和速度分析运动副的概念和分类P6—7；运动副图形符号P8；能画出和认识机构运动简图P8—10。
平面机构自由度的计算公式P11；复合铰链、局部自由度及简单的虚约束P12—13；速度瞬心及三心定理P14-171、所以构件都在相互平行的平面内运动的机构称为平面机构；2、两构件直接接触并能产生一定相对运动的连接称为运动副。
两构件通过面接触组成的运动副称为低副，平面机构中的低副有移动副和转动副。
两构件通过点或线接触组成的运动副称为高副；3、绘制平面机构运动简图；4、机构自由度F=3n-2P l-P h,原动件数小于机构自由度，机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；5、计算平面机构自由度的注意事项：（1）复合铰链（图1-13）；（2）局部自由度：凸轮小滚子焊为一体（3）虚约束（4）两个构件构成多个平面高副，各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副，而不是虚约束；6、自由度的计算步骤要全：1）指出复合铰链、虚约束和局部自由度；2）指出活动构件、低副、高副；3）计算自由度；4）指出构件有没有确定的运动；5）计算公式F=3n-2P L-P H7、速度瞬心与三心定理：1）速度瞬心：两刚体上绝对速度相同的重合点（绝对瞬心，相对瞬心）；2）常见运动副的速度瞬心的寻找方法；3）三心定理：三个彼此作平面运动的构件共有三个瞬心，且它们位于同一条直线上；4）利用三心定理求机构的全部瞬心；5）利用三心定理求机构的转速、角速比、速度。
第二章平面连杆机构平面四杆机构的三种基本形式及运动特征P21—28；四杆机构类型判定准则P28；急回特性 P29；压力角与传动角P30；死点位置P31；四杆机构的设计（按给定的连杆位置或行程速度变化系数设计四杆机构）P32—34（要求掌握几何作图法，解析法和实验法不考）。
机械设计基础复习资料
机械设计基础复习概念类1机器一般由哪几部分组成一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。
2机器和机构各有哪几个特征构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。
机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功.3零件分为哪两类零件分为；通用零件、专用零件。
机器能实现能量转换，而机构不能。
4什么叫构件和零件组成机械的各个相对运动的实物称为构件，机械中不可拆的制造单元体称为零件。
构件是机械中中运动的单元体，零件是机械中制造的单元体。
5什么叫运动副分为哪两类什么叫低副和高副使两个构件直接接触并产生一定可动的联接，称运动副。
6空间物体和平面物体不受约束时各有几个自由度构件在直角坐标系来说，且有6个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。
但在平面运动的构件，仅有3个独立运动参数。
7什么叫自由度机构具有确定运动的条件是什么机构具有独立的运动参数的数目称为构件的自由度。
具有确定运动的条件是原动件的数目等于机构的自由度数目。
8运动副和约束有何关系低副和高副各引入几个约束运动副对成副的两构件间的相对运动所加的限制称为约束。
引入1个约束条件将减少1个自由度。
9转动副和移动副都是面接触称为低副。
点接触或线接触的运动副称为高副。
10机构是由原动件、从动件和机架三部分组成。
11当机构的原动件数等于自由度数时，机构就具有确定的相对运动。
12计算自由度的公式：F＝3n-2P L-P H(n为活动构件；P L为低副；P H为高副)13什么叫急回特性一般来说，生产设备在慢速运动的行程中工作，在快速运动的行程中返回。
这种工作特性称为急回特性。
用此提高效率。
14凸轮机构中从动件作什么运动规律时产生刚性冲击和柔性冲击当加速度达到无穷大时，产生极大的惯性力，导致机构产生强烈的刚性冲击，因此等速运动只能用于低速轻载的场合。
自考 机械设计基础复习资料
第一章机械设计基础概论一．机器的组成：1.按机器的各部分功能分析：机器由四大部分组成：动力部分，工作部分，传动部分，控制部分；2.按机器的构成分析：机器是由一个或几个机构和动力源组成。
机构是由若干个构件通过可动联接（零件之间有相对运动的联接）面组成的具有确定运动的组合体。
构件是由一个或若干个零件通过刚性联接而组成，它是运动的单元体。
机械零件是加工的单元体。
机器和机构统称为机械。
第二章平面机构运动简图及自由度度一．运动副：两构件直接接触并能产生相对运动的活联接称为运动副。
分为高副和低副，高副：以点或线接触所形成的运动副称为高副，如凸轮副和齿轮副；低副：以面接触所形成的运动副称为低副，如转动副，移动副。
第二节．平面机构的自由度：一个自由构件在平面中，有三个自由度。
沿X，Y轴移动和绕Z轴转动。
二．平面运动副对构件的约束：每个低副引入两个约束，每个高副引入一个约束。
三．平面机构的自由度：设一个平面机构有N个构件，其中必有一个构件为机架，故活动构件数为n,其中P L个低副，P H个高副，则这些运动副引入的约束为2P L+P H，若用F表示自由度，则F=3n-2P L-P H，这就是平面自由度计算公式。
也称为平面机构的结构公式。
四．机构具有确定运动的条件：机构的自由度数目必须与主动件数目相等。
自由度F要大于零。
五．复合铰链、局部自由度和虚约束1. 复合铰链：由两个以上的构件通过转动副并联在一起所构成的铰链称为复合铰链。
用K 个构件构成的复合铰链其转动副数目应为K-1。
2.局部自由度：在机构中常用一种与整个机构运动无关的。
局部的独立运动，称为局部自由度，在计算机构自由度时应除去不计。
3.虚约束：机构中某些运动副所引入的约束可能与其他运动副所起到的限制作用是一致的，这种对机构不起真正约束作用的约束称为虚约束，在计算自由度时也应除去不计。
平面机构的虚约束常出现在以下场合中：1）两构件组成多个平行的移动副时，只有一个移动副起作用；2）两构件间组成多个轴线重合的转动副，只有一个转动副起作用；3）传递机构中的对称部分。
机械设计基础考试复习资料
机械设计基础1.一对闭式传动齿轮，小齿轮的材料为40Cr钢，表面淬火，硬度为55HRC；大齿轮材料为45钢，调质硬度为230HB，当传递动力时，两齿轮的齿面接触应力一样大。
2. 轴上零件距离不大，或受某些条件限制，不便加工轴肩的轴上零件的轴向定位应采用套筒。
3. 在铰链四杆机构ABCD中，AD长度为25cm，AB 长度为18cm，BC为机架，长度为15cm，CD长度为20cm，则该机构是双摇杆机构。
4. 一个曲柄摇杆机构，其行程速比系数等于1.5，则极位夹角等于36°。
5.V带传动中，带相对于带轮产生弹性滑动的原因是带的弹性变形和带两边的拉力差引起的。
6.凸轮机构中，基圆半径是指凸轮转动中心到实际轮廓线上的最小向径。
7. 下列关于带传动中弹性滑动的正确描述是当带绕过主动轮时，其所受的拉力减少，带速比轮速低。
8. 带传动中，v1为主动轮的圆周速度，v2为从动轮的圆周速度，v为带速，这些速度之间存在的关系是v1> v> v2。
9. 普通平键连接传递动力矩靠的是两侧面的挤压力。
10. 温度升高时，润滑油的粘度随之降低。
11. 一对齿轮连续传动的条件是重合度大于1。
12. 对于齿面硬度HB S≤350的闭式齿轮传动，设计时一般先按接触强度条件计算。
13. 机构具有确定运动的条件是自由度大于零且等于其原动件数。
14. 在传动中，各齿轮轴线位置固定不动的轮系称为定轴轮系。
15. 已知某斜齿圆柱齿轮圆周力为F t=100N,螺旋角为15°，则轴向力为26.79N。
16. 一对正确啮合的齿轮，一定相同的是模数和压力角。
17.标准齿轮相比，正变位齿轮的齿厚将变大。
18. 当被联接件之一很厚，联接经常装拆时，联接件常用双头螺柱。
19.双头螺柱连接适用于两个较厚零件，经常拆卸的场合。
20.平键的长度主要根据轮毂长度来选择，然后按照失效形式校核强度。
21. 螺纹副中一个零件相对于另一个转过1圈时，它们沿轴线方向相对移动的距离为线数×螺距。
机械设计复习资料
简答题目复习： 简答题目复习： 1. 摩擦和自锁现象 2. 集中应力和疲劳强度的危害 3. 运动副 4. 轴的种类
1、从日常生活或生活实践中，寻找两个高副和两个低副的 应用实例，并联系高、低副的特点进行分析。 答：高副：①齿轮的啮合为线接触，压强大所以为高副；② 滚动轴承的滚珠跟环是线接触。 低副：门与门框相连的销，风扇体与吊杆之间连接的因 是面接触压强低，故为低副。 2、按在支撑轴上零件传递运动和动力时受到的载荷类型 （扭矩、弯矩）的不同，轴分为那三种类型？并分别对自 行车前轴、后推动式家用车、普通车床的轴进行说明。 答：心轴：弯矩 自行车前轴属飞轴主要受弯距荷载 传动轴：扭距：后推动式农用车的动力轴为传动轴 转轴：弯、扭距，普通车床的轴为转轴，因受到弯扭距。
机械设计复习资料
概念理解
力学知识重点 • 本书中材料力学研究构件的强度、刚度和稳定性问题。 • 力的三要素是指 大小 、方向 和 作用线 。 • 二力平衡的必要和充分条件是：二力等值、反向、共线。 • 力学中，把大小相等、方向相反、不共线的两个平行力 称为力偶。 • 平面力偶系平衡的必要和充分条件是各个分力偶矩的代 数和为零。 • 不计重力，只在两点受力而处于平衡状态的构件，称为 二力构件。 • 单位面积上的内力称为应力。 • 机械效率是输出功率与输入功率的比值。 • 任何材料在受到不断加大的外力作用下都会从弹性阶段 过渡到塑性阶段，最后断裂。
3、一螺杆转螺母移的螺旋传动装置，螺杆为三线螺纹，螺 、一螺杆转螺母移的螺旋传动装置，螺杆为三线螺纹， 距为12mm，当螺杆转四周后，螺母位移是多少？ 距为 ，当螺杆转四周后，螺母位移是多少？ 解：导程Ph=3*12=36mm ∴位移S=n*Ph=4*36=144mm 答：、、、、、、 4、已知一标准直齿圆柱齿轮传动的传动比 ＝3，模数 ＝ 、已知一标准直齿圆柱齿轮传动的传动比i＝ ，模数m＝ 4mm，两齿轮齿数之和 ＋z2＝100。 ，两齿轮齿数之和z1＋ ＝ 。 试求：两轮分度圆直径d1 和中心距a 试求：两轮分度圆直径 、d2 和中心距 。 解：⑴先求两轮齿数z1、z2 ∵i＝z2／z1＝3, ∴z2＝3z1， ∵z1＋z2＝100， ∴z1＋3z1=100 即z1=25，z2＝75 分度圆直径d1 、d2 d1＝m*z1＝4mm×25＝100mm，d2＝m*z2＝4mm×75＝ 300mm。 ⑶求中心距a a＝(d1＋d2)／2＝ (100＋300)mm／2＝200mm。 答：、、、、、、

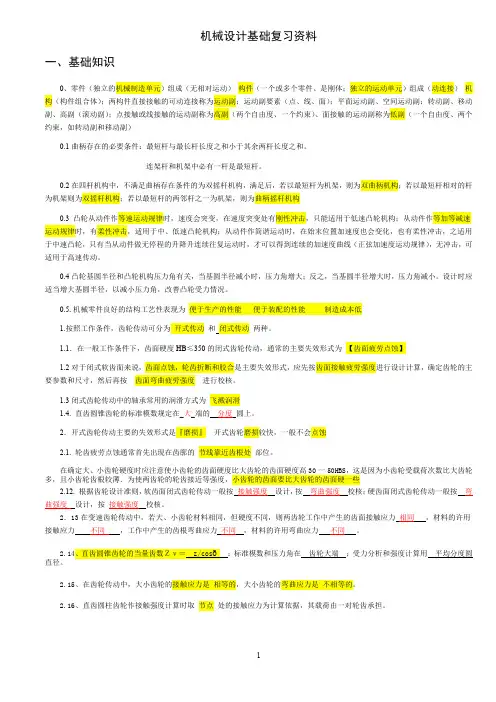

机械设计基础复习资料(综合整理)
机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。
连架杆和机架中必有一杆是最短杆。
0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。
0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。
设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。
0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。
1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。
1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。
机械设计基础复习资料
机械设计基础复习资料一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置6.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承7.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动8.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆9.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接10.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击11.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α12.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分13.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2，αt1=αa2，γ1=β2B.m a1=m t2，αa1=αt2，γ1=β2C.m t1=m a2，αt1=αa2，γ1=-β2D.m a1=m a2，αa1=αt2，γ1=-β2（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）14.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀15．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）16．若两构件组成低副，则其接触形式为（）A ．面接触B ．点或线接触C ．点或面接触D ．线或面接触17．平面运动副的最大约束数为（ ）A ．1B ．2C ．3D ．518．在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（ ）A ．增大滚子半径B ．减少基圆半径C ．增大基圆半径D ．增加从动件长度19．在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是（ ）A ．直动滚子从动件盘形凸轮机构B ．摆动滚子从动件盘形凸轮机构C ．直动平底从动件盘形凸轮机构D ．摆动从动件圆柱凸轮机构20．在多级减速传动中，带传动在传动系统中的设计位置（ ）A ．宜在低速级B ．宜在中间级C ．宜在高速级D ．不受限制21．单个渐开线齿轮（ ）A ．分度圆等于节圆B ．分度圆小于节圆C ．分度圆大于节圆D ．没有节圆22．闭式硬齿面齿轮传动的主要失效形式是（ ）A ．齿面胶合B ．轮齿疲劳折断C ．齿面磨粒磨损D ．轮齿过载折断23．在开式齿轮传动的设计中，通常将计算出的模数加大5～10％，这主要考虑（ ）A ．轮齿疲劳点蚀的影响B ．轮齿胶合的影响C ．轮齿磨粒磨损的影响D ．轮齿受冲击载荷的影响24．蜗杆传动的传动比i 等于（ ）A ．12d dB ．12n nC ．21d dD ．21n n 25．蜗轮的螺旋角β与蜗杆（ ）A ．分度圆处的导程角γ大小相等，方向相反 B.分度圆处的导程角γ大小相等，方向相同C ．齿顶圆处的导程角γ1大小相等，方向相反 D.齿顶圆处的导程角γ1大小相等，方向相同26．滚动轴承在一般转速下的主要失效形式是（ ）A ．过量的塑性变形B ．过度磨损C ．疲劳点蚀D ．胶合27．如图所示，卷扬机传动简图序号3中支承低速级大齿轮的轴称为（ ）A ．零件B ．机构C ．机器D ．构件27．在曲柄滑块机构中，若取曲柄为机架时，则可获得（ ）A ．曲柄转动导杆机构B ．曲柄摆动导杆机构C ．摆动导杆滑块机构D ．移动导杆机构28．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（ ）A ．减小凸轮基圆半径B ．增大凸轮基圆半径C ．减小平底宽度D ．增加平底宽度29．能满足超越要求的机构是（ ）A ．外啮合棘轮机构B ．内啮合棘轮机构C ．外啮合槽轮机构D ．内啮合槽轮机构30．在被联接件之一的厚度较大，且需要经常装拆的场合，易采用（ ）A ．普通螺栓联接B ．双头螺栓联接C ．螺钉联接D ．紧定螺钉联接31．带传动的主要失效形式是带的（ ）A ．疲劳断裂和打滑B ．磨损和打滑C ．胶合和打滑D ．磨损和疲劳断裂 32．在载荷较大的带传动中，若希望价格便宜些，则应优先选用（ ） A ．圆带 B ．多楔带 C ．V 带D ．平带 33．渐开线齿轮的齿根圆（ ）A ．总是小于基圆B ．总是等于基圆C ．总是大于基圆D ．有时小于基圆，有时大于基圆 34．为了实现两根相交轴之间的传动，可以采用（ ） A ．蜗杆传动 B ．斜齿圆柱齿轮传动 C ．直齿锥齿轮传动D ．直齿圆柱齿轮传动 35．开式蜗杆传动的主要失效形式是（ ）A ．轮齿折断和齿面胶合B ．齿面磨损和轮齿折断C ．齿面点蚀和齿面磨损D ．齿面胶合和齿面点蚀36．转轴在扭转切应力作用下，可能产生的失效形式是（ ）A ．疲劳弯断或过量的扭转变形B ．疲劳弯断或过量的弯曲变形C ．疲劳扭断或过量的弯曲变形D ．疲劳扭断或过量的扭转变形 37．载荷不大，多支点支承的轴系，宜选用（ ） A ．深沟球轴承B ．调心球轴承C ．角接触球轴承D ．圆柱滚子轴承 38．在下列滚动轴承的滚动体中，极限转速最高的是（ ） A ．圆柱滚子B ．球C ．圆锥滚子D ．球面滚子 39当机构中主动件数目（ ）机构自由度数目时，该机构具有确定的相对运动。
《机械设计》复习资料汇总
第一章绪论第二章机械设计总论第三章机械零件的强度第四章摩擦、磨损及润滑概述第五章螺纹联接第六章键、花键联接第八章带传动第九章链传动第十章齿轮传动第十一章蜗杆传动第十二章滑动轴承第十三章滚动轴承第十四章联轴器和离合器第十五章轴第十六章弹簧第一章绪论主要内容：机器的作用，组成机器的基本要素（零件）；零件分类；零件（局部）与机器（总体）的关系；机械设计的主要内容及处理有关矛盾的原则；本课程的内容、性质和任务。
第二章 机械设计总论主要内容：设计机械零件时应满足的基本要求；机器的组成；任何机器都离不开机械设计机器的一般程序；重点：技术设计阶段对机器的主要要求，在很大程度上靠零件满足设计要求来保证机械零件的主要失效形式；机械零件的设计准则；机械零件的设计方法； 机械零件设计的一般步骤；机械零件的材料及其选用；第三章机械零件的强度强度准则是最重要的设计准则。
本章把各种零件强度计算的共性问题集中到一起，略去零件的具体内容，突出强度设计计算的基本理论和方法。
目的在于了解各种强度计算方法从本质上来说都是一样的。
不同零件的强度计算公式在形式上的不同，仅来源于零件本身的特殊性，以及设计工作中沿用的一些惯例，而不是强度计算方法的原则有什么不同。
主要内容：⑴了解疲劳曲线及极限应力曲线的意义及用途，能从材料的几个基本机械性能（σB，σS，σ-1，σ0）及零件的几何特性，绘制零件的极限应力简化线图。
⑵掌握单向变应力时的强度计算方法，了解应力等效转化的概念。
⑶了解疲劳损伤累积假说的意义及其应用方法。
⑷学会双向变应力时的强度校核方法。
⑸会查用教材本章附录中的有关线图及数表。
第四章摩擦、磨损及润滑概述对摩擦学的主要对象（即摩擦、磨损和润滑的基本问题）作简单扼要的介绍，阐述摩擦和磨损的分类和机理，形成油膜的动压和静压原理，以及弹性流体动力润滑的基本知识。
要求搞清概念，而无需作更深的探讨。
主要内容：⑷润滑剂重点润滑油，重点了解粘度指标⑴了解摩擦学所包含的主要内容和研究对象，以及 摩擦、磨损与润滑之间的有机联系。
机械设计复习资料
一、选择题（共15题，每题2分，共30分）1、采用两个普通平键时，为使轴与轮毂对中良好，两键通常布置成_______。
A.相隔180°B.相隔120°～130°C.相隔90°D.在轴的同一母线上2、带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮上的包角_______。
A.减小B.增大C.不变3、挠性联轴器中的金属弹性元件都具有_______的功能。
A.对中B.减磨C.缓冲和减振D.缓冲4、当饺制孔用螺栓组联结承受横向载荷或旋转力矩时，该螺栓组中的螺栓_______。
A.必受剪切力作用B.必受拉力作用C.同时受到剪切与拉伸D.既可能受剪切也可能受挤压作用5、一般开式齿轮传动的主要失效形式是。
A．齿面胶合 B．齿面疲劳点蚀 C．齿面磨损或轮齿疲劳折断 D．轮齿塑性变形6、与齿轮传动相比较，____不是蜗杆传动的优点。
A.传动平稳，噪声小B.传动比可以较大C.可产生自锁D.传动效率高7、带传动是依靠来传递运动和功率的。
A．带的松边拉力 B．带与带轮接触面之间的摩擦力C．带的紧边拉力 D．带与带轮接触面之间的正压力8、如大链轮齿数超过极根值（Z=120），则。
maxA．链条的磨损快 B．易发生脱链现象 C．链传动的噪音大9、轴承合金通常用于做滑动轴承的。
A．轴套 B．轴承衬 C．轴承座10、设计闭式硬齿面齿轮传动时，若直径一定，则应取较少齿数，使模数增大以。
A．提高齿面接触强度 B．提高齿根弯曲疲劳强度C．减少加工切削量，提高生产率 D．提高抗塑性变形能力11、中等转速正常润滑的滚动轴承的主要失效形式是__ __。
A．疲劳点蚀 B．塑性变形 C．胶合12、按基本额定动载荷选定的滚动轴承，在预定的使用期限内其失效概率最大为__ __。
A． 1% B． 5% C． 10% D．50%13、在非液体润滑滑动轴承中，限制p值的主要目的是_ ___。
A．防止轴承衬材料过度磨损 B．防止轴承衬材料发生塑性变形C．防止轴承衬材料因压力过大而过度发热 D．防止出现过大摩擦阻力矩14、在轴的设计中，采用周环的目的是。
机械设计期末总复习资料
三、 简答题 1 机械零件设计应满足哪些基本的准则？
答：机械零件设计应满足的基本的准则有：强度准则， 刚度准则，寿命准则，振动稳定性准则，可靠性准则。
第三章 机械零件的强度
§3-01 机械零件的载荷与应力 §3-02机械零件在静应力下的强度计算 §3-1 材料的疲劳特性 §3-2 机械零件的疲劳强度计算 *§3-3 机械零件的抗断裂强度 §3-4 机械零件的接触强度
第一章 绪 论
§1-1 机械工业在现代化建设中的作用 §1-2 机器的基本组成要素-机械零件 §1-3 本课程的内容、性质与任务 §1-4 本课程的特点、注意问题 §1-5 教学安排 §1-6 认识机器
1.在如图所示的齿轮—凸轮轴系中，轴4称 为①。
（①.零件 ②.机构 ③.构件 ④.部件）
第二章 机械设计总论
疲劳区
屈服区
力r=C (塑性
Ssca
K N s1 Kssa ssm
Ss
Ssca
？s S
sm sa
Ss
材料） Sca
K N 1 Ka m
S
Sca
？ S
m a
S
Sca
Sσca Sτca S
Sσ2ca
S
2 τca
sr s rN
§3-4 机械零件的接触强度
sH
F B
1
1
1
2
1
12
E1
已知某材料的对称循环弯曲疲劳极限s1 =180MPa，
m=9，循环基数N0=5×106，试求循环次数N分别为
7000、620000次的有限寿命弯曲疲劳极限。
机械设计基础复习资料
1. 螺旋线：一直角三角形两直角边长分别为πd 2和s ，绕于直径为d 2的圆柱体上，则其斜边即为一螺旋线。
2.螺纹：一平面图形沿螺旋线运动，并保持该图形始终通过圆柱体的轴线，就得到螺纹。
3.n 线螺纹:S=nP 4.工程上联接螺纹为：三角形、单线、右旋螺纹 5.一般，螺纹大径为公称直径，主要用于标注；螺纹小径用于强度计算；螺纹中径用于几何尺寸计算 6. 导程S —同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
7.8. 普通螺纹以大径d 为公称直径，牙型角α=60°，普通螺纹已标准化9. 某一公称直径下螺距最大的螺纹称粗牙螺纹10. 除螺距最大以外的其余螺纹统称细牙螺纹11. 细牙螺纹优点：升角小、小径大、自锁性好、强度高。
缺点：不耐磨、易滑扣。
12. 一般螺纹联接在装配时拧紧（即预紧），以增加联接的可靠性和紧密性。
13. 装配时不拧紧螺母。
只能承受轴向工作载荷。
14. 装配时拧紧螺母。
工作中螺栓受轴向载荷F a 和摩擦力矩T 1的双重作用。
15. 系数1.3考虑剪应力的影响。
工作时靠接合面上的摩擦力承担横向载荷F ；螺栓只受预紧力F 0（即为轴向力F a）作用。
减载措施：①采用键、套筒、销承担横向工作载荷。
②采用无间隙的铰制孔螺栓。
减小载荷变幅，可有效提高螺栓疲劳强度。
承受轴向变载荷的螺栓，其主要的损坏形式为：疲劳断裂第八章齿轮失效形式1轮齿折断表现为轮齿沿根部弯曲折断过载折断静强度破坏疲劳折断疲劳强度破坏2齿面点蚀3齿面胶合四、齿面磨损五、齿面塑性变形第九章蜗杆：齿数（也称头数）很少、轮齿在圆柱体上绕旋一周以上的特殊斜齿轮。
常与轴做成一[]MPa 4/3.121σπσ≤=d F a c体，称蜗杆轴。
优点：传动比大、结构紧凑、传动平稳、噪声小。
缺点：摩擦较大、发热较严重；传动效率较低；蜗轮齿圈用青铜制造，成本高。
正确啮合条件：mt2=ma1=m ，αt2=αa1=α，γ１=β２蜗轮蜗杆轮齿旋向相同。
机械设计基础复习资料
机械设计基础复习资料一、名词解析1．自由构件的自由度数：2．螺纹公称直径：3．轴：4．传动轴：5．转轴：6．轴承的接触角：7．自锁：8．机械效率：9．打滑：10．正确啮合条件：11．运动副：12．低副：13．高副：14．平衡：15．弹簧的特性曲线：16．轮系：17．根切现象：18．刚体的转动惯量：19．凸轮基圆：20．弹簧刚度：21.齿廓啮合基本定律：22.正确啮合条件：两齿轮的模数必须相等；两齿轮的压力角必须相等。
二、思考题1．构件定义的正确表达是什么2．在机器中属于制造单元的是什么3．自行车车轮轴、电风扇叶片、起重机上的起重吊钩、台虎钳上的螺杆、柴油发动机上的曲轴和减速器中的齿轮，以上零件中有几种是通用零件4．车轮在轨道上转动，车轮与轨道间构成何种运动副5. 飞轮的作用是什么6. 在带传动中(减速传动)，带的应力最大值发生在带的哪一部位7．为了使带与轮槽更好的接触，轮槽楔角与截面的楔角应如何设计8．传动是借助链和链轮间的何种形式来传递动力和运动的。
9．什么是链传动承载能力、链及链轮尺寸的主要参数。
10. 为避免使用过渡链节，设计链传动时应注意什么11．机构具有确定相对运动的条件是什么12．铰链四杆机构的死点位置发生在哪一位置13．在凸轮机构的从动件选用等速运动规律时，其从动件的运动会产生何种冲击14．螺纹联接的自锁条件是什么15．当轴的转速较低，且只承受较大的径向载荷时，宜选用何种轴承16．齿轮传动中，轮齿齿面的疲劳点蚀经常发生在哪一部位17．国家标准规定，标准渐开线齿轮的分度圆压力角α为多少度18．自行车车轮的前轴、中轴、后轴各属于哪一类轴21．齿轮最主要的参数是什么22. 圆锥销的锥度是多少度23．对于高负荷、重要的转轴，应选用何种材料24．转轴承受哪几种载荷25. 那一种密封是属于接触式密封26. 凸缘联轴器是一种什么联轴器27. 何种不能用于传动的螺纹28．轮系的总传动比等于各级传动比是什么29. 30000型轴承是代表何种轴承30．带传动的主要失效形式是什么31．行星轮系指什么32．减速器的传动比为多少33．普通螺纹的公称直径指什么34. 在螺栓的直径参数中，与螺栓的抗拉强度关系最大是什么35.一般转速的滚动轴承计算准则是什么36．柴油机曲轴中部的轴承应采用何种轴承37．作单向运转的转轴，其弯曲应力的变化特征是什么38．在一般机械传动中，若需要采用带传动时，应优先选用何种带传动39．何种联轴器，能补偿两轴的相对位移并可缓冲、吸振40．两构件间的相对运动是移动，则称这种运动副为何种移动副41．渐开线齿轮的齿廓曲线形状取决于什么42．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取什么杆43．圆锥齿轮传动适用于何种传动44. 在铸锻件毛坯上支承螺母的端面加工成凸台和沉头座，其目的是什么45．何种类型轴承不能承受轴向载荷46. 何种密封属于非接触式密封47．作平面运动的三个构件有彼此相关的三个瞬心，这三个瞬心如何分布48．在机构力分析中，具有惯性力，又有惯性力矩的构件是何种构件49．要将一个曲柄摇杆机构转化成为双曲柄机构，应如何处理50．在曲柄摇杆机构中，只有当什么为主动件时才会出现“死点”位置51．凸轮机构从动杆的形状有哪几种52．从动杆常用的运动规律，有哪几种53．当从动杆采用何种运动规律时凸轮机构会产生刚性冲击54．当从动杆采用何种运动规律和余弦加速运动规律时，凸轮机构只产生柔性冲击55．凸轮的基圆半径越小时，则凸轮的压力角、有效推力、有害分力如何变化56．为了保证棘轮在工作中的静止和定位可靠和防止棘轮的反转，棘轮机构应当装有什么57．顺口溜：弧长等于发生线，基圆切线是法线，曲线形状随基圆，基圆内无渐开线。
机械设计基础复习资料
机械设计基础复习资料绪论1.机器是执行机械运动的装置，用来变换或传递能量、物料、信息。
凡是能将其他形式能量转换为机械能的机器称为原动机。
2.凡利用机械能去变换或传递能量、物料、信息的机器称为工作机。
3.用来传递运动和力的、有一个构件为机架的、用构件间相对运动的连接方式组成的构件系统称为机构。
4.就功能而言，一般机器包含四个组成部分：动力部分、传动部分、控制部分和执行部分。
5.为完成共同任务而结合起来的一组零件称为部件，它是装配的单元。
6.构件是运动的单元；零件是制造的单元。
第一章平面机构的自由度和速度分析1.构件相对于参考系的独立运动称为自由度。
2.两构件直接接触并能产生一定相对运动的连接称为运动副。
3.两构件通过面接触组成的运动副称为低副，平面机构中的低副有转动副和移动副两种。
4.两构件通过点或线接触组成的运动副称为高副。
5.表明机构各构件间相对运动关系的简化图形称为机构运动简图。
6.在平面机构中，每个低副引入两个约束，使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。
7.机构的自由度是机构相对机架具有的独立运动的数目。
从动件是不能独立运动的，只有原动件才能独立运动。
通常每个原动件具有一个独立运动，因此机构的自由度应当与原动件数相等。
8.设某平面机构共有K个构件，其中活动构件数为n=K-1.在未用运动副连接之前，这些活动构件的自由度总数为3n。
若机构中低副数为P L个，高副数为P H个，则机构自由度就是活动构件的自由度总数减去运动副引入的约束总数。
即F=3n-2P L-P H由公式可知，机构自由度取决于活动构件的件数以及运动副的性质和个数。
9.机构具有确定运动的条件是：机构自由度F＞0，且F等于原动件数。
10.两个以上构件同时在一处用运动副相连接构成复合铰链，K个构件复合而成的复合铰链具有（K-1）个转动副。
11.机构中常出现一种与输出构件运动无关的自由度，称为局部自由度。
12.在运动副引入的约束中，有些约束对机构自由度的影响是重复的，对机构运动不起任何限制作用，这些约束称为虚约束或消极约束。
(完整版)机械设计复习大纲
第一章机械设计总论本章节包括5个知识点，1.机械零件的主要失效形式及计算准则；（重点）2.机械零件设计的一般步骤；3.材料的疲劳特性4.机械零件的强度计算；（重点）5.机械零件的抗剪裂强度和接触强度。
在复习每一个知识点的过程中，首先要了解知识点，通过熟悉教材内容，识记一般的知识点，尽可能脑中对零件有总体的认识，再通过本讲义如下内容对应的例题，从分析、解题、注意易错点到完成老师布置的作业完成相应知识点的掌握过程。
【知识点1】机械零件的主要失效形式及计算准则【例题1】机械零件的主要失效形式有哪些？分析：基本知识点的熟记解题：断裂，表面压碎，表面点蚀，塑形变形，过量弹性变形，共振，过热，过量磨损易错点：回答不够全面作业：《机械设计与机械原理考研指南》P18页第20、21、22等题习题：简述机械零件的计算准则【知识点2】机械零件的强度计算【例题2】简述应力特征r的取值范围及应力分类分析：基本知识点的熟记解题：TWrW1,r=1时为静应力，r=T是为循环变应力，r=0时为脉动变应力易错点：分类理解不清作业：《机械设计与机械原理考研指南》P19页第36、37等题习题：简述载荷与应力的类型第二章平面连杆机构及其设计（不考）第三章凸轮机构及其设计（不考）第四章步进机构及其设计（不考）第五章齿轮传动设计本章节包括6个知识点，1.齿轮传动的主要参数及几何尺寸计算；2.齿轮常用材料及热处理方法；3.硬齿面，软齿面，开式传动，闭式传动等概念4.齿轮传动的的常见失效形式，受力分析；（重点）5.直齿，斜齿圆柱齿轮传动的强度计算6.齿轮设计准则。
（重点）其中必须掌握的知识点是3个，1.硬齿面，软齿面，开式传动，闭式传动等概念2.齿轮传动的的常见失效形式，受力分析；3.齿轮设计准则。
【知识点1】齿轮传动的的常见失效形式【例题1】简述齿轮传动的常见失效形式分析：这一考题在历年考研试卷中比较常见，或考简答，或变换形式考填空解题：1.轮齿折断，多发生在脆性材料轮齿根部2.齿面点蚀，多发生在润滑良好的闭式软齿面齿轮中3.齿面胶合，多发生在高速重载热条件差的闭式齿轮中4.齿面磨损，多发生在开式齿轮传动中5.齿面塑性变形，多发生在底速过载，频繁启动的软齿面齿轮传动中易错点：回答不够准确作业：《机械设计与机械原理考研指南》P43页第1、2题，p46页第43、44、45、46题习题：齿面点蚀首先出现在齿面节线附近的原因。
机械设计复习资料
一、平面运动机构1. 低副--------面接触的运动副。
它包括转动副和移动副。
2. 高副--------点接触或线接触的运动副。
3. 计算自由度：指出复合铰链、局部约束、虚约束所在的位置、判断是否具有确定运动。
4. 机构确定运动的条件：1）机构的自由度F ≧1. 2)机构的原动件数等于自由度数。
二、四杆机构1. 构件的定义:组成机械的各个相对运动的实体物。
2. 传动角的定义：压力角的余角（连杆与摇杆之间所夹的锐角）。
3. 死点的位置：机构中不存在摩擦力F ，由于传动角=0，机构不动。
4. 铰链四杆机构曲柄存在的条件：1）最长杆与最短杆的长度之和小于或等于其余两杆的长度之和。
2）最短杆或其相邻杆应为机架。
5. 已知四杆长度以及机架，确定机构的类型：1）最长杆与最短杆的长度之和大于其余两杆的长度之和，得到双摇杆机构。
2）最长杆与最短杆的长度之和小于或等于其余两杆的长度之和：（1）最短杆为机架时得到双曲柄机构。
（2）最短杆的相邻杆为机架时得到曲柄摇杆机构。
（3）最短杆的对面杆为机架时得到双摇杆机构。
6. 已知极位夹角，求K 。
θθ-+=180180K 三、 凸轮机构(一)凸轮机构是由凸轮、从动件和机架三个基本构件构成的高副机构(二)凸轮机构的优点和缺点：答：（1）优点：构件少，运动链短，结构简单紧凑，易使从动件得到预期的运动规律。
（2）缺点：点线接触，易磨损，所以凸轮机构多用在传动力不大的场合。
1. 对应于从动件某运动规律的凸轮机构应用场合: 从动件作等加速运动时，可用低速轻载的场合。
从动件作等加速-等减速运动时，可用于中速轻载的场合。
从动件作余弦加速运动规律时，可用于中速场合。
从动件作正弦加速运功规律时，可用于高速场合。
2.设计对心直动尖顶推杆盘形凸轮轮廓。
（反转法p63）3.画凸轮机构的基圆、偏距圆、某点位移及转角。
P69 5-7题四、简歇运动机构1.对于四槽双圆销外啮合槽轮机构，曲柄每回转一周，槽轮转过180°(V)2、要增加槽轮的运动时间，可在拨盘上增加圆柱销。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年第一学期机械设计2 期末考试复习一、判断题（每题1分，共10分）
无复习题目
二、选择题（每题2分，共20分）
1、圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数时，
轮齿的弯曲强度（）。
2、两摩擦表面被一层液体完全隔开，摩擦性质取决于液体内部分子间粘性阻力
的摩擦状态是（）。
在联轴器的联接中，若两轴的对中性不好，会使轴（）。
3、在螺纹联接中，大量采用三角螺纹是因为三角螺纹（）。
4、键联接主要用于传递（）。
5、带传动的特点之一是（）。
7、一般链条的链节数为偶数，为了使磨损均匀，链轮齿数应当（）。
8、一齿轮传动装置如图所示，轮1主动，已知z1＝20，z2＝40，z3＝60，n1=500r/min，轮2齿根弯曲应力每分钟变化( )次。
9、对蜗轮材料的要求是（）。
10、角接触球轴承和圆锥滚子轴承的轴向承载能力随接触角α的增大而（）。
11、压力容器盖的紧螺栓组联接，外载荷F为变载荷（0—F变化），若螺栓的最大总拉力F0max和剩余预紧力不变，只将凸缘间的橡胶垫片去掉，改为不用垫片，则螺栓的应力幅σa与预紧力为（）。
12、链传动的特点是（）。
13、同时承受径向载荷及轴向载荷的高速支点选用（）较合理。
14、直齿轮轴由一对面对面安装(正安装)的7206C轴承支承，轴承径向反力F r1>F r2，
则轴承的轴向力（）。
15、图示悬置螺母的主要作用是（）。
16、、在下列各种螺纹中，最易自锁的是（）
17、带传动的中心距过大时，会导致（）。
18、在（）情况下，滑动轴承润滑油的粘度不应选得较高
19、与滚动轴承相比较，下述各点中，（）不能作为滑动轴承的优点。
20、设计闭式软齿面直齿轮传动时，选择齿数Z1的原则是（）。
21、在蜗杆传动设计中，蜗杆头数Z选多一些，则（）。
22、对蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致（）。
23、普通平键联接工作时，键的主要失效形式为（）。
24、联轴器与离合器的主要作用是（）。
25、45号钢的疲劳极限σ-1＝307N/mm2,设指数m＝9，应力循环基数N0＝5⨯106，
当应力循环次数N＝106时，有限寿命的疲劳极限为（）N/mm2。
26、在螺栓的直径参数中，（）与螺栓的抗拉强度关系最大。
27、一般情况下平键联接的对中性精度（）花键联接。
28、提高蜗杆传动效率的有效措施是（）。
29、V带（三角带）传动的带轮基准直径应取为（）。
30、对于中速、中载和温度较高的滑动轴承，宜选用（）作轴瓦的材料。
31、、在转速高、轴向载荷不大的情况下, （）可以代替推力轴承承受轴
向载荷。
32、使用（）时，只能在低速或停车后离合，否则会产生严重冲击，甚至损坏离合器。
33、润滑条件相同时，以下四种精度和内径相同的滚动轴承中（）轴承的
极限转速最高。
34、一对正确啮合的标准渐开线减速齿轮传动，两轮材料、热处理相同，工作
时轮齿根部危险截面上的弯曲应力通常是（）。
35、转轴上载荷和支点位置都已确定后，轴的直径可以根据（）来进行计
算或校核。
36、一齿轮传动装置如图所示，轮1主动，则轮2齿面接触应力按（）而变化，齿根弯曲应力按（）而变化。
37、用联轴器联接的两轴，若主动轴直径为d1，从动轴直径为d2，则（）。
38、在（）情况下，滑动轴承润滑油的粘度不应选得较高。
39、将轮齿做成鼓形齿是为了减小（）。
40、链传动中，最适宜的中心距是（）。
41在静应力作用下，脆性材料的极限应力为（）。
42当载荷重复作用时，零件表层金属呈小片状剥落，表面形成小坑，这种现象称为（）。
43在螺纹联接中，同时拧上两个螺母是为了（）。
44键联接主要用于传递（）。
45V带的公称长度是（）。
46、下列四种轴承中（）必须成对使用。
47、链传动的特点之一是（）。
48、要求被联接轴的轴线严格对中的联轴器是（）。
49、在一对软齿面闭式传动中，选择齿面的硬度时应当使（）。
50、蜗杆传动的主要优点是（）。
51、在下列各种螺纹中，最易自锁的是（）。
52、带传动的设计准则是（）。
53、带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带（）。
54、影响齿轮齿面接触疲劳强度的主要参数是（）。
55、套筒滚子链链轮齿形已标准化，对于具有标准齿形的链轮，最基本的参数为
（）
三、问答题（每题5分，共20分）
1、螺纹联接防松的根本问题是什么？按防松原理不同，防松的方法可分为几类？
2、在带传动中，影响能传递的最大有效圆周力的因素有哪些？（要求答出三种因素）其关系如何？
3、摩擦式离合器与牙嵌离合器的工作原理有何不同？各有何优缺点？
4、轴上零件的周向固定方法有哪些？各适用于什么场合？（写出三种）
5、什么是带传动中的弹性滑动？造成什么后果？
6、试述形成液体动压润滑的必要条件。
7、在设计软齿面齿轮传动时，为什么常使小齿轮齿面硬度高于大齿轮齿面硬度30～50HBS?
8、联轴器和离合器的功用有何相同点和不同点？
9、花键联接的主要失效形式是什么？与平键联接相比较，花键联接有何优缺点？
10、轴按承受的载荷情况，可分哪三种类型，并举例说明？
11、用两个轴承支承装有齿轮的轴，轴承相对齿轮的配置形式可以是对称的，也
12、可以是非对称的，试分析这两种布置方式对齿轮传动承载能力的影响。
13、弹性滑动引起什么后果？
14、什么叫硬齿面齿轮？什么叫软齿面齿轮？各适用于什么场合？
15、花键联接的主要失效形式是什么？如何进行强度计算？
16、链传动在工作时引起动载荷的主要原因是什么？
17、螺纹联接有哪几种基本类型？它们各适用于什么场合？
18、图示两传动方案，哪个合理？并说明理由。
19、滚动轴承密封的目的是什么？密封装置可分为哪几大类？
20、楔键联接为什么多用于定心精度要求不高，低速有冲击，且是单向轴向受载的轴毂联接？
三、分析计算题(每小题10分，共40分)
第一类：齿轮传动受力分析。
例题：图示减速器，其锥齿轮I的旋转方向如图示。
（10分）
1）为使轴II上两齿轮的轴向力相反，试合理确定第二级斜齿轮传动螺旋线的方向（图中画出）；
2）画出轴II上作用于齿轮上的圆周力、径向力、轴向力的方向。
第二类：螺纹连接受力分析。
例题：图示螺栓联接中，采用2个M20的普通螺栓，d1=17.294mm，其许用拉应力[σ]=170N/mm2，联接件接合面间摩擦系数f = 0.2，防滑系数K s=1.2,试计算该联接允许传递的静载荷F。
(10分)
第三类：滚动轴承的受力分析。
例题：一圆锥齿轮轴用两个角接触球轴承，轴承“背对背”安装（反安装），如图所示，已知，L1=40mm，L2=200mm，轴端作用力F a=815N，径向力F r=1640N，滚动轴承派生轴向力F d=0.7F R，试分别算出两轴承所受的轴向载荷A1和A2。
1 2
第四类：滑动轴承的校核计算。
例题：铸件清理滚筒上的一对滑动轴承，已知每个轴承载荷F＝10000N，轴转速n=40r/min，轴颈直径d=100mm，轴承宽度B＝120mm，轴瓦材料为青铜，[p]＝5MPa，[V]=3m/s，[pV]=10MPa.m/s，试校核此对轴承是否安全。
（10分））
四、结构改错题（10分）
1、指出图示轴系的结构错误，齿轮采用油润滑，轴承为脂润滑（用笔圈出错误之处，并注明错误名称，不要求改正）。
