什么是油雾收集器
油雾器的结构原理及使用注意事项

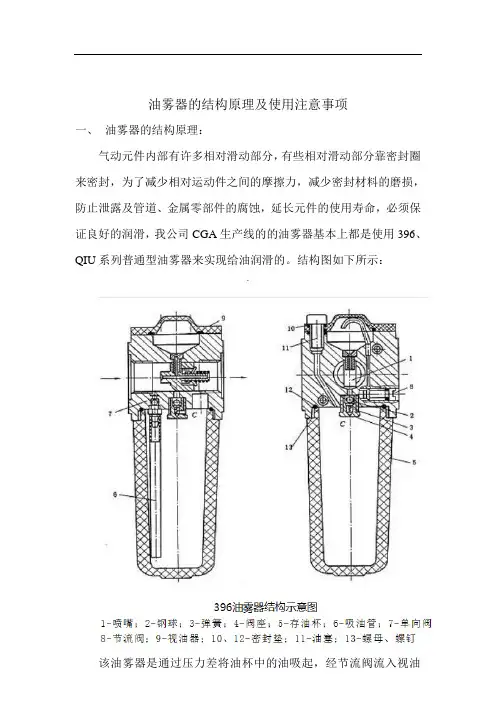

油雾器的结构原理及使用注意事项一、油雾器的结构原理：气动元件内部有许多相对滑动部分，有些相对滑动部分靠密封圈来密封，为了减少相对运动件之间的摩擦力，减少密封材料的磨损，防止泄露及管道、金属零部件的腐蚀，延长元件的使用寿命，必须保证良好的润滑，我公司CGA生产线的的油雾器基本上都是使用396、QIU系列普通型油雾器来实现给油润滑的。
结构图如下所示：该油雾器是通过压力差将油杯中的油吸起，经节流阀流入视油窗，从滴油器上方的小孔滴下后被高速气流雾化后随气流流入气动元件内，实现对气动元件的润滑。
二、使用注意事项：1.油雾器应选用对合成橡胶密封材料的变形、硬化、软化等影响很小的清洁润滑油，粘度不宜过大或太小，我公司规定所有油雾器统一使用46#液压油，严禁添加机油或锭子油，以免损坏密封件。
2.油雾器安装在空气过滤器和减压阀之后，进出口方向不得反向以免失去油雾功能，安装不能倾斜，以免油粘附在滴油器上，看不见油滴。
3.油雾器必须及时补油，确保油面位于油雾器所规定的上下限之间（ＹＳＳ上下限为存油杯容积的８０％，２０％）。
补油时一定要将进气口阀门关闭，通过动作过滤器或者换向阀将管道压力卸到0MPa（气动三联件减压阀压力表压力为０MPa）。
油杯拆卸前工作步骤用皮带扳手（链条扳手也好，但易损坏油雾器油杯）将油雾器存油杯拧下，添加润滑油，再安装旋紧。
注意：油雾器存油杯和油雾器之间有密封垫，拆装时一定要将密封圈安装好，否则会漏气。
３９６油雾器高低油位参考值4.油雾器可以调节节流阀（顺时针滴油量减小，逆时针滴油量增多），使滴油速度控制在每分钟7-12滴，注意调节滴油量时必须在供气状态下调节。
调节时必须手动调节，严禁使用工具调节。
5.定期检查油雾器油杯的金属外壳是否完好，油杯、视油窗是否有裂纹、被污染。
Filtermist油雾收集器安装及指导
Filtermist油雾收集器安装方式
Filtermist油雾收集器精致小巧，提供多种安装方式选择。
用户可根据机床工况选择合适的安装方式。
下图安装方式简单明了。
Filtermist油雾收集器安装指导：
直接安装
Filtermist 油雾收集器小巧轻便的设计使得其可以直接安装在封闭机床内——在节省宝贵设备占地面积的同时消除了额外的托架需求。
机床支架
多功能支架设计用于直接安装到机床上，特别适合设备占地面积费用高昂的情况。
所有安装都考虑了位置、应用、后续维护是否方便、以及油雾收集器尺寸。
机床支架可用于S 系列和FX 系列油雾收集器。
地面支架
Filtermist 可扩展地面支架采用分段结构，易于运输。
可调节支架高度，底板备有预钻孔，可通过螺栓连接至车间地面。
支架配有S 系列和FX 系列定制配件，以确保油雾收集器妥善安装。
Filtermist 还提供了坚固的低水平支架，设计用于简化维修服务。
油雾器工作原理
油雾器的工作原理
油雾器（给油器）在三联件中主要是起润滑的作用，是把中油 R32等相关润滑油转化成油雾与压缩的气体流入需润滑的部件
一、原理和结构
上图是油雾器的结构图
当压缩空气从输入口进入后，通过喷嘴下端的小孔进入阀座的腔室内，在截止阀的钢球上下表面形成差压。
台湾DPC气动提醒您由于泄漏和弹簧的作用，钢球处于中间位置，压缩空气进入存油杯的上腔，油面受压，压力油经吸油管将单向
阀的钢球顶起，钢球上部管道有一个方型小孔，钢球不能将上部管道封死，压力油不断流入视油器内，再滴入喷嘴中，被主管气流从上面的小孔引射出来，雾化后从输出口输出。
节流阀可以调节油量，使油滴量在每分钟0~120滴内变化。
二、主要性能指标
①流量特性
表征在给定进口压力下，随着空气流量的变化，油雾器进、出口压力降的变化情况。
②起雾油量
存油杯中油位处于正常工作油位，油雾器进口压力为规定值，油滴量约为每分钟5滴（节流阀处于全开）时的最小空气流量。
油雾分离净化设备介绍
产品制造
设计参数
• 外形尺寸：整机外形尺寸1200×450mm • 重量：<100Kg
注：可根据现场实际空间独立设计外型尺寸。 • 设计参数：动力介质：压缩空气或氮气 • 动力压力：≥0.4MPa • 过滤精度：≤1μm • 滤后含油量：≤0.1ppm • 最终排放非甲烷总烃含量： ≤ 1.5mg/m3
同类产品比较
类别 安全性
“雁翔机电”油雾分 离器
无火花防爆型
同类油雾分离器 增安型/本安型
“雁翔机电”油雾分离器优点 完全脱离电机驱动，避免电火花产生。
分离离，精密过滤
全机械式
<100kg
1200×500mm
一级分离
过滤精度高，滤后气体含油量低，排入空气中 的非甲烷总烃含量为1.5mg/m3,符合GB/T16297-
• 本设备使用聚酯纤维层滤芯，该滤芯增加了分离层与油雾空气的接触面积、接触时 间，捕获99%以上油雾颗粒并减少对空气的阻力，流通能力强，使用周期最长可达 两年以上。滤芯强度大、刚性好、不易变形。油雾分离净化设备设计油雾空气从内 向外的流向，使空气在滤芯外有更小的流速，使已聚结油液从油雾分离器底部排回 油箱，避免已聚结油液的重新雾化。产品经石油大学化工实验室测试，粒径小于1微 米粒径的油雾颗粒过滤效果更是达到了99.99%。过滤芯可以清洗后重复使用，降低 使用成本，避免二次污染。
石油大学实验室测试
实验室测试
现场测试
样机测试
样机测试、数据采集
工作原理
• 本设备利用现场压缩风源（空气或氮气，≥0.4MPa），经过文丘里装置，产生差压 动力，在油箱的油气排出口产生负压，将润滑油箱中的油雾吸出与压缩风混合，进 入一级过滤器充分混合，油雾产生逆向相变，进入二级精密过滤器，过滤净化后气 体含油量小于0.1ppm，安全排入大气。
HCY-W博迪岁月离心式油雾收集器
HCY-W博迪岁月离心式油雾收集器产品关键词：Product Keyword过滤效率：PM2.5，98%; PM0.5，95%动力环境：220/380V/3P 50Hz(接受定制)工作噪音：≤60dBA滤层原理：1、初效过滤--滤网式2、机械过滤--离心式3、拦截过滤--撞击式滤芯寿命：8-12个月入口方向：水平方向出口方向：顶部及侧翼出风安装形式：顶部安装、侧旁安装本体材料：优质合金钢外壳寿命：20年回液直径：Φ20mm环境温度：-10℃-50℃环境湿度：≤80%可选配件 Optional accessories减震器泄油组件机床接口进风管回液管喉箍组件应用场景：--用于各种加工行业，各种机床类型特点：Characteristics过滤器--采用三个过滤层级，多重过滤技术，针对浓重的油雾污染进行高效的手机和净化。
--利用空气动力学原理设计的旋涡式油雾分离技术，对高浓度油雾净化效率非常高。
全封闭设计--独特的密封设计，保证油雾零泄漏。
安装方便--可广泛适用于所有产生油雾的场所。
故障率低--容易维护，风量大，离心式设计无震动问题--高性能减震器，避免设备内部带有大量微粒物质产生的过度震动的可能性。
轻巧机型--轻巧的机型设计以及过滤器的结果有利于更换零件耗材以及易化在任何机床上的安装程序，可直接加装于机床顶部或是至于之家上面。
资源化回收利用--回收的油雾可以经由回油管重新进入机床等设备中，循环再利用。
技术参数 Technical Parameters型号风量全压功率电流适用体积重量滤芯更换时间/月HCY-50W 500 350 370 1.12 1 22 8-12 HCY-80W 800 720 550 1.38 2 28 8-12 HCY-100W 1000 970 550 1.38 3 28 8-12 HCY-120W 1200 1110 750 1.82 4 35 8-12 HCY-140W 1400 1360 750 1.82 5 35 8-12 HCY-160W 1600 1460 1100 2.60 6 40 8-12 HCY-180W 1800 1650 1100 2.60 7 40 8-12。
油雾分离器工作原理
油雾分离器工作原理油雾分离器是一种用于分离液体中的油雾的设备，在工业生产中起着非常重要的作用。
它可以有效地将液体中的油雾分离出来，从而保证生产过程的正常进行和环境的健康保护。
本文将介绍油雾分离器的工作原理和应用。
一、油雾分离器的工作原理油雾分离器的工作原理基于油水分离原理，其具体过程如下： 1. 液体进入油雾分离器后，首先经过一个过滤器，过滤掉较大的颗粒物和杂质。
2. 在分离器内部，液体被分成两层，上层是水，下层是油。
3. 液体中的油雾被吸附在分离器内部的过滤器上，随着时间的推移，油雾会逐渐聚集形成油滴，最终落入油层中。
4. 水层中的水可以通过排水口排出，油层中的油可以通过油口排出，从而实现油水分离。
二、油雾分离器的应用油雾分离器在工业生产中的应用非常广泛，下面列举几个典型的应用场景：1. 机械加工行业：在机械加工过程中，液体冷却剂中会产生大量的油雾，如果不加以处理，不仅会影响工作环境，还会对机器设备造成损坏。
因此，机械加工行业广泛采用油雾分离器来处理液体冷却剂中的油雾。
2. 汽车制造行业：汽车制造过程中也会产生大量的油雾，如果不加以处理，会对工人的健康造成影响，并且会对生产设备造成损坏。
因此，汽车制造行业也广泛采用油雾分离器来处理液体冷却剂中的油雾。
3. 航空制造行业：在航空制造过程中，涂装、喷涂等工序会产生大量的油雾，如果不加以处理，会对工人的健康造成影响，并且会对生产设备造成损坏。
因此，航空制造行业也广泛采用油雾分离器来处理液体冷却剂中的油雾。
4. 食品加工行业：在食品加工过程中，也会产生大量的油雾，如果不加以处理，会对工作环境和工人的健康造成影响。
因此，食品加工行业也广泛采用油雾分离器来处理液体中的油雾。
三、油雾分离器的优点油雾分离器具有以下优点：1. 分离效率高：油雾分离器可以高效地将液体中的油雾分离出来，分离效率高。
2. 操作简单：油雾分离器的操作非常简单，只需要将液体倒入分离器中，即可完成油水分离。
油雾器使油雾化的原理
油雾器使油雾化的原理油雾器是一种常见的雾化设备，通过将液态油转化为极细小的颗粒，形成悬浮在空气中的油雾。
油雾器广泛应用于农业、工业、医疗等领域，具有喷洒、清洁、加湿等功能。
油雾器的工作原理可以简单地分为两个步骤：液态油的雾化和油雾的扩散。
液态油需要经过一系列的加工和处理，以便能够在油雾器中被雾化。
常见的液态油包括矿物油、植物油、合成油等。
这些液态油具有不同的粘度、表面张力和挥发性，对于油雾器的雾化效果有着重要的影响。
在油雾器中，液态油首先被送入一个雾化室或雾化器。
在雾化室中，液态油通过一种特殊的装置，如喷嘴或旋转片，产生高速的气流。
这个气流会将液态油分散成微小的颗粒，形成悬浮在空气中的油雾。
液态油雾化的关键是通过气流将液态油分散成均匀的微小颗粒。
这是因为液态油的表面张力使得其难以自由流动和分散，而气流的作用可以克服这一难题，将液态油分散成微小颗粒。
此外，液态油的挥发性也会影响雾化的效果。
挥发性较高的油会更容易被雾化，形成细小的颗粒。
形成的油雾需要通过扩散来达到广泛分布在空气中的效果。
一般来说，油雾器会设计一种特殊的结构，如喷嘴或扩散片，以加速油雾的扩散和分布。
这样可以确保油雾能够均匀覆盖目标区域，如农作物、设备表面或室内空气。
在油雾的扩散过程中，需要考虑油雾颗粒的大小和浓度。
颗粒较大的油雾能够更快地沉降到地面上，而颗粒较小的油雾则能够更远距离地扩散。
此外，油雾的浓度也会影响扩散效果。
浓度较高的油雾会更密集地分布在空气中，而浓度较低的油雾则会更稀疏。
总结一下，油雾器通过将液态油雾化成微小颗粒，然后通过扩散使其广泛分布在空气中。
液态油的雾化是通过气流将其分散成微小颗粒，而油雾的扩散则是通过特殊的结构加速油雾的分布。
油雾器的工作原理简单而有效，使其成为许多领域中重要的工具。
各种油雾收集系统特点
各种油雾收集系统的特点:一：自然通风法早先最常用的控制油雾的方法是在车间的门、窗乃至天花板，墙上开孔，用排风扇增加空气流通，使油雾排放到室外。
其缺点是：1．排放到室外仍然造成大气污染，在一些国家已不允许如此。
2．因为在油雾集中地区未必能有足够的空气流通带走油雾，在大车间里，这种方法收效更低。
3．清洁问题无法解决，排放位置周围的表面和地板上日久后积聚成又脏又滑的油污不易清除。
二：中央排风系统通常用固定的大型管道系统用排风扇抽风，并把收集口布置在机床附近。
其缺点是：1．出现故障时影响到所有机床。
由于风口位置已固定，机床不能随便移动位置。
2．运行成本高，因为使用大功率排风机才能从诸多风口吸入大量空气，能耗增大。
而且大功率排风设备的噪音惊人，亦是一种环境污染。
3．引发火灾危险。
由于通风管道内积聚油污形成潜在的火灾隐患。
4．占据车间空间较多，造成有效空间利用率降低或布局上的不便。
三：介质过滤器通常用抽气方式使污染空气通过多层不同效用的过滤介质。
其缺点是：1．过滤介质处于静止状态，多采用亲油介质，与油的结合能力强，随着吸入油雾中颗粒物的沉积，和油一起形成油垢堵塞过滤层，难以清理，使空气流动能力逐步降低，过滤效能迅速下降。
2．维护费用高，由于污物堵塞需要经常清理过滤垫，（如清洗粗孔过滤层）并更换精细过滤层（一次性材料），日常维护和更换费用就升高了。
四：静电除尘器静电式空气净化器以高压静电场吸附微尘，但目前已公认对油雾处理效率较低，而且难以消除烟气和有害气体；其缺点是：1．效率难以维持。
吸附用极板在干燥清洁状态时工作相当有效，但随着板面被污染物颗粒覆盖，过滤效率迅速降低甚至失效。
2．会产生有害健康的物质。
当极板上被颗粒覆盖后就会导致放电并产生臭氧，这是一种有害物质，等于同时在制造污染。
3．维护费用较高，因为极板需经常性的清洁维护，而且要等到干燥后才能再装好使用，而电离物质只能在指定的有害物质收集区清洗，这都增加了维护工作的成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机床油雾收集器
<机械式>
油雾收集器的核算
金属加工润滑剂的工作过程决定了其油雾产生形式包含了机械、物理和物理一化学方式同时存在。
为了有效地润滑、冷却和清洗,金属加工润滑剂在使用中要经历泵循环、喷雾、射流与高速旋转的刀具激烈撞击和高温蒸发等过程。
润滑剂的大量蒸发使加工车间空气中的总烃含量比油雾测试值大得多,但是医学研究证明,油蒸汽和大颗粒液滴对人体肺部的危害相对较小。
以油蒸汽形态存在的油雾被吸入肺部又被呼出,它们并不会被肺泡捕获,而大颗粒的油滴无法通过鼻子和支气管进入肺部。
只有以液滴形式存在,且直径小于5 um的油雾颗粒才能顺利到达肺泡，并在肺部沉淀,从而造成对人体的危害。
机床油雾收集器是根据主体力学原理，当油雾中较大的油滴经碰撞受重力作用向下沉降，细微的汽溶胶粒子随气流受离心力作用产生热运动，随机粒子由高浓度区域向低浓度区域推进，在切向力作用下高浓度油雾于气流涡旋区域受负压回流牵引被抓集，低浓度油雾经由连续性与非连续性处理单元整流、拦截、扩散运动后凝聚成液态返回收集槽重复使用，被连续处理后的油雾气体受（Vanderwaals）万得瓦尔斯
力作用，于终端排出洁净的气体。
安装案例：
深圳华伟兴环保工程设备有限公司生产的油雾净化器就是针对各种机床油雾进行处理的，公司是一家专业生产各种空气净化、油雾回收、烟尘处理、产品清洗等环保设备的
企业。
公司集研发、设计、制造、销售服务于一体，汇集了一批专业化、年轻化的科研技术队伍，通过多年的技术储备，公司在充分吸取国内外同行经验的基础上，不断创新，锐意进取，产品达到了国内外同行的先进水平。
自公司成立以来，我们与客户、行业精英共同成长，共同推动中国环保事业的发展，我们将每一天都作为“华伟兴环保”发展的新开端，用高质量的产品和优质的服务升华企业信誉。
