同步缓冲器(FIFO)的设计与实现..
同步FIFO与异步FIFO
同步FIFO之VHDL描述同步FIFO的意思是说FIFO的读写时钟是同一个时钟,不同于异步FIFO,异步FIFO的读写时钟是完全异步的。
同步FIFO的对外接口包括时钟,清零,读请求,写请求,数据输入总线,数据输出总线,空以及满信号。
下面分别对同步FIFO的对外接口信号作一描述:1.时钟,输入,用于同步FIFO的读和写,上升沿有效;2.清零,输入,异步清零信号,低电平有效,该信号有效时,FIFO被清空;3.写请求,输入,低电平有效,该信号有效时,表明外部电路请求向FIFO写入数据;4.读请求,输入,低电平有效,该信号有效时,表明外部电路请求从FIFO中读取数据;5.数据输入总线,输入,当写信号有效时,数据输入总线上的数据被写入到FIFO中;6.数据输出总线,输出,当读信号有效时,数据从FIFO中被读出并放到数据输出总线上;7.空,输出,高电平有效,当该信号有效时,表明FIFO中没有任何数据,全部为空;8.满,输出,高电平有效,当该信号有效时,表明FIFO已经满了,没有空间可用来存贮数据。
使用VHDL描述的FIFO将以上面的接口为基础,并且可以参数化配置FIFO的宽度和深度。
先把对外接口描述出来吧。
----------------------------------------------------------------------------------------------------------- Designer : skycanny-- Date : 2007-1-29-- Description : Synchronous FIFO created by VHDLlibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity sfifo isgeneric(width : positivedepth : positive);port(clk : in std_logic;rst : in std_logic;wq : in std_logic;rq : in std_logic;data : in std_logic_vector(width - 1 downto 0);q : in std_logic_vector(width - 1 downto 0);empty : out std_logic;full : out std_logic);end entity sfifo;下面的框图主要描述同步FIFO的内部结构,画出框图有助于对电路结构的理解,同样也有助于RTL 代码的编写:异步FIFOFIFO (先进先出队列)是一种在电子系统得到广泛应用的器件,通常用于数据的缓存和用于容纳异步信号的频率或相位的差异。
同步FIFO的设计与实现
同步缓冲器(FIFO)的设计与实现姓名:学号:012004022102班级:2010级测控1班院系:控制系专业:测控技术与仪器同组人姓名:(说明:我们三个人前面的报告部分是一样的,因为课设基本是三个人商议完成,所以就感觉报告部分没什么不同的就只写了一份报告)目录1原理与系统设计 (3)2设计思想 (4)3源码与注释 (5)4仿真 (12)5综合 (15)6心得体会与建议 (19)1 原理与系统设计FIFO(FirstIn FirstOut)——是一种可以实现数据先入先出的存储器件。
FIFO就像一个单向管道,数据只能按固定的方向从管道一头进来,再按相同的顺序从管道另一头出去,最先进来的数据必定是最先出去。
FIFO被普遍用作数据缓冲器。
FIFO的基本单元是寄存器,作为存储器件,FIFO的存储能力是由其内部定义的存储寄存器的数量决定的。
本题中所设计的是同步F I FO(即输出输入端时钟频率一致),异步复位,其存储能力为(16x8),输出两个状态信号:full与e m pty,以供后继电路使用。
根据系统要求,画出的系统框图,如图1所示clockreset 读控制信号写控制信号inputfullemptyoutput 图1同步FI F O框图端口说明:输入:in_dat a: 输入数据端口,位宽为8位;read_n:读使能端,当read_n=0时,可以读出数据;write_n: 写使能端,当write_n=0时,可以写入数据;clock:时钟信号,在时钟的正边沿进行采样;reset_n: 复位信号,当reset_n=0时,计数器及读写都被清零(即:读写地址指针都指向0)输出:out_da ta: 输出数据端口,位宽为8位;;full:FIFO状态信号,当full=1时,表明该FIF O存储器已经写满;empty:FIFO状态信号,当empty=1时,表明该FIF O存储器已经读空;FIFO满的情况下,不能再写,写指针不能加1;FIFO空的情况下,不能再读,读指针不能加1;2 设计思想由以上的系统框图和端口分析,我们将设计的重点定在了解决以下三个核心问题上:1.FIFO的存储体如何表示?2.如何实现“先进先出”的逻辑功能?3.如何知道FI FO内部使用了多少,是满是空?针对以上三个问题,我们所采取的方法是:1.定义一个16×8的二维数组来表示FI FO的存储体。
VLSI课程设计——同步FIFO的设计与实现
VLSI课程设计同步FIFO设计与实现班级:学号:姓名:指导教师:VLSI课程设计报告——同步FIFO设计与实现一、FIFO概述FIFO是英文First In First Out的缩写,意为先入先出存储器,由于微电子技术的飞速发展,新一代FIFO芯片容量越来越大,体积越来越小,价格越来越便宜。
作为一种新型大规模集成电路,FIFO芯片以其灵活、方便、高效的特性,逐渐在高速数据采集、高速数据处理、高速数据传输以及多机处理系统中得到越来越广泛的应用。
它与普通随机存储器的区别是没有外部读写地址线,这样使用起来非常方便但缺点就是只能顺序读写数据,其读写数据地址依靠内部的读指针和写指针完成。
读操作与写操作可以异步进行,写入区上写入的数据按照写入的顺序从读取端的区中读出,类似于吸收写入端与读出端速度差的一种缓冲器。
计算机的串口,一般也都具有FIFO缓冲器(不是单一的FIFO存储器,而是嵌入在设备内部)。
二、同步FIFO同步FIFO(S ynchronous FIFO,下称SFIFO)的意思是说FIFO的读写时钟是同一个时钟,因此时钟频率是相同的,只是在相位上可能有差别,不同于异步FIFO,异步FIFO的读写时钟是完全异步的。
SFIFO的对外接口包括时钟,清零,读请求,写请求,数据输入总线,数据输出总线,空以及满信号。
查阅资料找到一款成型SFIFO产品的接口描述,如图1:图1 一款同步FIFO的接口资料为了更好的理解FIFO的工作方式,我们设定SFIFO的深度为8。
SFIFO的难点主要是状态判断,如图2是对空状态和满状态来进行判断的方式。
图2 FIFO空满状态判断可以看出,当读指针和写指针的值一样的时候,FIFO的状态为空。
比较麻烦的是对FIFO是否已经满的状态的判断,因为存在两种情况,第一种情况时写指针比读指针大,比如写指针= 7而读指针= 0,还有一种情况时写指针比读指针小,比如写指针= 2而读指针= 3。
同步FIFO设计与实现
学号:012004022102班级:2010级测控1班院系:控制系专业:测控技术与仪器同组人姓名:(说明:我们三个人前面的报告部分是一样的,因为课设基本是三个人商议完成,所以就感觉报告部分没什么不同的就只写了一份报告)目录1原理与系统设计 (3)2设计思想 (4)3源码与注释 (5)4仿真 (12)5综合 (15)6心得体会与建议 (19)1 原理与系统设计FIFO(First In First Out)——是一种可以实现数据先入先出的存储器件。
FIFO就像一个单向管道,数据只能按固定的方向从管道一头进来,再按相同的顺序从管道另一头出去,最先进来的数据必定是最先出去。
FIFO被普遍用作数据缓冲器。
FIFO的基本单元是寄存器,作为存储器件,FIFO的存储能力是由其内部定义的存储寄存器的数量决定的。
本题中所设计的是同步FIFO(即输出输入端时钟频率一致),异步复位,其存储能力为(16x8),输出两个状态信号:full与empty,以供后继电路使用。
根据系统要求,画出的系统框图,如图1所示clockreset 读控制信号写控制信号inputfullemptyoutput 图1同步FIFO框图端口说明:输入:in_data: 输入数据端口,位宽为8位;read_n: 读使能端,当read_n=0时,可以读出数据;write_n: 写使能端,当write_n=0时,可以写入数据;clock: 时钟信号,在时钟的正边沿进行采样;reset_n: 复位信号,当reset_n=0时,计数器及读写都被清零(即:读写地址指针都指向0)输出:out_data: 输出数据端口,位宽为8位。
;full:FIFO状态信号,当full=1时,表明该FIFO存储器已经写满;empty:FIFO状态信号,当empty=1时,表明该FIFO存储器已经读空;FIFO满的情况下,不能再写,写指针不能加1;FIFO空的情况下,不能再读,读指针不能加1;2 设计思想由以上的系统框图和端口分析,我们将设计的重点定在了解决以下三个核心问题上:1.FIFO的存储体如何表示?2.如何实现“先进先出”的逻辑功能?3.如何知道FIFO内部使用了多少,是满是空?针对以上三个问题,我们所采取的方法是:1.定义一个16×8的二维数组来表示FIFO的存储体。
存储器模块FIFO结构和设计实现

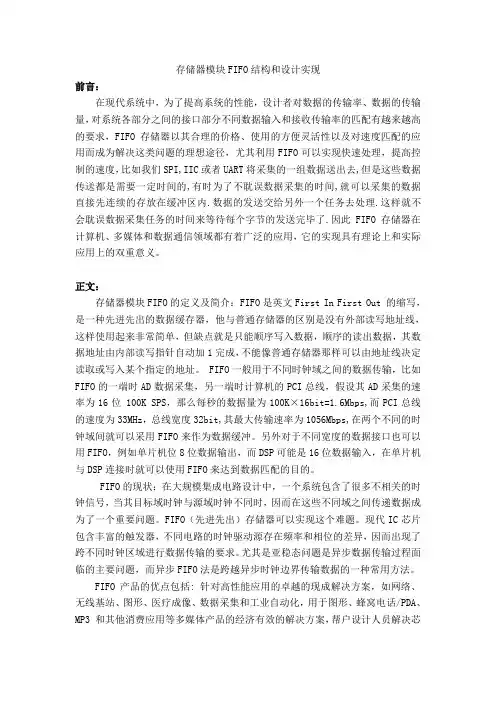

存储器模块FIFO结构和设计实现前言:在现代系统中,为了提高系统的性能,设计者对数据的传输率、数据的传输量,对系统各部分之间的接口部分不同数据输入和接收传输率的匹配有越来越高的要求,FIFO存储器以其合理的价格、使用的方便灵活性以及对速度匹配的应用而成为解决这类问题的理想途径,尤其利用FIFO可以实现快速处理,提高控制的速度,比如我们SPI,IIC或者UART将采集的一组数据送出去,但是这些数据传送都是需要一定时间的,有时为了不耽误数据采集的时间,就可以采集的数据直接先连续的存放在缓冲区内.数据的发送交给另外一个任务去处理.这样就不会耽误数据采集任务的时间来等待每个字节的发送完毕了.因此FIFO存储器在计算机、多媒体和数据通信领域都有着广泛的应用,它的实现具有理论上和实际应用上的双重意义。
正文:存储器模块FIFO的定义及简介:FIFO是英文First In First Out 的缩写,是一种先进先出的数据缓存器,他与普通存储器的区别是没有外部读写地址线,这样使用起来非常简单,但缺点就是只能顺序写入数据,顺序的读出数据,其数据地址由内部读写指针自动加1完成,不能像普通存储器那样可以由地址线决定读取或写入某个指定的地址。
FIFO一般用于不同时钟域之间的数据传输,比如FIFO的一端时AD数据采集,另一端时计算机的PCI总线,假设其AD采集的速率为16位 100K SPS,那么每秒的数据量为100K×16bit=1.6Mbps,而PCI总线的速度为33MHz,总线宽度32bit,其最大传输速率为1056Mbps,在两个不同的时钟域间就可以采用FIFO来作为数据缓冲。
另外对于不同宽度的数据接口也可以用FIFO,例如单片机位8位数据输出,而DSP可能是16位数据输入,在单片机与DSP连接时就可以使用FIFO来达到数据匹配的目的。
FIFO的现状:在大规模集成电路设计中,一个系统包含了很多不相关的时钟信号,当其目标域时钟与源域时钟不同时,因而在这些不同域之间传递数据成为了一个重要问题。
同步FIFO的FPGA设计及仿真
摘要电子科技大学成都学院University of Electronic Science and technology ChengduUniversity本科毕业设计(论文)同步FIFO的FPGA设计与仿真学院名称成都学院专业名称机械制造设计及其自动化学生姓名冯川学号2840840634指导教师钟耀霞二〇一二年六月摘要同步FIFO的FPGA的设计及仿真摘要:为实现目标识别与跟踪的应用目的,在基于TMS320DM642的FIFO基础上拓展储存空间,提出一种FPGA实现SDRAM控制器的方法。
分析所用SDRAM的特点及工作原理,介绍FPGA中SDRAM控制器的组成及工作流程。
给出应用中的SDRAM的时序图,FPGA采用模块化设计,增强SDRAM控制器的通用性,更方便满足实际需求。
关键词:FIFO ;SDRAM控制器;FPGA ;实时跟踪IAbstractDesign and Simulation of FIFO Based on FPGAAbstract: In order to achieve the application of target recognition and tracking, the memory on the basis of TMS320DM642 FIFO is expanded. SDRAM controller of the implementation basing on the FPGA is designed ,Firstly, the characteristics and principles of SDRAM are analyzed. Then characteristics and principles of SDRAM controller and work flow in FPGA are introduced, The application in time of SDRAM timing, chart is given. In order to meet the actual needs more convenient and enhance the versatility of SDRAM controller FPGA used modular designKey words: FIFO ; SDRAM controller ;FPGA ;real-trackingII目录目录电子科技大学成都学院 (16)第一章引言 (1)1.1选题背景 (1)1.2研究目标和意义 (1)1.3 研究思路 (2)第二章FIFO设计 (3)2.1 FIFO系统设计 (5)2.2 FIFO的实现及控制 (6)1.3亚稳态 (8)2.3.1什么是亚稳态 (8)2.3.2 亚稳态发生原因 (8)2.3.3亚稳态的危害 (8)2.3.4亚稳态的解决方法 (9)2.4.关于FIFO的一点的思考 (9)第三章FPGA结构及工作原理 (11)3.1什么是FPGA (11)3.1.1逻辑阵列 (11)3.1.2嵌入式阵列 (13)3.1.3快速通道 (13)3.14I/o单元与专用输入端口 (13)3.2 FPGA基本结构图 (14)3.2.1查找表 (14)IR (14)3.2.2结构的FPGA逻辑实现原理 (15)3.2.3PGA查找表单元内部结构 (16)3.2.4基于LUT的FPGA逻辑单元(LE)内部结构 (16)3.3VHDL 语言 (17)3.4Quartus II (18)第四章利用FPGA实现同步FIFO设置方法 (19)4.1非对称同步FIFO设计难点 (19)4.2非对称同步FIFO设计 (20)4.3方案实现 (23)4.4FIFO类型 (25)4.5系统 (26)4.6 FPGA 设计 (27)III目录4.7 FPGA内部软FIFO的设计 (29)4.8 FPGA内部软FIFO的仿真 (31)总结 (33)参考文献 (34)致谢 (35)译文 (36)IV第一章引言第一章引言1.1选题背景FIFO 是一种常用于数据缓存的电路器件,可应用于包括高速数据采集、多处理器接口和通信中的高速缓冲等各种领域。
同步FIFO
Transmit Data in
Data word #n
. .
Data Data Data Data
word word word word
#3 #2 #2 #1
Receive Data Out 图1 FIFO functional diagram
Write Pointer
empty empty Data word #n
FIFO 应用
高速同步数据采集卡
同步FIFO在高速视频图像采集处理系统中的应用 高速同步FIFO存储器在数字信号源中的应用
应用——
高速同步FIFO存储器在数字信号源中的应用
高速数字信号源是数字信号处理系统中的一种常用设备,目的是 输出人为编制的任意数字信号,用来验证和测试后续数字处理设备的 功能和性能指标。对于一个大型的数字系统而言,高速数字信号源的 研制是必不可少的。 数字信号源主要采用CYPRESS 公司的CY7C4245芯片来实现对数据 流的高速转换、处理,其设计思想在多种领域中都具有广泛的应用价 值。
5.在时钟的下降沿处 a.判断读操作时,out_data是否等于exp_data,否则stop; b.cycle_count加1; c.当(fast_write||cycle_count&1’b1)&&~full时,write_n=0, in_data加1; 否则 write_n=1; d.当(fast_read||cycle_count&1’b1)&&~empty时,read_n=0 , exp_data加1,否则read_n=1; e.当full=1时, fast_write=0 ,fast_read=1,filled_flag=1; f.当filled_flag=1&&empty 时,仿真结束; 6.在fifo_count值发生变化时,检测empty、full、half三个状态信号是否正 确;当fifo_count=depth时, fast_write=1 ,fast_read=0, filled_flag=1 。
同步fifo的设计代码和分析
同步fifo的设计代码和分析《IC设计基础》同步fifo的设计行为级的描述:比较简单,因为是同步,所以只有一个时钟,读使能和写使能要保证不能同时有效,就是说,读的时候就读,不能写,写的时候就写不能读。
<错误!读和写可以同时进行的,只要保证不读空,不写满就可以了,只是说counter计数器的加减是在要么读使能要么写使能有效的情况下进行的>主要是要产生两个标志位:空,满。
当空的时候就不能再读了,当满的时候就不能再写了。
设计中考虑了调试,所以出错的地方会自动停止程序,进行调试。
输入和输出信号都是8位,fifo的深度是15.使用的是异步复位.因为fifo比较小,所以没有调用ram(fifo相当于是一个管子,一端进,一端出(先进的先出),堆栈相当于是一个水缸,先进的后出,后进的先出)同步fifo的使用场合:,,,,,,,,注意count计数器的设计目的.可以使得读写同时进行(只要有的读就可),也可以只读或只写,(只要保证不读空不写满就可)`define DEL 1modulesynfifo(clock,reset_n,data_in,read_n,write_n,data_out,full,empty);input clock,reset_n,read_n,write_n; input [0:7] data_in;output [0:7] data_out;output full,empty;wire clock,reset_n,read_n,write_n;//输入定义为线型,这条是可以省略的,系统默认 wire [0:7] data_in;reg [0:7] data_out;wire full,empty;//?reg[7:0] fifo_mem[14:0];//定义fifo的大小,用寄存器组表示宽为8深为15 reg [3:0] counter;//计数器,这是很重要的reg[3:0] rd_pointer;//读指针reg[3:0] wr_pointer;//写指针assign #`DEL full=(counter==15)?1'b1:1'b0;//计数到15说明写满了assign #`DEL empty=(counter==0)?1'b1:1'b0;//计数到0说明读空了(需要先写满,再去读空呢,还是先写一部分,然后从这部分读空???)可以同时读和写,对fifo不同的位置always @(reset_n)if(~reset_n)begin#`DEL;rd_pointer<=4'b0;wr_pointer<=4'b0;counter<=4'b0;endalways @(posedge clock)beginif(~read_n)//只要读信号有效就开始读beginif(counter==0)//code 1,读空了,就停止begin$display("\nERROR at time %0t:",$time);$display("\FIFO Underflow\n");$stop;endif(write_n)//非常重要的信号counter,,通过计数保证不读空不写满 . 时钟到来时,读有效,写无效时减1,读无效,写有效时加一 ,count有点像一个水位仪,要保证不在最高端也不在最底端,只有写时,水位仪上升一格,只有读时水位仪下降一格,有读有写或者不读也不写时,水位仪保持不动)begincounter<=counter-1;enddata_out<=#`DEL fifo_mem[rd_pointer];//把指针所指位置的值送给输出if(rd_pointer==14)rd_pointer<= #`DEL 4'b0;elserd_pointer<=rd_pointer+1;endif(~write_n)//只要出现写使能有效就开始写beginif(counter==15)begin$display("\nERROR at time %0t:",$time);$display("FIFO Overflow\n");$stop;endif(read_n)begincounter<=#`DEL counter+1;endfifo_mem[wr_pointer]<=#`DEL data_in;if(wr_pointer==14)wr_pointer<=#`DEL 4'b0;elsewr_pointer<=#`DEL wr_pointer+1;endendendmodule最妙的是testbench的书写,简直不是人写的,比fifo设计本身还要复杂`define DEL 10module syn_tb;reg clock,reset_n,read_n,write_n; reg [7:0] in_data;wire [7:0] out_data;wire full,empty;integer fifo_count; ///为什么要定义为integer类型呢,常用来表示行为级建模,整数的 reg [7:0] exp_data;//期望值,设定好了是0-1-2-3……reg fast_read,fast_write;//调试读比写快的情况,写比读快的情况. reg filled_flag;reg cycle_count;synfifosynfifo_tb(.clock(clock),.reset_n(reset_n),.data_in(in_data),.read_n (read_n),.write_n(write_n),.data_out(out_data),.full(full),.empty(empty));initialbeginin_data=0;exp_data=0;fifo_count=0;read_n=1;write_n=1;filled_flag=0;cycle_count=0;clock=1;fast_read=0;fast_write=1;reset_n=1;#20 reset_n=0;#20 reset_n=1;if(empty!==1)//读空时调试begin$display("\nerror at time %0t:",$time);$display("after reset,empty status not asserted\n"); $stop;endif(full!==0)//写满时调试begin$display("\nerror at time %0t:",$time);$display("\nerror at time %0t:",$time);$stop;endendalways #100 clock=~clock;always @(posedge clock)beginif(~write_n && read_n)//只写不读时fifo加1fifo_count=fifo_count+1;else if(write_n && ~read_n)//只读不写时fifo减1fifo_count=fifo_count-1;endalways @(negedge clock)beginif(~read_n && (out_data!==exp_data))//读时,读出数据不对,调试begin$display("\nerror at time %0t:",$time);$display("expected data out=%h",exp_data);$display("actual data out=%h\n",out_data);$stop;endif((fast_write||(cycle_count&1'b1))&&~full)//生成写控制信号write_n,生成输入信号in_databeginwrite_n=0;in_data=in_data+1;endelsewrite_n=1;if((fast_read||(cycle_count&1'b1))&&~empty)//生成读控制信号read_n,生成期望信号;beginread_n=0;exp_data=exp_data+1;endelseread_n=1;if(full)//数据满时,读比写要快,设立满标志beginfast_read=1;fast_write=0;filled_flag=1;endif(filled_flag&&empty)//若曾经写满过,又读空了,则结束仿真begin$display("\nsimulation complete -no errors\n"); $finish;endcycle_count=cycle_count+1;//0101交替endalways@(fifo_count)begin# `DEL;# `DEL;# `DEL;case (fifo_count)0:beginif((empty!==1)||(full!==0))begin$display("\nerror at time %0t:",$time);$display("fifo_count=%h",fifo_count);$display("empty=%h\n",empty);$display("full=%h\n",full);$stop;endif(filled_flag==1)begin$display("\nsimulation complete -no error\n");//程序在写满并读空后就停止仿真$finish;endend15:beginif((empty!==0)||(full!==1))begin$display("\nerror at time %0t:",$time);$display("fifo_count=%h",fifo_count);$display("empty=%h\n",empty);$display("full=%h\n",full);$stop;endfilled_flag=1;fast_write=0;fast_read=1;enddefault:beginif((empty!==0)||(full!==0))//正常读写时出现读空标志和写满标志有效,则调试begin$display("\nerror at time %0t:",$time); $display("fifo_count=%h",fifo_count); $display("empty=%h\n",empty);$display("full=%h\n",full);$stop;endendendcaseendendmodule。
同步FIFO设计
同步FIFO设计同步fifo设计1.功能定义:用16*8 RAM实现一个同步先进先出(FIFO)队列设计。
由写使能端控制该数据流的写入FIFO,并由读使能控制FIFO中数据的读出。
写入和读出的操作由时钟的上升沿触发。
当FIFO的数据满和空的时候分别设置相应的高电平加以指示。
2.顶层信号定义:3.顶层模块划分及功能实现该同步fifo可划分为如下四个模块,如图1所示:①存储器模块(RAM)——用于存放及输出数据;②读地址模块(rd_addr) ——用于读地址的产生;③写地址模块(wr_addr)——用于写地址的产生④标志模块(flag_gen) ---- 用于产生FIFO当前空满状态。
图1 同步FIFO的模块划分1) RAM模块本设计中的FIFO采用采用16*8双口RAM,以循环读写的方式实现;l 根据rd_addr_gen模块产生的读地址,在读使能(rd_en)为高电平的时候,将RAM中rd_addr[3:0]地址中的对应单元的数据在时钟上升沿到来的时候,读出到data_out[7:0]中。
