浅谈断路和短路故障及应用
短路和断路分析
一、断路的判断1．断路的主要变现。
断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。
如果发现这种情况，则电路的故障是发生了断路。
2．判断的具体方式。
采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。
原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。
（1）电压表检测法。
把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。
电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。
（2）电流表检测法。
把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。
注意，电流表要用试触法选择合适的量程，以免烧坏电流表。
（3）导线检测法。
将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。
（4）小灯泡检测法。
将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。
二、短路的判断较常见的是其中一个用电器发生局部短路。
一个用电器两端电压突然变大，或两个电灯中突然一个熄灭，另一个同时变亮，或电路中的电流变大等。
1．短路的具体表现：（1）整个电路短路。
电路中电表没有读数，用电器不工作，电源发热，导线有糊味等。
（2）串联电路的局部短路。
某用电器（发生短路）两端无电压，电路中有电流（电流表有读数）且较原来变大，另一用电器两端电压变大，一盏电灯更亮等。
2．判断方法：短路情况下，是“导线”成了和用电器并联的电流的捷径，电流表、导线并联到电路中的检测方法已不能使用，因为，它们的电阻都很小，并联在短路部分对电路无影响。

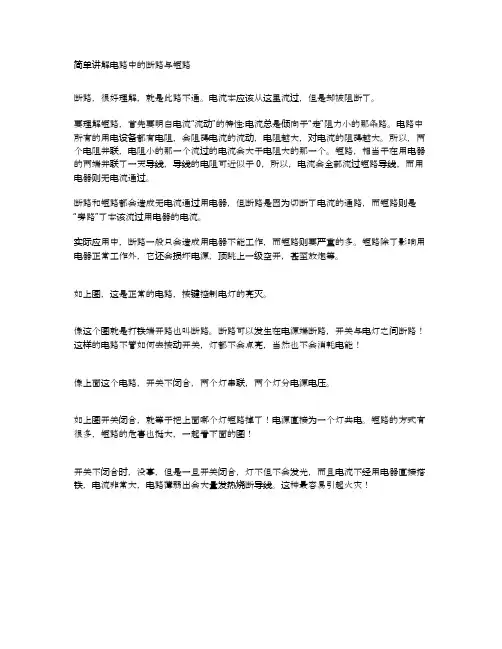

简单讲解电路中的断路与短路
简单讲解电路中的断路与短路
断路，很好理解，就是此路不通。
电流本应该从这里流过，但是却被阻断了。
要理解短路，首先要明白电流“流动”的特性:电流总是倾向于“走”阻力小的那条路。
电路中所有的用电设备都有电阻，会阻碍电流的流动，电阻越大，对电流的阻碍越大。
所以，两个电阻并联，电阻小的那一个流过的电流会大于电阻大的那一个。
短路，相当于在用电器的两端并联了一天导线，导线的电阻可近似于0，所以，电流会全部流过短路导线，而用电器则无电流通过。
断路和短路都会造成无电流通过用电器，但断路是因为切断了电流的通路，而短路则是“旁路”了本该流过用电器的电流。
实际应用中，断路一般只会造成用电器不能工作，而短路则要严重的多。
短路除了影响用电器正常工作外，它还会损坏电源，顶跳上一级空开，甚至放炮等。
如上图，这是正常的电路，按键控制电灯的亮灭。
像这个图就是打铁端开路也叫断路。
断路可以发生在电源端断路，开关与电灯之间断路！这样的电路不管如何去按动开关，灯都不会点亮，当然也不会消耗电能！
像上面这个电路，开关不闭合，两个灯串联，两个灯分电源电压。
如上图开关闭合，就等于把上面哪个灯短路掉了！电源直接为一个灯共电。
短路的方式有很多，短路的危害也挺大，一起看下面的图！
开关不闭合时，没事，但是一旦开关闭合，灯不但不会发光，而且电流不经用电器直接搭铁，电流非常大，电路薄弱出会大量发热烧断导线。
这种最容易引起火灾！。
浅析处理电气线路短路故障
图 １ 灯 泡 法 电路 检 查 示 意 图
电容后进行测量， 被测线路若为多路并联 时， 应 用“ 逐个排 除法” 出线路 中的短路 支路 ， 找 再从 该支路中查找 短路点 。 当出现电路似通非通时 ， 可用兆欧表进行测量 ， 若有短路 ， 欧表指示 为 兆 零 。 种 电 子 线路 不 要 用 兆 欧 表 进 行测 量 ， 各 以免 损坏电子元件 。 时线路 出现烧断熔丝现象 ， 有 却 测量不出短路点 ， 重新安装上保 险丝后 ， 线路恢 复正常。这种情况可能是线路中的短路是非持 续性短路， 一般是短路处的污垢经灼烧后掉落 ， 使线路恢 复正常 。 ３２ 泡法 ．灯 灯泡法是根据灯泡是否正常发光查找故 障 的一 种 简 易 方 法 ， 法 适 合 于 ２０ 照 明 电路 ， 此 ２Ｖ
电网电压下降。 ２ 短路故障的原因 短路 故障［ 往 由于维护管 理不 良 、 ３ １ 往 长年
失修 、 操作不 当或设备本 身质量 问题造成 。如 ： 电气线 路绝缘 因受潮 、 物刺伤 、 锐 磨损 、 老化等 因素而损坏 ；接线柱污垢较多 而造成柱间放 电 导通； 接线柱松弛（ 特别是在有频 繁振动 的场所） 导致两柱接线偶尔接触 而导通 ；或连结处因松 动造成接触电阻增大而过热 ，产生火花引起相 间短路 ； 金属物掉落导致相 间连结等等。 这些原 因都可造成相间接触 或放 电接触而短路。 ３短路故障的检查方法 ３１ 表 法 ．仪 检查短路故障时 ，首先应断 开线路 电源 ， 用万用 表的电阻挡在线路两 端点进行测量 ， 如 ４结 论 果测 出的数值为零 ，则该两个端点之间的线路 短路故 障在 电气事故 中发生 的几率较多 ， 存在短路点 。检查前应了解被测线路 的正常阻 应根据实际情况采取不 同处理方法。以上分 析 值 ， 测残 路 中存 在 较 大 容量 的 电容 时 ， 断 开 对于处理电路短路故 障能力有一定 帮助 ， 被 应 但是
通路短路和断路
通路短路和断路问题涉及电路、信号处理、控制等多个学科领域，未来可以进一步推动多学科交 叉融合研究，探索更加全面、深入的解决方案。
THANKS FOR WATCHING
感谢您的观看
更好地理解和应用电路知识。
分析其在电路中的影响
02
分析通路、短路和断路在电路中的不同表现和影响，帮助读者
识别和解决电路问题。
探讨预防措施和解决方案
03
探讨预防通路、短路和断路发生的措施，以及针对不同情况的
解决方案，提高电路的稳定性和可靠性。
定义和分类
通路
在电路中，当开关闭合时，电流从电 源正极流出，经过用电器，回到电源 负极的闭合回路。
为了保障电路在通路、短路和断路故障下的可靠运行，研 究了相应的防护与容错技术，如故障隔离技术、冗余设计 技术等。
未来研究方向展望
智能化故障诊断与定位技术研究
随着人工智能技术的发展，未来可以进一步探索基于深度学习的故障诊断与定位技术，提高故障 诊断的准确性和效率。
自适应防护与容错技术研究
针对不同应用场景和故障类型，研究自适应的防护与容错技术，实现电路在复杂环境下的可靠运 行。
电流表检测法
在电路中串联一个电流表，若电流表示数为零或指针不偏转，则 可能存在断路。
电压表检测法
在电路两端并联一个电压表，若电压表示数为电源电压或接近电 源电压，则可能存在断路。
06 通路、短路和断路的预防 措施
通路预防措施
定期检查电路
确保电路完好无损，没有老化或损坏的部件。
使用合适的电线和连接器
通路形成原因
闭合回路
在电路中，当开关处于闭合状态时，电流可以从电源的正极 流出，经过负载（如灯泡、电机等）后回到电源的负极，形 成一个完整的闭合回路，即通路。
电路中短路和断路
电路中短路和断路电路的组成所谓的电路，就是把电源、用电器、开关用导线连接起来组成的电流路径。
其中电源是向电路提供持续电流的装置；用电器是利用电流工作的设备；导线是用来连接电源和用电器的，其作用是传输电流；开关的作用是用来控制用电器和电源的通断。
可见，对于电路的组成，这四大元件缺一不可。
电路的三种状态：通路、断路和短路1. 通路：接通的电路叫通路。
这时，电路是闭合的，且处处有持续的电流。
2. 断路：断开的电路叫断路，这时电路某处断开了，电路中就没有了电流。
3. 短路：直接用导线把电源的两极（或用电器的两端）连接起来的电路叫短路。
（1）短路的分类短路有两种形式：一是整体短路，也称电源短路，它是指用导线直接连接在电源的正负极上，此时电流不通过任何用电器而直接构成回路，电流会很大，可能把电源烧坏。
二是局部短路，它是指用导线直接连接在用电器的两端。
此时电流不通过电器而直接通过这根导线。
发生局部短路时会有很大的电流。
因此，短路状态是绝对不允许出现的。
（2）短路的实质无论是整体短路还是局部短路，都是电流直接通过导线而没有通过用电器，使电路中的电阻减小从而导致电流增大。
这就是短路的实质。
（3）短路的分析方法有时短路发生比较隐蔽，一眼不容易看出，如何分析呢？可以采取电流优先流向分析法。
如果电流有两条路径可供选择，一条路径全部是导体，一条路径中含有用电器，那么电流总是优先通过导线。
具体的分析方法是：当电路构成通路时，电流从电源的正极出发，它总是优先通过导体并且能够回到电源的负极，便构成电源短路或用电器短路。
（4）短路故障的判断方法短路是一种常见的电路故障，由于发生短路时电流没有通过用电器，导致用电器的电压为零，这就是发生短路的特征。
此时可用电压表测量用电器两端的电压，若此处电压为零，则可能短路。
短路与断路现象分析
一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。
短路，又分为电源短路和用电器短路两种。
1、电源短路，指导线不经过用电器而直接接到了电源的两极上。
导致电路中电流过大，从而烧坏电源。
这种情况是绝对不允许的。
电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
这种情况一般不会造成较大的破坏。
用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。
事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。
将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。
这种现象表现出了自然界“最经济的原理”。
断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。
二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。
三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。
九年级物理知识点电路故障
九年级物理知识点电路故障电路故障是在电路中出现的各种问题或故障，可能会导致电路无法正常运行或者发生损坏等情况。
在九年级物理学中，电路故障是一个重要的知识点，了解电路故障的原因和解决方法可以帮助我们更好地理解电路的工作原理。
本文将详细介绍几种常见的电路故障及其解决方法。
一、短路短路是指电路中出现的两个导体之间的电阻变得非常小，导致电流绕过原本的电路路径。
短路会导致电流变强，电线过热甚至熔断，严重的情况下可能引发火灾。
短路的原因可能是导线之间的绝缘层破损、两个导线接触过紧或者电路元件损坏等。
解决方法：1. 检查导线之间的绝缘层是否完好，如有破损应及时更换；2. 检查导线连接是否紧固，松动的连接应及时固定；3. 检查电路元件是否损坏，如有问题应更换。
二、断路断路是指电路中出现的导线中断或者连接不良的情况，使电流不能正常通过。
断路会导致电路中断，电器无法正常工作。
断路的原因可能是导线受损、连接处松动或者电路中的开关未打开等。
解决方法：1. 检查导线是否有明显的受损情况，如有需要修复或更换；2. 检查连接处是否紧固，如有松动应及时固定；3. 检查电路中的开关是否已打开，如未打开则打开开关。
三、过载过载是指电路中电流超过了电路元件或导线所能承受的最大电流，可能导致电路元件烧毁或导线过热等问题。
过载的原因可能是电器使用功率超出所设定的额定功率、电源电压异常或者电路设计不合理等。
解决方法：1. 确认电器的额定功率是否符合要求，如果超出则需要更换合适的电器；2. 检查电源电压是否正常，如有问题应及时解决；3. 重新设计电路，确保电流在安全范围内。
四、接地故障接地故障是指电路中的某个导体意外地接触到了地线或者地体，导致电流通过了不正常的路径。
接地故障可能会导致电流异常、设备损坏，甚至对人体产生危险。
解决方法：1. 修复导线绝缘层的破损，确保导线与地体之间不会接触；2. 安装合适的接地装置，将电流引入地线；3. 定期检查电路的绝缘情况，及时清理各种可能导致接地的杂物。
初中物理断路短路分析
初中物理断路短路分析断路和短路是电路中常见的两种故障，对于初中的物理学生来说，了解和分析断路和短路现象是非常重要的。
下面是我对断路和短路的分析，希望能帮助到你。
首先，我们来了解一下什么是断路和短路。
断路是指电路中一些部分或全部的导线被切断，导致电流无法通过的现象。
换句话说，电路中的断路相当于有一个打开的开关，使电流无法流动。
短路是指电路中两个导线之间的电阻接近于零，导致电流异常大的现象。
换句话说，电路中的短路相当于两个导线直接连接在一起，使电流超过电路能承受的极限。
接下来，我们来分析一下断路和短路的原因和特点。
1.断路的原因：-导线被切断或接触不良：如果电路中的导线被切断或接触不良，电流无法通过，就会出现断路现象。
-开关或其他元件故障：如果电路中的开关或其他元件出现故障，导致无法闭合，也会出现断路现象。
2.断路的特点：-电流无法通过：因为断路相当于电路中有一个开关打开，导致电流无法通过。
-电路中一些或多个元件无法工作：由于电流无法通过，所以电路中相应的元件无法正常工作。
-电路中其他部分正常：即使电路中有断路现象，其他部分的元件仍然可以正常工作。
3.短路的原因：-导线接触不良：如果电路中的导线接触不良，导致电阻接近于零，就会出现短路现象。
-元件损坏或故障：如果电路中的一些元件损坏或故障，导致电阻接近于零，也会出现短路现象。
4.短路的特点：-电流异常大：由于电阻接近于零，根据欧姆定律，电流会变得非常大。
-电路中其他部分受损：因为电流异常大，会导致其他部分的元件过载或受损。
-容易引发火灾等危险：由于电流超过电路能承受的极限，短路容易引发火灾等危险。
最后，我们来讨论一下如何分析和解决断路和短路问题。
1.断路问题的分析和解决：-检查导线是否被切断或接触不良，有必要时更换或修复导线。
-检查开关或其他元件是否故障，有必要时更换故障元件。
2.短路问题的分析和解决：-检查导线接触是否良好，重新连接导线或更换接头。
短路与断路现象分析
一、短路与断路现象分析电路故障类型，主要有两种，短路和断路.短路，又分为电源短路和用电器短路两种。
1、电源短路,指导线不经过用电器而直接接到了电源的两极上.导致电路中电流过大,从而烧坏电源。
这种情况是绝对不允许的.电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上;另一种是开关闭合,电流表直接接到了电源两极上。
2、用电器短路，指的是串联的多个用电器中的一个或多个(当然不是全部)在电路中不起作用,这种情况是由于接线的原因或者电路发生故障引起的。
这种情况一般不会造成较大的破坏。
用电器短路，从实验的角度给学生做如图所示的实验,学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮.事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。
将这一现象上升到理论就是:从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。
这种现象表现出了自然界“最经济的原理”.断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的.二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮,电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形,将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关,观察到灯L1熄灭，电流表无示数，电压表也无示数.三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。
初中物理电路短路和断路情况
初中物理电路短路和断路情况电路故障的常见情况有两种，断路和短路。
短路：指电路或电路中的一部分被短接，如负载与电源两端被导线连接在一起，就称为短路。
当产生短路时，电路被短路部分有电流通过（电流表有示数），被短路两点之间没有电压（电压表无示数）。
断路：指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。
当产生断路时，电路断路部分没有电流通过（电流表无示数），断路两点之间有电压。
根据现象判断电路故障现象一：用电器不工作1、串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
2、并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象二：电流表示数正常，电压表无示数1、分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
2、故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象三：电流表无示数，电压表有示数1、分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
2、故障原因：①电流表短路；②和电压表并联的用电器断路。
现象四：电流表、电压表均无示数1、分析：“电流表、电压表均无示数”表明无电流通过两表。
2、故障原因：①两表同时短路；②干路断路导致无电流。
利用电流表或导线、电压表查找电路故障1、用导线或电流表查找：将导线或电流表依次并联在用电器两端，若电路中的其他用电器工作，则与导线或电流表并联的用电器发生了断路（不能将导线和电流表并联在电源两端，这样会造成电源短路）。
2、用电压表查找：将电压表依次并联在用电器两端，若电压表有示数，则与电压表并联处发生了断路，与电压表串联的电路是通路；若电压表无示数，则与电压表并联处发生了短路，或与电压表串联的电路存在断路。
测量小灯泡电阻实验中常见的故障1、小灯泡短路：电流表有示数，电压表无示数，小灯泡不发光。
物理知识断路和短路知识点
物理知识：断路与短路一、断路的定义与原因在电路中，当电流无法流通到达目标位置时，即发生了断路现象。
断路可能由以下原因引起： 1. 导线断裂：导线被拉断或切断，电流无法流过断开的部分。
2. 断线开关：如果电路中存在一个断开的开关，当开关处于断开状态时，电流无法通过。
3. 开路元件：某些元件（例如电阻）在断开状态下，会阻断电流的流动。
二、短路的定义与原因短路是指电路中两个或多个本应隔离的导体直接相连，导致电流绕过正常路径进行流动。
短路可能由以下原因引起： 1. 导线短路：导线之间发生接触，使电流绕过原本应该通过的元件。
2. 元件故障：某些元件（如电容或电感）由于故障导致两个电极短路。
三、断路和短路的影响 1. 断路：当电路中发生断路时，电流无法通过，电路中的其他元件也无法正常工作。
例如，当灯泡所在的电路发生断路时，灯泡将无法亮起。
2. 短路：当电路中发生短路时，短路处的电流会迅速增加，可能引发电路过载、烧毁元件、甚至引起火灾。
四、如何检测断路和短路 1. 断路检测：使用万用表的电阻测量功能，将测试笔分别连接到待测导线或元件的两端，如果显示无限大的电阻值，则可能发生了断路。
2. 短路检测：使用万用表的电阻测量功能，将测试笔分别连接到待测元件的两个触点，如果显示接近于零的电阻值，则可能发生了短路。
五、如何修复断路和短路 1. 断路修复：找到导线的断裂位置，并用绝缘胶带、焊接或插头等方式重新连接或修复断开的导线。
2. 短路修复：首先排除短路问题的元件，然后修复短路处的导线或元件，确保电路中不存在直接连接的导体。
六、如何预防断路和短路 1. 断路预防：安装电路中的导线时，注意避免过度拉伸或弯曲导致导线断裂；定期检查电路中的连接处是否松动。
2. 短路预防：安装电路元件时，确保元件之间有足够的隔离距离；使用绝缘材料包裹导线，避免导线之间发生直接接触。
总结：断路和短路是电路中常见的问题，可能会导致电路无法正常工作或引发危险。
九年级物理短路断路的判断
九年级物理短路断路的判断
【原创实用版】
目录
1.短路和断路的概念定义
2.短路和断路的判断方法
3.短路和断路在电路中的表现
4.实际案例分析
正文
一、短路和断路的概念定义
在九年级物理电学中，短路和断路是电路中常见的两种故障。
短路是指电路中电流在没有通过用电器的情况下，直接从电源正极回到负极的现象。
而断路则是指电路中某处出现中断，导致电流无法流通。
二、短路和断路的判断方法
1.短路的判断：在串联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明出现短路。
在并联电路中，如果一个灯泡不亮，而其他灯泡也跟着不亮，则说明是断路。
2.断路的判断：在串联电路中，如果一个灯泡不亮，导致其他灯泡也不亮，则说明是断路。
在并联电路中，如果一个灯泡不亮，而其他灯泡正常发光，则说明是短路。
三、短路和断路在电路中的表现
1.短路：短路时，电路中的电流会迅速增大，可能导致电源烧坏或电路过热，甚至引发火灾等危险情况。
2.断路：断路时，电路中没有电流流动，用电器无法正常工作。
四、实际案例分析
假设我们有一个串联电路，包含两个灯泡。
如果其中一个灯泡不亮，而另一个灯泡正常发光，那么我们可以判断这是短路。
因为如果其中一个灯泡出现断路，另一个灯泡也应该跟着不亮。
而在并联电路中，如果一个灯泡不亮，而另一个灯泡正常发光，那么我们可以判断这是断路。
因为如果其中一个灯泡出现短路，另一个灯泡也应该跟着不亮。
综上所述，判断电路中的短路和断路需要结合电路的连接方式和灯泡的发光情况来进行分析。
短路和断路有什么区别
短路和断路有什么区别
短路和断路是物理学中经常出现的名词，那么它们之间有什么区别呢？欢迎阅读本文。
短路和断路有什么区别
1短路和断路的区别
短路是指电路或电路中的一部分被短接。
如负载与电源两端被导线连接在一起，就称为短路，短路时电源提供的电流将比通路时提供的电流大得多，短路包括电源短路、用电器短路、三相系统短路。
而断路是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。
对于断路来说，由于电路没有闭合，不产生电流，所以不损坏器件。
而对于短路来说，电源未经过任何负载而直接由导线连接，把直流电源正极和负极连接起来或者交流电源的零线和火线连接起来形成了闭合回路，所以如果短路，很容易对电路造成损坏或者损坏元器件，更严重时也可能引发火灾事故。
2短路的两种情况
1.电源短路
电源短路是指电流从电源的一端出发，未经过用电设备直接流向电源另一端的现象。
比如：零火线碰头、火线和火线接在一起、火线和地线接在一起等。
电源短路时，电路中会产生很高的电流，线路和设备因为过热而烧毁、甚至发生火灾。
所以在电路中是绝对不允许出现电源短路的。
为了防止电源短路，一般会在线路中串联熔断器（保险丝）用于短路保护。
另外，空开和漏电开关也有短路保护，所以有时候也用空开作短路保护。
2.负载短路
负载短路是指用一根导线直接把负载两端连接起来。
当发生负载短路时，电流不通过负载，此时被短路的负载没有电流通过。
（注意：负载短路时，负载不工作，但并不会发生损坏！）。
断路和短路的区别？
断路和短路是电路故障的两种不同情况，它们具有以下区别：
1. 断路（Open Circuit）：断路指的是电流在电路中遇到中断，无法流通的情况。
当电路中的导线、开关或其他连接出现断裂或打开时，就会导致断路。
在断路情况下，电流无法顺利通过，电路不会工作。
通常，断路会导致设备无法正常运行。
2. 短路（Short Circuit）：短路指的是电路中两个电极之间产生了无线阻抗的连接，电流通过这个连接会绕过正常的路径而形成短路。
短路可以由导线之间的直接接触、零线与地线之间的接触等引起。
短路会导致电流大幅增加，可能引发电路过载甚至损坏电器设备，也可能造成安全隐患。
总结来说，断路是电路中断开导致电流无法流通，而短路是电路中形成了绕过正常路径的低阻抗连接。
两者都会导致电路无法正常工作，但短路可能会引发更严重的问题，如过电流、过热等。
在电路设计和维护过程中，需要注意避免断路和短路的发生，以确保电路的可靠性和安全性。
电路中的短路与断路故障分析与排除
电路中的短路与断路故障分析与排除电路中的故障是电子设备运行过程中常见的问题，其中短路和断路是最常见的故障类型。
本文将针对这两种故障进行详细的分析与排除方法介绍，帮助读者更好地理解和解决电路故障问题。
一、短路故障分析与排除1.1 短路故障的原因分析短路故障指电路中两个或多个不同电位的导体直接连接而导致电流绕过了原本的路径。
短路故障常见的原因包括电路板上的导线接触不良、元器件损坏或焊接错误等。
1.2 短路故障的排除方法（1）检查元器件：首先，需要检查是否有损坏的元器件。
可以通过使用万用表进行导通测试，检查电阻值是否为零来确认短路位置。
（2）检查焊接：若没有元器件损坏的情况，需要仔细检查焊接连接。
焊接错误或不良的焊接点也可能导致短路故障。
使用显微镜等工具检查焊接点是否存在异常。
（3）隔离短路：如果定位到了短路位置，可以通过切割导线或更换短路的元器件来隔离短路。
（4）预防措施：为了避免短路故障的发生，应注意焊接工艺的规范和检查导线接触的良好性。
二、断路故障分析与排除2.1 断路故障的原因分析断路故障指电路中某个导线或连接点中断，导致电流无法通过。
断路故障的原因可能是导线损坏、焊接点松动或没有连接好、元器件损坏等。
2.2 断路故障的排除方法（1）检查导线：首先，需要检查导线是否存在因剪断、磨损或老化导致的损坏。
检查导线两端是否完好连接。
（2）检查焊接点：焊接点的松动或连接不良也可能导致断路故障。
重新焊接或更换焊接点不良的元器件以解决问题。
（3）检查元器件：如果断路位置无法通过检查导线或焊接点找到，需要仔细检查其他元器件是否损坏，可能会发现损坏的元器件导致了断路故障。
（4）预防措施：为了避免断路故障的发生，应注意导线的保护和固定，避免外力拉扯或挤压导致断裂。
总结：电路中的短路和断路故障是常见的问题，但通过仔细的分析与排除方法，可以解决这些故障。
在实践中，需根据具体的故障情况采取相应的排除方法，并结合预防措施来保证电路的稳定运行。
短路和断路的区别
短路和断路的区别总结精选（1）：短路，是指正负极直接接通。
发生短路时，由于电流不透过用电器，电流极大，所以局部温度骤然升高，往往引起机器发热损坏，爆炸甚至火灾。
断路，是指电路断开了，电流不能透过。
安全状态。
总结精选（2）：（1）短路：在电路中，电流不流经用电器，直接连接电源两极，则电源短路。
短路决定方法：方法1：短路的时候电流是直接经过导线的，短路的电路部分电阻是十分小的，用欧姆表测量电阻，如果十分小，则为短路。
方法2：根据欧姆定律I=U/R明白，由于导线的电阻很小，电源短路时电路上的电流会十分大。
所以用电流表测量电流中的电流，如果过大，就是短路了。
（2）断路：当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。
处在这种状态的电路叫做断路(又叫开路）。
断路决定方法：方法1：试验法，电流表一端连接电源负极，一端拿在手中从负极处开始试验，连接时如果无读数，则继续试验，直到有读数，则断路处在最后一次试验点与前一次试验点之间。
方法2：断路处相当于接了一个无穷大的电阻，分担了所有电压，所以，用电压表逐步检测两点间的电压，如为电源电压，则此两点间断路。
再逐步缩小检测范围。
总结精选（3）：电器不通电的故障原因一般有两种，一种是电路短路一种是电路断路。
我们对故障电路进行修理之前，务必要对短路和断路有一个准确的诊断。
要准确的决定电路故障所在，我们就要对短路和断路故障有一个准确的认识。
下面，我就为大家介绍一下短路和断路的区别及它们在实际状况中的不同表现。
短路和断路故障发生时电流表测定值的区别。
短路故障电流测定值：短路故障是由电流过大引起的，所以如果我们用电流表去测量短路的线路的话就会显示出较大的电流。
如果电流过大就必须是发生短路故障了。
断路故障电流测定值：断路电路中是没有电流透过的，所以用电流变来测量断路电路时，是没有读数的。
在实际中，我们能够依据二者的电流表测定值的不同进行区分和诊断。
浅谈断路器控制回路断线故障分析及处理方法
浅谈断路器控制回路断线故障分析及处理方法摘要：伴随着时代的快速进步人们生活质量不断提升，同时给电力行业提出更高的要求。
断路器在电力系统中发挥着很大的作用，能够用于开断电力线路，并及时切断电路故障点，对电网和设备起到保护作用。
在供电线路发生故障的时候，断路器跳闸不成功，将对线路造成安全隐患。
本文对断路器的工作原理和故障分析方法进行了介绍，整理出相应的故障分析和处理方法。
关键词：断路器;控制回路;断线;故障分析引言断路器是水电站及变电站的主要电气设备，其控制回路是断路器重要组成部分，控制回路完好与否，直接影响操作和保护命令的正确执行，以及设备的运行安装。
控制回路断线是断路器最常见的故障之一。
在变电站内，断路器控制回路的完整是保证断路器可靠执行跳、合闸操作命令的必要条件:若断路器跳闸回路存在缺陷，则系统有故障时断路器不能跳闸而扩大事故，从而导致大面积停电;若断路器合闸回路存在缺陷，则断路器事故跳闸后不能自动重合，从而影响供电可靠性。
1断路器的控制回路1.1控制回路断线原理控制回路故障一般表现为控制回路断线告警，控制回路断线告警信号回路是利用保护装置内部的合闸位置继电器HWJ常闭触点和跳闸位置继电器TWJ常闭触点的串联。
当断路器在合闸位置时，合闸位置继电器励磁；当断路器在跳闸位置时，跳闸位置继电器励磁。
当控制回路出现故障导致合闸位置继电器和跳闸位置继电器同时失磁，HWJ和TWJ两常闭接点同时闭合，保护装置会发出“控制回路断线”告警信号。
1.2常见监视方法常见的控制回路完整性的监视方法有如下两种：采用简单直观的红绿灯回路直接监视；采用跳、合闸位置继电器常闭接点串联启动中央信号的间接监视。
2断路器控制回路结构完整的断路器控制回路由保护装置和断路器的分合闸回路组成，无论是远方、就地分合闸，还是保护分合闸都是先作用于保护装置，然后再通过断路器分合闸回路实现断路器的分合。
只有当TWJ和HWJ两个常闭接点都闭合，才会发出控制回路断线的告警信号。
浅析电路断路、短路、接地故障
个回路断路， 往往会造成电气装置的部分功能或全部
功 能的丧失 （ 不能工作 ） ； ｂ三相 电路 中 ， ． 如果发生一相 断路故 障 ， 能使 电 可
一
阻， 如果 电阻 为无穷 大 ， 说明 电路存 在开路性 故障 。接
着对可疑元器 件管脚 问 的 电阻进 行测 量 ， 要 时可将 必
５ 一 ４
ｃ保 险丝 、 ． 保险管 、 险电阻等保 险元件 烧毁 ； 保
ｄ 电源线 、 接导线 断 裂 、 插件 接触 不 良、 器 ． 连 接 元 件焊 点虚焊等 ； ｅ 电感 线圈 、 ． 二极 管 、 三极 管 、 限流 电阻 出现 断路 性故 障 ； ｆ电路板上铜箔 出现细小裂纹 、 ． 引起 断路性故 障。
１２ 断路 故 障的现 象及 危害 ．
断路的最基本表现形式是 回路不通。如断线 、 电 接触 不 良等 ， 某些 情况下 ， 路还会 引起 电压 ， 在 断 断路
油污、 锈迹等造成 的电路断路故 障也 是常见 的。
１４ 检修方 法 ．
点产生的电弧还可能造成电气火灾和爆炸事故 ， 其现 象 表现 为 ：
中图分类号 ：Ｍ １ Ｔ ７２ 文献标识码 ： Ｂ 文章编号 ：０ ４— ４ ０ ２ １ ）６— ０４— ４ １０ ０ ２ （０ １０ ０ ５ ０
１ “ 断路 性” 故障
电路 断路 故 障是 指 电路 的某 一个 回路 非 正 常 断 开 ， 电流不能在 回路 中流通 的故障 。其表现 特征是 ： 使
障。三相 电路 中 ， 果零 线 （ 如 中性 线 ） 路 ， 断 则对 单 相
负荷影 响更大 。 １ ３ 断路故 障原 因的查 找 ．
检修断路故 障 ， 要确定断路故 障的大致 范 围 ， 首先
短路和断路有什么区别区分口诀是什么
短路和断路有什么区别区分⼝诀是什么
短路指的是电路中的⼀部分被短接，该部分没有接⼊闭合的电路中，⽽断路指的是电路没有闭合开关，可能是导线连接不畅、⽤电器损坏等问题，使之不能形成完整的通路。
短路分为电源短路、⽤电器短路和三相系统短路，短路时流经的电流较⼤，易损坏⽤电器。
短路和断路的区别如下
1、是否形成闭合回路。
短路：电路中，形成闭合回路，电流不流经⽤电器，直接连接电源正负两极。
断路：电路没有闭合开关，整个电路在某处断开的状态。
2、是否损坏电器。
短路：电源短路时电路上的电流会⾮常⼤，电池或者其他电源都不能承受，会造成电源损坏。
断路：电路没有闭合，不产⽣电流，不损坏电器。
3、是否有电压电流。
短路：电源短路时电路上的电流会⾮常⼤，且能测得电压。
断路：电路没有闭合，整个电路中没有电压和电流。
短路和断路是怎么区别的
1、短路和断路的主要区别是看电路中的负载是否有电流流流过，电流跨过负载从输⼊流向输出则是短路，从负载的输⼊端流向输出端没有电流通过则是断路。
2、短路，就是由电源通向⽤电设备（也称负载）的导线不经过负载（或负载为零）⽽相互直接连接的状态，也称为短路状态。
3、断路，就是闭合电路的某⼀部分断开，电流不能导通的状态，也称为断路状态。
发⽣断路后，电⽓设备便不能⼯作，运⾏中的设备陷于停顿状态或异常状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈断路和短路故障及应用
自从人类发明发电机以来，电给人们的生活带来了许许多多的方便，直至今天，人们的生活已经离不开电，电成为我们生活中不可缺少的东西，它能给我们带来光明，舒适和欢乐。
标签：电路短路断路故障控制应用
电的使用是和我们日常生活中的用电器联系在一起的，比如灯泡照明、电视机播放录像、电冰箱储藏食品等等，而这些用电器的使用都离不开电路，所以电路的知识和我们的生活是息息相关的。
在我们使用这些用电器的时候，有时电路会出现故障导致用电器无法正常使用，这就需要我们进行电路分析，找出故障的原因，从而解决问题。
而断路和短路现象是日常用电中经常出现的两种故障，一般来讲断路和短路都是我们所不希望的，即断路和短路都是不好的现象，但是事物都具有两面性，在有些时候，断路和短路对我们的生产和生活也有有利的一面，比如利用断电器和保险丝可以保护用电器，利用短路可以实现对用电器的控制等等。
深入的探究断路和短路现象，对于我们的日常用电具有重要的现实意义。
一、何为断路，何为短路
二、断路和短路的特点分析。
1.断路特点：对于断路状态，电流为零，断开处的电压即为电源的电压。
由于断路状态下，整个电路在某处断开，所以在断开处导线连接的是空气，一般来讲空气是绝缘体，故电阻很大，所以断路状态下电路中的电流几乎为零，再根据分压关系，串联电路中元件的电阻与电压成正比，所以电压几乎都降落在断开处，即断开处两端的电压就等于电源的电压。
2.短路的特点：电路中如果将电源短路则由于回路中电阻几乎为零，故会在回路中产生很大的电流，进而会引起电源或者某部分电路发热烧毁电源或电路。
如果是回路中某一个用电器被短路，则电流不会流过该用电器，用电器无法使用。
我们可以用并联电路的特点来分析用电器的短路。
三、造成断路和短路的原因
断路的原因一般就是电路中某处断开，或是用电器自身损坏使电路断开。
有时候短路也会造成断路，我们考虑如果一个电路中电源被短路，那么回路的电流会很大，从而电路严重发热，这将会导致烧毁电源，或电路中的用电器或是导线，从而使电路断开。
生活中造成线路中短路现象的原因有很多，主要有以下几个方面：
1.元件损坏，例如设备绝缘材料老化，设计、制造、安装、维护不良等造成的设备缺陷发展成为短路。
2.气象条件影响，例如雷击过后造成的闪烁放电，由于风灾引起架空线断线和导线覆冰引起电线杆倒塌等。
3.人为过失，例如工作人员带负荷拉闸，检修线路或设备时未排除接地线合闸供电，运行人员的误操作等。
人为破坏，如偷电线和美国的科索沃战争、伊拉克战争时使用的碳纤维弹。
4.其他原因，例如挖沟损伤电缆，鸟兽风筝跨接在载流裸导体上等。
四、断路和短路的后果
如果某个回路发生断路，那么根据断路的特点，回路中就不会有电流通过，因而会导致用电器不能通电而停止工作，同样，如果某用电器被短路，那么也不会有电流通过用电器，所以断路和短路都会使用电器停止工作。
我们可以通过一个实验来验证一下，即选择一节干电池做电源，若干根导线，一个开关，加上一个滑动变阻器，还有小灯泡，将他们串联成一个回路，开关处于断开时，我们发现小灯泡是不亮的，原因是电路处于断路状态。
如果按着上图所示连接电路，当开关断开时，我们发现小灯泡是亮的，而如果将开关闭合，我们发现小灯泡不亮，经分析，我们知道开关闭合则小灯泡被短路，故电流绕过灯泡，从开关处流过，所以灯泡没有电流通过，故灯泡不亮，即短路造成小灯泡不能正常工作。
像这种电路中部分用电器被短路而导致用电器无法使用的现象可以叫做局部短路，局部短路是一种安全性的短路，只会使部分用电器停止工作，但是如果是电源短路，则有可能引起重大事故。
一般来讲短路的情况要复杂一些，短路造成的有害后果有以下几个方面：1.产生大电流，有时会产生上万甚至十几万安的大电流。
因此会产生大量的热量，损毁设备，电弧会将许多元件短时间融化。
同时，产生的电流还会带来一定的电磁力，它同样会损坏设备。
同样可能造成重大火灾及伤害时间。
2.造成低电压：它会使电气设备无法正常工作。
这种危害在医院矿山时会引起危险。
3.干扰抑制与破坏系统的稳定运行。
4.线损，热损，无功功率等增大。
5.影响通信，通讯等。
五、断路和短路的有效利用
的确，断路和短路现象在大多数人眼里是很糟糕的现象，但自然界的事物都是具有双重性的，如果我们去研究它在生活中的正反应用，就可以把这种糟糕的现象利用起来，也就是废物利用。
所以说断路和短路现象的确是不好的现象，但断路和短路现象也有它的用武之地。
1.保险丝的应用
保险丝，又称熔断器、熔丝，是一种连接在电路上用以保护电路的一次性元
件，当电路上电流过大时，使其中的金属线或片产生高温而熔断，导致开路而中断电流，以保护电路免于受到伤害。
保险丝就是利用了高温熔断，产生断路现象使电路中电流消失，从而保护用电器，使用电器免受大电流的伤害。
保险丝应该选用合适的材料和合适的尺寸制造而成，一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。
2.短路在控制中的应用
如果经过精心的设计，短路现象是可以服务于人类的，比如报警器、电视机的遥控开关等。
我们以电视机的遥控开关为例分析一下短路的应用，将图2中的小灯泡换成电视机，就变成了电视机的开关控制电路，当我们按遥控器使电键闭合时，电视机被短路，所以电视机被关闭，当我们按遥控器使电键断开时，电视机被接入回路中，故电视机被打开。
很明显电视机的遥控开关是一种局部短路现象，利用局部短路可以实现很多功能，主要有电路控制、监测指示及温度控制等。
由此可见，不论是短路还是断路，都有它们可爱的一面，只要我们勤于思考，利用所学知识，精心设计，就可以让断路和短路服务于人类。
六、总结
断路和短路是电路知识里面的两个不同的基本现象，各有各的特点，理解好和应用好这两种现象对我们的生活和生产是极其有益的。
断路和短路现象的确给我们带来了不少危害，但如果我们主动的利用它，就会使它有价值的一面被应用起来，把正反应用相结合。
