MF06读写器使用说明书
读写器用户使用手册
CRW-Vp&VIp 读卡器用户使用手册deretsigeRnU北京握奇数据系统有限公司目录一、CRW 系列读写器的通讯协议...........................................................................................................................2 二、指示灯说明......................................................................................................................................................4 三、通用指令说明..................................................................................................................................................5 四、存储卡操作......................................................................................................................................................6 五、CRW-V&VI plus 系列IC 卡读写器动态库函数.............................................................................................9 六、特殊指令说明................................................................................................................................................29 附录 PC/SC 简介. (31)CCC 认证声明此产品为A 级产品，在生活环境中，该产品可能会造成无线电干扰。

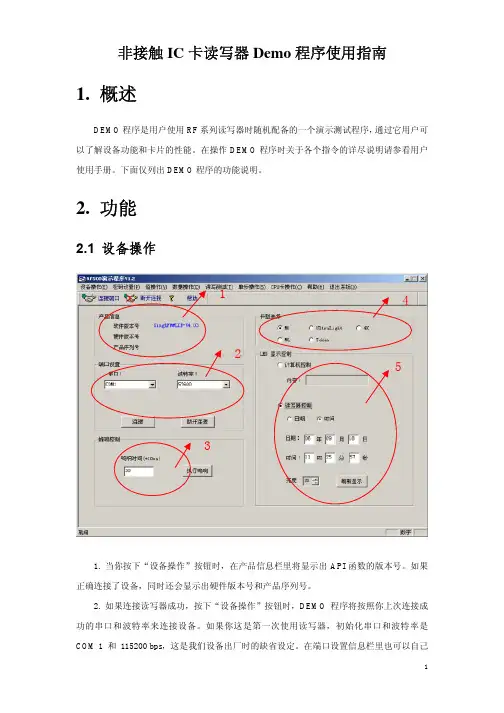

非接触IC卡读写器Demo程序使用说明
非接触IC 卡读写器Demo 程序使用指南1. 概述DEMO 程序是用户使用RF 系列读写器时随机配备的一个演示测试程序，通过它用户可以了解设备功能和卡片的性能。
在操作DEMO 程序时关于各个指令的详尽说明请参看用户使用手册。
下面仅列出DEMO 程序的功能说明。
2. 功能2.1 设备操作1. 当你按下“设备操作”按钮时，在产品信息栏里将显示出API 函数的版本号。
如果正确连接了设备，同时还会显示出硬件版本号和产品序列号。
2. 如果连接读写器成功，按下“设备操作”按钮时，DEMO 程序将按照你上次连接成功的串口和波特率来连接设备。
如果你这是第一次使用读写器，初始化串口和波特率是 COM 1 和 115200 bps ，这是我们设备出厂时的缺省设定。
在端口设置信息栏里也可以自己12345设定串口和波特率，然后点击“连接”按钮。
如果想断掉读写器，释放串口，就点击“断开连接”按钮。
3. 当按下“执行鸣响”按钮时，读写器将按照“鸣响时间”里设定的值来鸣叫。
“鸣响时间”的值越大，读写器鸣叫的时间越长，反之亦然。
.4. 选择要操作的卡片类型。
5. RF500系列读写器配有8位数码管显示。
可以根据自己的需要设置“计算机控制”和读写器控制。
如果选择了“计算机控制”，请在文本框里输入8位字符串（16进制表示），如果包含小数点，则要输出9位。
输完字符串请按下“刷新显示按钮”，所输入的信息就会显示在读写器的数码管上。
如果选择了“读写器控制”选项，你还要选择显示时间还是日期，你可以通过改变文本框里的值来修改读写器的的时间和日期。
按下“刷新显示”按钮，新设定的值就会被传到读写器上，读写器以后就会按新的时间或日期来显示。
其初始值是和所连接的PC机的系统时间相匹配的。
LED的亮度可以通过“亮度”的上下箭头来改变。
2.2 密码设置“密码设置”操作是把卡片的密码装载到读写器的相应存储区中，当要比较卡片密码时，就从这个存储区中取出你所装载的密码和卡片里的密码进行比较。
MF06读写器利用说明书
1） 卡片标准：非接触卡，TYPE A 标准，MIFARE 系列卡片。 2） 电源：+5 VDC，取自电脑主机的键盘口。 3） 通信方式：RS232 串行通信，通信波特率为 57600 BPS
1 个起始位，8 个数据位，无奇偶校验，1 个停止位 ห้องสมุดไป่ตู้ 4）电源电流：150 mA
2
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
读写器操作指南
成都西谷曙光有限公司读写器操作指南一、设备、连接1、设备：带有串口的台式PC机一台带串口读写器一台有源智能电子标签N张2、连接：带串口的PC机装好开机待用读写器的串口和PC的串口对接读写器通电进行以下的操作注意：本设备的串口采用标准RS232接口，不支持热插拔。
本设备支持宽电源供电，范围为AC 110—AC 240V。
二、读写器软件demo安装1、首先将我们提供的demo软件拷贝在连接读写器的PC机上。
2、运行demo软件将会出现对话框（图1）。
图13、中英文转换：单击《选项》会弹出一个小的对话框，里面就有一个中英文的切换选项。
把要使用的文字选中后确定，然后重启该软件即可生效。
4、软件配置：把被测试的读写器串口与PC机的串口对接，并确定该次使用的PC串口号。
打开《选项》里面的“连接设置”将出现对话框（图2）5、连接设置：只需要配置注释框所指的参数，其余的参数按照（图2）的参数配置即可。
1、设备编号：当前与PC机建立连接的读写器（见读写器侧面的条码编号SN编码的最后三位数就是当前读写器ID号）。
也可以通过连接后在读写器的基本参数里面看到。
客户码、设备编号、发射功率等参数（前提是要和pc建立连接后才能看到）。
2、端口：当前与读写器对接的串口。
3、网络图文件：点击网络图文件框最右边的“>>”进行选择“.rnt”文件（该文件在demo软件的目录下）。
注：其它的所以配置按照该截图配置。
配置好以后单击“应图26、 网络图建立：单击《选项》会弹出一个小的对话框，打开里面网络图的选项将出现一个空白的对话框。
● 读写器添加：在空白处单击右键选中插入读写器后单击左键放入读写器图标、右键该图标选择属性将会弹出对话框（图3）. 1、 只需要配置注释框所指的ID ，其余的参数按照（图3）的参数配置即可（可以按照此步骤插入多个读写器）。
注：其它的所以配置按照该截图配置。
配置好以后单击“应用”在单击“确定”图3● 电子标签添加：在空白处单击右键选中插入电子标签后单击左键放入读写器图标右键该图标选择属性将会弹出对话框（图4）. 1、 只需要配置注释框所指的ID 号段，其余的参数按照（图4）的参数配置即可。
Micro SD 卡读卡器说明书
了解您的手机飞利浦将不断力争改善产品性能并确保该用户指南的准确性。
因为手机软件版本的更新，本手册中的某些内容可能与您的手机有所差异。
飞利浦保留修改本用户指南的权利，如有更改，恕不另行通知。
请以手机实际操作为准。
主屏幕耳机右软键挂断、取消和开/关机键左软键导航键/确认键接听键充电/USB 接口待机屏待机屏由以下部分组成：按键了解主要按键如何操作。
功能(拨号拨打或接听电话。
,确认及导航键选择或确认菜单功能。
)挂机/退出/开关机结束通话; 返回待机屏;长按开启/关闭手机。
L 左软键选取屏幕上的对应选项。
R右软键选取屏幕上的对应选项。
*键盘锁在待机屏，长按*锁定键盘;或先按L ，再按* 锁定键盘或为键盘 解锁。
图标行快捷菜单图标与符号了解显示屏上显示的图标。
静音来电时手机会静音。
振动来电时手机会振动。
电池指示条显示电量状态。
短信您收到一条新短信。
未接电话您有一个未接电话。
耳机耳机已接连到手机。
GSM网络手机已连接到GSM 网络。
指示条越多，接收质量越好。
GPRS连接手机已连接到GPRS网络。
第一次使用安装与充电首次使用手机时，如何安装SIM卡及给手机充电。
插入SIM卡234为电池充电新电池已部分充电，手机屏幕上的电池图标表示电量状态。
插入Micro SD卡(存储卡)提示：•充电时，您仍可以使用手机。
•电池完全充电后，将充电器继续连接在手机上不会损坏电池。
如需关闭充电器，应将其从电源上拔下。
因此，请选择易于您插拔的插座。
•如果您几天内都不会使用手机，建议您取出电池。
•如果已完全充电的电池搁置不用,电池本身在一段时间后,会因自放电而处于无电压或低电压状态。
•新电池或长时间未使用的电池,需要较长时间充电。
您可在手机中插入Micro SD卡以 扩展手机存储容量。
将Micro SD卡与卡槽对齐并放入卡槽。
使用您的手机如何拨打电话拨出电话1输入电话号码。
2按(拨打该号码。
3按)挂机。
提示：•如需拨打国际长途电话，长按0输入国际前缀“+”。

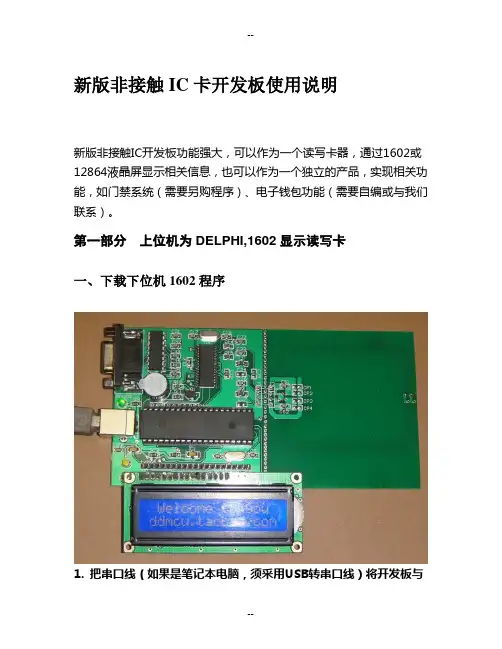

新版非接触IC卡读写器使用说明
新版非接触IC卡开发板使用说明新版非接触IC开发板功能强大，可以作为一个读写卡器，通过1602或12864液晶屏显示相关信息，也可以作为一个独立的产品，实现相关功能，如门禁系统（需要另购程序）、电子钱包功能（需要自编或与我们联系）。
第一部分上位机为DELPHI,1602显示读写卡一、下载下位机1602程序1. 把串口线（如果是笔记本电脑，须采用USB转串口线）将开发板与PC 机连接好。
2. 把1602液晶显示器插在开发板上。
3.打开STC下载软件，选择STC89C516RD+单片机，内部扩展选择禁止内部AUX-RAM，如图所示：4.点击打开按钮，找到1602下位机源程序中的hex文件。
再点击下载按钮，提示给开发板上电，此时，用USB线给开发板供电，将程序下载到开发板的单片机中。
二、用DELPHI上位机软件读写卡1.双击启动测试软件，进入功能选项“参数设置”里面，可以设置串口通讯参数：串口号、波特率、校验位、数据位、停止位等等，设置玩了以后点击“修改串口”，如果出现“串口参数设置成功”，表明串口设置成功，如果出现异常，请按照提示做出改动。
2.设置完毕以后可以点击“测试读卡器”，如果出现“读卡器连接成功”，并且听到读卡器的风鸣器响声，证明串口设置正确，如果出现“读卡器连接失败”，表明串口设置有问题，请重新设置。
读写器默认参数：Com1、9600bps、N、8、1.3.把一张Mifare One 卡片放在天线区域范围内4.进入功能选项“低级操作”里面点击“寻卡”，如果出现“寻卡成功!”表明寻卡正常，如果出现“执行失败!”表明出现异常，请检查卡片是否在寻卡范围内，如果确认卡片没有问题，那么程序下载不正确，或读写器异常。
5.点击“防冲突”，如果出现“执行成功”表明防冲突正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内。
6.点击“选择”，如果出现“执行成功”表明选择正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内。
明华读写器API接口函数说明
<0
错误
2.1.9. 读自定义数据区
函数原型：int32_t STDCALL mwDevReadConfig(HANDLE icdev, uint32_t offset, uint32_t length,
uint8_t data[]);
函数说明：读自定义数据区
参数说明：
序号 参数
参数说明
1
Icdev[IN]
通讯设备句柄
2
offset[IN]
起始地址
3
length[IN]
数据长度
4 返回结果：
>=0
data[OUT] 正确
数据存储区
<0
错误
2.1.10. 写自定义数据区
函数原型： int32_t STDCALL mwDevWriteConfig(HANDLE icdev, uint32_t offset, uint32_t length, const uint8_t data[]);
函数原型：int32_t STDCALL mwDevGetSerialNumber(HANDLE icdev, int8_t *strSerialNumber);
函数说明：获取产品序列号
参数说明：
序号 参数
参数说明
1
Icdev[IN]
通讯设备句柄
2
strSerialNumber[OUT] 以'\0'为结尾的 ANSI 字符串。请最少预留 17
深圳市明华澳汉电子科技有限公司
地址： 广东省深圳市福田区上步工业区 202 栋 569 室 电话： 0755-83361926 传真: +86-755-83361036 邮编： 518028 网址：
威盛WM8650中文说明书V0.3(7寸)
资料来源：爱购机目录................................................................................................... 错误！未定义书签。
1 外观描述 (2)2 电源键的用法 (3)3 触摸屏 (4)4转接盒 (4)5 SD卡的使用 (5)6开始使用 (5)给设备充电 (5)启动设备 (5)Wi-Fi 网络设置 (5)7桌面 (5)8锁屏界面 (6)9预装程序 (7)10桌面菜单功能 (8)11 程序管理 (10)安装程序 (10)直接从网络上下载程序 (10)卸载程序 (10)12 天气 (10)13 时钟 (11)闹钟 (11)14在线软件安装 (12)菜单功能 (12)15浏览器 (13)16 日历 (13)新建活动 (13)17 相机 (13)拍摄图片 (13)录制视频 (14)18 计算器 (14)19 电子邮件 (14)添加邮件账户 (14)收件箱 (15)编辑邮件账户 (15)删除邮件账户 (16)20 文件浏览器 (16)在电脑和设备之间拷贝文件 (17)删除文件 (17)21 我的音乐 (17)播放音乐 (17)对音乐盒播放列表进行操作 (18)22 我的视频 (18)播放视频 (18)对视频和播放列表进行操作 (19)23 我的相册 (19)涂鸦 (20)24 通讯录 (20)添加新的联系人 (20)添加联系人到收藏 (20)编辑联系人 (20)删除联系人 (20)25 图片截取 (21)26 程序管理器 (21)停止程序 (21)卸载程序 (21)27 YouTube (21)28 土豆视频 (22)29 Wi-Fi设置 (22)30 3G Settings (22)31 连接ADSL上网 (23)32 有线网络 (23)33 设置 (23)常见问题 (25)电池管理 (26)电池充电 (26)重要安全提示 (26)附录.建议可选配件及型号 (27)1 外观描述前视图：右视图：左视图：顶视图：2 电源键的用法开机: 长按电源键2秒。
读写器操作及开发说明(深入开发应用)
ZKR6806M嵌入式超高频模块说明书一、产品概述ZKR6806M是一款ZKR6806M是一款能够读写IS0-18000-6B,EPC CLASS1 G2协议标签的UHF频段的RFID读写器。
广泛应用于资产门禁安全管理、生产流水线、物流领域的追踪、追溯管理。
可以同时读写多个标签目标。
二、主要技术参数工作频率：902~928MHz通讯接口：RS232、RS485波特率：9600~115200bps可配置读写功能：读写双工工作方式：广谱跳频（FHSS）或定频发射脉冲方式电源接口：5V/DC读写距离：5—25cm三、通讯协议（一）、读写器操作指令1、命令帧格式定义命令帧是主机操作读写器的数据帧，格式如下表所示：●Packet Type是包类型域，命令帧包类型固定为0xA5。
●Station Num是站地址域，在总线网络中，表明读写器的唯一身份。
0xFF代表任意站，0x00代表广播地址，0x01~0xFE代表可独立寻址的站。
●Length是包长域，表示Length域后帧中字节数。
●Command Code是命令码域。
●Command Data是命令帧中的参数域。
●Checksum是校验和域，规定校验范围是从包类型域到参数域最后一个字节为止所有字节的校验和，Station Num不参与计算校验和。
读写器接收到命令帧后需要计算校验和来检错。
● 为了说明这一算法，我们以读写器单卡识别EPC 标签的命令为例：读写器识别单标签命令帧如下：计算单卡识别EPC 标签时的CheckSum ： A5+03+92+04+cc=0 cc=0-A5-03-92-04=C2因此，单卡识别EPC 标签的命令为：A5 FF 03 92 04 C2。
2、 响应帧格式定义响应帧是读写器返回给主机的数据帧，响应帧包含了读写器需要采集的数据，其格式定义如下表所示：● Packet Type 是包类型域，响应帧包类型固定为0xE5。
● Station Num是站地址域，在总线网络中，表明读写器的唯一身份。
力英电子科技 手持式射频识别读写终端 说明书
力英电子科技手持式射频识别读写终端 使用说明书目 录概述.......................................................................2-4第一章 安全注意事项………………………….5-6 第二章 产品各部分名称……………………….7-8 第三章 主要性能参数…………………………9-11第四章 初次使用…………………………......12-13第五章 充电器和电池注意事项......................14-16第六章 手持机操作说明………………..........17-30附：产品保修卡1概 述手持式IC卡移动终端是IC卡系统工程项目重要的配套设备之一。
手持式IC卡移动终端提供方便实用的应用开发平台，丰富的软、硬件接口让用户可以方便、轻松、快捷地构造各种IC卡应用系统。
它具有灵活的上、下载功能，具有高可靠性和通用性，符合相应的国际和国内标准。
手持式IC卡移动终端（以下简称手持机）适用于需要离线处理数据的IC卡信息系统。
典型的应用系统有：驾驶员IC卡管理系统、会展IC卡管理系统、烟草专卖IC卡系统、设备IC卡管理系统、导游IC卡管理系统、公共事业IC卡收费系统、会员IC卡管理系统、物流配送IC卡管理系统、餐饮娱乐IC卡管理系统、社会劳动保险IC 卡管理系统、停车场IC卡收费系统等等。
时尚的外观时尚、简洁的外型及按键设计，辅之以明快的色彩，既赏心悦目，又方便实用；232位超级MCU中央处理单元采用适合于移动及嵌入式应用的32位单片机，集成度高，功能强劲，可快速完成DES等各类复杂加密算法。
大容量存储器标准配备128MB的FLASH处理器，强大的数据存储功能，以及16MB的RAM程序存储器空间更能完美的支持二次开发编程。
另外我们可根据客户的需求专门定制可达２G的数据存储器。
2.4寸超大TFT彩色显示屏采用26万色、320*240像素的2.4寸TFT材质的超大显示屏，带给您更加直观、绚丽的显示画面；可选SAM卡座在配备标准IC卡座的同时，预留SAM小卡座，既能用于金融等需要安全性认证的场合，又可通过使用大容量卡进行数据备份，从而确保系统和数据的安全性；人性化的操作界面采用类似Windows XP的操作界面，让使用者使用起来得心应手，能够迅速的掌握该系统的使3用方法；丰富的通讯接口标准的2.0USB接口，能够快速、精确地与PC 机通讯，进行数据传输；通用开放的二次开放平台独有的32位嵌入式操作系统内核以及标准的C语言编程工具，为客户进行二次开发提供了开放、友好的操作平台。
IC卡读写器使用说明解读
IC 读写器使用说明一、读写器连接1.1 把通讯线串口232交叉线“DB9”端插到PC 机的串口1/2 上1.2 把USB线的T型端插到读写器的T型USB座子上,另一头接电脑的USB口,从电脑取电.1.3 读写器上电以后可以听到”嘀,嘀”两声蜂鸣器的响声，说明FM1702复位初始化正常.如果没有听到蜂鸣器声，表明读写器没有正常上电或射频模块没有接好.二、启动Demo 软件2.1 双击启动测试软件2.2 然后进入“IC卡操作”软件2.3 进入功能选项“参数设置”里面，可以设置串口通讯参数：串口号、波特率、校验位、数据位、停止位等等，设置好了以后点击“修改串口”，如果出现“串口参数设置成功”，表明串口设置成功，如果出现异常，请按照提示做出改动。
2.4 设置完毕以后可以点击“测试读卡器”，如果出现“读卡器连接成功”，并且听到读卡器的蜂鸣器响声，证明串口设置正确!如果出现“读卡器连接失败”，表明串口设置有问题;或者没有任何提示时,表明波特率设置错误,请重新设置。
2.5 读写器默认参数：Com1、9600bps、N、8、1三、M1卡片读写测试3.1 把一张Mifare One 卡片放在天线区域范围内3.2 进入功能选项“低级操作”里面点击“寻卡”，如果出现“寻卡成功!”表明寻卡正常，如果出现“执行失败!”表明出现异常，请检查卡片是否在寻卡范围内，如果确认卡片没有问题，那读写器有异常3.3 点击“防冲突”，如果出现“执行成功”表明防冲突正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内3.4 点击“选择”，如果出现“执行成功”表明选择正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内3.5 进入功能选项“密码下载”里面下载卡片密码，比如需要测试卡片扇区1 数据的读写，那么就在扇区1 后面填上密码A/B（注：卡片的初始密码A/B 均为全‘F’），然后选择“A 组密码”或者“B 组密码”，最后点击“下载”，如果出现“密码下载成功”表明密码下载成功，如果出现异常请按照错误提示更改后再下载一次，直至“下载成功”为止3.6 进入功能选项“数据读写”里面,“请选择扇区号”下面的可拉选项里面选择第5步下载密码的扇区号（比如扇区1），然后点击“读出”，如果提示“第*扇区数据读出成功”表明读数据正确。
USB读写发卡机使用说明-S
门禁系统专业厂家优质出品
USB 发卡器使用说明
一、功能与性能:
1、可读写MF感应卡所有扇区资料，通过串口与USB口与PC机联接。
2、平均读卡距离： MF：≥30mm(与卡性能有关)
3、读卡速度：≤0.3秒。
4、键盘口5V直流供电正常工作电流≈30mA。
二、操作说明：
1、本读写器所配数据线为一条USB数据线，一端与电脑USB口连接；另一端USB接口与读写器相连接，指示灯亮，读写发卡机开始进入待机工作。
2、对读写器操作前无须安装驱动程序，直接与电脑连接即可生效。
3、本读写器为被动型读写器，对IC卡进行任何操作时必须先打开门禁软件或专用读写软件将MIFARE卡靠近感应部位，在软件上设好相关数据，点击“OK”后，再刷待操作的IC卡片,操作才能正式完成。
三、读卡上传机工作流程：
1、上电后蜂鸣器叫一声、初始化寄存器。
2、判断是否能读到卡片，如不能则进行等待，如读卡程序在读到
卡片后，按软件上的相关操作执行读写卡片各扇区的数据。
MF09读写器(CPU卡)操作说明书
MF09.DLL 针对 CPU 及 SAM 卡提供了如下函数调用：
1、 通用函数集
long pascal LinkCom(long id,long Port,long baudrate)
;
long pascal UnLinkCom(void);
long pascal Link_Reader(long id) ;
参 数：命令码： 0x32 cid: 读写器与卡片之间通信传输通道号。因读写器可以同时对多张卡片进
行操作。在对某张卡片进行操作前，需定义某一个通道号。 CardSnr: 卡片序列号，其中第 1 个字节为卡片序列号的长度。 Reset_Info: 卡片被激活后，返回的复位信息。其中第 1 个字节为返回的
long
long long
long
pascal ISO14443_TypeB_Select(long id,long AFI,long SLOT,
unsigned char *ATQB)
;
pascal ISO14443_TypeB_Active(long id,long cid,unsigned char *CardSnr);
SamNum : SAM 卡座号，共有二个，分别是 0，1 Reset_Info: 上电复位后，SAM 卡返回的复位信息。 返 回 值：返回值为 0，表示操作正确，为其它值时表示出错。
3.1.2 SAM_Reset ： SAM 卡复位（热复位）
功能说明：此命令对某个 SAM 卡进行热复位。 用 法： long pascal SAM_Reset(long id,long SamNum,unsigned char *Reset_Info);
long pascal SAM_TCL(long id,long SamNum,unsigned char *yData_buff) ;
多协议格式电子标签读写器用户手册 V3.3
多协议格式电子标签读写器用户手册V3.3多协议格式电子标签读写器用户手册V3.3 目录1.串行通讯接口规格 (1)2.协议描述 (1)3.数据块的格式 (2)<1> 命令数据块 (2)<2> 响应数据块 (2)4.命令执行结果状态值(Status)列表 (3)5.错误代码(error_code)定义 (6)5.1 ISO15693协议操作出错扩展代码（响应数据块的status＝0x0F） (6)5.2 ISO14443A协议操作出错代码（响应数据块的status＝0x10） (6)5.3 ISO14443B协议操作出错代码（响应数据块的status＝0x1B） (7)6.操作命令的详细描述 (7)6.1读写器自定义命令 (7)6.1.1获得读写器的信息—Get Reader Information (7)6.1.2 关闭感应场—Close RF (8)6.1.3打开感应场—Open RF (8)6.1.4写入读写器地址—Write Com_adr (8)6.1.5写入询查命令最大响应时间—Write InventoryScanTime (8)6.1.6设置读写器为ISO14443A模式—ChangeToISO14443A (9)6.1.7设置读写器为ISO15693模式—ChangeToISO15693 (9)6.1.8 控制LED输出—SetLED (9)6.1.9 控制蜂鸣信号—Beep (9)6.1.10设置读写器为ISO14443B模式—ChangeToISO14443B (10)6.2 ISO15693协议命令 (10)6.2.1询查命令—Inventory (10)6.2.2静默模式—Stay Quiet (13)6.2.3读取指定块的数据—Read Single Block (13)6.2.4向指定块写入数据—Write Single Block (14)6.2.5永久锁定指定的块—Lock Block (15)6.2.6读取多个块的数据—Read Multiple Block (15)6.2.7进入“被选定selected状态”—Select (16)6.2.8返回“准备状态”—Reset to Ready (16)6.2.9写入应用类型识别码—Write AFI (16)6.2.10锁定应用类型识别码—Lock AFI (17)6.2.11写入数据保存格式识别码—Write DSFID (18)6.2.12锁定数据保存格式识别码—Lock DSFID (18)6.2.13获得电子标签的详细信息—Get System Information (19)6.3 ISO14443A协议命令 (20)6.3.1请求—Request (20)6.3.2 防冲突—Anticoll (20)6.3.3防冲突2—Anticoll2 (20)6.3.4 UltraLight防冲突—ULAnticoll (21)6.3.5选择—Select (21)多协议格式电子标签读写器用户手册V3.36.3.6 证实—Authentication (21)6.3.7 证实2—Authentication2 (21)6.3.8 直接密码证实—AuthKey (22)6.3.9 暂停—Halt (22)6.3.10 读—Read (22)6.3.11 写—Write (23)6.3.12 UltraLight写—ULWrite (23)6.3.13 钱包功能初始化—InitValue (23)6.3.14 读钱包数据块（值块）—ReadValue (23)6.3.15 加—Increment (24)6.3.16 减—Decrement (24)6.3.17 恢复—Restore (24)6.3.18 传送—Transfer (24)6.3.19 装载密钥—LoadKey (25)6.3.20 检查写—CheckWrite (25)6.3.21读EEPROM—ReadE2 (25)6.3.22 写EEPROM—WriteE2 (26)6.3.23 值操作—Value (26)6.4 ISO/IEC 14443B协议命令 (26)6.4.1请求—Request (26)6.4.2 防冲突—Anticoll (27)6.4.3 选择及通信参数设置——SelectAndSet (28)6.4.4 暂停——Halt (29)6.4.5 透明命令——TransparentCmd (29)附录一：读写器自定义命令总汇 (30)附录二：ISO15693 协议命令总汇 (31)附录三：ISO14443A 协议命令总汇 (32)附录四：ISO14443B 协议命令总汇 (34)附录五：典型ISO15693格式电子标签基本特征 .........................................错误!未定义书签。
远望谷系列固定式读写器 NET版 用户手册
磁条读写器使用说明书
磁条读写器使用说明1.型号说明：1000单二轨低磁读写器1000H单二轨高磁读写器2000一二轨低磁读写器2000H一二轨高磁读写器3000二三轨低磁读写器3000H二三轨高磁读写器2、磁卡读写器技术要求工作环境：温度：0℃-·40℃湿度：20%-90%RH电源：DC+5V±0.5V ≤300MA体积：215×70×65mm重量：≤1.4KG通讯参数：波特率9600BPS格式：8位数据位、1位停止位、无校验磁卡标准：符合ISO、IBM标准磁道：1、2、3道读写记录密度：75BPI/210BPI拉卡速度：10cm/s-180cm/s寿命：≥50万次错误率：＜1/1000读写字符集兼容ISO、IBM两种标准字符集：ISO字符集IBM字符集3、电缆连接线定义磁条读写器的电源是通过通讯电缆提供的，接口为RS-232九芯母头。
通讯电缆的信号排列如下列所示：4、自检功能：磁条读写器在每次上电开机或收到复位命令后都进行自检，自检开始时红绿黄指示灯都亮，自检结束后指示灯灭。
自检完毕后，SBH－6型磁条读写器进入正常工作状态。
4．1．1磁条读写器能与目前市场上的各种类终端配套。
操作要求4．1．2 读操作：磁条读写器接到读命令后，绿色指示灯亮，此时操作员便可以进行读操作，指示灯灭表示读操作成功，如果红色指示灯亮则表示读操作失败，可再次发读命令进行读操作。
可以自动识别磁条信息ISO、IBM标准。
4．1．3 写操作：磁条读写器收到写命令和正确的写数据后，绿色指示灯闪烁，此时操作员便可以拉卡进行写操作，指示灯灭表示写操作成功，如果红色指示灯亮则表示写操作失败，可再发命令进行写操作。
4．1．4 串行命令集：以进入磁条读写器的信息为下行数据。
以磁条读写器送出的信息为上行数据。
字符集为0-9及‘，=4．2 磁条读写器读写控制磁卡可支持以下6种标准格式：起始符终止符格式1: BA ………… F格式2: B ………… C格式3: B ………… F格式4: BA …………C格式5: D ………… F格式6: D ………… C5、磁条读写器控制命令集磁条读写器开机或软复位缺省状态设置为ISO标准。
UHFReader06读写器演示软件使用指南v2.0
UHFReader06读写器演示软件使用指南v2.0一、读写器参数设置界面操作 (1)1．打开端口 (1)2．读写器参数设置 (1)3．工作模式参数设置 (2)二、必要的知识点 (4)1．EPCC1G2标签存储器 (4)2．18000-6B标签 (4)3. 数据显示（EPC号、UID号、密码、存储数据都是16进制显示） (4)三、EPCC1-G2 Test界面操作（打开端口之后） (4)1．询查标签（需要选择标签的操作都需要先询查标签） (4)2．读写数据、块擦除 (5)3．修改密码 (7)4．写EPC号（不需要询查标签） (7)5．设置读写保护状态 (8)6．读保护 (8)7．EAS报警 (9)8．锁定用户区数据块锁（永久锁定） (10)9．销毁标签（永久毁灭） (11)10．EPC掩模 (11)四、18000-6B Test界面操作（打开端口之后） (11)1．询查标签 (11)2．读写数据/字节块永久写保护 (14)五、TCPIP配置 (15)一、读写器参数设置界面操作1．打开端口在打开端口之前，请将读写器与串口、天线正确连接，再接通电源。
（1）自动打开可用端口：读写器地址等于FF时，为广播方式，与该串口连接的读写器均会响应。
读写器地址等于其他值时，如00，则读写器信息中地址为00的读写器才会响应。
点，若一个读写器连上电脑COM1～COM9其中之一，则演示软件以57600bps通过连接的端口与读写器通讯，看到连接的端口在已打开端口里，如：否则（2）打开指定端口:点，则演示软件分别以9600bps、19200bps、38400bps、57600bps、115200bps通过指定端口搜索读写器，成功则看到否则（3）选择要操作的端口：当一台电脑连接多个读写器，一个演示软件打开多个端口时，一个端口对应一个读写器，选择要操作的端口就是选择要操作的读写器，右下角显示2．读写器参数设置（1）要设置的新的读写器地址。
磁卡读写器使用说明
磁卡读写器使用说明一、说明高抗读写机高抗写磁头在持续供电的工作环境下，容易被卡片上的磁条磨损，因此，建议在写满4万～5万张卡片后，应检查写磁头的磨损情况，如果磨损严重应更换写磁头。
低抗读写机低抗读写机同样在持续供电的工作环境下，也容易被卡片上的磁条磨损，因此，建议在写满20万～30万张卡片和应检查写磁头的磨损情况，如果磨损严重应更换写磁头。
二、联机：YLE-J300系列磁卡读写器与PC机的连接：先拔下主机大键盘的键盘插头，将读写器电缆线的PS2公头（插针）插入主机键盘插孔（紫色插孔），另一端PS2母头（插孔）与大键盘键盘连接。
通讯接头（九芯孔式插头）插入主机的com口。
如下图所示：注：a.电脑机箱后面板各接口的排列以实物为主，上图所示仅供参考。
b. 电缆线的PS2公头插到电脑机箱后面板时，要对准插孔位置（要注意PS2公头的方向，不同的计算机可能有不同的方向），力度不能太大，否则会造成电缆线插针弯曲或针断现象，导致机器无法正常使用。
三、使用方法：磁条读写机与电脑正确联接后，即可进行如下操作：1．上电自检上电或接到硬复位命令后，红、黄、绿三个指示灯同时闪亮，数秒后全部熄灭，蜂鸣器响一声，说明自检通过，否则自检出错且红灯长亮。
2．读操作YLE-J300系列磁条读写机接收读命令后，绿色指示灯亮，操作者正对商标，磁条面向身体，将磁卡或存折以稳定的速度从右向左划过卡槽。
若读正确则绿色指示灯灭，蜂鸣器响一声；若不正确，则绿色指示灯灭，红色指示灯亮，蜂鸣器响三声。
3．写操作YLE-J300系列磁条读写机接收写命令后，黄色指示灯亮，操作者正对商标，磁条面向身体，将磁卡或存折以稳定的速度从右向左划过卡槽。
若写正确则黄色指示灯灭，蜂鸣器响一声；若不正确，则黄色指示灯灭，红色指示灯亮，蜂鸣器响三声。
四、驱动程序安装1、首先将随读写机所配的CD-ROM 放入到光盘驱动器中，这时光盘将自动引导到演示程序安装界面，这时点击取消推出安装。
MF09读写器(Mifare卡)操作说明书
复位应答 Request
防冲突机制 Anti collision Loop
改变扇区 不改变扇区
选择卡片 Select Tag
三次相互验证 Authentication
读块
Read
写块
Write
block
加值
increment
减值
decrement
中止
Halt
复位应答（Answer to request）
;
long pascal UnLinkCom(void);
long pascal Link_Reader(long id) ;
long pascal ALARM(long id,long Device , long OneTime , long BetweenTime ,
long Times);
long pascal ResetDevice(long id)
第二章 读写器针对 Mifare 卡的操作函数说明
MF09 非接触卡通用读写器具有专门针对 Mifare 经典系列卡片的操作设计的读写器，它提 供了完整的针对 Mifare 系列卡片的操作命令。提供 USB 接口或 RS232 串行与 PC 机相连，并 提供完整的系统函数调用动态链接库 MF09.DLL，用户可以通过调用相关的函数来完成对 Mifare 卡片的操作。
对块 0 的控制：
bit 7 6 5
43
2
1
字节 6
C20_b
字节 7
C10
字节 8
C30
字节 9
( 注： C10_b 表示 C10 取反 )
存取控制（4 字节，其中字节 9 为备用字节）结构如下所示：
扇区读写器说明书
扇区读写器说明书在介绍软件之前先介绍一下IC卡的内部结构，一张IC卡分为16个扇区，一个扇区分为4个块，一个块包函16个字节，除0扇区的0块不能写之外，其它的块都能读写，每个扇区的第四块是写密码的，所以存贮数据只能用到每个扇区的前三个块。
一、连接读写器1.1：在接连读卡器之前先将我们配套的USB驱动装上，点此图标安装USB驱动，为了稳定性建议用XP的系统使用此读写器。
安装完驱动后将电脑和读写器连接，些时会听到蜂鸣器响一下，红灯亮，些时读写器上电正常，等待电脑安装驱动，电脑提示成功表示驱动安装成功。
二、打开读写软件2.1：点些图标打开读写软件，您会看到如下图界面：点击COM端口的下拉箭头，选取可用的COM口，点击波特率的下拉菜单选取您想用的波特率，下拉菜单中的五种波特率都能使用，读卡器会调整自己的波特率来适应您的选择，然后点击连接读写器，如果连接成功会听到短暂的蜂鸣器响声，然后会看到如上图的画面，图口的左下方会提示连接串口成功。
三、修改扇区密码将软件界面切换到修改扇区密码界面，如果下图：点击扇区号旁边的下拉菜单，里面有0到15个数字代表IC卡中的十六个扇区，选取好扇区号后，下面的旧密码是表示卡之前的密码，如果是新卡密码都为出厂的十六个F，如果这个扇区改过密码那就要用改过的密码，下面的两行要输入设置的新密码，新密码和重复新密码要输入一样，切记记住新密码。
输入完成后，点击修改扇区密码会得到入下提示：点击是，这个时候您会听到读写器里面蜂鸣器会叫几声，然后在软件的左下脚会提示修改成功，如果没有成功，左下脚也会提示出错原因，一般问题都是之前的密码不对，修改成功后如下图所示：些图是修改第二扇区的密码，左下脚提示修改2扇区密码成功。
四、制作编程卡在制作编程卡之前一定要在修改扇区密码这个选项卡把第一扇区的密码改为657266696438，这是制作编程卡最关键的一步，修改密码如下图：编程卡的意思就是管理卡，这张卡可以修改读卡器的密码，和指定读的扇区，还有送出去的维庚格式，扇区读卡器要由这张卡来开启它的功能，制作编程卡的界面如下：这里设置的参数是为扇区读卡器所设置的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
版本 2.1目录第一章MF06通用读写器系统描述1.1 用途说明1.2 技术指标1.3 系统结构1.4 型号及说明第二章MF06通用读写器使用说明2.1系统安装2.2 用户系统开发步骤第三章MF06动态库使用说明第四章其他事项第一章MF06系统描述MF06非接触卡通用读写器是本公司研制生产的智能卡读写器/读写模块系列产品之一。
它能独立完成对MIFARE系列非接触卡的所有操作，广泛应用于需以MIFARE卡作为存贮媒介的系统中。
它可以作为用户系统中的一部份，受控于主计算机，接受用户应用程序的函数调用，完成用户系统设定的对MIFARE卡片的所有操作。
用户应用本读写器，可以简便地构成自己的智能卡应用产品。
1.1用途说明1）提供完善的动态函数库，用户应用程序可以很方便地操作MF06通用读写器完成对MIFARE系统卡片的所有操作。
·模块操作：连接模块，读取模块号，·卡片呼叫：读取卡类型，读取卡片序列号·卡片激活·防碰撞选择·卡片密码操作：密码认证，写密码·卡片数据块读取·卡片数据块写入·电子钱包的操作：加/减电子钱包，读/写电子钱包等·卡片睡眠2）不需要外接电源，读写器电源取自电脑主机的键盘口。
3）与电脑主机采用标准串行接口。
读写器直接插在电脑主机的串行口上。
4）提供发光管（红、绿LED）及蜂鸣器，由用户应用程序控制，以显示系统当前的工作状态。
5）可应用于WINDOWS 98、WINDOWS 2000、WINDOWS XP环境。
1.2 技术指标1）卡片标准：非接触卡，TYPE A标准，MIFARE系列卡片。
2）电源：+5 VDC，取自电脑主机的键盘口。
3）通信方式：RS232串行通信，通信波特率为 57600 BPS1个起始位，8个数据位，无奇偶校验，1个停止位；4）电源电流：150 mA5）工作环境：工作温度：-10℃--+50℃工作湿度：10%--85% RH1.3 系统结构MF06读写器由硬件及软件两部份组成。
其中硬件核心部份包括：控制用微处理器、MIFARE非接触卡基站芯片、高频电路、模块天线、串行通信电路、防干扰的“看门狗”复位电路、LED及蜂鸣器电路。
系统软件核心部份：系统函数动态链接库，它提供完善而使用方便的操作函数，用户应用程序应用动态链接库可完成对MIFARE系统卡片的所有读写操作。
MF06通用读写器接收用户应用程序发出的命令，独立完成对MIFARE系列卡片的所有操作，并将所得的操作结果返回给用户系统中。
1.4 型号及说明我公司提供MIFARE非接触卡的读写器的系列产品.用户应根据不同的应用,选用相应的读写器.主要有如下方面的区别:1)通信方式: RS232 或RS485,用户可以根据自己系统布线的需要选用不同的通信方式.RS232的通信距离较短为1.5米,RS485的通信距离可为1200米.2)单用户或多用户: 多用户是指在应用RS485总线方式与PC机联接时,可以在一条通信总线上挂接多台读写器,用户程序按照各台读写器的ID号分别对其进行操作.3)自带键盘及LCD显示: 该读写器自带16个键的键盘及二行的中文LCD显示,用户应用程序利用该功能可以实现实时地输入密码或显示相关信息.第二章MF06通用读写器使用说明2.1 MF06系统安装MF06通用读写器既可以直接连接到用户PC机上，作为一个MIFARE卡读写器独立使用，又可以作为用户应用系统的一部份，嵌入到用户系统中。
MF06系统包括如下部份：·MF06通用读写器一台·MF06动态链接库及技术资料一册（电子文档，包含在CD盘中）由于MF06读写器是配合用户的应用程序中使用，用户在使用前，应先详细阅读相关的技术资料。
以下步骤说明MF06连接到用户PC机上的步骤，用户可以应用本系统提供的测试软件对卡片进行操作，以熟悉MIFARE卡的使用。
1）关闭计算机电源，拔出键盘；2）将键盘的电缆接头连接到MF06通信电缆的相应座中；MF06读写器的电源是直接取自计算机键盘，对于无法与本电缆插头配套的计算机，用户可自行加入+5V 电源至MF06读写器中。
3）将MF06通信电缆插入到PC机键盘座中，连接好RS232串行插口；如果是应用的485通信接口，则用户在与PC机进行联接时，需在PC机端加装RS232/485转换器。
该转换器在市面上可选购。
4）打开PC机，将MF06 CD盘拷贝到计算机中，安装系统软件；5）运行MIFARE卡测试程序，执行《测试应用程序》系统提供的各个测试命令。
2.2 用户系统开发步骤如果你是第一次使用本系列的产品，或者第一次应用MIFARE卡片作应用系统，请参照以下描述的流程展开你的开发工作。
1．依据系统需求，确定符合要求的产品，以下可供选择时参考：.通信方式.单用户或多用户.是否需要LCD显示及键盘若目前的产品不能满足你的要求，请联系我们定制所需产品。
2．依据系统需求，确定符合要求的卡片3．阅读卡片技术资料，详细了解卡片的数据存取方式结构，操作方式，设计用户数据的存储结构。
4．应用我们提供的《测试应用程序》，了解卡片的结构及相关操作。
5．详细阅读《技术资料》以了解动态链接库的使用。
本系统提供了完整的用户系统开发所需资料，包括MIFARE卡片资料、MF06模块命令手册、Advic32.DLL操作函数动态链接库、C51开发指南等。
请参阅相关章节，相信这些对你的产品研制一定会有帮助。
第三章MF06动态链接库使用说明ADVIC32.DLL动态链接库是厂商为用户提供的应用于本公司读写器的有关IC卡操作的各种函数。
这些函数采用动态链接库的方式封装，可以在Win95/98/2000/XP/NT环境使用。
用户在自己的应用系统中，通过调用本动态库中提供的各个函数，可以完成对MIFARE卡片以及MF06读卡器的完整操作。
3.1 运行环境说明硬件环境: Advic32.DLL可运行于带有RS232接口的586或以上的PC机。
软件环境：32位的Win95/98/2000/XP/NT。
3.2 Advic32.DLL动态库说明应用程序对MF06读写器的操作是通过中间函数的调用来实现的。
中间函数负责把用户对卡的操作转换成具体的通信协议，然后翻译成对卡片的操作。
这些中间函数被封装在一个叫做“Advic32.dll”的动态链接库中。
动态链接库是Windows操作系统的一个重要组成部分，它的内容实际上是实现某些程序功能的函数集合，但是被主程序调用是通过动态方式进行的。
所谓动态就是当使用到某个库（或其中函数）的时候，才把该库加载到内存中。
一旦功能函数执行完，该库立刻释放占用的内存给其他函数使用。
采用这种机制，内存的利用率可以提高。
动态链接库的装载方式分为两种：“静态加载”和“动态加载”,两者比较见下表：静态装入--------优点：编程简单，连接方便，目标代码执行速度快。
缺点：当动态库修改更新时，调用它的程序必须重新编译。
程序运行的时候，占用内存多。
调用程序编译时需要输入库（IMPORT LIB）。
动态装入--------优点：当动态库修改更新时，调用它的程序不用重新编译，简单替换即可。
程序运行的时候，何时占用内存由调用者动态决定。
缺点：编程稍稍复杂一些，运行时由于需要动态加载内存，所以速度将受到影响。
通常其他编程语言环境（非C语言环境，如：VB，DELPHI，FOXPRO，PB等）调用3.3 Advic32.DLL函数定义Advic32.DLL针对MIFARE卡片提供了如下函数调用：3.3.1 通用函数集long pascal AutoLinkCom(long Port);long pascal LinkCom(long Port);long pascal UnLinkCom(void);long pascal ALARM(long mode,long actiontime,long intervaltime,long count);long pascal RFMifare_Status(void);long pascal RFMifare_Mcmno(long * mcmno);long pascal RFMifare_Mcmver(unsigned char * mcmver);3.3.2 基础函数集long pascal RFMifare_LoadKey(long mode,long sector,unsigned char *mima);long pascal RFMifare_Request(long mode,long *cardtype);long pascal RFMifare_AntiColl(long *snr);long pascal RFMifare_Select(long snr);long pascal RFMifare_Authentication(long mode ,long key_adr ,longblockno);long pascal RFMifare_Read(long blockno , unsigned char * readbuff);long pascal RFMifare_Write(long blockno , unsigned char *writebuff);long pascal RFMifare_Increment(long blockno , long value);long pascal RFMifare_Decrment(long blockno , long value);long pascal RFMifare_Halt(void);3.3.3 高级函数集long pascal RFMifare_TransKey(long sector , unsigned char *mima);long pascal RFMifare_Authmode(long authmode);long pascal RFMifare_GetType(long * cardtype);long pascal RFMifare_Getsnr(long *snr);long pascal RFMifare_ReadBlock(long blockno , long snr , unsigned char *dat);long pascal RFMifare_WriteBlock(long blockno,long snr,unsigned char*databuff);long pascal RFMifare_WriteKey(long sector,long snr,unsigned char *mima )long pascal RFMifare_Readvalue(long blockno,long snr,long *value);long pascal RFMifare_Writevalue(long blockno , long snr , long value);long pascal RFMifare_Incrementvalue(long blockno,long snr,long value);long pascal RFMifare_Decrementvalue(long blockno,long snr,long value);动态链接库的详细使用说明请参阅《技术资料》中的相关章节。
