NE20E路由器日常维护培训-设备分解

四.系统总体描述
•
•
NE20E-S4采用集中式路由引擎、集中式NP转发架构进行设计，不仅实现了 大容量，还可以提供丰富灵活的业务。 NE20E-S4为一体化机箱，可单独安装。其主要组成部件都支持热插拔, 包括 主控板(MPU)、网络业务处理单元 (NSP)、子卡（PIC）、风扇模块（FAN） 和电源模块（PSU）。
十.系统风扇模块说明
• •
•
NE20E-S4进风口高度3U，深度为220mm。 NE20E-S4风扇框里共有6个风扇，单风扇失效时能支持系统在环境温度40℃ 下短期工作。 风扇框能够根据温度情况自动调整风扇转速。
NE20E-S4的风扇模块外观
NE20E-S4风扇框技术参数
风扇模块指示灯说明
十一.主控单元MPUE
三.系统管理维护
• NE20E提供强大的系统管理和维护功能： • 支持即插即用； • 提供单板在位检测、热插拔检测、Watch Dog、单板复位、系统运行 指示灯、风扇监控、电源监控、系统调试、主备倒换控制和版本查询 等功能； • 提供本地、远程软件升级/数据加载，升级回退、备份、保存和清除等 功能； • 提供分级的用户权限管理、操作日志管理、命令行在线帮助及命令注 释等功能； • 支持三种用户鉴权模式：本地验证、RADIUS服务器验证和 HWTACACS服务器验证，可对用户身份进行验证，并可通过命令行 和SNMP网管进行合理授权。 • 支持带内网管和带外网管。 • 支持多用户操作； • 支持二层、三层接口信息查询； • 提供告警分级管理、告警分类和告警过滤等功能。 • 接口和光模块支持shutdown和undo shutdown。
五.系统主要特性
• • • • • • • • • • •
六.设备介绍
NE20E-S4为一体化机箱，可单独安装。其主要组成部件都支持热插拔, 包括主 控板(MPU)、网络业务处理单元 (NSP)、子卡（PIC）、风扇模块（FAN）和 电源模块（PSU） NE20E-S4设备外观
•
。
NE20E-S4的槽位分布如下图所示。
NE20E-S4单板槽位分布说明
七.供电系统架构描述（NE20E-S8）
• 系统支持直流-48V/-60V供电和交流110V/220V供电。 • 系统有两个电源模块实现1+1备份。其中一个电源模块故 障或者拔出后，另外一个电源模块能够提供足够的电源给 系统使用。电源模块位于机箱上部的两个槽位，为MPU、 NSP、PIC和风扇模块提供电源。 • 电源模块具有各种保护功能，包括： • 输出过流保护 • 输出过压保护 • 输入欠压保护 • 过温保护 • 短路保护 • 告警功能
NE20设备介绍
一.设来自百度文库参数
Page 1
• 二.系统配置方式
• • • • • • NE20E提供两种配置方式：命令行配置和网管配置。 命令行配置方式支持： 用户可以通过Console口本地配置 Telnet远程登录 Console接口作为CLI输入接口可以向控制平面发送命令行。 Console接口作为调试接口，可以从控制平面和数据平面 接收各种debug信息，也可以下发调试命令和控制命令。 • 网管配置支持基于SNMP协议和基于NETCONF协议的网 管系统对NE20E进行配置。
八.直流供电系统
• 系统有两个直流电源模块，支持1+1备份。
直流电源模块技术参数
• 电源模块指示灯说明
• 直流电源监控说明： • 直流电源监控通道能实现电源的实时监控，支持电源制造ID、输入电 压和电源温度等信息的实时查询，实时上报电源告警。 • 直流电源线缆配置说明： • 直流电源模块不需要接保护地线，但机箱保护地线需要良好接地。直 流电源线缆包括-48V电源线和电源地线RTN。线缆规格需根据现场机 柜与配电柜的距离来选取，在现场根据实际使用长度进行截取和制作。
九.交流供电系统
交流电源模块技术参数
指示灯说明
• 风扇框内的所有风扇同时工作，可分区调速，当有一个风 扇失效时，散热系统能够支持系统在环境温度40℃下短期 工作。温度传感器分别位于系统出风口和单板上，用于监 控单板器件温度并通过主控芯片下发命令进行风扇调速从 而达到控制单板温度的目的。
NE20E-S4采用左进右出的吹风散热方式 NE20E-S4的气流走向
系统的主要特性包括： 紧凑的整机结构，提升端口密度； 控制通道、业务通道和监控通道完全分离，保证控制、监控通道的畅通； 电信级的高可靠性和可管理性； 系统采用模块级屏蔽，完全满足EMC（Electro Magnetic Compatibility）要求； 单板、电源模块和风扇模块支持热插拔； 主控板MPU采用1:1冗余备份； 电源、时钟、管理总线等关键器件实现冗余备份； 提供单板防误插保护，避免因插错槽位导致故障； 提供电源告警提示信息、告警指示、运行状态和告警状态查询； 提供电压和环境温度告警提示信息、告警指示、运行状态和告警状态查询。
MPU面板按钮和指示灯说明
MPU板上的接口介绍
MPUE技术指标
十二.硬件类危险操作
十三.命令类危险操作

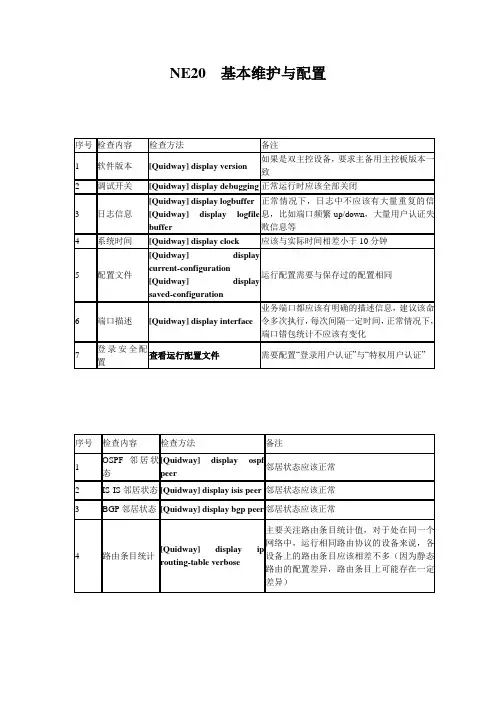

十四.常用维护命令
十五.更换主控板
• • • • • • • • • • • • • • • • • 注意事项 在更换主控板时，要注意下面几点要求： 在设备运行的情况下，只能更换备用主控板。 如果需要更换主用主控板，要先进行主备倒换，将主用主控板变为备用主控 板。 新主控板中的大包版本和配置文件要与待更换主控板一致。 说明： 新插入的主控板可以直接注册，注册成功后可以将主用主控的大包和配置文 件拷贝到备用主控的CFcard1上。 准备工具 防静电腕带或防静电手套 十字螺丝刀 防静电袋 操作步骤 确定当前运行大包的版本信息。 使用display version或display startup命令查看当前运行大包的版本信息。 准备一块新的主控板，先检查单板插头是否有倒针。 确认待更换的主控板的安装位置。 在拔出待更换的主控板之前，维护人员应首先确认该单板所在的机柜、机箱、 槽位等安装位置信息。产品有两块主控板，NE20E-S8的主控板位于11和12 号槽位，NE20E-S4的主控板位于6和7号槽位。
