4-四相五线减速步进电机28BYJ-48原理、仿真及演示程序(使用ULN2003A驱动)

减速步进电机28BYJ-48的原理如下图：中间部分是转子，由一个永磁体组成，边上的是定子绕组。

当定子的一个绕组通电时，将产生一个方向的电磁场，如果这个磁场的方向和转子磁场方向不在同一条直线上，那么定子和转子的磁场将产生一个扭力将定子扭转。

依次改变绕组的磁场，就可以使步进电机正转或反转(比如通电次序为A->B->C->D正转，反之则反转)。

而改变磁场切换的时间间隔，就可以控制步进电机的速度了，这就是步进电机的驱动原理。

由于步进电机的驱动电流较大，单片机不能直接驱动，一般都是使用ULN2003达林顿阵列驱动，当然，使用下拉电阻或三极管也是可以驱动的，只不过效果不是那么好，产生的扭力比较小。

参考：减速步进电机28BYJ-48最简单的驱动方法28BYJ-48的内部结构请见这里下面是一个步进电机的演示程序：#include <reg52.h>sbit key=P2^0; //按键控制步进电机的方向unsigned char speed=5; //步进电机的转速//八拍方式驱动，顺序为A AB B BC C CD D DAunsigned char codeclockWise[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x0d};void delay(unsigned char z){unsigned char x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void main(){unsigned char i;while(1){for(i=0;i<8;i++){if(key) //按键未按下，正转{P0=clockWise[i];delay(speed);}else //按键按下，反转{P0=clockWise[8-i];delay(speed);}}}}Proteus仿真图及Keil源文件下载：/filebox/down/fc/79bf41133cc59eaf2ca9531a5382557 b/835705302/blog/item/7d9eb519397d7e1d34fa4148.html。

28BYJ48电机详细使用说明

24BYJ48 步进电机使用手册驱动方法及参数插入到开发板的方法：直接插入到LCD12864 位置一、前言：步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

为此，黑金刚开发板套件中首次引入了步进电机技术，采用扩展的方式，方便用户应用掌握。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

步进电机的主要特性：1、步进电机必须加驱动才可以运转，驱动信号必须为脉冲信号，没有脉冲的时候，步进电机静止，如果加入适当的脉冲信号，就会以一定的角度（称为步角）转动。

转动的速度和脉冲的频率成正比。

2、黑金刚配套的是28BYJ48 5V 驱动的4 相5 线的步进电机，而且是减速步进电机，减速比为1：64，步进角为5.625/64度。

如果需要转动 1 圈，那么需要360/5.625*64=4096个脉冲信号。

3、步进电机具有瞬间启动和急速停止的优越特性。

4、改变脉冲的顺序，可以方便的改变转动的方向。

因此，目前打印机，绘图仪，机器人，等等设备都以步进电机为动力核心。

二、配套的原理图及程序：1、如果不考虑数据锁存功能，步进电机的扩展板电路可以简化为下图：2、黑金刚套件采用的是5V 步进电机，该步进电机的耗电流为200m a左右，采用uln2003 驱动，驱动端口为P0.0（A）,P0.1(B),P0.2(C),P0.3(C)。

正转次序: AB 组--BC 组--CD 组--DA 组(即一个脉冲,正转5.625度)；反转次序：AB组--AD组--CD组--CB组(即一个脉冲,正转5.625 度),如下表：表1：正转表表2：反转表3ASM 驱动程序：;*** ****步进电机的驱动********;F O S C = 12M H z;---------------------------------------------------------------------------------; 步进电机的驱动信号必须为脉冲信号!!!转动的速度和脉冲的频率成正比!!!; 本步进电机步进角为5.625 度. 一圈360 度, 需要64 个脉冲完成!!!;---------------------------------------------------------------------------------; A 组线圈对应P0.0; B 组线圈对应P0.1; C 组线圈对应P0.2; D 组线圈对应P0.3; 正转次序:AB 组--BC组--CD组--DA组(即一个脉冲,正转5.625 度);----------------------------------------------------------------------------------ORG 0000HL J M P M A I NORG 0100HM A I N:;----------------------------正转--------------------------M OV R3,#192 ;正转3 圈共192 个脉冲S T A R T:M OV R0,#00HS T A R T1:M OV P0,#00HM OV A,R0M OV D P T R,#T A B LEM OV C A,@A+D P TRJ Z START ;对A 的判断,当A=0 时则转到S T A RTM OV P0,AL C A LL D EL AYI N C R0D J N Z R3,S T A R T1M OV P0,#00HLCALL D EL AY1;-----------------------------反转------------------------M OV R3,#128 ;反转2 圈共128 个脉冲S T A R T2:M OV P0,#00HM OV R0,#05S T A R T3:M OV A,R0M OV D P T R,#T A B LEM OV C A,@A+D P TRJ Z S T A R T2M OV P0,ACALL D EL AYI N C R0D J N Z R3,S T A R T3M OV P0,#00HLCALL D EL AY1L J M P M A I N;---------------------------转速控制-----------------------D EL AY:M OV R7,#10 ;步进电机的转速M3:M OV R6,#248D J N ZR6,$D J N Z R7,M3RET;---------------------------延时控制----------------------D EL AY1:M OV R4,#5 ;2S延时子程序D EL2:M OV R3,#200D EL3:M OV R2,#250D J N ZR2,$ D JN Z R3,D E L3D J N Z R4,DE L2RET;---------------------------正反转表----------------------T A B L E:DB 03H,06H,0C H,09H;正转表DB 00;正转结束DB 03H,09H,0C H,06H;反转表DB 00;反转结束E ND4、C语言驱动程序:/******************************步进电机的驱动************************************* ;F O S C = 12M H z;---------------------------------------------------------------------------------; 步进电机的驱动信号必须为脉冲信号!!!转动的速度和脉冲的频率成正比!!!; 本步进电机步进角为5.625 度. 一圈360 度, 需要64 个脉冲完成!!!;---------------------------------------------------------------------------------; A 组线圈对应P0.0; B 组线圈对应P0.1; C 组线圈对应P0.2; D 组线圈对应P0.3; 正转次序:AB 组--BC组--CD组--DA组(即一个脉冲,正转5.625 度);----------------------------------------------------------------------------------**********************************************************************************/ /*头文件*/#i n c l ud e<r e g52.h>#i n c l ud e<i n t r i n s.h>#d e f i n e u i n t un s i gn e d i n t#d e f i n e u c h a r un s i gn e d c h a r#d e f i n e nop() _nop_()u c h a r code t a b l e1[]={0x03,0x06,0x0c,0x09};/*正转表*/u c h a r code t a b l e2[]={0x03,0x09,0x0c,0x06};/*反转表*/#d e f i n e m o t o r P0vo i d d e l a y(u c h a r m s)/*延时*/{u c h a r j;w h il e(m s--){f o r(j=0;j<250;j++){;}}}vo i d m a i n(){u c h a r i,j;w h il e(1){//正转3 圈共192 个脉冲j=0;f o r(i=0;i<192;i++){m o t o r = 0x00;m o t o r = t a b l e1[j];j++;i f(j>=4)j=0;d e l a y(2);}d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);//正转2 圈共128 个脉冲j=0;f o r(i=0;i<128;i++){m o t o r = 0x00;m o t o r = t a b l e2[j];j++;i f(j>=4)j=0;d e l a y(2);}d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);}}。

易寒电子步进电机28BYJ48介绍

步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

您能够通过操纵脉冲个来操纵角位移量，从而达到准确信位的目的；同时您能够通过操纵脉冲频率来操纵电机转动的速度和加速度，从而达到调速的目的。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列持续不断的操纵脉冲时，它能够持续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过必然的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电性能够在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接口，黄色电线接口，粉色电线接口，蓝色接口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序恰好相反因此能够概念旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09};0c0c0c么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

2.步进电机分哪几种?步进电机分三种：永磁式（PM），反映式（VR）和混合式（HB）永磁式步进一般为两相，转矩和体积较小，步进角一般为度或15度；反应式步进一般为三相，可实现大转矩输出，步进角一般为度，但噪声和振动都很大。

步进电机_28BYJ-48介绍和驱动及c编程

步进电机 28BYJ-48介绍和驱动及编程28BYJ-48步进电机：步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

您可以通过控制脉冲个来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大，需要通过ULN2003放大再连接到相应的电机接口，如下：顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表 uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

(整理)易寒电子步进电机28BYJ48介绍

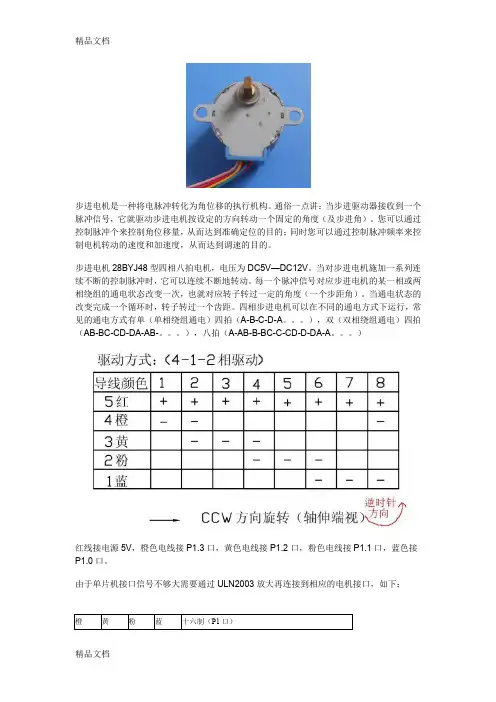

红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0)beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

步进电机28BYJ48规格书说明书

规格书SUBMISSION OF SPECIFICATION产品名称（PRODUCT NAME ）：步进电机产品型号（PRODUCT MODEL ）：28BYJ48客户部品号（CUSTOMER PART NUMBER ）：28BYJ48编U .确认记载项目：AFFIRM THE FOLLOWING ITEMS 1、电性能及参数：1、ETECTRIC PERFORMANCE AND PROPERTIES2、机械性能：2、MECHANICAL PERFORMANCE AND PROPERTIES3、环境性能：3、ENVIRONMENTAL PERFORMANCE AND PROPERTIES4、使用寿命试验：4、ENDURANCE TEST5、摩擦耐久试验：5、FRICTION MECHANISM ENDURANCE TEST编制校对审核DRAWN CHECKED APPROVED 产品供货单位（SUPPLIER ）：产品用户单位（CUSTMER ）：用户确认（ACKNOWLEDGEMENT ）：于年月日确认此规格书ACKNOWLEDGEMENT DATE ：/MONTH /DAY /YEAR确认人（ACKNOWLEDGED ）：盖章（SEALED ）：规格书（Specification）编制日期（ISSUE DATE）:2011.03.22型号（MODEL）28BYJ48图号（DWG.No.）28BYJ48(1)(2)电性能及参数（ELECTRICAL PERFORMANCE AND PROPERTIES）1-1相数4相Number of phase4phase1-2驱动方式1-2相励磁单极驱动Drive mode1-2phase excitation unipolar drive1-3步距角 5.6250/64（输出轴），减速比1/64Step angle(output shaft) 5.6250/64（output shaft）,gear reduction ration1/64 1-4电压5VDC(电机端子)Voltage5VDC(motor energized voltage)1-5线圈电阻50Ω±7%/相25℃Resistance per phase50Ω±7%/phase at25℃1-6最大空载牵出频率>900ppsMax response frequency>900pps1-7最大空载牵入频率>500ppsMax starting frequency>500pps1-8牵入转距>300gf.cm/5VDC100ppsPull in torque>300gf.cm/5VDC100pps1-9绝缘电阻（Insulation resistance）在引接线和外壳之间施加500VDC，测得绝缘电阻大于10MΩ。

步进电机 28BYJ-48介绍和驱动及c编程

步进电机28BYJ-48介绍和驱动及编程28BYJ-48步进电机：步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表 uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void) {int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void) {uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++)motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

28BYJ-48步进电机

1212步进电机28BYJ-48介绍和驱动及编程28BYJ-48步进电机：步电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙 A黄B P1.2粉C P1.1蓝D P1.0十六制（P1口）P1.310 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) // 1ms基准延时程序{;}}}void delay500us(void) {int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++)//电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周 {if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++) {motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

步进电机_28BYJ-48的原理及使用

步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

28BYJ_48步进电机资料和调速程序

步电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）左——右 CCW旋转方向（轴伸端视）步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB）永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。

在欧美等发达国家80年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。

它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。

这种步进电机的应用最为广泛。

红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：步进电机驱动速度计算公式：运转速度=脉冲频率×60/步进电机分割数/减速比64步进电机分割数=360/6.625调速程序：#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int#define st_mo P1sbit k1=P2^0;//正转键sbit k2=P2^1;//反转键sbit k3=P2^2;//停止按键sbit k4=P2^3;//加按键sbit k5=P2^4;//减按键sbit dula=P2^5;//定义段码位sbit wela=P2^6;//定位段码位sbit alarm=P2^7;//定义蜂鸣器位uchar ccw[]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //反转uchar cw[]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正传uchar code ducode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//定义段码uchar code wecode[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//定位段码uchar tempdata[8],speed=10;void delay(uchar z) //延时1ms{uchar i,j;for(i=z;i>0;i--)for(j=110;j>0;j--);}void delay500us(void) //延时500us{int i;for(i=0;i<58;i++);}void buzzer() //产生报警音{uchar t;for(t=0;t<100;t++){delay500us();alarm=!alarm; //产生脉冲}alarm=1; //关闭蜂鸣器}void ccw_motor()//反转子程序{uchar i;for(i=0;i<8;i++)//旋转一周内部旋转一周{for(i=0;i<8;i++){st_mo=ccw[i];delay(speed);}}}void cw_motor()//正转子程序{uchar i;for(i=0;i<8;i++)//旋转一周内部旋转一周{for(i=0;i<8;i++){st_mo=cw[i];delay(speed);}}}void diaplay(uchar first,uchar num) //LED 显示函数{static uchar i;P0=0xff;wela=1;wela=0;P0=wecode[i+first];wela=1;wela=0;P0=tempdata[i];dula=1;dula=0;i++;if(i==num){i=0;}}void init()/定时器1、2初始化函数{TMOD|=0X11;TH0=(65536-2000)/256;TL0=(65536-2000)%256;TH1=(65536-1000)/256;TL1=(65536-1000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=1;PT0=1; //边沿触发如不设置 LED显示时会跳动}void main(){uchar num;init();while(1){if(k1==0){buzzer();for(num=0;num<512;num++){if(k3==0){buzzer();break;}cw_motor();}}if(k2==0){buzzer();for(num=0;num<64;num++){if(k3==0){buzzer();break;}ccw_motor();}}st_mo=0;}}void timer0() interrupt 1//定时器1 {TH0=(65536-2000)/256; //延时2msTL0=(65536-2000)%256;tempdata[0]=ducode[speed%10];tempdata[1]=ducode[speed/10];diaplay(0,2);}void timer1() interrupt 3//定时器2 {TH1=(65536-1000)/256; //延时1msTL1=(65536-1000)%256;if(k4==0){delay(5);if(k4==0)speed++;}while(k4==0);if(k5==0){delay(5);if(k5==0){if(speed>2)speed--;}}while(k5==0);}效果图。

基于52单片机的28BYJ48步进电机运用

步进电机28BYJ-48介绍和驱动及基于STC89C52单片机的C编程28BYJ-48步进电机：步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表<IMG title="步进电机28BYJ-48介绍和驱动及编程" alt="步进电机28BYJ-48介绍和驱动及编程" src="/kevinone01/pic/item/c9143bee82f46fa3ce1b3ee2.jpg" real_src="/middle/6035432cg80a33a4b5ee2&690">C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

28BYJ-48步进电机资料及调速程序

精心整理步电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组（为1.50.72?P1.0 #include<reg52.h>#include<intrins.h>#defineucharunsignedchar#defineuintunsignedint#definest_moP1sbitk1=P2^0;//正转键sbitk2=P2^1;//反转键sbitk3=P2^2;//停止按键sbitk4=P2^3;//加按键sbitk5=P2^4;//减按键sbitdula=P2^5;//定义段码位sbitwela=P2^6;//定位段码位sbitalarm=P2^7;//定义蜂鸣器位ucharccw[]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09};//反转ucharcw[]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08};//正传ucharcodeducode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//定义段码ucharcodewecode[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//定位段码uchartempdata[8],speed=10;voiddelay(ucharz)//延时1ms{uchari,j;}{inti;}{{}}{{st_mo=ccw[i];delay(speed);}}}voidcw_motor()//正转子程序{uchari;for(i=0;i<8;i++)//旋转一周内部旋转一周{for(i=0;i<8;i++){st_mo=cw[i];delay(speed);}}}voiddiaplay(ucharfirst,ucharnum)//LED显示函数{staticuchari;P0=0xff;i++;{}}{TR1=1;PT0=1;//边沿触发如不设置LED显示时会跳动}voidmain(){ucharnum;init();while(1){if(k1==0){buzzer();for(num=0;num<512;num++){if(k3==0){buzzer();break;}cw_motor();}}}{}voidtimer1()interrupt3//定时器2{TH1=(65536-1000)/256;//延时1msTL1=(65536-1000)%256;if(k4==0){delay(5);if(k4==0)speed++;}while(k4==0);if(k5==0){delay(5);if(k5==0){if(speed>2)speed--;}}while(k5==0);}。

步进电机28BYJ解读和编程

28BYJ-48步进电机解读和驱动及编程28BYJ-48步进电机外观：步进电动机的步进角是5.625度（注意，是电机）。

因为这个是带减速齿轮的，所以最后在输出轴上的步进角是5.625/64=0.08789度（因为减速比是1/64）。

对于电机，是64个脉冲为一圈。

对于输出轴，是4096个脉冲为一圈（64×64）。

电机转64圈，输出轴转1圈。

2相电机基本步距角为1.8°.在不细分的情况下走一步是需要1个脉冲.走一圈360°就需要200个脉冲.步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。

当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），八拍（A-AB-B-BC-C-CD-D-DA-A。

）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uintaa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchari,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchari,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

减速步进电机28BYJ-48最简单的驱动方法

减速步进电机28byj48最简单的驱动方法28byj48是一款四相五线减速步进电机可以使用uln2003达林顿管驱动也可以使用l293d等电桥驱动
减速步进电机28BYJ-48最简单的驱动方法
28BYJ-48是一款四相五线减速步进电机，可以使用ULN2003达林顿管驱动，也可以使用L293D等电桥驱动。但是我使用L293D时引起电机颤抖，一直不转动，而我手边也没有达林顿管，没办法，只好试试土办法：直接使用单片机驱动！
当然，单片机上的电流太小，我们加上下拉电阻ห้องสมุดไป่ตู้行了。接线图：
该电机可以使用单四拍、双四拍和八拍方式驱动，下面是一个八拍方式驱动的Keil源码，呵呵，仅供测试，所以写的很简单：
看个效果图：

28BYJ48型步进电机的控制方法

28BYJ48型步进电机的控制方法2011-03-13 23:02:00|分类：单片机技术|举报|字号订阅前不久弄到一只28BYJ48型步进电机，没有资料，从网上查找，搜到一些资料，但按照网上介绍的程序实验，都没有成功。

后来根据资料的原理部分，试着自己编写了一段程序，经过多次实验调试，终于成功了。

哈哈，收获不小！！！步进电机是一种将电脉冲转化为角位移的执行设备。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角）。

我们可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时我们可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

28BYJ48型步进电机是四相八拍电机，电压为DC5V～DC12V。

当对步进电机按一定顺序施加一系列连续不断的控制脉冲时，它可以连续不断地转动。

每一个脉冲信号使得步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度。

当通电状态的改变完成一个循环时，转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A……），双（双相绕组通电）四拍（AB-BC-CD-DA-AB……），四相八拍（A-AB-B-BC-C-CD-D-DA-A……）。

本例是使用四相八拍驱动方式实现的。

下面是我写的C语言控制程序实现28BYJ48型步进电机正转五圈然后倒转五圈的效果：//************************************************* *******************************//*标题:步进电机正反转演示程序 *//*文件:步进电机正反转演示.C *//*日期: 2011-3-13 *//*环境:使用自制单片机最小系统板测试通过 *//************************************************* *******************************//*描述: 28BYJ-48步进电机正反转控制 *//*电机使用端口：P1.0、P1.1、P1.2、P1.3 *//*单双八拍工作方式：A-AB-B-BC-C-CD-D-DA *//************************************************* *******************************#include <reg51.h>#include <intrins.h>//**********************正向旋转相序表*****************************unsigned char codeFFW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //**********************反向旋转相序表*****************************unsigned char codeREV[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //***********************延时子程序********************************void delay(unsigned int t){unsigned int k;while(t--){for(k=0; k<125; k++){}}}//**********************步进电机正转******************************void motor_ffw(unsigned int n) {unsigned char i;unsigned int j;for (j=0; j<8*64*n; j++){for (i=0; i<8; i++){P1 = FFW[i];delay(1);}}}//*********************步进电机反转******************************** void motor_rev(unsigned int n) {unsigned char i;unsigned int j;for (j=0; j<8*64*n; j++){for (i=0; i<8; i++){P1 = REV[i];delay(1);}}}//*************************主程序********************************* main(){while(1){motor_ffw(5); //电机正转5圈 delay(1000);motor_rev(5); //电机反转5圈 delay(1000);}}。
