电工学I电子教案
电工学第七版电子教案

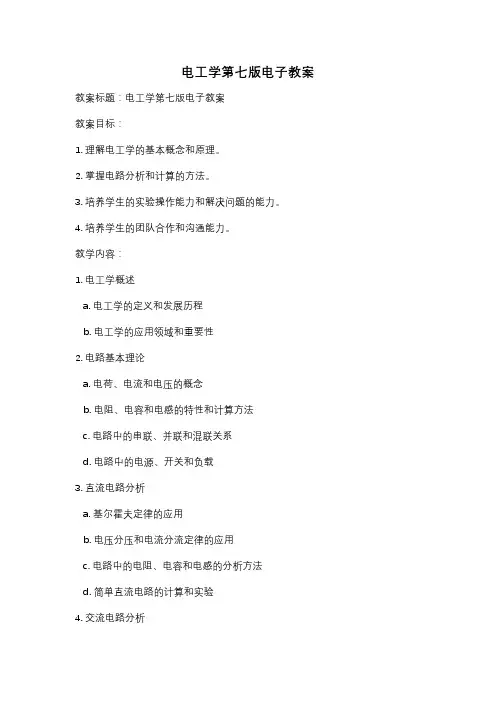

电工学第七版电子教案教案标题：电工学第七版电子教案教案目标：1. 理解电工学的基本概念和原理。
2. 掌握电路分析和计算的方法。
3. 培养学生的实验操作能力和解决问题的能力。
4. 培养学生的团队合作和沟通能力。
教学内容：1. 电工学概述a. 电工学的定义和发展历程b. 电工学的应用领域和重要性2. 电路基本理论a. 电荷、电流和电压的概念b. 电阻、电容和电感的特性和计算方法c. 电路中的串联、并联和混联关系d. 电路中的电源、开关和负载3. 直流电路分析a. 基尔霍夫定律的应用b. 电压分压和电流分流定律的应用c. 电路中的电阻、电容和电感的分析方法d. 简单直流电路的计算和实验4. 交流电路分析a. 交流电的基本特性和表示方法b. 交流电路中的电阻、电容和电感的特性和计算方法c. 交流电路中的功率和功率因数的计算方法d. 简单交流电路的计算和实验教学方法：1. 探究式学习：通过实验和案例分析引导学生主动探索电工学的基本概念和原理。
2. 合作学习：组织学生进行小组讨论和合作实验，培养学生的团队合作和沟通能力。
3. 实践操作：提供实验和模拟电路设计的机会，培养学生的实验操作能力和解决问题的能力。
4. 多媒体辅助教学：利用多媒体技术展示电工学的实际应用和案例，提高学生的学习兴趣和理解能力。
评估方法：1. 课堂练习：通过课堂小测验和问题解答评估学生对电工学概念和原理的理解程度。
2. 实验报告：评估学生的实验操作能力和数据分析能力。
3. 项目设计：要求学生设计和实现一个简单的电路项目，评估学生的综合应用能力和解决问题的能力。
教学资源：1. 电工学第七版教材2. 多媒体课件和实验视频3. 实验设备和元器件4. 计算机和模拟电路设计软件教学时序：本教案建议按照以下时序进行教学：1. 第一周：电工学概述2. 第二周：电路基本理论3. 第三周：直流电路分析4. 第四周：交流电路分析5. 第五周：实验操作和项目设计6. 第六周：复习和总结以上是一个针对电工学第七版的电子教案的建议和指导，希望能对您有所帮助。
电工电子学教学设计
电工电子学教学设计引言：电工电子学是电气工程专业中的一门重要课程，涵盖了电工基础、电子电路和控制系统等内容。
它是电气工程学习的基础，也是电气工程师必备的核心知识之一。
本文将对电工电子学的教学设计进行探讨，结合学生的学习特点和教学目标，提出一种有效的教学设计方案。
一、教学目标1. 理解电工电子学的基本概念和基本原理；2. 掌握常见电子元器件的工作原理和使用方法；3. 能够进行电子电路的仿真和实验设计；4. 培养学生的分析和解决电子电路问题的能力；5. 培养学生的团队合作和创新意识。
二、教学内容电工电子学的教学内容包括电工基础、电子电路和控制系统三个部分。
1. 电工基础：电工基础是电工电子学的基础，主要包括直流电路和交流电路的基本概念和分析方法。
教师可以通过讲解理论知识和示例问题，引导学生理解电流、电压、电阻和功率等基本概念，掌握欧姆定律和基尔霍夫定律等基本分析方法。
2. 电子电路：电子电路是电工电子学的核心内容，主要包括放大电路、数字电路、滤波电路和稳压电路等。
教师可以通过理论讲解和实例分析，帮助学生掌握常见电子元器件的工作原理和使用方法，了解电子电路的设计和分析方法，培养学生的创新意识和问题解决能力。
3. 控制系统：控制系统是电工电子学的延伸内容，主要包括模拟控制系统和数字控制系统两部分。
教师可以通过讲解控制系统的基本概念和控制方法，引导学生了解控制系统的设计和应用，培养学生的团队合作和实践能力。
三、教学方法为了达到教学目标，我们可以选择以下教学方法：1. 理论讲解：通过课堂教学，教师可以向学生传授电工电子学的基本概念、原理和分析方法，帮助学生建立起系统的知识体系。
2. 示例分析：通过示例问题的讲解和分析，教师可以帮助学生理解电子电路的设计和分析方法，培养学生的问题解决能力和创新思维。
3. 实验设计：通过实验教学，教师可以引导学生进行电子电路的仿真和实验设计，让学生亲自动手，增强他们的实践能力和团队合作意识。
电工电子教学设计方案
一、教学目标1. 知识目标：（1）使学生掌握电工电子基础知识，包括电路基本定律、基本元件、基本分析方法等。
（2）使学生了解电路设计的基本原理和方法。
（3）使学生熟悉常用电工电子仪表的使用方法。
2. 能力目标：（1）培养学生分析和解决实际电路问题的能力。
（2）提高学生的动手操作能力，使学生能熟练使用电工电子实验设备。
（3）培养学生团队合作精神和创新意识。
3. 情感目标：（1）激发学生对电工电子专业的兴趣，增强学习动力。
（2）培养学生严谨、求实的科学态度。
（3）提高学生的社会责任感和职业道德。
二、教学内容1. 电路基本定律：基尔霍夫定律、欧姆定律、叠加定理等。
2. 基本元件：电阻、电容、电感、二极管、三极管等。
3. 基本分析方法：节点分析法、回路分析法、叠加定理等。
4. 电路设计：放大电路、滤波电路、振荡电路等。
5. 常用电工电子仪表：万用表、示波器、信号发生器等。
三、教学方法1. 理论教学与实验教学相结合：在理论教学中，注重基础知识讲解，使学生对电工电子知识有系统、全面的认识；在实验教学中，注重动手操作，使学生掌握实验技能，提高实际应用能力。
2. 案例教学：通过实际案例的分析，使学生了解电工电子知识在实际工程中的应用，提高学生的实际操作能力。
3. 小组讨论：在课堂上，引导学生进行小组讨论，培养学生的团队协作能力和创新思维。
4. 课堂提问：通过课堂提问，检查学生对知识的掌握程度，提高学生的学习兴趣。
四、教学进度安排1. 第1周：电路基本定律、基本元件。
2. 第2周：基本分析方法。
3. 第3周：电路设计。
4. 第4周：常用电工电子仪表。
5. 第5周：案例分析。
6. 第6周：实验操作。
五、教学评价1. 期末考试：检验学生对电工电子知识的掌握程度。
2. 实验报告：评价学生的动手操作能力和实际应用能力。
3. 课堂表现：评价学生的学习态度、团队协作能力和创新意识。
六、教学资源1. 教材：《电工电子技术基础》2. 教学课件：根据教学内容制作相应的教学课件。
电工电子技术教案
电工电子技术教案一、教学目标1.了解基本电工电子原理的知识，包括电流、电压、电阻等基本概念。
2.掌握电流、电压、功率的计算方法。
3.了解电路中的串联、并联、混联等连接方式。
4.能够使用基本的电工电子工具进行电路的搭建和调试。
5.掌握一些基本的电工电子元器件和电路的实际应用。
二、教学内容1.引言通过介绍电工电子技术在现代社会中的应用，激发学生的学习兴趣，并提出本节课的学习目标。
2.电流、电压和电阻介绍电流、电压和电阻的基本概念和单位，并结合实际生活中的例子进行解释。
3.电压、电流的计算讲解电压和电流的计算方法，并通过一些实例进行练习。
4.串联、并联和混联介绍电路中的串联、并联和混联等连接方式，以及它们的特点和应用。
5.电工电子工具和仪器介绍常见的电工电子工具和仪器，如万用表、示波器等，并讲解它们的使用方法。
6.电工电子元器件介绍常见的电工电子元器件，如电阻、电容、电感等，并讲解它们的基本原理和应用。
7.电路的搭建和调试讲解电路搭建的基本步骤和注意事项，并进行实际操作演示。
8.实际应用案例通过介绍一些常见的电工电子应用案例，如电源、放大器等，让学生了解电工电子技术在实际生活中的应用。
9.总结与小结总结本节课的重点内容，并进行一次简要的小结。
三、教学方法1.教师讲解法：结合PPT和示意图进行理论讲解。
2.实践操作法：通过实际操作电工电子元件和工具，进行电路的搭建和调试。
3.案例分析法：通过实际案例进行分析和讨论，加深学生的理解和应用能力。
四、教学资源1.PPT和示意图：用于讲解电工电子技术的基本原理和实际应用。
2.实验仪器和元件：用于学生进行实际操作和调试。
五、教学评价1.课堂参与度：评估学生在课堂上的主动性和积极性。
2.实际操作能力：评估学生在实验操作中的准确性和独立性。
3.理论知识掌握：评估学生对电工电子技术的基本原理和应用的理解程度。
六、教学延伸2.实践应用：组织学生参与一些电工电子技术相关的实际项目或比赛，提高他们的实际操作能力和团队合作能力。
电工学电子教案
电工学电子教案教案标题：电工学电子教案教案概述：本教案旨在帮助学生掌握电工学中的基本概念、原理和技能，培养学生的实际操作能力和解决问题的能力。
通过理论与实践相结合的教学方法，使学生能够熟练运用电工学的知识解决实际电路问题。
教案目标：1. 理解电工学的基本概念和原理；2. 掌握电路图的绘制方法和电路元件的使用；3. 学会使用万用表和示波器进行电路测试和测量；4. 培养学生的实际操作能力和解决问题的能力；5. 培养学生的团队合作和沟通能力。
教学内容和步骤：第一课：电工学基础知识1. 介绍电工学的定义和应用领域；2. 讲解电流、电压、电阻等基本概念；3. 通过实例解释欧姆定律和功率公式；4. 引导学生进行小组讨论和问题解答。
第二课：电路图的绘制和分析1. 介绍电路图的基本符号和表示方法；2. 演示如何根据实际电路绘制电路图；3. 讲解串联、并联和混合电路的分析方法；4. 组织学生进行电路图绘制和分析练习。
第三课：电路元件的使用和连接1. 介绍常用的电路元件，如电阻、电容和电感等；2. 讲解电路元件的连接方法和使用注意事项；3. 演示如何使用面包板进行电路搭建；4. 引导学生进行电路搭建和实验操作。
第四课：电路测试和测量1. 介绍万用表和示波器的基本原理和使用方法；2. 演示如何使用万用表进行电流、电压和电阻的测量；3. 演示如何使用示波器观察电路中的波形；4. 组织学生进行电路测试和测量实验。
第五课：电路故障排除和问题解决1. 讲解常见电路故障的原因和排除方法；2. 演示如何使用故障排除工具和方法；3. 引导学生进行电路故障排除和问题解决实践；4. 组织学生进行小组讨论和总结。
教学评估方法：1. 课堂练习：针对每节课的内容设计相关练习题，检查学生对知识点的理解和掌握程度；2. 实验报告：要求学生在实验操作后撰写实验报告，评估学生的实际操作能力和数据分析能力；3. 小组讨论：组织学生进行小组讨论，评估学生的团队合作和沟通能力；4. 个人表现：观察学生在课堂上的参与度、提问和回答问题的能力，评估学生的学习态度和主动性。
电工学(电工技术)第七版上册第一章电子教案
目录
• 电工学(电工技术)第七版上册第一章 内容概述
01
CATALOGUE
电工学(电工技术)第七版上册第一章内容 概述
电工学(电工技术)第七版上册第一章的背景与重要性
背景
电工学(电工技术)是电气工程学科的重要基础课程，旨在培养学生掌握电工技术和电子技术的基本理论和应用能 力。随着科技的发展，电工学(电工技术)的内容不断更新和完善，第七版教材的上册第一章作为整个教材的开篇 ，具有非常重要的地位和作用。
THANKS
感谢观看
重要性
电工学(电工技术)第七版上册第一章是整个教材的基础，它介绍了电工技术和电子技术的基本概念、原理和应用 ，为后续章节的学习奠定了基础。通过这一章的学习，学生可以建立起对电工学(电工技术)的整体认识，掌握基 本概念和原理，为后续的学习和实践打下坚实的基础。
电工学(电工技术)第七版上第一章的主要内容与结构
主要内容
电工学(电工技术)第七版上册第一章主要介绍了电路的基本概念、电路元件、电路的基本定律和分析 方法等。具体内容包括电路模型与基本概念、电路元件及其伏安特性、电路基本定律（基尔霍夫定律 ）、电路分析方法和电路中的功率与能量等。
结构
这一章的结构紧凑，逻辑清晰，从电路的基本概念入手，逐步深入到电路元件、基本定律和分析方法 的学习，有助于学生逐步建立起对电路的认识和理解。
电工学(电工技术)第七版上册第一章的教学目标与要求
教学目标
通过这一章的学习，学生应掌握电路的基本概念、电路元件、电路的基本定律和 分析方法等，建立起对电路的整体认识，为后续章节的学习打下坚实的基础。同 时，培养学生的实践能力和创新思维，提高其解决实际问题的能力。
电工学(电工技术)第七版 上册 第一 章 电子教案课件
目 录
• 电子教案课件概述 • 电子教案课件制作流程 • 电子教案课件的应用场景与优势 • 电子教案课件的未来发展趋势
01
电子教案课件概述
定义与特点
定义
电子教案课件是一种数字化的教育资源，它以多媒体形式呈现教学内容，包括 文字、图片、音频、视频等元素，旨在辅助教师进行教学和学生学习。
远程教育
通过电子教案课件，教师可以在远程 环境中进行教学，不受地理位置限制 。
个性化学习
学生可以根据自己的学习需求和进度 ，选择相应的电子教案课件进行学习 。
混合式教学
电子教案课件可以与传统课堂教学相 结合，提高教学效果和学生学习兴趣 。
应用优势
便捷性
电子教案课件易于存储、管理和分享，方便 教师和学生使用。
行业应用
将电子教案课件拓展到更多行业领域，为职业培训、继续教育等提 供支持。
用户体验提升
01
界面优化
设计简洁、直观的学习界面，降 低学习者的认知负荷，提高学习 效率。
02
学习路径优化
03
学习社区建设
根据学习者的学习进度和理解程 度，动态调整学习路径，使学习 更加高效。
构建互动、分享的学习社区，促 进学习者之间的交流与合作，提 升学习动力和效果。
功能测试
确保课件的功能正常，无错误或异常情况。
兼容性测试
测试课件在不同浏览器和操作系统上的兼容 性。
性能测试
测试课件在不同网络环境下的加载速度和稳 定性。
发布与更新
将课件发布到相应的平台，并定期更新和维 护，以确保课件的质量和时效性。
03
电子教案课件的应用场景与优势
电工技术电子教案
电工技术与电子教案一、教学目标1. 让学生了解和掌握电工技术的基本概念、原理和应用。
2. 使学生熟悉电子元件的识别、选用和应用，掌握基本的电子电路设计方法。
3. 培养学生动手操作能力和团队协作精神，提高解决实际问题的能力。
二、教学内容第一章：电工技术基础1. 电工基本概念2. 电路元件3. 电路定律与分析方法4. 电工测量第二章：变压器与电动机1. 变压器的工作原理与应用2. 电动机的分类与结构3. 电动机的运行原理与控制第三章：电力电子技术1. 电力电子器件2. 电力电子电路及其应用3. 电力电子技术的应用领域第四章：电气控制技术1. 继电器控制系统2. plc控制系统3. 电气控制系统的设计与维护第五章：电子技术基础1. 电子元件2. 电子电路基本分析方法3. 常用电子电路及其应用三、教学方法1. 采用讲授与实验相结合的教学方式，使学生在理论的基础上掌握实际操作技能。
2. 利用多媒体课件，直观展示电工电子技术的原理与应用，提高学生的学习兴趣。
3. 组织学生进行小组讨论和动手实践，培养学生的团队协作能力和创新精神。
四、教学评价1. 平时成绩：包括课堂表现、作业完成情况和小测验成绩，占总评的30%。
2. 实验报告：包括实验操作、数据处理和总结，占总评的30%。
3. 期末考试：包括理论知识和实际操作，占总评的40%。
五、教学资源1. 教材：选用权威、实用的电工技术与电子教材。
2. 实验设备：电工实验桌、电子实验箱、示波器、信号发生器等。
3. 教学软件：多媒体课件、在线教学平台等。
六、教学计划安排1. 第一章：电工技术基础（2周）第1-2节：电工基本概念与电路元件第3-4节：电路定律与分析方法第5-6节：电工测量2. 第二章：变压器与电动机（2周）第7-8节：变压器的工作原理与应用第9-10节：电动机的分类与结构第11-12节：电动机的运行原理与控制3. 第三章：电力电子技术（2周）第13-14节：电力电子器件第15-16节：电力电子电路及其应用第17-18节：电力电子技术的应用领域4. 第四章：电气控制技术（2周）第19-20节：继电器控制系统第21-22节：PLC控制系统第23-24节：电气控制系统的设计与维护5. 第五章：电子技术基础（2周）第25-26节：电子元件第27-28节：电子电路基本分析方法第29-30节：常用电子电路及其应用6. 第六章：模拟电子技术（2周）第31-32节：放大器电路第33-34节：滤波器与稳压电路第35-36节：模拟信号处理与应用7. 第七章：数字电子技术（2周）第37-38节：数字电路基础第39-40节：逻辑门与逻辑电路第41-42节：数字电路设计及其应用8. 第八章：电力电子设备及其控制（2周）第43-44节：电力电子设备的运行原理第45-46节：电力电子设备控制技术第47-48节：电力电子设备在工业中的应用9. 第九章：电气工程案例分析（2周）第49-50节：电气工程案例分析方法第51-52节：电气工程案例分析实践10. 第十章：电工技术与电子技术综合实训（2周）第53-54节：电工技术与电子技术综合实训项目第55-56节：实训总结与成果展示七、教学实践活动1. 实验：安排10次实验，每次实验时间为2学时，共计20学时。
电工电子技术基础教案
电工电子技术基础教案一、教学目标：1.了解电工电子技术的基本概念和基本理论知识。
2.理解电路的基本组成和工作原理。
3.掌握常见电路的设计与调试方法。
4.能够使用电工电子技术基本工具和仪器进行实验和测量。
二、教学内容：1.电工电子技术概述-电工电子技术的定义和发展历史。
-电工电子技术在现代社会中的应用领域。
2.电路基础知识-电流、电压和电阻的基本概念。
-基本电路元件：电源、开关、电线、电阻、电容和电感。
-串联、并联和混联电路的特点和计算方法。
-电路分析的基本方法和技巧。
3.电源与稳压电路-常见的电源类型和基本原理。
-稳压电路的基本概念和工作原理。
-测试和调试稳压电路的方法和技巧。
4.放大器电路-放大器的基本概念和分类。
-两级放大器的设计和调试方法。
-放大器的参数和性能指标。
5.滤波电路-滤波电路的基本概念和分类。
-常见的滤波器类型和性能指标。
-根据要求设计和调试滤波器电路的方法和技巧。
6.信号发生与调制电路-信号发生电路的基本概念和设计方法。
-调制电路的基本原理和分类。
-应用常见调制电路进行实验和测量。
7.数字电子技术基础-数字电子技术的基本概念和发展历史。
-数字信号与模拟信号的区别。
-数字电路的基本组成和数字逻辑门的工作原理。
三、教学方法与手段：1.结合理论与实践，通过实验和实例讲解理论知识的应用。
2.运用案例分析和问题解决的方法培养学生的分析和解决问题的能力。
3.使用多媒体教学手段和电工电子技术仿真软件辅助教学。
4.开展小组讨论和团队合作让学生参与课堂活动，培养其合作意识和团队精神。
四、教学评价与考核：1.平时考核：-参与课堂活动的积极性和表现。
-实验或作业的完成情况和质量。
2.期末考核：-笔试：主要测试对基本理论和知识的掌握程度。
-实验：测试学生的实验操作能力和实验报告的撰写能力。
五、教学资源：1.主要教材：《电工电子技术基础》。
2.辅助教材：《电工电子技术基础实验指导书》。
3.数字电路仿真软件。
《电工电子技术》教案
《电工电子技术》教案一、教学目标1. 知识与技能：（1）了解电工电子技术的基本概念、原理和应用。
（2）掌握电路的基本组成部分和电路定律。
（3）学会使用常见的电工电子仪器仪表。
（4）能够分析简单的电路并进行故障排除。
2. 过程与方法：（1）通过实验和实践活动，培养学生的动手能力和实验技能。
（2）运用案例分析和问题解决的方法，提高学生解决实际问题的能力。
3. 情感态度与价值观：（1）培养学生对电工电子技术的兴趣和好奇心。
（2）培养学生的团队合作意识和勇于探索的精神。
二、教学内容1. 电路的基本概念与定律（1）电流、电压、电阻的概念及其相互关系。
（2）欧姆定律、基尔霍夫定律的应用。
2. 电路的组成部分（1）电源、负载、导线、开关等基本元件。
（2）串联电路、并联电路、混联电路的分析方法。
三、教学方法1. 讲授法：通过讲解电工电子基本概念、原理和应用，引导学生理解相关知识。
2. 实验法：安排实验室实践，让学生亲自动手进行电路连接和实验操作，培养动手能力。
3. 案例分析法：提供实际案例，让学生运用所学知识进行分析，提高解决实际问题的能力。
四、教学评价1. 课堂问答：通过提问和回答，检查学生对电工电子基本概念的理解。
2. 实验报告：评估学生在实验中的操作技能和对实验结果的分析能力。
3. 期末考试：全面测试学生对电工电子知识的掌握程度。
五、教学资源1. 教材：《电工电子技术》教科书。
2. 实验设备：电路实验板、电源、仪表、元器件等。
3. 多媒体教学：PPT课件、视频教程等。
六、教学内容3. 电工元件（1）电阻、电容、电感的作用和特性。
（2）变压器、电动机的工作原理和应用。
4. 模拟电路（1）放大器、滤波器、整流器的原理和应用。
（2）常用半导体器件（如二极管、晶体管）的特性及应用。
七、教学方法4. 小组讨论法：组织学生分组讨论电工电子技术在实际生活中的应用，促进学生思考和交流。
5. 项目驱动法：设计相关项目，让学生结合所学知识进行实际操作，提高学生的综合应用能力。
电工学教学设计
电工学教学设计一、基本描述课程名称：电工技术（电工学Ⅰ）、电子技术（电工学Ⅱ）课程编码：T1020000、T1020010英文名称：Electro Technology、Electronics Technology开课单位：信息与电气工程学院电工电子教研室学时学分：电工技术，总74学时（4.5学分），授课62学时，实验12学时电子技术，总74学时（4.5学分），授课62学时，实验12学时授课对象：汽车、材料、船舶、土木等专业本科生二、课程体系、课程内容电工学课程是高等工科院校中非电类专业的一门主干电技术基础课程。
在教学过程中综合运用线性代数、微积分、微分方程等先修课程中所学到的有关知识与技能，结合各种实践教学环节，进行多种教学活动，使学生获得电路、电机与电机控制、模拟电子技术、数字电子技术的基本理论、基本知识和基本技能，为学生进一步学习自动控制原理、微型计算机接口技术等后续电类课程和日后从事专业工作打下坚实的基础，因此本课程在非电类专业的本科教学中具有极其重要的地位和作用。
立足于技术基础课为专业课服务的思想，结合电工电子科技的发展和相关专业对电工学课程内容的需求，从课程的总体结构优化的角度出发，对电工学的教学内容加以整合，既注重基础又考虑到应用，即要有一定的理论深度又要有足够的实践环节，做到点面结合，相辅相成，使课程内容体系做到系统性、科学性、先进性、启发性和实用性的完美统一。
电工学课程从结构体系上分为理论教学和实验教学两个方面。
内容上以电工技术和电子技术两部分来体现。
对于理论教学，分为电工技术和电子技术：1．电工技术电工技术主要以电路分析和电动机及其控制为主，具体分为直流电路、单相正弦交流电路、三相正弦交流电路、电路的过渡过程等内容，电动机及其控制部分主要分为电动机的工作原理、电动机的使用、电动机的继电器接触器控制和PLC控制内容，其结构框图如图1所示。
2．电子技术电子技术分为模拟电子技术和数字电子技术两部分内容：模拟电子技术包括常用半导体器件、基本放大电路、多级放大电路、功率放大电路、集成运算放大电路、放大电路的频率响应、放大电路中的反馈、信号的运算和处理、信号的产生和信号的变换、直流电源、应用举例等，同时对电子电路计算机辅助分析和设计软件进行了简介。
电工电子教案
电工电子教案第一章：电工基础1.1 电流、电压和电阻教学目标：了解电流、电压和电阻的概念及其关系。
学会使用万用表测量电流、电压和电阻。
教学内容：电流、电压和电阻的定义。
电流、电压和电阻的测量方法。
万用表的使用方法。
教学活动：引入电流、电压和电阻的概念。
演示电流、电压和电阻的测量方法。
学生分组实验，使用万用表测量电流、电压和电阻。
1.2 电路元件教学目标：了解电路元件的种类和作用。
学会使用电路元件搭建简单电路。
教学内容：电路元件的种类：电源、开关、导线、电阻、电容等。
电路元件的作用。
简单电路的搭建方法。
教学活动：介绍电路元件的种类和作用。
演示简单电路的搭建方法。
学生分组实验，搭建简单电路。
第二章：电子技术基础2.1 电子元件教学目标：了解电子元件的种类和作用。
学会使用电子元件搭建简单电子电路。
教学内容：电子元件的种类：二极管、晶体管、电阻、电容等。
电子元件的作用。
简单电子电路的搭建方法。
教学活动：介绍电子元件的种类和作用。
演示简单电子电路的搭建方法。
学生分组实验，搭建简单电子电路。
2.2 电路分析方法教学目标：了解电路分析的基本方法。
学会使用欧姆定律、基尔霍夫定律等分析电路。
教学内容：电路分析的基本方法：欧姆定律、基尔霍夫定律等。
电路分析的步骤。
电路分析的实例。
教学活动：介绍电路分析的基本方法。
演示电路分析的步骤和实例。
学生分组实验，练习电路分析。
第三章：电机与控制3.1 直流电机教学目标：了解直流电机的工作原理和特性。
学会使用直流电机进行控制。
教学内容：直流电机的工作原理。
直流电机的特性：转速、转矩等。
直流电机的控制方法：开关控制、PWM控制等。
教学活动：介绍直流电机的工作原理和特性。
演示直流电机的控制方法。
学生分组实验，使用直流电机进行控制。
3.2 交流电机教学目标：了解交流电机的工作原理和特性。
学会使用交流电机进行控制。
教学内容：交流电机的工作原理。
交流电机的特性：转速、转矩等。
交流电机的控制方法：开关控制、变频控制等。
电工电子技术教案完整版
电工电子技术教案完整版一、教学内容本节课选自《电工电子技术》教材第三章第一节，详细内容主要包括电路的基本概念、电路元件的识别及电路图的绘制。
通过本章学习，学生能够理解电路的工作原理，掌握电路图的识别和绘制方法。
二、教学目标1. 知识目标：使学生了解电路的基本概念，认识常见的电路元件，掌握电路图的绘制方法。
2. 能力目标：培养学生运用所学知识分析、解决实际电路问题的能力。
3. 情感目标：激发学生对电工电子技术的兴趣，培养学生的团队合作精神。
三、教学难点与重点教学难点：电路图的绘制方法，电路元件的识别。
教学重点：电路的基本概念，电路元件的作用及电路图的识别。
四、教具与学具准备教具：电路元件模型，电路图示教板，多媒体设备。
五、教学过程1. 导入：通过展示一个简单的电路实例，引导学生思考电路的基本概念，激发学生的学习兴趣。
2. 讲解：详细介绍电路的基本概念，电路元件的识别及作用，电路图的绘制方法。
3. 实践情景引入：分组让学生观察实验箱中的电路元件，并尝试绘制简单的电路图。
4. 例题讲解：讲解一个实际电路问题，引导学生运用所学知识进行分析和解答。
5. 随堂练习：布置一道实际电路题目，让学生独立完成，巩固所学知识。
六、板书设计1. 电路的基本概念2. 电路元件的识别与作用3. 电路图的绘制方法4. 实际电路例题分析七、作业设计1. 作业题目：绘制一个简单的电路图，包括电源、开关、电阻、灯泡等元件。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课通过实践情景引入、例题讲解等方式，使学生掌握了电路的基本概念和电路图的绘制方法。
但在电路元件的识别方面，部分学生还存在困难，需要在课后加强巩固。
2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多的电路元件及其作用，为下一节课的学习打下基础。
同时，布置一道拓展作业：设计一个简单的照明电路，并分析其工作原理。
重点和难点解析一、教学内容中的重点和难点1. 电路图的绘制方法（1）明确电路图的组成部分：电路图主要由电源、电路元件、连接线和辅助符号等组成。
电工技术基础与技能电子教案
电工技术基础与技能电子教案一、教学目标：1.了解电工技术基础的概念和作用；2.了解电工技术基础的基本原理和方法；3.学习电工技术基础的基本知识和技能；4.培养学生对电工技术基础的兴趣和爱好；5.提高学生的实际操作能力。
二、教学内容：1.电工技术基础的定义和概念；2.电压、电流、电阻的基本概念和关系；3.电路图的基本表示方法和符号；4.常用电器设备的原理和工作方式；5.电工技术基础的实际应用。
三、教学过程：1.导入（10分钟）2.理论学习（30分钟）a.讲解电工技术基础的定义和概念，并引导学生进行思考和讨论。
b.讲解电压、电流、电阻的基本概念和关系，并通过例题进行讲解和练习。
c.讲解电路图的基本表示方法和符号，并通过实例进行解析和演示。
3.实践操作（40分钟）a.为学生准备实验材料，并给予相关的实验指导。
b.进行实验操作，学生根据实验步骤进行实际操作，理解电工技术基础的实际应用。
c.教师指导学生进行实验结果的记录和分析，并帮助学生解答相关问题。
4.巩固练习（20分钟）a.根据课堂讲解的内容，布置相关课后习题，要求学生在规定时间内完成。
b.带班学生解答习题，并进行讲解和讨论。
c.对重点难点内容进行强化训练，巩固学生所学的电工技术基础知识和技能。
5.课堂总结（10分钟）对本节课的学习内容进行总结，并对下一节课的内容进行导入和展望。
四、教学方法：1.讲授法：通过讲解和示范，向学生传授电工技术基础知识；2.实践操作：通过实验操作，让学生亲自动手，提高实际操作能力；3.讨论研究：通过讨论和研究，激发学生的思维和创造力。
五、教学工具：1.多媒体教学设备：提供电工技术基础的相关知识和技能的教学资源；2.实验设备：提供学生进行实验操作的实验器材；3.课件和教材：用于教师讲解和学生学习的辅助资料。
六、教学评价：1.通过学生的实际操作，评价学生的实际操作能力；2.通过课堂讨论和研究，评价学生的思维和创造力；3.通过布置的习题，评价学生对电工技术基础的理解和掌握程度；4.通过课堂讲解和学生的互动参与，评价教师的教学效果。
电工学I电路与电子技术教学设计
电工学I电路与电子技术教学设计引言电工学作为一门基础性课程，对于学习电子工程的学生来说显得尤为重要。
在电工学中，电路与电子技术是其中的重点内容。
如何针对这一领域的教学，提高学生的学习效果，是当前电工学教学领域最关心的问题之一。
本文将介绍一种电工学I电路与电子技术教学设计方式，旨在提高学生的学习效果。
教学设计1. 教学目标通过本次课程的学习，学生应能够掌握以下内容：1.熟练掌握电路中的基本元件和方法；2.能够分析和计算基本电路，如电阻、电容电路等；3.对于常见的电子元器件有较深入的了解，并学会使用相应的工具。
2. 教学方法本次教学采用二元教学法，包含理论讲授和实验操作。
在教学设计中，我们针对以下的具体方法展开实践。
2.1 理论讲授理论讲授是电工学课程中不可或缺的部分。
在本次教学中，要求教师通过讲授相关电路和电子知识，并结合案例进行讲解。
教师应引导学生从应用角度了解相关内容。
2.2 实验操作在教学设计的实验环节中，需要引导学生通过实验的方式巩固理论知识和掌握基本操作技能。
本次课程将根据学生的实际情况设置不同的实验内容和实验项目，包括基本电路实验、常用电子器件实验等。
请注意：实验中的电子原件必须慎重使用，确保学生的人身安全。
3. 教学评价本次课程的教学评价主要分为两个方面：理论考试和实验操作评估。
3.1 理论考试针对理论知识部分，将通过考试的方式进行评价，考试内容包括本课程的主要内容和重点知识点。
3.2 实验操作评估针对实验环节，将通过记录学生在实验过程中的表现，包括实验设计、实验操作流程等，综合评估学生的操作技能和对实验结果的分析能力。
4. 教学准备4.1 教学工具教学过程中需要的工具包括电路设计软件、示波器、万用表等。
此外，在电子元器件实验操作中，需要准备有关电子元器件搭建的实验室设备，如实验仪器、耗材等。
4.2 教学资料在教学过程中需要的资料包括：1.电子元件使用手册；2.常用电子元件价格表和简介；3.理论课讲义及相关案例。
电工与电子技术-基本放大电路电子教案
电工与电子技术-基本放大电路电子教案一、教学目标1. 让学生了解放大电路的原理和作用，掌握放大电路的基本组成部分。
2. 使学生熟悉晶体管放大电路的工作原理，能够分析简单的放大电路。
3. 培养学生运用所学知识解决实际问题的能力。
二、教学内容1. 放大电路概述介绍放大电路的定义、作用和基本组成部分。
2. 晶体管放大电路讲解晶体管的基本工作原理，分析晶体管放大电路的组成和特点。
3. 放大电路的静态工作点讲解放大电路静态工作点的概念，分析静态工作点对放大电路性能的影响。
4. 放大电路的动态分析讲解放大电路动态分析的方法，分析输入、输出信号和负载关系。
5. 放大电路的应用实例介绍放大电路在实际应用中的例子，分析其工作原理。
三、教学方法1. 采用讲授法，讲解放大电路的基本概念、原理和分析方法。
2. 利用多媒体辅助教学，展示放大电路的工作原理和实际应用。
3. 进行课堂讨论，鼓励学生提问、发表见解，提高学生的参与度。
4. 安排课后实践，让学生动手搭建简单的放大电路，巩固所学知识。
四、教学资源1. 多媒体课件：包括放大电路的原理图、工作原理动画演示等。
2. 实验器材：晶体管、电阻、电容等基本元件，放大电路实验板。
3. 参考资料：相关教材、学术论文、网络资源。
五、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问和回答问题的情况。
2. 课后作业：检查学生完成的课后练习，评估其对放大电路知识的掌握。
3. 实验报告：评价学生在实验过程中的动手能力、问题分析和解决能力。
4. 期末考试：设置有关放大电路的题目，检验学生对本章节知识的总体掌握。
六、教学内容6. 反馈电路介绍反馈电路的概念、类型和作用。
分析反馈电路对放大电路性能的影响，讲解负反馈和正反馈的区别。
7. 放大电路的设计与调试讲解如何根据需求设计放大电路，包括选择晶体管、确定静态工作点、选择电阻等。
介绍放大电路的调试方法，分析如何调整元件参数以优化电路性能。
8. 频率响应讲解放大电路的频率响应概念，分析放大电路的带宽、增益和失真。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案系部：自动化课程：电工技术班级：教师：教案授课题目章第一章电路的基本概念和基本定律授课时间节 1.1 电路与电路模型；1.2电压、电流及参考方向；检查签字授课时数 2 授课方法讲授教学目标掌握：1、理解电流产生及条件、电压的物理意义2．掌握电流、电压、电位的参考方向及简单计算了解：1、理解理想元件和电路模型的概念2、了解电路组成、电路三种状态及特点3、了解电路的实际功能和作用教学重点1、电路及各部分的作用2、电流形成条件、电流和电压以及功率的计算3、电流、电压参考方向与实际方向的关系与判断教学难点1、电流、电压的参考方向2、电位的计算方法3、功率的计算以及元件吸收与释放电能的判断教学内容、方法及过程附记一、实际电路1、电路电路是电流流通的路径,由一些电气器件和设备按一定方式连接而成。
复杂的电路是网状，又称网络。
电路和网络两个术语是相通的。
2、电路的功能（1）实现能量的传输与转换；（2）实现信号的处理与传递。
3、电路最基本的组成（1）电源：是提供电能的设备，如：发电机、信号源等；（2）负载：是指用电设备，如：电灯、空调、冰箱等；（3）中间环节：作电源和负载的连接，如：开关、导线等。
参考教法：作为新设课程应让学生对学生对学科有初步认识。
从生活、学习、国防及科技等方面加以说明。
二、理想电路元件、电路模型1、理想电路元件理想电路元件是对实际电路器件的电磁属性进行科学抽象后得到。
（1）电阻元件：是一种只表示消耗电能的理想元件，表示符号：R单位：欧姆Ω（2）电容元件：是一种只表示储存电场能量的理想元件，表示符号：C单位：法拉F（3）电感元件：是一种只表示储存磁场能量的理想元件，表示符号：L2、实际电路与电路模型（1）实际电路由实际电路器件构成的电路。
（2）电路模型由理想电路器件近似模拟实际电路器件构成的电路三、电流及电流的参考方向1、电流：单位时间内通过某一截面的电荷量称为电流。
即：dqidt=2、电流的单位：安培（A）336110110110kA A mA A A Aμ--===，，3、电流的实际方向：规定为正电荷运动的方向4、电流的参考方向：任选(1)电流的参考方向与实际方向相同时，电流取正值。
(2)电流的参考方向与实际方向相反时，电流取负值。
二、电压、电位及电压的参考方向1、电压：a,b两点间的电压为单位正电荷在电场力的作用下由a点移动到b点所做的功dA。
即abdAudq=2、电压的单位：伏（V）1kV=103V 1mV=10-3V3、电位：某点相对于参考点的电压称为该点的电位。
(1)参考点:任意选取,参考点电位为零. (2)工程上选择大地,设备外壳或接地点为参考点.简要说明电路中电流既表示电流现象又表示衡量电流强弱的物理量教案授课题目章第一章电路的基本概念和基本定律授课时间节 1.3 电路的功和功率；1.4 基尔霍夫定律检查签字授课时数 2 授课方法讲授教学目标掌握：1、功率的判断和计算2、支路、节点与回路的定义3、基尔霍夫电流和电压定律的应用了解：基尔霍夫定律的本质含义教学重点1、电功率的计算和吸收与释放电能的判断2、基尔霍夫定律的应用教学难点1、关联与非关联情况下，电路元件的功率计算与判断2、应用基尔霍夫定律求解电路参量教学内容、方法及过程附记复习： [1]电流定义,计算公式[2]电压定义、定义公式、表示及参考方向[3]判断关联与非关联参考方向一、电功率和电能：1、电功率：（1）定义：单位时间内电场力所做的功称为电功率。
公式：（2）单位：W、kW 、mW（3）电功率与电压和电流的关系教学内容、方法及过程附记2. 电路吸收或发出功率的判断1）u, i 取关联参考方向P＝ui 表示元件吸收的功率P＞0 吸收正功率(实际吸收)P＜0 吸收负功率(实际发出)关联参考方向显示正电荷从高电位到低电位失去能量2）u, i 取非关联参考方向p＝ui 表示元件发出的功率P＞0 发出正功率(实际发出)P＜0 发出负功率(实际吸收)需要指出的是：对一完整的电路，发出的功率＝消耗的功率，满足功率平衡。
二、支路、节点与回路：1、支路(branch)——电路中通过同一电流的分支。
2、路径(path)——两节点间的一条通路。
路径由支路构成。
3、节点(node)——三条或三条以上支路的公共连接点称为节点。
4、回路(loop)——由支路组成的闭合路径。
5、网孔(mesh)——对平面电路，其内部不含任何支路的回路称网孔。
三、基尔霍夫定律（KCl、LVL）：1、基尔霍夫电流定律（KCL）定义：对于集总参数电路中的任意结点，在任意时刻流出或流入该结点电流的代数和等于零。
用数学式子表示为：图示为电路的一部分，对图中结点列KCL方程，设流出结点的电流为“+”，有：或表示成：即：则KCL又可叙述为：对于集总参数电路中的任意结点，在任意时刻流出该结点的电流之和等于流入该结点的电流之和。
例1：如图所示电桥电路，已知I1 = 25 mA，I3 = 16 mA，I4 = 12 A，试求其余电阻中的电流I2、I5、I6。
解：在节点a上：I1 = I2 + I3，则I2 = I1- I3 = 25- 16 = 9 mA在节点d上：I1 = I4 + I5，则I5 = I1 - I4= 25 - 12 = 13 mA在节点b上：I2 = I6 + I5，则I6 =I2 - I5 = 9 - 13 = -4 mA 说明：回路与网孔的区别：网孔一定是回路，但回路不一定是网孔教学内容、方法及过程附记2、基尔霍夫电流定律（KVL）：定义：对于集总参数电路，在任意时刻，沿任意闭合路径绕行，各段电路电压的代数和恒等于零。
用数学式子表示为：图示为电路的一部分，首先：(1)标定各元件电压参考方向；(2)选定回路绕行方向，顺时针或逆时针。
对图中回路列KVL方程有：–U1–US1+U2+U3+U4+US4=0或：U2+U3+U4+US4=U1＋US1应用欧姆定律，上述KVL方程也可表示为：–R1I1+R2I2–R3I3+R4I4=US1–US4例2：写出下图两网孔的电压方程分析：强调环绕方向的选取，电压升、电压降的判定方法及“+/-”的确定解题中采用分析与引导学生练习相结合，R1I1 -R2I2 = E1- E2R2I2 + R3I3 = E2小结：通过学习要能正确理解支路、节点、回路及网孔定义及熟悉判定掌握KCL内容及不同表述形式，学会应用; 掌握KVL内容及不同表达形式，并学会求解开路间两点间电压.后记：教案一、电容元件1、线性电容(1)线性电容两端电压为u，正极板积累电荷量为q，则电容元件的容量c为：c＝q /u线性电容元件线性电容元件的库伏特性（2）电容元件的单位法拉（F）1μF＝10－6F 1pF=10－12F2、电容元件的电压与电流关系（1）当电容元件模板间电压变化时，其电流变为：（2）当电容元件模板间电流变化时，其电压变化为：3、电容元件储存的能量（1）电压、电流取关联参考方向电容元件吸收的瞬时功率为：p=ui=ucdu/dt（2）电容元件吸收的能量为：t u(t)200dw=Pdt=cudu1Wc=P dt=c udu=cu(t)2⋅⎰⎰a、p>0表明电容元件在吸收电场能量b、p<0表明电容元件在释放电场能量二、电感元件三、电感元件1、线性电感（1）磁通Ф与磁链Ψ（2）线性电感的电感LL=iψ（3）电感元件的单位，亨利H 1Mh=10－3H（4）影响电感参数的因素：a、线圈的几何尺寸b、磁介质c、线圈的匝数教学内容、方法及过程附记dq dui cdt dt==1tu idtc=⎰2、电感元件的电压电流关系（1）线性电感元件电流i，电动势e和电压u关系：电感元件及各电量的参考方向（2）电感元件的电压u与电动势e 的关系：u e=-（3）电感元件的电压u与电流i的关系：diu Ldt=（4）电感元件的电流i与电压u的关系。
3、电感元件储存的能量（1）电感元件吸收的瞬时功率为（电压与电流取关联参考方向）：（2）电感元件吸收的能量为：Lidipdtdw==a、p>0表明电感元件在吸收磁场能量；b、p<0表明电感元件在释放磁场能量；小结：1、线性电阻元件及欧姆定律2、电容元件的电压电流关系及电场能量公式；3、电感元件的电压和电流关系及磁场能量公式后记：教案dip ui Lidt==2、实际电压源模型(1)实际电压源的伏安特性U=Us-RsI(2)实际电压源的电路模型和伏安特性曲线3、理想电流源（1）、理想电流源:是另一种理想二端元件，即电流源输出电流的大小和方向与其端电压无关。
（2）、理想电流源的电路模型及伏安特性曲线二、实际电源的等效变换1、实际电源模型（a）实际电压源模型：可看作一理想电压源与一个电阻串联的模型。
（b）实际电流源模型：可看作一理想电流源与一个电阻并联的模型。
教案授课题目章第二章电路的分析方法授课时间节 2.1支路电流法检查签字授课时数 2 授课方法讲授教学目标掌握：支路电流法的基本过程了解：无教学重点支路电流法的分析过程的方法教学难点无教学内容、方法及过程附记前提：在电路的计算过程中，求解电路中电压和电流等基本的物理参量是电路分析的第一步骤，也往往是电路分析过程中最重要的一步。
一、独立节点、独立回路：结合右图：说明独立节点、独立回路概念：{1}独立节点：对电路中每一节点均可写出对应电流须遵循的KCL方程形式，其中必有一个可由其他方程推导出，而不能由其他节点KCL方程导出的KCL方程，称独立节点方程，对应节点为独立节点。
独立节点数：为n - 1{2}独立回路：对电路中每一回路均可写出对应电压须遵循的KVL方程形式，其中必有一部分可由其他回路方程推导出，而不能由其他回路KVL方程导出的KVL方程，称独立回路方程，对应回路为独立回路。
教学内容、方法及过程附记独立回路数等于网孔数：m = b – n + 1结合上图，在理解概念要领基础上提问独立节点及独立回路二、支路分析法：[1]定义：以各支路电流为未知量，在已知电路结构及元件参数前提下，应用基尔霍夫定律列出独立节点电流方程和独立回路电压方程，联列方程组求解出各支路电流，进而可确定各支路(或各元件)的电压及功率，这种解决电路问题的方法叫做支路电流法。
说明：对于具有b条支路、n个节点的电路，可列出(n - 1)个独立的电流方程和m = b- (n - 1)个独立的电压方程。
独立节点的确定可根据：在电路分析中选取一参考点，余下的则为独立节点，数目n – 1。
求解n条支路电流，须补充m个独立网孔电压方程。
三、方法及步骤：[1]选定各支路参考电流方向及回路环绕方向（一般多电源选取大电动势方向为环绕方向，电流方向亦参照）。
[2]伏先列写n - 1个独立节点电流方程，解b 个电流缺b - (n - 1)个方程，不足补KVL独立方程。
