LabVIEW程序界面的布局.
LabVIEW的面板设计和用户界面优化
LabVIEW的面板设计和用户界面优化LabVIEW是一种用于编写控制和测量系统的强大的图形化编程语言。
在设计和开发LabVIEW应用程序时，面板设计和用户界面优化是非常重要的，它不仅可以影响用户的体验，还可以提高程序的可维护性和可扩展性。
本文将探讨如何设计LabVIEW面板和优化用户界面。
一、面板设计原则1. 界面简洁明了：LabVIEW面板应该尽量避免过于复杂和拥挤的设计，只展示必要的控件和指示器。
合理的布局和空白区域可以增强界面的整洁度和可读性。
2. 控件选择与布局：选择适当的控件是关键，不仅要考虑功能需求，还要考虑用户的直观习惯。
应该将相关的控件放在一起，并且进行合理的布局，以提高用户的操作效率。
3. 颜色和样式的搭配：选择合适的颜色和样式可以增强界面的美观性和可视性。
应该避免过多的颜色和装饰，保持简洁和一致性。
4. 错误处理和状态指示：在面板设计中应该考虑到错误处理和状态指示，以便用户能够轻松地识别和解决问题。
可以通过合理的标识、颜色和图标来指示错误状态和程序的运行情况。
二、用户界面优化技巧1. 响应速度优化：用户界面应该尽可能地响应迅速，避免卡顿和延时。
可以通过减少计算量、优化算法和合理使用缓存等方式来提高程序的执行效率。
2. 输入验证和限制：在对用户输入进行处理时，应该进行验证和限制，以确保输入的准确性和合法性。
可以使用适当的控件属性进行输入检查，或者在程序中添加相应的逻辑来处理无效输入。
3. 异常处理和容错设计：优化用户界面还需要考虑到异常情况的处理和容错设计。
在程序出现异常时，应该提供相应的错误信息和解决方案，以便用户能够快速地解决问题。
4. 文档和帮助信息：为了方便用户使用和了解程序，应该提供相应的文档和帮助信息。
可以在界面中添加必要的说明文字、标签和帮助按钮，以引导用户正确地操作。
5. 用户反馈和改进：为了不断改进用户界面，应该收集用户的反馈意见和建议。
可以通过用户调查、反馈按钮等方式主动获取用户的意见，然后根据反馈做出相应的改进。
LabVIEW开发环境介绍掌握LabVIEW界面及功能
LabVIEW开发环境介绍掌握LabVIEW界面及功能LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的图形化编程语言和开发环境。
它的独特之处在于提供了一种直观而强大的方式来设计和测试各种虚拟仪器。
本文将介绍LabVIEW的开发环境，包括界面和功能，并提供一些使用技巧和例子帮助读者快速入门。
一、LabVIEW的界面LabVIEW的界面整洁直观，主要由以下几个部分组成：1. 菜单栏：位于LabVIEW的顶部，提供了各种命令和功能选项，可以进行项目管理、文件操作、运行程序等。
2. 工具栏：位于菜单栏的下方，提供了常用的工具和快捷功能按钮，如新建、保存、运行等。
可以通过自定义工具栏来满足个人需求。
3. 前面板：位于LabVIEW的中间部分，类似于用户界面，用于显示和控制虚拟仪器的输入和输出。
可以通过拖拽控件、布局面板、添加图形等方式进行设计和定制。
4. 结构面板：位于前面板的左侧，用于组织程序的流程结构，包括循环、条件判断、事件等。
可以将不同的节点连接起来，形成程序的执行流程。
5. 控件面板：位于前面板的右侧，包含了各种用于输入和显示数据的控件，如按钮、滑动条、图形显示等。
可以通过拖拽和连接控件，实现数据的采集和处理。
6. 导航面板：位于LabVIEW的左侧，用于浏览和管理项目的各个文件和文件夹。
可以显示项目中包含的虚拟仪器、子VI（Virtual Instrument）等。
7. 窗口控制面板：位于LabVIEW的右上角，提供了一些窗口管理的选项，如打开/关闭面板和调整布局等。
二、LabVIEW的功能LabVIEW作为一种图形化编程语言，具有丰富的功能和特性，包括但不限于以下几点：1. 数据采集与处理：LabVIEW可以通过连接各种传感器和仪器，进行数据采集和实时监测。
labview的基本构成
labview的基本构成LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程环境，主要用于测量和控制系统的设计。
LabVIEW的基本构成包括以下几个关键元素：1. 前面板（Front Panel）:•用户界面：前面板是LabVIEW程序的用户界面。
它是用户与程序交互的地方，包括控件（如按钮、滑块、图表）和指示器（如图形、数值显示）。
•控件和指示器：控件用于接收用户输入，而指示器用于显示程序输出或中间结果。
2. 图形程序（Block Diagram）:•数据流图：图形程序是LabVIEW的核心，用于实现程序的功能。
它是一个数据流图，其中各个图元表示不同的函数或操作。
连接这些图元的线表示数据流的方向。
•节点和连接线：图形程序由节点（图元）组成，节点执行特定的操作。
连接线表示数据的流向，沿着连接线传递数据。
3. 函数和VI（Virtual Instrument）:•函数：LabVIEW中的函数是基本的操作单元，执行特定的任务，如数学运算、逻辑判断等。
• VI： VI是LabVIEW中的虚拟仪器，可以包含一个或多个前面板和图形程序。
VI可用于将程序模块化，实现可重用的代码。
4. 控制面板（Control Palette）:•控制和显示元素：控制面板是LabVIEW中包含各种控制和显示元素的工具箱。
用户可以从控制面板中拖拽这些元素到前面板，用于构建用户界面。
5. 工具栏（Toolbar）:•编辑和运行：工具栏包含各种工具，如编辑工具、运行工具等，用于编辑程序和执行程序。
6. 项目（Project）:•项目资源：项目视图允许用户组织和管理LabVIEW项目，包括VI文件、数据文件、图标等。
项目视图使得对项目中的所有资源进行集中管理变得更加方便。
这些基本构成元素共同形成LabVIEW的整体框架，LabVIEW的独特之处在于其图形化编程环境，使得用户可以通过直观的方式设计、测试和部署测量和控制系统。

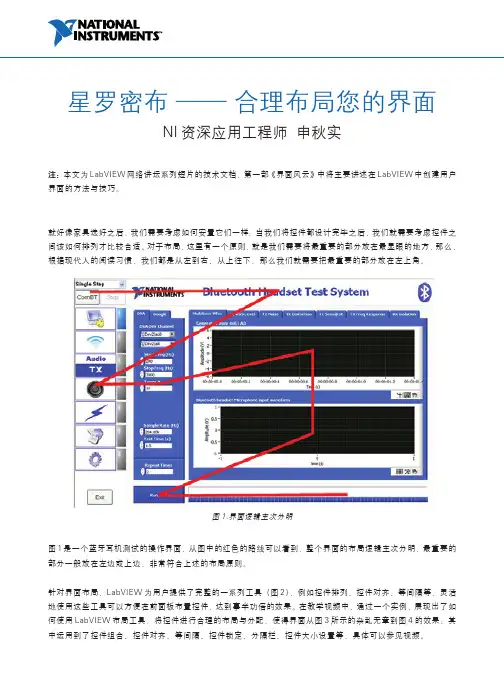

星罗密布 —— 合理布局您的界面
注：本文为LabVIEW 网络讲坛系列短片的技术文档，第一部《界面风云》中将主要讲述在LabVIEW 中创建用户界面的方法与技巧。
就好像家具选好之后，我们需要考虑如何安置它们一样；当我们将控件都设计完毕之后，我们就需要考虑控件之间该如何排列才比较合适。
对于布局，这里有一个原则，就是我们需要将最重要的部分放在最显眼的地方，那么，根据现代人的阅读习惯，我们都是从左到右、从上往下，那么我们就需要把最重要的部分放在左上角。
图1是一个蓝牙耳机测试的操作界面，从图中的红色的路线可以看到，整个界面的布局逻辑主次分明，最重要的部分一般放在左边或上边，非常符合上述的布局原则。
针对界面布局，LabVIEW 为用户提供了完整的一系列工具（图2），例如控件排列、控件对齐、等间隔等，灵活地使用这些工具可以方便在前面板布置控件，达到事半功倍的效果。
在教学视频中，通过一个实例，展现出了如何使用LabVIEW 布局工具，将控件进行合理的布局与分配，使得界面从图3所示的杂乱无章到图4的效果；其中运用到了控件组合、控件对齐、等间隔、控件锁定、分隔栏、控件大小设置等，具体可以参见视频。
星罗密布 —— 合理布局您的界面NI 资深应用工程师申秋实图1.界面逻辑主次分明图bVIEW布局工具图3.未布局的界面图4.合理布局的界面效果除了使用布局的工具，有时我们还需要将同一类控件进行归类，从而使得界面看上去更有层次感。
如果是比较少的控件，可以使用LabVIEW 自带的装饰控件就可以很好地满足；而如果控件数相对比较多时，则可以考虑使用选项卡控件；如果还有更高级的应用需求时，还可以考虑使用子面板（SubPanel ）控件来实现在同一个区域灵活显示不同的VI 的前面板。
图5就是一个结合了装饰控件、选项卡控件以及子面板的界面实例。
最后再给大家介绍一个非常实用的小技巧，就是对运行窗口的设置。
很多时候您在某一个分辨率（例如1024*768）的显示屏上编写的程序，放在另一个分辨率，或者在一个宽屏的显示屏上运行时，就很有可能会把出现将您界面旁边的空白区域显示出来。
LabVIEW中的数据可视化和形界面设计
LabVIEW中的数据可视化和形界面设计LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种用于数据获取、处理与可视化的图形化编程环境。
在实验室工作和科学研究中，数据可视化和用户界面设计是两个重要的方面。
本文将介绍LabVIEW中的数据可视化和界面设计的相关内容。
一、LabVIEW简介（200字左右）LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程软件，旨在帮助工程师和科学家进行各种测量和控制任务。
LabVIEW以其直观的可视化编程环境和强大的功能而被广泛应用于各个领域。
二、数据可视化（400字左右）在科学实验和工程控制中，数据的可视化是非常重要的。
LabVIEW 提供了丰富的工具和函数来实现数据的可视化。
通过简单的拖拽、连接和配置，用户可以创建各种图表、图形和仪表盘，将复杂的数据以直观的方式展示出来。
1. 图表绘制：LabVIEW提供了各种类型的图表控件，如折线图、柱状图、饼图等。
用户可以根据实际需求选择合适的图表类型，并通过配置参数设置图表的样式、颜色和轴标注等。
2. 数据处理与分析：LabVIEW内置了各种数据处理和分析的函数模块，如平均值、滤波、快速傅里叶变换等。
用户可以通过这些函数对采集到的数据进行处理和分析，进而得到更有意义的结果。
3. 3D可视化：除了传统的2D图表外，LabVIEW还支持三维数据的可视化。
用户可以创建三维图表、曲面图等，以展示更为复杂的数据关系。
三、用户界面设计（500字左右）一个简洁、易用的用户界面对于实验和控制系统来说至关重要。
LabVIEW提供了丰富的界面设计工具和控件，使用户能够轻松创建出符合自己需求的用户界面。
1. 控件选择：LabVIEW提供了各种常见的控件，如按钮、滑动条、输入框等。
用户可以根据实际需求选择适合的控件，并进行自定义配置，使界面功能齐全、易于操作。
LabVIEW面板设计美观与实用并重
LabVIEW面板设计美观与实用并重LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款强大的可视化编程软件，广泛应用于工程、科学和教育领域。
在使用LabVIEW进行软件开发时，面板的设计是非常重要的一环。
一个优秀的LabVIEW面板既要具有美观的外观，同时也要实用，能够提高用户的工作效率和操作体验。
第一节：美观设计的原则在进行LabVIEW面板设计时，下面几个原则是我们必须要遵循的：一、简洁明了：不要过于拥挤，尽量避免元素过多、视觉混乱的情况。
可以通过合理的布局和分组，使界面整洁有序。
二、配色搭配：选择合适的颜色搭配，使界面色彩和谐统一。
可以通过选用合适的调色板或者自定义配色方案来实现。
三、字体与图标：选择合适的字体和字号，确保文字的清晰可读。
对于需要标识的控件，可以使用合适的图标替代文字，提高界面的直观性。
四、对比度和亮度：控制好界面的对比度和亮度，确保用户可以清晰地看到界面上的各个元素。
第二节：实用设计的要点LabVIEW面板的设计不仅仅追求美观，还要注重实用性，提高用户的工作效率。
下面是一些实用设计的要点：一、合理的布局：将相关的控件和指示器进行分组，并根据任务的逻辑关系进行布局。
在设计布局时要注重用户的习惯和易用性，让用户能够快速找到需要的控件。
二、自定义控件：LabVIEW提供了丰富的控件库，我们可以根据实际需求自定义控件，使其更符合用户的操作习惯和使用需求。
三、合适的控件命名：给控件起一个能够清晰表达其功能的名称，不要使用过于晦涩的术语，保持简洁明了。
可以使用标签或者快捷键来辅助控件的识别和操作。
四、错误提示和帮助文档：当用户输入错误或者需要帮助时，给出明确的错误提示和帮助信息，帮助用户快速解决问题。
五、界面响应速度：优化界面的响应时间，减少用户等待的时间。
对于大数据量的操作，可以通过进度条或者其他方式提示用户正在进行处理。
介绍Labview软件界面菜单
功能模板包括的几个子模板（续一）
• 群子模板。包括群的处理函数，以及群常数等。这 里的群相当于C语言中的结构。
• 比较子模板：包括各种比较运算函数，如大于、小 于、等于。
• 时间和对话框子模板：包括对话框窗口、时间和出 错处理函数等。
• 文件输入/输出子模板：包括处理文件输入/输出的 程序和函数。
数据流编程（续）
程序调试技术
找出语法错误
如果一个VI程序存在语法错误，则在面板工具条 上的运行按钮将会变成一个折断的箭头，表示程 序不能被执行。这时这个按钮被称作错误列表。 点击它，则LabVIEW弹出错误清单窗口，点击其中 任何一个所列出的错误，选用Find功能，则出错 的对象或端口就会变成高亮。
Labview 7 讲座之二
电子科技协会
主要内容
介绍Labview软件界面菜单 LabVIEW的操作模板 创建VI程序 程序调试技术 应用举例
Labview软件菜单
LabVIEW的操作模板
工具模板
工具模板为编程者提供了各种用于创建、修改 和调试VI程序的工具。如果该模板没有出现， 则可以在Windows菜单下选择Show Tools Palette命令以显示该模板。当从模板内选 择了任一种工具后，鼠标箭头就会变成该工 具相应的形状。当从Windows菜单下选择了 Show Help Window功能后，把工具模板内选 定的任一种工具光标放在框图程序的子程序 （Sub VI）或图标上，就会显示相应的帮助 信息。
帮助的窗口被打开时，把该工具放在任一条连线上，就会
显示相应的数据类型。
•
对象弹出菜单工具：用左鼠标键可以弹出对象的弹出式菜单。
工具图标（续）
• 漫游工具：使用该工具就可以不需要使用滚动 条而在窗口中漫游。
LabVIEW与GUI设计如何打造友好的用户界面
LabVIEW与GUI设计如何打造友好的用户界面LabVIEW是一种强大的图形化开发环境，广泛应用于工程和科学领域。
在实际应用中，一个友好的用户界面（GUI）设计对于提升用户体验和工作效率至关重要。
本文将讨论如何利用LabVIEW和GUI设计原则来打造友好的用户界面。
一、界面布局界面布局是用户界面设计的基础，一个合理的界面布局可以帮助用户快速理解和操作程序。
在LabVIEW中，我们可以利用块图（Block Diagram）和前面板（Front Panel）两个视图来实现界面设计。
1. 块图：块图是LabVIEW的主要编程界面，用于编写程序的逻辑和算法。
在界面布局上，我们应该注重模块化和可读性，将不同功能的代码放置在不同的子VI（Virtual Instrument）中，通过连接线将它们串联起来。
这样可以突出主要功能模块，降低代码的复杂度，便于代码的维护和扩展。
2. 前面板：前面板是用户与程序交互的界面，需要关注布局的美观和易用性。
首先，我们可以将不同功能模块放置在前面板的不同区域，便于用户直观地找到所需功能。
其次，合理运用图形控件和文本提示，帮助用户理解程序的输入和输出。
特别是对于频繁使用的功能模块，可以将其设置为按钮或滑动条等直观的控件，方便用户进行操作。
二、颜色和样式颜色和样式的选择对于用户界面的美观和舒适度具有重要影响。
在LabVIEW中，可以通过界面编辑器自定义控件的颜色、字体和样式，以适应特定的应用场景。
1. 颜色选择：不同的颜色传达不同的信息和情感，我们应该根据实际需求选择适合的颜色。
一般来说，鲜明但不刺眼的颜色更易于吸引用户的注意力。
特别是对于警告或错误信息，可以使用醒目的红色或橙色，以便用户能够快速发现并采取相应的措施。
2. 样式设计：样式设计包括图标、按钮和文本等元素的选择和修改。
在选择图标时，我们应该选择与功能相关的图像，保持风格一致，避免混乱和不必要的干扰。
对于按钮的设计，应该注重其易用性和操作便捷性，可以通过调整大小、样式和点击效果来增强用户的互动体验。
LabVIEW界面设计打造简洁易用的用户界面
LabVIEW界面设计打造简洁易用的用户界面在当前信息化时代，软件界面设计变得越来越重要。
一个好的用户界面能够提升软件的易用性和用户体验，而一个繁复、混乱的界面则可能导致用户流失。
作为一个强大且灵活的控制与测量软件，LabVIEW（Laboratory Virtual Instrument Engineering Workbench）在界面设计方面也备受关注。
本文将介绍如何通过LabVIEW界面设计打造简洁易用的用户界面。
一、功能定位与界面设计在开始设计用户界面之前，我们需要先明确软件的功能定位。
通过明确软件的目标和用户需求，我们能够更好地选择合适的界面设计方案。
在选择界面设计方案时，我们可以考虑以下几个方面：1. 界面整体布局：合理的界面布局能够使用户能够快速找到需要的功能和信息。
我们可以采用经典的三栏式、主从式或者平铺式布局，根据实际需求决定。
2. 导航设计：导航设计关乎用户在软件中的行为流程，合理的导航设计能够提高用户的操作效率。
我们可以通过添加菜单、工具栏和导航面板等形式来实现良好的导航设计。
3. 控件选择：选择合适的控件能够直观地呈现数据或者功能，同时也能够提高用户的操作效率。
在LabVIEW中，我们可以使用按钮、滑动条、图表等控件来实现各种功能的展示和操作。
二、界面美化与风格设计除了功能定位和界面设计，界面美化和风格设计也是打造简洁易用的用户界面的关键。
以下是几个实用的界面美化和风格设计建议：1. 颜色搭配：合理的颜色搭配能够提高界面的美观度和可读性。
我们可以选择简洁明快的颜色，同时避免颜色过于杂乱，影响用户的视觉体验。
2. 图标设计：图标是用户界面中重要的组成部分之一，好的图标设计能够让用户更好地理解功能或者操作内容。
我们可以选择简洁明了的图标，或者自定义特定样式的图标。
3. 字体选择：合适的字体能够提高用户的阅读体验。
我们可以选择易读且符合软件风格的字体，同时避免字体过于花哨、难以辨认。
LabVIEW形编程打造自定义用户界面
LabVIEW形编程打造自定义用户界面LabVIEW (Laboratory Virtual Instrument Engineering Workbench)是一种基于图形化编程的集成开发环境，广泛应用于工程和科学领域。
通过LabVIEW，用户可以使用各种图形化的工具和函数来构建自定义的用户界面。
这篇文章将介绍如何利用LabVIEW形编程来打造自定义的用户界面。
一、LabVIEW形编程简介LabVIEW形编程是基于图形化编程的思想和方法，其核心概念是将代码表示为一个个的图形化模块，称为虚拟仪器(Virtual Instrument)。
在LabVIEW中，我们可以使用各种图形化工具和函数来设计和配置这些虚拟仪器，从而实现自定义的用户界面。
二、自定义用户界面的设计1. 界面布局：LabVIEW提供了丰富的UI控件，如按钮、文本框、图表等。
我们可以通过拖拽这些控件并调整其位置和大小来设计界面的布局。
2. 控件设置：每个控件都有各自的属性和事件，可以通过设置这些属性和事件来实现控件的功能和交互。
例如，我们可以设置按钮的标签和颜色，以及按钮被点击时触发的事件。
3. 数据绑定：LabVIEW支持将控件与数据源进行绑定。
通过数据绑定，界面上的控件可以实时显示、更新来自数据源的数据。
这样，用户可以方便地通过界面与数据进行交互。
4. 图形化编程：LabVIEW提供了丰富的图形化编程工具和函数库，可以通过连接和配置这些工具和函数来实现自定义的行为。
例如，我们可以使用条件判断、循环和数学函数来对数据进行处理和计算。
5. 事件处理：LabVIEW支持处理界面上的各种事件，如按钮点击、鼠标移动等。
通过设置事件处理函数，我们可以在相应事件发生时执行特定的操作，从而实现更加灵活和交互性的用户界面。
三、LabVIEW形编程实例下面，我们将通过一个简单的实例来演示LabVIEW形编程的过程。
我们要设计一个简单的计算器界面，包含两个文本框用于输入两个数字，一个下拉列表用于选择运算符，一个按钮用于执行计算，并在界面上显示计算结果。
快速入门LabVIEW编程基本概念和语法
快速入门LabVIEW编程基本概念和语法LabVIEW是国际上应用广泛的一种图形化编程语言，它能够使我们极其便利地进行数据采集、编程控制、虚拟仪器仿真等。
掌握LabVIEW编程基本概念和语法对于想要快速入门这个领域的人来说非常重要。
本文将介绍LabVIEW编程的基本概念和语法，并提供一些实例，帮助读者快速入门LabVIEW编程。
一、LabVIEW编程基本概念1. 前导界面 (Front Panel)：LabVIEW程序的用户交互界面。
在前导界面中，我们可以通过布局控件、指示灯、图形等元素来创建自定义界面。
2. 后台代码 (Block Diagram)：包含了程序的功能实现部分。
在后台代码中，我们可以使用各种可视化的数据流图来进行数据处理、逻辑控制等操作。
3. 节点 (Node)：在后台代码中代表某个具体的操作或功能的元素。
比如，加法节点可以实现两个数相加的功能。
4. 连线 (Wire)：将各个节点连接起来传递数据和信号。
通过连线，我们可以实现数据在节点之间的传递和共享。
二、LabVIEW编程语法1. 基本数据类型：LabVIEW支持常见的数据类型，包括整数、浮点数、布尔值、字符串等。
我们可以在节点中使用这些数据类型进行计算和处理。
2. 变量和常数：在LabVIEW中，我们可以创建变量来存储和管理数据。
变量可以是数字、布尔值、字符串等。
常数是指在程序中不会变化的值，可以直接用于计算或逻辑判断。
3. 控制结构：LabVIEW提供了条件语句、循环语句等控制结构，使我们可以根据不同的条件执行不同的程序分支，或者重复执行某段代码块。
4. 数组和矩阵：LabVIEW支持数组和矩阵的操作，我们可以使用数组和矩阵进行多个数据的计算和处理。
5. 函数和自定义VI：LabVIEW提供了很多内置函数，我们可以使用这些函数来完成各种常见的操作。
此外，我们还可以根据需要创建自定义VI (Virtual Instrument) 来封装特定的功能，方便后续复用和调用。
第8章LabVIEW操作界面
小试身手
4. 利用下面这两张图片做一个自定义按钮控件， ON为笑脸，OFF为哭泣。
8.1 VI属性设置
前面板显示格式设置对话框
8.2 对话框
8.2.1 普通对话框
对话框VI函数在Functions Palette的Programming>Dialog & User Interface…面板下。按类型分为两 种对话框：一种是信息显示对话框，另一种是提示 用户输入对话框。
8.2 对话框
VI有很多属性是可以设置的，这其中包括：VI 图标、VI修改历史、VI帮助文档、密码保护、 前面板显示内容、窗口大小、执行控制和打印 属性等。通过配置这些属性可以让我们的VI适 合在不同的场合运行。
8.1 VI属性设置
选择菜单File->VI Properties打开如下图所示 的对话框。缺省为General选项，在该选项下 可以修改VI图标，查看VI修改历史等。
在Edit菜单中选择Run-Time Menu…会弹出如图所示的菜单 编辑器。
8.4 菜单
8.4.1 运行时主菜单（Run-Time Menu）
菜单操作相关VI函数面板
8.4 菜单
菜单响应的程序框图
8.4 菜单
8.4 菜单
通过事件结构实现菜单响应的程序框图
8.4 菜单
8.4.2 右键快捷菜单
小试身手
2. 写一个能够传递错误的子VI，子VI的功能是 a+b=c，当有错误输入时，错误直接输出，c 输出为0。当无错误输入时，进行正常计算。
小试身手
3. 编写一个VI，其菜单结构如右 图所示。菜单行为如下：
LabVIEWGUI设计与用户界面优化
LabVIEWGUI设计与用户界面优化LabVIEW是一种基于图形化编程语言的软件开发环境，广泛应用于控制系统和数据采集等领域。
GUI（Graphical User Interface）设计与用户界面优化在LabVIEW开发中起着至关重要的作用。
本文将就LabVIEW GUI设计和用户界面优化进行探讨。
一、LabVIEW GUI设计在进行LabVIEW GUI设计时，需要考虑以下几个方面：1. 界面布局设计：合理的界面布局能够使用户更加方便地操作。
可以采用分区布局、标签页布局等方式，将不同的功能模块放置在不同的区域，使界面整体看起来更加清晰明了。
2. 控件选择：LabVIEW提供了各种各样的控件供用户选择。
在进行GUI设计时，需要根据实际需求选择合适的控件。
例如，如果需要输入数据，可以选择文本框或者数值调节控件；如果需要显示数据，可以选择波形图或者表格控件等。
3. 颜色和字体选择：合适的颜色和字体能够使界面更加美观。
可以选择符合应用场景的颜色主题，并根据实际需求选择合适的字体。
需要注意的是，颜色和字体的选择要符合用户的视觉习惯，不要过于花哨或者难以辨识。
4. 图标设计：对于一些需要频繁使用的功能按钮，可以设计特定的图标以便用户直观地识别。
图标的设计要简洁明了，同时要符合用户的认知习惯。
5. 响应速度：在设计GUI时，需要尽量减少响应时间，以提升用户体验。
可以使用多线程技术来分担计算负载，避免操作界面卡顿。
二、用户界面优化除了GUI设计之外，用户界面的优化也是非常重要的。
以下几点可以提升LabVIEW应用程序的用户体验：1. 界面简洁明了：避免在界面上过多地放置控件，以免用户感到混乱。
只展示必要的信息和功能，保持界面的简洁性。
2. 错误处理：在程序运行过程中，需要对可能出现的错误进行处理，并向用户给出相应的提示。
合理的错误处理机制能够提升用户对程序的信任度。
3. 用户导引与帮助：在程序中添加用户导引和帮助文档，方便用户快速上手。
LabVIEW for Engineers 使用教程及界面介绍翻译
LabVIEW for Engineers 使用教程及界面介绍翻译LabVIEW，全称Laboratory Virtual Instrument Engineering Workbench，是一款由美国国家仪器（National Instruments）公司开发的，用于工程领域数据采集、控制与测量的可视化编程语言和开发环境。
LabVIEW以其直观的图形化编程界面和丰富的工具箱，被广泛应用于控制系统、测试与测量、自动化以及科学研究等多个工程领域。
本文将为工程师提供一份详尽的LabVIEW使用教程，帮助他们快速上手并熟悉LabVIEW的界面和基本功能。
一、LabVIEW界面介绍与布局LabVIEW的主界面由多个窗口构成，主要包括前面板（Front Panel）窗口和代码编辑窗口（Block Diagram）。
1. 前面板窗口前面板窗口是LabVIEW中用户与程序交互的界面，用于显示变量、控件和指示器等元素。
用户可以通过简单的拖拽、编辑和连接操作，创建图形化的用户界面。
2. 代码编辑窗口代码编辑窗口中展示了程序的控制逻辑和数据处理流程。
用户可以通过拖拽、连接、编写代码等方式，创建程序的功能模块和算法。
二、LabVIEW基础功能介绍1. 数据采集与控制LabVIEW支持多种数据采集设备的连接和控制，如传感器、转换器、电机等。
用户可以利用LabVIEW提供的丰富的工具和函数，读取和处理这些硬件设备的数据，实现实时的数据采集与控制。
2. 数据处理与分析LabVIEW内置了多种数据处理和分析的工具箱，包括滤波、傅里叶变换、曲线拟合等。
用户可以利用这些工具进行数据处理、提取特征、进行统计分析等操作。
3. 图像处理与计算机视觉LabVIEW提供了图像处理和计算机视觉的功能模块，用户可以通过这些模块实现图像的采集、处理、分析和识别等操作。
这为机器视觉、图像处理等相关领域的工程师提供了便利。
4. 控制系统设计与仿真LabVIEW支持控制系统的设计、模拟和调试。
labview分隔栏用法
labview分隔栏用法如何使用LabVIEW中的分隔栏LabVIEW是一种流程图编程语言和集成开发环境，它广泛应用于数据采集、仪器控制、图像处理等领域。
LabVIEW提供了许多功能丰富的工具和模块，方便用户进行各种操作和处理。
其中之一是分隔栏（Separator），它是一个常用的界面元素，用于分隔不同的功能区域，使界面更加清晰和易于理解。
本文将介绍如何在LabVIEW中使用分隔栏，并详细解释其用法。
第一步：打开LabVIEW环境首先，打开LabVIEW软件，并创建一个新的VI（Virtual Instrument）。
第二步：打开界面设计器在LabVIEW软件中，使用界面设计器可以创建程序的用户界面。
点击界面设计器按钮，进入界面设计器界面。
第三步：添加分隔栏在界面设计器界面，可以看到左侧工具栏中有一个非常醒目的分隔栏工具。
点击该工具，然后在界面设计器中按住鼠标左键，拖动鼠标创建一个分隔栏。
第四步：设置分隔栏属性在界面设计器中双击分隔栏，即可显示分隔栏的属性配置界面。
在该界面，可以对分隔栏进行各种属性的设置，例如颜色、高度、宽度等。
第五步：调整分隔栏位置和大小在界面设计器中，可以通过拖动分隔栏的边界线来调整其位置和大小。
鼠标会变成一个双向箭头，拖动箭头即可调整分隔栏的大小，拖动整个分隔栏则可改变其位置。
第六步：添加其他界面元素在分隔栏下方或上方，可以添加其他所需的界面元素，例如按钮、文本框等。
这些界面元素可以与分隔栏形成不同的功能区域，提供更清晰的界面布局。
第七步：运行程序在设置好分隔栏和其他界面元素后，可以保存界面并运行程序。
点击LabVIEW软件的运行按钮，即可运行相应的VI，并在运行时显示创建的界面。
总结：通过以上步骤，我们可以在LabVIEW中使用分隔栏元素，实现界面的分割和布局。
分隔栏可以为界面增加更多的条理性和美感，使用户界面更加直观和易于理解。
同时，我们还可以通过设置分隔栏的属性和调整位置大小，根据实际需求更加灵活地设计和调整界面布局。
LabVIEW程序程序框图
4. Block DiagramThe LabVIEW block diagram excels at conveying source code. A really good diagram is enlightening, even awe-inspiring, like a work of art. A careless diagram, however, can appear as jumbled as a bowl of spaghetti. Indeed, these two extremes are depicted by Meticulous VI and Spaghetti VI in Chapter 1, "The Significance of Style." Somewhere in the middle between artwork and spaghetti is where most applications reside. Some developers have neat wiring practices but large, flat diagrams. Others have overly modular diagrams that disguise the architecture. Still others prefer variables over data flow. Many, many developers skimp on documentation to save time. Moreover, most diagrams are characterized by tradeoffs between good style and shortcuts deemed necessary to get the job done. The overall outcome is a compromise among attractive appearance, personal preferences, and functional performance.4程序框图LabVIEW的程序框图长于源代码表述。
2_界面
用于给前面板进行装饰的各种图形对象。
调用存储在文件中的控制和显示的接口。
14
15
用户自定义的控制和显示。
14
LabVIEW的操作模板
注：只有打开了流程图程序 窗口，才能出现功能模板。
说明：功能模板是创建流程图程序
的工具。该模板上的每一个顶层 图标都表示一个子模板。若功能 模板不出现，则可以用Windows 菜单下的Show Functions Palette功能打开它，也可以在 流程图程序窗口的空白处点击鼠 标右键以弹出功能模板。
１４
１５
Mathematics （数学）
包括统计、曲线拟合、公式框节点等功能 模块，以及数值微分、积分等数值计算工 具模块。
18
（Functions Palette）子模板4
１６
Communication （通讯） Application Control（应用 控制） Graphics & Sound（图形与 声音） Tutorial （ 示 教课程）
２
３
Edit Text 用于输入标签文本或者创建自由标签。 （ 编 辑 文 本 ） 当创建自由标签时它会变成相应形状。 Connect 用于在流程图程序上连接对象。如果联 Wire （ 连 线 ） 机帮助的窗口被打开时，把该工具放在 任一条连线上，就会显示相应的数据类 型。 Object 用鼠标左键可以弹出对象的弹出式菜单。
Probe Data 可在框图程序内的数据流线上设置探针。 （ 数 据 探 针 ） 通过控针窗口来观察该数据流线上的数据 变化状况。 Get Color 使用该工具来提取颜色用于编辑其他的对 （ 颜 色 提 取 ） 象。 Set Color（颜 色设置） 用来给对象定义颜色。它也显示出对象的 前景色和背景色。
LabVIEW中的人机交互界面设计技巧
LabVIEW中的人机交互界面设计技巧LabVIEW是一款非常强大的图形化编程环境，广泛应用于工业自动化、测量与控制领域。
在LabVIEW中，人机交互界面是用户与程序进行信息交流的重要途径。
良好的人机交互界面设计能够提高用户的工作效率，优化用户体验，本文将介绍一些LabVIEW中的人机交互界面设计技巧。
一、界面布局与排版设计1. 合理划分界面区域在设计LabVIEW界面时，首先要根据功能和信息的关联性进行界面区域的划分。
可以使用容器控件，如Tab控件、Cluster等，将相关的控件组织在一起，提高界面的可读性和易用性。
2. 使用合适的控件LabVIEW提供了丰富的控件元素供用户选择，如按钮、滑动条、数字显示等。
在选择控件时，要根据功能需求和用户习惯进行选择，以达到最好的用户体验。
3. 合理调整控件的大小和位置控件的大小和位置对用户的操作和视觉效果有很大影响。
需要根据控件的功能和重要性，合理调整控件的大小和位置，以避免界面混乱和操作困难。
4. 使用合适的配色方案良好的配色方案能够给用户带来舒适的视觉体验。
在LabVIEW 的界面设计中，可以选择适合应用场景和颜色搭配的配色方案，提高界面的美观性和可读性。
二、界面操作方式设计1. 设置合理的交互方式在LabVIEW中可以通过按钮、复选框、滑动条等控件进行用户操作，通过响应事件来实现不同操作的功能。
在设计界面时，要根据实际需求设置合理的交互方式，如单击、双击、拖动等。
2. 提供合适的反馈机制用户操作后，及时给予反馈是良好的用户体验的重要组成部分。
可以在界面中设置合适的提示信息、动态效果或状态指示器等，及时向用户传达操作结果和系统状态。
3. 设计可撤销与重做功能在LabVIEW应用中，用户可能会频繁进行参数调整和试验验证等操作。
为了提高用户操作的自由度，可以设计可撤销与重做功能，使用户可以轻松地回退和恢复操作。
三、界面美化与优化1. 图标与图片的使用在界面设计中，可以使用图标和图片来增加界面的美观性和信息量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
俗话说：“人靠衣装，佛靠金装”，应用程序的界面是提供给使用者的第一印象，直接影响到应用程序的用户体验。
因此，有效、合理的界面能够为程序增色不少。
LabVIEW 提供了丰富的界面控件供开发者选择，有经验的程序员往往能够利用这些控件做出令人称赞的界面效果。
在《LabVIEW Development Guidelines》（下载）和《The LabVIEW Style book》（介绍）书中都有专门的章节来论述LabVIEW程序界面设计规范和方法。
本文主要从应用应用开发的角度描述一些通用的界面设计的方法。
1.1控件的分类和排列在LabVIEW中，控件通常被笼统地分为控制型控件（Control）和显示型控件（Indicator）。
而对某一个具体的应用而言，更需要把Control和Indicator进行细分，使得具有同样功能的控件排放在一起，甚至组成若干个Group组。
LabVIEW提供了一系列工具供程序员排列和分布控件的位置以及调整控件的大小，如图1所示。
图(a)是排列对齐工具，其中的图标可以很清楚地知道各个按钮的作用。
使用Ctrl+Shift+A可以重复上一次的排列方式。
图(b)是位置分布工具，可以快速地分布各个控件之间的位置。
图(c)是大小调整工具，可以快速地调整多个不同控件的大小（注意：部分控件的大小是不允许被调整的）。
图(d)是组合和叠放次序工具，Group表示把当前选择的控件组合起来形成一个整体；Ungroup与Group相反，表示分散已经整合起来的各个控件；Lock 表示锁定当前选择的控件，此时控件将无法被编辑（包括移动控件的位置，调整控件的大小等）；Unlock是解锁指令；Move Forward、Move Backward、Move to Front和Move to Back 表示修改当前选择控件的排放次序。
1 控件排列和分布工具图2是某个测试界面的控件摆放实例，尽管这些控件都是Indicator控件，但是仍然根据显示功能和内容的不同将控件进行了分类。
如果将其中的信息不经过任何分类而直接摆放在一起，则没有很好的条理性和层次性。
2 控件摆放实例在实际应用中，需要首先将Control和Indicator分开摆放；然后在Control和Indicator 内部对控件按照功能进行分类，不同的类别之间以显著的标志进行区分；最后要合理安排控件的位置和分布，确保整个界面匀称和整洁。
1.2颜色的使用颜色在程序中的应用有多种功能，除了能够确保界面的丰富和完善之外，还能够重点区分不同控件的功能，强调某些控件的作用和位置。
LabVIEW提供了传统的取色工具和着色工具，如图3所示。
取色工具是获取LabVIEW开发环境中某个点的颜色值（包括前景色和背景色），并将获取的颜色设置为当前的颜色。
着色工具是将当前的颜色值（包括前景色和背景色）设置到某个控件上。
3取色工具和着色工具【小技巧】(1)在使用着色工具时，按住Ctrl键可以将工具暂时切换成取色工具，释放Ctrl键后将返回着色工具。
(2)在使用着色工具时，使用“空格”键可以快速地在前景色和背景色之间切换。
在着色工具中，右上角的“T”表示透明色，可以使用鼠标单击该图标设定当前的颜色为透明色，如图4所示。
此外，LabVIEW还提供了一系列预定义的标准颜色供程序员选择，其中System的第一个颜色是Windows的标准界面颜色。
4 着色工具面板LabVIEW允许设置一个VI窗口的透明色，在VI Property对话框中选择Windows Appearance页，单击Customize…按钮将弹出如图5所示的对话框。
勾选“Windows runs transparently”选项，并设置透明度（0%~100%）。
5 Customize Windows Appearance对话框1.3LabVIEW控件在LabVIEW中有3种不同外观的控件可供选择，分别是：Modern、System和Classic。
其中Modern控件是NI专门为LabVIEW设计的具有3D效果的控件，它能够确保在不同的操作系统下显示始终是一样的；而System是采用系统控件，它的外观与操作系统有关，不同的操作系统下控件的显示外观有所不同。
大多数的程序员似乎更愿意选择System控件，理由是它可以让程序看起来不那么LabVIEW化。
但是LabVIEW并不允许程序员任意自定义System控件的外观，这同时也限制了System控件的使用。
LabVIEW允许程序员在现有控件的基础上重新定义控件的外观（Type Def.和Strict Type Def.技术）。
图6是使用控件自定义方法重新设计的Tank控件，程序员可以修改控件的各种显示表达方式，但是却不能修改控件的功能（可以使用XControl技术）。
6 Tank控件1.4插入图片和装饰程序中必要的图片不仅能够给用户直观的视觉感受，还能够描述程序的作用（当然，不能使用过量的图片）。
最简单的插入图片的方式是：将准备好的图片直接拖入到VI的前面板中或者使用Ctrl +C/V粘贴到前面板中。
当然，还可以使用Picture控件将图片动态地载入到Picture控件中。
此外，LabVIEW还提供了一种自定义程序背景图的方式。
新建一个VI，在VI的垂直滚动条或水平滚动条上右击将弹出如图7所示的快捷菜单。
7 VI前面板快捷菜单选择Properties，将弹出如图8所示的Pane Properties对话框。
在左下方的Background 区域中内置了部分的图片供程序员选择，也可以使用Browse…按钮导入外部自定义的图片。
【注意】如果需要导入不规则的图片，可以将图片的部分背景色设置为透明并保存为png的格式。
8 Pane Properties对话框在Controls>>Modern>>Decorations和Controls>>System中有一些装饰用控件，如图9所示，程序员可以使用这些装饰控件为应用程序增色。
图10就是采用System控件中的System Recessed Frame和System Label控件设计的控件组合。
9 装饰控件选板10 装饰控件实例1.5界面分隔和自定义窗口大小控件的显示效果与监视器是密切相关的，因此在程序设计时需要考虑目标监视器的颜色、分辨率等因素，并明确运行该应用程序所需要的最低硬件要求。
在很多的论坛中经常会看到问题：如何才能确保应用程序的界面在更高的分辨率上运行时不会变形？这实际上是一个界面设计问题，而思考如何解决它却是应该从程序设计时就开始，而不是等到程序设计完成后再探讨解决方案。
LabVIEW中并没有提供一种有效的方式或工具来解决这个问题，但是我个人认为这与LabVIEW无关，更应该把它归纳为通用的程序设计问题，解决它需要比较良好的界面设计、布局和分配作为前提。
事实上，程序往往会规定一个最低的运行分辨率，在此分辨率以上的显示器上程序界面应该能够正确地被显示出来。
而在LabVIEW中，控件往往在高分辨率的显示器上被拉大或者留有部分的空白，这使得整个界面完全扭曲了程序员最初的设计。
为了能够更加清晰问题的本质和寻求解决问题的方案，有必要对LabVIEW的前面板界面进行确认和分析。
如图11所示，一个VI的窗口由几个部分组成：整个红色的区域称为一个窗口（Windows），而蓝色的区域称为一个面板（Panel）。
从图中可以看出，窗口中的标题栏、菜单栏和工具栏并不属于面板。
11 VI窗口区域定义LabVIEW允许程序员将面板（Panel）划分为若干个独立的窗格（Pane）。
使用Controls>>Modern>>Containers选板中的Horizontal Splitter Bar和Vertical Splitter Bar可以将VI的面板进行任意的划分，如图12所示。
12 Containers选板划分之后的VI前面板如图13所示，可以看出图中的Panel（蓝色区域）已经被划分为了5个窗格Pane，每一个绿色区域都被称为一个Pane。
当Panel上只有一个Pane时，Panel 与Pane会重合。
因此，窗口（Windows）包含整个界面，而1个窗口只有1个面板（Panel），该面板能够被划分为若干个独立的窗格（Pane）。
每个Pane都包含其特有的属性和滚动条，而Pane之间使用Splitter进行分隔。
13 划分之后的VI窗口定义在Splitter上右击可以设置Splitter的相关属性，如图14所示。
Locked属性可以设置Splitter是否被锁定，被锁定的Splitter的位置将无法被移动。
与控件类似，LabVIEW提供了3种Splitter样式：Modern、System和Classic。
程序员可以使用着色工具设置Modern和Classic Splitter的颜色，使用手型工具调整Splitter的位置以及使用选择工具调整Splitter的大小。
14 Splitter右键快捷菜单现在再回头看本小节开头提到的分辨率问题，从常识上判断，当程序从低分辨率界面向高分辨率界面转移时，可以有如下的解决方案：1、界面上的控件变大；2、界面控件的位置重新分布，以平衡空白位；3、界面控件的相对位置不动，留出适当的空白位。
在实际操作中，上述的3种方式似乎很难实现以满足界面大小变化带来的自适应问题。
比如第3种方式看似简单，却同样存在着疑问：应该在哪里留出空白位，是现有控件的左边？右边？上边？还是下边？打开一些标准的Windows界面程序，不难看出，往往程序中结合使用了上面的3种方式。
部分的控件位置和大小不变，留出适当的空白位给其它的控件，如Listbox、Graph、Tree等。
因此这类控件显示的信息较多，并且外观单一，改变它们的大小对整个界面的布局不会产生影响。
因此，在程序开始设计的初级阶段就有必要设计界面的大致控件布局和分布，以明确界面在不同分辨率下的调整方式。
如果界面控件过多，则可以通过其它的方式进行规避（比如对话框等），确保界面的大小调整不会影响到控件布局的变化。
【应用（下载）】本节将以一个标准的Windows测试界面为例说明界面设计的方式和步骤。
首先，需要根据程序的功能划分VI的Panel，并决定将其分为多少个Pane。
图15将界面分为了8个Pane，依次为：工具栏、帮助栏、测试信息栏、波形采集栏、状态栏（登陆人员栏、说明栏、测试内容栏和测试时间栏）。
15 划分Panel其次，在状态栏的四个区域中分别加入一个String型Indicator，并且勾选Indicator的右键快捷菜单选项：Fit Control to Pane，也就是说当Pane变化的时候String的大小也随之发生改变以确保String控件能够填充整个Pane，如图16所示。
