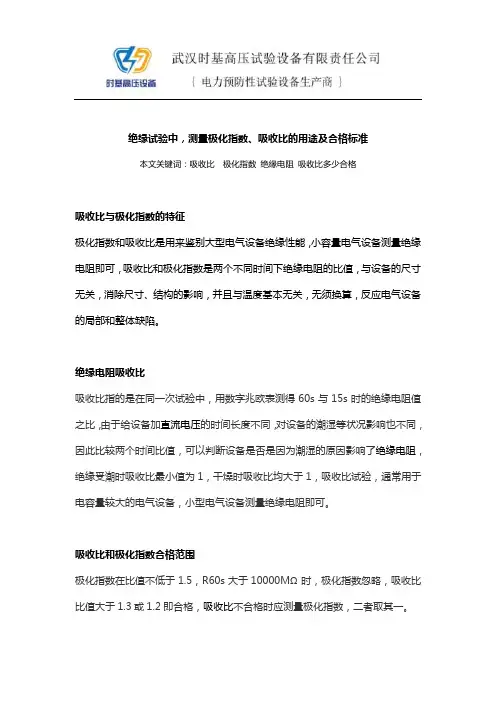

绝缘试验中，测量极化指数、吸收比的用途及合格标准本文关键词：吸收比极化指数绝缘电阻吸收比多少合格吸收比与极化指数的特征极化指数和吸收比是用来鉴别大型电气设备绝缘性能，小容量电气设备测量绝缘电阻即可，吸收比和极化指数是两个不同时间下绝缘电阻的比值，与设备的尺寸无关，消除尺寸、结构的影响，并且与温度基本无关，无须换算，反应电气设备的局部和整体缺陷。
绝缘电阻吸收比吸收比指的是在同一次试验中，用数字兆欧表测得60s与15s时的绝缘电阻值之比，由于给设备加直流电压的时间长度不同，对设备的潮湿等状况影响也不同，因此比较两个时间比值，可以判断设备是否是因为潮湿的原因影响了绝缘电阻，绝缘受潮时吸收比最小值为1，干燥时吸收比均大于1，吸收比试验，通常用于电容量较大的电气设备，小型电气设备测量绝缘电阻即可。
吸收比和极化指数合格范围极化指数在比值不低于1.5，R60s大于10000MΩ时，极化指数忽略，吸收比比值大于1.3或1.2即合格，吸收比不合格时应测量极化指数，二者取其一。
绝缘电阻极化指数极化指数PI是指在同一次试验中，加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。
《电气装置安装工程电气设备交接试验标准》（GB 50150-2006），7.0.9第4条，变压器电压等级为220kV及以上且容量为120MVA及以上时，宜用5000V兆欧表测量极化指，测得值与产品出厂值相比应无明显差别，在常温下不小于1.3。
吸收比和极化指数都与绝缘电阻有关，当给被试物施加一定的直流电压后，在直流电压的作用下流过被试物绝缘介质的电流，通常由电容电流、介质吸收电流和电导(泄漏)电流三部分组成，其中，电容电流是由绝缘介质弹性极化引起的，绝缘介质的极化过程很快，电容电流只是在直流电压加到绝缘介质上的瞬间出现，然后很快衰减为零，电容电流的大小主要由外加电压的高低、电源内阻的大小、绝缘材料的材质、几何尺寸、结构等因素决定，与介质的绝缘能力无关。
绝缘电阻测试仪测量吸收比和极化指数作用
绝缘电阻测试仪测量吸收比和极化指数作用
绝缘电阻测试仪测量吸收比和极化指数作用。
一、什么是吸收比和极化指数
1、吸收比：在同一次绝缘电阻试验中，1分钟时的绝缘电阻值与15秒时的绝缘电阻值之比。
2、极化指数：在同一次绝缘电阻试验中，10分钟中时的绝缘电阻值与1分钟时的绝缘电阻值之比值。
二、绝缘电阻测试仪测量吸收比与极化指数的意义
在绝缘电阻测试中,某一个时刻的绝缘电阻值是不能全面反映被试品绝缘性能好坏的,绝缘材料在加上高压后均存在对电荷的吸收比过程和极化过程.所以,电力系统要求在主变压器、电缆、电机等绝缘测试中应测量吸收比和极化比来判定绝缘状况的优劣.
绝缘电阻测量中吸收比或极化指数能反映发电机或主变压器绝缘的受潮程度。
绝缘受潮后吸收比值或极化指数降低，因此它是判断绝缘是否受潮的一个重要指标。
绝缘电阻、吸收比、极化指数的测量时,应当选择合适的数字兆欧表,在这里为大家推荐一款功能强大性能优良的兆欧表数字绝缘电阻测试仪，如想了解更多请点击数字绝缘电阻测试仪的操作方法。
以上是为大家讲解的绝缘测试中吸收比与极化指数应用和意义。
变压器的吸收比和极化指数
变压器的吸收比和极化指数
变压器电压等级为35KV及以上，且容量在4000KVA及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于1.3；当R60s大于3000MΩ时，吸收比可不作考核要求。
变压器等级为220KV及以上，且容量为120MVA及以上时，宜用5000V绝缘电阻表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于1.5；当R60s大于10000MΩ时，极化指数可不作考核要求。
这是因为容量很大的电气设备，在60s的时候吸收过程没有结束，吸收电流i2不为零，所以吸收比小于1.3，不能认为设备有缺
陷。
另外对电压等级为10KV，且容量在4000KVA以下的配电变压器，可以不测吸收比、计划指数，其绝缘电阻以R60s值为准。
这是因为对于容量较小的电力设备，吸收过程短，15s的时候吸收电力i2已经降为零。
所以吸收比也小于1.3，不能认为设备有缺陷。
对于要求测量吸收比的变压器，一般来说，如果R60s和吸收比都不合格，那么说明被试品脏污潮湿或者内部存在缺陷。
如果R60s合格但是吸收比不合格，特别是设备以前吸收比合格，最近不合格。
需要高度警惕，说明设备内部绝缘可能已经严重老化，随时会击穿损坏。
有条件的话尽量及早检修或更换。
如果R60s不合格但是吸收比合格，说明设备内部绝缘材料本身的性能还好，可能是因为受潮等因素导致R60s不合格。
各种电气设备绝缘电阻、吸收比、极化指数的试验方法

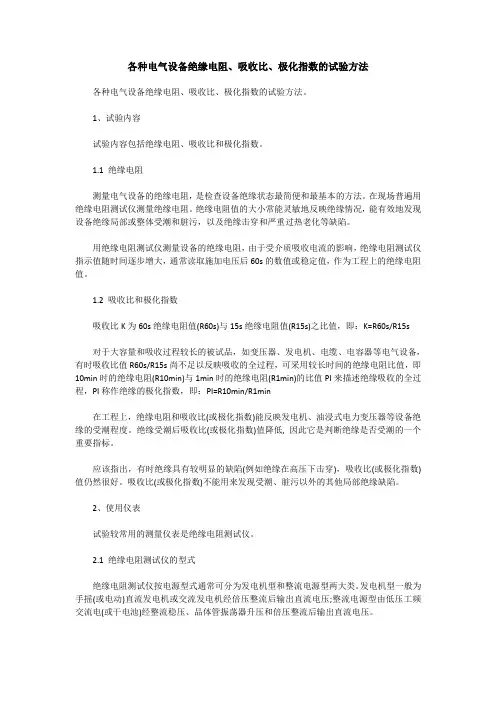

各种电气设备绝缘电阻、吸收比、极化指数的试验方法各种电气设备绝缘电阻、吸收比、极化指数的试验方法。
1、试验内容试验内容包括绝缘电阻、吸收比和极化指数。
1.1 绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。
在现场普遍用绝缘电阻测试仪测量绝缘电阻。
绝缘电阻值的大小常能灵敏地反映绝缘情况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
用绝缘电阻测试仪测量设备的绝缘电阻，由于受介质吸收电流的影响，绝缘电阻测试仪指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。
1.2 吸收比和极化指数吸收比K为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值，即：K=R60s/R15s对于大容量和吸收过程较长的被试品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值R60s/R15s尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min时的绝缘电阻(R10min)与1min时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称作绝缘的极化指数，即：PI=R10min/R1min在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。
绝缘受潮后吸收比(或极化指数)值降低, 因此它是判断绝缘是否受潮的一个重要指标。
应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比(或极化指数)值仍然很好。
吸收比(或极化指数)不能用来发现受潮、脏污以外的其他局部绝缘缺陷。
2、使用仪表试验较常用的测量仪表是绝缘电阻测试仪。
2.1 绝缘电阻测试仪的型式绝缘电阻测试仪按电源型式通常可分为发电机型和整流电源型两大类。
发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压;整流电源型由低压工频交流电(或干电池)经整流稳压、品体管振荡器升压和倍压整流后输出直流电压。
绕组绝缘电阻吸收比或极化指数及铁芯的绝缘电阻试验标准化作业指导书

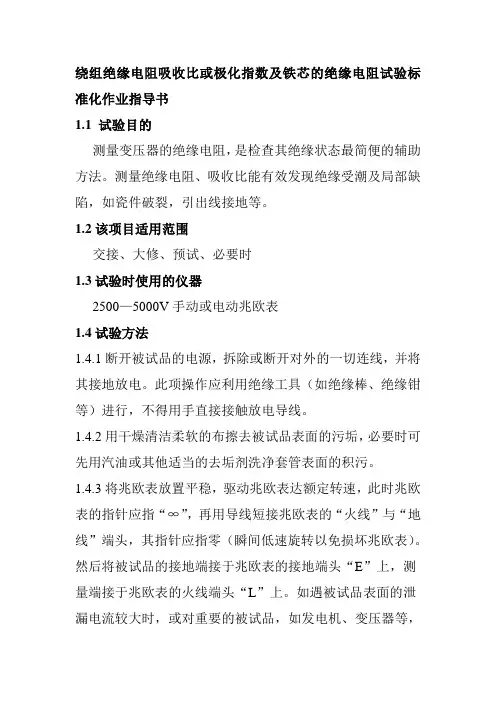

绕组绝缘电阻吸收比或极化指数及铁芯的绝缘电阻试验标准化作业指导书1.1 试验目的测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法。
测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。
1.2该项目适用范围交接、大修、预试、必要时1.3试验时使用的仪器2500—5000V手动或电动兆欧表1.4试验方法1.4.1断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。
此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）进行，不得用手直接接触放电导线。
1.4.2用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。
1.4.3将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。
然后将被试品的接地端接于兆欧表的接地端头“E”上，测量端接于兆欧表的火线端头“L”上。
如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为避免表面泄漏的影响，必须加以屏蔽。
屏蔽线应接在兆欧表的屏蔽端头“G”上。
接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”，然后使兆欧表停止转动，将火线接至被试品。
1.4.4驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。
1.4.5测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15S和60S或10min时的绝缘电阻值。
1.4.6读取绝缘电阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。
此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。
1.4.7在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。
变压器的吸收比和极化指数
变压器的吸收比和极化指数
变压器电压等级为35KV及以上，且容量在4000KVA及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于1.3；当R60s大于3000MΩ时，吸收比可不作考核要求。
变压器等级为220KV及以上，且容量为120MVA及以上时，宜用5000V绝缘电阻表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于1.5；当R60s大于10000MΩ时，极化指数可不作考核要求。
这是因为容量很大的电气设备，在60s的时候吸收过程没有结束，吸收电流i2不为零，所以吸收比小于1.3，不能认为设备有缺
陷。
另外对电压等级为10KV，且容量在4000KVA以下的配电变压器，可以不测吸收比、计划指数，其绝缘电阻以R60s值为准。
这是因为对于容量较小的电力设备，吸收过程短，15s的时候吸收电力i2已经降为零。
所以吸收比也小于1.3，不能认为设备有缺陷。
对于要求测量吸收比的变压器，一般来说，如果R60s和吸收比都不合格，那么说明被试品脏污潮湿或者内部存在缺陷。
如果R60s合格但是吸收比不合格，特别是设备以前吸收比合格，最近不合格。
需要高度警惕，说明设备内部绝缘可能已经严重老化，随时会击穿损坏。
有条件的话尽量及早检修或更换。
如果R60s不合格但是吸收比合格，说明设备内部绝缘材料本身的性能还好，可能是因为受潮等因素导致R60s不合格。
发电机吸收比和极化指数
发电机吸收比和极化指数
发电机吸收比和极化指数是两个重要的参数，用于评估发电机的性能和状态。
吸收比是指发电机在额定电压下，励磁电流逐渐增加到额定值时，励磁电流与额定电压的比值。
这个参数可以反映发电机的励磁性能和绝缘状况。
吸收比越高，说明发电机的励磁性能越好，绝缘状况也越好。
极化指数是指发电机在额定电压下，励磁电流逐渐增加到额定值时，励磁电流与励磁电压的比值。
这个参数可以反映发电机的饱和程度和绝缘状况。
极化指数越小，说明发电机的饱和程度越高，绝缘状况也越好。
这两个参数的测量对于发电机的维护和运行非常重要，可以帮助工程师了解发电机的性能和状态，及时发现并解决潜在的问题。
电气设备绝缘电阻、和吸收比及极化指数
电气设备绝缘电阻和吸收比及极化指数测量测量电气设备的绝缘电阻和吸收比及极化指数，是检查设备绝缘状况最简便的方法，在现场进行设备绝缘试验项目时，测量绝缘电阻是绝缘试验的第一个项目，检查设备是否有严重缺陷。
一、定义1. 绝缘电阻是指在设备绝缘结构的两个电极之间施加的直流电压值与流经该电极的泄漏电流值之比。
若无特殊说明，均值加压1min 的测试值。
2. 吸收比是指在进行同一次绝缘电阻试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
3. 极化指数是在同一次绝缘电阻试验中，10min中时的绝缘电阻值与1min时的绝缘电阻值之比值。
二、测试意义测量电气设备的绝缘电阻和吸收比及极化指数，可有效监测出绝缘是否有贯通的集中性缺陷，整体受潮或贯通性受潮等。
应指出，只有当绝缘缺陷贯通于两极之间时，绝缘电阻测量才比较灵敏。
若绝缘只存在局部缺陷，而两极间仍保持有部分良好绝缘,绝缘电阻很少下降或没有变化,测量绝缘电阻试验便不能发现此类缺陷。
三、绝缘电阻的测试方法绝缘电阻试验时，必须按照正确的方法测试。
在现场进行绝缘电阻测试时，按以下步骤进行。
2.试验前应断开被试设备电源及一切对外连线，并将被试设备短接后接地放电1min,电容量较大的应至少放电5min,以免试验人员触电或烧坏仪器。
3.校验绝缘电阻表是否短路指针指零或显示为0,和开路指针指示无穷大。
4.用干燥清洁的柔软布擦去被试设备的表面污垢，必要时可用汽油擦拭，以消除表面泄露电流的影响。
5. 根据被试设备铭牌选择绝缘电阻表的电压等级。
连接好试验线，打开绝缘电阻表电源或驱动绝缘电阻表至额定转速，将L端引出线连至被试设备，待1min时读取绝缘电阻值。
6. 绝缘电阻测试完毕，应先断开接至被试设备的测试线，然后再停止摇动绝缘电阻表。
7.试验完毕或重复试验前，必须将被试设备短接后对地充分放电。
这样既可以保证安全又可以提高测量准确性。
如在湿度较大的条件下测量或需排除表面泄漏的影响的情况下加屏蔽线，屏蔽线可用软铜线缠绕，屏蔽端应接近火线而远离接地部分。
在哪些情况下测量吸收比和极化指数
在哪些情况下测量吸收比和极化指数什么是吸收比（K）吸收比是指测量设备绝缘时R”60与R15”秒时绝缘阻值的比值，电气设备在直流作用下，产生多种极化现象，极化过程由大渐小，电流越小，绝缘电阻相应增大，这种现象称为吸收现象，由于给设备加直流电压的时间不同，对设备的潮湿等状况的影响不同，吸收比的比较可以判断设备是否潮湿的原因影响绝缘电阻，吸收比在常温下不低于1.3。
什么情况下测量吸收比测量吸收比主要是针对电机、变压器、电缆电容量较大的电力设备，小容量吸收过程短，很快就稳定，一般是不考虑吸收比试验，其次，当R60s时绝缘电阻大于3000MΩ时，吸收比可不测量。
什么是极化指数极化指数PI是指在同一次试验中，加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。
极化指数试验条件及标准要求极化指数在常温下不低于1.5，当R60s大于10000MΩ时，极化指数可不作要求，吸收比不合格时增加测量极化指数，二者之一满足要求即可，变压器电压等级为220kV及以上且容量为120MVA及以上时，宜用5000V兆欧表测量极化指数，测得值与产品出厂值相比应无明显差别，在常温下不小于1.3，当R60s大于10000MΩ时，极化指数可不做考核要求。
在测量过程中应注意以下几点：测量设备选用普通绝缘电阻测试仪或者带有吸收比和极化指数功能的兆欧表测量；测量前应用布擦去套管表面的水来污垢，以减少对测量的影响；兆欧表要水平放置，驱动兆欧表要达到规定转速。
在火线L端开路时，指针应指向“无穷大”，如指示正常后，就可以进行测量。
如遇被试品绝线应采用软铜线，屏蔽线不要靠近地线E端，因为兆欧表的屏蔽端G是直接从发电机的负极抽出的，而火线也是从负极先经过兆欧表的电流线圈后抽出的，屏蔽线与火线之间电位差很小，如屏蔽线接近地线，当表面泄漏较大时，会造成兆欧表的发电机过载。
读取绝缘电阻后，应先断开被试品的火线L端，然后停止驱动兆欧表（或断开兆欧表的直流电源），以免被试品电容在测量时所表，这一点对测量大电容量试品时，更应注意；测量中要记录15s和60s 时的绝缘电阻值，同时还要记录测量时的温度和湿度；测量一次绝缘电阻试品后，应将被进行充分放电，放电时间应大于充电时间，以利将剩余电荷放尽。
什么叫绝缘电阻吸收比和极化指数
绝缘电阻,吸收比,极化指数之间的关系当说吸收比时，应该说到绝缘电阻极化指数。
绝缘电阻――在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比。
R=U/I，常用单位：（MΩ）吸收比――在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
用字母K来表示。
极化指数――在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
用字母P来表示。
绝缘电阻测试是电气试验人员最常用的方法；该方法操作简单，易于判断。
通常用兆欧表进行测量。
根据测得的试品1分钟时的绝缘电阻值的大小以及吸收比，可检出绝缘是否有贯通性的集中缺陷、整体受潮或贯通性受潮。
预防性试验规程对变压器绝缘电阻的要求：绝缘电阻换算至同一温度下，与前一次测试结果相比应无显著变化，一般不低于上次值的70％2)35kV及以上变压器应测量吸收比，吸收比在常温下不低于1.3；吸收比偏低时可测量极化指数，应不低于1.5绝缘电阻大于10000 MΩ时，吸收比不低于1.1或极化指数不低于1.3应当指出：只有当绝缘缺陷贯通于两极之间，测得其绝缘电阻时才会有明显的变化。
若设备绝缘只是局部缺陷，而两极之间仍保持有部分良好绝缘时。
绝缘电阻降低很少，甚至不发生变化。
因此不能检出这种局部的缺陷。
绝缘材料的绝缘电阻并不是一个恒定的值，当绝缘材料吸收水份或表面有灰尘或瓷件表面有污垢时，绝缘材料的绝缘电阻就会大大地降低。
绝缘电阻之所以会降低是由于吸收水份受脏后相当于并联了一个相当数值的电阻，使绝缘材料的总电阻下降。
绝缘电阻降低后泄漏电流就增大。
所以绝缘电阻可以判断内部绝缘材料是否受潮，或外绝缘表面是否有缺陷。
对外绝缘而言，如果擦干净后，即可恢复其绝缘性能，说明不了外绝缘的绝缘性能本质。
对内绝缘而言，也不能表示其老化程度与损伤情况(这些绝缘性能要由介质损失角及局部放电试验来测定)。
所以绝缘电阻，吸收比试验，极化指数是一项在低电压下测定的绝缘性能。
为什么要测量吸收比
为什么要测量吸收比
什幺是吸收比
吸收比是用于电力系统中对电气设备绝缘检查的一个功能性分支，除了吸收比之外，与吸收比相关的还有一个“极化指数”，吸收比的必要性是根据被试对象的情况而决定，所以经常在现场看到有的试品做吸收比和极化指数，有的并没有做，我们简单介绍一下吸收比的必要性，也就是为什幺要测量吸收比。
吸收比的必要性
在电力试验设备中，像塑料、瓷瓶等在直流电压作用下，其电导电流瞬间即可达到稳定值，绝缘电阻值通过显示屏幕直接读取即可，但对于发电机、变压器、电动机、电缆等电气设备，它们的绝缘是由复合介质构成，测量吸收比能够发现绝缘受潮情况，反映整体和局部缺陷等绝缘情况，由于吸收电流随时间变化，所以在测试绝缘电阻和泄漏电流时要规定时间。
吸收现象和技术标准
在直流电压作用下，会产生多种极化现象，极化开始时电流很大，随着加压时间的增大，电流值下降，绝缘电阻相应增大，这种现象称为吸收现象，我们所说的吸收比是单位时间内的比值，根据预防性试验要求，吸收比的时间是60秒与15秒的绝缘电阻之比，吸收比的结果参考应该结合设备所处的具体环境综合性考虑。
影响绝缘电阻测量结果的因数
影响绝缘电阻测量结果的因素主要有温度、湿度和放电时间，由于温度升高使介质极化加剧，致使电导增加、电阻降低，因而绝缘电阻随温度升高而降低，绝缘因表面吸潮或瓷绝缘表面形成水膜也会使绝缘电阻显着降低，此。
变压器绝缘电阻、吸收比、极化指数的检测
变压器绝缘电阻、吸收比、极化指数的检测绝缘电阻试验是对变压器主绝缘性能的试验，吸收比和极化指数能够反映变压器绝缘受潮问题，是变压器诊断受潮故障的重要手段。
标签：绝缘电阻；吸收比和极化指数绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等因素影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，主变压器能否投运的主要参考数据之一。
一、变压器绝缘电阻试验类型电力变压器的绝缘电阻试验：中小型变压器一般采用测量一分钟的直流电阻值即可；大型变压器采用测量吸收比值即：R60 / R15来判断；对特大型变压器，则应采用极化指数（R600 / R60）的测定来判断变压器的绝缘。
吸收比的测量可以反映变压器是否受潮，但特大型变压器往往会出现绝缘电阻绝对值较大时，吸收比反而偏小。
采用极化指数的测量，有助于正确判断上述所遇到的问题。
为了比较不同温度下的绝缘电阻值，GB / T6451——1999国家标准夫定了不同温度t下测量的绝缘电阻值R60换算到标准温度（20℃）时的换算公式当t20℃R20 = A Rt式中A为换算系数，具体见下表绝缘电阻换算系数表温度差℃5 10 15 20 25 30 35 40 45 50 55 60系数 A 1.2 1.5 1.8 2.3 2.8 3.4 4.1 5.1 6.2 7.5 9.2 11.2DL / T596—1996规程规定吸收比（10～30℃）不低于1.3和极化指数不低于1.5，且对吸收比和极化指数不进行温度换算。
在判断时，新的预试规程规定：吸收比与极化指数中任一項，达到上述要求，均应为符合标准。
美国按极化指数判断变压器绝缘状况的参考标准如下：美国“变压器维护指南”推荐参考标准表变压器绝缘状态极化指数良好>2较好 1.25～2一般 1.1～1.25不良1～1.1危险<1二、变压器绝缘电阻的度验方法测量部位1、二绕组变压器，应分别测量：高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地。
为什么要测量电力设备的吸收比
为什么要测量电力设备的吸收比?
对电容量比较大的电力设备，在用兆欧表测其绝缘电阻时，把绝缘电阻在两个时间下读数的比值，称为吸收比。
按规定吸收比是指60s 与15s时绝缘电阻读数的比值，它用下式表示：K＝R″60／R″15测量吸收比可以判断电力设备的绝缘是否受潮，这是因为绝缘材料干燥时，泄漏电流成分很小，绝缘电阻由充电电流所决定。
在摇到15s时，充电电流仍比较大，于是这时的绝缘电阻R″15就比较小；摇到60s 时，根据绝缘材料的吸收特性，这时的充电电流已经衰减，绝缘电阻R″60就比较大，所以吸收比就比较大。
而绝缘受潮时，泄漏电流分量就大大地增加，随时间变化的充电电流影响就比较小，这时泄漏电流和摇的时间关系不明显，这样R″60和R″15就很接近，换言之，吸收比就降低了。
这样，通过所测得的吸收比的数值，可以初步判断电力设备的绝缘受潮。
吸收比试验适用于电机和变压器等电容量较大的设备，其判据是，如绝缘没有受潮K≥1.3。
而对于容量很小的设备(如绝缘子)，摇绝缘电阻只需几秒钟的时间，绝缘电阻的读数即稳定下来，不再上升，没有吸收现象。
因此，对电容量很小的电力设备，就用不着做吸收比试验了。
测量吸收比时，应注意记录时间的误差，应准确或自动记录15s和60s的时间。
对大容量试品，国内外有关规程规定可用极化指数R10min／R1min来代替吸收
比试验。
吸收比和极化指数的意义
吸收比和极化指数的意义
吸收比和极化指数是描述物质光学性质的两个重要参数。
吸收比是指物质对光的吸收能力与传播能力之比，它能够指示物质的颜色和透明度。
在实际应用中，吸收比常常用来评价光学材料的透明度和光学性能。
极化指数则是描述物质在电磁场中的响应能力，它是物质对光的折射率和散射能力之比。
极化指数可以用来研究物质的结构和性质，对于光学传输和光学器件的设计也有重要的参考价值。
在光学测量和分析中，吸收比和极化指数是两个重要的物理量，它们可以通过各种实验方法进行测量和计算。
同时，吸收比和极化指数还有很多应用领域，如光学通信、光学显示、光学计算等，它们的意义和作用也越来越受到人们的关注和重视。
- 1 -。
吸收比范围
吸收比范围
解析：
吸收比是指电阻吸收的能量与其电阻值之比，用于判断电阻质量的好坏。
通常情况下，吸收比范围在0.2到0.8之间。
如果吸收比大于0.8，则表明电阻质量较好，具有较低的电阻值和较低的电阻温度系数；如果吸收比小于0.2，则表明电阻质量较差，具有较高的电阻值和较高的电阻温度系数。
因此，在选择电阻时，需要根据实际应用场景选择合适的吸收比范围。
吸收比是用于电力系统中对电气设备绝缘检查的一个功能性分支，除了吸收比之外，与吸收比相关的还有一个“极化指数”。
在电力试验设备中，像塑料、瓷瓶等在直流电压作用下，其电导电流瞬间即可达到稳定值，绝缘电阻值通过显示屏幕直接读取即可，但对于发电机、变压器、电动机、电缆等电气设备，它们的绝缘是由复合介质构成，测量吸收比能够发现绝缘受潮情况，反映整体和局部缺陷等绝缘情况，由于吸收电流随时间变化，所以在测试绝缘电阻和泄漏电流时要规定时间。
配电变压器绝缘电阻、吸收比、极化指数测量及合格标准
图1测量变压器绕组的绝缘电阻、吸收比和极化指数
测量时，应停电并将各绕组与电网断开，兆欧表的L端接变压器的一侧绕组（例如低压绕组），E端接外壳，外壳应接地，其他绕组和有关器件与外壳连接，例如测量低压绕组时，高压绕组、中压绕组和油箱等应与外壳连接。
测量高压线路时，应设法将测量引线架空，以保证测量结果的可靠性。
2.测量仪表的选用原则
测量绝缘电阻的仪器叫绝缘电阻表，习惯称为兆欧表或高阻计，对用手摇发电的传统式兆欧表，又习惯称为“摇表”，兆欧表的规格是用其发出的额定电压值来规定的，例如1000V的兆欧表所发出的电压额定值即为1000V。
测量变压器的绝缘电阻时，应根据被测变压器的电压等级来选择兆欧表的规格。对于10kV及以下的变压器，应使用规格为1000V的兆欧表；对于35kV及以上的变压器，应使用规格为2500V的兆欧表。口诀“三五以上两千五，十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”；“两千五”和“一千”即指应选用兆欧表的规格（电压等级）分别为2.5kV和1kV。
另外，变压器的绝缘电阻与绕组的温度有关，一般情况下，温度升高时，绝缘电阻降低，反之绝缘电阻增加。两者关系的数学表达式如下：
式中RM1——温度为θ1（℃）时的绝缘电阻（MΩ）；
RM2——温度为θ2（℃）时的绝缘电阻（MΩ）；
N——与材料有关的常数，对于油浸式电力变压器通常取N＝58；
e——常数，e＝2.718。
对仪表本身没有自动放电的兆欧表，测量完毕后，先用一个与外壳或地线相接的导线与被测绕组相接，对地放电之后，再拆除测量引线，否则有可能被电击。
5.对绝缘电阻测量结果的判定
由于变压器结构尺寸和使用绝缘材料不同，使得绝缘电阻的测定值分散性很大，很难给出一个统一的合格判定标准，在相关规程中也不作硬性规定。在实际测量判断时，主要是与同类变压器或同一变压器历次测量结果相比较，如减小较多，则应考虑该变压器的绝缘是否出现了问题。
吸收比极化指数
图 2—7 直流电压作用下绝缘介质中的等值电流 i－总电流； i1－吸收电流；i2 充电电流；i3 泄漏电流
变压器的绝缘电阻是表征同一直流电压下，不同加压时间所呈现的绝缘特性 变化。绝缘电阻的变化决定于电流 i 的变化，它直接与施加直流电压的时间有关， 一般均统一规定绝缘电阻的测定时间为一分钟。因为，对于中小型变压器，绝缘 电阻值一分钟即可基本稳定；对于大型变压器则需要较长时间才能稳定。产品不 同，绝缘电阻随时间的变化曲线也不同，但曲线形状大致相同，如图 2—8 所示。
当 t<20℃时
表 2－16 测绝缘电阻值时换算系数表
温度 5 10 1 1.2 1.5 1.8 2.3 2.8 3.4 4.1 5.1 6.2 7.5 9.2 11.2 系数
注 中间温度差值的换算系数可用插值法求取。
DL／T 596—1996 规程规定吸收比(10—30℃范围)不低于 1．3 或极化指数 不低于 1．5，且对吸收比和极化指数不进行温度换算。在判断时，新的预试规 程规定吸收比或极化指数中任——项，达到上述相应的要求都作为符合标准。国 外按极化指数判断变压器绝缘状况的参考标准如表 2—17 所示
第一节 短路故障案例
一、老厂主变压器多次过流重合动作绕组变形
(1)案例。我厂老厂＃7 机 31.5MVA、110kV 变压器(SFSZ 8—31500/110)发 生短路事故，重瓦斯保护动作，跳开主变压器三侧开关。返厂吊罩检查，发现 C 相高压绕组失团，C 相中压绕组严重变形，并挤破囚扳造成中、低压绕组短路； C 相低压绕组被烧断二股；B 相低压、中压绕组严重变形；所有绕组匝间散布很 多细小铜珠、铜末；上部铁芯、变压器底座有锈迹。
事故发生的当天有雷雨。事故发生前，曾多次发生 10kV、35kV 侧线路单相 接地。13 点 40 分 35kV 侧过流动作，重合成功；18 点 44 分 35kV 侧再次过流动 作，重合闸动作，同时主变压器重瓦斯保护跳主变压器三侧开关。经查 35kV 距 变电站不远处 B、C 相间有放电烧损痕迹。
主变试验
主变常见的高压试验：一、测量绕组连同套管的绝缘电阻、吸收比和（或）极化指数试验目的：对检查变压器整体的绝缘状况具有较高的灵敏度，能有效地检查出变压器绝缘整体受潮、部件表面受潮或脏污、以及贯穿性的集中性缺陷。
例如，各种贯穿性短路、瓷件破裂、引线接壳等现象。
吸收比、极化指数：变压器绝缘电阻取决于变压器纸和油的状况，还取决于结构尺寸，并随时间增加而增大，因此单纯的绝缘电阻值不是判别绝缘状况的理想指标。
实测表明，用吸收比和极化指数更能反映变压器的绝缘受潮情况。
吸收比K为60s绝缘电阻值与15s绝缘电阻值之比，吸收比在一定程度上反映了绝缘是否受潮。
极化指数PI为10min绝缘电阻值与1min绝缘电阻值之比随着变压器电压的提高、容量的增大，在吸收比测量中出现绝缘电阻高、吸收比反而不合格的不合理现象，这是因为变压器干燥工艺的提高，油纸绝缘材料的改善，变压器大型化，吸收过程明显变长，出现绝缘电阻提高、吸收比小于的情况，可以用极化指数来判断变压器绝缘是否受潮。
二、测量铁心的绝缘电阻试验目的：铁心的绝缘电阻反映铁心与地电位的金属件之间的绝缘情况，包括铁心与油箱、穿心螺栓、上下夹件、绑扎钢带、钢压板、磁屏蔽等之间的绝缘，从而判断铁心与这些部件之间的绝缘是否劣化或短路，反映出铁心是否存在多点接地现象。
如果铁心有两点或两点以上接地，则铁心中磁通变化时就会在接地回路中有感应出环流。
这些环流将引起空载损耗增大，铁心温度升高。
若两个接地点间包含的铁心片越多，短接的回路越大，环流也越大。
当环流足够大时，将烧毁接地片或铁心产生故障。
因此，铁心必须接地，且只能一点接地。
测得的绝缘电阻与历次测量数据相比无显着差别，则认为铁心对地绝缘良好。
若绝缘电阻下降较多，则说明铁心对地绝缘下降；若绝缘电阻为零，则说明存在铁心多点接地现象。
三、测量绕组连同套管的介质损耗及电容量油纸绝缘是有损耗的，在交流电压作用下有极化损耗和电导损耗，通常用tgδ来描述介质损耗的大小，且tgδ与绝缘材料的形状、尺寸无关，只决定于绝缘材料的绝缘性能，所以作为判断绝缘状态是否良好的重要手段之一。
