沥青路面贝克曼梁弯沉仪测试弯沉 贝克曼梁弯沉

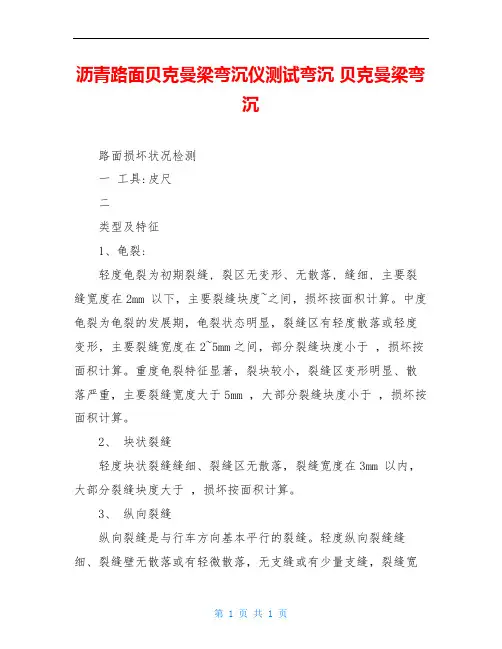

沥青路面贝克曼梁弯沉仪测试弯沉贝克曼梁弯沉路面损坏状况检测一工具:皮尺二类型及特征1、龟裂:轻度龟裂为初期裂缝, 裂区无变形、无散落, 缝细, 主要裂缝宽度在2mm 以下，主要裂缝块度~之间，损坏按面积计算。
中度龟裂为龟裂的发展期，龟裂状态明显，裂缝区有轻度散落或轻度变形，主要裂缝宽度在2~5mm之间，部分裂缝块度小于，损坏按面积计算。
重度龟裂特征显著，裂块较小，裂缝区变形明显、散落严重，主要裂缝宽度大于5mm ，大部分裂缝块度小于，损坏按面积计算。
2、块状裂缝轻度块状裂缝缝细、裂缝区无散落，裂缝宽度在3mm 以内，大部分裂缝块度大于，损坏按面积计算。
3、纵向裂缝纵向裂缝是与行车方向基本平行的裂缝。
轻度纵向裂缝缝细、裂缝壁无散落或有轻微散落，无支缝或有少量支缝，裂缝宽度在3mm 以内，损坏按长度计算，检测结果要用影响宽度换算成面积。
重度纵向裂缝缝宽，裂缝壁有散落、有支缝，主要裂缝宽度大于3mm ，损坏按长度计算，检测结果要用影响宽度换算成面积。
4、横向裂缝横向裂缝是与行车方向基本垂直的裂缝。
轻度横向裂缝缝细、裂缝壁无散落或有轻微散落，裂缝宽度在3mm 以内，损坏按长度计算，检测结果要用影响宽度换算成面积。
重度横向裂缝缝宽、裂缝贯通整个路面、裂缝壁有散落并伴有少量支缝，只要裂缝宽度大于3mm ，损坏按长度计算，检测结果要用影响宽度换算成面积。
5、坑槽轻度坑槽坑浅，有效坑槽面积在㎡以内，损坏按面积计算。
重度坑槽坑深，有效坑槽面积大于㎡，损坏按面积计算。
6、松散轻度松散为路面细集料散失、脱皮、麻面等表面损坏，损坏按面积计算。
重度松散为路面粗集料散失、脱皮、麻面、露骨，表面剥落、有小坑洞，损坏按面积计算。
7、沉陷沉陷为大于10mm 的里面局部下沉。
轻度沉陷在10~25mm之间，正常行车无明显感觉，损坏按面积计算。
重度沉陷深度大于25mm ，正常行车有明显感觉，损坏按面积计算。
8、车辙车辙为轮迹处深度大于10mm 的纵向带状凹槽。
贝克曼梁测定路基路面回弹弯沉的试验方法
贝克曼梁测定路基路面回弹弯沉的试验方法1 目的和适用范围本方法适用于测定各类路基路面的回弹弯沉以评定其整体承载能力，可供路面结构设计使用。
沥青路面的弯沉检测以沥青层平均温度20℃时为准，当路面平均温度在20℃±2℃内可不修正，在其他温度测定时，对沥青层厚度大于5cm的沥青路面，弯沉值应予温度修正。
2 仪具与材料技术要求本试验需要下列仪具与材料；1）标准车：双轴，后轴双侧4轮的载重车，测试车公应采用后轴的BZZ-100的汽车。
2）路面弯沉仪，由贝克曼梁百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂(接触路面)与后臂(装百分表)长度比为2:1。
弯沉仪长度有两种：一种长度为米，前后臂分别为和；另一种加长的弯沉仪长米，前后臂分别为和。
当在半钢性基层沥青路面或水泥混凝土路面上测定时，应采用长度为的贝克曼梁弯沉仪；对柔性基层或混合结构沥青路面可采用长度为的贝克曼梁弯沉仪测定。
弯沉采用百分表量得，也可用自动记录装置进行测量。
3）路表温度计，分度不大于是1℃。
4）其它：皮尺、口哨、白油漆或粉笔，指挥旗等3 试验方法准备工作1）检查并保持测定用标准车的车况及刹车性能良好，轮胎胎压符合规定充气压力。
2）向汽车车槽中装载(铁块或集料)，并用地中衡称量后轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重不得变化。
3）测定轮胎接地面积，在平滑的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格上印上轮胎印痕，用求积仪或数方格的方法，测算轮胎接地面积，准确至平方厘米。
4）检查弯沉仪百分表量测灵敏情况。
5）当为沥青路面时，用路表温度计测定试验时气温及路表温度(一天中气温不断变化，应随时测定)，并通过气象台了解前5天的平均气温(日最高气温与最低气温的平均值)。
6）记录沥青路面修建或改建时材料、结构、厚度、施工及养护等情况。
路面回弹弯沉测试步骤：1）在测试路段布置测点，其距离随测试需要而定。
贝克曼梁测定路基路面回弹弯沉试验
贝克曼梁测定路基路面回弹弯沉试验一、目的和要求1．本方法适用于测定各类路基路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
2. 沥青路面的弯沉以路表温度20℃时为准，在其他温度测试时，对厚度大于5cm的沥青路面，弯沉值应予温度修正。
二、实验装置1.标准车：双轴、后轴双侧4轮的载重车，其标准轴荷载、轮胎尺寸、轮胎间隙与轮胎气压等主要参数应符合表2-1的要求。
