供水管道非开挖修复技术应用研究

供水管道非开挖修复技术应用研究摘要：通过工程实施案例对供水非开挖修复技术进行介绍，分析其优缺点，最后依据目前现状，提出该技术未来发展方向。

关键词：非开挖、供水管道、全结构、半结构、非结构1、背景城市供水管网是现代化城市运维中不可缺少的重要基础设施，是维系城市运营安全有序和可持续发展的重要支撑，是衡量现代化城市水平的重要标志。

目前，我国大多数城市供水管道的更新修复都是采取对路面进行开挖，成槽后重新埋管的方法，然而上海作为国际化大都市，在加快“五个中心”建设过程中，供水管网的新建、拆除、改建面临着城市交通压力大、环保要求严格、道路施工手续难办、市民生活品质要求高等诸多困难和挑战。

上述问题的出现，使得如何低成本、有效地修复管道同时减少对社会的影响是目前市政工程供水领域建设中亟需考虑的内容。

随着科学技术的进步，近几年来非开挖修复技术应运而生。

非开挖修复技术不仅要对管道进行有效地修复，还要延长管道的使用寿命。

对该技术进行应用分析研究，对城市供水管道的修复工作发展具有非常重要的意义。

2、管道缺陷在详细介绍供水领域非开挖修复技术之前，首先要了解非开挖修复的使用修复功能，非开挖修复技术要解决病害管道哪些问题。

在地下长久运行的供水管道由于管道沉降、安装方式不规范、地下运行状态发生改变等因素往往会产生以下两种缺陷：管道结构性缺陷和管道功能性缺陷。

管道结构性缺陷主要是由于管道的结构功能缺失导致的，一般包括：管道沉降变形、管壁内腐蚀、管道接口密封不严、管道偏离错位、管道接口脱节和管道成型裂缝等六种缺陷；管道一旦产生结构性缺陷，往往会导致管道因无法正常承压造成突然爆管、地下水侵入管道造成对管内自来水水质的污染以及管内水源渗出管道造成渗漏水量等事故。

管道功能性缺陷主要是由管道的结构功能缺失以及管道长久淤积腐蚀造成的功能受损，一般包括：上游水源浮渣堆积、管道内障碍物、管道漏失和管道沉积物等4种缺陷；管道内出现了功能性缺陷往往会导致供水管道里由于水质浑浊、地下水污染、微生物聚集等状况造成的水质不达标以及渗漏水量造成的水压下降等不利危害。

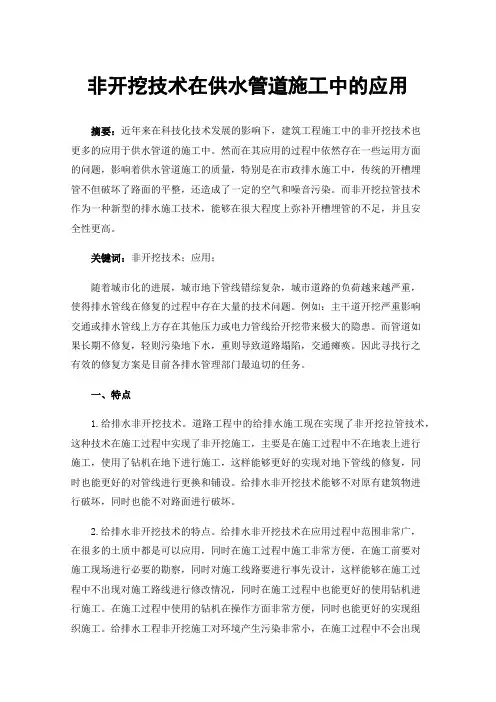

非开挖技术在供水管道施工中的应用

非开挖技术在供水管道施工中的应用摘要：近年来在科技化技术发展的影响下，建筑工程施工中的非开挖技术也更多的应用于供水管道的施工中。

然而在其应用的过程中依然存在一些运用方面的问题，影响着供水管道施工的质量，特别是在市政排水施工中，传统的开槽埋管不但破坏了路面的平整，还造成了一定的空气和噪音污染。

而非开挖拉管技术作为一种新型的排水施工技术，能够在很大程度上弥补开槽埋管的不足，并且安全性更高。

关键词：非开挖技术；应用；随着城市化的进展，城市地下管线错综复杂，城市道路的负荷越来越严重，使得排水管线在修复的过程中存在大量的技术问题。

例如：主干道开挖严重影响交通或排水管线上方存在其他压力或电力管线给开挖带来极大的隐患。

而管道如果长期不修复，轻则污染地下水，重则导致道路塌陷，交通瘫痪。

因此寻找行之有效的修复方案是目前各排水管理部门最迫切的任务。

一、特点1.给排水非开挖技术。

道路工程中的给排水施工现在实现了非开挖拉管技术，这种技术在施工过程中实现了非开挖施工，主要是在施工过程中不在地表上进行施工，使用了钻机在地下进行施工，这样能够更好的实现对地下管线的修复，同时也能更好的对管线进行更换和铺设。

给排水非开挖技术能够不对原有建筑物进行破坏，同时也能不对路面进行破坏。

2.给排水非开挖技术的特点。

给排水非开挖技术在应用过程中范围非常广，在很多的土质中都是可以应用，同时在施工过程中施工非常方便，在施工前要对施工现场进行必要的勘察，同时对施工线路要进行事先设计，这样能够在施工过程中不出现对施工路线进行修改情况，同时在施工过程中也能更好的使用钻机进行施工。

在施工过程中使用的钻机在操作方面非常方便，同时也能更好的实现组织施工。

给排水工程非开挖施工对环境产生污染非常小，在施工过程中不会出现很多粉尘和噪声。

非开挖施工技术在施工过程中不用对土方进行很多的挖填，因此安全性和可靠性是非常高。

非开挖施工人员只要在地面进行操作就可以完成施工，因此，能够更好的提高施工安全系数，同时进行焊接作业也是在地面进行的，这样能够更好的保证焊接的质量，同时也能更好的保证整个施工工程的质量。

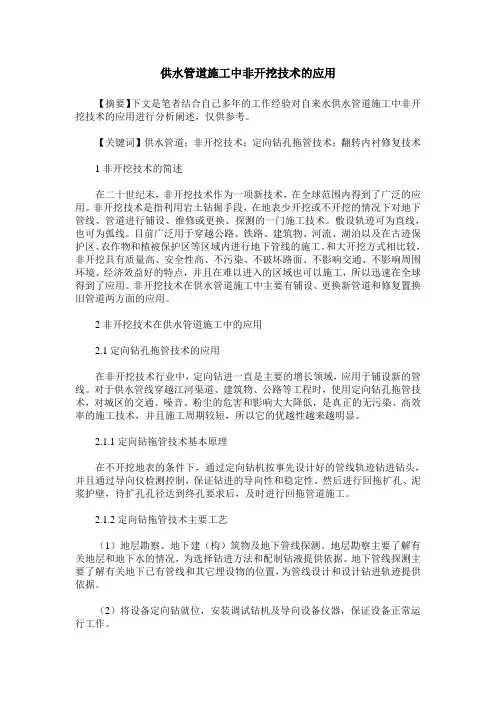

供水管道施工中非开挖技术的应用

供水管道施工中非开挖技术的应用【摘要】下文是笔者结合自己多年的工作经验对自来水供水管道施工中非开挖技术的应用进行分析阐述，仅供参考。

【关键词】供水管道；非开挖技术；定向钻孔拖管技术；翻转内衬修复技术1非开挖技术的简述在二十世纪末，非开挖技术作为一项新技术，在全球范围内得到了广泛的应用。

非开挖技术是指利用岩土钻掘手段，在地表少开挖或不开挖的情况下对地下管线、管道进行铺设、维修或更换、探测的一门施工技术。

敷设轨迹可为直线，也可为弧线。

目前广泛用于穿越公路、铁路、建筑物、河流、湖泊以及在古迹保护区、农作物和植被保护区等区域内进行地下管线的施工。

和大开挖方式相比较，非开挖具有质量高、安全性高、不污染、不破坏路面、不影响交通、不影响周围环境、经济效益好的特点，并且在难以进入的区域也可以施工，所以迅速在全球得到了应用。

非开挖技术在供水管道施工中主要有铺设、更换新管道和修复置换旧管道两方面的应用。

2非开挖技术在供水管道施工中的应用2.1定向钻孔拖管技术的应用在非开挖技术行业中，定向钻进一直是主要的增长领域，应用于铺设新的管线。

对于供水管线穿越江河渠道、建筑物、公路等工程时，使用定向钻孔拖管技术，对城区的交通、噪音、粉尘的危害和影响大大降低，是真正的无污染、高效率的施工技术，并且施工周期较短，所以它的优越性越来越明显。

2.1.1定向钻拖管技术基本原理在不开挖地表的条件下，通过定向钻机按事先设计好的管线轨迹钻进钻头，并且通过导向仪检测控制，保证钻进的导向性和稳定性。

然后进行回拖扩孔、泥浆护壁，待扩孔孔径达到终孔要求后，及时进行回拖管道施工。

2.1.2定向钻拖管技术主要工艺（1）地层勘察、地下建（构）筑物及地下管线探测。

地层勘察主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。

地下管线探测主要了解有关地下已有管线和其它埋设物的位置，为管线设计和设计钻进轨迹提供依据。

（2）将设备定向钻就位，安装调试钻机及导向设备仪器，保证设备正常运行工作。

关于非开挖技术在供水管道施工中的应用

关于非开挖技术在供水管道施工中的应用摘要：随着连云港城市建设的快速发展，非开挖技术作为一种新型施工技术，被越来越多地应用在供水管道中。

下文笔者主要探讨了非开挖技术施工技术，并深入地研究了其在供水管道中的应用，逐步善本城市的基层建设。

关键词：非开挖技术；供水管道；施工技术；应用0前言非开挖技术是指通过导向、定向钻进等手段，在地表极小部分开挖的情况下（一般指入口和出口小面积开挖），敷设、更换和修复各种地下管线的施工新技术，对地表干扰小，因此具有较高的社会经济效果。

主要包括水平定向钻进、顶管、微型隧道、爆管、冲击等技术方法。

1 非开挖技术施工方法1.1 导向钻管法的施工工艺地质勘察穿越曲线设计———测量磁方位角———钻机就位——钻导向孔———扩孔———回拖———环境保护———地貌恢复1.2 导向钻管法的工作原理水平导向钻机的工作原理是：在施工时，按照设计的钻孔轨迹(一般为弧形)，采用可从地表钻进的钻机先钻一个近似水平的导向孔，然后在导向钻头后换上大直径的扩孔钻头和直径小于扩孔钻头的待铺设工作管线，然后进行反向扩孔，同时将待铺管线回拉入钻孔内，当全部钻杆被拖回时，铺管工作同时也就完成了。

此工程根据地质情况计划采用分级扩孔，共分2 级扩孔，再回拖管线的方法，进行穿越施工。

1.3 设备就位、安装、调试钻机就位前对机施工场地进行平整(20m×30m)，保证设备通行及进出场。

设备及材料存放场地须高出自然地面不小于15cm，推平、碾压，并设断面不小于0．3m×0．3m 的边沟。

打好轴线后，根据入土点、入土角度结合现场实际情况使钻机准确就位。

钻机设备、泥浆设备、固控设备安装完成后，对设备进行调试、检查、测试，确保设备安全运行。

控向设备仪器安装完成后，对其进行调试，确保导向孔的精度。

1.4 钻导向孔钻导向孔的成功与否关键在于如何防止塌方的问题，故此在钻导向孔时按照地质构造的不同详细制定出合理的泥浆配比方案，规定在不同的地质情况下选用不同的泥浆配方，该工程中需加适量大分子聚合物及一些多功能处理剂，增加泥浆的粘度、降低泥浆的失水，使其性能控制在密度1．02-1．05g/cm。

供水管道非开挖修复技术研究应用

供水管道非开挖修复技术研究应用供水设施是城市基础设施的重要组成部分，也是生产生活、经济社会发展的基础保障。

市政供水管网构成了城市供水系统的主脉络，更是城市重要的地下生命线工程。

城市供水事业的高质量发展，供水水质从源头到龙头的全方位保障提升，以及新工艺、新材料、新技术的创新应用，应作为一项长期发展事业贯穿城市发展的始终。

一、项目背景江苏某地一根DN500市政供水管线主要承担老城区的配水任务，管道于90年代初投入使用，管材为灰口铸铁管。

管线日常运维巡查中，发现该段给水管线老化严重，管道外壁出现腐蚀状况，经管道CCTV检测发现内部存在暗漏点，为消除供水安全隐患，提高片区供水安全性，需对该管线进行升级改造。

二、方案比选（一）工程概况本项目管线全长1.3KM，项目总投资300万元。

工程于2021年5月开工建设，2021年9月完工通水，2021年底通过竣工验收。

此段改造管线位于老城区，来往车流量大，沿线多为企事业单位和商户零售店，煤气管、通讯管线、雨污水等地下管线错综复杂，给开挖排管带来难度和风险隐患。

（二）非开挖修复工艺论证项目组工作人员多次踏勘现场，并结合本项目实际，对重新开挖排管和hdpe内衬非开挖修复工艺进行调查研究和论证分析，相关分析比较内容见下表：综合分析以上八个关键环节，并经多方考察调研，项目组决定采用hdpe内衬非开挖修复技术。

三、工艺特点hdpe内衬非开挖修复技术在国内供水行业应用逐年增多，其工艺创新和主要技术有以下三个方面：（一）PIG管道清洗技术本项目采用牵引式钢丝刷清洗球清洗技术，它是在PIG物理清管技术的基础上，根据管道实际情况和多次施工经验而研发的新型清管技术，它特别适用于市政管道除垢清洗，具有除垢效率高、施工安全性高及清洗费用低等特点。

它的主要原理是由牵引绞车上的钢丝绳拖动安装于待清洗管道内部的清管球，清管球运动过程中将管道内壁上的垢刮擦下来，从而达到管道内壁无杂物、无毛刺，通过管道CCTV成像系统进行检查后进入下一道工序。
