电子听诊器的设计
幼儿园教案听诊器
幼儿园教案听诊器一、教学内容本节课的教学内容来自小学科学教材第五册第四章“声音的世界”。
该章节主要介绍声音的产生、传播和感知，以及听诊器的原理和使用方法。
二、教学目标1. 让学生了解声音的产生、传播和感知的基本原理。
2. 使学生掌握听诊器的使用方法，能够通过听诊器分辨不同声音。
3. 培养学生的观察能力、动手操作能力和团队协作能力。
三、教学难点与重点重点：声音的产生、传播和感知原理，听诊器的使用方法。
难点：声音的传播速度和听诊器在不同环境下的使用效果。
四、教具与学具准备教具：多媒体课件、听诊器、气球、尺子、纸杯等。
学具：记录本、画笔、剪刀、胶水等。
五、教学过程1. 实践情景引入：让学生听取不同场景下的声音，如教室、操场、家中等，感受声音的多样性和特点。
2. 声音的产生：讲解声音是由物体振动产生的，振动停止，声音消失。
通过气球爆炸、尺子振动等实例让学生直观地了解振动与声音的关系。
3. 声音的传播：介绍声音在空气、水和固体中的传播速度，以及听诊器的工作原理。
让学生分组实验，观察声音在不同介质中的传播效果。
4. 声音的感知：讲解人耳如何感知声音的音调、响度和音色。
通过听诊器示范，让学生学会用听诊器分辨不同声音。
5. 听诊器使用方法：讲解听诊器的结构、功能和正确使用方法。
让学生分组练习，互相检查心跳和呼吸声。
6. 随堂练习：让学生用听诊器听辨不同声音，如心跳、呼吸、流水等，并记录下来。
六、板书设计板书内容：声音的产生振动声音的传播空气、水、固体声音的感知音调、响度、音色听诊器使用方法七、作业设计1. 画一画：用画笔和剪刀制作一个简易的听诊器，观察和记录不同声音的特点。
八、课后反思及拓展延伸1. 课后反思：本节课通过实践情景、实例讲解和分组实验，使学生掌握了声音的产生、传播和感知原理，以及听诊器的使用方法。
但在课堂时间内，部分学生对声音传播速度的理解不够深入，需要在课后加强巩固。
2. 拓展延伸：邀请医院专业人士进行专题讲座，让学生更直观地了解听诊器在医学领域的应用。
电子听诊器课程设计
电子听诊器课程设计一、课程目标知识目标：1. 学生能理解电子听诊器的基本工作原理，掌握其结构与功能。
2. 学生能够描述电子听诊器在医学诊断中的应用及其优势。
3. 学生能够了解电子听诊器的发展历程及其在医疗技术中的地位。
技能目标：1. 学生能够正确使用电子听诊器进行简单的心肺音听取，并分析听到的声音。
2. 学生能够通过实际操作，掌握电子听诊器的维护与保养方法。
3. 学生能够运用电子听诊器进行小组合作，完成给定的心肺音诊断任务。
情感态度价值观目标：1. 培养学生对医疗器械的兴趣，激发他们探索医疗科技的热情。
2. 增强学生的团队合作意识，培养在医疗诊断情境中的责任感。
3. 通过实际应用，让学生认识到科技发展对医疗行业的积极影响，增强对科技进步的信心。
本课程针对年级学生的认知特点，注重理论与实践相结合，通过操作电子听诊器，使学生将所学知识与实际应用紧密结合，培养他们的实践操作能力。
同时，课程强调学生在学习过程中的主动参与和合作，以培养学生的自主学习能力和团队协作精神。
通过本课程的学习，学生将能够达到上述具体的学习成果，为将来的医疗学习打下坚实基础。
二、教学内容1. 电子听诊器的基本原理：讲解电子听诊器的工作原理，包括声音的放大、滤波和传输过程。
- 教材章节：第三章“医疗器械原理”2. 电子听诊器的结构与功能：介绍电子听诊器的各个部分及其作用，如麦克风、放大器、滤波器、耳机等。
- 教材章节：第四章“电子听诊器结构与功能”3. 电子听诊器的使用方法：教授如何正确使用电子听诊器进行心肺音听取，包括听诊技巧和注意事项。
- 教材章节：第五章“电子听诊器的使用与操作”4. 电子听诊器的应用场景：分析电子听诊器在医疗诊断中的实际应用，如心脏疾病、肺部疾病的初步诊断。
- 教材章节：第六章“电子听诊器的临床应用”5. 电子听诊器的维护与保养：讲解电子听诊器的日常维护与保养方法，确保设备性能稳定。
- 教材章节：第七章“医疗器械的维护与保养”6. 实践操作：组织学生进行实际操作，分组进行心肺音听取练习，培养实际操作能力。

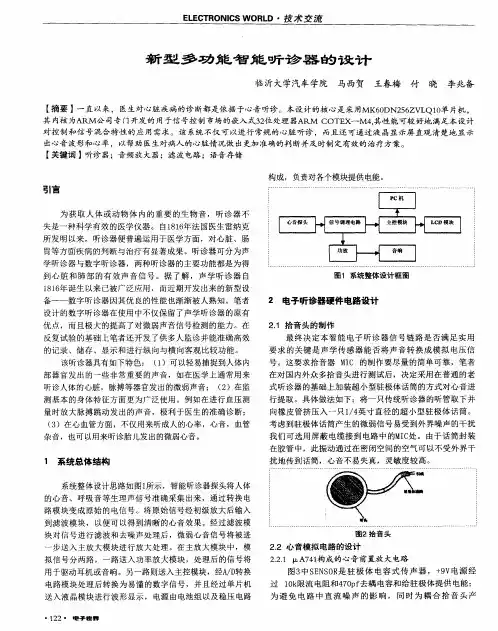

新型多功能智能听诊器的设计
老 一 １ ０
１ ）
卜
２
如 图３ 所示 ，放 大倍 数 ＝ － １ ０ 。
２ ． ２ ． ２ 滤 波 电路
考虑 到 昕诊器 实 际应 用 的环 境拾 音器检 测 出的心 音 信 号 必然会 含有很 多 噪声 。为 了得 到 比较 纯正 的心音 信
号 ，必须设 法去 除这些 噪声 ， 以保证 心音 最大程 度 的不
路模块变成原始 的电信号 。将原始信号经初级放大后输入 到滤波模块 ，以便可 以得到清晰的心音效果。经过滤波模
块对信 号进行 滤波和 去噪声处理后 ，微勇 蜀 心音信 号将被进
一
图２拾 音 头
步送 入主放 大模块进行放大处理 。在主放大模块 中，模
２ ＿ ２ 心 音 模 拟 电 路 的 设 计
的记录 、储存 、显示和进行纵 向与横 向客观 比较功能 。 该听诊器具有如下特色 ： （ １ ）可 以轻 易捕捉到人体 内 部器 官发 出的一些非常重要 的声音 ，如在医学上通常用来 听诊人体的心脏 ，脉搏等器官发出的微弱声音； （ ２ ）在监
２ 电子听诊器硬件 电路设计
２ ． １拾 音头的制作
生 的交流 小信 号 以便 传送给 后面 的运 算放大 器进 行 电压
放 大 ，需 要在 电路 中串连 一个 ４ ７ ３ ｐ ｆ 的 电容 ［ ２ ］ ；其 中要 改变交流 信号 的放大倍 数 只需改变 Ｒ ５ 和Ｒ ６ 的 比值 可参式
３ —
其 内核 为Ａ ＲＭ公 司 专 门开 发 的 用 于信 号 控 制 市 场 的嵌 入 式 ３ ２ 位 处 理 器Ａ ＲＭ Ｃ ＯＴ Ｅ Ｘ － Ｍ４ ， 其 性 能 可较 好 地 满 足 本 设 计
对控制 和信 号混合特性 的应用 需求。该 系统不仅 可以进行 常规 的心脏 听诊 ，而且还 可通过液 晶显 示屏 直观清楚地 显示 出心音波形和心率 ，以帮助 医生对病人的心脏情况做 出更加 准确的判 断并及时制 定有效的治疗 方案 。 【 关键词 】听诊器 ；音频放大器 ；滤波 电路 ；语音存储
电子听诊器课程设计
电子听诊器课程设计《生物医学工程》课程设计报告题目: 电子听诊器设计班级: 生物医学工程08级学号:姓名:指导老师:日期: 2011年5月设计要求一、设计目的通过课程设计，了解听诊器的基本原理，熟练掌握传感器信号采集和电子电路的基本设计方法，将理论联系到实践中去，提高综合运用专业知识的能力。
二、设计任务和要求任务:设计一个电子听诊器要求:利用全指向性驻极体电容传声器(Omnidirectional Electret Condenser Microphone)作为拾音传感器，实现心脏跳动音的监听，并利用单片机将信号采集并通过RS232 口传送至PC机，以图形方式显示信号采集结果。
目录摘要 (I)Abstract ......................................................... I 1.引言 . (II)1.1 听诊器的发展简介 (II)1.2 电子听诊器基本原理 (II)1.3 驻极体电容传声器原理 ................................... III 2.设计 .. (V)2.1硬件电路设计 (V)2.2 软件设计 .............................................. VIII 3. 调试运行及结果 (1)3.1硬件原型 (1)3.2调试结果 (2)3.3上位机界面及运行结果 ...................................... 3 4.总结 .. (4)4.1 设计所做的工作 (4)4.2 不足与待改进之处 (4)4.3 设计心得体会 ............................................. 4 致谢 ............................................................. 5 参考文献 (5)摘要老的的听诊器听诊心音，虽然方法简单，但往往难以捕捉到人体内部脏器发出的一些微弱但却非常重要的生物声，致使医生无法及时做出诊断，且诊断的依据主要根据医师的经验，准确性较差。
幼儿园教案听诊器
幼儿园教案听诊器一、教学内容本节课选自幼儿科学启蒙教材《奇妙的声音》第三章第三节《听诊器的秘密》。
详细内容包括：了解听诊器的基本结构及其作用，探索声音的传播原理，通过实践操作，让幼儿感受声音的变化和听诊器在医疗领域的应用。
二、教学目标1. 知识目标：让幼儿了解听诊器的基本结构，理解声音的传播原理。
2. 技能目标：培养幼儿动手操作能力，激发幼儿对科学探索的兴趣。
3. 情感目标：培养幼儿关爱他人，尊重医务工作者的情感。
三、教学难点与重点教学难点：声音的传播原理以及听诊器的工作原理。
教学重点：听诊器的基本结构及其作用。
四、教具与学具准备教具：听诊器、小玩具、纸张、录音机、音箱等。
学具：每组一套听诊器、小玩具、纸张。
五、教学过程1. 实践情景引入教师扮演医生，为一名“病人”进行检查，引导幼儿观察听诊器的使用方法。
2. 例题讲解（1）教师通过提问，引导幼儿探讨听诊器的基本结构。
（2）教师讲解声音的传播原理，让幼儿理解听诊器的工作原理。
3. 随堂练习（1）让幼儿分组，用听诊器互相倾听心跳声，感受声音的变化。
（2）让幼儿用纸张捂住听诊器的一端，观察声音的变化，理解声音的传播原理。
4. 小结与拓展六、板书设计1. 听诊器的基本结构2. 声音的传播原理3. 听诊器的作用七、作业设计1. 作业题目：画一画你心中的听诊器。
2. 答案：幼儿自由发挥，画出心中的听诊器。
八、课后反思及拓展延伸1. 教师反思：本节课的教学效果是否达到预期，幼儿对听诊器的认识是否深刻。
2. 拓展延伸：组织幼儿参观医院，了解听诊器在医疗领域的实际应用，增强幼儿对医疗工作者的尊重和关爱。
重点和难点解析1. 教学难点与重点的确定2. 实践情景引入的设置3. 例题讲解的深度和趣味性4. 随堂练习的互动性和实践性5. 板书设计的信息准确性与直观性6. 作业设计的针对性和启发性7. 课后反思及拓展延伸的实际效果详细补充和说明：一、教学难点与重点的确定教学难点与重点的确定是整个教学设计的基础。
电子听诊器
电子听诊器的设计【摘要】声学听诊器是是大多数人所熟悉医用诊断工具。
这种听诊器听诊心音，是现在大多数医生所使用的，其使用简单，但对一些非常重要，却微弱的生物声是很难识别到的，导致医生无法及时，准确的做出诊断，对于这种听诊器，大多根据医师的经验，是好是坏不得而知。
而随着科学的进步，新一代听诊器—电子听诊器的问世将会解决现有的弊端，不管在准确性方面还是科学方面。
而心率，就是我们普遍所说的脉搏，在传统听诊器器中是不曾体现的，只能模糊地判断其跳动的快慢。
但是，它是在电子听诊器中所包含的基本功能之一，因为它是我们人体的一个重要参数之一，及时的检测是必要的。
【关键词】电子听诊器放大电路滤波电路单片机12864B目录1. 引言 (4)2. 系统方案分析与选择论证 (4)2.1 总方案设计 (4)2.2 心率波形显示部分系统方案设计 (4)2.2.1 接收发射模块 (4)2.2.2 显示模块 (4)2.3 监听部分方案设计 (5)2.4 心率波形显示系统最终方案及其原理 (5)2.4.1 信号采集模块及原理 (5)2.4.2 信号放大模块及原理 (6)3. 主要芯片介绍和系统模块硬件设计 (7)3.1 STC89C52RC (7)3.2 单片机最小系统复位、晶振电路简介 (8)3.3 放大电路 (9)3.4 显示模块 (10)4. 系统软件设计 (12)4.1 系统软件及其总流程图 (12)4.2 LCD12864显示程序流程图 (13)5. 硬件电路板设计 (14)5.1 单片机主控电路原理图及PCB图 (14)5.2 红外发射接收电路原理图及PCB图 (15)5.3 系统硬件制作 (16)5.4 硬件调试及其结果 (17)6. 总结 (17)参考文献 (18)1.引言在医学上，许多的临床疾病都会引起人的身体上许多生理参数的不断变化，对于生病的人来说，生理参数的不断变化也显示着它的病情好坏，严重不严重等等。
其中，心音是反映人体心脏和其呼吸系统是否正常的一项重要指标。
一种便携式电子听诊器的设计
作者简介
何航 勃，出生年月：１ ９ ８ ６ 年１ １ 月，性别 ：男，民族：汉族，籍贯 ：
图１ 电子听诊器软件流程固
陕西西安， 研 究方向： 检测理论 与过程控制 ， 单位名称 ： 长春理 工大学。
中图分类号 ：Ｒ１ ９ ７ ． ３ ９文献标识码 ：Ａ 文章编号 ：１ ０ ０ ９ — ４ ０ ６ ７ （ ２ ０ １ ３ ） ２ ３ — ２ ５ ２ ． ０ １
一
、
概 述
否同时为 １ ， 如果 以上两个标志同时为 １ ， 就开始数据的采集 、处理和显 示工作 ，一次只采集显示一个数据 ；最后又回到对启动采集标志和定时 完成标志的判断上 ，进行下一个数据的采集显示工作 ，整个软件就这样 循环运行。当然整个软件要运行起来 ，还需要 中断服务程序 的配合 ，我 们这里使用 了三个中断 ：外部中断 ２ 、定时器 ２ 、Ａ Ｄ转换完成 中断 ， 分 别控制三个标志 ：启动采集标志、定时完成标志 、 Ａ Ｄ转换完成标志。
图２ 电子 听诊器实物 图
系统设计中的软件部分 ，采用单片机语言编程。软件主要完成系统 指示灯的控制、 按键 的控制 、 对心音信号 的 Ａ Ｄ转换 、 对采集后数据的处 理、与液 晶模块的通信 和波形的显示 等功能 。本章首先介绍整个系统软 件的流程图 ， 描述系统的初始化工作 ， 然后 阐述系统软件对中断的处理 ， 最后解析数据采集 、 数据处理和数据显示等关键函数。系统软件的流程
首先用 函数对系统进行初始化 ， 其中主要包括对 Ａ Ｄ模块 、 中断计数 模块和 Ｉ ， ０ 模块进行初始化 ； 对液 晶模块的初始化工作 主要是波特率设
置、背光设置和灰度设置 ；然后去判断启动采集标 志和定时完成标 志是
电子听诊器完整版
河南工程学院课程设计电子听诊器的设计与制作学生姓名：吴倩文（201310711250）学院：电气信息工程学院专业班级：电子科学与技术1342 专业课程：自动检测课程设计指导教师：张秋慧201 6 年 6 月 3 日课程设计成绩评定标准及成绩等级：（优秀、良好、中等、及格、不及格）评阅人：职称：日期：年月日目录1 .引言 (4)1.1 课题目的与意义 (4)1.2电子听诊器基本原理 (4)1.3本设计的主要工作 (4)2 .设计方案 (5)2.1 方案一： (5)2.2方案二： (5)3. 硬件设计 (6)3.1前置放大电路 (6)3.2滤波电路 (6)3.3主要元器件的介绍 (7)3.3.1 STC89C51的引脚图和功能 (7)3.3.2 LM358N引脚图及特点 (8)3.3.3 LM393P引脚及功能 (9)3.3.4原器件清单： (9)4. 软件设计 (10)4.1单片机程序设计 (10)5.调试运行及结果 (12)5.1调试结果与分析： (12)5.2仿真原理图： (12)5.3信号调理电路 (12)6.总结 (13)6.1设计所做的工作 (13)6.2不足与待改进之处 (13)6.3设计心得体会 (13)1 .引言心音、呼吸音信号是重要的临床医学信号,是进行心脏疾病、呼吸系统疾病判别的重要依据,是医生进行病因、病灶分析的重要信息。
现如今,在心脏疾病和呼吸系统疾病诊断中,听诊仍旧是医生进行检查的主要手段,并且,听诊具有体外检查无创伤、便捷、经济等优点,是广为应用且不可替代。
传统的医用听诊器无放大作用，声音较微弱，受环境噪声的影响较大，电子听诊器采用多级低噪声放大器，其放大倍数适当，频响效果好，背景噪声小，有LED显示功能。
1.1 课题目的与意义通过课程设计，了解听诊器的基本原理，熟练掌握传感器信号采集和电子电路的基本设计方法，将理论联系到实践中去，提高综合运用专业知识的能力。
本次课程设计的电子听诊器包括放大电路、滤波电路、电压比较器电路，还包括输出端的音频放大器，此设备具有良好的分析波形能力，能够将设置好的频率段以外的声音频率滤除，故可以清晰的得到放大以后的心音信号，这样有助于医务人员提高初诊的准确度，也为进一步诊断做好了基础。
基于Zigbee的无线电子听诊器设计
关键词 ： 电子 听诊 器 ；ｉ ｅ ； Ｚｇ ｅ 听诊 ｂ 中 图分 类 号 ：Ｎ ９ Ｔ ９ 文 献 标 识 码 ： Ａ 文 章 编 号 ：６ １ ４４ （０ ２ ０ —０４ ０ １７ — ６ ４ ２ １ ）２ ０ ０— ３
引 言
当今社 会 ， 听诊 仍 然 是 临 床 医生 不 可 缺 少 的 常
图５ 心 音输 入 信 号
图 ３ 信 号 处 理 电路
图６ 前 置放 大器 输 出信 号
３ ２ 微控 制器 和 Ｚ ｇ ｅ ． ｉｂ ｅ模块
通过上 面几 个 环 节 的处 理 ， 信 号 可被 送 人 微 该 控制 器芯 片 ＰＣ ８２２ Ｉ１ｆ４３的模 ／ 转 换 口 ， 其 转 变 数 将 为 数字信 号 ， 这里 ＰＣ ８ ４ ３微控 制 器 具 有 以下 特 Ｉ１１ ２ ２ 点： ０—４ ＭＨ ０ ｚ的 工 作 频 率 ；６ ｂ的 片 内 程 序 存 储 １Ｋ 器 ；６ ７ ８字 节 数 据 存 储 器 ；２一ｂｔ Ｄ １ １ ｉＡ Ｃ（０输 入 通 道 ） ＳＰＵ Ａ Ｔ串行 通 信 。本 设 计 中 Ｚｇｅ 线 ；Ｓ —Ｓ Ｒ ｉ ｅ无 ｂ
Ｊ ｎ ，０ ２ ｕ ．２ １
基 于 Ｚ ｇ ｅ 无 线 电子 听 诊 器 设 计 ｉｂ ｅ的
田 丰
（ 重庆科 创职 业 学院
摘
机 电 工程 学院 ， 庆 重
永川
４２６ ） ０ １０
要： 心音 听诊是进行疾病诊 断的一种 重要 手段 ， 在这篇文章 中我 们讨论 了一种应 用无线传输技 术设计 的电子听诊
传输 模 块 采 用 Ｊ ５ ４ 。该 模 块 是 一 个 针 对 Ｊｎ ｅ Ｎ １８ ｅＮ ｔ Ｚｇ ｅ ｉ ｅ网络应用图 ８ 滤 波 放 大 后信 号
电子听诊器课程设计范文
电子听诊器课程设计范文一、课程目标知识目标：1. 学生能够理解电子听诊器的基本原理，掌握其结构组成和工作机制。
2. 学生能够掌握电子听诊器在医学诊断中的应用，了解其在临床诊断中的重要性。
3. 学生能够了解电子听诊器的发展历程，认识到科技在医学领域的不断进步。
技能目标：1. 学生能够正确操作电子听诊器，进行基本的心肺音听诊。
2. 学生能够通过电子听诊器的使用，培养观察、分析和解决问题的能力。
3. 学生能够运用电子听诊器进行实际病例的诊断，提高临床诊断技能。
情感态度价值观目标：1. 学生能够认识到电子听诊器在医学诊断中的价值，增强对医学科学的热爱和责任感。
2. 学生通过学习电子听诊器的使用，培养团队协作精神，尊重和关心病患。
3. 学生能够树立正确的科技观，意识到科技创新在提高医疗水平中的重要作用。
课程性质：本课程为实践性课程，结合理论知识，强调学生的动手操作能力。
学生特点：学生具备一定的物理知识基础，对电子设备和医学领域有一定的兴趣。
教学要求：教师应注重理论与实践相结合，引导学生主动参与，提高学生的实际操作能力和临床诊断技能。
通过课程学习，使学生能够达到预期的学习成果。
二、教学内容1. 电子听诊器的基本原理：讲解电子听诊器的工作原理，包括声音的传递、放大和接收过程，引导学生理解其与传统听诊器的区别。
教材章节：第三章“电子听诊器的原理与设计”2. 电子听诊器的结构组成：介绍电子听诊器的各部件，如麦克风、放大器、耳机等，让学生了解各部件的功能和相互关系。
教材章节：第三章“电子听诊器的结构及其功能”3. 电子听诊器的操作方法：详细讲解电子听诊器的操作步骤，包括开关机、调节音量、听诊部位的选择等，并指导学生进行实际操作。
教材章节：第四章“电子听诊器的使用与维护”4. 心肺音听诊技巧：教授如何使用电子听诊器进行心肺音听诊，分析正常和异常心肺音的特点，提高学生的诊断能力。
教材章节：第五章“心肺音听诊技巧与应用”5. 电子听诊器在临床诊断中的应用：结合实际病例，讲解电子听诊器在临床诊断中的重要作用，提高学生的临床实践能力。
电子听诊器的设计
电子听诊器的设计摘要老式的听诊器声音微弱，而且塞在耳朵里很不舒服，既不能隔离环境噪声，也不能调节频率响应。
本设计的电子听诊器由于设有放大器，因此可将微弱的心跳声放大到清晰可闻的程度。
本文设计的电子听诊器包括放大电路、滤波电路、电压比较器电路，还包括输出端的音频放大器，此设备具有良好的分析波形能力，能够将设置好的频率段以外的声音频率滤除，故可以清晰的得到放大以后的心音信号，这样有助于医务人员提高初诊的准确度，也为进一步诊断做好了基础。
根据所要达到的要求，拾音头MIC将选用普通振膜拾音头就可以达到理想的频率响应和较低的背景噪声。
关键词：电子听诊器；音频放大器；滤波电路Design of Electron StethoscopeAbstractPeople nowadays are so busy that they usually neglect their own health. This condition usually results in people’s symptom of illness such as diseases in cardiovascular system and respiratory system. Those diseases make people reduce their efficiency, lower their life quality. Those diseases also waste huge medical resources. Personal health care can estimate people’s health condition. Consequently people will be healthy and it also provides psychological well-being. In this study, we design an electronic stethoscope system which can separate heart and lung sounds, so that the interference from the heart and lung sounds to each other will be minimized. The separated heart and lung sounds can be recorded and analyzed in a personal computer.Key words：Electron stethoscope, Audio frequency amplifier, Rejector目录第一章绪论 (1)1.1本文的研究目的和意义 (1)1.2电子听诊器的发展趋势 (1)第二章电子听诊器的工作原理 (2)2.1电子听诊器的基本原理 (2)2.2信号采集 (3)2.3 电压放大器 (3)2.4 低通滤波器 (3)2.5 信号输出级 (4)第三章电子听诊器的具体设计电路 (5)3.1 心音传感器及其放大电路 (5)3.2 心音（呼吸音）滤波器 (6)3.3 比较器 (8)3.4 计数、译码、显示电路 (8)3.5 耳机功率放大器 (8)3.6 其他附加电路 (9)第四章电路仿真分析 (10)4.1 总体电路图 (10)4.1.1各部分组成 (10)4.1.2元器件选择 (11)4.1.3元器件参数 (11)4.2 仿真 (12)4.2.1 放大电路IC1输出电压波形 (13)4.2.2 滤波电路IC2 (13)4.2.3 IC3电压跟随器 (14)4.2.4 IC5运放后电压波形 (15)第五章结束语 (16)参考文献 (17)电子听诊器的设计绪论第一章绪论通过体外获取人体内脏器官活动的声音，医护人员可以初步判断出病因，临床工作中经常要借助于听诊器。
肺听诊的实验报告
肺听诊的实验报告1. 引言肺听诊是一种常见的医学检查方法，用于评估患者的呼吸系统功能和检测可能存在的问题。
通过肺听诊，医生可以听到肺部产生的声音，从而判断是否存在异常。
本实验旨在通过模拟人体肺部的呼吸系统，并进行听诊实验，以了解肺部正常和异常声音的特征，进一步认识肺部疾病的诊断和治疗。
2. 实验材料和方法2.1 实验材料•人体模型（包括肺部和心脏部分）•电子听诊器•实验记录表格2.2 实验方法1.将电子听诊器与人体模型连接，并打开听诊器。
2.将听诊器的听头放置在人体模型的相应位置（例如，右上胸部）。
3.记录每个位置听到的声音，包括声音的特征、持续时间和强度。
4.依次将听头放置在其他位置，重复步骤3。
5.根据实验记录，分析并比较不同位置听到的声音特征。
6.模拟肺部异常声音，例如哮鸣音或湿罗音，记录其特征。
3. 实验结果3.1 肺部正常声音根据实验记录，我们可以听到以下肺部正常声音：1.呼吸音：呼气和吸气时产生的清晰且匀速的声音。
吸气时，声音较为明显。
2.胸膜摩擦音：通常只在肺部遭受感染或炎症时才会出现。
其特征是类似于纸张摩擦的声音，通常伴随着呼吸运动。
3.2 肺部异常声音实验中模拟了两种肺部异常声音：哮鸣音和湿罗音。
1.哮鸣音：哮鸣音是由气道狭窄引起的，表现为喉咙或气道发出的连续低音鸣叫声，类似于哨声。
这可能是由于哮喘或支气管痉挛引起的。
2.湿罗音：湿罗音是由于肺部积聚了过多的液体或黏液而产生的声音。
其特征是类似于泡沫状的咕噜声或冒泡声。
湿罗音常见于肺炎或过敏性支气管炎等疾病。
4. 分析与讨论通过实验，我们可以清楚地听到正常肺部和异常肺部的声音特征。
正常肺部的呼吸音清晰、匀速，而异常肺部的声音则不同寻常。
哮鸣音通常与气道狭窄有关，可以作为哮喘或支气管痉挛的指示。
这种声音的存在可能暗示气道通畅度下降，需要进一步的检查和治疗。
湿罗音通常与肺部液体积聚有关，可能是由于炎症或感染引起的。
由于液体阻塞了正常的气流，导致了冒泡声。
听诊器设计
018 / INDUSTRIAL DESIGN 工业设计听诊器在对病人使用后，医生所要做的就是把听诊器头夹到听诊器的
底座上。
安装在听诊器基座上的消毒器对听诊器进行消毒，并保持听诊器的
温度。
听诊器对每个病人来说都是无菌和温暖的。
现有的听诊器存在两个问题，第一个问题是听诊器的卫生问题。
听
诊器每天接触大量患者，听诊器头部会存留大量细菌，医护人员必须经
常及时消毒；第二个问题是听诊器头冷的问题，这会使患者感到不适。
针对这两个问题，设计了该听诊器。
该听诊器采用紫外线杀菌和电加热
来解决听诊器的低温和健康问题。
听诊头可旋转360°，可双侧听诊，并
能够得到及时消毒。
杀死细菌与病毒—UV 紫外线听诊器设计听诊器设计THE POWER OF THE LIGHT KILLING BACTERIA AND VIRUSES—UV STETHOSCOPE DESIGN STETHOSCOPE DESIGN
来源：IF
来源：
IF
主题资讯丨杀死细菌与病毒—UV 紫外线听诊器设计/听诊器设计。
电子听诊器(一)
电子听诊器（一）传统的医用听诊器无放大作用，声音较微弱，塞在耳朵里很不舒服，受环境噪声的影响也较大。
本例介绍的电子听诊器，采用多级低噪声放大器，其输出音量可调，频响效果好、背景噪声小，还具有LED显示功能。
电路工作原理该电子听诊器电路由拾音传感器、前置放大器、低通滤波放大器、缓冲放大器、音频放大器和LED显示电路组成，如图所示。
拾音传感器电路由传声器(话筒)BM和R1等组成。
前置放大器由集成运算放大电路ICl和电阻器R2～R5等组成。
低通滤波放大器由运算放大集成电路IC2和电阻器R6～R8、电容器C3、C4等组成，其截止频率略大于100Hz。
缓冲放大器由集成运算放大电路IC3担任。
音频放大器由音量电位器RPl、低电压音频放大集成电路IC4、电阻器R13、电容器C5、C6等组成。
LED显示电路由双色发光二极管VL、驱动放大集成电路IC5和电阻器R9～R12组成。
拾音传感器拾取的信号经ICl～IC4滤波与放大后，驱动耳机BE发声。
经IC2等低通滤波后的音频信号再经IC5进一步放大处理，驱动发光二极管VL 与耳机中的声音同步闪亮。
调节RPl的阻值，可改变耳机中音量的大小。
改变电阻器R5和R6的阻值大小，还可改变低通滤波器的截止频率，从而改变该电子听诊器的频响效果。
元器件选择R1一R4和R7～R13均选用1／4W或1／8W金属膜电阻器；R5和R6选用密封式可变电阻器。
RPl选用小型合成碳膜电位器。
C1和C5选用耐压值为16V的电解电容器；C2～C4和C6选用涤纶电容器或独石电容器。
ICl～IC3和IC5均选用LM741或uA741单集成运算放大电路；IC4选用LM386音频放大集成电路。
VL选用二端双色发光二极管，也可以用两只Φ3mm的发光二极管(红色、绿色各一只)反向并联后代用。
BE选用优质双声道立体声耳机。
拾音传感器可自制：用传统听诊器的振膜头，在振膜耳把上套一支3～5cm长的橡胶管，在橡胶管的另一头装入一只超小型驻极体传声器(话筒)。
幼儿园大班科学活动教案设计小小听诊器(1)
幼儿园大班科学活动教案设计小小听诊器一、教学内容本节课选自幼儿园大班科学教材第四章《有趣的声音》，详细内容为“小小听诊器”。
通过学习，让幼儿了解听诊器的原理，培养幼儿对声音的感知和观察能力。
二、教学目标1. 了解听诊器的工作原理，知道它在医疗领域的应用。
2. 培养幼儿对声音的敏感度，提高观察和思考能力。
3. 培养幼儿合作、分享、探究的学习品质。
三、教学难点与重点难点：听诊器的工作原理。
重点：培养幼儿对声音的感知和观察能力，以及合作、分享、探究的学习品质。
四、教具与学具准备1. 教具：听诊器、小玩具、纸张、米粒等。
2. 学具：每组一个听诊器、小玩具、纸张、米粒等。
五、教学过程1. 实践情景引入（5分钟）教师扮演医生，为幼儿进行“身体检查”，引起幼儿对听诊器的兴趣。
2. 探索活动一：认识听诊器（10分钟）（1）分发听诊器，让幼儿观察并说出听诊器的特点。
（2）教师示范听诊器的使用方法，让幼儿了解听诊器的工作原理。
3. 探索活动二：声音的传播（10分钟）（1）将小玩具放在纸张下面，让幼儿用听诊器观察声音的传播。
（2）将米粒撒在纸张上，让幼儿用听诊器观察声音的变化。
4. 例题讲解（10分钟）教师通过实物演示和讲解，让幼儿了解声音在不同介质中传播的速度和特点。
5. 随堂练习（10分钟）教师提出问题，让幼儿分组讨论并回答。
六、板书设计1. 听诊器的结构2. 声音的传播3. 不同介质中声音的传播速度七、作业设计1. 作业题目：请小朋友们观察家里的物品，找出一个可以当听诊器使用的物品，并说明理由。
答案：如空塑料瓶、纸管等，这些物品可以放大声音，起到听诊器的作用。
2. 作业题目：请小朋友们用自己的话说出声音在不同介质中传播的特点。
答案：固体中传播速度最快，液体次之，气体最慢。
八、课后反思及拓展延伸1. 反思：关注幼儿在活动中的参与程度，及时调整教学方法和节奏。
2. 拓展延伸：组织一次“小小医生”角色扮演活动，让幼儿运用所学知识，提高实践能力。
儿童友好医疗产品设计案例
儿童友好医疗产品设计案例一、趣味听诊器。
1. 设计理念。
传统的听诊器对小朋友来说可没什么吸引力，往往还会让他们感到害怕。
这个趣味听诊器就不一样啦，它的外观设计超级可爱。
听诊头不再是那种单调的金属圆盘，而是被设计成小动物的形状，像小猫咪或者小兔子的脑袋。
小朋友们一看到就会觉得很有趣，而不是像看到普通听诊器那样抗拒。
2. 功能特色。
它的耳塞也很特别哦。
耳塞的部分采用柔软的硅胶材质，就像小耳朵一样，戴起来很舒服，不会像传统听诊器耳塞那样硬邦邦地塞进耳朵里。
而且，这个听诊器还有不同的声音模式。
除了正常的听诊声音，还可以切换成小动物的叫声。
比如说，当医生用听诊器听小朋友的心跳时，同时可以设置让听诊器发出小猫咪“喵呜喵呜”的声音，声音的节奏和心跳的节奏是相匹配的。
这样一来，小朋友就会觉得这像是在和小猫咪做游戏，而不是在看病啦。
3. 实际效果。
在医院的儿科门诊试用的时候，效果超棒。
以前那些一看到听诊器就哭的小朋友，看到这个趣味听诊器都充满了好奇。
有个小男生本来特别害怕看病，但是当医生拿着这个小猫形状的听诊器给他听的时候，他不但没哭，还笑着问医生：“小猫咪在我肚子里吗？”这样就大大减轻了小朋友对医疗检查的恐惧心理。
二、儿童友好型注射器。
1. 设计理念。
大家都知道，注射器对小朋友来说简直就是个“噩梦”。
所以这个儿童友好型注射器的设计理念就是把可怕的东西变得可爱又有趣。
它的外观被设计成小火箭的形状。
注射器的针筒是火箭的主体，而针头部分则巧妙地隐藏在一个小“火箭头”里面。
2. 功能特色。
另外，这种注射器的针头采用了一种特殊的超细设计。
它比普通的儿童注射器针头还要细一些，这样在扎进皮肤的时候，疼痛感就会减轻很多。
3. 实际效果。
在儿童疫苗接种中心试用后，发现小朋友们对打针的抵触情绪明显减少了。
有个小女孩以前每次打针都哭得撕心裂肺，但是用了这个儿童友好型注射器后，她虽然还是有点害怕，但是当听到音乐声和看到灯光闪烁的时候，就忍住了眼泪。
幼儿园教案听诊器
幼儿园教案听诊器一、教学内容本节课的教学内容选自幼儿园科学活动教材，第四章《认识我们的身体》，具体内容包括听诊器的使用和功能。
通过本节课的学习，使幼儿了解听诊器的基本结构和使用方法，以及听诊器在医生诊断病情时的作用。
二、教学目标1. 使幼儿认识听诊器，了解听诊器的基本结构和功能。
2. 培养幼儿动手操作能力和观察能力。
3. 培养幼儿对科学探索的兴趣和好奇心。
三、教学难点与重点重点：使幼儿认识听诊器，了解听诊器的基本结构和功能。
难点：培养幼儿动手操作能力和观察能力。
四、教具与学具准备教具：听诊器、人体模型、心脏图片等。
学具：每个幼儿准备一个听诊器、一张人体模型图纸、一张心脏图纸。
五、教学过程1. 实践情景引入：邀请一名幼儿扮演医生，其他幼儿扮演病人，医生用听诊器为病人诊断病情。
让幼儿观察和体验听诊器的使用。
2. 讲解听诊器的结构：介绍听诊器的基本结构，包括听筒、放大器等。
3. 演示听诊器的工作原理：通过人体模型和心脏图片，讲解听诊器如何放大心脏跳动的声音，使幼儿了解听诊器的工作原理。
4. 动手操作：让幼儿自己尝试使用听诊器，观察和记录听诊器的声音。
六、板书设计听诊器：听筒放大器功能：放大心脏、肺等器官的声音，帮助医生诊断病情。
七、作业设计1. 请幼儿回家后，与家长一起观察和了解家人的身体状况，尝试用听诊器为家人诊断病情。
2. 完成一张关于听诊器的手工作品，可以是听诊器的模型或者是对听诊器的认识绘画。
八、课后反思及拓展延伸通过本节课的学习，幼儿对听诊器有了初步的认识和了解，能够在实践中使用听诊器，并了解听诊器在医生诊断病情中的作用。
在今后的教学中，可以进一步拓展幼儿对医疗器械的了解，如血压计、体温计等。
同时，注重培养幼儿的观察能力和动手操作能力，提高他们的科学素养。
重点和难点解析：在本节课中，听诊器的使用和功能是教学的重点，同时也是难点。
为了让幼儿更好地理解和掌握这一知识点，我在教学中采用了实践情景引入、讲解演示、动手操作等多种教学方法。
听诊器的工作原理
听诊器的工作原理
听诊器是一种医疗器械，通常由一个共振膜、管道和一个听咕悴耳塞组成。
其工作原理基于声音传导和放大。
当听诊器的共振膜靠近患者身体表面时，共振膜可以感受到身体内部产生的声音，如心脏的搏动、肺部的呼吸等。
这些声音通过管道传导到耳塞中，再进一步传达到医生或护士的耳朵中。
共振膜的设计使其能够捕捉到更小的声音振动，将其转化为可听的声音。
耳塞通常带有咕悴装置，可以调节放大音量，使医生能够更清晰地听到体内产生的声音。
因此，听诊器工作原理主要涉及到声音的传导和放大，使医生能够听到患者身体内部产生的声音，以便进行诊断和监测。
电子听诊器设计初步方案
电子听诊器初步方案系统电路主要可分为以下几个模块：电子听诊器探头、信号调理电路包括初级放大模块、滤波模块、主放大模块、功率放大模块;本电子听诊器制作所需的材料为：1/4 英寸直径的超小型驻极体话筒1个、普通听诊头一个、1~2 英寸橡皮管一根、屏蔽电缆两根、集成运算放大器芯片μA7413片、470pf 电容1个、470uf电容两个、10uf电容1个、0.047uf电容1个、0.022uf电容1个、2.2k 电阻两个、22k电阻1个、68k电阻2个、22k电阻1个、11k电阻1个、10k电阻3个、1M电阻1个、680k可变电阻器一个、直插式音频功率放大器LM3861片、扬声器1个、焊锡若干、洞洞板若干、9v电池若干、排针若干、芯片座4个；把心音振动转换成电信号的装置就是心音传感器,一般用听诊器检测心音;本系统使用的是自制的基于听诊头和驻极体电容的心音传感器;心音的频率较低20-600Hz,在人耳所能听到的声音范围的低频段,因此我们选用话筒也就是麦克风作为声音传感器;设计中选用驻极体话筒;驻极体话筒高的阻抗是不能直接与音频放大器相匹配的;所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换;驻极体话筒与电路的接法有两种,分为两端式和三端式,两端式话筒的灵敏度比较高,但动态范围比较小,目前市售的驻极体话筒大多是这种方式连接,在本传感器中采用二端输出方式;不管是源极输出或漏极输出,驻极体话筒必须提供直流电压才能工作,因为它内部装有场效应管;拾音头的制作拾音器 MIC 的制作,可在医用器材商店购买廉价的老式听诊器振膜头,在振膜耳把上套上 1~2 英寸长的橡皮管,另一头挤压入一只 1/4 英寸直径的超小型驻极体话筒,话筒的两根导线用屏蔽电缆接到电路中的 MIC 处,由于话筒封装在胶管中,因此对心音的灵敏度是比较高的,对外界的声音几乎无反映;心音模拟电路的设计模拟部分包括前置放大、低通滤波、主放大、功率放大电路;心音传感器用自己制作的传感器,由听诊器探头,导管和驻极体话筒组成;初级放大电路信号的初级放大采用的是集成运算放大器;它是一种高放大倍数、高输入阻抗、低输出阻抗的直接耦合多级放大电路,具有两个输入端,一个输出端;可对直流信号和交流信号进行放大;我们使用的是一款集成运算放大器芯片μA741 ;μA741 构成的心音前置放大电路 ;SENSOR 是驻极体电容式传声器为了使电子听诊器外形小巧,便于携带,在本次设计中的理想运算放大器采用 9V 电池供电;+9V电源经过10K限流电阻和470PF去耦电容给驻极体传声器供电,为避免电路中直流噪声的影响,同时为耦合拾音头产生的交流小信号以便传送给后面的运算放大器进行电压放大,须在电路中串联473PF的电容;该电路的放大倍数Av为：Av=-R5/R6滤波电路本设计中仍采用集成运放μA741 构成低通滤波器构成合适的滤波电路;压控电压源二阶滤波电路的特点是：运算放大器为同相接法,滤波器的输入阻抗很高,输出阻抗很低,滤波器相当于一个电压源;其优点是：电路性能稳定,增益容易调节;本次设计采用压控电压源二阶滤波电路主放大模块经过滤波处理后,我们得到的心音信号己经比较纯正,但信号的大小还是不能满足功放的要求,所以有必要对滤波后的心音信号再进行放大处理;那么为什么不在初级放大的时候多放大一些,直接满足功放的要求呢原因就是在滤波后进行信号的主放大处理,不会把一些干扰噪声也同时放大,提高信号的信噪比;所以在滤波模块后我们又设置了主放大模块;所用芯片依然为μA741,其特性前面已介绍,此处不再赘述;功率放大模块心音电子听诊系统其中一个非常重要的功能就是实现对心音的听诊,帮助医生诊断病情;然而心音信号经过主放大模块后,电压幅值己经达到 AD 转换器的要求了,但它尚不能驱动扬声器发声;必须对信号进行功率放大,才能实现听诊功能;在这里我们使用 NS 公司生产的 LM386 作为集成功放电路;LM386 是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品;LM386 是一种音频集成功放,具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点,广泛应用于录音机和收音机之中; LM386 的封装形式有塑封 8 引线双列直插式和贴片式;本文选择的为前者;电路中470uf的电容C1是一个隔直电容,因为 LM386 的输入信号中不可以有直流分量,所以这个电容是必须的；可变电阻 680K 是用来调节音量的;单片机：AT89S52单片机心音频率f在20Hz～600Hz之间,根据香农Shannon采样定理,只要采样的频率高于或等于原来频率的2倍,就可以完整地重现原波形,因此选择的A/D转换器的转换速率应在1200Hz以上,故设计中选用了串行A/D转换器TLC0831;信号采样电路的工作原理：把调理电路的模拟输出信号用A/D转换器变成数字量后,再由单片机送到液晶显示屏显示;本系统选用了精电蓬远的QH12864T点阵式液晶显示LCD模块;该模块由控制器T6963C、列驱动器T6A39、行驱动器T6A40及与外部设备的接口等部分组成,它既能显示字符中文和西文字符,又能显示图形,还能够将字符与图形混合显示;LCD与单片机的接口方法分为直接访问方式和间接控制方式;直接访问方式是把液晶模块作为存储器接在CPU的数据线、地址线和控制线上,同时把它的数据总线接在89S52的P0口上,片选以及寄存器选择信号线由P2口提供,读写操作由单片机的读写操作信号控制;这种方式是以访问存储器的方式来访问液晶显示模块;间接控制方式不使用单片机的数据系统,而是利用它的I/O口来实现与显示模块的通信,即将液晶显示模块的数据线与单片机的P0口连接作为数据总线,另外3根时序控制信号线通常利用89S52的P3口中未被使用的I/O口来控制;这种访问方式不占用CPU的存储器空间,它的接口电路与时序无关,其时序完全靠软件编程实现;间接控制方式的速度较直接访问方式快,所以本设计中采用的是间接控制方式;系统选用的LCD是在图形工作方式下,通过建立坐标系,利用位操作实现对心音波形的逼真显示;下面详细介绍液晶显示屏绘图编程的算法和波形连续显示;系统选用的是128×64点阵式图形液晶显示模块;要绘制心音波形只要根据A/D转换来的数据在液晶显示器的对应位置上绘点显示;首先在液晶平面上建立如图6所示的显示坐标系;图中画出了液晶显示器在图形工作方式下液晶平面的每一处所对应的显示缓冲区地址情况,数据为十六进制,并建立以左下角为坐标原点的坐标系;这样坐标 X,Y的值都为正值,简化了算法;其中X表示1～128个点,Y表示各个点所对应的幅值;由于A/D采样的数值为0~255,而LCD的行取值为 0～63,所以把幅值缩小一定的倍数,即Y=D/B,D为A/D采集的数字量,B为该数缩小的倍数;由图可以看出幅值Y加1,显示缓冲区地址K就减少 10H,从而得到缓冲区地址的表达式：K=X/8-10HY＋0BF0H;而缓冲区地址字节中对应X除以8的余数的位就正好是要绘点的位置;只要利用位操作命令对它置位就可实现绘点;把采集的数据存放在RAM中,RAM共存了8KB波形数据;而液晶显示器1次只能显示128个点,因此可以通过改变在RAM中读数间隔来控制波形的横向显示,即每显示完1个数据,RAM地址加N,通过改变N的大小来拉开或回缩信号波形,以便于观察;如果相邻2个点的幅值稍有不同,2个点的距离就会分开,造成显示不连续,影响视觉效果;因而怎样使波形显示连续,是显示信号波形中一个很重要的问题;本系统中对这一问题的解决方法：在LCD上每显示完1个点后,判断它与前1个点的幅值差距,即Y值值差,若大于8,就要在2点之间插入若干点X值不变,只变 Y值,使2点连续起来,然后再进行下1个点的显示;利用这种方法,可很好地实现心音波形的显示;。
