负控终端的安装以及调试

合集下载

负控终端作业手册及接线规范

负控终端作业手册及接线规范

负控终端作业手册及接线规范二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点:(1)认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。

(2)根据客户供电计量情况,确定终端型号。

(3)确定终端采集量(脉冲、485、CT、PT)是否满足接入条件。

(4)自动分闸控制触点的选取必须合理、正确。

(5)确保工器具及终端、材料的配备齐全、合格。

作业流程:(1)确定终端型号及安装方式1)工作负责人必须勘察现场,并填写《现场勘察、施工技术设计书》。

2)根据现场实地勘察,判断客户供电计量方式属于高压计量或低压计量。

3)查看客户电表的型号、接线方式和PT 电压等级(3×4 220V/380V 、3×3 100V 、3×4 57.5V/100V )。

4)根据电表的型号、接线方式和PT电压等级,确定应安装的终端型号(其接线方式和PT电压等级应与电表的相一致)。

5)确定终端安装位置,判断计量盘内是否有位置安装。

6)计量盘无位置安装终端时,按以下方法确定安装位置:a)原则上选择在计量盘临近屏内位置。

但终端安装运行后必须与原有运行设备不会互相造成不良影响。

b)在方便敷设电缆的合适室内墙上安装。

7)检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。

8)确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的,钻孔时是否需要将高压或低压电源停运。

9)现场有无失压计时仪。

10)填写《现场勘察、施工技术设计书》相关内容(2)确定终端采集量(脉冲、485、CT、PT)1)确定客户电度表脉冲端口是否被占用,若已占用者,暂不接入脉冲采集线。

2)确定客户电度表485信号采集端口是否被占用,若已占用者,暂不接入485信号采集线。

3)确定现场条件是否满足终端串接CT回路。

a)高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂,暂不将CT回路串接入终端。

负荷控制终端安装作业指导书

负荷控制终端安装作业指导书

负荷控制终端安装作业指导书目次1适用范围 (407)2编写依据 (407)3作业流程图 (407)4安全风险辨析与预控 (408)5作业准备 (13)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别负荷控制终端安装。

2编写依据表2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1 负荷控制终端安装作业前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。

4.2 按《指南》中与负荷控制终端安装作业相关联的《电网建设安全施工作业票》(编码:PWZDH-04-01/01),结合现场实际情况进行差异化分析,确定风险等级,现场技术员填写安全施工作业票,安全员审核,施工负责人签发。

4.3 施工负责人核对风险控制措施,并在日站班会上对全体作业人员进行安全交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有,工作内容、地点不变时可连续使用10天,超过10天须重新办理作业票,在工作完成后上交项目部保存备查。

5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7 质量控制措施及检验标准 7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准;技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案,作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制,施工队(组)对所施工的分项工程应进行100%的质量自检;项目部对所负责施工的分部工程和单位工程组织质量检查,复检比例不宜低于50%;公司对单位工程组织检查,抽检比例不宜低于20%。

负控终端作业手册及接线规范

负控终端作业手册及接线规范

一、负荷管理终端安装作业流程二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点:(1)认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。

(2)根据客户供电计量情况,确定终端型号。

(3)确定终端采集量(脉冲、485、CT、PT)是否满足接入条件。

(4)自动分闸控制触点的选取必须合理、正确。

(5)确保工器具及终端、材料的配备齐全、合格。

作业流程:(1)确定终端型号及安装方式1)工作负责人必须勘察现场,并填写《现场勘察、施工技术设计书》。

2)根据现场实地勘察,判断客户供电计量方式属于高压计量或低压计量。

3)查看客户电表的型号、接线方式和PT3×4 220V/380V 、3×3 100V 、3×)。

4)根据电表的型号、接线方式和PT电压等级,确定应安装的终端型号(其接线方式和PT电压等级应与电表的相一致)。

5)确定终端安装位置,判断计量盘内是否有位置安装。

6)计量盘无位置安装终端时,按以下方法确定安装位置:a)原则上选择在计量盘临近屏内位置。

但终端安装运行后必须与原有运行设备不会互相造成不良影响。

b)在方便敷设电缆的合适室内墙上安装。

7)检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。

8)确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的,钻孔时是否需要将高压或低压电源停运。

9)现场有无失压计时仪。

10)填写《现场勘察、施工技术设计书》相关内容(2)确定终端采集量(脉冲、485、CT、PT)1)确定客户电度表脉冲端口是否被占用,若已占用者,暂不接入脉冲采集线。

2)确定客户电度表485信号采集端口是否被占用,若已占用者,暂不接入485信号采集线。

3)确定现场条件是否满足终端串接CT回路。

a)高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂,暂不将CT回路串接入终端。

b)低压计量客户电表无接线盒者,暂不接将CT串接入终端。

公司电力负荷管理终端安装调试介绍

公司电力负荷管理终端安装调试介绍

4.3产品组成
ZBGB22-SSTF1A电力负荷管理终端组成如图1所示: 基本单元 基本单元为完成本产品的基本配置功能,包括交流采样、脉冲量采集、开关
量采集、485抄表、基本控制输出以及对规约和数据的计算、分析、存储。 基本单元可以根据客户现场通信网络情况,配套不同类型的通讯模块或 外接通讯装置,实现电力公司中心主站对客户现场的用电监测和远程控 制。 扩展模块(选配) 终端内嵌可插拔扩展模块可方便拓展终端现有功能。扩展模块可以方便实现 对控制输出、开关量采集、脉冲量采集路数的扩展,将2路基本配置拓展 为4路标准配置。 通讯模块 终端内嵌GPRS无线数据通信模块,它利用中国移动GPRS无线数据业务进行 终端数据抄读。GPRS无线数据通信遵循国际、国家、电力部及无线通信 产品入网检测机构的有关标准,借鉴国外类似产品设计思想的长处、融 入了本公司多年来采集终端产品研发经验。具有高可靠、大容量、低延 时、开放性好、支持热插拔等特点。根据用户需要,可选用CDMA、 GSM通信模块。
5.3.2 上电检查
终端通电后主要检查以下几个参数 终端显示屏和指示灯是否正常运行 终端地址和行政区划码是否正确 检查APN,IP地址和端口号。
5.3.3 设置通信参数
如果上述参数项不正确,就需要在现场进行设置,设置方法如下 (以修改ZBGB22-SSTF1A的地址为例说明):
终端上电后首先要做的工作是设置通讯参数,这是保证终端上线 并能与主站通信的基础。
返回
3.7 告警功能
终端具有语音、显示告警和外接报警触电开关报警功能。 当有告警发生时终端能语音提示,同时显示告警信息、 外接报警输出闭合。主站可设置终端报警声音运行或 禁止。在告警期间,若用户按键查询,可停止语音告 警及报警输出。终端具备以下情况的告警功能:

负控终端安装调试方案

负控终端安装调试方案

负控终端安装调试方案负控终端是一种用于远程监控和控制设备的终端设备,通常用于工业自动化、楼宇自动化和物联网等领域。

在安装和调试负控终端时,需要按照以下步骤进行操作。

第一步:确定使用的负控终端类型和规格在安装和调试负控终端之前,首先需要确定使用的负控终端的类型和规格。

根据实际需求以及设备的数量和规模,选择适合的负控终端。

第二步:选择合适的安装位置根据负控终端的使用场景和要控制的设备位置等因素,选择一个合适的安装位置。

通常应选择一个离要控制的设备较近且便于接触的位置,以便安装和调试过程中的连接和操作。

第三步:安装负控终端首先,将负控终端固定在安装位置上,使用螺丝、支架或其他合适的固定装置进行固定。

接下来,连接负控终端的电源线,并将其插入正确的电源插座。

确保电源供应的稳定和可靠。

第四步:接线连接根据负控终端的要求和要控制的设备的类型,选择合适的接线方式和相应的接线规格。

根据负控终端和设备之间的接口类型,使用合适的连接线进行连接。

确保连接线的插拔稳固可靠,接线端口的接触良好。

第五步:安装和配置软件第六步:调试连接和通信在安装和配置完软件之后,需要进行连接和通信的调试。

首先,检查负控终端和设备之间的连接是否正常,确保接线正确并且插头连接稳固。

然后,通过负控终端的软件进行连接和通信测试,确保负控终端可以正确地接收和发送指令。

第七步:测试功能和性能在连接和通信调试完成后,需要进行功能和性能的测试。

通过负控终端的软件,进行各种指令和操作的测试,检查负控终端的功能是否正常。

同时,测试负控终端在不同环境和负载条件下的性能表现,确保其稳定性和可靠性。

第八步:培训和使用指导在安装和调试完成后,对于使用负控终端的操作人员进行培训和使用指导。

介绍负控终端的基本功能和操作方法,讲解相关的注意事项和操作规范。

确保操作人员具备使用负控终端的必要知识和技能,正确和安全地操作负控终端。

综上所述,负控终端的安装和调试需要按照一系列步骤进行操作,包括选择终端类型和规格、选择安装位置、安装终端、接线连接、安装和配置软件、调试连接和通信、测试功能和性能,以及培训和使用指导。

供电公司现场如何安装和调试负控终端机

供电公司现场如何安装和调试负控终端机

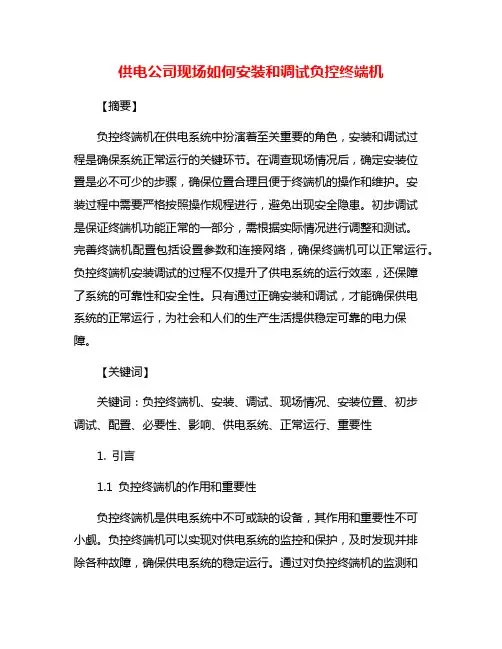

供电公司现场如何安装和调试负控终端机【摘要】负控终端机在供电系统中扮演着至关重要的角色,安装和调试过程是确保系统正常运行的关键环节。

在调查现场情况后,确定安装位置是必不可少的步骤,确保位置合理且便于终端机的操作和维护。

安装过程中需要严格按照操作规程进行,避免出现安全隐患。

初步调试是保证终端机功能正常的一部分,需根据实际情况进行调整和测试。

完善终端机配置包括设置参数和连接网络,确保终端机可以正常运行。

负控终端机安装调试的过程不仅提升了供电系统的运行效率,还保障了系统的可靠性和安全性。

只有通过正确安装和调试,才能确保供电系统的正常运行,为社会和人们的生产生活提供稳定可靠的电力保障。

【关键词】关键词:负控终端机、安装、调试、现场情况、安装位置、初步调试、配置、必要性、影响、供电系统、正常运行、重要性1. 引言1.1 负控终端机的作用和重要性负控终端机是供电系统中不可或缺的设备,其作用和重要性不可小觑。

负控终端机可以实现对供电系统的监控和保护,及时发现并排除各种故障,确保供电系统的稳定运行。

通过对负控终端机的监测和控制,可以提高供电系统的可靠性和安全性,减少故障的发生,保障用户的用电需求。

负控终端机还可以实现对供电设备的远程监控和智能化管理,提高供电系统的运行效率和管理水平。

对负控终端机的安装和调试工作至关重要,只有确保其正常运行和准确性能,才能更好地保障供电系统的正常运行和用户的用电需求。

负控终端机的作用和重要性不仅体现在供电系统的安全稳定运行上,更体现在提高供电系统的智能化管理和服务水平上。

只有充分认识到负控终端机的作用和重要性,才能更好地推动供电系统的发展和改善,为用户提供更加优质、稳定的用电服务。

1.2 安装和调试负控终端机的意义安装和调试负控终端机是供电公司现场工作中至关重要的一环。

负控终端机作为供电系统中的关键设备,其安装和调试直接影响着供电系统的正常运行和安全性。

正确地安装和调试负控终端机具有十分重要的意义。

负控终端安装调试方案

负控终端安装调试方案

负控终端安装调试
方案
负控终端安装调试规范
贵州天能电力高科技有限公司
目录
1、工程安装调试规模 (3)
2、工程安装调试进度 (3)
3、安装规范 (4)
4、调试规范 (8)
5、施工四措 (8)
6、资料收集 (12)
7、工程验收 (13)
8、特殊情况处理 (13)
根据贵州电网公司市场营销专项项目《贵州电网负荷控制管理终端安装工程》的建设要求,我局根据我放实际情况提出一下安装规范。

一、工程安装调试规模
本工程涉及下属个分县局共台负荷控制管理终端的安装及调试。

安装过程中涉及的机械电能表,请各分县局自行安排资金更换为带485通讯功能的电子表。

二、工程安装调试进度
本工程工期从合同签订生效后,负荷控制管理终端和通讯卡到货之日起计算150个日历日内完成。

各分县局自行组织力量,合理安排,保证按时完成。

表2-1 工程进度表
三、安装规范
总体要求:终端安装于透明表箱内,用控制电缆将电压引入表箱,经端子盒后接入终端,RS-485通信电缆直接引入。

一)、安装前的准备工作:
1、RS-485通信电缆、交流电压导线选用质量认证合格的材料。

(1)RS-485通信电缆:可选用红黑双色屏蔽双绞线,不低于2×0.5 mm2;
(2)交流电压导线:选用铜质单芯绝缘线,电压导线截面积不低于 2.5 mm2。

导线按A、B、C、N相色黄、绿、红、黑配置。

(3)控制电缆:室外安装须使用控制电缆。

电缆芯数应满足要求。

2、配件:表3-1 室外安装配件清单。

负控终端安装施工规定(原稿)1996-463号

负控终端安装施工规定(原稿)1996-463号

宁供电用(1996)463号安装电力负荷管理系统终端的施工规定为了保证电力负荷管理系统工程安全、有序、保质、保量地顺利进行,特对终端安装施工中的有关事项规定如下:一、现场勘察1.每个用户终端安装施工前都必须经过现场勘察。

2.勘察人根据用户填写的负控登记表,对用户变(配)电环境状况、设备容量、供电线路名称、用电情况及有关设备逐一进行勘察,确定:(1)负控装臵的安装位臵;(2)天馈线和信号电缆、控制电缆的敷设路径及长度;(3)确定终端装臵的电源取向;(4)被控开关的名称、编号、脱扣形式、辅助接点情况以及被控负荷情况等。

3.终端装臵的安装位臵,一般不占用巡视通道,个别配电房确无其他合适位臵时,可以部份占用通道,基本原则是:(1)若配电房只有一个巡视通道,不得占用;(2)若配电房有两个巡视通道,特殊情况下可以占用一侧通道的一部份,但一般要保证该通道的剩余部份不窄于50cm,以便巡视人员通过。

4.终端装臵的电源取向,应以保证负控最后一轮开关跳闸后装臵仍能正常工作——即装臵不失电为原则。

5.勘察人员应在勘察表上画出该变(配)电所一次系统的主要部份,其中应含进线名称、进线开关、刀闸编号,有关进线及联络开关、被控开关、计量点以及施工中必须停用的其他设备。

需要向调度报停电申请的开关、刀闸应专门注明,并于勘察后立即填写停电申请单以防遗忘。

6.勘察表必须填明勘察日期及勘察人姓名。

二、装接通知单负控管理人员依据现场勘察确定的开关控制轮次制定“负控装接通知单”,经负控专职、负荷调度、主管领导签字后生效。

负控装接通知单一式五份,分别存于负控中心值班室,用户变(配)电房、负控维修组、负荷调度、用户档案袋。

三、施工图纸根据“现场勘察表”和“装接通知单”画出施工接线图,经专职人员签字后交施工人员施工。

施工队原则上应按图施工,施工中发现问题或有必须变动之处,须经专职人员或主管领导同意后方可更改。

施工结束后施工负责人应在“竣工图”上签字。

许继负控终端操作手册

许继负控终端操作手册

负控终端操作手册河南许继仪表有限公司二零一零年七月目录一、名词解释 (3)二、许继大用户负荷管理系统概述 (4)三、工作原理 (4)四、功能说明 (4)4.1 显示功能 (4)4.2 上行通讯方式 (5)五、负控终端分类 (7)六、XJT-500/f型负控终端介绍 (8)6.1 终端面板介绍 (8)6.2硬件安装 (10)6.2.1 终端安装 (10)6.2.2 终端接线 (11)6.3终端调试说明 (13)6.3.1 使用掌机对终端参数进行设置 (13)6.3.2 液晶面板操作 (19)6.4现场终端的调试流程: (27)七、国网负控终端介绍 (28)7.1 负控状态指示 (28)7.1.4终端分类和类型标识代码 (31)7.1.5 GPRS上线建立TCP连接的AT指令流程图 (32)7.1.6 协议介绍:DL/T645-2007协议 (32)7.1.7 接线 (34)八、GPRS流量估算方法 (35)一、名词解释负控负控终端主要电力线路的负荷监测、控制及远程抄表,是城市和农村电网用电现场服务于管理系统及负荷管理系统中的重要终端设备。

手持设备手持设备(或称手持抄表终端)是指能够近距离直接与电能表、负控终端及计算机设备进行数据交换的设备。

终端地址系统中终端设备的地址编码,简称终端地址。

系统广播地址系统中所有终端都应该响应的地址编码。

终端组地址具有某一相同属性的终端群组编码,如属于同一行业、同一变电站、同一线路,响应同一个命令。

主站地址主站中具有通信需求的对象(如工作站、应用功能模块等)的编码。

电能示值电能表计度器电能示值的简称。

测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点,当物理上相同的一个电气连接点被多个装置所测量,或者被一个装置所测量但通过多种方式被传递到终端时,按照多个测量点计,每个测量点具有唯一的逻辑定位编码,是该装置在终端的参数配置、数据应用的唯一对象标识。

总加组指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值。

供电公司现场如何安装和调试负控终端机

供电公司现场如何安装和调试负控终端机

供电公司现场如何安装和调试负控终端机【摘要】本文介绍了供电公司现场安装和调试负控终端机的重要性。

在安装过程中,需要进行准备工作、按照安装图纸和操作规程进行安装、连接电源和信号线,并进行相应的调试工作。

安装完成后,还需对负控终端机进行系统测试,及时排除故障并解决问题。

总结了安装和调试的关键步骤,强调了安装和调试的重要性,并展望了负控终端机在供电运行中的作用。

这些步骤将有助于确保负控终端机的正常运行,提高供电系统的可靠性和效率。

通过本文的指导,供电公司可以更好地了解如何安装和调试负控终端机,提升供电运行效率和服务水平。

【关键词】供电公司、现场安装、调试、负控终端机、重要性、准备工作、安装过程、接线调试、系统测试、故障排除、关键步骤、安装调试的重要性、负控终端机、供电运行、作用。

1. 引言1.1 介绍供电公司现场安装和调试负控终端机的重要性供电公司现场安装和调试负控终端机是供电网络运行的重要环节。

负控终端机是监控和控制负荷的关键设备,它能够实现远程监测和控制负荷,保障供电系统的稳定运行。

安装和调试的质量直接影响着供电系统的运行效果和安全性。

对负控终端机的安装和调试工作必须高度重视,确保设备安装正确、接线准确、调试无误。

只有经过严格的安装和调试,负控终端机才能正常运行,保障供电系统的正常运行。

在供电公司现场安装和调试负控终端机时,需要根据规范和标准进行操作,并确保所有步骤和细节都符合要求。

定期对已安装的负控终端机进行检查和维护也是非常重要的,以确保设备长期稳定运行。

对供电公司现场安装和调试负控终端机的重要性不可忽视。

本文将重点讨论负控终端机的安装和调试流程,希望能够为相关工作提供指导和参考。

1.2 说明本文将重点讨论的内容本文将重点讨论供电公司现场如何安装和调试负控终端机的具体步骤和注意事项。

通过准备工作、安装过程、接线调试、系统测试和故障排除等环节的详细介绍,读者将了解到在进行负控终端机安装和调试时需要注意的关键点。

供电公司现场如何安装和调试负控终端机

供电公司现场如何安装和调试负控终端机

供电公司现场如何安装和调试负控终端机本文从网络收集而来,上传到平台为了帮到更多的人,如果您需要使用本文档,请点击下载按钮下载本文档(有偿下载),另外祝您生活愉快,工作顺利,万事如意!供电公司在对负控终端进行安装和调试工作时,对供电公司的运行情况带来重要的影响,以下是针对如何在现场进行安装和调试工作展开的合理讨论,笔者依据多年经验以及实际情况提出相关建议,互相学习交流,仅供参考。

1 前期的准备工作配备相应的运维人员负荷管理体系和设备安装中接触的部门有很多,为了能够给工程提供方便,因此需要相关企业将专业的人员调过来对此安装环节做好仔细的监督,并且让相关人员到位。

相关人员应当对供电体系中的运行情况做好熟悉的掌握,并且要有很高的计算机水平,从而给系统提供方便。

并且应当将监督终端进行合理安装,与主站采取有效的连接,达到标准的要求。

终端安装按以下步骤安装用电现场管理终端:选择易于安装的位置,对照用电现场管理终端上挂钩中间位置用Φ5mm钻头钻一个孔;对照用电现场管理终端底壳两个螺孔位置用Φ5mm钻头钻两个孔。

将用电现场管理终端垂直悬挂在挂钩螺钉上,并拧紧下方固定螺钉。

注意保证挂钩与挂钩螺钉之间、挂钩螺钉与大地之间接触良按要求将各种线路接入用电现场管理终端。

主站运行端与终端档案的建立相关人员在对终端进行安装时,主站应保持顺利运作的状态,主站通道应当要具备畅通性,进而将终端接入端口开放。

相关人员应当将拟定安装的相关档案事先输入到相应的数库中,从而能够让现场对终端的情况清楚了解。

相关人员在安装之前应当将IP、APN 等录入进去。

安装地点选择相关人员应当在终端的地方选择相应的仪器进行测试有关单位信号的整体强度能否达到标准;相关人员还应该对安装的具体地方做到充分的考虑,确保表记接线等相关接线处于较短的状态下;遮蔽雨雪与强光:倘若连接表记是在计量柜屏的里面,那么相关人员在安装时应当处在表计相近的地方;假如在室外计量表箱里面连接表计,那么应当在计量表箱里面进行安装;如果室外表箱的地方不足,那么相关人员就要增加相应的安装箱;相关人员也能够在配电室里安装终端,并且将脉冲线等相关接线放入到室外表箱位置上;相关人员在对终端进行安装时,应当与高压地方保持一定的距离,确保安全性。

终端现场安装调试手册实用版

终端现场安装调试手册实用版

终端现场安装调试一安装前准备工作:1.专用工具准备安装过程中,需要使用以下工具:万用表,手枪电钻,老虎钳,斜口钳,铅封钳,铅封头和封线,钢卷尺,大号螺丝刀(十字、一字各一),小号螺丝刀(十字、一字各一),绝缘胶带,接线板,带夹电源线,Φ3.5和Φ4.0的钻头,记号笔,表计遥控器等。

2.现场安装条件1、带485通讯功能的多功能电表。

2、有联合接线盒。

3、有计量柜。

4、无线信号网络较好(一般手机信号至少在1格以上)。

二.现场终端安装1、终端的固定1)按安装位置要求确定终端的上挂点。

用手钻打孔,用螺钉固定。

2)上挂终端,用记号笔点出其2个下安装孔,打孔并固定。

2、终端的接线1)安装使用的导线必需符合以下要求:a、电压回路接线采用2.5 mm2单芯硬线,电流回路接线采用2.5或4 mm2单芯硬线。

b、485线信号采用0.23mm 2的互套双绞线。

2)接线的方法a、三相四线1.打开联合接线盒的盖子,短接接线盒的电流板,断开电压板。

取A、B、C三相电压和零线直接连接到终端相对应的接线柱上,接线的工艺要求与表计相同。

2.分别断开A、B、C三相表计到接线盒电流出的电流线。

按照电流线串联到计量回路的方式(类似有功无功表的接法),把终端串到计量回路里,接线的工艺要求与表计相同。

3.电压、电流接线示意图如下:b、三相三线1.打开联合接线盒的盖子,短接接线盒的电流板,断开电压板。

取A、B、C三相电压直接连接到终端相对应的接线柱上,接线的工艺要求与表计相同。

2.分别断开A、C三相表计到接线盒电流出的电流线。

按照电流线串联到计量回路的方式(类似有功无功表的接法),把终端串到计量回路里,接线的工艺要求与表计相同。

3.电压、电流接线示意图如下:c、连接485线根据现场表计的接线说明,使用双绞线连接表计和终端之间的485接口。

即表计的485A接终端的485A(功能接线端子31孔),表计的485B接终端的485B(功能接线端子32孔),如果表计的485接口已经被其它设备占用(如负控装置),则不能再将终端和其进行连接。

负控终端安装施工规定(原稿)1996-463号

负控终端安装施工规定(原稿)1996-463号

宁供电用(1996)463号安装电力负荷管理系统终端的施工规定为了保证电力负荷管理系统工程安全、有序、保质、保量地顺利进行,特对终端安装施工中的有关事项规定如下:一、现场勘察1.每个用户终端安装施工前都必须经过现场勘察。

2.勘察人根据用户填写的负控登记表,对用户变(配)电环境状况、设备容量、供电线路名称、用电情况及有关设备逐一进行勘察,确定:(1)负控装臵的安装位臵;(2)天馈线和信号电缆、控制电缆的敷设路径及长度;(3)确定终端装臵的电源取向;(4)被控开关的名称、编号、脱扣形式、辅助接点情况以及被控负荷情况等。

3.终端装臵的安装位臵,一般不占用巡视通道,个别配电房确无其他合适位臵时,可以部份占用通道,基本原则是:(1)若配电房只有一个巡视通道,不得占用;(2)若配电房有两个巡视通道,特殊情况下可以占用一侧通道的一部份,但一般要保证该通道的剩余部份不窄于50cm,以便巡视人员通过。

4.终端装臵的电源取向,应以保证负控最后一轮开关跳闸后装臵仍能正常工作——即装臵不失电为原则。

5.勘察人员应在勘察表上画出该变(配)电所一次系统的主要部份,其中应含进线名称、进线开关、刀闸编号,有关进线及联络开关、被控开关、计量点以及施工中必须停用的其他设备。

需要向调度报停电申请的开关、刀闸应专门注明,并于勘察后立即填写停电申请单以防遗忘。

6.勘察表必须填明勘察日期及勘察人姓名。

二、装接通知单负控管理人员依据现场勘察确定的开关控制轮次制定“负控装接通知单”,经负控专职、负荷调度、主管领导签字后生效。

负控装接通知单一式五份,分别存于负控中心值班室,用户变(配)电房、负控维修组、负荷调度、用户档案袋。

三、施工图纸根据“现场勘察表”和“装接通知单”画出施工接线图,经专职人员签字后交施工人员施工。

施工队原则上应按图施工,施工中发现问题或有必须变动之处,须经专职人员或主管领导同意后方可更改。

施工结束后施工负责人应在“竣工图”上签字。

负荷控制终端安装作业指导书

负荷控制终端安装作业指导书

负荷控制终端安装作业指导书负荷控制终端安装作业指导书:1. 概述1.1 目的本文档旨在提供负荷控制终端(以下简称终端)的安装作业指导,确保安装的顺利进行。

1.2 背景负荷控制终端是用于监控和控制电力负荷的设备,可实现负荷的可视化管理和远程控制。

2. 准备工作2.1 材料准备2.1.1 终端设备2.1.2 安装工具2.1.3 安装配件2.2 安装环境准备2.2.1 确定终端安装位置2.2.2 确保安装位置的电力供应和通信设施,如电源插座和网络接口3. 安装步骤3.1 终端设备安装3.1.1 将终端设备固定在安装位置3.1.2 连接终端设备的电源和通信线缆3.1.3 确保设备连接牢固且线缆无损坏3.2 终端软件安装3.2.1 准备安装介质和授权信息3.2.2 安装终端软件并按照提示完成设置3.2.3 进行软件升级(若有需要)4. 系统配置与测试4.1 建立与服务器的通信连接4.1.1 设置终端与服务器之间的通信参数4.1.2 进行通信测试,确认连接正常4.2 配置相关参数4.2.1 设置终端的时间和日期4.2.2 配置终端的网络参数4.2.3 配置终端的监测点信息、控制策略等4.3 功能测试4.3.1 对终端进行功能性测试,包括负荷监测、控制策略执行等4.3.2 确保终端的各项功能正常工作5. 质量保证与验收5.1 完成安装记录5.1.1 记录安装设备的相关信息,包括设备型号、序列号等5.1.2 记录安装的时间和人员信息5.2 进行终端的功能验收测试5.2.1 按照质量验收标准对终端进行测试5.2.2 确保终端满足需求并符合相关标准和规范附件:本文档无附件。

法律名词及注释:1. 负荷控制:对电力负荷进行监测和控制,以实现能源效益的最大化和负荷的合理分配。

2. 终端设备:安装在现场的用于控制和监测的设备,如负荷控制终端。

负控终端的安装以及调试

负控终端的安装以及调试
对于可提供规约文本,可扩展其通讯功能。 • 具有当地维护功能,具有1路红外通信接口。
精选课件
4
负控网络拓扑结构
精选课件
5
端子图
34 35 36 37 38 39 40 41 42 43 44 45
1
跳闸1
跳闸2 跳闸3 跳闸4 告警
-12V 12V地 +12V
RS485A1 RS485B1 RS485A2 RS485B2
精选课件
21
负控终端的安装SIM卡与电池 • 确认SIM卡已被激活且资费充足 • 记录SIM卡号(含电话号码)及终端编号 • 注意:通电前请再次确认电压、电流及控制输出接线! • 7.2 观察终端指示灯 • 通电后按刚才所说的指示灯说明,观察终端电源及运行指
示灯。正常时,进行下一步 • 7.3 检查终端交流采样 • 使用终端按键,选择:测量点参数及数据――>设定当前
精选课件
15
负控终端的安装
• 电源的接线位置选择:
• 接电源接线时,先考察用户的接线图,对 用户的用电运行方式有所了解,再确定接 线的位置。
• 单电源单变压器客户: (三相四线终端)可取 在变压器低压总出线端的刀闸上端。(三 相三线终端)从进线柜高压非计量用电压 互感器二次端子上取。
精选课件
16
负控终端的安装
精选课件
9
负控终端的安装
• 1.2提供所需安装的用户资料 • 确定用户名单、地址;是箱变还是配电室,是否地下室,
移动公司信号强度(按4级区分); • 变压器容量、个数; • 表计信息,计量表类型、功能、数量; • 被控开关的类型、负荷量、作用与性能好坏,轮次的定义
; • 互感器情况; • 所需材料的大概数量; • 厂休情况,何时能够停电。 • 最后填写“电力负荷管理装置安装方案”,并请客户代表

简析负控管理终端常见问题分析及对策

简析负控管理终端常见问题分析及对策

简析负控管理终端常见问题分析及对策摘要:负控管理系统主要是由负控管理终端、主站及联结二者的通信管道共同构成,该系统的主要功用是对电力负荷进行监督及管理,该系统中融合了自动控制技术,计算机技术及通信技术等多个领域的技术方法,通过这些技术手段的综合运用来使电力系统负荷控制效果提升。

而作为负控管理系统的重要组成部分,负控管理终端的功能发挥程度对电力负控质量有非常巨大的影响,所以保证负控管理终端的质量、促进其功能得到充分发挥是推动我国电力事业发展的关键任务。

关键词:负控管理;常见问题;对策一、负控管理终端发展现状1.1安装问题安装环节是电力负控系统建设的最基础环节,对负控终端性能的发挥具有决定性作用,现阶段在我国的电力系统建设过程中相关工作人员会对无论是安装专业变压器的电力用户还会电力企业都会安装负控管理终端,这样有利于电力工作者工作效率提高,溶蚀也能提高电力系统管理效率提升。

然而,终端安装的操作人员技术能力较弱、责任意识较差等因素对负控终端的安装质量有很大的不利影响,终端设备上的计量线、控制线接线失误、GPRS信号卡插入国务以及工作记录填写不正规等问题是由发生。

这些问题会导致负控服务平台与负控管理终端无法有效连接的问题出现,进而致使负控管理系统不能正常运转。

1.2档案建立和更新问题负控管理终端安装或更换后,供电企业需要在计量自动化系统中对该用户进行建立档案资料和更新,新装或更改资料的负控用户管理终端信息,用户的基础资料如:供电线路、用电编码、计量电表参数、互感器参数、负控管理终端参数等必须要与现场工作单记录的保持一致。

但是存在着现场工作记录单记录信息错漏,建立档案录人错误等情况,导致负控管理终端在供电企业服务器后台不上线。

1.3维护问题负控终端在安装完成后相关工作人员还要对其运行情况进行检查及维修,除安装工作外,维护工作是负控终端运行过程中又一非常重要的环节,对整个系统的运行质量有非常关键的影响。

然而,由于相关工作人员对该环节的重视程度不够,负控终端系统的计量箱及其中的设备常会因为年久失修、缺少维护而发生故障,信号线在长时间的风吹雨淋的作用线也会发生锈蚀而丧失原有的功能。

江苏省电力公司负荷管理终端安装调试手册.

江苏省电力公司负荷管理终端安装调试手册.

江苏省电力公司负荷管理终端安装调试手册(初稿)江苏省电力公司2005年11月目录一.概述 (3)二.安装前准备 (3)1.增加04版规约终端型号 (3)2.安装工艺要求 (4)三.安装调试步骤 (4)1.现场勘查 (4)2.安装 (4)2.1 安装前准备 (4)2.2 安装时注意事项 (4)2.3 安装方法 (5)3.调试 (6)3.1通电前的检查 (6)3.2上电63.3频点选择、波特率 (6)3.4强制通话 (6)3.5设置终端地址 (7)3.6检查通信链路 (7)3.7召测设备密码 (7)3.8初始化 (8)3.9下发和核对参数 (8)3.10功能测试 (11)3.11填写调试信息,完善用户档案 (12)3.12现场清理,给用户现场培训(铅封) (12)一.概述针对江苏省目前正在安装使用的04版负控终端设备的安装调试存在的问题,特起草并整理了此文档,配合江苏省电力公司规范各个地市的负控终端设备现场安装和调试的操作,以确保负控终端设备安全稳定的运行。

二.安装前准备1.增加04版规约终端型号第一次安装04版规约的终端前,必须增加04版规约终端型号和配置支持的数据项,自动任务召测的数据项。

具体操作方法如下:点击主台菜单系统管理 系统管理,或者点击快捷图标系统管理,进入系统管理界面,在左边的管理项目列表中选择终端型号,点击界面下方新增按钮,出现新增终端型号界面。

界面内有三个表现选项卡界面。

分别为常规、数据项设置、召测数据项设置。

常规选项卡界面内输入内容请参照下表:2.建立预安装终端的档案在安装终端前,主台人员应尽可能多的了解信息,事先建好终端的档案,以便缩短调试时间。

档案的建立至少包括用户档案、终端档案、电表档案;打*的字段一定要输入。

终端档案中终端型号选择04版规约的终端型号,电表档案中预抄测量点号和脉冲测量点号不能重复。

3.安装工艺要求由供电公司整理编写。

三.安装调试步骤1.现场勘查在安装前先检查一下用户的安装环境,包括终端的位置,天线的位置,终端电源的选取,控制开关的信息,用户信息等等,形成一份勘查表格。

负压终端的使用流程

负压终端的使用流程

负压终端的使用流程一、准备工作1.确保负压终端设备正常运行:检查设备是否有损坏,确保电源线、网络线等连接正常;2.安装合适的运行环境:根据负压终端设备的要求,安装相应的操作系统、驱动程序等;3.配置合适的网络连接:确保负压终端设备能够正常连接到所需的服务器或网络。

二、登录负压终端1.打开终端设备,并等待设备启动完成;2.输入登录账号和密码:根据设备的要求,输入正确的账号和密码登录。

三、使用负压终端1.选择相应的应用程序:在终端设备上选择需要使用的应用程序,例如图像处理、数据分析等;2.进行相应的操作:根据应用程序的提示或需要,进行相应的操作,比如导入图像、设置参数等;3.监控操作过程:在负压终端设备上监控操作过程,确保操作正确进行;4.完成操作并保存结果:操作完成后,将结果保存到设备本地或上传到服务器等。

四、退出负压终端1.关闭应用程序:在负压终端设备上关闭正在运行的应用程序;2.断开网络连接:根据需要,断开终端设备与服务器或网络的连接;3.关闭终端设备:在完成所有操作后,关闭终端设备。

五、常见问题及解决方法在负压终端使用过程中,可能会遇到一些常见的问题,以下是一些常见问题的解决方法: 1. 终端设备无法启动:检查电源线、网络线等连接是否正常,如果连接正常仍无法启动,可以尝试重启设备; 2. 登录失败:检查登录账号和密码是否正确,确保网络连接正常。

如果问题仍存在,可以尝试重置账号密码,或联系管理员进行处理; 3. 应用程序运行缓慢:可能是终端设备的硬件配置较低,可以尝试优化应用程序的参数或使用更高配置的设备。

六、总结负压终端的使用流程主要包括准备工作、登录终端、使用终端、退出终端等步骤。

在使用过程中,需要注意设备的正常运行、合适的运行环境和网络连接。

同时,我们还介绍了一些常见问题及解决方法,希望能够帮助用户更好地使用负压终端设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对于可提供规约文本,可扩展其通讯功能。 • 具有当地维护功能,具有1路红外通信接口。
负控网络拓扑ห้องสมุดไป่ตู้构
端子图
34 35 36 37 38 39 40 41 42 43 44 45
1
跳闸1
跳闸2 跳闸3 跳闸4 告警
-12V 12V地 +12V
RS485A1 RS485B1 RS485A2 RS485B2
被控开关1(失压型)
20 19
18
17
16
KM_N
15
14
13
CL790D接失压型开关示意图
KJ2
CL790D
KJ1
负控终端的安装
• 6 终端参数设置 • 终端安装接线完毕,检查无误后,需要现场设置参数,包
括联网(与主站连接)参数和抄电能表参数。 • 一般需要设置以下参数: • 主站通讯地址、APN、地市区县码、终端地址、测量点的
范围,保证信号强度;如安装在箱式变压器柜内信号强度不能满足要 求,应加装外置天线(标配3m馈线)或在柜外加装负管终端安装箱 (也可加装相应尺寸电表箱)。
负控终端的安装
• 3.2 接线一般要求 • 接至终端的各种接线一般应从地沟引至终端下面,再通过穿线塑料管,从终端箱底
部穿线孔进入终端,再接入相应的端子上。(如终端安装于计量柜屏内,可不穿管); • 接线线缆应在两端用导线号头作相应标记(或标签贴纸); • 一般脉冲线,电源线各自用一根穿线PVC管,遥信线和遥控线根据导线的数量确定
负控终端的安装以及调试
负控终端的概述
• 用电管理负控终端采用了微电子技术、计 算机芯片技术、现代通信技术等当今较先 进的技术,支持并采用先进的GPRS公用无 线通信网络技术,是实现需求测管理现代 化的重要组成部分,也是电力负荷管理系 统的配套产品,和电力负荷管理主站配合 可实现负荷的监测与控制,并能够实现自 动抄表,计量设备监测和防窃电,以及各 种负荷闭环控制和各种告警功能,是电力 领域中具有较高的实用价值的产品。
用户的用电运行方式有所了解,再确定接 线的位置。 • 单电源单变压器客户: (三相四线终端)可取 在变压器低压总出线端的刀闸上端。(三 相三线终端)从进线柜高压非计量用电压 互感器二次端子上取。
负控终端的安装
• 天线选择 • 安装前应确认信号强度; • 信号良好时,推荐使用内置天线; • 在有电磁屏蔽场合使用时,应使用外置
负控终端的基本功能
• 3.4异常报警信息上报 • 告警信息实时显示。 • 3.5数据存储 • 停电后,除实时数据外所有数据均自动保存,存储容量为2MB,保存
时间不少于10年。 • 停电时钟继续走时。 • 3.6通信 • 对上级主站: • 可采用无线GPRS通信,无需组网,永远在线。 • 可选采用光纤通信,网络系统安全、可靠,数据传输高速。 • 后备锂电池,支持停电不少于3次通信。 • 对本地电能表 • 对于电能表采用RS485通信方式:支持DL/T645-1997等电表规约,
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
有脉无
功冲功
脉公脉
冲共冲
输端输


±12V电源
脉 脉脉脉脉脉脉
冲 冲 冲 冲 冲 冲 冲 4~20mA 0~5V
遥/ / / // /
信 公 共
遥 信 1
遥 信 2
遥 信 3
遥 信 4
及通讯参数; • 检查485线通断并核对极性,确信电表485+
接入终端485+。
5 开关接入
CL790D
KJ1
KJ2
KJ3
KJ4
负控终端的安装
KM_L
22
21
被控开关1(施压型)
20
19
18 17 16
15
KM_N
14
13
CL790D接施压型开关示意图
负控终端的安装
KJ4
KJ3
KM_L
22 21
示灯。正常时,进行下一步 • 7.3 检查终端交流采样 • 使用终端按键,选择:测量点参数及数据――>设定当前
测量点(一般都默认1为终端)――>查询测量点数据 ――>电压电流,查看终端显示的数据与实际电压电流是 否相符。正常时进行下一步操作。
负控终端的安装
• 7.4 终端抄表 • 使用终端按键,选择:查询测量点查询测量点
负控终端的安装
• 安装地点选择 • 选择终端位置时应首先用场强仪(或手机)测试移动公
司信号强度能否满足要求; • 终端安装位置应综合考虑,以保证表计接线、控制接线、
交流采样接线均较短; • 遮蔽雨雪与强光:如所连接表计在计量柜屏内,则安装
于屏内表计相邻处;如所连接表计在室外计量表箱内,则 安装在计量表箱内;如室外表箱空间不够,需另加装负管 终端安装箱(也可加装相应尺寸电表箱);也可将终端安 装于配电室内,放脉冲线、RS485线至室外表箱处; • 终端安装处离高压部分应满足安全距离;
限则跳闸。 • 支持本地功率控制、月电量控制、购电量控制、远方直接控制。支持保电、临时限电控制方案 • 3.2自动抄表 • 可以实现对用户侧计量用电子式电能表以RS485通信的方式远程抄表,支持多块电能表。自动抄表
的数据包括:正向有功总、尖峰平谷电量、反向有功总、尖峰平谷电量、正向无功总、尖峰平谷电 量、反向无功总、尖峰平谷电量、I/II/III/IV象限无功总尖峰平谷电量、最大需量及其发生时间、电 流/电压/功率/功率因数等。 • 33用电检查 • 能记录失压、断相、三相不平衡、过压、欠压等事件 • 能统计电压越限时间和电压合格率 • 能及时发现计量表计故障如电量飞走、倒走、电池异常等信息 • 能发现计量箱门打开事件 • 所有事件发生时能记录现场的一些参数,供分析处理
负控终端的安装
• 以上就是负控终端安装以及一些基本设置 的方法,各个厂家的设置方法都不一致, 但基本的设置都是大同小异。
状态、性质、地址、通讯规约、校验位、数据位、停止位、 波特率、电能表通讯密码、电能表用户名等。 • 以上参数具体设置方法详见附录1。 • 以上参数设置完毕后,执行“终端参数――>硬件复位”, 终端会自动复位,使设置参数生效,参数设置完毕!
负控终端的安装
• 7 验证与记录 • 7.1 安装SIM卡与电池 • 确认SIM卡已被激活且资费充足 • 记录SIM卡号(含电话号码)及终端编号 • 注意:通电前请再次确认电压、电流及控制输出接线! • 7.2 观察终端指示灯 • 通电后按刚才所说的指示灯说明,观察终端电源及运行指
负控终端的基本功能
• 3.1用电监测及负荷控制 • 实时采集用户用电的三相电流、三相电压,三相及总的有功功率、无功功率、功率因数。 • 提供电网状态如过压、欠压、断相、超负荷、失流、电流不平衡等信息。 • 提供需量和最大需量及其发生时间。 • 能够设定用户的功率定值/时间,在用户用电越限后终端自动判断并及时报警,如超过设定的报警时
签字、加盖单位公章。见下表
负控终端的安装
• 主站运行与终端档案的建立 • 终端安装前,主站应正常运行,主站通道
畅通,开放终端接入端口; • 拟安装的终端基本档案应预先录入数据库,
确保现场能知晓终端已登录主站; • 安装前至少应录入:终端区县码与逻辑地
址、IP、端口、APN(其它参数可在终端 与主站建立连接后,在主站端录入)。
• 网络灯:绿色,闪烁 (未连接时快闪,建 立连接后慢闪,间隔 约3秒)
• 告警灯:红色,有告 警事件发生时,常亮
• 有功:红色,有有功电量 输出时闪烁
• 无功:红色,有无功电量 输出时闪烁
负控终端的安装
• 工程准备 • 1.1配备相应的运维人员 • 负荷管理系统及设备的安装涉及到多个单位多
个部门的统一协调,为了有利于工程项目的实 施,需要供电局安排专门的工作人员负责项目 的监督及协调,并安排系统的运维人员到位。 系统运维工作人员应熟悉供电系统的日常运行、 了解配电和客户情况、有一定的电气设备维护 经验、具有较高计算机水平 (至少应了解计算机 的一般操作),以便系统安装、维修与日常监管。 并监督终端安装必须到位,达到与主站连接及 电能表数据采集正常的要求。
遥 信 5
遥 信 6
输 入
输 出
+
-
三相四线终端电源端子接线图
三相三线终端电源端子接线图
注意:请根据终端类型选择相应的接线方式
终端按键操作:
ESC
ESC
ESC键:返回上级目录;
上翻键:光标向上滚动;
确认键:进入当前目录; 下翻键:光标向下滚动
认识终端的指示灯
• 电源灯:红色,亮常
• 运行灯:绿色,闪烁 (间隔约1秒)
天线(标配3m馈线); • 多余天线应盘成环状后固定于安全地方,
折角不宜过大; • 环境信号较差场所(如地下室)应联系
当地移动公司解决。
负控终端的安装
• 4 电表接入 • 4.1 RS485接线 • 应将客户处所有计费表计全部接入; • 在接线前应仔细阅读表计接线盒上所标注
的接线说明及所接表计说明书; • 接入485表时,应确认电表地址、通信规约
负控终端的安装
• 与一般物体距离不小于100mm; • 与低压母线距离不小于300mm(必须安装在低压柜内时); • 终端安装处下端最好有地沟,便于走线; • 应避免装在有强磁场和有腐蚀性气体及较大粉尘的地方; • 通风与散热:尽量远离发热体,且应保证终端周围空气流通; • 安装高度应方便操作、观察终端工作指示灯、告警状态与读数; • 在地下室使用终端时,应与当地移动公司联系扩大GPRS网络覆盖
负控终端的安装
• 1.2提供所需安装的用户资料 • 确定用户名单、地址;是箱变还是配电室,是否地下室,
