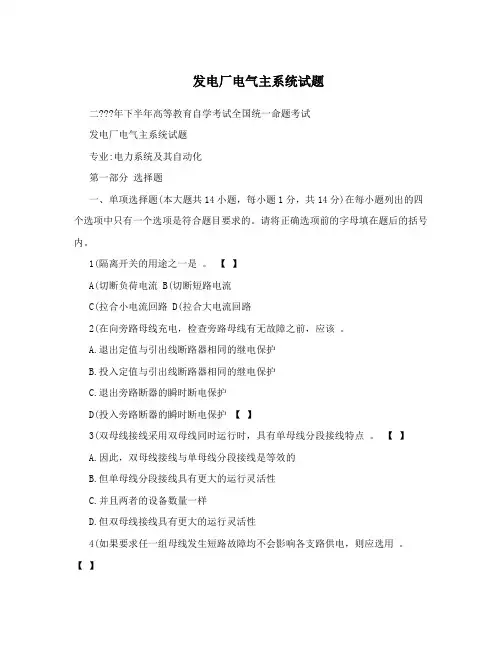

发电厂电气主系统试题

发电厂电气主系统试题二???年下半年高等教育自学考试全国统一命题考试发电厂电气主系统试题专业:电力系统及其自动化第一部分选择题一、单项选择题(本大题共14小题，每小题1分，共14分)在每小题列出的四个选项中只有一个选项是符合题目要求的。

请将正确选项前的字母填在题后的括号内。

1(隔离开关的用途之一是。

【】A(切断负荷电流 B(切断短路电流C(拉合小电流回路 D(拉合大电流回路2(在向旁路母线充电，检查旁路母线有无故障之前，应该。

A.退出定值与引出线断路器相同的继电保护B.投入定值与引出线断路器相同的继电保护C.退出旁路断器的瞬时断电保护D(投入旁路断器的瞬时断电保护【】3(双母线接线采用双母线同时运行时，具有单母线分段接线特点。

【】A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性4(如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用。

【】A(双母线接线 B(双母线分段带旁路接线C(二分之三接线 D(多角形接线5(低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

一般当锅炉容量为时，宜采用按机和炉对应的原则设置低压母线。

【】A(220t/h及以下 B.220t/h及以上C(400,670t/h D.1000t/h及以上6(220kV中性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于米。

【】A(1.5 B(1.8 C(1.9 D(2.07(热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的而造成损坏妨碍继续工作的性能。

【】A(长期工作时的最高允许温度 B(长期工作时的最高允许温升C(短路时的最高允许温度 D(短路时的最高允许温升8(选择矩形母线时，下列条件可不考虑。

【】A(额定电压 B长期允许电流 C动稳定 D热稳定9(为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于。

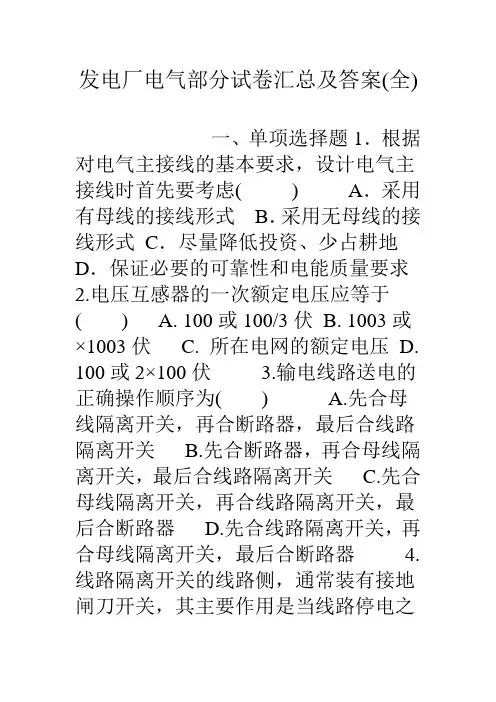

发电厂电气部分试卷汇总及答案(全)

发电厂电气部分试卷汇总及答案(全)一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑() A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于() A. 100或100/3伏B. 1003或×1003伏 C. 所在电网的额定电压D. 100或2×100伏 3.输电线路送电的正确操作顺序为() A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关 C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为()使用。

A.防雷接地B.保护接地C.工作接地D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?() A.出线不多且发展规模不明确 B.出线不多但发展规模明确 C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受()影响。

A.跨距 B.长期允许电流 C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是() A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是()。

A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是()A.一般一个电源供电B.应两个独立电源供电，备用电源采用手动切换方式投入 C.应两个独立电源供电，一个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是()℃。

A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的% % % 12．于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用 1 () A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离? () A．平均电压D．最低工作电压14．屋内配电装置和屋外配电装置是按() A．电气设备安装场所的不同区分的C．电气设备型号的不同区分的B．电气设备安装方式的不同区分的B．额定电压C．最高工作电压D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

2020年10月自考试题及答案解析发电厂电气主系统全国

2018年10月自考试题发电厂电气主系统全国课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A．小B．大C．相同 D．相近2．高压断路器多采用液压操动机构，其传递能量的媒介是（）A．氮气B．液压油C．压缩空气D．SF63．采用单母线分段的主接线，当分段断路器闭合运行时，如果某段母线上发生故障，继电保护动作首先跳开（）A．出线断路器B．分段断路器C．电源支路断路器D．该故障分段母线上的所有断路器4．下列选项中不属于多角形接线特点的是（）A．接线简单清晰、经济性好B．供电可靠性高、运行灵活C．检修一台断路器时，需对有关支路停电D．难于扩建5．分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A．左侧B．右侧1C．上方 D．下方6．下述电气设备中最大工作电流为其额定电流值的是（）A．发电机B．调相机C．电动机D．电力变压器7．在发电厂或变电所中，一般按经济电流密度选择母线截面的回路是（）A．发电机和主变压器回路B．所有高压回路C．所有低压回路D．发电机回路8．发电厂弱电控制回路的直流电源电压为（）A．110V或48V B．48V或24VC．24V或12V D．12V或5V9．下列选项中不属于准同期并列理想条件的是（）A．电压相等B．频率相等C．相位相同D．电流相等10．强迫油循环风冷却系统主要适用于多大额定容量的变压器?（）A．31500kV A及以上 B．31500kV A以下C．3150kV A及以上D．3150kV A以下11．当施加于电介质的电压超过其击穿电压时，通过电介质的电流（）A．维持不变B．急剧增加C．急剧减小D．慢慢减小12．下列选项中不会使电介质发生不可逆老化过程的是（）A．热过程B．极化过程C．化学过程D．机械损伤13．测量绝缘电阻时，读取绝缘电阻数值的正确时间是在兆欧表达到（）A．50％额定转速且指针稳定后B．80%额定转速且指针稳定后C．额定转速且指针稳定后D．最大转速且指针稳定后14．普通阀型避雷器火花间隙的特点是（）2A．伏秒特性曲线很陡，分散性很大B．伏秒特性曲线很平，分散性很大C．伏秒特性曲线很陡，分散性不大D．伏秒特性曲线很平，分散性不大15．35kV及以上变电所进线段保护长度一般取为（）A．1～2公里B．500～600米C．200～300米D．100米左右二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案，错填、不填均无分。

(全新整理)10月发电厂电气主系统全国自考试卷及答案解析

全国2018年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．少油断路器的对地绝缘是靠（）A．绝缘油实现B．空气实现C．瓷支柱实现D．环氧树脂实现2．下列哪种情况宜采用一台半断路器接线？（）A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上3．外桥接线适合于（）A．线路较短、变压器需要经常切换的场合B．线路较长、变压器不需要经常切换和场合C．线路较多，只有两台变压器的场合D．只有二条出线、变压器台数较多的场合4．厂用电率是指发电厂在一定时间内，厂用电所消耗的电量占发电厂（）A．总发电量的百分数B．总装机容量的百分数C．最大发电量的百分数D．最小发电量的百分数5．系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（）A．小15% B．小20%C．大15% D．大20%6．对一次设备起控制、保护、测量、监察等作用的设备称为（）A．监控设备B．二次设备C．辅助设备D．主设备7．对于没有主控制室的发电厂，当机组为3台及以上，且容量为100MV A及以上时，宜设（）A．1组蓄电池B．2组蓄电池C．3组蓄电池D．4组蓄电池18．将发电机转速升高到接近系统的同步转速时，在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步。

这种并列方式叫做（）A．自动准同期B．半自动准同期C．手动准同期D．自同期9．电介质的极化形式不包括．．．（）A．原子式极化B．电子式极化C．离子式极化D．夹层式极化10．用电桥测量介质损失角时，可能遇到的干扰不包括．．．（）A．外界电场或磁场的干扰B．桥臂相互间电场的干扰C．桥臂本身电容与电感的干扰D．外界噪声及振动的干扰11．自然冷却封闭母线的散热方式是（）A．辐射与对流B．辐射与传导C．传导与对流D．辐射、传导及对流12．六氟化硫气体具有良好的灭弧性能和绝缘性能，它的介质强度恢复速度是空气的（）A．50倍B．100倍C．150倍D．200倍13．垂直接地体常用镀锌钢管或镀锌角钢垂直打入土壤中，一般长度为（）A．1米B．2米C．3米D．4米14．发电厂低压母线与高压母线串接自启动时，低压母线电压可以低一些，但不应低于．．．．额定电压的（）A．50% B．55%C．60% D．65%15．分相中型配电装置的占地面积比普通型配电装置节约（）A．5~10% B．10~15%C．15~20% D．20~30%二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

发电厂电气主系统—考试题库及答案

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与()台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L 的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

发电厂电气部分试题汇总和答案解析全

一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。

A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。

A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。

A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。

广西大学发电厂电气主系统期末考试复习题及参考答案

发电厂电气主系统期末考试复习题一.单选题（共7题,12.6分）1、常用YNyn0d11接线组别表述错误的是（）。

A、高中压侧均为星形联结且中性点都引出B、高中压间为0点接线C、高低压间为11点接线D、高低压侧均无中性线正确答案：D2、高压厂用备用或起动/备用电源的引接方式不包括（）。

A、通过厂用备用变压器(或电抗器)引接B、最低一级升高电压母线上引接C、从联络变压器的低压绕组引接D、从发电机出口侧引接正确答案：D3、熄灭交流电弧的基本方法有（）。

A、加强弧隙的去游离B、提高介质强度的恢复速度C、降低弧隙电压的上升速度与幅值D、拉闸断电正确答案：D4、不属电弧的产生原因的是（）。

A、强电场发射B、热电子发射C、碰撞游离D、去游离正确答案：D5、根据《电气设备文字符号》中的规定，文字符号QF的中文名称是（）。

A、断路器B、变压器C、熔断器D、隔离开关正确答案：A6、不属于隔离开关作用的是（）。

A、隔离电源B、倒闸操作C、通断小电流电路D、灭弧正确答案：D7、不是电气主接线基本要求的是（）。

A、可靠性B、经济性C、灵活性D、简易性正确答案：D二.多选题（共8题,14.4分）1、三绕组自耦变压器第三绕组的作用（）。

A、消除三次谐波B、减小自耦变压器的零序阻抗C、单独供电D、消除环流正确答案：ABC2、导体截面形状影响硬导体的（）。

A、散热B、集肤效应系数C、机械强度D、美观度正确答案：ABC3、变压器的理想并列运行条件为（）。

A、电压比相等B、短路阻抗相等C、组连接组别相同D、装设位置相邻正确答案：ABC4、导体的集肤系数Ks与哪些因素有关。

（）。

A、电流的频率B、导体的形状C、导体的尺寸D、空气的湿度正确答案：ABC5、电气二次回路主要包括（）。

A、交流电压回路B、交流电流回路C、断路器控制和信号回路D、继电保护回路以及自动装置回路正确答案：ABCD6、发热对导体和电器的不良影响有（）。

A、机械强度下降B、接触电阻增加C、绝缘性能降低D、磁滞损耗增加正确答案：ABC7、影响变压器绝缘老化的因素有（）。

10月全国自考发电厂电气主系统试题及答案解析

1全国2019年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.采用多断口断路器，常在触头之间并联1000～200pF 的小电容，其作用是( ) A.提高开断能力 B.均衡电压 C.阻隔直流D.匹配参数2.一台半断路器接线是属于( ) A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线3.短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( ) A.Ⅰ类负荷 B.Ⅱ类负荷 C.Ⅲ类负荷D.不停电负荷4.下述哪种设备应尽量作为穿墙套管使用，以减少配电装置的体积与造价? A.电压互感器 B.电流互感器 C.避雷器D.断路器5.在计算电动力时，当两矩形导体之间净距a 与矩形导体截面周长l 之间满足下述何种关系时，形状系数K f 可取为1? A.a<lB. a=lC.a>lD. a ≠l6.当环境温度变为+25℃时，铝导体长期发热的允许温度为( ) A.60℃B.70℃C.85℃D.105℃7.发电厂或变电所的控制、信号、测量、继电保护、自动装置以及断路器合、跳闸的工作电源叫做( ) A.操作电源 B.厂用电源 C.备用电源D.控制电源8.在中性点非直接接地系统中，当发生单相接地后，一般允许继续运行的时间为( ) A.0.5hB.1hC.2hD.5h9.有两台升压变压器T 1和T 2，已知1KT u ％大于2KT u ％，其他参数相同。

当它们并联运行时,T 2会过负荷。

为保证T 2不过负荷，应采用调整负荷分配的措施是( )A.调低T1分接头或调高T2分接头B.调低T1分接头或调低T2分接头C.调高T1分接头或调高T2分接头D.调高T1分接头或调低T2分接头10.在被试品绝缘表面靠高压端安装屏蔽电极，是用于消除何种因素对试验的影响?( )A.被试品表面电场B.被试品表面磁场C.被试品表面泄漏电流D.被试品表面感应电压11.在交流耐压试验中，若发生短路，过流保护应在多少时间内动作切除电源?( )A.0.02sB.0.05sC.0.1sD.0.5s12.在磁吹避雷器的每组间隙上并联电阻，以起( )A.消能作用B.分流作用C.限流作用D.均压作用13.如果雷电波u沿着线路入侵变电所，当该线路在变电所侧的隔离开关断开时，则该线路可能出现的最高电压为( )A.0B.0～uC.uD.2u14.在相同的电压等级中，绝缘水平最低的电气设备是( )A.变压器B.避雷器C.旋转电机D.输电线路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

发电厂电气部分考试题

发电厂电气部分考试题
一、选择题
1. 以下关于电气系统的描述中，哪一项是错误的？
A. 电气系统主要包括发电机、变压器、开关设备和配电盘。

B. 电气系统的运行稳定性和安全性对整个发电厂的运行起着至关重要的作用。

C. 电气系统的维护保养只需要定期检查电缆的接头是否松动即可。

D. 电气系统的故障会对整个发电厂的生产造成严重影响。

2. 以下哪种情况不会导致电气系统的短路故障？
A. 电气设备漏电严重
B. 电气设备超负荷运行
C. 电缆接头烧毁
D. 发电机绝缘破损
3. 在发电厂的电气系统中，为了确保供电可靠性和安全性，需要定期进行哪些检查和维护？
A. 温度检测、通风散热
B. 清洁除尘、紧固接线
C. 定期换油、增加负载
D. 随意插拔电缆、漏电检查
二、填空题
1. 电气系统中常用的保护设备有过流保护、低压保护和__________
保护。

2. 在电气设备绝缘测试中，通常使用的测试仪器是____________仪。

3. 发电厂的变频器主要用于调节发电机的______________。

4. 电气系统中常见的故障有__________、短路和漏电等。

三、简答题
1. 请简要说明电气系统的作用及重要性。

2. 电气系统中的过负荷保护是如何起到作用的？
3. 简述电气系统的故障排除方法及预防措施。

四、综合题
某发电厂的一台发电机运行时突然出现电气故障，造成了停机损失。

请结合电气系统的相关知识，分析可能的故障原因，并提出相应的处
理建议。

发电厂电气主系统试题.doc

全国2005年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．多断口灭弧的断路器，为使每个断口上恢复电压均匀一致，常在各个断口上并联（）A．电容器B．电阻器C．电抗器D．放电间隙2．110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A．5% B．10%C．15% D．20%3．题3图所示转换开关SM处于位置“I”时，接通的触点为（）A．1—3，5—7B．2—4，6—8C．1—2，5—6D．3—4，7—84．电介质的电导与外加电压有关。

通常在接近击穿电压时，其绝缘电阻（）A．保持不变B．急剧下降C．缓慢下降D．急剧上升5．工作接地是指（）A．为保证工作人员安全而采取的接地措施B．为保护电气设备而采取的接地措施C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D．为防止雷击而采取的接地措施6．屋外配电装置中隔离开关和互感器均采用（）A．低式布置B．中式布置C．半高式布置D．高式布置7．三相三柱式电压互感器可以用来测量（）A．线电压B．相电压C．零序电压D．负序电压8．若10kV母线垂直布置，则（）A．中间相承受的电动力最小B．中间相承受的电动力最大C．两边相承受的电动力最大D．三相承受的电动力相等9．变压器冷却系统有（）A．油自然循环空气自然冷却系统和强迫油循环水冷却系统两种B．油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种C．油自然循环冷却系统和强迫油循环水冷却系统两种D．油自然循环冷却系统和强迫油循环冷却系统两种10．为了便于监视发电机并网前的工作状态，发电机定子回路的仪表应接在（）A．发电机中性点互感器的二次测B．发电机转子侧互感器的二次侧C．发电机出口处互感器的二次侧D．发电机中性点及转子侧互感器的二次侧11．在大接地电流系统中，如接地电流大于4000A，则接地装置的接地电阻不应超过（）A．10ΩB．5ΩC．1ΩD．0.5Ω12．电气主接线是指（）A．发电厂或变电所一、二次设备间的连接关系B．发电厂或变电所重要设备的连接关系C．发电厂或变电所的一次设备按照设计要求连接而成的电路D．发电厂或变电所的一次设备按照运行方式要求连接而成的电路13．低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

发电厂电气部分试题汇总和答案解析(全)

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

2020年10月发电厂电气主系统试题及答案解析全国自考.docx

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2019 年 10 月高等教育自学考试发电厂电气主系统试题课程代码： 02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题 1 分，共 14 分 )1.RT0 熔断器适用于对断路能力要求较高的低压系统中，下面哪种熔断器是RT0 熔断器 ?()A. 有填料的封闭式B.有填料的敞开式C.无填料的封闭式D.无填料的敞开式2.隔离开关用于隔离电压或切换电路，()A. 不得断开但可接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路3.在 110kV 及以上的配电装置中，下述哪种条件下可采用多角形接线?()A. 出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确4.厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与()A. 其总发电量之比B. 其总装机容量之比C.其供电量之比D. 系统总发电量之比5.半高型配电装置是将 ()A. 母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置6.在 110kV及以上的配电装置中应尽可能选用()A. 电容式电压互感器B.电磁式电压互感器C.油浸绝缘电磁式电压互感器D.树脂浇注绝缘电磁式电压互感器7.三相五柱式电压互感器的二次侧辅助副绕组接成开口三角形接线，其作用是监测系统的()A. 相电压B. 线电压C.零序电压D. 相电压和线电压8.中央信号装置由()A. 事故信号装置和指示灯组成B. 事故信号装置和位置信号组成C.位置信号和指示灯组成D. 事故信号装置和预告信号装置组成9.自同期方式并列是将发电机转速升高到接近系统的同步转速时，()1A. 在未加励磁的条件下将发电机并入系统，待发电机拉入同步后再加上励磁电流B. 加上励磁电流后将发电机并入系统，使发电机拉入同步C.加上励磁电流使发电机拉入同步后，将发电机并入系统D.在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步10.除下列哪一种情况外，其余过程均会使绝缘介质发生不可逆的老化?( )A. 热过程B. 受潮C.化学过程D. 机械损伤11.被试品绝缘状态的好坏，通常用吸收比(K) 表示，吸收比为下面哪一个表达式 ?(R 100 ，R 60，R 15 分别为 100s 、60s 、 15s 时的绝缘电阻 )R100B. K=R100A.K=R15R60R60D. K=R15C. K=R60R1512.行波在架空线和电缆中传播速度的计算公式是( )A.3 108(m / s)3 108B.(m / s)r 0 rrrC.3 108 ( m / s)D.3 108 ( m / s)r / rr / r13.由跨步电压的定义可知，其大小( )A. 不仅与接地装置的接地电阻有关，而且与具体人的步距大小有关B. 只与接地电流大小有关C.与具体个人的步距大小和离接地装置远近有关D.与接地装置的接地电阻和接地电流大小有关14.避雷针的保护范围是指 ()A. 有可能被直接雷击，但过电压得到控制的空间范围B. 具有 1%左右雷击概率的空间范围C.具有 0.1%左右雷击概率的空间范围D.绝对不会被直接雷击的空间范围二、填空题（每小题1 分，共 10 分）15.在弧柱区内，带电质点从弧柱区逸出，进入弧柱周围介质中去的现象称为_________现象。

电气设备及主系统单选测试题

电气设备及主系统单选测试题一、单选题（共80题，每题1分，共80分）1、对配电网串联电抗器用途描达错误的有（).A、增加输电线路的电抗，以降低系统的短路电沆B、起滤波功能，改善电能质量C、蓄能，改善电能质量D、做无功负荷使用，消耗电网的过剩无功正确答案：D2、下列不是特高压直流输电的优点是〔A、调节快速，运行可靠B、限制短路电流C、没有电容充电电流D、线路造价高，年电能损失小正确答案：D3、下列（）宜采用一台半断路器接线。

A、35~110kVB、330~500kVC、110~220kVD、10~35kV正确答案：B4、将名方家基本建设期和生产运行期的全部支出费用均折算至计算期的第一年，现值低的方案是可取方案，这种经济技术分析方法是（）A、年费用比较法B、最小费用法C、净现值法D、费用现值法正确答案：B5、采用单母线分段的主接线，当分段断路器闭合运行时，如果某段母线上发生故障，继电保护动作首先跳开（）A、出线断路器B、分段断路器C、电源支路断路器D、该故障分段母线上的所有断路器正确答案：B6、断路器开断中性点不直接接地系统中的三相短路电路时，其首先开断相的恢复电压的工频分量为相电压的（）倍。

A、1.73B、1.3C、1.5D、0.866正确答案：C7、一般凝气式火电厂厂用电率为（）。

A、8%~11%B、11%~-13%C、5%~8%D、3%~5%正确答案：C8、在一定时间内，（）的百分数，称为该时间段的厂用电率。

A、厂用电耗电量与全部发电量之比B、全部发电量与厂用电耗电量之比C、厂用电耗电量与主变压器高压侧额定容量之比D、厂用电耗电量与主变压器低压侧额定容量之比正确答案：A9、大型水电厂厂用电最合理的是（）。

A、单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电B、单母线按机组合数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电C、单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电D、单母线按机组台数分段，每段设置一合厂用变压器以明备用的方式分别给各段母线供电正确答案：D10、一般情况下，物质温度超过5000°C以上，物质就会转化为（A、固态B、液态C、气态D、等离子态正确答案：D11、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（A、采用无母线的接线形式B、尽量降低投资、少占耕地C、保证必要的可靠性和电能质量要求D、采用有母线的接线形式正确答案：B12、装设分段电抗器的作用是（）A、改善母线的电压质量B、吸收多余的无功功率C、改进用户的功率因数D、限制母线回路中的短路电流正确答案：D13、矩形导体广泛用于（），工作电流（）的配电装置中。

发电厂电气主系统—考试题库及答案

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与()台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L 的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

发电厂电气主系统—考试题库及答案

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与( )台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D 屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

电气设备及主系统练习题(附参考答案)

电气设备及主系统练习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.传统火电厂的原动机是锅炉。

（）A、正确B、错误正确答案：B2.隔离开关能拉合电容电流不超过5.5A的空载线路。

（）A、正确B、错误正确答案：B3.接地装置的电阻愈小，通过人体的电流就愈小。

（A、正确B、错误正确答案：A4.我国自行设计和制造的第一座核电厂是浙江三门核电厂。

（A、正确B、错误正确答案：B5.目前，我国火力发电占总发电量的比例最大。

（）A、正确B、错误正确答案：A6.使用三台单相电流互感器做成星型接线，二次导线长度单条导线长度的2倍。

（）A、正确B、错误正确答案：B7.地热发电是利用地下热水和蒸汽为动力源的一种新型发电技术。

（）A、正确B、错误正确答案：A8.变压器-母线组接线变压器检修时，对应母线可实现不停电。

（)A、正确B、错误正确答案：B9.双母线接线，向母线左右任何方向扩建，均不会影响两组母线的电源和负荷自由组合分配，在施工中也不会造成原有回路停电。

（）A、正确B、错误正确答案：A10.220kV及以下设备最高工作电压为额定电压的1.15倍。

（A、正确B、错误正确答案：A11.加速电气设备绝缘老化的主要原因是使用时温度过高。

（）A、正确B、错误正确答案：A12.事故保安电源是为保证严重事故状态下电厂内部的安全，由蓄电池组、柴油发电机组等电源承担。

（）A、正确正确答案：A13.扩建方便是有母线的接线形式的公共特点。

（）A、正确B、错误正确答案：A14.保护电力电容器的熔断器熔体的额定电流应满足Infs=KInc，当一组电容器时，系数K取1.35～1.8。

（）A、正确B、错误正确答案：A15.避雷器是一种保护设备，是二次设备。

（）A、正确B、错误正确答案：B16.每相两条的矩形，相电流在两条中平均分配，即各通过50%的电流。

（）A、正确B、错误正确答案：A17.低压分裂绕组变压器都是降压型变压器。
