循迹原理
循迹小车原理
循迹小车原理
循迹小车是一种能够根据指定轨迹行驶的智能小车，它可以根据预先设计的路
线进行自主行驶，是现代智能科技在机器人领域的一种应用。
循迹小车的原理主要包括传感器感知、控制系统和执行系统三个方面，下面我们将逐一介绍。
首先，循迹小车的传感器感知是其实现自主行驶的关键。
传感器可以获取小车
周围环境的信息，如地面颜色、光线强度等。
通过对这些信息的感知和分析，循迹小车可以确定自己当前的位置和方向，并且判断前方的路况，从而做出相应的行驶决策。
常见的循迹传感器包括红外线传感器、光电传感器等，它们可以有效地感知地面的黑线或者其他指定的标志，从而实现沿着指定轨迹行驶的功能。
其次，循迹小车的控制系统起着至关重要的作用。
控制系统是循迹小车的大脑，它接收传感器传来的信息，进行数据处理和分析，并做出相应的控制指令，以控制小车的行驶方向和速度。
控制系统通常由单片机或者其他嵌入式系统构成，它们能够根据预先设计的算法，实现对小车的精准控制，从而使小车能够按照指定的轨迹行驶。
最后，循迹小车的执行系统是实现控制指令的具体执行者。
执行系统通常包括
电机、轮子等部件，它们能够根据控制系统发出的指令，实现小车的转向、前进、后退等动作。
通过执行系统的协调配合，循迹小车可以按照预先设计的轨迹自主行驶，完成各种任务。
总的来说，循迹小车的原理是基于传感器感知、控制系统和执行系统的协同作用，实现对小车行驶的精准控制。
在实际应用中，循迹小车可以用于仓库自动化、智能导航、无人巡检等领域，为人们的生产和生活带来便利。
随着科技的不断发展，循迹小车的原理和技术也在不断完善和创新，相信它将会有更广泛的应用前景。
循迹算法原理
循迹算法原理The principle of the line-following algorithm is to use sensors to detect the line on the ground and make adjustments to keep the robot on track.循迹算法的原理是利用传感器检测地面上的线路，并做出调整以保持机器人在轨道上。
There are several different types of line-following algorithms, including the proportional-integral-derivative (PID) algorithm, the Bang-bang algorithm, and the state machine algorithm.有几种不同类型的循迹算法，包括比例-积分-微分（PID）算法，Bang-bang算法和状态机算法。
The PID algorithm uses feedback from the sensors to calculate the robot's position relative to the line and adjust the motors accordingly.PID算法利用传感器的反馈来计算机器人相对于线路的位置，并相应调整电机。
The Bang-bang algorithm, also known as on-off control, simply switches the motors on or off depending on the sensor input.Bang-bang算法，也称为开关控制，根据传感器输入简单地打开或关闭电机。
The state machine algorithm uses a predefined set of states and transitions to determine how the robot should behave based on sensor input.状态机算法使用预定义的状态和转换集来确定机器人应根据传感器输入如何行为。
循迹 原理 红外线
循迹原理红外线
循迹技术是机器人领域的一项常用技术，它可以让机器人通过检测地面上的黑线实现沿着指定路径移动。
循迹的原理是利用车载传感器，检测地面上的黑线，然后根据检测到的黑线进行相应的控制。
循迹技术的传感器通常采用红外线传感器，其原理是利用红外线传感器向地面发射红外线，当红外线遇到地面上的黑线时，部分红外线会被黑线吸收，而其余的红外线会被反射回传感器。
通过检测反射回来的红外线强度，循迹系统可以判断当前车辆在地面上的位置和朝向。
循迹车的传感器安装在机器人车底下，通常由一个或多个光电（红外）发射机和接受机组成。
当光电发射机发射红外线时，一部分的红外线被黑色基底吸收，另一部分被反射回来，被光电接收机探测。
这时，光电接收机输出的信号，经过放大和强度限制后，被微处理器的多路A/D变换输入端检测。
如果机器人离线的距离在一个阈值以内，A/D输入端将会输出一个较高的电平值，否则，将输出一个较低的电平值。
循迹技术是实现自动导航的重要手段，其应用范围广泛，如农业中的作物喷雾机、仓库中的物料运输车、家庭中的地面清洁机器人、地铁等公共交通工具等。
在工业自动化中，循迹技术可以用于流水线物流，工件装配以及机器人装载与卸货操作。
在军事领域，循迹技术不仅可以用于地面作战机器人和无人驾驶车辆，还可以应用于导航、神经网络控制、自主机器人的探测和认知以及特种作战机器人
的应用。
总之，循迹技术是机器人领域的重要发展方向之一，将在未来的工业、家居、农业、军事等领域得到广泛应用。
循迹小车的原理
循迹小车的原理循迹小车是一种基于传感器的智能机器人，它能够自动地在预设的路径上行驶，并根据环境的变化进行自我调整。
循迹小车的原理主要涉及到传感器、控制电路和电机三个方面。
首先，循迹小车依靠传感器来感知环境的变化，其中最常用的传感器是红外线传感器。
红外线传感器主要由发射器和接收器组成，其中发射器发射红外线信号，接收器接收反射回来的红外线信号。
当循迹小车在行驶过程中，传感器能够感知到路径上的黑线或者其他颜色差异，然后将这些信号转化为电信号，传递给控制电路。
其次，控制电路是循迹小车的核心部分，它根据传感器接收到的信号，进行相应的逻辑判断和处理，来控制电机的运动。
控制电路一般由集成电路组成，可以通过编程或者硬连线的方式来实现逻辑控制。
当传感器感知到黑线时，控制电路会判断是否需要转弯，根据不同的判断结果，向电机提供不同的控制信号，控制电机的转向和速度。
这样循迹小车就可以根据黑线的走向，做出适当的转弯和速度调整，从而沿着预设的路径行驶。
第三，电机是循迹小车的动力源，它负责驱动车轮的转动。
一般来说，循迹小车采用两个驱动轮，每个驱动轮都有一个电机来驱动。
电机接收控制电路输出的控制信号，根据信号的不同进行相应的运转，从而驱动车轮转动。
当循迹小车需要转弯时，控制电路会向电机提供不同的信号，使得其中一个电机停止或者反向运转，从而实现转弯动作。
通过控制电路对电机的控制，循迹小车可以根据需要改变行进速度和转弯半径，以实现在预设路径上的准确行驶。
综上所述，循迹小车的原理主要包括传感器的感知、控制电路的处理和电机的运转。
通过传感器感知路径上的黑线或其他有色标记，控制电路进行逻辑判断和处理，再通过控制信号控制电机的运动，循迹小车就可以自动地在预设的路径上行驶。
循迹小车的原理简单实用，可以通过调整控制电路和传感器的设置，实现不同场景下的行驶需求，因此在教育、娱乐和实验等领域都有广泛的应用。
循迹小车原理
循迹小车原理
循迹小车是一种智能机器人，通过感应地面上的黑线来实现自主导航。
它具有一组红外线传感器，安装在车体底部。
这些传感器能够感知地面上的线路情况，判断车子应该如何行驶。
循迹小车的工作原理是基于光电传感技术。
当小车上的传感器感受到黑线时，光电传感器就会产生信号。
这些信号通过控制系统进行处理，确定小车的行驶方向。
如果传感器感受到较亮的地面，即没有黑线的区域，控制系统会判断小车偏离了轨迹，并做出相应的调整。
为了确保精确的导航，循迹小车的传感器通常安装在车体的前部和底部，使其能够更好地感知地面上的线路。
此外，传感器之间的距离也很重要，它们应该能够覆盖整个车体宽度，以确保车子能够准确地行驶在黑线上。
循迹小车的控制系统通过对传感器信号的分析来判断车子的行驶方向。
当传感器感知到线路时，控制系统会发出信号，控制电机转动，使车子朝着正确的方向行驶。
如果传感器感知不到线路，或者线路出现了间断，控制系统会做出相应的调整，使车子重新找到正确的线路。
循迹小车是一种简单而有效的机器人，它在许多领域都有广泛的应用。
例如，它可以用于仓库自动化，实现货物的自动运输；也可以用于工业生产线，实现物品的自动装配。
总的来说，循迹小车通过光电传感技术，能够自主导航，实现精确的线路行驶。
循迹模块原理

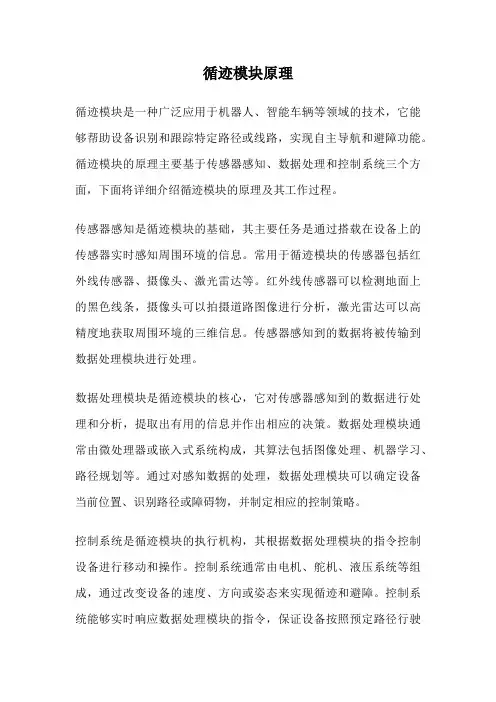

循迹模块原理循迹模块是一种广泛应用于机器人、智能车辆等领域的技术，它能够帮助设备识别和跟踪特定路径或线路，实现自主导航和避障功能。
循迹模块的原理主要基于传感器感知、数据处理和控制系统三个方面，下面将详细介绍循迹模块的原理及其工作过程。
传感器感知是循迹模块的基础，其主要任务是通过搭载在设备上的传感器实时感知周围环境的信息。
常用于循迹模块的传感器包括红外线传感器、摄像头、激光雷达等。
红外线传感器可以检测地面上的黑色线条，摄像头可以拍摄道路图像进行分析，激光雷达可以高精度地获取周围环境的三维信息。
传感器感知到的数据将被传输到数据处理模块进行处理。
数据处理模块是循迹模块的核心，它对传感器感知到的数据进行处理和分析，提取出有用的信息并作出相应的决策。
数据处理模块通常由微处理器或嵌入式系统构成，其算法包括图像处理、机器学习、路径规划等。
通过对感知数据的处理，数据处理模块可以确定设备当前位置、识别路径或障碍物，并制定相应的控制策略。
控制系统是循迹模块的执行机构，其根据数据处理模块的指令控制设备进行移动和操作。
控制系统通常由电机、舵机、液压系统等组成，通过改变设备的速度、方向或姿态来实现循迹和避障。
控制系统能够实时响应数据处理模块的指令，保证设备按照预定路径行驶或避开障碍物。
循迹模块的工作原理主要包括传感器感知、数据处理和控制系统三个方面。
传感器感知周围环境的信息，数据处理模块对感知数据进行处理和分析，控制系统根据处理结果控制设备进行移动和操作。
循迹模块的原理虽然简单，但在实际应用中却能够帮助设备实现自主导航、避障和跟踪等功能，极大地提升了设备的智能性和自主性。
相信随着技术的不断发展和创新，循迹模块将在各个领域发挥更加重要的作用，为人们的生活和工作带来更多便利和效益。
智能小车循迹原理
智能小车循迹原理1. 引言智能小车是近年来人工智能领域的热门研究方向之一。
循迹技术是智能小车的核心功能之一，其原理是通过感知环境中的轨道，并根据轨道的变化来控制小车的行驶方向。
本文将深入探讨智能小车循迹的原理及其实现方式。
2. 循迹原理概述智能小车循迹原理主要包括传感器感知、信号处理和控制执行三个部分。
传感器感知是通过感知环境中的轨道信息，例如通过光电传感器检测地面上的黑线；信号处理是将传感器感知到的数据进行处理，将其转化为可用的控制信号；控制执行是根据信号处理的结果，控制小车的运动。
3. 传感器感知传感器是智能小车感知轨道的重要组成部分。
常用的传感器包括光电传感器、红外传感器和摄像头等。
3.1 光电传感器光电传感器通过发射红外光并接收反射光来感知黑线。
当光电传感器探测到黑线时，会产生一个信号，表示小车需要调整方向。
光电传感器安装在小车的底部，可以沿着小车的前进方向扫描地面。
3.2 红外传感器红外传感器利用红外线的特性感知黑线。
当红外传感器接触到黑线时，其接收到的红外信号会发生变化，通过检测这个变化可以确定小车的位置。
红外传感器通常安装在小车的前部，可以精确地感知到黑线的位置。
3.3 摄像头摄像头是一种更高级的感知设备，可以实时捕捉环境中的图像，通过图像处理算法来识别黑线。
摄像头可以提供更丰富的轨道信息，但也需要更复杂的算法来处理图像数据。
4. 信号处理传感器感知到的数据需要进行信号处理，以便将其转化为可用的控制信号。
信号处理的主要任务是对传感器数据进行滤波、增强和分析等操作。
4.1 滤波由于传感器采集的数据可能包含一些噪声，需要对数据进行滤波处理，以提取出有效的信息。
常用的滤波方法包括均值滤波、中值滤波和限幅滤波等。
4.2 增强为了增强传感器采集的数据，可以采用线性或非线性的增强方法。
线性增强方法可以通过对数据进行加权平均或求导等操作来增强信号的强度；非线性增强方法则可以通过对数据进行动态调整来增强轨道的对比度。
循迹模块的工作原理
循迹模块的工作原理
循迹模块是一种常用于智能小车、机器人等设备中的传感器模块，其工作原理主要基于红外线传感技术。
循迹模块通常由一组红外发射管和接收管组成，发射管发射红外线，接收管接收反射回来的红外线，通过对接收到的信号进行处理，可以判断小车当前所处位置相对于轨迹的偏离程度，从而控制小车进行相应的调整，使其沿着预定的轨迹行驶。
具体工作原理如下：
1. 发射红外线，循迹模块中的红外发射管会发射一束红外线，这些红外线会照射到地面上。
2. 接收反射，地面上的颜色不同会对红外线产生不同的反射效果，接收管会接收到这些反射回来的红外线。
3. 信号处理，接收管接收到的反射红外线信号会被传输到处理电路中进行处理，处理电路会根据接收到的信号强度和频率等信息来判断小车当前的位置偏离程度。
4. 控制调整，根据处理电路的判断结果，控制系统会相应地调整小车的方向和速度，使其朝着预定的轨迹行驶。
循迹模块通过不断地发射和接收红外线，实时地对小车的位置进行监测和调整，从而实现沿着预定轨迹行驶的功能。
这种工作原理使得循迹模块在智能小车、机器人等设备中得到广泛应用，为其提供了精准的自动导航能力。
同时，循迹模块的工作原理也为我们理解红外传感技术在自动控制领域的应用提供了一个很好的案例。
智能车电磁循迹原理
智能车电磁循迹原理
智能车电磁循迹原理是通过在车辆底部安装电磁传感器，利用电磁感应原理检测周围地面的磁场变化，从而实现车辆的循迹导航。
具体原理是，智能车底部的电磁传感器会感知地面磁场的变化。
当车辆在一条磁线上行驶时，该磁线产生的磁场会引起电磁传感器的感应器件产生电信号。
通过检测电信号的大小和变化，可以确定车辆相对于磁线的位置和方向。
智能车一般配备了多个电磁传感器，可以安装在车辆底部的不同位置，以便更好地感知地面上的磁场变化。
通过对多个传感器产生的电信号进行处理和分析，可以确定车辆的运动轨迹，从而实现循迹导航。
需要注意的是，智能车电磁循迹原理适用于在特定的磁场环境下进行循迹导航，因此需要提前在循迹路线上铺设磁线。
同时，由于地面磁场可能存在较大的干扰，智能车的电磁传感器需要具备一定的抗干扰能力，以提高循迹的准确性和稳定性。
小车循迹原理
小车循迹原理小车循迹是一种基于红外线感应的技术，可以让小车沿着预设的路径行驶。
这种技术广泛应用于小车、机器人、自动导航等领域，可以使其实现自动化操作或智能化控制，非常具有实用价值。
小车循迹的原理是基于红外线传感器的感应原理，红外线传感器是用来检测红外线信号的装置。
传感器发出的红外线信号会被地面上的黑色线条吸收，而白色背景上的反射光则会被传感器捕捉到。
因此，当小车经过黑色线条时，传感器会停止接受信号，从而得知小车已经到达了设定的路径点。
为了实现小车循迹，需要在地面上铺设一条黑色线条，作为小车行驶的路径。
在小车底部装配红外线传感器，通过探测黑色线条和白色背景上的光反射，判断当前小车的位置，进而控制方向盘转向，使小车驶向预设路径。
具体而言，小车循迹应用了“差速驱动”和“控制逻辑”两种技术。
差速驱动的原理是左右两侧的车轮速度差别越大，转向角度越大，从而实现小车的转向。
控制逻辑则是根据当前小车所在位置与黑色线条的距离来计算转向角度，并将命令传递给差速驱动装置，从而控制小车行驶方向。
小车循迹的原理可以用简单的电路来实现，一个基于单片机的控制器可以将传感器检测到的数据转换成指令，控制驱动电机旋转转向盘，使小车保持沿着预设路径行驶。
同时，可以通过添加额外的传感器、陀螺仪等装置，提升小车循迹的精度和灵敏度，实现更为复杂的操作和控制。
总之，小车循迹技术的原理是基于红外线传感器的感应原理，通过探测黑色线条和白色背景上的光反射，判断当前小车的位置，并控制其转向角度，实现沿着预设路径行驶的功能。
这种技术已经被广泛应用于小车、机器人、自动导航等领域，为自动化工业的发展提供了重要的技术支持。
智能小车循迹原理
智能小车循迹原理智能小车是一种能够自主行驶的智能机器人，它可以根据预设的路径或者环境中的标志物进行循迹行驶。
智能小车的循迹原理是通过感知环境、判断路径、控制方向和速度等步骤，实现对道路的自主识别和行驶。
下面将详细介绍智能小车的循迹原理。
首先，智能小车需要通过传感器对环境进行感知。
常用的传感器有红外线传感器、摄像头、激光雷达等。
这些传感器可以获取周围环境的信息，比如道路的颜色、形状、障碍物的位置等。
通过这些信息，智能小车可以判断自己所处的位置和前方的道路情况。
其次，智能小车需要对获取的信息进行处理和分析，以便判断最优的行驶路径。
在这一步骤中，智能小车会使用计算机视觉、图像处理、机器学习等技术，对传感器获取的数据进行处理，提取有用的特征信息，比如道路的边界、标志物的位置等。
然后，智能小车会根据这些信息判断最优的行驶路径，以及避开障碍物的策略。
接着，智能小车会根据判断出的最优路径和避障策略，通过控制系统来实现对方向和速度的控制。
这一步骤需要智能小车具备良好的控制算法和执行机构，比如电机、舵机等。
智能小车会根据判断出的行驶路径和环境信息，调整自己的行驶方向和速度，以实现对道路的自主识别和行驶。
最后，智能小车会不断地重复以上步骤，实现对道路的持续循迹行驶。
通过不断地感知环境、判断路径、控制方向和速度，智能小车可以实现对复杂环境的自主行驶，比如在有交通标志、车辆和行人的道路上行驶。
总的来说，智能小车的循迹原理是通过感知环境、判断路径、控制方向和速度等步骤，实现对道路的自主识别和行驶。
这一原理是基于传感器、计算机视觉、控制系统等技术的集成应用，能够实现对复杂环境的自主行驶，具有很高的应用价值和发展前景。
智能小车循迹原理
智能小车循迹原理智能小车循迹技术是一种基于光电传感器的自动导航技术，通过对地面反射光的检测和分析，实现小车在指定轨迹上行驶的能力。
本文将从传感器原理、信号处理和控制系统三个方面详细介绍智能小车循迹的工作原理。
一、传感器原理智能小车循迹系统主要依靠光电传感器来感知环境，其中常用的光电传感器有红外线传感器和光敏电阻传感器。
红外线传感器是最常见的一种传感器，其工作原理是通过发射和接收红外线来检测地面上的黑线或白线。
当传感器上方是黑线时，地面会吸收红外线，传感器接收到的光强较低；当传感器上方是白线时，地面会反射红外线，传感器接收到的光强较高。
通过检测光强的变化，系统可以确定小车当前位置，以便进行相应的控制。
光敏电阻传感器则是通过光敏电阻的电阻值随光照强度变化来实现检测。
当地面上有黑线时，光敏电阻接收到的光照较强，电阻值较低；当地面上是白线时，光敏电阻接收到的光照较弱，电阻值较高。
通过检测电阻值的变化，系统可以判断小车当前所在位置。
二、信号处理传感器感知到的光信号需要经过一系列的处理和分析，以提取有用的信息。
首先，传感器采集到的光信号需要进行放大和滤波处理，以提高信号的稳定性和可靠性。
接着，通过比较传感器输出信号与设定的阈值，判断当前检测到的是黑线还是白线。
最后，根据检测结果，系统会输出相应的电信号给控制系统，以实现对小车运动的控制。
三、控制系统智能小车循迹系统的控制系统通常由微控制器或单片机来实现。
控制系统根据传感器感知到的信号，判断小车当前位置及偏离轨迹的程度，并根据预设的算法进行相应的控制。
当小车偏离轨迹时，系统会根据传感器的输出信号控制电机的转速和方向，使小车重新回到指定轨迹上。
同时，控制系统还可以实现其他功能，如避障、避免碰撞等。
总结：智能小车循迹原理是基于光电传感器的自动导航技术，通过对地面反射光的检测和分析，实现小车在指定轨迹上行驶的能力。
传感器原理主要是利用红外线传感器或光敏电阻传感器来感知地面上的黑线或白线。
循迹小车原理
循迹小车原理
循迹小车原理是一种自动导航的机器人，它通过感应地面上的黑线来确定运动方向。
循迹小车通常由线路传感器、控制系统和驱动器组成。
线路传感器是循迹小车最关键的部件之一。
常见的线路传感器是红外线传感器，它可以检测地面上的黑线。
当传感器探测到黑线时，会发送信号给控制系统。
控制系统是循迹小车的核心部分，它接收线路传感器发送的信号，并根据信号来控制驱动器的运动。
如果传感器检测到黑线，控制系统会使驱动器向相应的方向前进；如果传感器没有检测到黑线，控制系统会使驱动器停止或改变方向。
驱动器是循迹小车的动力系统，它根据控制系统的指令来驱动车轮运动。
根据设计需求，驱动器可以采用不同的形式，如直流电机、步进电机或有轮微动机构等。
循迹小车通过不断检测地面上的黑线，并根据传感器信号做出相应的控制，从而实现沿着黑线行驶的功能。
这种原理使循迹小车在工业自动化、家庭娱乐等领域具有广泛的应用前景。
激光循迹原理
激光循迹原理
激光循迹是一种利用激光技术进行导航和定位的方法，常用于自动导航系统、激光雷达等应用。
激光循迹的原理涉及激光的发射、反射和探测，下面是激光循迹的基本原理：
1.激光发射：系统中有一个激光器，用于发射激光束。
激光器通常是半导体激光器或气体激光器，能够产生高强度、单色、相干性好的激光光束。
2.激光束发射和走向：激光束被发射后，沿着预定的方向传播。
这个方向可以由激光器的设置或者导航系统的控制来调整。
3.激光束与目标交互：激光束遇到物体表面时，一部分激光能被反射。
这个反射过程是激光循迹中关键的一步。
4.激光束反射：反射的激光光束被激光接收器或探测器捕捉。
激光探测器通常能够检测反射激光的强度、时间延迟等信息。
5.信息处理：通过测量反射激光的时间延迟，可以计算激光从发射到反射再到接收的时间，从而得知激光的往返时间。
结合激光的速度（光速）可以计算出目标物体与激光系统之间的距离。
6.定位与导航：利用激光系统测得的距离信息，结合系统先验地图或实时感知的环境信息，可以实现对机器人或设备的定位和导航。
例如，激光雷达在自动驾驶车辆中被广泛应用，用于实时检测周围环境的障碍物、建筑物等，并为车辆提供精确的位置信息。
激光循迹的优势在于其高精度、实时性和对环境变化的适应性。
然而，需要注意的是，激光在特定环境中可能会受到干扰，如雨雪天气、强光等情况可能影响激光循迹的效果。
智能小车循迹原理
智能小车循迹原理智能小车常用的循迹原理有光电循迹原理、红外循迹原理和超声波循迹原理等。
光电循迹原理是最常用的循迹原理之一、光电循迹传感器通常由发射器和接收器组成，发射器会发出红外线光束，当光束遇到地面时会反射回来。
而接收器会检测到反射回来的光束，从而判断小车当前位置是否在指定的轨迹上。
当小车偏离轨迹时，光电循迹传感器会检测到反射回来的光束变化，通过控制算法计算出需要进行的调整方向和角度，并通过控制小车的电机使其偏离的反方向进行调整，从而使小车重新回到指定的轨迹上。
红外循迹原理是利用红外传感器来检测地面上的黑线信号。
红外传感器可以发射红外线，并通过接收器来检测红外线的强度。
当红外线发射器发出的红外线照射到地面上的黑线时，会产生明显的反射信号。
通过控制算法来检测和分析反射信号的强度，从而判断小车当前位置是否在指定的轨迹上。
当小车偏离轨迹时，红外传感器会检测到反射信号的变化，通过控制算法计算出需要进行的调整方向和角度，并通过控制小车的电机使其偏离的反方向进行调整，从而使小车重新回到指定的轨迹上。
超声波循迹原理是利用超声波传感器来检测距离和障碍物。
超声波传感器可以发射超声波，并通过接收器来接收反射波。
当反射波遇到地面上的黑线时，会产生明显的反射信号。
通过控制算法来检测和分析反射信号的强度和距离，从而判断小车当前位置是否在指定的轨迹上。
当小车偏离轨迹时，超声波传感器会检测到反射信号的变化，通过控制算法计算出需要进行的调整方向和角度，并通过控制小车的电机使其偏离的反方向进行调整，从而使小车重新回到指定的轨迹上。
除了上述的循迹原理，还有其他一些循迹原理，例如激光循迹原理、磁感应循迹原理等。
不同的循迹原理适用于不同的场景和需求，在实际应用中可以根据具体情况选择适合的原理和传感器。
总结起来，智能小车循迹原理是通过传感器和控制算法的配合，实现小车在指定轨迹上行驶的技术原理。
通过不断地检测和分析传感器信号，运用控制算法计算出需要的调整方向和角度，并通过控制电机的运动，使小车能够自动偏离反方向进行调整，最终使小车能够精确地沿着指定的轨迹行驶。
循迹模块原理
循迹模块原理循迹模块是一种常用于机器人、小车等智能设备中的关键组件，其原理是通过感知地面上的线路或标记来实现自动导航和路径跟踪。
在这篇文章中，我们将深入探讨循迹模块的工作原理以及其在实际应用中的重要性。
循迹模块主要由传感器、控制器和执行器组成。
传感器通常是红外线传感器或光电传感器，用于检测地面上的线路或标记。
控制器则根据传感器的反馈信息，计算出小车需要采取的行动，并将指令发送给执行器。
执行器则负责控制小车的马达或舵机，使其按照指定的路径行驶。
循迹模块的工作原理可以简单描述为：传感器不断地扫描地面，当检测到线路或标记时，传感器将相应的信号发送给控制器。
控制器根据接收到的信号，决定小车应该向左转、向右转还是直行，并发送指令给执行器。
执行器根据控制器的指令，使小车按照指定的路径行驶。
在实际应用中，循迹模块可以帮助机器人或小车实现自动导航和路径跟踪，从而实现自主移动和避障。
例如，在工厂中，可以利用循迹模块实现自动搬运货物；在农场中，可以利用循迹模块实现自动播种或除草；在家庭中，可以利用循迹模块实现智能扫地机器人的自主清扫。
循迹模块的重要性不言而喻，它为智能设备提供了自主导航和路径跟踪的能力，大大提高了设备的智能化水平和工作效率。
同时，循迹模块的应用也为人们的生活带来了便利和舒适，使得人们可以更加轻松地完成各种任务。
总的来说，循迹模块作为一种重要的智能控制组件，在机器人、小车等智能设备中发挥着至关重要的作用。
通过感知地面上的线路或标记，循迹模块可以实现自动导航和路径跟踪，为设备的自主移动和避障提供了可靠的保障。
相信随着科技的不断发展，循迹模块将在更多领域得到广泛应用，为人们的生活带来更多便利和惊喜。
电磁循迹原理
电磁循迹原理电磁循迹原理是一种在电子设备中应用的循迹技术，可以让电子设备能够跟踪和记录信息。
它通过利用电磁波谱来检测、跟踪和记录电子设备的位置变化，以及跟踪这些电子设备的信息，从而实现电子设备的实时监控和定位技术。
电磁循迹原理的基本原理是“循迹”，即在电子设备移动的过程中，通过电子设备发出的电磁信号，测量出其位置和速度的变化，进而实现对其的位置监控和定位技术。
电磁循迹原理可以在一定程度上降低电子设备的位置变化距离，提高准确度。
它还可以实现在多个设备之间进行高速数据传输。
电磁循迹原理可以用于实现各种电子设备的运动检测、定位和监控，如移动设备的轨迹跟踪、车辆的GPS定位、节能电梯的位置跟踪等等。
电磁循迹原理也可以用于实现大规模的仪器测控、制导和控制技术。
电磁循迹原理在现在被广泛应用，在几乎所有的移动设备中，都使用了电磁循迹原理来跟踪和记录位置变化。
比如说智能手机，通过电磁循迹原理，它可以实时跟踪用户的位置，从而提供更好的服务。
电磁循迹原理还可以用于工业生产系统，跟踪和记录设备、机器人的位置变化，以及当前的工作状态，为企业的管理和控制提供有力的技术支撑。
电磁循迹原理一直在不断发展，面向未来，它将成为一个智能设备和工业自动化系统中不可缺少的技术手段。
它可以用于移动物体的跟踪，也可以更加有效地应用于工业自动化系统中，从而促进整体的发展和进步。
可以说，未来的电子设备和工业生产系统中，电磁循迹原理将成为一种极其重要的技术手段。
总之，电磁循迹原理是一种应用广泛的循迹技术，可以用于实现电子设备的实时监控和定位，也可以用于实现大规模的仪器测控、制导和控制技术。
它在未来也将被广泛应用于智能设备和工业自动化系统中，为企业和消费者提供更有效和更可靠的服务。
循迹机器人的工作原理
循迹机器人的工作原理嘿，朋友们！今天咱来唠唠循迹机器人的工作原理。
你说这循迹机器人啊，就像是个特别机灵的小探险家！它能在各种地方穿梭，还不会迷路，厉害吧？那它到底是咋做到的呢？其实啊，就跟咱人走路似的，得有眼睛看路吧。
循迹机器人也有它的“眼睛”，一般就是各种传感器啦。
这些传感器就像它的小触角，能敏锐地感知周围的环境。
比如说，有条黑色的线，它就能通过传感器察觉到这条线的存在。
然后呢，它的小脑袋瓜，也就是它的控制系统，就开始发挥作用啦。
这个控制系统就像个聪明的指挥官，接收到传感器传来的信息后，就开始指挥机器人的行动。
它会告诉机器人该往哪儿走，是直着走，还是拐弯。
这就好比你要去一个地方，你得知道路怎么走吧。
循迹机器人也是一样，它得根据传感器的信息和控制系统的指令来行动。
如果传感器告诉它线往左拐了，那控制系统就会让它向左拐，多有意思呀！你想想看，要是没有这些传感器和控制系统，那这机器人不就像个无头苍蝇一样乱撞啦？那可不行，那还怎么完成任务呀！而且啊，循迹机器人的行动还特别灵活呢。
它能根据不同的情况做出不同的反应。
就像咱人在路上走，突然遇到个障碍物，咱得绕过去或者跨过去吧。
循迹机器人也一样，要是遇到啥东西挡路了，它也能聪明地避开。
你说这是不是很神奇？一个小小的机器人，居然能这么厉害。
它可以在工厂里帮忙运输东西，可以在危险的地方进行探测，用处可多啦！咱再想想，要是没有这些高科技的玩意儿，那得有多少事情得靠咱人自己去干呀，多累呀！所以说呀，科技的发展真的给咱带来了好多便利呢。
循迹机器人的工作原理虽然看起来挺复杂，但其实理解起来也不难呀。
就是传感器感知，控制系统指挥，机器人行动，就这么简单！哎呀，咱生活在这个科技发达的时代，真的是太幸福啦！以后说不定还会有更厉害的机器人出现呢，那时候的生活该有多精彩呀！你说是不是？反正我是特别期待呢！。
循迹驾驶方案
循迹驾驶方案随着科技的不断进步，自动驾驶技术成为了如今汽车行业的热门话题。
其中，循迹驾驶方案备受关注。
循迹驾驶是指车辆通过使用激光、雷达、摄像头等传感器设备，通过实时感知道路信息，准确识别道路标线，从而实现车辆自动沿着指定轨迹行驶的技术。
本文将重点探讨循迹驾驶的原理、应用前景以及存在的挑战。
一、循迹驾驶原理循迹驾驶方案基于计算机视觉和传感器技术，通过车载设备实时检测道路上的标志和标线，以确定行车路径。
具体来说，系统主要通过三个步骤实现循迹驾驶：感知、判断和控制。
1. 感知阶段在感知阶段，车辆搭载了多种传感器设备，包括摄像头、激光雷达和超声波传感器等。
这些传感器设备能够捕捉到车辆周围的环境信息，如道路标志、交通信号灯、行人等。
2. 判断阶段在判断阶段，车载计算机利用感知阶段获取的数据，对车辆周围的环境进行分析和识别。
通过深度学习算法和图像处理技术，系统能够准确判断道路的标线、障碍物以及交通信号灯等信息。
3. 控制阶段在控制阶段，基于判断阶段的结果，车辆的电动机、刹车系统以及转向系统等核心设备被自动控制，实现车辆的自动驾驶。
系统可以根据道路标线的变化进行实时调整，确保车辆始终沿着正确的路径行驶。
二、循迹驾驶的应用前景循迹驾驶方案在未来的汽车行业中具有广阔的应用前景。
以下是几个主要的应用领域：1. 减少驾驶疲劳循迹驾驶技术可以帮助驾驶员减轻驾驶负担，从而减少驾驶疲劳。
在长途驾驶过程中，自动循迹驾驶系统能够自动保持车辆在道路中心行驶，使驾驶员可以休息或者进行其他活动，从而提高行车的安全性和舒适性。
2. 提高行车安全循迹驾驶技术可以有效地避免由于驾驶员疲劳、打瞌睡或者分神等原因引发的事故。
通过精确识别道路标线和交通信号灯，系统能够提前预警驾驶员并采取相应的措施，保障行车的安全性。
3. 优化交通流量循迹驾驶技术可以提高车辆的行驶稳定性和准确性，从而减少道路上的交通堵塞。
通过自动控制车速和保持车辆与其他车辆的安全距离，系统可以更好地协调车辆之间的行驶，优化交通流量，提高路网的通行效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小车循迹原理2009-07-11 12:401.小车控制及驱动单元的选择此部分是整个小车的大脑，是整个小车运行的核心部件，起着控制小车所有运行状态的作用。
通常选用单片机作为小车的核心控制单元，本文以台湾凌阳公司的 SPCE061A单片机为例予以介绍。
SPCE061是一款拥有2K RAM、32KFlash、32 个I/O 口，并集成了AD/DA功能强大的16位微处理器，它还拥有丰富的语音处理功能，为小车的功能扩展提供了相当大的空间。
只要按照该单片机的要求对其编制程序就可以实现很多不同的功能。
小车驱动电机一般利用现成的玩具小车上的配套直流电机。
考虑到小车必须能够前进、倒退、停止，并能灵活转向，在左右两轮各装一个电机分别进行驱动。
当左轮电机转速高于右轮电机转速时小车向右转，反之则向左转。
为了能控制车轮的转速，可以采取PWM调速法，即由单片机的IOB8、IOB9输出一系列频率固定的方波，再通过功率放大来驱动电机，在单片机中编程改变输出方波的占空比就可以改变加到电机上的平均电压，从而可以改变电机的转速。
左右轮两个电机转速的配合就可以实现小车的前进、倒退、转弯等功能。
2.小车循迹的原理这里的循迹是指小车在白色地板上循黑线行走，通常采取的方法是红外探测法。
红外探测法，即利用红外线在不同颜色的物体表面具有不同的反射性质的特点，在小车行驶过程中不断地向地面发射红外光，当红外光遇到白色纸质地板时发生漫反射，反射光被装在小车上的接收管接收；如果遇到黑线则红外光被吸收，小车上的接收管接收不到红外光。
单片机就是否收到反射回来的红外光为依据来确定黑线的位置和小车的行走路线。
红外探测器探测距离有限，一般最大不应超过15cm。
对于发射和接收红外线的红外探头，可以自己制作或直接采用集成式红外探头。
（1）自制红外探头电路如图1所示，红外光的发送接收选用型号为ST168的对管。
当小车在白色地面行驶时，装在车下的红外发射管发射红外线信号，经白色反射后，被接收管接收，一旦接收管接收到信号，那么图中光敏三极管将导通，比较器输出为低电平；当小车行驶到黑色引导线时，红外线信号被黑色吸收后，光敏三极管截止，比较器输出高电平，从而实现了通过红外线检测信号的功能。
将检测到的信号送到单片机I/O口，当I/O口检测到的信号为高电平时，表明红外光被地上的黑色引导线吸收了，表明小车处在黑色的引导线上；同理，当I/O口检测到的信号为低电平时，表明小车行驶在白色地面上。
此种方法简单，价格便宜，灵敏度可调，但是容易受到周围环境的影响，特别是在图1较强的日光灯下，对检测到的信号有一定的影响。
（2）集成式红外探头可以采用型号为E3F－DS10C4集成断续式光电开关探测器，它具有简单、可靠的工作性能，只要调节探头上的一个旋钮就可以控制探头的灵敏度。
该探头输出端只有三根线（电源线、地线、信号线），只要将信号线接在单片机的I/O口，然后不停地对该I/O口进行扫描检测，当其为高电平时则检测到白纸，当为低电平时则检测到黑线。
此种探头还能有效地防止普通光源（如日光灯等）的干扰。
其缺点则是体积比较大，占用了小车有限的空间。
3.红外探头的安装在小车具体的循迹行走过程中，为了能精确测定黑线位置并确定小车行走的方向，需要同时在底盘装设4个红外探测头，进行两级方向纠正控制，提高其循迹的可靠性。
这4个红外探头的具体位置如图2所示。
图中循迹传感器共安装4个，全部在一条直线上。
其中InfraredMR与InfraredML 为第一级方向控制传感器，InfraredSR 与InfraredSL 为第二级方向控制传感器。
小车行走时，始终保持黑线（如图2 中所示的行走轨迹黑线）在InfraredMR和InfraredML这两个第一级传感器之间，当小车偏离黑线时，第一级探测器一旦探测到有黑线，单片机就会按照预先编定的程序发送指令给小车的控制系统，控制系统再对小车路径予以纠正。
若小车回到了轨道上，即4个探测器都只检测到白纸，则小车会继续行走；若小车由于惯性过大依旧偏离轨道，越出了第一级两个探测器的探测范围，这时第二级动作，再次对小车的运动进行纠正，使之回到正确轨道上去。
可以看出，第二级方向探测器实际是第一级的后备保护，从而提高了小车循迹的可靠性。
4.软件控制其程序控制框图如图3。
小车进入循迹模式后，即开始不停地扫描与探测器连接的单片机I/O口，一旦检测到某个I/O口有信号，即进入判断处理程序（switch）,先确定4个探测器中的哪一个探测到了黑线，如果InfraredML(左面第一级传感器)或者InfraredSL(左面第二级传感器)探测到黑线，即小车左半部分压到黑线，车身向右偏出，此时应使小车向左转；如果是InfraredMR(右面第一级传感器)或InfraredSR(右面第二级传感器)探测到了黑线，即车身右半部压住黑线，小车向左偏出了轨迹，则应使小车向右转。
在经过了方向调整后，小车再继续向前行走，并继续探测黑线重复上述动作。
由于第二级方向控制为第一级的后备，则两个等级间的转向力度必须相互配合。
第二级通常是在超出第一级的控制范围的情况下发生作用，它也是最后一层保护，所以它必须要保证小车回到正确轨迹上来，则通常使第二级转向力度大于第一级，即level2>level1(level1、level2为小车转向力度，其大小通过改变单片机输出的占空比的大小来改变)，具体数值在实地实验中得到。
专家点评：根据本文所讲述的方法，我们可以较容易地做出按照一定轨迹行走的智能电动小车。
但是按照该方法行走的小车如果是走直线，有可能会是蛇形前进。
为了使小车能够按轨迹行走的更流畅，可以在软件编程时运用一些简单的算法。
例如，在对小车进行纠偏时，适当提前停止纠偏，而不要等到小车完全不偏时再停止，以防止小车的过冲。
以下为循迹程序：电设小车循迹模块2007-10-14 14:06//包含所需头文件#include <ioM16v.h>#include <macros.h>#include"time1_init.h"#include"motor.h"#define ahead 1#define backwards 0#define compare(x,y) (x<y?1:0)#define mid 0X17/*****************************初始化函数********************************///端口初始化void port_init(void){PORTA = 0x00;DDRA = 0x00;PORTB = 0x00;DDRB = 0x08;PORTC = 0x00;DDRC = 0x00;PORTD = 0x00;DDRD = 0x00;}void timer0_init(void){TCCR0 = 0x00;//停止定时器TCNT0 = 0x00;//初始值OCR0 = 0x17;//匹配值TIMSK |= 0x00;//中断允许TCCR0 = 0x7D;//启动定时器}void adc_init(void){//adc转换初始化ADCSRA = 0x00; //禁止AD转换ADCSRA|=BIT(ADIF);ADMUX=0X46;SFIOR |= 0x00;ACSR = 0x80; //禁止模拟比较器ADCSRA = 0xE7;}void init_devices(void){CLI(); //禁止所有中断MCUCR = 0x00;MCUCSR = 0x80;//禁止JTAGGICR = 0x00;port_init();timer0_init();timer1_init();adc_init();SEI();//开全局中断}/**********************************************************************//*****选择前端传感器用uchar start_head_sensor(void)*****************************选择后端传感器用uchar start_back_sensor(void)/*****使用角度传感器用uint cord_sensor(void)****************************************uintsensor_head[3],sensor_back[3],cord;存储6个传感器AD转换的值uchar offset ;心轴的距离uint sensor_compare_head[3]={300,300,300},sensor_compare_back[3]={300,300,300};是否位于传感器下的阈值uchar start_head_sensor(void){uchar i,j=0,sum=0;ADMUX=0X40;ADCSRA=0xC7;while(ADCSRA&BIT(ADSC));for(i=0;i<3;i++){ADMUX=0X40+i;2通道ADCSRA=0xC7;while(ADCSRA&BIT(ADSC));sensor_head[i]=ADC;}for(i=3;i;i--){if(compare(sensor_head[i-1],sensor_compare_head[i-1])) {sum+=i-1;j++;}}if(j)offset=sum*2/j;ADMUX=0X46;ADCSRA=0xE7;return offset;}uchar start_back_sensor(void){uchar i,j=0,sum=0;ADMUX=0X43;ADCSRA=0xC7;while(ADCSRA&BIT(ADSC));for(i=0;i<3;i++){ADMUX=0X43+i;2通道ADCSRA=0xC7;while(ADCSRA&BIT(ADSC));sensor_back[i]=ADC;}for(i=3;i;i--){if(compare(sensor_back[i-1],sensor_compare_back[i-1])) {sum+=i-1;j++;}}if(j)offset=sum*2/j;ADMUX=0X46;ADCSRA=0XE7;return offset;}//角度传感器滤波函数uint cord_sensor(void){uchar i;uint max=0,min=1023,sum=0;for(i=0;i<5;i++){ADCSRA|=BIT(ADIF);while(!(ADCSRA&BIT(ADIF)));cord=ADC;sum+=cord;max=(max>cord)?max:cord;min=(min<cord)?min:cord;}return (sum-max-min)/3;}void direc_ctrl(uchar x,uchar y){if(y){if(x==0)OCR0=mid+3;if(x==4)OCR0=mid-3;if(x==2) OCR0=mid;}else OCR0=mid+x-2;}void menmber_path(void){uchar j;uint i;uint max_head[3]={0,0,0},min_head[3]={1023,1023,1023},max_back[3]={0,0,0},min_back[3] for(i=4000;i;i--){start_head_sensor();for(j=0;j<3;j++){max_head[j]=(max_head[j]>sensor_head[j])?max_head[j]:sensor_head[j];min_head[j]= (min_head[j]<sensor_head[j])?min_head[j]:sensor_head[j];}start_back_sensor();for(j=0;j<3;j++){max_back[j]=(max_back[j]>sensor_back[j])?max_back[j]:sensor_back[j];min_back[j]= (min_back[j]<sensor_back[j])?min_back[j]:sensor_back[j];}}for(j=0;j<3;j++){sensor_compare_head[j]=(max_head[j]+min_head[j])/2;sensor_compare_back[j]=(max_back[j]+min_back[j])/2;}}/***********************前端同时检测到黑线判断函数*********************************** uchar head_sensor_all(void){start_head_sensor();if( compare(sensor_head[0], sensor_compare_head[0]) && compare(sensor_head[1 sensor_compare_head[1]) && compare(sensor_head[2], sensor_compare_head[2])) return 1;elsereturn 0;}uchar back_sensor_all(void){start_back_sensor();if( compare(sensor_back[0], sensor_compare_back[0]-30) && compare(sensor_bac sensor_compare_back[1]-30) && compare(sensor_back[2], sensor_compare_back[2]-30)) return 1;elsereturn 0;}/**********************前端循迹函数************************************************** void search_path_ahead(uchar speed){motor_autorun(ahead,speed);while(1){if(head_sensor_all()){motor_stop();return;}else{direc_ctrl(offset,1);}}}/**********************后端循迹函数*******************************************/ void search_path_backward(uchar speed){motor_autorun(0,speed);while(1){if(back_sensor_all()){motor_stop();return;}elsedirec_ctrl(offset,0);}}硬件设计系统总设计电路图如下图，PDF格式，Rrotel99格式。
