幕墙大样图部分
某地工程铝板幕墙节点构造大样CAD图
幕墙大样图部分
➢ 幕墙大样示意图02
➢ 幕墙大样示意图03
大样图部分结束!
日期:2017.03.17
立柱或玻璃肋或索桁架需要在剖面中体现出来。 同时在横竖剖中均需要标出幕墙完成面的进出位关系和幕墙完成面距轴 线的位置关系,以及幕墙横竖剖面中幕墙分格处距离轴线或者楼层标高 的控制尺寸。(部分可参见上图)
◆ 幕墙大样图竖剖中的室内吊顶虽然不是我们幕墙设计的范围,但是吊顶
的高度需要根据建筑墙身剖面或者大剖面中显示的高度进行示意绘制。
关于幕墙大
◆ 幕墙大样图的抠取可以选择在有建筑墙身剖面的位置抠取,由于已经
有建筑墙身剖面这样方便自己深化设计出图,也便于查询相关面板材
料以及建筑设计意图等问题。
◆ 幕墙大样图图框比例最大控制在150左右,比例不宜过大,否则出图
效果不好,达不到预期想表达的效果。
◆ 图框内尺寸标注、标高、文字标注、轴线符号、节点索引符号、剖切符
◆ 幕墙大样图横竖剖中需要标示出房间功能。方便看图。
◆ 幕墙大样图中若是有雨篷,需要在幕墙局部立面图,横竖剖面中予以准 确表达,横剖中可以绘出雨篷投影并进行图例填充。对于小雨篷可不另 外出雨篷大样图,只在大样中表达。见下图幕墙大样图中雨篷:
一有注
致 , 需 要 注 意
注 意 到 竖 剖
A-A
其
视剖
号均统一据图框比例进行调整。 图中轴线放0ZX层比例为图框比例的0.2倍,图中0XX虚线比例为图框比 例的5-10倍,图中0PD剖断线比例为图框比例的0.2倍(在ltscale值设为1 的情况下)。
◆ 幕墙大样图中填充、尺寸标注、文字标注、型材、面板材料、结构边
线、剖断线等均需要放置在相应的图层上,方便以后图形的修改。
幕墙基础知识-单元式幕墙
弹线放样
拉钢丝线
支座安装
支座调试 点焊支座 水平支座 焊接
不合格 合格
中间验收
刷防锈漆 隐蔽验收
运单元板
板进楼层 吊钢平台 搬运平板 安装准备 安装饰条 装起吊绳
单元板安
合格装 不合格
标高检查
安防水压
盖
清洁打胶
渗水试验
单元 隐蔽资料 式幕
避雷安装
合格 不合格墙安 装工 隐蔽资料 艺 防火层安
装
隐蔽资料
1、高强铝合金 2、三维可调挂接系统 3、支座型材调节方向增设“牙纹” 4、整个支座安装全螺栓连接,无须烧焊
支座三维调节示
案例:单元式幕墙的特点
竖向幕墙龙骨宽度尺寸为110㎜,横向幕墙 龙骨高度尺寸为110㎜,单元标准分格尺寸 为:高X宽=3000x3950㎜。
幕墙系统采用了全胶条干密封形式,有效 的避免了由于打胶带来的硅油污染,并且 在各个单元之间接缝十字接口处的最薄弱 环节设置了连续不断的特制密封胶条,保 证了幕墙其密封防水等性能。另在隔热性 能方面,在穿条型材的空腔内注入了发泡 材料,更近一步提高了其保温隔热性能。 主要效果图片介绍如下:
单元板块现场吊装单元板块现场吊装单元式幕墙系统组装组合立柱组合横梁接缝防水胶条单元式玻璃幕墙系统标准节点三维图单元式玻璃幕墙系统单元板块安装示意图单元式玻璃幕墙系统水密性气密性的保证2水密线3气密线单元式玻璃幕墙系统支座设计1高强铝合金2三维可调挂接系统3支座型材调节方向增设牙纹4整个支座安装全螺栓连接无须烧焊支座三维调节示意图竖向幕墙龙骨宽度尺寸为110横向幕墙龙骨高度尺寸为110单元标准分格尺寸为
裙楼铝板幕墙大样图
裙楼铝板幕墙大样图
全玻幕墙
全玻幕墙三维节点

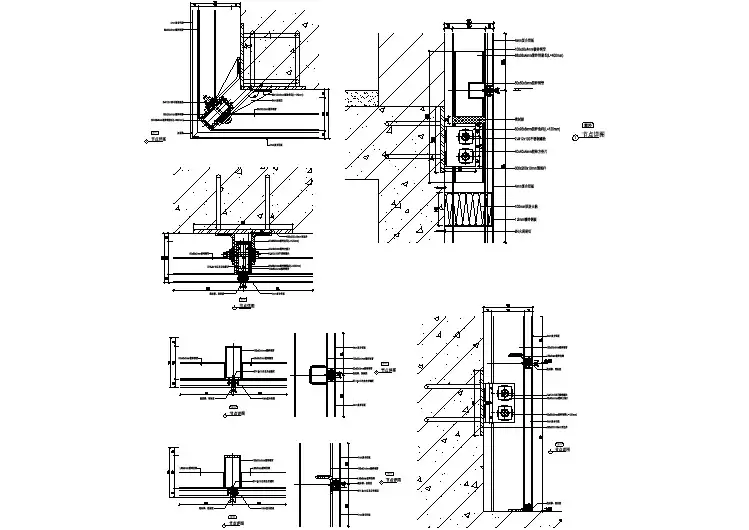

铝幕墙大样图-节点详图

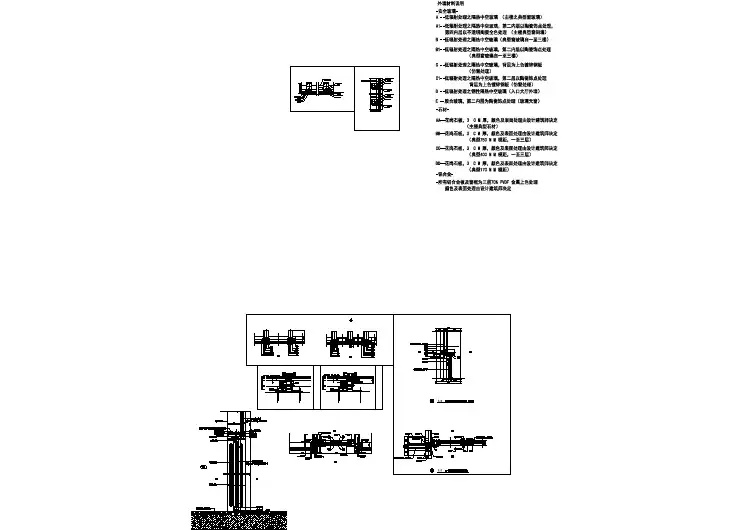

玻璃幕墙节点详图(横向节点及纵向节点)
幕墙基础知识(图文并茂)
内循环双层玻璃幕墙通常在冬季较为寒冷的地区使用, 其外层玻璃幕墙一般为全封闭,内层玻璃幕墙下部设有 通风口,热通道与室内吊顶内暖通系统抽风管相通,室 内空气通过通风口进入热通道,通过强制性流动循环, 使内侧幕墙表面温度达到或接近室内温度,从而在靠近 玻璃幕墙附近区域形成良好的工作环境。
① .采 用 内 循 环 通 风 系 统 , 内 层铝合金窗底部设置有通风口, 顶部设置有排风口及安装机械通 风设备,系统采用机械强制抽风 来实现双层通道内空气的交换;
全玻幕墙三维节点
玻璃垫块
玻璃面板 玻璃肋 玻璃槽
全玻幕墙三维节点
玻璃吊夹
玻璃面板 玻璃肋
点支承玻璃幕墙
点支式玻璃幕墙
什么叫点支式玻璃幕墙? 由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为 点支式玻璃幕墙。
特点:效果通透,可使室内空间和室外环境自然和谐。构件精巧,结构美观,
实现精美的金属构件与玻璃装饰艺术的完美融合。支承结构多样,可满足不同 建筑结构和装饰效果的需要。
热通道空气流动示意图
1、 双层热通道外循环幕墙工作原理:
降温
夏天通过电动控制系统开启进出风口的电动百叶, 利用通道内烟囱效应产生的压力差使通道内的空 气快速流通,带走室外太阳的辐射热量,同时可 以利用内层窗外侧的遮阳有效的阻挡太阳光的直 射,共同形成一道阻止室外热量传入室内的屏蔽 墙;
进风口打开(局部) 出风口打开(局部)
采用三道密封线: 1、尘密线 2、水密线 3、气密线
单元式玻璃幕墙系统—支座设计
1、高强铝合金 2、三维可调挂接系统 3、支座型材调节方向增设“牙纹” 4、整个支座安装全螺栓连接,无须烧焊
支座三维调节示意图
全玻幕墙
全玻幕墙系列:
99张单元幕墙节点详图.dwg
幕墙施工cad图(含设计说明)
幕墙装饰常见做法及构造大样图
幕墙装饰常见做法及构造大样图一、玻璃幕墙玻璃幕墙一般由结构框架、填衬材料和幕墙玻璃所组成.国家标准《建筑幕墙》对玻璃幕墙提出了专项要求。
1、性能应符合本标准3。
1和3.2的要求,并满足设计要求。
2、材料玻璃面板,幕墙采用的玻璃应符合本标准4.2。
1的相关要求。
全玻幕墙的面板玻璃的厚度不宜小于10㎜;夹层玻璃单片厚度不宜小于8㎜;玻璃肋的厚度不应小于12㎜,断面宽度不应小于100㎜.金属材料、密封材料、五金配件、转接件和连接件应符合本标准的2.2、2.3、2.4和2。
5的要求。
3、组装件要求吊挂式玻璃幕墙支承装置应符合《吊挂式玻璃幕墙支承装置》J G139-2001的规定。
面板吊挂处和底部支承处应具有传递幕墙所受作用的能力.4、组件制作工艺质量要求单片玻璃边长允许偏差、中空玻璃边长允许偏差、夹层玻璃的边长允许偏差应符合本标准9.4。
1的要求。
5、组件组装质量要求全玻璃幕墙安装质量应符合本标准表75的要求.玻璃与周边结构或装饰物的间隙不应小于8㎜,密封胶填缝应均匀、密实、连续。
6、外观质量应符合本标准9。
6和《玻璃幕墙工程质量检验标准》JGJ/T 139—2001的规定。
二、石材幕墙以前石材饰面施工基本工艺是湿贴,在外部环境下影响下,板材不断热胀冷缩,石材与基材粘结力下降,甚至可导致石材板面脱落,同时由于采用砂浆粘贴,一旦水进入粘接部位后再排出,会将砂浆溶融析出形成泛白。
于是石材面板干挂工艺应运而生。
国家标准《建筑幕墙》对石材幕墙提出了专项要求。
1、性能应符合本标准3.1和3.2的要求,并满足设计要求。
2、材料石材1)幕墙用石材宜选用花岗岩,可选用大理石、石灰石、石英砂等。
2)石材板面弯曲强度标准值应符合规定,按照GB/T 6566—2001中的A级、B级、C级的要求.弯曲强度标准值小于8。
0Mpa的石材面板,应采取附加构造保证面板的可靠性.3)在严寒和寒冷地区,幕墙用石材面板的抗冻系数不应小于0.8。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一 致注 ,意 需到 要竖 注剖 意 其 视剖 图面 一和 致剖 。切 符 号 方 向 不 A-A
有 注 表雨 : 达篷 。在 此 图 局 部 立 面 , 横 竖 剖 面 中 均
◆ 幕墙大样图图框比例最大控制在150左右,比例不宜过大,否则出图
效果不好,达不到预期想表达的效果。
◆ 图框内尺寸标注、标高、文字标注、轴线符号、节点索引符号、剖切符
号均统一据图框比例进行调整。 图中轴线放0ZX层比例为图框比例的0.2倍,图中0XX虚线比例为图框比 例的5-10倍,图中0PD剖断线比例为图框比例的0.2倍(在ltscale值设为1 的情况下)。
◆ 幕墙大样图中填充、尺寸标注、文字标注、型材、面板材料、结构边
线、剖断线等均需要放置在相应的图层上,方便以后图形的修改。
◆ 幕墙大样图横剖面通常是从建筑平面图中直接截取,然后进行深化设
计。但必须确保建筑结构图的准确无误。包括柱子的尺寸,轴线和柱子 的关系,梁边线和轴线的位置关系。见下图示意:
注:类似此图中,如果构造柱和轴线的相对 位置没有进行核对,那么就可能造成在收边处幕 墙设计不准确。
的高度需要根据建筑墙身剖面或者大剖面中显示的高度进行示意绘制。
◆ 幕墙大样图竖剖面需要核查建筑标高和结构标高的相对关系。因为我们
的楼层标高一般指建筑标高,此时在深化层间幕墙设计时就需要注意层 间标高和所查询的结构标高有一定的位置关系。见下图示意:
注:此时主要也是考虑到层 间幕墙节点设计的准确性, 如果两个标高没有核对准确, 幕墙的层间封堵设计相应的 也不准确。具体可参见层间 节点设计思路线路图。
大样图部分结束!
日期:2017.03.17
◆ 幕墙大样图的深化程度可根据工程的紧急程度自己适度调控。但是幕墙
立柱或玻璃肋或索桁架需要在剖面中体现出来。 同时在横竖剖中均需要标出幕墙完成面的进出位关系和幕墙完成面距轴 线的位置关系,以及幕墙横竖剖面中幕墙分格处距离轴线或者楼层标高 的控制尺寸。(部分可参见上图)
◆ 幕墙大样图竖剖中的室内吊顶虽然不是我们幕墙设计的范围,但是吊顶
幕墙层间设计线路图:
◆ 幕墙竖剖面可以直接采用建筑墙身详图,但是需 要核对梁的大
小 。然后根据工程具体情况进行深化,以及前后梁的位置关系(在 幕墙涉及到前后梁的情况下)。
◆ 幕墙大样图的文字标注。幕墙大样图中引线标注可以像立面引线标注一 样标注幕墙面板材料,但在幕墙大样图中需要对剖面中的主要材料以及 非幕墙设计范围的部分予以标注,比如:保温棉、防火棉、背衬板、室 内吊顶(非幕墙设计范围)、室内栏杆(非幕墙设计范围)、屋面防水 (非幕墙设计范围)、主体钢构架(非幕墙设计范围)等进行标注说 明。 ◆ 幕墙大样图横竖剖中需要标示出房间功能。方便看图。
◆ 幕墙大样图纸中的图例放置可只放置该幕墙大样图用到的填充图例。 ◆ 幕墙大样图中需要注意剖切方向和和剖面图的视图方向一致性。 ◆ 对于较复杂幕墙,比如菱形幕墙等,我们可以只做局部立面大样图,然 后直接在上面进行节点索引,而不放置横竖剖面图。
