电路板焊接组装工艺要求
电路板焊接流程及其注意事项
一、电路板焊接流程及其注意事项1、焊接微小器件（电阻、电容等）。
2、焊接电源部分，并进行电源的调试，确保各组电源的正确无误。
3、焊接IC。
4、焊接接插件。
5、电路焊接完毕，酒精浸泡10分钟左右，用刷子洗刷干净，晾干。
6、电路板的检查：A、元件有没有错焊、漏焊。
B、元件的方向、极性是否正确。
C、仔细检查是否有短路和虚焊。
注：电路板检查应重复两三次。
二、电路板焊接工艺要求：1、正确：保证每个元件的正确无误。
2、美观：元器件摆放端正，焊接点圆滑。
3、牢固：保证元器件焊接牢固可靠。
三、整机测试1、编码器的测试：准备工作：准备好调制器一台，节目源（如DVD等）一台，卫星接收机（用作接收调制器信号）一台，电视机一台，视频线三根，S端子连接线、音频线、码硫数据线（双Q9线）、射频线（L16转F 头）各一根。
测试步骤：A.连接好各种数据线和电源线，开机，查看显示屏，看显示是否正常。
B.操作键盘，首先将编码器调用一次默认设置。
C.在电视机上查看图像效果，看图像是否正常。
D.用电吹风给编码器慢慢加温，观察图像是否正常。
E.用手敲打编码器，观察图像是否正常。
F.重复多次开关机，看编码器是否很正常工作。
G.接口检查：更换不同的数据接口进行检查。
注：以上操作过程所涉及的具体操作方法请查看产品操作说明书，对应说明书所注明的功能做一次检查。
测试结束：在以上检查过程，图像和声音一直是流畅的设备为合格设备。
2、复用器测试：准备工作：准备好调制器一台，编码器一台，节目源（如DVD 等）一台，卫星接收机（用作接收调制器信号）一台，电视机一台，码流数据线两根，视频线、音频线、（双Q9线）、射频线（L16转F 头）各一根。
测试步骤：A.连接好各种数据线和电源线，开机，看显示屏查看显示是否正常。
B.操作键盘，首先将复用器调用一次默认设置。
C.在电视机上查看图像效果，看图像是否正常。
D.用电吹风给复用器慢慢加温，观察图像是否正常。
E.用手敲打复用器，观察图像是否正常。
电路板焊接组装工艺要求
电路板焊接组装工艺要求电路板是电子产品中不可或缺的部件，其焊接组装工艺对产品的性能和可靠性有着至关重要的影响。
为了确保电路板的质量和稳定性，制定了一系列的焊接组装工艺要求，以保证产品的性能和可靠性。
本文将详细介绍电路板焊接组装工艺的要求及相关注意事项。
一、焊接工艺要求1. 焊接材料的选择：焊接材料的选择对于焊接质量起着至关重要的作用。
一般情况下，常用的焊接材料包括焊锡、焊膏和焊丝等。
在选择焊接材料时，需要考虑到焊接的工作温度、环境条件和产品要求等因素，以确保焊接质量和可靠性。
2. 焊接设备的要求：焊接设备是保证焊接质量的关键因素之一。
焊接设备需要具备稳定的电源和温度控制系统，以确保焊接过程中的稳定性和可靠性。
此外，焊接设备的操作人员需要经过专业培训，掌握焊接技术和操作规程，以确保焊接质量和安全性。
3. 焊接工艺参数的控制：焊接工艺参数的控制是保证焊接质量的关键环节之一。
焊接工艺参数包括焊接温度、焊接时间、焊接压力等因素，需要根据产品要求和焊接材料的特性进行合理的调整和控制，以确保焊接质量和可靠性。
4. 焊接工艺的流程控制：焊接工艺的流程控制是保证焊接质量的关键环节之一。
焊接工艺的流程包括焊接前的准备工作、焊接过程的控制和焊接后的检验工作等环节，需要严格按照相关规程和标准进行操作，以确保焊接质量和可靠性。
5. 焊接质量的检验要求：焊接质量的检验是保证焊接质量的关键环节之一。
焊接质量的检验包括焊接接头的外观检查、焊接接头的电气测试和焊接接头的可靠性测试等环节，需要严格按照相关规程和标准进行操作，以确保焊接质量和可靠性。
二、焊接组装工艺的注意事项1. 焊接过程中需要注意焊接温度的控制，避免因温度过高或过低导致焊接质量不稳定。
2. 焊接过程中需要注意焊接压力的控制，避免因压力过大或过小导致焊接接头的质量不稳定。
3. 焊接过程中需要注意焊接时间的控制，避免因焊接时间过长或过短导致焊接接头的质量不稳定。
4. 焊接过程中需要注意焊接材料的选择，避免因焊接材料的选择不当导致焊接质量不稳定。
电路板的焊接工艺
电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。
因此必须要将之除去。
氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。
1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。
所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。
因此绝对需要在适当的温度范围之内加热。
1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。
2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。
2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。
3）不可用粗糙面之物体磨擦烙铁头。
4）不可使用含氯或酸之助焊剂。
5）不可加任何化合物于沾锡面。
6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。
2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。
要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。
如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。
电路板焊接加工通用技术规范
电路板焊接加工通用技术规范
电路板焊接加工是电子制造行业中一项非常重要的工艺，能够将电子元器件通过焊接连接到电路板上，实现电子产品的组装和制造。
为了保证焊接质量和加工效率，需要遵循一些通用的技术规范。
首先，焊接加工的设备和环境要符合相关的标准和要求。
焊接设备应该具备稳定的性能和高度的可靠性，操作人员应该经过专业培训，熟悉设备的使用方法和操作规程。
焊接车间应该具备良好的通风系统，确保气体排放和操作人员的健康安全。
其次，焊接加工需要使用合适的焊接材料和工艺。
常用的焊接材料包括焊锡丝、焊膏和焊剂等，应该选择质量可靠的产品。
焊接工艺应该根据电路板的材料和元器件的特性来进行选择，包括焊接温度、时间和施力等参数。
焊接工艺应该经过严格的验证和测试，确保焊点的质量和可靠性。
第三，焊接加工需要进行适当的检测和质量控制。
焊接后应该对焊点进行外观和内部质量的检查，确保焊点的完整性和可靠性。
焊接过程中产生的焊接渣和焊剂残留应该进行适当的清除和处理，避免对电路板和元器件产生不良影响。
焊接加工应该建立质量控制流程和记录，及时发现和纠正问题，确保产品的质量和稳定性。
最后，焊接加工需要注意保护环境和节约能源。
焊接过程中产生的废气和废水应该进行合理的处理和排放，避免对环境造成污染。
在设计电路板和焊接工艺时应该考虑节约能源的措施，
例如选择低功耗的元器件和合理的焊接温度。
总之，电路板焊接加工通用技术规范包括设备和环境要求、焊接材料和工艺选择、检测和质量控制以及环境保护和节能等方面。
通过遵循这些规范，能够保证焊接加工的质量和效率，提高电子产品的可靠性和竞争力。
电路板板焊接工艺和流程
电路板板焊接工艺和流程1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。
2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉，即时释放。
3.2静电防护方法3.2.1泄漏与接地。
对可能产生或已经产生静电的部位进行接地，提供静电释放通道。
采用埋地线的方法建立“独立”地线。
3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。
常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
同时应方便焊接和有利于元器件焊接时的散热。
4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。

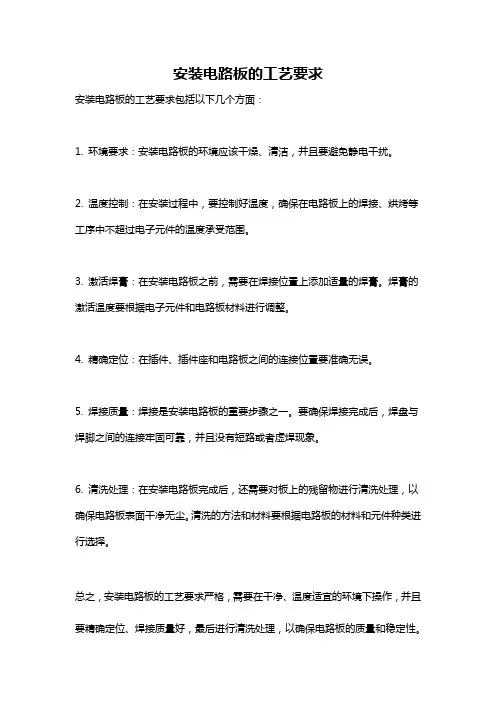

安装电路板的工艺要求
安装电路板的工艺要求
安装电路板的工艺要求包括以下几个方面：
1. 环境要求：安装电路板的环境应该干燥、清洁，并且要避免静电干扰。
2. 温度控制：在安装过程中，要控制好温度，确保在电路板上的焊接、烘烤等工序中不超过电子元件的温度承受范围。
3. 激活焊膏：在安装电路板之前，需要在焊接位置上添加适量的焊膏。
焊膏的激活温度要根据电子元件和电路板材料进行调整。
4. 精确定位：在插件、插件座和电路板之间的连接位置要准确无误。
5. 焊接质量：焊接是安装电路板的重要步骤之一。
要确保焊接完成后，焊盘与焊脚之间的连接牢固可靠，并且没有短路或者虚焊现象。
6. 清洗处理：在安装电路板完成后，还需要对板上的残留物进行清洗处理，以确保电路板表面干净无尘。
清洗的方法和材料要根据电路板的材料和元件种类进行选择。
总之，安装电路板的工艺要求严格，需要在干净、温度适宜的环境下操作，并且要精确定位、焊接质量好，最后进行清洗处理，以确保电路板的质量和稳定性。
电路板焊接组装工艺要求
电路板焊接组装工艺要求电路板焊接组装工艺是指将元器件焊接到电路板上并组装成最终产品的具体操作步骤和要求。
电路板焊接组装工艺的好坏直接影响产品的质量和性能，因此对于电路板焊接组装工艺的要求非常严格。
下面将从焊接工艺流程、焊接设备、焊接材料、焊接质量要求等方面进行详细介绍。
一、焊接工艺流程1.元器件准备：选用合适的元器件，并根据元器件的要求进行分类、标记和编号等，以便在后续的工艺流程中能够准确地进行识别和使用。
2.钢网印刷：使用合适的钢网将焊膏印刷到电路板上，确保焊膏的均匀性和粘附性。
3.贴片：将元器件贴到印有焊膏的电路板上，并确保贴片的准确性和粘附性。
4.在线检查：对焊接过程中的关键环节进行在线检查，如元器件的偏移、激光尾焊的形态等，以确保焊接质量符合要求。
5.波峰焊接：通过波峰焊机将焊接点处的焊料熔化，并使之与电路板上的焊盘形成可靠的焊接连接。
6.塑封：对已完成焊接的电路板进行塑封，以保护焊点和元器件，提高产品的抗环境干扰能力。
7.测试和包装：对已塑封的电路板进行功能测试，并按照客户要求进行包装和标识。
二、焊接设备电路板焊接组装工艺需要使用多种焊接设备，如钢网印刷机、贴片机、波峰焊机、光学检测仪等。
这些设备需要具备稳定可靠的性能，能够满足生产的要求和工艺流程。
在选择和使用这些设备时，需要结合实际情况进行合理的配置和调整，以确保焊接工艺的稳定性和一致性。
三、焊接材料焊接材料主要包括焊膏和焊料。
焊膏是将焊接点处的焊料固定在电路板上的一种粘合剂，其质量直接影响焊接效果。
焊料是焊接过程中使用的溶解性金属合金，可以将元器件和电路板上的焊盘连接起来。
选择合适的焊膏和焊料，并确保其质量稳定和符合要求，是保证焊接质量的重要因素。
四、焊接质量要求焊接质量要求主要包括以下几个方面：1.元器件的位置和角度要准确，焊点要牢固，焊盘和焊点之间要没有短路和断路。
2.焊接点和焊面要光滑，无气孔和异物，焊接质量要达到产品的使用要求。
电路板的焊接工艺标准
电路板的焊接工艺标准The Circuit Board Soldering ProcessSoldering is an essential process in ___ results。
___.1.Necessary ns for Soldering1.1 Clean Metal SurfaceIf the metal surface to be soldered has an oxide film or any dirt。
it will create obstacles during soldering。
making ___。
it is necessary to remove them。
The oxide film can be removed with rosin。
while dirt like grease requires solvents.1.2 Appropriate ___If the temperature of the heated metal is lower than the melting point of the solder。
the solder will not melt properly and will not adhere to the metal surface。
Therefore。
it is essential to heat it within the appropriate temperature range。
If the heating temperature is too low。
the n and n properties will rate。
___.1.3 Appropriate Amount of SolderIf the amount of solder supplied cannot match the size of the soldering area。
pcb焊接技术要求说明
PCB焊接技术要求说明1. 引言PCB（Printed Circuit Board）是电子设备中的重要组成部分，焊接是PCB制造过程中不可或缺的环节。
良好的焊接技术可以确保电子设备的性能稳定和可靠性。
本文将详细介绍PCB焊接技术要求，包括焊接材料、焊接工艺和质量控制等方面。
2. 焊接材料要求2.1 焊锡•使用符合国际标准的无铅焊锡，如Sn-Ag-Cu系列。
•焊锡应具有良好的润湿性和流动性，确保焊点充分覆盖并与焊盘、元件引脚形成可靠连接。
•焊锡应具有良好的热稳定性，能够在高温下保持稳定的物理和化学特性。
2.2 焊剂•使用符合国际标准的活性无铅焊剂。
•焊剂应具有良好的润湿性和去氧化能力，清除焊盘和元件引脚表面的氧化物以提高焊接质量。
•焊剂残留物应易清洗，不会对电路板造成腐蚀和污染。
2.3 焊接辅助材料•使用高质量的焊接辅助材料，如焊接流动剂、焊锡丝等。
•焊接流动剂应具有良好的润湿性和去氧化能力，提高焊接质量。
•焊锡丝应符合国际标准，具有均匀的成分和良好的可塑性。
3. 焊接工艺要求3.1 表面处理•在焊接前，应对PCB表面进行适当的处理，去除油污、氧化物等杂质。
常用方法包括超声波清洗、喷雾清洗等。
•对于特殊要求的PCB（如金属基板），可以采用化学镀银、化学镀金等表面处理技术。
3.2 焊盘设计•焊盘设计应符合IPC标准，确保焊锡能够充分覆盖焊盘，并与元件引脚形成可靠连接。
•焊盘尺寸和间距应合理选择，以便于手工或自动化设备进行焊接操作。
3.3 焊接方法•可根据PCB的要求选择手工焊接、波峰焊接或回流焊接等方法。
•手工焊接需要操作人员具备良好的焊接技术和经验，确保焊接质量和效率。
•自动化设备应具备精准的温度控制、液位控制等功能，确保焊接质量和一致性。
3.4 焊接温度和时间•焊接温度应根据焊锡材料和元件类型进行合理选择，避免过高温度对元件造成损害。
•焊接时间应控制在适当范围内，以确保焊盘和元件引脚充分熔化并形成可靠连接。
焊接电路板方法与注意事项
焊接电路板方法与注意事项焊接电路板是一种常见的电子制造工艺，可以通过将电子元器件固定到电路板上的焊接来实现电路的连接。
下面我将详细介绍焊接电路板的方法和注意事项。
一、焊接方法1. 烙铁焊接法：这是最常用的焊接方法，需要准备好烙铁、焊锡丝和吸锡器等工具。
首先，将烙铁预热至适当的温度（一般为250-300），然后将焊锡丝在烙铁头上熔化，接着将焊锡涂抹在电子元器件的焊脚和电路板的焊盘上，最后将焊脚和焊盘用烙铁进行接触，使其形成焊点。
2. 热风焊接法：适用于焊接大型或密集的电子元器件。
使用热风焊接站，将设定好的温度和风速对准焊点，通过热风使焊盘和焊点熔化，然后放置元器件，等冷却后焊接完成。
3. 浪涌焊接法：适用于焊接大面积的电子元器件。
将焊接区域用焊锡涂抹一层锡膏，然后放置元器件，通过浪涌焊接机进行焊接，利用电流和温度的快速变化使焊点瞬间形成。
4. 波峰焊接法：适用于批量焊接相同类型的电子元器件。
将电子元器件插入到预先装配好的焊点上，然后将电路板按照一定的速度放入预热的焊炉中，焊炉中的锡浪涌上来与焊盘接触并进行焊接。
二、注意事项1. 温度控制：要根据电子元器件的要求和焊接的要求来控制烙铁或热风焊接站的温度。
温度过高可能会损坏元器件或焊盘，温度过低可能导致焊接不良。
2. 时间控制：焊接时间过长会导致元器件过热和焊盘氧化，焊接时间过短可能导致焊点不牢固。
具体的焊接时间应根据焊接方法、元器件的大小和焊接要求来决定。
3. 焊点质量检查：焊接完成后，应进行焊点的质量检查。
焊点应呈现金字塔形，焊锡应充分覆盖焊盘和焊脚，并与之间形成良好的连接。
焊点的出现断锡、错位、膨胀等情况都需要进行修复或重新焊接。
4. 防静电措施：焊接电路板时，要采取防静电措施，防止静电对电子元器件造成损坏。
可以在焊接区域铺设防静电垫，并佩戴防静电手套和抗静电服装等。
5. 注意维修性：在焊接电路板时，要注意电子元器件的后续维修性。
可以使用可拆插式连接器或留出足够的空间和焊盘来方便将来的维修。
电路板焊接规范
电路板焊接规范电路板焊接规范一、元器件在电路板插装的工艺要求：①元器件在电路板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
②元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
③有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
④元器件在电路板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高、一边低，也不允许引脚一边长、一边短。
二、插装元器件焊接规范1、电阻器的插装：①、看电阻器上的色环（高精度金属膜电阻器）或电阻器上的标示字符排列顺序（高精度低温漂电阻器），确定电阻值是否正确，如有色环不全（字迹不清晰）或封装有破损的需更换器件；②、弯脚插装，根据插装孔的实际间距对比电阻器的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电阻离印制板面高度为2mm左右；③、插装时注意电阻器的正反方向，正向应为从左到右前四个色环之间间隙较小，与第五个色环间隙相对较大（高精度低温漂电阻器的正反判断和集成电路相同）；反之则为反向。
正确的插装方式应为正向插装；④、若是纵向排列，则按色环排列，上面四个环间隙较小，第五个环与前四个色环间隙较大（高精度金属膜电阻器）或电阻器上的表示字符为从上到下排列（高精度低温漂电阻器）。
2、电容的插装：①、看电容上的文字标识，确定使用产品与器件表无误，如有封装损坏、字迹模糊或断腿则需更换器件；②、弯腿插装, 根据插装孔的实际间距对比电容的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电容离印制板面高度为2mm左右;③、电容排列要保证其标识字方向一致，便于观测。
焊盘左右排列的电容应使标识字面朝操作者，焊盘上下排列的电容应使标识字面向操作者左边方向。
（电路板正面向上）3、二极管的焊接正确辨认正负极后按要求装入规定位臵，型号及标记要易看得见，焊接要求可参考电阻的要求。
电路板的焊接工艺标准
-/电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。
因此必须要将之除去。
氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。
1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。
所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。
因此绝对需要在适当的温度范围之内加热。
1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。
2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。
2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。
3）不可用粗糙面之物体磨擦烙铁头。
4）不可使用含氯或酸之助焊剂。
5）不可加任何化合物于沾锡面。
6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。
2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。
要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。
PCBA_工艺设计规范
PCBA_工艺设计规范PCBA（Printed Circuit Board Assembly，印刷电路板焊接）工艺设计规范是指在PCB装配过程中，对工艺过程和相关参数进行规定和约束的技术文档。
它是确保电子产品质量可靠性和一致性的重要保障。
一、厂房环境要求1.温度：工作环境温度应控制在25℃左右，温度波动不得超过±3℃。
2.湿度：相对湿度控制在45%~75%之间。
3.空气净化：要采取空气过滤设备，保持空气质量良好，控制灰尘粒子数量。
4.静电防护：采取静电防护措施，如地板导电材料、静电防护垫和接地电阻等，确保装配过程中防止静电的积累和释放。
二、贴片工艺规范1. 定位精度：贴片元件的定位精度应符合IPC-A-610标准，通常为±0.1mm。
2.焊接温度曲线：根据焊接材料和元件特性，制定相应的焊接温度曲线，确保焊接过程中温度的控制和适应不同元件的要求。
3. COB（Chip On Board）工艺：对于COB工艺，应控制好胶水剂量，保证芯片和PCB之间的紧密粘接，避免因胶水存在过多而引起的电气性能问题。
4.包装：对于贴片元件的包装材料和方法，应选择符合相关标准的防潮袋进行包装，以确保元件质量不受环境湿度的影响。
三、波峰焊工艺规范1.焊接温度：根据焊接材料和元件特性，制定相应的焊接温度曲线，控制焊接温度在合适的范围内。
2.波峰高度：根据PCB板的厚度和元件的焊盘高度，设置合适的波峰高度，确保焊接质量。
3.焊盘设计：根据元件的引脚结构和大小，合理设计焊盘的形状和尺寸，确保焊接时元件能够正确定位并与焊盘良好接触。
4.焊接时间：控制焊接时间，确保焊点能够充分熔化和润湿，并且避免因焊接时间过长而引起的元件损坏。
四、手工焊接工艺规范1.焊锡面积：手工焊接时，焊锡面积应符合IPC-A-610标准，确保焊点质量可靠。
2.焊接温度：控制手工焊接温度在合适的范围内，以避免过高温度对元件和PCB的损害。
3.焊锡量：手工焊接时，要控制好焊锡的量，确保焊点充分连接，避免过多或过少的焊锡对焊点可靠性的影响。
PCB焊接要求
PCB焊接要求引言PCB〔Printed Circuit Board〕是电子产品中非常重要的组成局部。
焊接是PCB制造过程中必不可少的环节，直接关系到电子产品的质量和稳定性。
本文将介绍PCB焊接的一些常用要求和本卷须知，以确保焊接的质量和可靠性。
1. 焊接环境焊接环境对于焊接质量至关重要。
必须保证焊接环境的干净、整洁，并控制温度和湿度，以防止焊接过程中发生不良反响或氧化。
•温度控制：焊接环境温度应在15℃至30℃之间。
过高的温度可能导致焊接材料的熔化或过度蒸发，而过低的温度可能导致焊接不完全。
•湿度控制：焊接环境湿度应控制在40%至70%之间。
过高的湿度可能导致焊接材料潮湿，而过低的湿度可能导致焊接材料枯燥。
2. 焊接设备和工具选择适宜的焊接设备和工具对于焊接质量至关重要。
以下是一些常用的要求和本卷须知：•焊接设备：选择符合标准的焊接设备并进行定期的校准和维护。
确保焊接设备的正常运行和精准度，防止因设备问题导致焊接不良。
•焊接工具：使用质量可靠的焊接工具，包括焊枪、焊台、焊丝等。
焊接工具应保持清洁，并定期检查维护。
3. 焊接材料选择适宜的焊接材料对于焊接质量和可靠性至关重要。
以下是一些常用的要求和本卷须知：•焊接丝：选择适宜的焊接丝，根据PCB材料和组件类型选择不同规格和材质的焊接丝。
焊接丝的品质直接影响焊接接头的强度和可靠性。
•焊接剂：选择适合的焊接剂，确保焊接剂的品质和配比符合标准要求。
焊接剂的选择应根据焊接材料的特性和工艺要求而定。
4. 焊接工艺良好的焊接工艺是保证焊接质量和可靠性的重要因素。
以下是一些常用的要求和本卷须知：•处理PCB外表：在焊接前，必须对PCB外表进行适当的处理，例如去除氧化层、清洁外表等，以确保焊接质量和可靠性。
•控制焊接温度和时间：根据焊接材料、组件类型和PCB要求，控制焊接温度和时间。
过高的温度和过长的时间可能导致焊接材料的熔化或氧化，而过低的温度和时间可能导致焊接不完全。
电路板焊接通用工艺规范
电路板焊接通用工艺规范1范围本标准规定了电路板焊接中的工艺要求。
本规范适用于XXX公司电子元器件焊接。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HB 7262.1-95 航空产品电装工艺电子元器件的安装HB 7262.2-95 航空产品电装工艺电子元器件的焊接SJ 20385A-2008 军用电子设备电气装配技术要求QJ 3011-1998 航天电子电气产品焊接通用技术要求QJ 3012-1998 航天电子电气产品元器件通孔安装技术要求3环境要求和一般要求3.1 工作场地应通风、照明良好，并保持温度为15℃～35℃，湿度为30%～75%。
3.2 工作场地应无灰尘，及时清除杂物（如污垢、油脂、导线头、绝缘体碎屑等）。
工作区不得洒水，不允许吸烟和饮食。
3.3 工作台上应有防静电台垫等防静电措施，防静电台垫要可靠接地。
工作台应整洁、干净、无杂物。
工作台上应有触电断路保护装置。
3.4 在焊接ESDS元器件时，操作人员必须身着防静电工作服、防静电工作鞋、防静电帽、防静电腕带进行操作。
3.4 技术文件、工具、元器件等应放在规定的地方。
3.5 操作人员必须是经过培训、考核合格后持证上岗人员，并定期对操作人员进行培训。
4元器件搪锡4.1 清洁元器件引线检查元器件引线查看是否有氧化层、粘污，用橡皮擦轻擦引线去除氧化层、粘污，必要时可用W14-W28号金相砂纸单方向轻砂引线表面，直至去除氧化层，但不可将引线上的镀层去除。
距引线根部3～5mm的位置处不进行去除氧化层操作，引线清洁后要对清洁部位进行清洗。
氧化层去除后2H内要搪锡完毕，清洁后引线禁止用手直接触碰。
4.2 元器件引线搪锡在清洁后的元器件引线上搪锡，搪锡段离引线根部距离一般不小于3mm。
引线上无氧化层，可焊性良好的元器件，可不搪锡直接焊接在电路板上。
电路板焊接规范标准
电路板焊接规范一、元器件在电路板插装的工艺要求：①元器件在电路板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
②元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
③有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
④元器件在电路板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高、一边低，也不允许引脚一边长、一边短。
二、插装元器件焊接规范1、电阻器的插装：①、看电阻器上的色环（高精度金属膜电阻器）或电阻器上的标示字符排列顺序（高精度低温漂电阻器），确定电阻值是否正确，如有色环不全（字迹不清晰）或封装有破损的需更换器件；②、弯脚插装，根据插装孔的实际间距对比电阻器的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电阻离印制板面高度为2mm左右；③、插装时注意电阻器的正反方向，正向应为从左到右前四个色环之间间隙较小，与第五个色环间隙相对较大（高精度低温漂电阻器的正反判断和集成电路相同）；反之则为反向。
正确的插装方式应为正向插装；④、若是纵向排列，则按色环排列，上面四个环间隙较小，第五个环与前四个色环间隙较大（高精度金属膜电阻器）或电阻器上的表示字符为从上到下排列（高精度低温漂电阻器）。
2、电容的插装：①、看电容上的文字标识，确定使用产品与器件表无误，如有封装损坏、字迹模糊或断腿则需更换器件；②、弯腿插装, 根据插装孔的实际间距对比电容的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电容离印制板面高度为2mm左右;③、电容排列要保证其标识字方向一致，便于观测。
焊盘左右排列的电容应使标识字面朝操作者，焊盘上下排列的电容应使标识字面向操作者左边方向。
（电路板正面向上）3、二极管的焊接正确辨认正负极后按要求装入规定位臵，型号及标记要易看得见，焊接要求可参考电阻的要求。
电路板焊接工艺流程
电路板焊接工艺流程
《电路板焊接工艺流程》
电路板焊接是电子制造中非常重要的一个环节，其质量直接影响到整个产品的实际使用效果。
下面将介绍一下电路板焊接的工艺流程。
1. 选材准备
首先，要准备好焊盘、焊膏、焊料和烙铁等焊接所需材料和工具。
其中，焊盘是焊接的基础，要求表面平整、清洁；焊膏一般用于SMT贴装工艺，能够提高锡膏的粘附性；而焊料则是将焊接材料固定在焊盘上的关键，一般有铅锡合金和铅无铅合金两种。
2. 确定焊接方式
根据板子的设计和要求，确定适合的焊接方式。
一般有手工焊接和机械焊接两种方式，手工焊接需要熟练的操作技巧，而机械焊接则可以提高生产效率。
3. 预热
在使用之前，需要对焊盘进行预热。
预热有助于提高焊接过程中的温度均匀性，减少焊接产生的气泡和氧化物，提高焊接质量。
4. 涂抹焊膏
如果是SMT工艺，需要先用棒状或刮板将焊膏均匀涂抹在焊盘上，以确保在焊接之后能够牢固粘附。
5. 熔化焊料
使用烙铁或焊接设备对焊料进行熔化，将焊料均匀地涂抹在焊盘上。
需要注意的是，熔化的温度和时间要严格控制，以确保焊接的质量。
6. 检查和修正
在焊接完成之后，需要进行检查和修正。
检查焊盘上是否有未焊接到位的焊料、是否有气泡等问题，并进行相关的修正处理，以确保焊接的质量满足要求。
以上就是电路板焊接的工艺流程，正确的焊接工艺可以有效提高产品的质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMT的组装工艺
涂胶黏剂 （选用）
贴装SMD
B面涂敷焊膏
翻板
清洗
再流焊接
焊膏烘干 胶黏剂固化
贴装SMD
焊膏烘干
再流焊接 B面
清洗
最终检测
图2-7双面表面组装工艺流程（a） 第六种方式
SMT的组装工艺流程—全表面组装
来料检测
组装开始
A面涂敷焊膏
涂胶黏剂 （选用）
SMT生产线的设计—总体设计
总体设计： 1、元器件（含基板）选择
2、组装方式及工艺流程的确定
3、生产线自动化程度的确定 4、生产设备的确定 5、技术队伍
工艺设计和组装设计文件
工艺设计：
1、工艺流程图的设计 2、工艺要求 3、SMT工艺材料 组装设计文件： 1、印制网板或漏板图形文件 2、贴片机组装文件： （1）元器件描述文件；（2）元器件数据库；（3）贴片机结构设置； （4）拾放程序报告； （5）贴片数据报告；（6）元件号报告； （7）板号报告 ； （8）吸嘴数据报告； （9）送料器报告；
最终检测
清洗
波峰焊接
A面插装
翻板
图2-1 （a）SMC先贴法 第一种方式
SMT的组装工艺流程—单面混合组装
单面混合组装工艺流程：
来料检测
组装开始
A面插件
翻板
B面涂胶黏剂
最终检测
清洗
波峰焊接
胶黏剂固化
贴SMC
图2-1（b）SMC后贴法 第二种方式
SMT的组装工艺流程—双面混合组装
来料检测
组装开始
PCB A面涂胶 黏剂
2.按照生产线的规模大小:可分为大型、中型和小型生产线 大型生产线:具有较大的生产能力，一条大型生产线上的贴装机由一台 多功能机和多台高速机组成； 中、小型 SMT 生产线:主要适合中、小型企业和研究所，满足中、小 批量的生产任务。贴装机一般选用可采用一台多功能机；如果有一定 的生产量，可采用一台多功能机和一至两台高速机。
SMT生产线的设计—生产线环境
（8）生产线上用的传送带和传动轴，应装有防静电接地的电刷和支杆。 （9）对传送带表面可使用离子风静电消除器。 （10）生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设 良好的接地线。
（11）生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应 进行防静电测试，合格后方能进入现场。
最终检测
清洗
波峰焊接
A面插装
溶剂清洗
图2-3采用热棒或激光再流焊接的双面混合组装工艺流程 第三种组装方式
SMT的组装工艺流程—双面混合组装
来料检测
组装开始
A面涂胶黏剂
贴SMIC
焊膏 烘干
再流焊接
翻板
胶黏剂固化
贴装SMD
PCB B面 涂胶黏剂
翻板
插装元件 引线打弯
双波峰焊接
溶剂清洗
最终检测
图2-4双面混合组装SMIC和SMD分别在A面与B面 第四种组装方式
贴片精度±0.05mm(50×30mm≤贴装尺寸
≤330×250mm)。
SMT生产线的设计—贴片机
FUJI高速贴片机 XP-143
贴装速度： 21800 chip/h 1600 IC/h 贴装精度： ±0.05mm（小型晶片） ±0.04mm（QFP零件） IC引脚最小贴装间距：0.3mm 元件贴装范围： 从微型型晶片（0.4mm*0.2mm） 到中型零件(20mm*25mm）
Mount
AOI
Reflow
SMT生产线的设计—印刷机
焊膏印刷机：
位于SMT生产线的最前端，用来印刷焊膏或贴片胶。它将焊膏或贴片 胶正确地漏印到印制板的焊盘或相应位置上。
SMT生产线的设计—印刷机
HITACHI全自动网板印刷机NP-04LP
采用Windows NT交互式操作系统， 操作便捷，高速、高精度、重复印刷性好 定位精度达±15μ m； 适宜细间距QFP、SOP等器件的连续印刷 50×50mm≤印刷尺寸≤460×360mm
返修设备：
其作用是对检测出现故障的PCB进行返工修理。所用工具为烙铁、返修工作
站等。
清洗设备：
其作用是将贴装好的PCB上面的影响电性能的物质或对人体有害的焊接残留
物如助焊剂等除去。位置可以不固定。
SMT生产线的设计—生产线分类
1.表面组装生产线按照自动化程度:可分为全自动生产线和半自动生产 线 全自动生产线:整条生产线的设备都是全自动设备，通过自动上板机、 接驳台和下板机将所有生产设备连成一条自动线； 半自动生产线:主要生产设备没有连接起来或没有完全连接起来。
第7章 SMT组装工艺流程与生产线
本章要点：
SMT的组装方式及工艺流程 SMT生产线的设计 工艺设计和组装设计文件 SMT产品组装中的静电防护技术
SMT的组装方式
SMT的组装方式及工艺流程主要取决于表面组装组件SMA的类型、 使用的元件种类和组装设备条件，大体上可将SMA分为：
1、单面混装
贴装SMD
B面涂胶黏剂
翻板
清洗
A面再流焊接
焊膏烘干 胶黏剂固化
贴装SMD
胶黏剂固化
B面 双波峰焊接
清洗
最终检测
图2-7双面表面组装工艺流程（b） 第六种方式
SMT生产线的设计—生产设备
常见的生产设备：
富士贴片机 JUKI贴片机
劲拓回流焊机
日立印刷机
SMT生产线的设计—主要设备的位置与分工
Screen Printer
SMT生产线的设计—回流焊机
回流焊机：
位于SMT生产线中贴片机的后面。其作用是提供一种加热环境，使预先分配 到印制板焊盘上的焊锡膏熔化，使表面贴装元器件与PCB焊盘通过焊锡膏合金
可靠的给合在一起的焊接设备。
SMT生产线的设计—回流焊机
劲拓8温区无铅热风回流焊炉 NS-800
导轨调宽范围：50 mm～400mm
SMT的组装方式—双面混合组装
双面混合组装：SMC/SMD和插装元器件可混合分布在PCB的同一面， 同时，SMC/SMD也可分布在PCB的双面。可分为两种组装方式： 1、SMC/SMD和插装元器件同侧方式，图(1)； 2、SMC/SMD和插装元器件不同侧方式，图（2）；
A B 图（2）
A B
图（1）
SMT的组装工艺流程—双表面混合组装
来料检测
组装开始
B面涂胶黏剂
贴SMD
胶黏剂固化
A面插装
A面再流焊接
贴装SMIC
A面涂敷焊膏
翻板
B面波峰焊
清洗
最终检测
图2-5 双面板混合组装工艺 流程A 第四种组装方式
SMT的组装工艺流程—双表面混合组装
来料检测
组装开始
B面涂胶黏剂
涂胶黏剂
贴装SMD
焊膏烘干
贴装SMIC
温度控制范围：室温～300℃
温度控制精度：±1℃ PCB板温度分布偏：±1.5℃
升温时间 ：Approx. 30min
PCB运输方式：链传动+网传动
SMT生产线的设计—波峰焊机
波峰焊机：
是利用熔融焊料循环流动的波峰与装有元器件的PCB焊接面相接触，以一
定速度相对运动时实现群焊。主要用于传统通孔插装印制电路板组装工艺，以
SMT生产线的设计—生产线电源
电源电源电压和功率要符合设备要求：
电压要稳定，一般要求单相 AC 220 ( 220 士 10 % , 50 / 60Hz ) ，三相 AC
380V ( 220 士 10 % , 50 / 6OHz ）。如果达不到要求，须配置稳压电源，电 源的功率要大于设备功耗的一倍以上。
SMT生产线的设计—生产线环境
3.静电防护要求：
（1）设立静电安全工作台，由工作台、防静电桌垫、腕带接头和接地线等组 成。 （2）防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技 术人员，检验人员用。 （3）静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电 的杂物、图纸资料应放入防静电文件袋内。 （4）佩带防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带，腕 带与人体皮肤应有良好接触。
SMT生产线的设计—总体设计
在进行SMT生产线的设计时，应先进行SMT总体设计，以确定组装元器件 的总类和数量、组装方式、组装工艺、总体目标。
总体设计：
无论是仿制SMT产品、传统THT产品，还是SMT产品升级换代，在总体设 计中，都应该结合产量规模、投资规模、生产设备，合理地选择元件的类型， 设计出产品的组装方式和初步的工艺流程。
SMT生产线的设计—生产线环境
（5）防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等 应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须 接地。
（6）穿戴防静电工作服：进入静电工作区的人员和接触SMD元器件的 人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中 （如冬季）工作服面料应符合国家有关标准。 （7）进入工作区的人员必须穿防静电工作鞋,穿普通鞋的人员应使用导 电鞋束、防静电鞋套或脚跟带。
SMT的组装方式—全表面组装
全表面组装：在PCB上只有SMC/SMD而无插装元器件的组装方式，有两种组装 方式： 1、单面表面组装方式； 2、双面表面组装方式；
A B 单面表面组装 双面表面组装
A
B
SMT的组装工艺流程—单面混合组装
单面混合组装工艺流程：
来料检测 组装开始
B面涂胶黏剂 贴SMC 胶黏剂固化
及表面组装与通孔插装元器件的混装工艺。
移动方向
焊料 叶泵
工作原理示意图
SMT生产线的设计—检测设备
检测设备
其作用是对贴装好的PCB进行装配质量和焊接质量的检测。所用设备有 放大镜、显微镜、自动光学检测仪（AOI）、在线测试仪（ICT）、XRAY检测系统、功能测试仪等。
