LED焊线要求的基础知识及键合设备介绍
LED器件焊接要求与设备介绍
LED器件焊接要求与设备介绍
（1）烙铁焊接：烙铁（最高30W）尖端温度不超过300℃；焊接时间不超过3秒；焊接位置至少离胶体2毫米。
（2）波峰焊：浸焊最高温度260℃；浸焊时间不超过5秒；浸焊位置至少离胶体2毫米。
波峰焊焊接时，浸焊时间和预热时间均有严格要求，预热区不能短于1M，相对来说为1.2M-1.8M比较合适，浸焊时间保持3S-4S为宜，如力锋DW300系列波峰焊（中型）和LF-DW300系列（大型）可以根据您的产能定位焊接设备。
a.必需离胶体2毫米才能折弯支架。
b.支架成形必须用夹具或由专业人员来完成。
c.支架成形必须在焊接前完成。
d.支架成形需保证引脚和间距与线路板上一致。
（3）贴片灯的回流焊焊接LED器件设计温度一般可以达到260℃，在回流焊焊接时，尽量选择五温区以上回流焊，机身长度要3M ，加热区最小保证1.5M以上，最好可以有1.8M-2.8M之间，太短LED器件要焊接好必须延长焊接时间和提高升温速率，对LED器件热冲击影响严重影响灯珠老化，缩短寿命！
建议选择力锋S6 M6 M6C 以上系列确保品质
清洗
当用化学品清洗胶体时必须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮等。
可用乙醇擦拭、浸渍，时间在常温下不超过3分钟。
静电防护
静电和电流的急剧升高将会对LED产生损害，InGaN系列产品使用时请使用防静电装置，如防护带和手套。

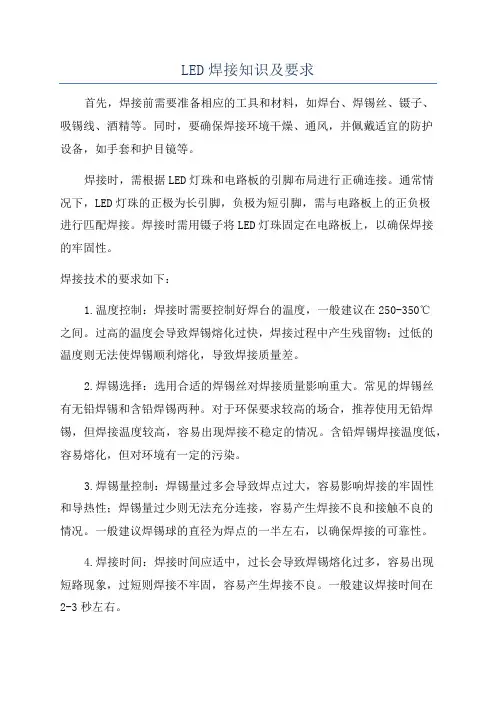

LED焊接知识及要求
LED焊接知识及要求首先，焊接前需要准备相应的工具和材料，如焊台、焊锡丝、镊子、吸锡线、酒精等。
同时，要确保焊接环境干燥、通风，并佩戴适宜的防护设备，如手套和护目镜等。
焊接时，需根据LED灯珠和电路板的引脚布局进行正确连接。
通常情况下，LED灯珠的正极为长引脚，负极为短引脚，需与电路板上的正负极进行匹配焊接。
焊接时需用镊子将LED灯珠固定在电路板上，以确保焊接的牢固性。
焊接技术的要求如下：1.温度控制：焊接时需要控制好焊台的温度，一般建议在250-350℃之间。
过高的温度会导致焊锡熔化过快，焊接过程中产生残留物；过低的温度则无法使焊锡顺利熔化，导致焊接质量差。
2.焊锡选择：选用合适的焊锡丝对焊接质量影响重大。
常见的焊锡丝有无铅焊锡和含铅焊锡两种。
对于环保要求较高的场合，推荐使用无铅焊锡，但焊接温度较高，容易出现焊接不稳定的情况。
含铅焊锡焊接温度低，容易熔化，但对环境有一定的污染。
3.焊锡量控制：焊锡量过多会导致焊点过大，容易影响焊接的牢固性和导热性；焊锡量过少则无法充分连接，容易产生焊接不良和接触不良的情况。
一般建议焊锡球的直径为焊点的一半左右，以确保焊接的可靠性。
4.焊接时间：焊接时间应适中，过长会导致焊锡熔化过多，容易出现短路现象，过短则焊接不牢固，容易产生焊接不良。
一般建议焊接时间在2-3秒左右。
5.焊点形状：焊点应呈圆形或锥形，表面光滑，无明显的凹陷或突起。
焊点的形状对焊接质量和可靠性有重要影响，应保证焊点充分接触，同时不得有虚焊、冷焊等缺陷。
6.焊接环境：焊接环境应干燥、通风，避免有尘埃、油污等杂质进入焊接区域。
焊接时要注意保持空气流动，以防烟雾和有害气体的产生。
总之，良好的LED焊接技术是保证LED灯质量和可靠性的重要保障。
通过掌握焊接知识和技巧，并遵循焊接要求，可以有效提升焊接质量，确保LED灯的正常工作。
LED焊接知识及要求内容
LED焊接知识及要求内容LED焊接是指将LED元件与电路板通过焊接技术进行连接的过程。
由于LED元件具有小体积、高亮度、低功耗等特点，在电子设备中得到广泛的应用。
为了确保LED焊接质量和可靠性，需要了解LED焊接的知识和要求。
一、LED焊接知识1.焊接方式：目前主要有手工焊接和自动化焊接两种方式。
手工焊接通常用于小批量或特殊形状的LED焊接，而自动化焊接适用于大批量LED焊接需求。
2.焊接工艺：LED焊接的主要工艺包括贴片、回流焊和波峰焊。
贴片焊接是将LED 元件直接粘贴在PCB上，然后通过热风或红外线烘烤固化；回流焊是利用热风炉将已安装在PCB上的LED元件进行焊接；波峰焊是将PCB浸入焊锡波峰中，使焊锡液覆盖焊盘，并在高温下进行焊接。
3.焊接材料：4.焊接设备：二、LED焊接要求1.温度控制：2.电流控制：焊接电流也需要控制在合适的范围内，过高的电流可能会损坏LED元件的电路结构，过低的电流则可能导致焊接不牢固。
根据LED元件的规格和要求，选择合适的焊接电流。
3.片间距离：对于贴片焊接来说，LED元件之间的间距需要保持一定的距离，以确保焊接的可靠性和良好的电气连接。
4.焊接位置精度：对于焊接位置的精度要求较高。
焊接过程中需要保持良好的对中和精准的焊接位置，避免焊接偏移或漏焊的情况发生。
5.焊接质量检测：焊接完成后需要进行质量检测，包括查看焊点是否均匀、完整，焊盘是否有脱焊或破损等。
如果发现焊接质量不合格，需要及时修复或更换焊接部件。
6.清洁和防静电：焊接设备和环境需要保持清洁，并采取防静电措施，以防止静电对LED元件和焊接过程的干扰和损害。
总结：LED焊接是一项技术繁琐且需要精确控制的工作。
只有遵循正确的焊接知识和要求，才能保证焊接质量和可靠性。
同时，合适的焊接工艺和设备也是确保焊接效果的重要保证。
LED焊接知识及要求
LED焊接知识及要求首先，焊接LED需要使用特定的焊接工具和材料。
常见的焊接工具包括焊接烙铁、焊锡丝、焊锡膏、焊锡通、吸锡器等。
而焊接材料主要包括焊锡丝、焊锡膏和通孔涂料。
其次，焊接LED时需要注意以下几个要点：1.温度控制：焊接LED时需要控制烙铁的温度在合适的范围内，通常在250°C-300°C之间。
过高的温度可能会导致LED组件损坏，而过低的温度则无法完全熔化焊锡。
2.时间控制：焊接LED的时间也需要控制在合适的范围内，通常在2-5秒钟。
时间过长可能会导致LED组件受到过多的热量损坏，而过短的时间则无法确保焊点的牢固性。
3.焊接环境：焊接LED需要在无风、无静电的环境下进行，避免灰尘和静电对LED组件造成损害。
因此，在焊接LED时需要采取相应的防静电措施，如穿戴防静电服、使用防静电垫等。
4.工艺控制：焊接LED要注意焊锡的均匀涂敷、焊点的数量和布局、焊接位置的准确定位等细节。
焊锡要均匀地覆盖在焊点上，以确保焊点的牢固性和导电性。
5.质量检查：焊接完成后，需要对焊接质量进行检查。
主要包括焊点是否均匀、焊点是否牢固、焊点是否与PCB电路板良好连接等。
对于焊接质量不合格的LED组件，需要重新焊接或更换。
焊接LED的要求：1.焊接技术：焊接LED需要具备一定的焊接技术，如熟练掌握焊接烙铁的使用方法、掌握焊接温度和时间的控制、熟悉焊接工艺等。
2.质量意识：焊接LED需要保持高度的质量意识，注重细节，严格按照焊接要求进行操作，确保焊接质量可靠。
3.静电防护：在焊接LED时需要采取相应的防静电措施，避免静电对LED组件造成损害。
如使用防静电垫、穿戴防静电服等。
4.精细操作：焊接LED需要进行精细的操作，要保持手的稳定性和精准性，确保焊点的准确位置和良好的连接。
5.质量检查：焊接完成后需要进行质量检查，确保焊接质量达到要求。
如发现焊点不牢固或其他质量问题，则需要进行重焊或替换。
总之，焊接LED需要掌握一定的技术和经验，并且要求焊接环境干净、无静电。
LED焊线要求的基础知识
LED焊线要求的基础知识1.LED的结构和工作原理：LED是一种半导体器件，由P型和N型半导体材料构成。
当正向电压施加到LED两端时，P型材料中的空穴与N型材料中的电子结合，产生光辐射。
2.LED的分类：LED可以根据其发光材料分为常见的氮化镓发光二极管（GaNLED）和砷化镓发光二极管（GaAsLED）。
其中，GaNLED是目前应用最广泛的一种。
3.LED焊线的材料和工具：进行LED焊线时需要准备焊锡丝、焊锡膏、焊台、焊具、助焊剂等工具和材料。
4.连接方式：LED焊线可以采用手工焊接和自动化设备焊接两种方式。
手工焊接时需要使用焊台和焊具进行操作；自动化设备焊接则是将焊接过程自动化。
5.焊接流程：进行LED焊接时，一般会先在电路板上涂上焊锡膏或涂抹助焊剂，然后把LED元件放置在指定位置上，最后用焊台和焊具进行焊接。
6.焊接技巧：在进行LED焊接时，需要注意以下几点技巧：-控制焊接温度和时间，避免过热损坏LED元件；-控制焊接力度，避免将LED元件压碎或损坏焊盘；-注意焊接位置和焊接角度，确保LED元件安全可靠地焊接到电路板上；-清除焊接残渣，避免焊接不良或短路现象。
7.防静电措施：LED元件对静电敏感，所以在进行焊接工作时需要采取防静电措施。
例如，使用防静电手套和防静电垫，以减少静电对LED元件的损害。
8.检验和测试：焊接完成后，需要进行相关的检验和测试工作，以确保焊接质量和性能。
例如，可以使用万用表或专用测试仪器检查电路的通断情况和电流电压值是否符合要求。
总之，掌握以上基础知识可以帮助人们更好地进行LED焊线工作，确保焊接质量和效果。
在实际操作中，还应结合具体的焊接工艺和设备要求，进一步提高焊接技术水平和工作效率。
《LED焊线知识》课件
5. 案例分析
LED焊接应用案例分析
通过实际案例，探讨LED焊接在不同领域的应用和具体操作技巧。
6. 结语
总结
总结所学的LED焊线知识，强调其中 Nhomakorabea关键点 和重要事项。
展望未来
展望LED焊接技术的未来发展趋势和潜在应用 领域。
注意：本课件仅供参考，具体实践中请根据实际情况进行调整。
2. 焊接工艺
1
焊接前的准备工作
讨论在开始焊接之前需要做的准备工作，如清洁焊接表面、准备所需工具等。
2
焊接过程中的注意事项
介绍焊接过程中需要注意的关键技巧，如温度控制、焊接时间等。
3
焊接后的处理方法
讲解焊接完成后的处理和保护措施，以确保焊点质量和可靠性。
3. 焊接常见问题及处理方法
1 焊接出现气泡
解释为什么焊接中会出现气泡，以及如何避免和处理这一问题。
2 焊点出现裂纹
讨论焊点裂纹的原因，并提供修复和预防措施。
3 焊线与PCB板不紧密结合
介绍导致焊线与PCB板结合不紧密的可能原因，并提出解决方案。
4. 焊点维护与检测
焊点检测方法
探索用于检测焊点质量的常见方法，如使用放大 镜、红外线检测等。
焊点维护注意事项
《LED焊线知识》PPT课件
欢迎来到《LED焊线知识》PPT课件！在这个课件中，我们将深入探讨LED 焊线的重要知识，包括焊线的作用、种类以及焊接过程中的技巧和常见问题 的处理方法。
1. 焊线介绍
焊线的作用
了解焊线的基本功能，并探讨为何它在LED焊接中是至关重要的。
焊线的种类
介绍常用的焊线种类，如锡焊丝、银焊丝等，并讨论它们的特点和适用场景。
LED自动焊线
五．机台调校：
5.1.安装金丝
5.1.1将金丝装入滚轴上，金丝环缺口一端朝外，用镊子夹起金丝尾端，并接在接地装置杆上，(注：金丝绿贴纸一端为首端，红/蓝的为尾端，具体依其包装标示)；
5.1.2用镊子夹起金丝首端，按穿线路径穿线，（注：不良的路径可能影响Looping或烧球）。
5.2.上料
5.2.1将已固好晶的半成品放置于料盒内（注：放时支架缺口方向朝右)，将有支架的料盒放置于进料盒升降台定位槽内；
5.2.2将空的料盒放置于出料盒升降台定位槽内。
5.3.轨道调整
5.3.1选择PROGRAM→MHS参数设定→LF/料盒，选择材料框架材料偏移量，分别调整XYZ，轨道宽度，中心线位置；
文件编号
批准
审核
编制
版本
发行日期
共4页第2页
To delete Bond Program?”选择OK→Program cleared，点击continue完成；
5.5.3进入PROGRAM→MHS(WH)校准→热压板及XYtable工作范围设定→点击“开始”，机台提示：“Are you sure to install window clamp?”点击“Cantinue”,移动XYtable到左上角位置，点击“开始”，再移动XYtable到右下角位置，点击“开始”，机台提示：“Bond Area setup successful!”，点击OK确认完成；
PR Quality Grade:AAAA”，以相同步骤做完第二个校准点，机台自动进入芯片校准点→选择芯片数目，点击下一个，选择芯片焊点中心位置，调整好灯光→电击鼠标右键载入第一个点，以同样的步骤做完第二个焊点，调整灯光及合适的搜索框、图象框（兰色为搜索框、绿色为图象框）依次做完两个PR按下一个进入设定焊线→把设定编辑模式改为：“Wire”，依照制造规格书编辑焊线位置，编辑完成后按下一个进入测高模式，电击右键依次测完Lead/Die，程序编辑完成；
第4章 LED封装的焊线环节
1. 金线的拆装
2. 金线的检验
金线进料检验主要是金线外观和拉力的检测，外观要求金 线干净无尘和整洁，拉力测试对进料卷数抽取30%做拉力 测试，取每卷的5~10cm做拉力测试，测试结果：1.0mil金 线拉力必须大于7g，小于或等于7g为不合格；1.2mil金线 拉力必须大于15g，小于或等于15g为不合格。
（4）特严重堵塞：可用钨丝直接将堵塞物顶出，然后重复第（1） 项。
4.1.3 超声波金丝球焊线机
超声波金丝球焊线机的基本原理是在超声能量、温度、压 力的共同作用下形成焊点，其工艺过程可简单表示为：烧 球——一焊——拉丝——二焊——断丝——烧球。
操作说明
（1）首次操作 设置好工作温度，视不同的支架和芯片设定适当的温度，待工作温度达 到设定值后方可工作。对于不同的产品，建议先做一次工作面高度的检 测，后进行其他参数的设定。设定好参数后，便可作试焊生产。 根据产品的特性和要求，操作者可对焊接进行跟踪调节（如焊接跨度、 高度、金球等参数调节）。首根支架试焊完成后，送检；经检测合格后， 即可进行实际生产。 （2）持续操作 在生产过程中，需中断工作时，可关闭电源或只关闭照明灯和停止夹具 加温即可。即使电源关闭，原有设定参数仍然保存在记忆体中，不被清 除（除非作数据清除操作）。终止操作时，应按“复位”键使整机恢复 至原始位置，保证瓷嘴不被意外碰损。继续操作时，先调整显微镜，让 工作面在视野中间，方可进行下一步的操作。
4.注意事项
作业前检查机台是否接地良好，作业人员要佩戴静电环， 并定时检查静电环功能是否正常。 所焊线支架必须是经过标准固化时间的材料。 焊线前必须检查所焊支架规格与随工单是否相符，须经 检验确认后方可作业。 支架焊好后作业人员需自主检查支架是否有弯曲，如有 发现就立即停止并请维修人员处理。
《LED焊线知识》课件
放置LED灯珠
将LED灯珠放置在焊盘上，确保灯珠位置准确无误。
检查焊点质量
焊接完成后，检查焊点是否饱满、无气泡，如有问题需重新焊接。
将焊接好的LED灯珠安装在电路板上，通电测试其亮度和稳定性。
通电测试
检查LED灯珠外观是否完好，无破损、无气泡等问题。
检查外观
根据实际需求，对LED灯珠进行性能测试，如亮度、色温等参数的测量和调整。
03
02
01
早期LED焊线采用手工焊接方式，效率低下，精度不高。
随着技术的发展，自动化焊线设备逐渐普及，提高了生产效率和焊接质量。
未来，随着技术的不断创新，LED焊线工艺将更加成熟和高效，为LED照明产业的发展提供更好的支持。
02
LED焊线的材料与工具
LED芯片是LED焊线的核心部分，其质量直接影响焊线的效果和LED产品的性能。
《LED焊线知识》PPT课件
目 录
LED焊线简介LED焊线的材料与工具LED焊线的基本流程LED焊线的技术要点LED焊线的常见问题与解决方案LED焊线的未来发展与展望
01
LED焊线简介
LED焊线是一种将LED灯珠与线路板连接起来的工艺技术，通过焊接的方式将LED灯珠的引脚与线路板上的铜箔焊接在一起，实现电流的传输和信号的传递。
总结词：解决焊接过程中出现的问题需要从多个方面入手，包括保持焊台干净整洁、选择合适的焊线材料、提高操作人员的技能水平等。
总结词
焊接后可能出现的问题包括焊点不牢固、焊点表面不光滑、焊点颜色异常等，这些问题都可能影响LED的使用寿命和可靠性。
详细描述
如果焊点不牢固，可能会导致LED在使用过程中脱落或损坏。为了解决这个问题，可以调整焊接参数，如增加焊接时间和提高焊接温度，以提高焊点的粘附力。如果焊点表面不光滑或颜色异常，可能是由于焊接温度过高或过低、焊线材料不匹配等原因引起的。可以调整焊接温度和时间、选择合适的焊线材料等方法解决这些问题。此外，还需要注意保持工作环境清洁卫生，避免灰尘和杂质对LED和焊点的影响。
LED焊线原理介绍 PPT
pad
lead
Capillary rises to loop height position
pad
lead
Capillary rises to loop height position
pad
lead
Formation of a loop
pad
lead
Formation of a loop
pad
lead
Disconnection of the tail
pad
lead
Formation of a new free air ball
pad
lead
Wire Bonded
pad lead
Die
谢谢大家！
Free air ball is captured in the chamfer
pad lead
Free air ball is captured in the chamfer
pad
lead
Free air ball is captured in the chamfer
pad
lead
Free air ball is captured in the chamfer
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pad
lead
pead
pad
焊线机基础知识
LED焊线工艺和过程控制基础知识➢1什么样的PR图案是容易被机器识别的？衡量图像被识别的因素主要有两个：清晰度和独特性。
清晰度:主要是图像能反映到的最细小的微观状况，主要有光线参数控制。
一般来说要求图案黑白分明，但并不是越清晰越好。
独特性:是用来反应图案被重复的可能性，主要用选择的参考框大小位置控制。
独特性要求一定很好，不然会认到别的地方。
➢2机器的光线有：同轴光，侧光同轴光线有：蓝光和红光，用于不同反光特质的芯片表面。
如果只用同一种光线，也许会遇到某种芯片表面根本反射不出黑白分明的图案。
所以调节光线的时候，最好让蓝光和红光的电流大小一样。
芯片的识别主要依靠同轴光线；管脚的识别主要依靠侧光，这样使得“镀银层”清晰发亮，其他部位呈黑色。
➢3品质问题：球形烂高尔夫球球的位置焊偏球的高度大小球脱焊弧高错误弧高不稳（一会高一会低的现象）弧形混乱鱼尾形不好（太深或太浅）第二点焊偏➢4工艺参数焊线动作过程：烧球——FAB 回缩劈刀移动到1st 探测高度触——焊线——释放 拉弧轨迹——劈刀移动到2nd 度探测——接触——焊线——释放 拉线尾——线尾拉断➢5基本参数设置第一焊点：Reference Search Height= 80-100 μm这将影响‘Impact Force接触力度’ 和‘Search Time探测时间’Standby Power 待机功率在探测高度阶段到撞击到焊线板采用的能量，能够帮助一些很难打得情况。
推荐设置：0 – 30 DACContact Time 接触时间当撞击和接触得到确认以后，用户可以设置接触时间，采用能量和压力以改善切球（ball shear）以及其他的应用，例如用于处理敏感的产品和用于清洁焊线窗口。
如果Contact time = 0, 接触阶段的参数将被忽略。
如果确认已经接触表面，机器直接使用焊接阶段的参数。
Contact Power接触功率在接触时间采用的超声波能量。
LED焊线
3. 焊线的设备和工艺过程
超声波金丝球焊机
铝线焊线机
3. 焊线的设备和工艺过程
金球及契形大小（以25um直径金丝为例） 金球直径A：60-75um，即为Ф的2.4-3.0倍; 球型厚度H：15-20um，即为Ф的0.6-0.8倍; 契形长度D: 70-85um，即为Ф的2.8-3.4倍;
3. 焊线的设备和工艺过程
键合银线：高纯银材料加入微量元素，部分或全部取代金线 。LED银线特点：1、价格便宜，是同等线径的金丝的 20%左右；2、导电性好；3、散热性好；4、反光性好， 不吸光，亮度与使用金线的比较可提高10%左右；5、与 镀银支架焊接时，可焊性比较好。 最大的优点：便宜；最大的缺点：氧化、延展性差。 键合金线：Au纯度为99.99%以上，其中包含了微量的 Ag/Cu/Si/Ca/Mg等微量元素。 键合金具有电导率大、耐 腐蚀、韧性好等优点。 最大的优点：抗氧化性；最大的缺点：价格昂贵。
密尔（Mil）
Cu 伸长率（%）
0.8
8~16
1.0
8~16
1.1
10~20
1.2
10~20
1.5
10~20
2.0
15~25
断裂载荷/g Au 伸长率（%）
断裂载荷/g
5~10 2~8
3~7
8~15 2~10
6~12
10~20 2~11
7~15
12~22 2~12
8~18
20~30 2~13
12~24
2.线材的种类和规格
四大基材：金、银、铜、铝
键合铝线: 铝线比较粗，电流容量大，缺点是焊点大，需要的 pad尺寸大，降低芯片效率。 存在问题： 1 在球焊时加热易氧化,很难成球；2 拉伸强度和耐 热性差；3 性能不稳定,特别是伸长率波动大，表 面清洁度差，容易在键合处产生疲劳断裂。
LED焊线机原理和操作wire-bond-Tech-base-training-manual
一、技术员职责：a)技术保证i.质量(zhìliàng)：ii.焊线参数：iii.PR：iv.劈刀(pī dāo)：v.WH：b)换产品i.loading programii.Quality Checkc)机器零部件的完整性：保证机器任何零部件的完整，无法保证时通知PM。
d)了解生产情况、状态：e)纪录、留言f) 培训操作员二、技术员基本技能培训内容：1）机器结构：(以AB339 为例)1.Bond Head焊头:a.Wire Path送线路径i.Wire Spool 线轴ii.Wire Supplyiii.Air Tensioneriv.Clampv.Capillary + Traducerb.Camera镜头c.X/Y table2.WH（工作平台）a.Elevator升降台b.Track轨道c.Heater Block加热块d.Window Clamp焊线窗口3.控制部分a.PC控制电脑:i.Bondii.PRb.Board控制板块:i.Bondii.BQMiii.W/H4.附属设备a.显示器b.键盘(jiànpán)+轨迹球c.气路及其控制(kòngzhì)控制部分BondHeadWH（工作平台）2）机器屏幕与按键：當操作者按“1”開始銲線時，螢幕即會變成如上(rúsháng)的畫面，以下說明其意義：按“0”即開始自動銲線按“1”則只銲一條線按“2”則會切換於cont LF和last LF之間，cont LF意即連續輸送LF，而last LF則代表(dàibiǎo)工作台上的LF作業完後就不再輸入LF至軌道中按”3”則會切換於no pause和pause之間，pause表當目前作業中的unit完成之後，立即停止作業，而no pause則是繼續auto bonding按”4”則會要求選擇一點做切線。
白光LED焊接技术要求及注意事项解析
白光LED焊接技术要求及注意事项解析蓝光、绿光LED 焊接要求与白光LED 相同，以一般白光LED 焊接的水准来看，而有这样的基本要求，操作需要注意。
蓝光、绿光LED 焊接要求与白光LED 相同，以一般白光LED 焊接的水准来看，而有这样的基本要求，操作需要注意如下：1、生产时一定要戴防静电手套，防静电手腕，电烙铁一定要接地，严禁徒手触摸白光LED 的两只引线脚。
因为白光LED 的防静电为100V,而在工作台上工作湿度为60%-90%时人体的静电会损坏发光二极体的结晶层，工作一段时间后（如10 小时）二极体就会失效（不亮），严重时会立即失效。
2、焊接温度为260℃，3 秒。
温度过高，时间过长会烧坏芯片。
为了更好地保护LED,LED 胶体与PC 板应保持2mm 以上的间距，以使焊接热量在引脚中散除。
3、LED 的正常工作电流为20mA,电压的微小波动（如0.1V）都将引起电流的大幅度波动（10%-15%）。
因此，在电路设计时应根据LED 的压降配对不同的限流电阻，以保证LED 处于最佳工作状态。
电流过大，LED 会缩短寿命，电流过小，达不到所需光强。
一般在批量供货时会将LED 分光分色，即同一包产品里的LED 光强、电压、光色都是的，并在分光色表上注明。
LED 保存及使用建议注意以下事项：储存为了防潮，LED 要存放在干燥通风的环境中，最好尽快使用完，推荐保存环境温度：5~30℃；湿度Max:60%RH.适用环境温度：-35~+85℃。
清洁不要使用：不明的或腐蚀性的化学液体清洗LED,因为那样可能会损坏LED 树脂表面及灯脚表面，甚至引起胶体裂缝。
灯脚成型不要在焊接期间或是在焊接后成形，如有必要的话，成型一定要在焊接前完成。
切记，任何挤压树脂的行为都有可能损伤LED 里面的金线，导致信赖性隐患。
焊接1、管脚焊接过程中不能向LED 施加压力，否则LED 内部有可能会出现裂纹，这会影响其内部金线连接而导致品质问题。
LED焊接金线规格
[μm]
1.2 mil FAB ~ 1.75 x d wire
线型直径 [mil] · min./max./average– --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
这种掺杂金线在HD2的基础上又添 加了其它的微量元素。因此这种金 线比HD2 具有较高的强度。弧度 比较低具有较高的弧形稳定性， 好的弧形稳定性适用于较细线径和 长弧应用。
HD5 HD6
应用范围
这两种掺杂量较高的金线， 由于掺杂了不同的元素更适 合低长弧应用，具有较高的 高温强度，属于掺杂金线和 改良型金线的过度产品。
50±1
2.0
50±1
2.0
50±1
2.0
0.5-2.5 2.0-8.0 8.0-12.0 0.5-3.0 2.0-8.0 8.0-12.0 0.5-3.0 2.0-8.0 8.0-12.0 0.5-3.5 3.0-8.0 8.0-15.0 0.5-3.5 3.0-10.0 10.0-18.0
＞11.0 ＞7.0 ＞5.0 ＞16.0 ＞10.0 ＞8.0 ＞19.0 ＞11.0 ＞9.0 ＞25.0 ＞16.0 ＞14.0 ＞48.0 ＞30.0 ＞25.0
HA3 HA6 HA7
[cN] ＞8.0 ＞5.0 ＞3.0 ＞10.0 ＞6.0 ＞3.5 ＞14.0 ＞8.0 ＞6.0
