2016高等电力电子技术复习提纲.docx
电力电子技术复习提纲
5.电流可逆和桥式可逆斩波电路工作过程及对应电动机工作象限。
第六章
1.交流—交流变流电路包含几种。
2.交流调压和交流调功电路的异同点。
3.交流调压电路电阻负载计算。
4.简述斩控式交流调压电路工作原理。
5.三相交流调压电路的工作原理。
6.单相交—交变频电路的工作原理。
8.晶闸管主要参数如何选择
9.晶闸管的派生器件
10.GTO、GTR、MOSFET、IGBT的结构特点及导通和关断条件
11.有效值和平均值的计算
第三章
1.可控整流电路的工作过程分析、绘制波形，求解数值（器件、负载和电源的有效值、平均值、最大值），选择器件，各种负载的数值。
注意几个小名词：控制角、导通角、停止导通角。
3.换流方式，在哪些场合应用。
4.电压、电流逆变电路的特点。
5.单相半桥、全桥电压的工作过程、形成回路、导通的器件及电流方向、全桥控制方式。
6.单向和三相电流型逆变电路换流过程。
第五章
1.直流斩波电路六种基本形式、电路结构形式、输出计算。
2.斩波电路的三种控制方式。（频率、宽度、混合）
3.降压斩波电路电流连续的条件。
电力电力技术复习提纲
第一章
1.电力电子技术
2.电力电子器件
3.电力变换四中形式
4.电力电子三种控制技术
5.举例说明电力电子技术的应用
第二章
1.电力电子器件特征
2.电力电子器件系统组成及作用
3.电力电子器件的分类
4.电力二极管外形结构及应用
5.电力二极管特性及主要参数
6.晶闸管外形结构及工作原理
7.晶闸管关断和导通条件

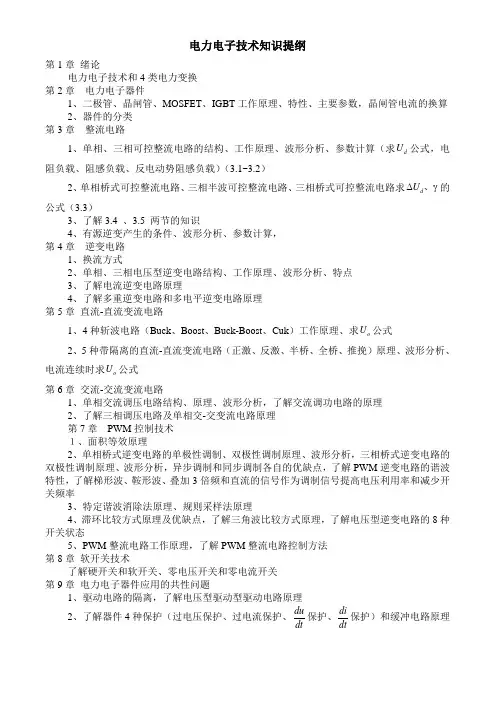

电力电子技术知识提纲
电力电子技术知识提纲第1章 绪论电力电子技术和4类电力变换第2章 电力电子器件1、二极管、晶闸管、MOSFET 、IGBT 工作原理、特性、主要参数，晶闸管电流的换算2、器件的分类第3章 整流电路1、单相、三相可控整流电路的结构、工作原理、波形分析、参数计算（求d U 公式，电阻负载、阻感负载、反电动势阻感负载）（3.1~3.2）2、单相桥式可控整流电路、三相半波可控整流电路、三相桥式可控整流电路求d U ∆γ、的公式（3.3）3、了解3.4 、3.5 两节的知识4、有源逆变产生的条件、波形分析、参数计算，第4章 逆变电路1、换流方式2、单相、三相电压型逆变电路结构、工作原理、波形分析、特点3、了解电流逆变电路原理4、了解多重逆变电路和多电平逆变电路原理第5章 直流-直流变流电路1、4种斩波电路（Buck 、Boost 、Buck-Boost 、Cuk ）工作原理、求o U 公式2、5种带隔离的直流-直流变流电路（正激、反激、半桥、全桥、推挽）原理、波形分析、电流连续时求o U 公式第6章 交流-交流变流电路1、单相交流调压电路结构、原理、波形分析，了解交流调功电路的原理2、了解三相调压电路及单相交-交变流电路原理第7章 PWM 控制技术１、面积等效原理2、单相桥式逆变电路的单极性调制、双极性调制原理、波形分析，三相桥式逆变电路的双极性调制原理、波形分析，异步调制和同步调制各自的优缺点，了解PWM 逆变电路的谐波特性，了解梯形波、鞍形波、叠加3倍频和直流的信号作为调制信号提高电压利用率和减少开关频率3、特定谐波消除法原理、规则采样法原理4、滞环比较方式原理及优缺点，了解三角波比较方式原理，了解电压型逆变电路的8种开关状态5、PWM 整流电路工作原理，了解PWM 整流电路控制方法第8章 软开关技术了解硬开关和软开关、零电压开关和零电流开关第9章 电力电子器件应用的共性问题1、驱动电路的隔离，了解电压型驱动型驱动电路原理2、了解器件4种保护（过电压保护、过电流保护、du dt 保护、di dt 保护）和缓冲电路原理。
《电力电子技术》课程复习与考试提纲
《电力电子技术》课程复习与考试提纲绪论什么是电力电子技术？1）电力电子技术的定义2）电力变换的类型3）电力电子技术的分类、学科组成、重要特征。
一、电力电子器件课后习题：第1题，第3题、第4题、第8题、第9题1）电力电子器件的概念、特征，与信息电子器件的区别。
2）电力电子器件的分类，3）电力二极管的分类。
4）晶闸管的静态工作特性，参数计算。
5）4种全控型器件的优缺点比较。
6）电力电子器件驱动电路的任务.7）缓冲电路的定义、作用。
二、整流电路课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题1）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，优缺点。
4）三相可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。
三、直流斩波电路课后习题：第2题、第3题、第5题1）直流斩波电路的定义。
2）buck电路的电路结构，工作原理，波形，参数计算。
（电流连续、断续情况下）3）boost电路的电路结构，工作原理，波形，参数计算。
四、交流电力控制电路和交交变频电路课后习题：第1题、第6题、第7题1）交流电力控制电路和交交变频电路的定义、分类。
2）单相交流调压电路不同负载情况下的电路结构，工作原理，波形，参数计算。
3）单相交交变频电路的电路结构，工作原理，输入输出特性。
五、逆变电路课后习题：第1题、第2题、第3题、第4题、第5题1）有源逆变与无源逆变的的区别。
高度电力电子技术复习提纲
电力电子技术复习提纲1电力电子技术的基本概念电力电子技术是应用于电力领域的电子技术，是使用电力电子器件对电能进行变换和控制的技术。
通常把电力电子技术分为电力电子器件制造技术和变流技术两个分支。
前者的理论基础是半导体物理，是电力电子技术的基础；后者的理论基础是电路理论，是电力电子技术的核心。
电力电子学是由电力学，电子学和控制理论三个学科交叉而形成的。
2两级式光伏并网逆变器的基本拓扑与控制（1）基本拓扑：两级式光伏并网逆变器主要包括前级DC/DC变换器和后级DC/AC 变换器。
两个变换器之间一般均设有一个足够容量的直流滤波电容，该直流滤波电容在缓冲前后级能量的同时，也起到了前后级控制上的解耦作用。
一般情况下，由于光伏电池的输出电压通常都低于电网电压的峰值，因此要实现并网发电，应先将光伏电池输出的直流电通过前级Boost变换器升压后再输出给后级的网侧逆变器。
单相三相（略）（2）控制策略：对前后级变换器的控制策略一般可以独立地进行研究。
一般而言，在具有两级变换的光伏并网逆变系统中，前级DC/DC变换器主要实现最大功率点跟踪（MPPT）控制，而后级的DC/AC变换器（并网逆变器）则有两个基本控制要求：一是要保持前后级之间的直流侧电压稳定；二是要实现并网电流的控制（网侧单位功率因数正弦波电流控制），甚至需根据指令进行电网的无功功率调节。
MPPT控制方法：1）基于输出特性曲线的开环MPPT方法；2）扰动观测法；3）电导增量法；4）智能MPPT方法。
并网逆变器的控制策略：1）基于电压定向的矢量控制策略；2）基于电压定向的直接功率控制策略；3）基于虚拟磁链定向的矢量控制策略；4）基于虚拟磁链定向的直接功率控制策略。
图1基于电压矢量定向的矢量控制系统（VOC）示意图图2基于虚拟磁链定向矢量控制（VFOC）的控制结构u*dc图3基于无电网电压传感器V-DPC的控制结构a ib i ci a e b e ce L L LPWMAS BS CS dcu dcu αi -PIp q*p*q --p S qS E空空空空βi αψβψA S B S CS *dcu 空空空空空空空空空空空空空空空空空空空空空空空空空图4基于无电网电压传感器VF-DPC 的控制结构3并网风力发电机组的基本类型与其变流器的基本拓扑3.1发电机组基本类型（1）恒速系统笼型/绕线型转子异步风发电机系统（2）半变速系统异步双馈（有齿轮箱）（3）全变速系统电励磁/永磁同步直驱（无齿轮箱）3.2变流器的基本拓扑（1）全功率电压型风机变流器拓扑二极管不控整流+升压斩波（boost）+三相电压型逆变器双PWM变流器三电平（2）全功率电流型风机变流器拓扑(3)全功率混合型风机变流器拓扑(4)矩阵型风机变流器拓扑4三相无源PWM逆变器的拓扑与控制策略，其输出滤波器的设计（1）三相无源PWM逆变器的拓扑（2）控制策略由于VSI直流侧多采用整流电源或蓄电池等供电，因此一般无需直流电压反馈。

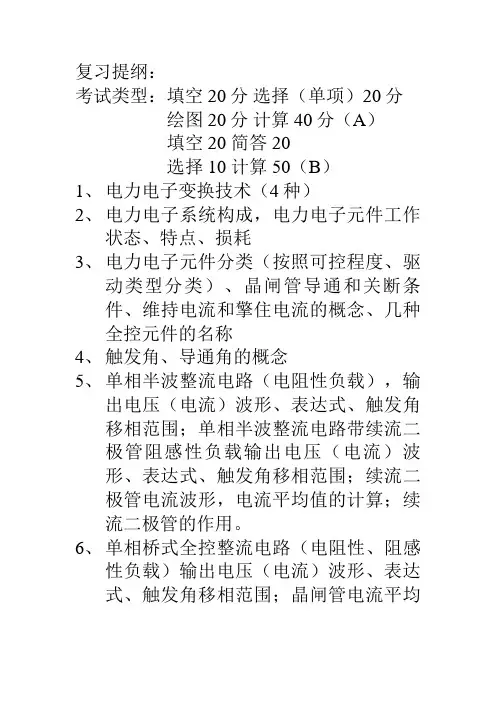

电力电子技术复习纲要
复习提纲：考试类型：填空20分选择（单项）20分绘图20分计算40分（A）填空20 简答20选择10 计算50（B）1、电力电子变换技术（4种）2、电力电子系统构成，电力电子元件工作状态、特点、损耗3、电力电子元件分类（按照可控程度、驱动类型分类）、晶闸管导通和关断条件、维持电流和擎住电流的概念、几种全控元件的名称4、触发角、导通角的概念5、单相半波整流电路（电阻性负载），输出电压（电流）波形、表达式、触发角移相范围；单相半波整流电路带续流二极管阻感性负载输出电压（电流）波形、表达式、触发角移相范围；续流二极管电流波形，电流平均值的计算；续流二极管的作用。
6、单相桥式全控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）。
7、单相桥式全控整流电路带反电动势负载，停止导电角的计算；有平波电抗器时相关参数的计算。
（与6相同，只需计算电流时将反电动势减掉即可8、三相半波可控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；电阻性负载时电流连续范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）；触发脉冲的特点；触发角为0的位置。
9、三相桥式全控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；电阻性负载时电流连续范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）；触发脉冲的特点。
10、单相桥式全控、三相半波可控、三相桥式全控整流电路变压器二次侧电流有效值波形及计算（阻感性负载）。
11、斩波电路调制三种方式；三种基本斩波电路的输出电压、电流计算，基本斩波电路图的绘制。
12、换流（或换相）及换流方式13、单极性、双极性PWM波绘制及电路工作原理（以单相桥式电压型逆变电路为例），PWM控制的含义，什么是SPWM波？14、实现有源逆变的两个条件；最小逆变角的范围；有源逆变对变流电路的要求；什么是逆变失败，造成逆变失败的原因有哪些？15、什么是换相重叠角？变压器漏感对整流电路有哪些影响？（含漏感整流电路计算不考）16、同步调制和异步调制概念，各有什么特点？（第7章第3节）17、逆变分类（有源、无源）18、交流—交流变换分类（交流电力控制电路改变电压、电流，不改变频率；分为交流调压和交流调功电路；）交—交直接变频；交流电力电子开关。
电力电子技术复习(根据考纲原创)
电力电子技术复习第一章绪论1.电力转换的种类: (1)交流转直流:整流(2)直流转直流:直流斩波(3)交流转交流:交流电力控制,变频,变相(4)直流转交流:逆变2.电力电子与信息电子的区别:前者是用于电力变换和控制,后者用于信息处理;信息电子中,半导体器件既可以处于放大状态,也可以处于开关状态;而在电力电子里,为避免功率损耗过大,电力电子器件总是处于开关状态,这是区别的一个重要特征.第二章电力电子器件3.电力电子器件所能处理电功率的大小,既承受电压电流的能力,是其最重要的参数.4.除一些特殊器件外,电力电子器件的断态漏电流都极其微小,因而通态损耗是电力电子器件功率损耗的主要成因.当器件的开关频率较高时,开关损耗会随之增大而可能成为器件功率损耗的主要因素.5.电力电子器件一般有控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。
6.电力电子器件的分类：（1）根据被控制电路信号所控制的强度分为：半控型器件（晶闸管极其派生器件）；全控型器件（绝缘栅双击晶极管，电力场效应管）；不可控器件（电力二极管）（2）按驱动电路加载电力电子器件控制端与公共端之间信号的性质分为电流驱动型和电压驱动型。
（3）按波形可以分为脉冲触发型和电平控制型。
（4）按照器件内部电子和空穴两种载流子参与导电的情况分为单级型器件、双极型器件和复合型器件。
7.电力二极管：（1）普通二极管：反向恢复时间较长，正向电流定额和反向电压定额很高，数千。
（2）快恢复二极管：恢复过程很短。
（3）肖特基二极管：p198.晶闸管：导通条件：1、阳极电压升高至相当高的数值造成雪崩效应。
2、阳极电压上升率过高。
3、结温较高。
4、光直接照射硅片9.GTO（门极可关断晶闸管）：电气符号：p267.在门极施加负的脉冲电流使其关断；10.G TR:巨型晶体管,电气符号p28；最主要的特性是耐压高、电流大、开关特性好，不太注重放大系数，线性度，频率响应及噪声和温漂等性能参数11.IGBT（绝缘栅双极晶体管）综合GTR和MOSFET的优点，电气符号p34，擎住特性是限制IGBT电流容量进一步提高的主要因素。
电力电子技术课程复习与考试大纲
博士研究生入学《电力电子技术》课程复习与考试大纲第一部分考试说明一、考试性质《电力电子技术》课程是东南大学电气工程一级学科硕士研究生学位课。
它的评价标准是高等学校优秀硕士毕业生能达到的及格或及格以上的水平，对部分优秀考生则有望取得良好或优秀的考试成绩，以利于考生取得较高的考试总分，保证被录取者具有电力电子技术的基本知识，并有利于电气工程类专业择优选拔。
二、考试的学科范围电力电子技术的考试范围包括：电力电子器件，电力电子器件的驱动与保护、整流电路，有源逆变电路，交流-交流变换电路，无源逆变电路，DC-DC变换电路、PWM脉宽调制技术及电路、谐振软开关电路、电力电子技术应用等内容。
考试要点详见本大纲第二部分。
三、评价目标主要考查考生对电力电子技术的基础理论、基本知识掌握和运用的情况，要求考生应掌握以下有关知识：1. 主要的电力电子器件特性和使用方法；2. 熟悉和掌握各种基本的整流电路、直流斩波电路、交流—交流电力变换电路和逆变电路的结构、工作原理、波形分析和计算方法；3.掌握PWM技术及电路的工作原理和控制特性；4. 了解电力电子技术的应用范围和发展动向。
四、考试形式与试卷结构（一）答卷方式：闭卷，笔试；所列题目全部为必答题。
（二）答题时间：180分钟。
（三）题型：计算题、推导题和分析简答题，以分析简答题为主。
五、参考书目1. 贺益康等主编，电力电子技术，北京：科学出版社，2004年4月第1版2. 徐德宏等主编，电力电子技术，北京：科学出版社，2006年1月第1版3. 王兆安等主编，电力电子技术，北京：机械工业出版社，2000年5月第4版第二部分考查要点一、电力电子器件半控型器件：晶闸管电流、电压、动态参数、伏安特性；全控型器件：GTR、GTO、MOSFET、IGBT基本参数的了解。
二、电力电子器件的驱动与保护1. 晶闸管同步触发电路的基本概念、基本要求、工作原理；2. 全控器件（GTR、MOSFET、IGBT）的驱动电路；3. 电力电子器件的缓冲电路；4．电力电子器件的串、并联。
(完整word版)电力电子技术考试复习资料
一、填空1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。
1.2 电力电子器件一般工作在 开关 状态。
1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控型器件，不可控器件等三类。
1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。
1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。
1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。
1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。
1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。
1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和电压驱动 两类。
2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。
2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2~0π2.4 逆变电路中，当交流侧和电网边结时，这种电路称为 有源逆变电路 ，欲现实有源逆变，只能采用全控电路，当控制角20π<<a 时，电路工作在 整流 状态，ππ<<a 2时，电路工作在 逆变 状态。
电力电子技术复习提纲
电力电子技术复习题第一章1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术4.电力电子技术的诞生1957年美国通用电气公司研制出第一个晶闸管，1904年出现电子管，1947年美国著名贝尔实验室发明了晶体管。
5 电子技术分为信息电子技术与电力电子技术。
信息电子技术主要用于信息处理，电力电子技术主要用于电力变换。
第2章电力电子器件1、电力电子器件一般工作在开关状态。
2、在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3、电力电子器件组成的系统，一般由_控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4、按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5、电力二极管的工作特性可概括为承受正向电压导通，承受反相电压截止。
6、电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7、晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则截止。
8、GTO的多元集成结构是为了便于实现门极控制关断而设计的。
10、电力MOSFET的通态电阻具有正温度系数。
11、IGBT 的开启电压UGE（th）随温度升高而略有下降，开关速度小于电力MOSFET 。
12、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
13、属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是 GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有电力MOSFET，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR，属于复合型电力电子器件得有 IGBT ；在可控的器件中，容量最大的是晶闸管，工作频率最高的是电力MOSFET，14、晶闸管触发的触发脉冲要满足哪几项基本要求？答：（1）触发信号应有足够的功率；（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通；（3）触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
电力电子技术复习资料整理版.doc
第1章电力电子器件1.电力电子器件一般工作在开关状态。
红在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
苑电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路屮存在电压和电流的过冲，往往需添加保护电路。
L按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
匸电力二极管的工作特性可概扌舌为承受止向电压导通，承受反和电压截止。
6・电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗小于快恢复二极管的开关损耗。
匕晶闸管的基木工作特性可概括为正向电压门极有触发则导通、反向电压则截止O匹对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL大于IH o 匹晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，IJDSM大于_Uboo11 •逆导晶闸管是将二极管与晶闸管反并联(如何连接)在同一管芯上的功率集成器件。
2GT0的多元集成结构是为了便于实现门极控制关断而设计的。
生M0SFET的漏极伏安特性11«的三个区域与GTR共发射极接法时的输出特性11«的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的饱和区。
込电力M0SFET的通态电阻具有正温度系数。
15^TGBT的开启电压UGE (th)随温度升高而略冇下降,开关速度小于电力MOSFET o匹按照驱动电路加在电力电子器件控制端和公共端Z间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
12JGBT的通态压降在1/2或1/3额定电流以下区段具有负温度系数,在1/2或1/3额定电流以上区段具有止温度系数。
18•在如下器件：电力二极管(Power Diode)、晶闸管(SCR)、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（TGBT）中，属于不町控器件的是电力二极管,属于半控型器件的是晶闸管,属于全控型器件的是_ GTO、GTR、电力MOSFET、IGBT ；屈于单极型电力电子器件的冇电力MOSFET ,屈于双极型器件的冇电力二极管、晶闸管、GTO、GTR ,属于复合型电力电子器件得有【GBT ；在可控的器件屮，容量最大的是晶闸管,工作频率最高的是电力MOSFET,属于电压驱动的是电力MOSFET、IGBT ,屈于电流驱动的是晶闸管、GTO、GTR 。
《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲电力电子技术是电气工程的一个重要分支，广泛应用于电力变换与控制领域。
以下是《电力电子技术》期末复习提纲。
一、电力电子技术概述1.电力电子技术的定义和发展历程2.电力电子技术的应用领域和重要性二、电力电子器件1.二极管、可控硅、晶闸管等常用电力电子器件的结构和特性2.电力电子器件的工作原理和应用场合3.电力电子器件的优缺点及选型注意事项三、电力电子电路1.单相和三相电压变换电路的基本组成和特点2.线性和非线性负载电压变换电路的特点和应用3.电力电子电路的控制策略和控制方法四、PWM调制技术1.PWM调制技术的定义、作用和优点2.固定频率PWM调制和变频PWM调制的原理和特点3.PWM调制技术在电力电子中的应用实例五、直流调速技术1.直流电机的基本结构和工作原理2.直流调速系统的基本组成和工作原理3.直流调速系统的调压和调速方式及其特点六、交流调速技术1.变频调速技术的基本原理和分类2.单相和三相交流调速电机的控制策略和控制方法3.交流调速系统的应用领域和发展趋势七、电力电子变换器1.逆变器、换流器和变频器的基本结构和工作原理2.电力电子变换器的功率流动和电磁干扰问题3.电力电子变换器的控制方法和改进措施八、电力电子在电力系统中的应用1.变压器的主动无功补偿技术2.电力电子调压技术在输电线路中的应用3.可控变压器在高压输电系统中的应用实例以上是《电力电子技术》期末复习提纲，每个知识点都需要理解其基本原理、应用场合以及相关的控制方法和技术。
复习时要结合教材、课件、课堂笔记等资料进行系统的学习和总结，重点掌握各个知识点的关键概念和关键流程，同时进行习题和例题的练习，加深对知识点的理解和运用能力。
希望以上提纲对你的复习有所帮助，祝你成功完成期末考试！。
《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第1章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仍有热斑和阴影问题;逆变器无兀余
5、逐个并联集中型
工作方式：
•早晨弱光时由几台逆变器中随机…台开始工作。
•当第一台满功率时接入第二台逆变器，依次投入。
•傍晚弱光时逐台退出。
优点：•低空载损耗，充分利用了太阳能。
•逆变器轮流工作，延长寿命。
缺点：•光伏阵列全部并联，并联损耗较大，且只能用一
种型号。
无阻塞二极管；抗热斑和抗阴影能力增加；多串MPP设计，运行效率高；系统扩展和
冗余能力强
缺点：仍有热斑和阴影问题；
逆变器数量多，扩展成本增加；
逆变效率降低。
4、多串集中型结构■集散式结构
优点：
无阻塞二极管；抗热斑和抗阴影能力增加；多串MPP设计，运行效率高；系统扩展 和冗余能力强；单一逆变器设计，扩展成本降低；逆变效率高，适合多个不同倾斜而 阵列接入，即阵列1-n可以具有不同的MPPT电压，十分适合应用于光伏建筑。
双馈异步风力发电机系统的特点：
（1）连续变速运行，风能转换率高；（2）部分功率变换，变流器成本相对较低;
（3）电能质暈好（输出功率平滑，功率因数高）；（4）并网简单，无冲击电流；
（5）降低桨距控制的动态响应要求；（6）改善作用于风轮桨叶上机械应力状况;
（7）双向变流器结构和控制较复杂；（8）电刷与滑环间存在机械磨损。
永磁发电机存在定位转矩，给机组起动造成困难。
混合励磁直驱同步风力发电机系统
系统特点：利用转了的凸极磁阻效应，增强永磁发电机的调磁能力；釆用部分功率容量的SVG逆变器向发电机机端注入无功电流，以调节发电机的端电压；无需全功率容量的脉冲整 流或DC-DC变换器，可明显节省变流器的容量；SVG逆变器可兼有有源滤波的功能，能够
永磁驱动同步发电机系统
系统特点：永磁发电机具有最高的运行效率；永磁发电机的励磁不对调，导致其感应电动势
随转速和负载变化c采用可控PWM整流或不控整流后接DC/DC变换，可维持直流母线电压慕
本恒泄，同时可控制发电机电磁转矩以调节风轮转速；在电网侧采用PWM逆变器输出恒泄频 率和电压的二相交流电，对电网波动的适应性好；永磁发电机和全容量全控变流器成本高;
2016
1
好的
2
1、集中式结
i A o AC Bus
优点：由于单位发电成本低，适合用于兆瓦级光伏电站
缺点：1）集小式结构的系统功率失配现象严重；2）光伏阵列的特性曲线出现复杂多 波峰，难以实现良好的最大功率点跟踪；3）这种结构需要高压直流总线连接并网逆 变器与光伏阵列，增加了成本，降低了安全性。
2、交流模块结构
（1）风速变化引起风轮转矩脉动的低频分暈由变桨调速机构调节，其高频分暈由RCC调节， 可明显减轻桨叶应力，平滑输出电功率；
（2）利用风轮作为惯性储能元件，吞吐伴随转子转速变化形成的动能，提高风能利用率；
（3）电力电子主回路结构简单，不需要大功率电源。
缺点：旋转电力电子开关电路检修、更换困难。
半变速系统：
转子电流混合控制的异步风力发电机系统：
•优点：
（1）"简化了主回路结构和控制策，成本低；
（2）兼具双馈控制和RCC控制的优点。
•缺点：
（1）转速范围缩小；
（2）超同步速运行时，无功功率不可调，功率 因数略低.
全变速系统:
变速茏型异步风力发电机系统
系统特点
笼型异步风力发电机运行于变速变频发电状态;运行于小转差率范围，发电机机械特性硬, 运行效率髙；发电机机端电压可调，轻载运行效率髙：发电机与电网被可控的变流器隔离，
（2）'绝大部分时间处于轻载状态，要求在屮低负载区效率较高，希望发电机的效率曲线平 坦；
（3）风速不稳，易受冲击机械应力，希望发电机有较软的机械特性曲线，Smax绝对值要 大；
（4）并网瞬间与电动机起动相似，存在很大的冲击电流，应在接近同步转速时并网，并加 装软起动限流装置；
转子电流受控的绕线型转子异步风力发电机系统（Rotor Current Control, RCC）优点：
系统对电网波动的适应性好；变流器与发电机功率容量相等，系统成本高。
电励磁直驱同步风力发电机系统结构
系统特点：通过调节转子励磁电流，可保持发电机的端电压恒定；定子绕组输出电压的频率
随转速变化；可采用不控整流和PWM逆变，成本较低；转子可采用无刷旋转励磁；转子结构
复杂，励磁消耗电功率；体积大、重量重，效率稍低°
3
理和优缺点
风机的主要部件包括：叶轮、传动装置、发电机、逆变器、控制系统、机舱、塔架与基础、 入网设备。基本能量转换的为动能绸L械能■电能。
风机：能量转换装置动能一机械能一电能
怕速系编.
-空型异步风力发电机系统：
特点：
（1）发电机励磁消耗无功功率，皆取口电网。应选用较高功率因数发电机，并在机端并联 电容；
FV Modules
Module
AC Bus 66
优点：1）光伏组件损耗低
2）无热斑阴影问题
3）每个模块独立MPPT设计效率高。
4）模块独立运行，扩展与冗余性强/
5）没有直流母线的高压，整个系统安全性提高 缺点：小容量逆变器设计，逆变器效率相对较低；
3、串型结构
PV String
AC Bus6 6
优点：
