栈桥施工方案输煤栈桥施工方案

序号：1栈桥施工方案输煤栈桥施工方案序号：2施工前的准备工作施工前，我们需要对整个工程进行详细的了解和分析。

要熟悉施工图纸，了解栈桥的结构、尺寸、标高以及相关的技术要求。

要对施工现场进行实地勘察，了解地形地貌、地质条件、交通状况等，为施工方案的制定提供依据。

序号：3施工方案的制定一、施工顺序1.先进行栈桥基础施工，包括桩基、承台、地梁等；2.然后进行栈桥主体结构施工，包括梁、板、柱等；3.进行栈桥附属设施施工，如扶手、栏杆、照明等。

二、施工方法1.基础施工：采用桩基施工，桩基采用钻孔灌注桩，承台采用现浇混凝土；2.主体结构施工：采用现浇混凝土，梁、板、柱等采用模板支撑体系，混凝土采用泵送施工；3.附属设施施工：采用预制构件，现场组装。

序号：4施工过程中的质量控制一、严格原材料检测所有原材料必须经过严格检测，符合国家相关标准，不合格的原材料严禁进入施工现场。

二、加强施工过程控制1.施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量；2.加强施工过程中的检查，发现问题及时整改，确保工程安全；3.对关键部位和关键工序实行重点监控，确保施工质量。

三、施工质量验收施工完成后，要进行质量验收，验收合格后方可进入下一道工序。

序号：5施工安全及环保措施一、施工安全1.建立健全安全生产责任制，明确各级管理人员和施工人员的安全职责；2.加强施工现场安全防护，设置安全警示标志，确保施工现场安全；3.对施工人员进行安全培训，提高施工人员的安全意识；4.定期进行安全检查，发现问题及时整改。

二、环保措施1.加强施工现场环保管理，严格控制扬尘、噪音、废水等污染；2.合理利用材料，减少废弃物产生，对废弃物进行分类处理；3.加强绿化工作，改善施工现场环境。

序号：6施工进度及成本控制一、施工进度根据施工方案，我们制定了详细的施工进度计划，确保工程按时完成。

二、成本控制1.严格控制材料成本，合理利用资源，降低工程成本；2.加强施工管理，提高施工效率，降低人工成本；3.加强成本核算，及时掌握工程成本情况，确保成本控制在计划范围内。

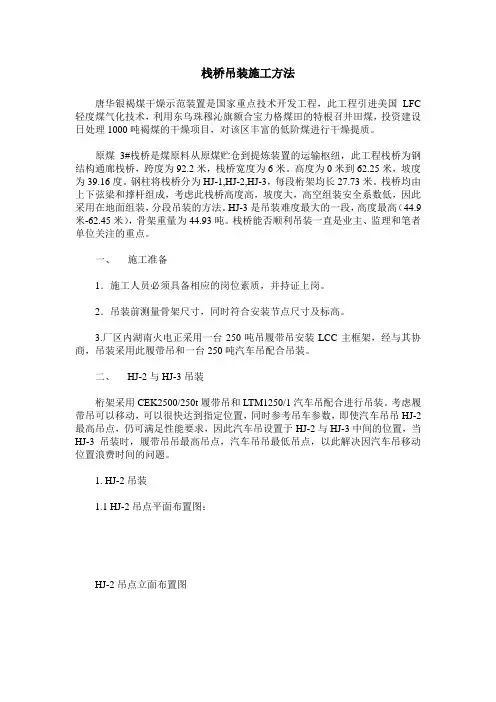

栈桥吊装施工方法

栈桥吊装施工方法唐华银褐煤干燥示范装置是国家重点技术开发工程，此工程引进美国LFC 轻度煤气化技术，利用东乌珠穆沁旗额合宝力格煤田的特根召井田煤，投资建设日处理1000吨褐煤的干燥项目，对该区丰富的低阶煤进行干燥提质。

原煤3#栈桥是煤原料从原煤贮仓到提炼装置的运输枢纽，此工程栈桥为钢结构通廊栈桥，跨度为92.2米，栈桥宽度为6米。

高度为0米到62.25米，坡度为39.16度。

钢柱将栈桥分为HJ-1,HJ-2,HJ-3，每段桁架均长27.73米。

栈桥均由上下弦梁和撑杆组成，考虑此栈桥高度高，坡度大，高空组装安全系数低，因此采用在地面组装，分段吊装的方法。

HJ-3是吊装难度最大的一段，高度最高（44.9米-62.45米），骨架重量为44.93吨。

栈桥能否顺利吊装一直是业主、监理和笔者单位关注的重点。

一、施工准备1．施工人员必须具备相应的岗位素质，并持证上岗。

2．吊装前测量骨架尺寸，同时符合安装节点尺寸及标高。

3.厂区内湖南火电正采用一台250吨吊履带吊安装LCC主框架，经与其协商，吊装采用此履带吊和一台250吨汽车吊配合吊装。

二、HJ-2与HJ-3吊装桁架采用CEK2500/250t履带吊和LTM1250/1汽车吊配合进行吊装。

考虑履带吊可以移动，可以很快达到指定位置，同时参考吊车参数，即使汽车吊吊HJ-2最高吊点，仍可满足性能要求，因此汽车吊设置于HJ-2与HJ-3中间的位置，当HJ-3吊装时，履带吊吊最高吊点，汽车吊吊最低吊点，以此解决因汽车吊移动位置浪费时间的问题。

1. HJ-2吊装1.1 HJ-2吊点平面布置图：HJ-2吊点立面布置图桁架重量为45.43T，根据吊点计算，履带吊承受重量为45.43×3÷5＝27.26吨，考虑油丝绳重量为0.1吨，根据性能表履带吊主臂采用88°，栈桥中点半径为18米，承载能力达到84.4 %。

汽车吊承受重量为45.43-27.26＝18.17吨，考虑油丝绳重量为0.07吨，汽车吊臂采用57.1米，工作半径为20米，承载能力达到91.6%。

输煤栈桥钢结构工程吊装方案

输煤栈桥钢结构工程吊装方案输煤栈桥钢结构工程吊装方案钢结构工程的吊装是建筑施工过程中最为关键和危险的环节，如果没有良好的吊装方案，就会给建筑工地造成巨大的安全隐患。

本文将以输煤栈桥钢结构工程为例，介绍一种可靠的吊装方案，保证施工安全、高效、准确的完成。

一、施工现场输煤栈桥工程位于煤炭运输场地，是一座高度为30米的钢结构工程。

整个工地面积宽敞，有充足的施工区域，但施工现场也存在一些不确定因素，如天气状况、场地环境等。

二、建筑设计输煤栈桥采用了整体式准备焊接和现场拼装的施工工艺。

整个工程由多个组件组成，包括两个50m长的U形主梁、多个桥墩、支撑系统和挡车架等。

三、吊装方案1. 梁体吊装：通过计算，主梁的重量大约为250吨，吊重难度非常大，需要采用较大容量的吊机。

为了保证梁的垂直性和水平性，我们采用了六点吊装的方法。

具体步骤如下：（1）在主梁上打孔，采用M60螺栓连接吊装吊钩，两侧各准备3个连接点，以确保吊装的稳定性。

（2）通过吊车将主梁吊离地面后，通过调整吊装吊钩的位置和高度，保证梁的垂直性。

（3）将吊装吊钩调整到水平位置，同时通过校正器调整吊装吊钩位置，以确保梁的水平性。

（4）吊起梁之后，将梁平移到预定位置，放置于桥墩上。

2. 桥墩吊装：钢结构中的桥墩数量众多，我们采用了超重型吊车进行吊装，并通过螺栓将桥墩紧密连接，以确保吊装的稳定性。

3. 内部结构吊装：工程中需要安装大量的内部结构，由于这些结构各异，我们采用了多种不同的吊装方案，包括平吊、立吊和倾斜吊等。

四、注意事项在实施吊装方案过程中，施工方需要注意以下几点：1. 建立有效的沟通机制，确保施工人员之间沟通协调，避免出现误操作等问题。

2. 做好现场管理，保证工地安全，规范作业流程，严格遵守相关安全规定。

3. 根据吊装设备的特点，预防不良天气影响，避免出现意外情况。

4. 吊装方案需要经过专业人员的评估和论证，以确保各项措施的可行性和有效性。

五、结论输煤栈桥钢结构工程的吊装是整个工程的核心部分，只有在完美的吊装方案下，才能确保工程顺利完成。

电厂输煤栈桥钢结构工程吊装专项施工方案

电厂输煤栈桥钢结构工程吊装专项施工方案一、项目背景电厂输煤栈桥钢结构工程为了满足日益增长的煤炭需求，作为煤炭运输的重要环节，需要进行钢结构吊装作业。

本施工方案旨在确保吊装施工过程的安全顺利进行，保证项目的进度和质量。

二、施工目标1. 完成电厂输煤栈桥钢结构吊装工程；2. 保证吊装过程的安全性；3. 实现施工进度计划。

三、施工准备1. 资源准备：提供足够数量和质量的吊装设备、工人及相关工具；2. 施工方案制定：编制详细的施工方案，包括吊装计划、工序安排、安全预控措施等；3. 联系协调：与相关单位及时沟通、协调，确保吊装工作与其他工程的无缝衔接。

四、施工流程及主要工序1. 施工流程：(1) 吊装前准备工作：包括现场勘察、设备调试等；(2) 吊装方案评审：组织专家对施工方案进行评审，确保方案的合理性和可行性；(3) 临时支撑及固定：对要吊装的钢结构进行临时支撑及固定，确保吊装过程的稳定性；(4) 吊装作业：按照施工方案进行吊装作业；(5) 吊装验收：对吊装完成的结构进行验收，确保吊装质量符合要求。

2. 主要工序：(1) 起重设备的安装和调试；(2) 吊装计划编制和评审；(3) 架设临时支撑结构；(4) 钢结构吊装；(5) 吊装结束后的清理工作。

五、工期安排根据项目的实际情况，制定合理的工期安排，并与相关单位协调，确保工程进度的顺利进行。

六、安全预控措施1. 设立警戒区域，并设置明确标志，确保施工现场的安全；2. 安装安全网、安全带等防护设施，保证作业人员的人身安全；3. 严格遵守起重机械的使用规范，确保设备的安全操作；4. 检查和维护吊装设备，确保设备的正常运行；5. 严格按照施工方案进行施工，避免施工过程中的偏差和风险。

七、验收标准1. 吊装完成的钢结构的精度和位置符合设计要求；2. 吊装过程中无事故记录，并符合相关安全规范和标准；3. 施工进度按照计划完成。

八、施工总结通过有序的施工流程和严格的安全预控措施，电厂输煤栈桥钢结构工程顺利完成，实现了设计要求和施工进度的双优，为电厂输煤工作提供了强有力的支撑。

吊装方案(最新)

大唐三门峡火电厂C9输煤栈桥吊装施工方案编制：审核：批准：2016年1月10日目录一、工程概况二、施工部署三、编制依据四、施工方法五、吊装方式、吊装施工程序（主要部件）六、施工工艺流程七、吊装能力安全计算书八、试吊要求措施九、安全技术措施十、设备吊装安全应急预案一、概况：C9输煤栈桥跨度119m共六榀：1、A轴至①轴跨度28米，重量约26.8吨；2、①轴至②轴跨度3.4米，重量约3.5吨；3、②至③轴、③至④轴、④至⑤轴跨度24米，每榀中22吨。

4、⑤轴至E轴钢构跨度15米，重量15吨。

二、施工部署设备吊装高度高，吊装难度较小。

设备吊装工艺、步骤的确定，施工的总平面布置，现场道路的处理，吊具的加工制造，大型吊机进场、拼装时间外伸支腿基础的处理和大件设备的运输等都必须进行部署协调，确保吊装工作顺利进行，应在安全、质量、进度等各方面都能达到理想状态，为此作如下部署：1.组织编制设备的吊装方案，并上报公司和业主审定批准。

2.对审定后的吊装方案，在方案实施的施工准备和吊装过程中，必须严格执行该吊装方案。

3.吊装前必须完成100t吊机的四个支撑脚的基础处理工作。

4.吊装前必须完成100t吊机进场到定机位置的道路铺设的工作。

5.吊装前必须把桁架吊运至起吊位置。

6.吊装前准备好各类吊索具，并确认符合方案规定的要求。

7.吊装前请由乙方提出申请，由甲方确定起吊时间以及在吊装时需封闭输煤道，届时由甲方协调。

三、编制依据1、设备的相关图纸。

2、现场实地勘察情况。

3、现行相关的国家、行业、企业标准：3.1GB50026－93《工程测量规范》；3.2CECS71-94《工程建设施工现场焊接目视检验规范》；3.3GB50231－98《机械设备安装工程施工及验收规范》；3.4JGJ46-88《施工现场临时用电安全技术规范》；3.5JGJ33-2001、J119-2001《建筑机械使用安全技术规程》；3.6JGJ59－99 《建筑施工安全检查标准》3.7建筑施工安全检查标准《JGJ59-99》。

大跨度高空输煤栈桥钢桁架分段整体吊装施工技术

大跨度高空输煤栈桥钢桁架分段整体吊装施工技术【摘要】通过改进传统工艺，利用500t汽车吊，对大跨度高空输煤栈桥钢桁架实行分段地面拼装，高空整体吊装的方法，能大幅度的减少高空作业量，且降低高空作业风险的同时大大减少机械费用支出及科学有效的缩短施工工期。

【关键词】500t汽车吊大跨度高空分段整体吊装一、工程概况华能海门电厂一期3、4号（2×1000MW）机组C5A输煤栈桥，从T4转运站至#1圆煤仓的输煤栈桥钢桁架长116.5米，高度46.35米，共234.5吨。

由两榀立面桁架和楼面钢梁、屋面钢梁、檩条以及斜撑组成，楼面采用5mm厚花纹钢板楼板，栈桥两侧和屋面用彩色压型钢板进行围护。

C5A输煤栈桥一端架设于T4转运站32.673m悬挑牛腿、中间架设在距T4转运站7.847m、33.447m 钢筋混凝土框架柱、梁支架上，标高分别是34.32m、40.23m，另一端架设在#1圆煤仓中央柱上。

二、施工条件及吊装前准备工作1、施工现场准备1.1、按照吊装平面布置图要求，提前将现场吊装通道、场地平整、压实完毕，承载力满足吊装设备的要求，搭设平稳、可靠的桁架拼装平台，并确保平台不会下沉。

1.2、支承钢桁架的钢筋砼支架、钢筋砼梁的强度达到设计要求。

1.3、根据设计图纸的节点划分，结合现场吊装顺序，和加工厂的储存运输的能力和现场条件来进行构件的分批、分段处理，并在吊装现场分段拼装成榀、验收完毕。

1.4、按钢结构施工进度计划，制定相应材料采购、检验及用工计划，落实好大型机械进场计划，提高设备的利用率。

1.5、根据厂区控制点，布设完成吊装前后轴线与标高的控制测量桩，进行了标记和保护措施，放出标高控制线和钢桁架轴线的吊装辅助线，呈报监理工程师确认。

1.6、现场各种消防设施、宣传牌、警告牌、安全通道。

2、技术准备2.1、熟悉施工图纸和设计要求，参加建设单位组织的图纸会审，并做好会审记录备案，同时实际根据设计图纸、工期、现场条件做好详细的吊装方案分析、对比，优化技术措施，计算钢结构构件和连接件的数量，选择吊装机械，确定流水程序，确定构件吊装方法，制定进行计划，确定劳动力组织，规划钢构件堆场，确定质量标准、安全措施和特殊施工技术等。

栈桥吊装施工方法

引言概述:本文将详细介绍栈桥的吊装施工方法，在前文的基础上进行进一步的讨论和详细阐述。

栈桥作为一种特殊的桥梁结构，其吊装施工对于工程的安全和质量具有重要影响。

正确认识和掌握栈桥的吊装施工方法，对于提高工程质量和施工效率具有重要意义。

正文内容:一、栈桥吊装方案设计1.栈桥吊装前需进行吊装方案设计，包括吊点的确定、吊装设备的选择以及吊装计算等内容。

2.吊装方案设计需要考虑栈桥的尺寸、重量以及周围环境等因素，确保吊装过程中的安全和稳定。

二、栈桥吊装前的准备工作1.确定吊装设备和工具，包括起重机械、吊具、缆绳等，并进行检查和保养。

2.清理吊装区域，确保吊装场地的平整、清洁以及没有障碍物。

三、栈桥吊装的具体步骤1.安装起重机械，包括固定基座、搭设臂架、安装吊索等。

2.将吊钩降低到指定的吊点位置，并与栈桥的吊耳连接。

3.起重机械升起，逐步提升栈桥，确保平稳和安全。

4.将栈桥悬挂在设计位置，并进行调整，保证水平和垂直度。

5.卸下吊索，解脱吊耳，确保吊车离开吊装现场。

四、栈桥吊装中的安全措施1.提前进行吊装施工的安全交底，确保所有参与人员了解吊装施工的注意事项和安全规范。

2.在吊装过程中，设立并保持安全警示标志，防止无关人员靠近吊装区域。

3.根据栈桥的尺寸和重量，选择合适的吊装设备，确保吊装过程的安全性。

4.在吊装过程中，保持吊装设备和吊具的稳定和安全，以防止栈桥的倾覆或下坠。

5.吊装过程中，通过安全监测仪器对栈桥的位置、倾角和变形等进行实时监测。

五、栈桥吊装后的验收工作1.在栈桥吊装完成后，需进行全面的验收工作，包括校验栈桥的安装位置和水平度等。

2.对吊装设备和吊具进行检查和维护，确保其性能正常，并及时清理吊装现场。

总结:栈桥吊装施工方法在工程施工中扮演着重要的角色，本文对栈桥吊装的方案设计、准备工作、具体步骤、安全措施以及验收工作进行了详细的介绍和阐述。

正确掌握栈桥吊装施工方法，能够提高工程施工的质量和效率，并确保吊装过程的安全性。

山东四方带式输送机栈桥吊装方案

山东四方带式输送机栈桥吊装方案栈桥吊装方案是指将带式输送机安装到山东四方的栈桥上的具体操作方案。

下面我将为您提供一个1200字以上的栈桥吊装方案。

一、方案概述本次栈桥吊装方案是针对山东四方的带式输送机进行安装调试的操作方案。

栈桥是一种用于搬运重物的设备，具有承重能力强、稳定性好的特点，非常适合用于带式输送机的吊装工作。

本方案将通过合理设置起重机械、制定具体操作策略并遵循相应的安全规范，确保带式输送机顺利安装到栈桥上。

二、栈桥吊装设备栈桥吊装设备的选择是保证安装工作能够顺利进行的重要因素。

根据山东四方提供的具体情况，本方案将采用800吨的履带起重机进行栈桥吊装。

该起重机具有起重能力强、稳定性好的特点，能够满足安装带式输送机的需求。

三、栈桥吊装流程1.准备工作在进行栈桥吊装前，需要提前做好准备工作。

包括制定详细的操作方案、准备好所需设备及材料、检查起重机的工作状态等。

2.拆卸原有设备在进行栈桥吊装前，需要先拆卸原有的设备。

包括拆卸原有的输送机、固定螺栓等。

确保拆卸工作安全顺利。

3.安装吊装设备根据栈桥的结构和尺寸，将800吨的履带起重机调至合适的位置，确保能够充分发挥其起重能力。

同时，需要合理设置起重机的支撑点、挂点等。

4.吊装带式输送机将带式输送机放置在合适的位置上，使用起重机将其吊装到栈桥上。

在吊装过程中，需要保持平稳、均衡的状态，通过起重机操纵杆控制高度和倾斜角度。

5.固定带式输送机在带式输送机吊装到栈桥上后，进行固定工作。

使用专用的固定螺栓将带式输送机和栈桥牢固地连接在一起，确保安装的稳定性和安全性。

6.安全检查及调试安装完成后，进行安全检查和设备调试工作。

通过合适的方式进行负载测试，确保带式输送机的正常运行。

7.完成安装当安全检查和设备调试工作合格后，即可宣布栈桥吊装工作完成。

四、安全措施在栈桥吊装工作中，需要始终保持安全是第一位的原则，采取适当的安全措施，防范各种潜在风险。

具体安全措施包括但不限于：1.检查起重机设备的工作状态，确保其正常运行；2.设置安全标志和警戒线，保障吊装现场的秩序和安全；3.严格遵守操作规程，确保吊装过程中的操作符合安全要求；4.确保吊装现场无人员逗留，以免发生人身伤害事故。

煤仓间联络跨栈桥吊装方案

煤仓间联络跨栈桥吊装方案一、引言煤仓间联络跨栈桥是用于将煤仓之间的物料进行跨越运输的设备，主要作用是实现煤仓之间物料的高效转运，并解决煤仓间物流的阻碍问题。

本文将针对煤仓间联络跨栈桥的吊装方案进行详细介绍，包括尺寸设计、施工步骤、安全措施等内容。

二、尺寸设计1.跨栈桥的尺寸设计需要考虑以下几个方面：-跨越的距离：根据实际需求决定，一般是根据煤仓间距离进行设计，需确保跨越效果明显、结构稳定。

-高度要求：根据煤仓高度确定，需保证物料在跨栈桥上运行时的通行空间充足，避免撞击或堵塞。

-载荷能力：需根据物料的重量和煤仓间的物流量来确定，确保跨栈桥能够满足物料的运输需求。

-结构稳定性和寿命：跨栈桥的结构设计需要经过专业的力学计算和模拟分析，确保其在工作条件下的稳定性和寿命。

2.材料选择-主要金属结构部分一般选择钢材，根据实际需求确定钢材的强度和丰度等级。

-吊装装置部分需要选择高强度、耐磨损的合金钢材，以保证吊装的承载能力和寿命。

三、施工步骤1.基础施工：-根据跨栈桥的尺寸设计，进行基础的挖掘工作，并进行合理的防水措施。

-根据设计要求进行混凝土浇筑，确保基础稳固。

2.跨栈桥支架安装：-根据尺寸设计和实际情况，选择合适的支架类型进行安装。

-确保支架的水平度和稳定性，以保证后续吊装工作的安全进行。

3.吊装过程：-根据具体情况，选择合适的起重机械进行吊装，如塔式起重机、履带起重机等。

-在吊装过程中，需注意吊装索具的选择和使用，以确保吊装的安全可靠。

-根据设计要求和实际情况，进行合理的调整和安装，确保跨栈桥的位置和高度符合要求。

四、安全措施1.施工过程中：-建立专门的安全管理团队，负责施工现场的安全监管和事故应急预案的制定。

-工人必须按照规范操作，佩戴好安全帽、安全带等个人防护装备。

-施工现场必须做好张贴安全警示标志，设置合理的警示线和警示区域，防止工人和设备进入危险区域。

2.使用过程中：-跨栈桥的使用需要遵循相关安全操作规程，工人必须经过专门的培训和资质认证。

输煤栈桥专项吊装方案

一、工程概况本项目位于我国某火力发电厂，输煤栈桥是电厂输煤系统的重要组成部分，其主要功能是将煤炭从卸煤区输送到电厂内部。

为确保输煤栈桥的顺利吊装，特制定本专项吊装方案。

二、吊装工程范围1. 输煤栈桥主体结构：包括承重桁架、水平支撑、端框架等。

2. 输煤栈桥附属设备：包括输送机、除铁器、卸载器等。

三、吊装方案1. 吊装设备选择（1）选用两台80吨履带式起重机作为主要吊装设备。

（2）选用一台10吨电动葫芦作为辅助吊装设备。

2. 吊装工艺（1）采用整体吊装的方式，将输煤栈桥主体结构及附属设备一次性吊装到位。

（2）吊装前，对吊装设备进行检查，确保其性能良好，符合吊装要求。

（3）吊装过程中，严格按照操作规程进行，确保吊装安全。

3. 吊装步骤（1）准备工作：对吊装现场进行清理，确保吊装区域无障碍物；对吊装设备进行检查，确保其性能良好；对吊装人员进行培训，使其熟悉吊装操作规程。

（2）吊装主体结构：将80吨履带式起重机对准承重桁架的吊点，采用双机抬吊的方式将承重桁架吊起，缓慢移动至预定位置，然后放下。

（3）吊装附属设备：将80吨履带式起重机对准输送机等附属设备的吊点，采用双机抬吊的方式将设备吊起，缓慢移动至预定位置，然后放下。

（4）吊装结束：检查吊装设备是否安全可靠，确保输煤栈桥主体结构及附属设备安装到位。

四、安全措施1. 吊装前，对吊装现场进行安全检查，确保吊装区域无安全隐患。

2. 吊装过程中，严格执行操作规程，确保吊装安全。

3. 吊装人员必须穿戴好个人防护用品，如安全帽、安全带等。

4. 吊装过程中，设置专人负责指挥，确保吊装过程有序进行。

5. 吊装结束后，对吊装现场进行检查，确保无安全隐患。

五、应急预案1. 若吊装过程中发生设备故障，立即停止吊装，排除故障。

2. 若吊装过程中发生人员伤亡事故，立即启动应急预案，进行现场救援。

3. 若吊装过程中发生其他意外情况，立即采取相应措施，确保吊装安全。

本方案旨在确保输煤栈桥吊装工程顺利进行，为电厂输煤系统的高效运行提供有力保障。

栈桥吊装施工方法

栈桥吊装施工方法唐华银褐煤干燥示范装置是国家重点技术开发工程，此工程引进美国lfc轻度煤气化技术，利用东乌珠穆沁旗额合宝力格煤田的特根召井田煤，投资建设日处理1000吨褐煤的干燥项目，对该区丰富的低阶煤进行干燥提质。

原煤3#栈桥是煤原料从原煤贮仓到提炼装置的运输枢纽，此工程栈桥为钢结构通廊栈桥，跨度为92.2米，栈桥宽度为6米。

高度为0米到62.25米，坡度为39.16度。

钢柱将栈桥分为hj-1,hj-2,hj-3，每段桁架均长27.73米。

栈桥均由上下弦梁和撑杆组成，考虑此栈桥高度高，坡度大，高空组装安全系数低，因此采用在地面组装，分段吊装的方法。

hj-3是吊装难度最大的一段，高度最高（44.9米-62.45米），骨架重量为44.93吨。

栈桥能否顺利吊装一直是业主、监理和笔者单位关注的重点。

一、施工准备1．施工人员必须具备相应的岗位素质，并持证上岗。

2．吊装前测量骨架尺寸，同时符合安装节点尺寸及标高。

3.厂区内湖南火电正采用一台250吨吊履带吊安装lcc主框架，经与其协商，吊装采用此履带吊和一台250吨汽车吊配合吊装。

二、hj-2与hj-3吊装桁架采用cek2500/250t履带吊和ltm1250/1汽车吊配合进行吊装。

考虑履带吊可以移动，可以很快达到指定位置，同时参考吊车参数，即使汽车吊吊hj-2最高吊点，仍可满足性能要求，因此汽车吊设置于hj-2与hj-3中间的位置，当hj-3吊装时，履带吊吊最高吊点，汽车吊吊最低吊点，以此解决因汽车吊移动位置浪费时间的问题。

1. hj-2吊装1.1 hj-2吊点平面布置图：hj-2吊点立面布置图桁架重量为45.43t，根据吊点计算，履带吊承受重量为45.43×3÷5＝27.26吨，考虑油丝绳重量为0.1吨，根据性能表履带吊主臂采用88°，栈桥中点半径为18米，承载能力达到84.4 %。

汽车吊承受重量为45.43-27.26＝18.17吨，考虑油丝绳重量为0.07吨，汽车吊臂采用57.1米，工作半径为20米，承载能力达到91.6%。

带式输送机栈桥吊装方案

带式输送机栈桥吊装方案引言：带式输送机栈桥广泛应用于港口、码头、仓库、煤矿、建筑材料、化工、冶金、冶炼等行业，用于水泥、煤炭、矿石等物料的输送和堆垛。

在安装带式输送机栈桥时，需要使用吊装设备将其吊装到指定位置。

本文将介绍带式输送机栈桥的吊装方案。

一、吊装前准备工作1.查看栈桥的重量、长宽高尺寸，并制定吊装方案。

2.根据栈桥的重量选择适当的吊装设备，如起重机、吊车等。

3.检查吊装设备的工作状态、安全装置等，确保其正常使用。

4.检查吊装现场的环境，清除障碍物，确保安全。

二、吊装方案1.确定吊装点：根据栈桥的结构特点和重心位置，在栈桥两侧选定吊装点。

2.配置吊索：根据栈桥的重量和吊装点的位置，使用合适的吊索配置吊装，确保吊装的平衡和安全。

3.吊装过程：（1）通过吊装设备将吊索连接到栈桥的吊装点上，确保连接牢固。

（2）慢慢提升吊装设备，将栈桥悬空并稳定。

（3）缓慢移动吊装设备，将栈桥移至目标位置，确保吊装平稳和安全。

4.吊装完成后，检查栈桥的位置和连接情况，确保吊装的稳定和安全。

三、安全措施1.检查吊装设备的工作状态和安全装置，确保吊装过程的安全。

2.提前通知相关人员，确保吊装现场的人员和设备安全。

3.在吊装过程中，有专人指挥和监控，确保吊装的平稳和安全。

4.严禁在吊装现场随意停留或穿行，确保人员的安全。

5.在吊装过程中，严格按照操作规程进行，确保吊装的准确和安全。

结论：通过合理的准备工作和吊装方案，可以保证带式输送机栈桥的安全吊装。

在吊装过程中，需要严格按照操作规程进行，确保吊装的平稳和安全。

吊装完成后，还需对栈桥的位置和连接情况进行检查，确保吊装的稳定和安全。

通过以上措施，可以有效地完成带式输送机栈桥的吊装工作。

输煤系统大型钢栈桥吊装工艺

输煤系统大型钢栈桥吊装工艺摘要：鉴于输煤栈桥现场施工场地狭窄，施工单位间交叉作业多，并通过吊装经济性比较，选择钢桁架组装、布置及吊装工艺，对钢桁架采用附臂式吊机整体吊装就位。

关键词：钢柱框架；钢桁架；整体吊装一、工程概况本工程输煤钢栈桥共有6条，C31栈桥跨度重量及吊装高度均为各栈桥之最，由于施工单位交叉施工作业多，场地狭窄，对于交叉作业较多且高度低于25m 的钢桁架采用单榀吊装于高空散拼外，均采用大型起重设备进行高空整体吊装。

钢柱框架由于高度高，单根吊装难度大，采用先吊装下部第一段钢框架并拼装成整体后，上部两段钢柱在场地上进行对半组装成片体来进行高空吊装，然后进行拉结连梁吊装，有效规避施工风险。

C31栈桥钢桁架下部承载于钢柱框架上，本钢柱框架包含4根立柱，总体高度超过50m，钢柱加工分三段运抵现场施工场地，再进行组装。

栈桥钢桁架斜长共232.7m，与水平面夹角11.64。

栈桥共分7跨，从主厂房D轴线至碎煤机取样间依次由GHJ-1、GHJ-2、GHJ-3、GHJ-4a、两榀GHJ-4、GHJ-5组成，斜长分别为30.889m、39.564m、30.63m、27.978m、27.978m*2、31.27m。

二、施工总平面布置1.1 根据工地场地现有条件，钢桁架的拼装场地均选择在栈桥靠道路一侧，除#31栈桥GHJ-1及2区域须靠固定端侧布置8m宽整体拼装场地，其余均沿路布置4m宽材料堆场。

其他见施工总平面布置图所示。

1.2 钢构件分批进场，保证现场吊装有足够施工空间，避免材料堆放混乱。

三、施工部署及进度计划1、施工程序1.1 施工流程钢桁架及零部件运输→钢柱安装→钢桁架拼装→焊接→校正→单个（两个）钢桁架吊装→上下弦钢梁安装→下弦水平支撑安装→钢桁架与钢梁焊接→桥面槽板吊装→上弦水平支撑安装→钢桁架与水平支撑焊接→钢桁架二次防腐1.2 吊装顺序吊装由低到高，逐段吊装并完成整个结构吊装流程，最后接口一段定位精确后，采用整体吊装一次就位。

电厂大型输煤栈桥空中对接吊装施工技术研究

电力管理2019.15 电力系统装备丨167Power Management2019年第15期2019 No.15电力系统装备Electric Power System Equipment 广东陆丰宝丽华甲湖湾电厂输煤栈桥长69 m ，重156 t ，有15°倾斜角，外侧坐落在栈桥柱上，内侧连接煤场中心柱，横跨半个圆形煤场。

因跨度大、空间受限无法完成整体的吊装。

1 输煤栈桥组合安装在栈桥所在位置区域选择适合栈桥组合吊装的场地，然后对栈桥进行拼接组合。

在组合拼装时要严格按照以下顺序进行施工。

组合过程中首先使用合适机械组合栈桥桁架的下弦面，组合完毕后将螺栓初拧，找准水平面下方垫设好，再组合栈桥的两侧面，组合完毕后螺栓初拧用合适机械将组合好的侧面立起，吊装在下弦面；直到两侧面都安装在下弦面时，开始安装上弦面，上弦面用合适机械单件吊装，吊装完成后，按照图纸尺寸核对，校对好尺寸以后将高强螺栓终拧。

根据钢桁架的整体重量、外形尺寸、吊装高度及作业环境，对起重机械的吊装工况进行选择，避免机械超负荷作业或者发生抗杆的情况；根据钢桁架结构的设计特点选择合适的吊点位置，然后根据力学计算和对吊装索具的安全要求（需满足8倍的安全系数），选择合适的钢丝绳和倒链葫芦。

根据对吊装机械及作业环境的核算，栈桥必须分两部分进行组装，将核算好的部分提前在地面完成拼装及预组合，并将组装完成的栈桥放置在指定位置。

2 三维动画模拟技术模拟吊装过程因为该部分栈桥是连接圆形煤场内部中心柱到圆形煤场外部钢柱的部分，整体横跨半个圆形煤场。

在施工时因场地受限及输煤栈桥的重量等问题，起吊时存在多种不确定性。

为了提前将吊装过程中的问题避免，将吊装不确定的危险因素降到最低，选取三维动画模拟软件对吊装过程进行全方位模拟。

将输煤栈桥的重量、框架尺寸、起重机械的工况及作业环境等相关的基本参数确定以后，将其输入到相应软件中，通过建立吊装模型，模拟输煤栈桥的吊装过程，检查吊装过程中存在的问题及不确定因素，提前将问题及在正式吊装时存在的不可预见因素进行规避，确保吊装过程的安全平稳。

输煤栈桥高空吊装施工

输煤栈桥高空吊装施工输煤栈桥高空吊装施工陈玉亮中交四航局福州分公司华电项目部摘要：嵩屿电厂二期煤厂9A输煤栈桥为桁架型钢式栈桥。

栈桥外型尺寸：60m ×4.5m×4m，构件采用Q345B钢材，栈桥长度为103m，本身有一定的斜度，安装高度从标高32.4m至42.9m，栈桥一头支撑在煤场圆形混凝土上，另一端通过普通螺栓与灯龙架连接，栈桥安装总重量为226T，灯笼架由钢柱，钢梁，垂直支撑，水平支撑构成，除了钢柱为焊接H型钢，其余为热扎H型钢和T型钢，灯龙架安装总重量为350T，栈桥所有构件总重达130t，栈桥安装在高42m 的煤仓中心柱和已安装灯笼架之间。

关键词：输煤栈桥高空吊装1、概述：嵩屿电厂二期煤厂9A输煤栈桥为桁架型钢式栈桥。

栈桥外型尺寸：60m ×4.5m×4m，栈桥所有构件总重达130t，栈桥安装在高42m的煤仓中心柱和已安装灯笼架之间。

由于此栈桥外型尺寸大、长，且重130t,需吊装离地面42m高处，安装难度非常大。

根据现场施工条件和起重设备（吊机）及工期等综合因素考虑，该栈桥分两段安装。

一段11m×4.5m×4m(Ⅰ#段)，重达22t(按设计连接点分段)，另一段49m×4.5m×4m(Ⅱ#段)，重量减至65t（吊机的工况和安全吊装考虑，保证栈桥的稳定和强度，减少栈桥次架和连接撑杆拼装，使该段重量小于65t。

Ⅰ#栈桥按要求先安装在中心柱顶上（中心柱为直径2m钢柱），然后用焊200H型钢对Ⅰ#栈桥两端加斜撑加固，然后再吊装Ⅱ#段栈桥，一端安装至灯笼架，另一端与已安装加固Ⅰ#段栈桥连接（栓接）。

2、钢桁架的拼装本桁架钢构件采用由单个零件在地面通过平拼拼装组成成一个桁架平面后，再通过立拼拼装法使两个桁架平面通过联系梁连成空间的体系,如下图所示。

整体组装完成后，用线锤，卡尺等工具进行桁架的垂直度校正，主体结构拼装完毕后，组织合格的焊工对花纹钢板进行焊接，完成最后一道工序。

铁路栈桥吊装专项施工方案

2#转载点至1＃、2＃快速装车站（跨铁路）栈桥工程大型设备进出场道路施工方案编制人：审核人:批准人：山河建设集团大同市焦煤矿输煤系统工程项目部二O一一年十一月十五日编制2＃转载点至1#、2#快速装车站（跨铁路）栈桥工程大型设备进出场道路及吊装平台施工方案一、编制依据1、由中煤西安设计工程有限公司提供的施工蓝图2、施工现场具体条件3、国家及地方现行相关技术、质量、安全等规范及技术性文件二、工程概况1、工程概述本工程是大同市焦煤矿输煤系统工程中的2#转载点分别至1#、2#快速装车站栈桥工程，工艺原理就是将储煤场及产品仓的储煤经2＃转载点分别通过715和705两条栈桥输送到铁路环线的1#、2＃快速装车站，然后由两装车站快速装车运营。

本栈桥工程全长分别为665。

944m（至1＃装车站）和390.408m（至2＃装车站），其中跨铁路部分分别为121.352m（至1#装车站4线~12线，栈桥跨度为33m 和36m,单跨重量为36t)和155.182m（1线至2#装车站，栈桥跨度为40m和42m，单跨重量为38t，其中还有三级取样间和拉紧间两钢结构）.本工程为钢混结构：其中跨铁路部分栈桥由18根直径为1。

2m 的钢筋混凝土护壁人工挖孔桩、20个1。

5*1.5*1。

1m（其中含2个1.5*2。

8＊1。

2m)的钢筋混凝土承台（含连系梁300~700＊700mm）、48根600＊600～1000＊1000mm的2m~5m的基础短柱、12m长的斜板框架。

钢支架8榀，栈桥6跨（跨度为33m~42m）等组成。

2、施工条件及难度概述（见附图一）本工程施工战线长，工序复杂,地势险峻，施工作业条件差，特别是跨铁路的5～12线(2#转载点至1#装车站）和1~9线（2＃转载点至2＃装车站)栈桥部分在铁路环线已施工完毕的情况下更为非正常条件施工,难度极大，在护坡上挖桩、做基础承台的挖土及材料搬运都靠人工完成.2。

1钢支架：GZJ1～2,共3榀，重量分别为36t和33.5t，分别位于2＃转载点~1＃装车站的6-7～8-9线、8-9～10—11线和10-11～12线的基础柱上，高度为18m,起吊的垂直高度和水平距离分别为10m和45m\35m；2.2钢桁架：GHJ1～2共3片，重量分别为30～32t,跨度分别为33m 和36m，分别位于2＃转载点～2#装车站5~6-7线、6-7~8—9线、8-9线~2＃装车站，起吊中心地水平距离为20~60m;2。

大型输煤栈桥空中对接吊装施工研究

大型输煤栈桥空中对接吊装施工研究发布时间：2022-12-08T02:24:41.781Z 来源：《中国电业与能源》2022年15期作者：王发涛[导读] 在电厂建设中，钢桁架输煤栈桥由于具有布置自由、王发涛中国电建集团山东电力建设第一工程有限公司山东济南250101摘要：在电厂建设中，钢桁架输煤栈桥由于具有布置自由、跨度大、整体美观、结构轻巧、便于维护等优点，被广泛推广应用。

在大跨度的输煤栈桥吊装时，因跨度大、空间受限无法完成整体的吊装，本文通过对分段吊装及空中对接技术的研究，确保大跨度输煤栈桥的顺利吊装。

关键词：大跨度输煤栈桥、分段吊装、空中对接1 项目背景广东陆丰宝丽华甲湖湾项目输煤栈桥长69m，重156t，有15°倾斜角。

外侧坐落在栈桥柱上，内侧连接煤场中心柱，横跨半个圆形煤场。

因跨度大、空间受限无法完成整体的吊装，我们创新采用分段吊装及空中对接技术。

施工过程中存在如下难题：如何实现吊装过程风险控制，准确完成空中角度调节，如何实现分段栈桥空中对接，快捷完成底部彩板封闭。

为了解决施工中存在的问题，保证整个吊装过程的顺利进行，我们从以下几个方面进行了研究。

2 基于倾角传感器的空中角度调节技术研究2.1空中角度调节技术对比研究因栈桥安装部分存在15°倾角，根据以往施工方法，角度调节多采用，吊车起吊前将角度调整完成，再起吊的方式。

该段栈桥需使用双机台吊，增加了角度调节的困难，同时精确度大大降低。

为了保证倾角精度及吊装的快捷简便，我们采用北微传感公司的BWS5500-30-CAN倾角传感器，进行空中角度调节监测。

BWS5500-30-CAN倾角传感器，测量范围 ±30°，最高精度达0.001°，温漂为0.0003°/℃。

传感器内部采用高分辨力差分数模转换器，把静态重力场的变化转换成倾角变化，通过数字方式直接输出当前的横滚角和俯仰角，通过地面上的信号采集端进行角度的收集。
