梅索尼兰MASONIELANSV-II阀门定位器调校步骤
梅索尼兰SVI II 定位器操作业指导书
M aso n eilan*S V I*II A P 定位器作业指导书编制：周利鹏审核：王振辉储运公用成品油班组SVI II AP定位器作业指导书1、工作原理SVI II AP是智能电气定位器，它从控制器接收4-20mA电气位置设定点信号并与阀门位反馈传感器比较位置设定点输入信号。
位置设定点和位置反馈之间的差异通过位置控制算法分析计算输出为I/P转换器设定伺服信号。
I/P的输出压力由驱动执行机构的气动气路放大器放大。
一旦设定点和阀门位反馈之间的误差在范围之内，对伺服信号不进行其它纠正，以保持阀位。
阀门定位器外观如图1-1所示。
1-1 SVI II AP2、电气模块接线端子板如图2-1所示。
2-1 接线端子图3、操作按钮本地按钮都位于铰链保护盖后面，显示窗口的正下方。
用一字螺丝刀将中间的螺丝拧开，将黑色盖子掀起，有三个银色按钮分别是‘*’（选择）、‘-’（向后）、‘+’（向前）如图（3-1）3-1 SVI II AP显示屏及操作按钮三个按钮执行以下功能：左按钮：标记为*，允许您选择或接受当前显示的值或参数选项。
中间按钮：标记为-，允许您通过菜单结构返回上一个菜单项目，或者减少数字显示屏上当前显示的值。
当用于减小显示值时，长按按钮就会使值以更快速度减小。
右键按钮：标记为+，允许您通过菜单结构进入下一个菜单项目，或者增加数字显示屏上当前显示的值。
当用于增加显示值时，长按按钮就会使值以更快速度增加。
4、NORMAL 运行模式和 MANUAL 模式菜单当离开NORMAL模式进入MANUAL模式时，阀门处于它离开NORMAL时所处的最后位置。
在MANUAL模式下，设备不会对4-20 mA的信号作出响应。
但是，SVI II AP设备仍然可以对HART命令作出响应，包括定位阀门的HART命令。
当你从NORMAL运行模式菜单切换到VIEW DATA或VIEW ERR菜单，阀门仍然处于NORMAL 模式，并且仍然对4-20mA信号作出响应。
梅索尼兰 SVI II AP 智能定位器 操作说明书
操作说明书
美国德莱赛公司 2006 年 5 月英文版 德莱赛机械（苏州）有限公司 2006 年 12 月中文版
1 of 43
授权
德莱赛公司对出售的产品在货物发运一年内承担由于产品本身材料或加工工艺上的缺 陷原因造成不能使用的，进行免费更换。德莱赛公司保留在没有向外宣布的情况下，停止生 产或改变产品的材料和设计规格的权利。本说明书是定位器 SVI II AP 和其配套软件 ValVue 的说明材料。 定位器 SVI II AP 仅能使用德莱赛公司认可的配套软件，软件的购买和注册请与德莱赛 公司联系。
4 of 43
目
录
安全事项...........................................................................................................................................2 安全警惕记号...................................................................................................................................3 SVI II AP 产品安全信息 .................................................................................................................3 第一章 SVI II AP 的装配 ...........................................................
西门子定位器调整步骤
西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。
3看最小点应在5-9之间，不对调定位器的黑色齿轮。
看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。
注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。
二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。
直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。
3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续 15 分钟。
有下列显示时，初始化完成。
在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。
约5 秒后，软键显示将出现。
松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。
Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
杆的开始和终止位置可手工设定。
初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

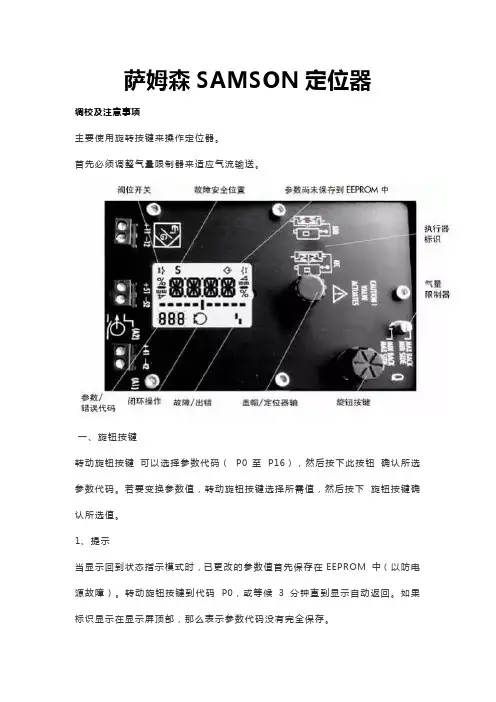

萨姆森SAMSON定位器调试注意事项
萨姆森SAMSON定位器调校及注意事项主要使用旋转按键来操作定位器。
首先必须调整气量限制器来适应气流输送。
一、旋钮按键转动旋钮按键可以选择参数代码（P0至P16），然后按下此按钮确认所选参数代码。
若要变换参数值，转动旋钮按键选择所需值，然后按下旋钮按键确认所选值。
1、提示当显示回到状态指示模式时，已更改的参数值首先保存在EEPROM 中（以防电源故障）。
转动旋钮按键到代码P0，或等候 3 分钟直到显示自动返回。
如果标识显示在显示屏顶部，那么表示参数代码没有完全保存。
2、注意在参数代码P2、P3、P4 和P8 改变后，需重新初始化定位器。
气量限制器Q Q 气量限制器是用来调节空气输送使之适应执行器尺寸。
根据执行器气路方式不同可以选择两种不同的设置。
二、气量限制器在送气时用于适配执行器的尺寸。
►执行器传输时间＜1s，如有效膜片面积小于240cm2 的线性执行器，需要限制空气流量（MIN）。
►执行器传输时间≥1s, 不需要限制空气流量（MAX）。
气量限制器Q 的位置同样取决于信号压力如何作用在SAMSON执行器上：►“SIDE”(侧面)位置适用于执行器在侧面连接信号压力，如3271-5。
►“BACK”（后面）位置适用于执行器在后面连接信号压力，如3277-5“SIDE”也适用于非SAMSON 的执行器。
1、显示LC 显示器指示出设定代码和功能的符号。
棒形图通过（+/-）符号及数值显示出控制偏差，棒形图的一格表示为1%的控制偏差。
若定位器没有初始化，棒形图不指示控制偏差，而是指示反馈杆相对于阀杆/轴的偏转角度。
棒形图的一格对应大约5°的偏转角度。
如果显示屏上出现表示故障的符号，那么要旋转旋钮按键直到ERR 出现，查看错误代码E0 至E15。
详见5.6 节。
2、启动警告当装置正在运行时，不要启动系统。
在施加供气与电信号时，控制阀可能会在整个行程范围或旋转角范围内移动，范围取决于设定参数。
►连接气源（SUPPLY 9）►给定输入控制信号4 至20 mA, (接线端子11 和12)。
梅索尼兰阀门说明书
阀门调试梅索尼兰是一种智能式的定位器，对该种气动阀的调试，首先对控制回路查线和接线方式确认，再次对仪表管道进行吹扫。
注意事项：在进行设置时必须从信号源输入4~20mA电流信号或者从HART（数字通信协议）输入，操作电源来自于4~20mA电流信号或者是12/24VDC电压等多支路供应。
当SVI阀门调节器或控制器没有按钮或者没有显示，如果要进行系统设置或校验，则必须用HART通信协议或者个人计算机上阀门软件来进行阀门参数设定。
该定位器又分为气开式（正作用式：4mA指令对应全关、20mA指令对应全开）、气关式（反作用式：4mA指令对应全开、20mA指令对应全关）和双气缸（厂家说：出厂是什么参数就是什么不需要更改什么参数）三种型号，梅索尼兰有一个简便操作接口、高精度的阀位执行机构、据有自动设置和调整功能。
所以我们首先要认识阀门的用户接口(interface)，梅索尼兰有三个操作按钮，○1左边一个按钮上标有“*”字样，这个按钮允许我们进行选择或者确认被改的参数；○2中间这个按钮上标有“-”字样，这个按键允许我们从下一个菜单移到上一个菜单，或者对所修改的参数进行减操作；○3右边这个按钮上标有“+”字样，这个按键允许我们从上一个菜单移到下一个菜单，或者对所修改的参数进行加操作。
当我们首次调试时，第一个看到的画面是“POS…”，如果要调整该定位器，首先必须从“POS…”切换到手动位置，画面显示的是：“MAN POS”。
当阀门在自动位置时我们可以用以下方法进行切换。
首先按标记为“+”的键，只到阀门显示（→MAN）字样时，按“*”键就可以进入手动状态，在手动状态时阀门应显示（MAN POS）字样。
这时如果再按下“*”键，就可以进行手动操作该阀门。
如果想切换到自动位置时，只要该定位器显示（MAN POS）字样时，表示阀门现为手动状态。
这时我们只有按下“+”键，只到显示（→OPER）字样，这时按“*”键，阀门将会自动进入自动状态。
【精品】梅索尼蓝阀门使用说明书
梅索尼兰SVI II AP 智能定位器操作说明书美国德莱赛公司1 of 43授权德莱赛公司对出售的产品在货物发运一年内承担由于产品本身材料或加工工艺上的缺陷原因造成不能使用的，进行免费更换。
德莱赛公司保留在没有向外宣布的情况下，停止生产或改变产品的材料和设计规格的权利。
本说明书是定位器SVI II AP 和其配套软件ValVue的说明材料。
定位器SVI II AP 仅能使用德莱赛公司认可的配套软件，软件的购买和注册请与德莱赛公司联系。
关于本手册本手册适用于以下设备和软件：定位器SVI II AP-2 到SVI II AP-3 ValVue 2.4 或更高版本AMS ValVue SNAP –ON 2.4 版本或更高使用为SVI II AP 所发布DD 的HH375 HART 手持机Masoneilan 仪表型号2020xCA 本手册中的内容在没有事先告知的情况下有可能改变。
本手册的全部或部分内容在没有得到德莱赛公司的认可后不得进行复制或引用。
不保证用户在本手册中未提到的特殊情况下使用SVI II AP 和其配套软件的适用性。
请将你在本手册中发现的错误内容告知供应商或通过 网站告知我们。
版权本手册中所有的软件的版权都属于德莱赛公司。
产品的设计制造技术知识产权也属于德莱赛公司所有。
Masoneilan，FVP，SVI，ValVue 都由德莱赛公司进行了商标注册，在这里所有信息在发布之时都保证正确无误，有可能在不事先通知的情况下进行改动。
2006 年德莱赛公司版权所有，保留所有权限。
安全事项本部分包括的安全事项是在SVI AP 的手册中出现的安全标志和对其的定义。
非常重要—在安装SVI II AP 定位器前请务必认真阅读本使用手册。
安全标示—本手册在需要的地方会出现包括危险DANGER、警告WARNING、注意CAUTION 和说明NOTE 等标示，帮助你注意有关安全事项。
在安装和维修设备前请仔细阅读本手册的相关信息内容。
SAMSON（萨姆森）阀门定位器调试步骤
SAMSON（萨姆森）阀门定位器调试步骤Ø 1.1定位器的基本描述1.定位器的基本介绍该定位器是由SAMSON公司生产的 3730-3型数字式电气阀门定位器。
阀门定位器的基本组成：电子行程传感器系统、模拟电/气转换系统、带微处理器的电子单元。
其显示屏显示符号含义和各按钮作用在以下几图中详细介绍。
显示含义及其按钮位置图Ø 1.2调试前准备工作1.准备工具：十字螺丝刀（1×100mm）、一字螺丝刀（3×100mm）、活动扳手（8寸）、活动扳手寸（10寸）、万用表、对讲机等。
2.检查定位器，电磁阀，反馈开关接线。
3.检查阀门供气压力并对过滤减压阀排污。
Ø 1.3阀门定位器的菜单介绍及自整定1.菜单“0”项为操作模式，共有四项注意：若要选择相应的菜单项，先用黑色旋钮旋转至相应的菜单选项，比如“0”选项，按下黑色旋钮，当“0”闪烁时，再旋转黑色旋钮旋转至相应选项，比如“MAN”项，再次按下黑色旋钮确定，完成操作，此方法以下均适用。
MAN为手动操作模式AUTO为自动操作模式SAFE为故障-安全位置ESC为取消在此我们选择AUTO（自动模式）2.菜单“1”项为手动给定阀门行程，此菜单项只有将“0”项菜单选择为MAN（手动模式）时才会出现，此时可转动旋转按钮手动给定阀门行程。
3.菜单“2”项可调整显示方向，即将显示器的可视方向调整180°4.菜单“3”项为确认允许组态，有三个菜单选项NO、YES、ESC 通过旋转按键选择“YES”对定位器进行组态5.菜单“4”项为连接销钉位置，此处根据现场阀门选择90°，即角行程执行机构。
注意：操作此项时，必须将“3”项选为YES6.菜单“5”项为额定范围，此项我们不做调整。
注意：操作此项时，必须将“3”项选为YES7.菜单“6”项为初始化模式，共有六项：MAX:控制阀的最大范围，从气动执行器的关闭至另一方向停止点（即控制阀从全关到全开）阀内件的行程/转角NOM:控制阀的工作范围，从关闭位置到指示的开位置阀内件的行程/转角MAN:手动选择范围SUB:在线替换校验（紧急模式）ZP: 零点校验ESC :取消在此我们选择“MAX”，按下初始化按钮，阀门开始自整定。
梅索尼兰MASONIELAN SV-II阀门定位器调校步骤
第一种方法：1．在**DEVICE SETUP**（设备设置）菜单模式选择第3项**SETUP WIZARD**（设备向导）选项菜单并进入**AIR ACTION CONFIGURARTION**菜单。
2．在AIR ACTION CONFIGURARTION菜单选择第1项SKIP THIS TASK （跳过）进入FIND VALVE STOPS菜单。
3．在FIND V ALVE STOPS菜单下选择第2项RUN AUTO STOPS作为定位器的全开全关校验，完成后进入AUTO TUNE菜单。
4．在AUTO TUNE菜单下选择第2项RUN AUTO TUNE做定位器PID参数校验，完成后进入RESET TO FACTORY DEFAULT 菜单。
5．在RESET TO FACTORY DEFAULT 菜单下选择第1项SKIP THIS TASK（跳过）返回初始菜单。
注意：SVI II AP定位器用HART375校验时，HART375必须经过升级后才能使用。
第二种方法：1．将定位器安装到阀门，接上正常的电气信号，连接HART375与定位器，进入NORMAL MODE菜单模式。
2．在NORMAL MODE菜单下选择第4项MANUAL MODE MENU（手动模式菜单）并进入。
3．在MANUAL MODE MENU（手动模式菜单）下选择第3项CALIBRA TE MENU（校验菜单），并进入。
4．在CALIBRATE MENU （校验菜单）下选择第1项RANGE并进入CHOOSE菜单。
5．在CHOOSE菜单下选择AUTO STOPS作定位器快开快关校验。
6．完成后返回CALIBRATE MENU（校验菜单），选择第2项TUNING并进入TUNING CHOOSE选项菜单。
7．在TUNING CHOOSE选项菜单下选择第2项AUTOTUNE自动校验PID。
8．完成后按以上步骤返回到最初菜单。
375通讯器与电气定位器连接后，开机显示：选择第一项HART APPLICATION后按Delete键后显示：选择第2项ONLINE后显示：选择第6项DEVICE SETUP后显示：按YES键后显示：选择第3项SETUP WIZARD后显示：按OK键后显示：选择第一项并按ENTER键后显示：选择第二项并按ENTER键后显示：按OK键后显示：按OK键后显示：自动检测完后显示：按ENTER键后显示：选择2、RUN auto tune后按ENTER键后显示：按OK键后显示：按ENTER键后显示：按ENTER键后显示：按ENTER键后显示：进入自动校验步骤，过程大约需要8分钟，不要按ABORT键，否则取消校验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一种方法：
1．在**DEVICE SETUP**（设备设置）菜单模式选择第3项**SETUP WIZARD**（设备向导）选项菜单并进入**AIR ACTION CONFIGURARTION**菜单。
2．在AIR ACTION CONFIGURARTION菜单选择第1项SKIP THIS TASK （跳过）进入FIND VALVE STOPS菜单。
3．在FIND VALVE STOPS菜单下选择第2项RUN AUTO STOPS作为定位器的全开全关校验，完成后进入AUTO TUNE菜单。
4．在AUTO TUNE菜单下选择第2项RUN AUTO TUNE做定位器PID参数校验，完成后进入RESET TO FACTORY DEFAULT 菜单。
5．在RESET TO FACTORY DEFAULT 菜单下选择第1项SKIP THIS TASK（跳过）返回初始菜单。
注意：SVI II AP定位器用HART375校验时，HART375必须经过升级后才能使用。
第二种方法：
1．将定位器安装到阀门，接上正常的电气信号，连接HART375与定位器，进入NORMAL MODE菜单模式。
2．在NORMAL MODE菜单下选择第4项MANUAL MODE MENU（手动模式菜单）并进入。
3．在MANUAL MODE MENU（手动模式菜单）下选择第3项CALIBRATE MENU（校验菜单），并进入。
4．在CALIBRATE MENU （校验菜单）下选择第1项RANGE并进入CHOOSE菜单。
5．在CHOOSE菜单下选择AUTO STOPS作定位器快开快关校验。
6．完成后返回CALIBRATE MENU（校验菜单），选择第2项TUNING并进入TUNING CHOOSE选项菜单。
7．在TUNING CHOOSE选项菜单下选择第2项AUTOTUNE自动校验PID。
8．完成后按以上步骤返回到最初菜单。
375通讯器与电气定位器连接后，开机显示：
选择第一项HART APPLICATION后按Delete键后显示：
选择第2项ONLINE后显示：
选择第6项DEVICE SETUP后显示：
按YES键后显示：
选择第3项SETUP WIZARD后显示：
按OK键后显示：
选择第一项并按ENTER键后显示：
选择第二项并按ENTER键后显示：
按OK键后显示：
按OK键后显示：
自动检测完后显示：
按ENTER键后显示：
选择2、RUN auto tune后按ENTER键后显示：
按OK键后显示：
按ENTER键后显示：
按ENTER键后显示：
按ENTER键后显示：
进入自动校验步骤，过程大约需要8分钟，不要按ABORT键，否则取消校验。
按ENTER键后显示：
按ENTER键后显示：
选择1、NORMAL 后显示：
整个调校过程结束。
