低合金钢及合金钢分类特点

合集下载

第七章低合金钢与合金钢精品PPT课件

分类：按用途和热处理特点，
机械结构用合金钢
合金渗碳钢合金调质钢合金弹簧钢超高强度钢
1、合金渗碳钢
含碳量为0.1%--0.2%,以保障心部具有足够的韧性，合金含量小于3%。主加元素为Cr、Mn、钛、钒，提高了淬透性，使晶粒细化，耐磨性提高。热处理：一般是渗碳后淬火、低温回火
主要用于表面要求硬而
低合金钢主要用于各种工程结构，如房屋、桥梁、船舶等；机械制造用钢主要用于制造各种机械零件，通常是优质或高级优质合金结构钢。
（一）低合金结构钢
成分：低合金钢是在碳素结构钢的基础上，加入少量的合金元素（一般合金元素总量小于 3%）的工程用钢。
分类：按主要性能及使用特性，低合金高强度结构钢
低合金结构钢低合金耐候钢
W18Cr4V
3、滚动轴承钢
牌号：G+Cr+含碳量（千分之几表示） GCr15SiMn
4、特殊性能钢
牌号：与合金工具钢基本相同当含碳量≤0.08%时，牌号前加“0”
当含碳量≤0.03%时，牌号前加“00”
0Cr19Ni9 00Cr30Mo2
第三节、低合金钢
低合金结构钢
根据用途不同，
合金结构钢分为机械制造用钢
低合金专业用钢等
1、低合金高强度结构钢
低碳（0.10%～0.25%），wMe<3%。主加元素为Mn和硅其强化了铁素体，提高了强度； V、Ti和Ni等元素使晶粒细化，使韧性提高。低合金高强度结构钢大多数是在热轧退火或正火状态下使用，一般不再进行热处理。在桥梁、船舶、车辆、锅炉、压力容器、起重机械等钢结构件中应用广泛。例如 Q345。
1、合金元素对加热时奥氏体形成的影响
➢除Mn 元素外,所有合金元素的加入,均使奥氏体的形成速度减慢。

低合金钢及合金钢分类

高温水韧处理
A
在巨大压力和冲击下，才发生硬化
ZGMn13-3
高冲击耐磨零件，如坦克履带板等
轴承钢
高碳铬钢
淬火+低温回火
高碳回火M+碳化物
高硬度、高耐磨性
GCr15
滚动轴承元件
合金刃具钢
高碳低合金
淬火+低温回火
高碳回火M+碳化物
高硬度、高耐磨性
9SiCr
低速刃具，如丝锥、板牙等
冷作模具钢
高碳高铬
（1）淬火+低温回火
或低中碳
高铬高镍
（以铁素体耐热钢为例）800℃退火
F
具有高的抗氧化性
1Cr17
作900℃以下耐氧化部件，如炉用部件、油喷嘴等
高速工具钢
高碳高合金
高温淬火+多次回火
高碳回火M+
碳化物
高硬度、高耐磨性、好的热硬性
W18Cr4V
铣刀、拉刀等热硬性要求高的刃具、冷作模具
不锈钢
低碳高铬或
低碳高铬高镍
（以奥氏体不锈钢为例）高温固溶处理
A
优良的耐蚀性、好的塑性和韧性
1Cr18Ni9
用作耐蚀性要求高及冷变形成形的受力不大的零件。
耐热钢
低中碳高铬

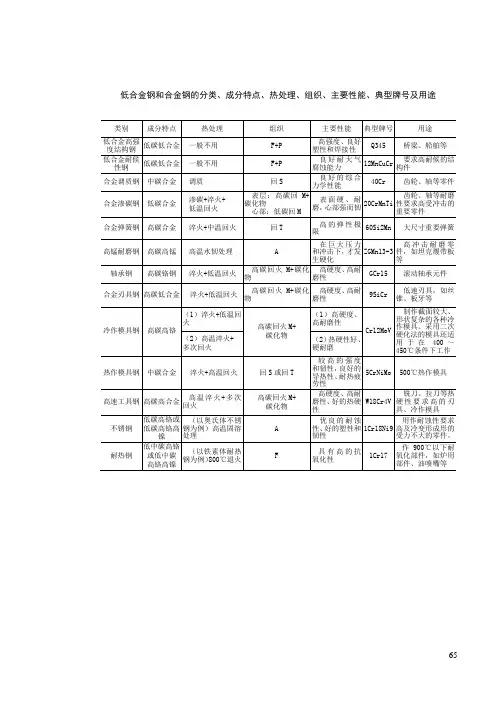

低合金钢和合金钢的分类、成分特点、热处理、组织、主要性能、典型牌号及用途
类别
成分特点
热处理
组织
主要性能
典型牌号
用途
低合金高强度结构钢
低碳低合金
一般不用
F+P
高强度、良好塑性和焊接性
Q345
桥梁、船舶等
低合金耐候性钢
低碳低合金
一般不用
F+P

钢的分类、执行标准、牌号、主要特点和用途

优质碳素结构钢产量较高，用途较广。多轧制或锻制成圆、方、扁等形状比较简单的型材，供使用单位再加工成零、部件来使用。这类钢一般需经正火或调质等热处理后使用，多用于制作机械产品一般的结构零、部件。
(3).低合金高强度结构钢
a. 牌号表示方法
钢的牌号由代表屈服点的汉语拼音”Q”、屈服点数值、质量等级符号（A、B、C、D、E）三部分按顺序排列组成，例如：Q390A、Q420E。
(2).优质碳素结构钢
a. 牌号表示方法
钢的牌号采用阿拉伯数字或阿拉伯数字和化学元素符号以及表1中规定的符号表示。以二位阿拉伯数字表示平均含碳量（以万分之几计），例如：“08F”、“45”、“65Mn”。
较高锰含量（0.70-1.20%）的优质碳素结构钢在表示平均含碳量的阿拉伯数字后面加上化学元素Mn符号，例如“65Mn”即是平均含碳量为0.65%、含锰量为0.90-1.20%的优质碳素结构钢。
本节将依序介绍按钢的用途所分的十二大钢类的牌号表示方法、执行标准、牌号（钢号）、主要特点和用途。
(1)．碳素结构钢
a. 牌号表示方法
钢的牌号由代表屈服点的汉语拼音”Q”、屈服点数值（单位为MPa）和表1中规定的质量等级符号、脱氧方法符号按顺序组成，例如：Q235AF、Q235BZ等。
3. 按冶金质量分类
如第一节所述, 按冶金质量分类钢可以分为优质钢、高级优质钢和特级优质钢。
4. 按金相组织分类
按钢的金相组织分类可分为铁素体型、奥氏体型、珠光体型、马氏体型、贝氏体型、双相（如马氏体/铁素体）类型等。
5. 按使用加工方法分类
按照在钢材使用时的制造加工方式可以将钢分为压力加工用钢、切削加工用钢和冷顶锻用钢。
在碳素结构钢的牌号组成中，表示镇静钢的符号“Z”和表示特殊镇静钢的符号“TZ”可以省略，

《低合金钢和合金钢》课件

低合金钢和合金钢可以用于制造飞机的机身、机翼等结构部件，提高飞机的结构强度和耐疲劳性能。
火箭和卫星
低合金钢和合金钢可以用于制造火箭和卫星的外壳、支架等部件，提高其可靠性和耐久性。
05
低合金钢和合金钢的市场前景
市场需求
总结词
随着工业化和城市化进程的加速，低合金钢和合金钢的市场需求持续增长。
详细描述
发动机部件
低合金钢和合金钢可以用于制造发动机的缸体、曲轴等关键部件，提高发动机的性能和可靠性。
船舶行业
船舶结构
低合金钢和合金钢可以用于制造船舶的船体、甲板等结构部件，提高船舶的结构强度和耐腐蚀性。
船舶机械部件
低合金钢和合金钢可以用于制造船舶的机械部件，如推进器、传动系统等。
航空航天行业
飞机结构
炼则是在真空环境下进行熔炼，适用于生产高纯度、高合金化的钢种。
轧制工艺
要点一
总结词
低合金钢和合金钢的轧制工艺主要包括热轧、冷轧、温轧和异形轧制等方法。
要点二
详细描述
热轧是将熔炼后的钢锭加热至高温，然后进行轧制，适用于大规模生产厚板和型材。冷轧是在室温下对钢材进行轧制，适用于生产薄板和高精度钢材。温轧是将钢材加热至一定温度后进行轧制，介于热轧和冷轧之间的一种工艺。异形轧制可以生产各种形状复杂的钢材，如H型钢、工字钢等。
。
镍元素还可以改善钢材的韧性、耐腐蚀性和耐热性。
镍元素含量的增加，可能会提高钢材的成本。
在某些情况下，镍元素可以提高钢材的抗疲劳性能和焊接性能。
钨元素
钨元素在低Leabharlann 金钢和合金钢中主要起固溶强化和沉淀硬化的作用，提高钢材的强度和硬度。
钨元素含量的增加，可能会提高钢材的成本。

合金钢

20世纪的航空设计和制造技术决定了目前绝大部分民用飞机只能是亚音速客机，最大载客量不超过500人。其发展前景为:
.预计在21世纪，在解决音爆、高升阻比、高温材料、一体化飞行推力控制系统等问题的基础上，将推出一批新机型;
.届时，超音速客机的飞行速度将达2~3 倍音速，亚音速客机的最大载上一客页量下将一页达返回
热卷大弹簧
第九章航空运输设施与设备
第一节航空运输概述
第二节航空运输设施与设备
第三节航空运输管理
第一节航空运输概述
航空运输是利用飞机运送进出口货物的一种现代化运输方式。它具有速度快，不受地形条件限制，货损率小，节省包
装、保险和储存费用等特点。因此，某
些急需物资，易损货物和体轻而贵重的商品适宜航空运输。
1. 按主要用途分：Байду номын сангаас
（1）合金结构钢：制造重要的机械零件和工程结
构件
（2）合金工具钢：各类工具。
（3）特殊性能钢：耐热钢、耐磨钢、不锈钢等。
2．按合金元素含量分：
（1）低合金钢：W合 < 5% （2) 中合金钢：W合 = 5-10% （3) 高合金钢：W合 > 10%
如：9SiCr,W18Cr4V,ZGMn13
第二节航空运输设施与设备
1.区域
航空港(Airport )，民用航空机场和有关服务设施构成的整体。保证飞机安全起降的基地和空运旅客、货物的集散地。包括飞行区、客货运输服务区和机务维修区三部分，具体是指:
(1)飞行区为保证飞机安全起降的区域。内有跑道、滑行道、停机坪和无线电通信导航系统、目视助航设施及其他保障
第一节航空运输概述
外贸企业办理航空运输时应注意:

合金钢的种类

合金钢的种类
合金钢是一种合金性质的金属材料，由碳钢、合金元素和其他材料组成。

它具有优异的力学性能，耐腐蚀，高温强度，综合性能，抗磨损性能等等，是许多工业和科研领域的重要材料。

合金钢的分类有很多种，根据其构成不同，可分为低合金钢、高合金钢、特殊合金钢等。

一、低合金钢
低合金钢的含量在碳钢中较低，具有良好的韧性和抗冲击性，机械性能和高磨损性能较为优异，通常用于焊接材料、建筑材料和冷锻件等。

常见的低合金钢有Q235、Q255、Q275等。

二、高合金钢
高合金钢是将钢中的碳含量控制在0.2％以下，在此基础上添加一定量的合金元素，使其耐热性和韧性可以大幅度提高，而且还能提高钢的抗腐蚀性、抗氧化性、抗热膨胀性等特性。

常见的高合金钢有45马氏体、4Cr13、3Cr13等。

三、特殊合金钢
特殊合金钢是含有一系列难以溶解的元素，如钨、钼、铬、钒、铬、铜、铝等的钢，它们的特性比普通钢型更优越，拥有良好的耐腐蚀性、抗冲击性、高温性、抗磨损性能等。

常见的特殊合金钢有 9Cr18、9Cr18MoV等。

最后，不论是低合金钢、高合金钢还是特殊合金钢，在工业和科研领域皆发挥着重要的作用，其特性也决定了它们在不同领域的适用
范围。

为了更好的掌握它们的特性，并尽可能的扩展应用范围，我们需要不断进行实验和研究，期待能给人们带来更多的惊喜。

以上就是关于合金钢的种类介绍，希望能给大家一些参考。

低合金钢定义

低合金钢定义低合金钢是一种碳含量较低，同时添加了一定比例的合金元素的钢材。

它相对于常规的普通碳钢而言，在一定程度上具备更高的机械性能和使用性能。

低合金钢的合金元素包括铬、锰、钼、镍、铜、钛、铝等。

低合金钢的碳含量一般在0.05%-0.25%之间，这使得它的硬度和强度相对较低，同时具备了较好的可塑性。

添加合金元素可以改善或增加钢材的某些特性，如强度、硬度、耐磨性、耐腐蚀性、热处理性等。

这使得低合金钢具备了更广泛的应用领域。

首先，低合金钢具有较高的强度和硬度。

合金元素的加入能够改变钢材的晶体结构，提高晶体的强度和硬度。

同时，合金元素还能够通过固溶、沉淀或形成夹杂物等方式改变钢中的相组织，增强钢材的力学性能。

其次，低合金钢具有良好的可焊性。

普通碳钢在焊接时易产生冷脆和焊缝脆化的问题，而添加一定比例的合金元素能够显著提高钢材的可焊性。

合金元素的加入可以稀释和结合碳原子，减少碳的浓度，降低钢材的脆性。

另外，低合金钢具有较好的耐磨性和耐腐蚀性。

比如添加了铬元素的低合金钢具有较好的耐磨性和耐蚀性，适用于制造矿山机械、建筑机械、农业机械等需要耐磨和耐腐蚀的部件。

添加了镍元素的低合金钢具有良好的耐腐蚀性，适用于制造化工设备、海洋设备等要求耐腐蚀的场合。

此外，低合金钢还具有较好的冷加工性能和热处理性能。

添加了合金元素后，低合金钢能够显著增加它的冷加工性能，使得低合金钢适用于一些需要进行冷成型、冷锻等工艺加工的制造领域。

低合金钢还具备较好的热处理性能，能够通过热处理使得钢材具备特定的力学性能，满足不同工程要求。

总的来说，低合金钢具备了比普通碳钢更高的强度、硬度、耐磨性、耐腐蚀性、可塑性和焊接性等性能，广泛应用于航空航天、汽车制造、机械制造、石油化工等行业。

同时，低合金钢的发展也不断推动着材料科学和工程技术的进步。

低合金钢中合金钢高合金钢

低合金钢中合金钢高合金钢分析
低合金钢、中合金钢、高合金钢都是合金钢的分类，它们的主要区别在于合金元素的总含量和组成。

低合金钢是指合金元素总含量小于或等于5%的合金钢，其中包含碳、锰、硅、磷、硫等元素。

低合金钢具有良好的综合性能，如强度高、韧性好、耐磨、耐腐蚀等，广泛应用于建筑、机械制造等领域。

例如，30CrMo、40Cr等就是低合金钢的代表。

中合金钢是指合金元素总含量在5%到10%之间的合金钢，其中除了碳、锰、硅、磷、硫等元素外，还含有一定量的合金元素，如铬、镍、钼等。

中合金钢具有较好的热处理性能和机械性能，能够满足一些特殊场合的需求。

例如，40CrNiMo就是中合金钢的代表。

高合金钢是指合金元素总含量大于10%的合金钢，其中含有大量的合金元素，如铬、镍、钼、钨等。

高合金钢具有极佳的耐磨性、耐腐蚀性和高温性能，适用于一些极端环境下的应用。

例如，高速切削用高碳高铬钢就是高合金钢的代表。

总的来说，低合金钢、中合金钢、高合金钢的合金元素总含量逐渐增加，它们的机械性能和适应环境的能力也逐渐提高。

在选择使用时，需要根据具体的应用场景和需求来决定使用哪种类型的合金钢。

(完整版)低合金钢与合金钢

与合金结构钢相同，仅在牌号头部加字母“G”，如 “G20CrNiMo”。
6、不锈钢和耐热钢
含碳量+合金元素符号+该元素百分含量+……
含碳量以千分之一为单位。
含碳量的表示方
法为：
涡
轮
①当平均含碳量
叶
片
≥1.00%时，用两
位数字表示，如
11Cr17(平均含碳
量为1.10%)；
② 当1.0%>平均含碳量≥0.1%时，用一位数字表示, 如2Cr13（平均含碳量为0.20%）
第六章工业用钢
工业用钢按化学成分分为碳素钢和合金钢两大类。碳素钢是指含碳量低于
2.11%的铁碳合金。合金钢是指为了提高钢
的性能，在碳钢基础上有意加入一定量合金元素所获得的铁基合金。
第一节钢的分类及编号
一、钢的分类
1、按化学成分分低碳钢 0.25%C
碳素钢中碳钢 0.25~0.6%C 高碳钢 0.6%C
量的万分之几, 如ZG25.
2 5 吨大齿轮铸件
铸钢件
第二节钢中的杂质及合金元素
一、杂质元素对性能的影响
钢中的杂质一般是指Mn、Si、P、S。是由原料带入或脱氧残留的元素。
1、Mn: 0.8%时为杂质, 是有益元素。作用为：
① 强化铁素体； ② 消除硫的有害作用。
2、Si：0.5%时为杂质，是有益元素。作用为：
生沸腾。这种钢成材率高，但不致密。
按脱氧程度分镇静钢：脱氧充分，组织致密，成材率低。半镇静钢：介于前两者之间。
特殊镇静钢
1、碳素结构钢和低合金高强度钢
Q+最低屈服强度值+质量等级符号+脱氧方法符号

第六章低合金钢与合金钢-《金属材料与热处理》中职通用第七版

高速钢成形刀具
二、合金模具钢
1. 冷作模具钢冷作模具钢用于制造使金属在冷状态下变形的模具，
如冲裁模、拉丝模、弯曲模、拉深模等。
冲裁模
2. 热作模具钢热作模具钢用于制造使金属在高温下成形的模具，如
热锻模、压铸模、热挤压模)等。
热锻模、压铸模和热挤压模
3.塑料模具钢从儿童玩具到我们每天使用的生活用品，塑料制品在生
的低合金高强度结构钢、低合金耐候钢、低合金钢筋钢、铁道用低合金钢、矿用低合金钢和其他低合金钢。
三、合金钢的分类(GB/T13304.2—2008)
1.按质量等级分类 (1)优质合金钢 (2)特殊质量合金钢 2.按主要性能及使用特性分类 (1)工程结构用合金钢 (2)机械结构用合金钢 (3)不锈、耐腐蚀和耐热钢 (4)工具钢 (5)轴承钢 (6)特殊物理性能钢 (7)其他如焊接用合金钢等。
三、细化晶粒
几乎所有的合金元素都有抑制钢在加热时奥氏体晶
粒长大的作用，达到细化晶粒的目的。强碳化物形成元素铌、钒、钛等形成的碳化物，以及铝(Al)在钢中形成的AlN 和Al2O3，均能强烈地阻碍奥氏体晶粒的长大，使合金钢在热处理后获得比碳素钢更细的晶粒。
四、提高钢的淬透性
除钴外，所有的合金元素溶解于奥氏体后，均可增加过冷奥氏体的稳定性，推迟其向珠光体的转变，使C形曲线右移，从而减小钢的淬火临界冷却速度，提高钢的淬透性。
四、低合金钢与合金钢的牌号
五、钢铁及合金牌号统一数字代号体系
(GB/T17616—2013)
钢铁及合金牌号统一数字代号体系，简称“ISC”，它规定了钢铁及合金产品统一数字代号的编制原则、结构、分类、管理及体系表等内容。
§6-3 低合金钢
低合金钢是在碳素结构钢的基础上加入了少量(一般总合金元素的质量分数不超过3%)的合金元素而得到的。由于合金元素的强化作用，低合金钢比碳素结构钢(含碳量相同)的强度要高得多，并且具有良好的塑性、韧性、耐腐蚀性和焊接性能。低合金钢广泛用于制造工程构件。

合金钢分类

合金钢分类合金钢是一种由铁和其他元素（如碳、铬、镍等）合金化制成的钢材。

根据其化学成分和性能特点，合金钢可以分为几个不同的类型。

本文将对合金钢的分类进行详细介绍。

一、低合金钢低合金钢是含有较低合金元素含量的钢材，其主要合金元素为碳、锰、硅和铬等。

这种钢材具有良好的可焊性和可塑性，同时具备一定的强度和耐磨性。

低合金钢广泛应用于建筑、机械制造、汽车制造等领域。

二、中合金钢中合金钢是含有中等合金元素含量的钢材，其主要合金元素包括铬、镍、钼、钒等。

中合金钢具有较高的强度、硬度和耐腐蚀性，常用于制造工具、轴承、齿轮等耐磨件，以及需要承受高温和高压环境的零件。

三、高合金钢高合金钢含有较高比例的合金元素，如铬、镍、钼、钛等。

这种钢材具有极高的强度、硬度和耐腐蚀性，同时还具备优异的耐高温性能。

高合金钢常用于航空航天、核工程、化工设备等领域，对材料的强度和耐蚀性要求较高。

四、特殊合金钢特殊合金钢是指具有特殊性能和用途的合金钢，其合金元素种类和比例都有较大的差异。

这种钢材可以根据具体的需求进行合金化处理，以满足特定的工程要求。

特殊合金钢广泛应用于航空航天、能源、医疗器械等高端领域，具有重要的战略意义。

合金钢的分类主要依据其化学成分和性能特点，不同类型的合金钢具有不同的用途和应用范围。

通过合理选择合金元素的种类和比例，可以改善钢材的性能，提高其强度、硬度、耐腐蚀性等特点，从而满足不同工程的需求。

总结一下，合金钢根据合金元素的含量和种类可以分为低合金钢、中合金钢、高合金钢和特殊合金钢等几个主要类型。

每种类型的合金钢都有其独特的性能和应用领域，通过合适的合金化处理，可以满足不同工程的需要。

合金钢在现代工业中起着重要的作用，不断推动着科技的进步和社会的发展。

普通低合金钢

普通低合金钢普通低合金钢 - 了解它的特性和应用领域引言：普通低合金钢是一种常见的金属材料，在许多工业领域中被广泛应用。

它具有较低的成本和可靠的性能，使得它成为制造业中不可或缺的材料之一。

本文将介绍普通低合金钢的定义、特性以及它在不同领域中的应用。

一、定义：普通低合金钢被视为一种机械性能较差、合金元素含量较低的钢材。

与高合金钢相比，普通低合金钢的合金元素含量通常为2%以下。

这使得它在制造过程中具有低成本和良好的可加工性。

二、特性：1. 机械性能：普通低合金钢具有中等强度和硬度，适用于许多一般工程应用。

它通常具有较好的可塑性和韧性，在受力时能保持稳定的性能。

2. 可焊性：由于其较低的合金元素含量，普通低合金钢具有良好的可焊性。

这使得它在焊接工艺中比较容易操作。

3. 耐腐蚀性：虽然普通低合金钢的耐腐蚀性相对较差，但其经过适当的防腐蚀处理后，仍然可以在一些特定环境中应用。

4. 可加工性：普通低合金钢具有良好的可加工性，可以通过常规的加工方法进行切削、成形和压造。

三、应用领域：由于其成本低廉和性能可靠，普通低合金钢在许多工业领域中得到广泛应用：1. 建筑和基础设施：普通低合金钢常用于建筑结构、桥梁和其他基础设施的制造。

它具有良好的强度和可塑性，可以有效应对自然和人为的力量。

2. 汽车工业：普通低合金钢在汽车制造业中应用广泛。

它可以用于制造车身和底盘零件，提供良好的强度和韧性。

此外，普通低合金钢还可以用于制造引擎和传动系统的部分组件。

3. 机械制造：普通低合金钢在机械制造领域中具有重要的地位。

它可用于制造各种机械设备和部件，如轴承、轴和齿轮等。

普通低合金钢的可加工性使得它成为许多复杂部件的首选材料。

4. 电力行业：普通低合金钢常用于电力行业的输电线杆和电网设备。

它具有良好的强度和耐腐蚀性，在恶劣的环境条件下仍能保持稳定的性能。

5. 航空航天工业：尽管航空航天工业通常更倾向于使用高合金钢，但普通低合金钢在一些次要组件的制造中也有应用。

型钢的种类

型钢的种类1铸铁类铸铁类型钢属于碳素钢，是通过熔融直接铸造而成的铸铁材料，其中含碳量较高，可以达到2.1%以上。

常用的铸铁材料有灰口铸铁和球墨铸铁，它们有着相似的组织结构，主要由碳化碳构成，但在感温显微组织上有着明显的不同，灰口铸铁有着密实充填碳化碳相和较小的磷灰石相，而球墨铸铁中则包含着较大的球墨形碳化碳相和少量的磷灰石相。

2低合金钢低合金钢是指含碳量在不高于0.20％，而其他合金成分综合含量不高于2.50％的一种低碳合金钢。

这类钢的特点是强度较高，硬度较高，断口均匀，耐蚀性强，易焊接和机械加工性能良好，常用于制造重要的机械和汽车零部件，如大中型汽车、农机、起重机，压力容器，风力发电机等。

3高强度低合金钢高强度低合金钢是以铁作为主要原料，添加非金属元素作为改良剂而制成的钢。

这种钢主要由碳、硅、锰、铬、钒、钴、铝、锌等组成，其特点是强度高、延性好、无缺陷，屈服强度达800MPa以上，为航空航天等高科技行业中重要的制造材料。

4构件用钢构件用钢是指用于设备结构构件制作的金属材料，这类材料要求有较高的强度、韧性、韧度、硬度等性能；另外，由于构件用钢用于制作抗冲击力强、抗拉伸力强、密封性能好的金属结构构件，因此材料表面质量要求较高，一般由具有较高韧性和塑性的钢材，如马氏体碳素钢、低碳合金结构钢、低碳超高强度钢等材料组成。

5不锈钢不锈钢是指具有防锈功能的钢，其内部含有较大量的不锈元素，如铬、铁、钛等，这些元素在使其具有耐蚀性和耐热性的同时也会增加材料的硬度，所以不锈钢在船舶、建筑、食品加工及石油化工行业中都得到广泛使用。

常用的不锈钢有磷低铬马氏体钢、磷高铬马氏体钢、磷铬加强马氏体钢和不锈钢等。

以上是常用类型钢的种类，每种类型钢性能及用途各有不同，但都具有其特殊的应用领域。

因此，需要按照钢材特性选择合适的钢材类型，以更好的利用钢材的性能，保证生产效率和质量指标的高达性。

合金钢的分类及特性

合金钢的分类及特性为了提高钢的机械性能、工艺性能或物理、化学性能，有意识地在钢中加入一些合金元素，这些钢称为合金钢。

（一）合金钢的分类合金钢的分类。

用途分可分为合金结构钢、合金工具钢、特殊性能。

（二）合金结构钢在工业中凡是用于制造各种机械零件以及用于建筑工程结构的钢都称为结构钢。

合金结构钢的特点是在碳素结构钢的基础上适当加入一些合金元素，常见的合金元素为Cr、Mn、Si、Mo、W、V、Ti等。

1.合金结构钢的分类与编号合金钢主要包括普遍低合金钢、易切削钢、调质钢、渗碳钢、弹簧钢、滚动轴承钢等几类。

合金结构钢的编号原则是依据国家标准GB221—63的规定。

采用“数字+化学元素+数字”的方法。

前面的数字表示钢的平均含碳量，以万分之几表示；合金元素直接用化学符号表示，后面的数字表示合金元素的含量，以平均含量的百分之几表示。

当合金元素的含量小于0.5%时，编号中只标明元素而不标明含量，若合金元素含量大于1.5%、2.5%……时，相应标以2、3……。

如含有0.37--0.45%C、0.8—1.1%Cr的铬钢，则以40Cr表示，若为高级优质合金钢（指S≤0.02%，P≤0.03%）则在钢号的最后加以符号“A”为20Cr2Ni4A。

此外为表示合金钢的用途在前面再附加以字母，为滚动轴承钢以“G”表示。

2.普通低合金钢普通低合金钢是一种低碳结构钢，合金元素含量较少，一般在0.2%以下，这类钢的强度普遍高于相同碳量的碳素钢，因而称之为低合金高强度钢。

它还具有较好的韧性和塑性以及良好的焊接性和耐蚀性。

采用普通低合金钢的目的主要是为了减轻结构重量，保证使用可靠、耐久，这类钢具有良好的机械性能，特别是有较高屈服极限。

这类钢通常是在热轧退火（或正火）状态下使用。

这类钢的使用性能主要依靠加入少量Mn、Ti、V、Nb、Cu、P等合金元素来提高。

Mn是强化元素，含量在1.8%以下，Ti、V、Nb等元素在钢中形成微细碳化合物，起细化晶粒和弥散强化作用。

低合金钢与合金钢的区别

低合金钢与合金钢的区别
低合金钢和合金钢在多个方面存在差异：
1. 组成成分：低合金钢的合金元素含量较低，一般在3%以下。

除了碳元素之外，通常只添加一种或几种合金元素，如锰、硅等。

而合金钢的合金元素含量较高，一般在5%以上。

除了碳元素之外，还添加了多种合金元素，如铬、钼、钴、镍等。

2. 机械性能：由于合金元素的加入，合金钢的机械性能要优于低合金钢。

一般来说，合金钢的强度和硬度较高，耐腐蚀性好，耐磨性能也较优秀。

而低合金钢的机械性能一般较为平凡，不耐磨损，但是易于加工和焊接。

3. 用途：由于机械性能表现的不同，低合金钢和合金钢的应用领域也有所不同。

一般来说，低合金钢主要应用于汽车、机器、轮船等机械结构件的制造领域，如车架、前叉等。

而合金钢则主要应用于制造高强度螺栓、制动系统、船舶和航空发动机等高要求的领域。

综上，低合金钢和合金钢在组成成分、机械性能以及用途等方面均存在明显的差异。

请根据具体的使用场景和需求来选择适合的钢材种类。

低合金钢与合金钢的分类.

C：0.10～0.25％。合金Cr＜2.0％、Ni＜4.5％、Mn＜2.0％、B＜0.005％。合金元素具有固溶强化、提高淬透性作用；此外加入V、Mo、W、Ti等强碳化物形成元素，细化晶粒、抑制渗碳时A的长大，改善渗碳能力。可分三类: 1）低淬透性合金渗碳钢：如15Cr、20CrMn等。经渗碳后淬火与低温回火后心部强度较低，强度与韧性配合较差，主要用于制造受力不大，强度、耐磨性要求不高的零件。
分别标以“00”及“0”。
如00Cr18Ni10表示平均碳质量分数≤0.03％、含铬
量为18％、含镍量为10％；又如0Cr19Ni9表示平均碳质量分数≤0.08％、平均含铬量为19％、平均含镍量为9％。
3．合金元素在钢中的作用
常用的合金元素有：
Mn、Si、Cr、 Ti、Ni、V、 Mo、W、RE等。
钢，以60Si2Mn表示。如含S、P量低的高级优质钢，则在钢号的末尾加以符号“A”或“高”字，如20Cr2Ni4A，表示平均碳质量分数为0.20％、Cr=2.0％、Ni=4.0％的高级优质合金钢。
（2）滚动轴承钢与易切钢
滚动承钢牌号为“G+平均铬质量分数的千分数”组成，碳质量分数不标出。如GCr15（滚铬15）表示平均含铬量为1.5％的滚动
• 对于高速钢不论碳质量分数多少，均不标出。如
W18Cr4V表示平均碳质量分数为0.7％～0.8％、含
钨量为18％、含铬量为4％、含钒量＜1.5％。
（4）特殊性能钢
牌号前面的数字表示平均碳质量分数的千分数。
如9Cr18表示碳质量分数为0.9％，含铬量为18％。
当平均碳质量分数≤0.03％及0.08％时，在钢号前
是指淬火+高温回火（调质处理）后使用的结构钢。组织为S回。C为0.30 ％～0.50％。含有较多的Mn、Cr、Si、Ni、B等，可固溶强化F，增加淬透性；另外含有少量的Mo、W、V等元素，形成特殊碳化物，细化晶粒，提高回火稳定性，防止第二类回火脆性。按淬透性大小可分三类：

钢的分类、执行标准、牌号、主要特点和用途

钢的分类、执行标准、牌号、主要特点和用途整理：傅登兵钢是指以铁为主要元素、含碳量一般在2%以下并含有其他元素的材料。

中华人民共和国国家标准“钢分类”（GB/T13304-1999）参照采用国际标准，对钢的分类做出了具体的规定。

该标准第一部分规定了按照化学成分对钢进行分类的基本原则，将钢分为非合金钢、低合金钢和合金钢三大类，并且规定了非合金钢、低合金钢和合金钢中合金元素的含量的基本界限值。

该标准第二部分规定了非合金钢、低合金钢和合金钢按主要质量等级、主要性能及使用特性分类的基本原则和要求。

根据分类目的的不同，可以按照不同的方法对钢进行分类。

常用的分类方法有：按冶金方法分类、按化学成分分类、按冶金质量分类、按金相组织分类、按使用加工方法和按用途分类。

1. 按冶金方法分类根据冶炼方法和冶炼设备的不同，钢可以分为电炉钢、平炉钢和转炉钢三大类。

按炉衬材料的不同每大类又可分为碱性和酸性两类。

电炉钢还可以分为电弧炉钢、感应炉钢、真空感应炉钢和电渣炉钢等。

转炉钢还可以分为底吹、侧吹、顶吹和纯氧吹炼等转炉钢。

平炉钢多为碱性，平炉钢由于冶炼时间长、能耗高，正在逐步被淘汰。

按脱氧程度和浇注制度的不同可分为沸腾钢、半镇静钢、镇静钢和特殊镇静钢，在表1中分别用（F）、（b）、（Z）和（TZ）表示冶炼时钢的脱氧方法。

沸腾钢为脱氧不完全的钢，在冶炼后期，钢中不加脱氧剂（如硅、铝等），浇注时钢液在钢锭模内产生沸腾现象（气体逸出）。

这类钢的特点是钢中含硅量很低，标准规定含硅量不高于0.07%，这类钢的优点是钢的收得率高，生产成本低，表面质量和深冲性能好。

缺点是钢的杂质多，成分偏析较大，因而性能不均匀。

镇静钢是完全脱氧的钢，浇注时钢液镇静不沸腾。

钢的组织致密，偏析小，质量均匀。

合金钢一般都是镇静钢。

半镇静钢是脱氧较完全的钢。

脱氧程度介于沸腾钢和镇静钢之间，浇注时有沸腾现象，但与沸腾钢相比较，沸腾现象较弱。

这类钢具有沸腾钢和镇静钢某些优点。

常用合金钢的定义、分类、编号及应用

常用合金钢的定义、分类、编号及应用合金钢分类所谓合金钢，即在碳钢的基础上加入一些合金元素，比如Si、Mn、W、V、Ti、Cr、Ni、Mo等，能够改善钢的强度、韧性、淬透性、可焊接性等性能。

合金钢可按照合金元素含量进行分类，而在工业生产生活中，合金钢会被具体地用到特定的行业，按照用途进行分类也很常见。

1、按照合金元素含量多少分类低合金钢：合金总量低于5%；中合金钢：合金总量为5~10%；高合金钢：合金总量高于10%。

2、按照用途分类合金结构钢：低合金结构钢(也称普通低合金钢)；合金渗碳钢、合金调质钢、合金弹簧钢；滚珠轴承钢合金工具钢：合金刃具钢(含低合金刃具钢、高速钢)；合金模具钢(含冷模具钢、热模具钢)；量具用钢特殊性能钢：不锈钢、耐热钢、耐磨钢等。

3、合金钢编号1）低合金高强度结构钢其牌号由代表屈服点的汉语拼音字母（Q）、屈服极限数值、质量等级符号（A、B、C、D、E）三个部分按顺序排列。

例如Q390A，表示屈服强度σs＝390N/mm2、质量等级A的低合金高强度结构钢。

2）合金结构钢其牌号由“两位数字十元素符号+数字”三部分组成。

前面两位数字代表钢中平均碳质量分数的万倍，元素符号表示钢中所含的合金元素，元素符号后面数字表示该元素的平均质量分数的百倍。

合金元素的平均质量分数＜1.5%时，一般只标明元素而不标明数值；当平均质量分数≥1.5％、≥2.5％、≥3.5%，…时，则在合金元素后面相应地标出2， 3，4，…。

例如40Cr，其平均碳的质量分数Wc=0.4％，平均铬的质量分数WCr＜1.5％。

如果是高级优质钢，则在牌号的末尾加“A”。

例如38CrMoAlA钢，则属于高级优质合金结构钢。

3）滚动轴承钢在牌号前面加“G”(“滚”字汉语拼音的首位字母)，后面数字表示铬的质量分数的千倍，其碳的质量分数不标出。

例如GCr15钢，就是平均铬的质量分数WCr＝1.5％的滚动轴承钢。

铬轴承钢中若含有除铬外的其它合金元素时，这些元素的表示方法同一般的合金结构钢。

合金钢含量分类

还不了解合金钢？一文来了解不同含量的合
金钢
合金钢是由铁、碳和其他元素（如钼、锰、铬等）组成的合金。

它拥有比普通钢更高的硬度、强度和抗腐蚀性，同时也更加耐磨。

其中，合金钢的含量会对其性能有不同的影响。

下面我们来了解不同含
量的合金钢。

1. 低合金钢（含量小于5%）
这类型的合金钢在硬度、强度和韧性等方面都比较适中，因此被
广泛用于汽车、航空和航天工业。

另外，在制造锅炉、管道等大型设
备时也常用低合金钢。

2. 中合金钢（含量5%-10%）
这一类合金钢的硬度和强度相比低合金钢有所提高，因此被广泛
用于制造机械设备、发动机和轴承等。

它也被用来制造一些特殊材料，如高速钢和热处理钢等。

3. 高合金钢（含量大于10%）
这一类合金钢的含量非常高，因此它拥有极高的硬度和强度，而
且在高温环境下失去的强度也比其他合金钢要少。

因此，高合金钢在
制造耐高温零件时被广泛使用，如航天器和核反应堆。

总之，合金钢的含量对其性能有很大影响，我们可以根据自己的需求选择不同含量的合金钢。

低温钢材质代号

低温钢材质代号低温钢材主要用于在极低温度条件下的一些特殊场合，比如在液氮、液氧、液氢等低温介质中工作的设备。

低温钢可以分为碳素低温钢、低合金钢和高合金钢三类。

以下是三类低温钢材的代号及其主要特点。

一、碳素低温钢1. GB/T 5310-2008 20G20G是一种用于低温设备的中碳钢。

其主要特点是具有高强度和良好的加工性能，但抗腐蚀性较差。

2. GB/T 8163-2008 10#、20#10#、20#钢是一种广泛应用于低温场合的碳素钢。

其主要特点是价格低廉，可焊性和加工性能好，适用于制造一些简单的低温设备和管道。

3. GB/T 18984-2003 Q235NHQ235NH钢是一种具有高强度的低碳素钢。

其主要特点是优异的低温韧性和抗冲击性，适用于制造低温压力容器、管道和冷却器等设备。

二、低合金钢1. GB/T 5313-2010 09MnNiDR09MnNiDR钢是一种具有高强度和优异的低温韧性的中碳低合金钢。

其主要特点是可焊性和加工性能好，适用于制造低温压力容器和管道等设备。

2. GB/T 3531-2008 16MnDR、15MnNiDR16MnDR和15MnNiDR钢是一种广泛应用于低温场合的低合金钢。

其主要特点是抗腐蚀性好，低温韧性优异，适用于制造低温压力容器、管道和冷却器等设备。

3. GB/T 8163-2008 16Mn、15CrMo、12CrMo、10CrMo910这几种钢材是一种适用于低温场合的低合金钢。

其主要特点是抗腐蚀性好，强度高，适用于制造低温压力容器、管道和冷却器等设备。

三、高合金钢1. GB/T 19189-2003 06Ni9DR06Ni9DR钢是一种具有优异的低温韧性和抗冲击性的钢材。

其主要特点是耐蚀性好，适用于制造低温压力容器和管道等设备。

2. GB/T 4239-2019 00Cr19Ni10、06Cr19Ni1000Cr19Ni10、06Cr19Ni10钢是一种具有良好的耐蚀性和优异的低温韧性的不锈钢。

低合金钢及合金钢分类特点

第七章低合金钢与合金钢精品PPT课件

低合金钢及合金钢分类

钢的分类、执行标准、牌号、主要特点和用途

《低合金钢和合金钢》课件

合金 钢

合金钢的种类

低合金钢定义

低合金钢中合金钢高合金钢

(完整版)低合金钢与合金钢

第六章 低合金钢与合金钢-《金属材料与热处理》中职通用第七版

合金钢分类

普通低合金钢

型钢的种类

合金钢的分类及特性

低合金钢与合金钢的区别

低合金钢与合金钢的分类.

钢的分类、执行标准、牌号、主要特点和用途

常用合金钢的定义、分类、编号及应用

合金钢含量分类

低温钢材质代号

合金钢

第六章低合金钢与合金钢-《金属材料与热处理》中职通用第七版
