单电源运放与滤波电路
使用单电源的运放交流放大电路(含同相和反相输入式)教学教材
使用单电源的运放交流放大电路(含同相和反相输入式)使用单电源的运放交流放大电路在采用电容耦合的交流放大电路中，静态时，当集成运放输出端的直流电压不为零时，由于输出耦合电容的隔直流作用，放大电路输出的电压仍为零。
所以不需要集成运放满足零输入时零输出的要求。
因此，集成运放可以采用单电源供电，其-VEE端接"地"(即直流电源负极)，集成运放的+Vcc端接直流电源正极，这时，运放输出端的电压V0只能在0～+Vcc之间变化。
在单电源供电的运放交流放大电路中，为了不使放大后的交流信号产生失真，静态时，一般要将运放输出端的电压V0设置在0至+Vcc值的中间，即V0=+Vcc／2。
这样能够得到较大的动态范围；动态时，V0在+Vcc／2值的基础上，上增至接近+Vcc 值，下降至接近0V，输出电压uo的幅值近似为Vcc／2。
图3请见原稿1．2．1 单电源同相输入式交流放大电路图3是使用单电源的同相输入式交流放大电路。
电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。
所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。
放大电路的电压增益为放大电路的输入电阻Ri=R1／R2／rif≈R1／R2，放大电路的输出电阻R0=r0f≈0。
1．2．2 单电源反相输入式交流放大电路图4是使用单电源的反相输入式交流放大电路。
电源V cc通过R1和R2分压，使运放同相输入端电位为了避免电源的纹波电压对V+电位的干扰，可以在R2两端并联滤波电容C3，消除谐振；由于C1隔直流，使RF引入直流全负反馈。
所以，静态时，运放输出端的电压V0=V-≈V+=+Vcc／2；C1通交流，使RF引入交流部分负反馈，是电压并联负反馈。
放大电路的电压增益为放大电路的输入电阻Ri≈R，放大电路的输出电阻R0=r0f≈0。
2 运放交流放大电路的设计在设计单级运放交流放大电路时，(1)选择能够满足使用要求的集成运算放大器。
单电源运放电路
单电源运放电路
单电源运放电路是一种常见的电路设计，常用于需要单电源供电的应用中。
与双电源运放电路相比，单电源运放电路只需一种电源电压，更加简单且经济。
本文将介绍单电源运放电路的基本原理和常见应用。
单电源运放电路的基本原理是通过一个供电电源，将运放的非反相输入端接地，反相输入端通过电阻和电容网络与电源相连，从而实现幅值放大和信号的运算。
在单电源运放电路中，由于电源电压范围的限制，输出信号的幅值可能受到一定的限制。
单电源运放电路的常见应用包括放大电路、滤波电路、积分电路和微分电路等。
在放大电路中，单电源运放电路可以将输入信号放大到更高的幅值，以满足特定应用的要求。
滤波电路利用单电源运放电路的特性，可以消除输入信号中的高频干扰，实现信号的滤波效果。
积分电路和微分电路则利用单电源运放电路对输入信号进行积分和微分运算，广泛应用于信号处理和控制系统中。
为了实现更好的性能，单电源运放电路通常需要采取一些措施来解决电源电压范围限制带来的问题。
例如，可以通过添加偏置电路来保证输出信号的偏置电压正确，以避免信号失真。
此外，还可以采用电源电压稳压器来提供稳定的电源电压，以保证电路的正常工作。
总之，单电源运放电路是一种简单且经济的电路设计，常用于单电源供电的应用中。
通过合理的设计和措施，可以实现信号的放大、滤波、积分和微分等功能，满足不同应用的要求。
常见运放滤波电路
滤波电路这节非常深入地介绍了用运放组成的有源。
在很多情况中，为了阻挡由于虚地引起的直流电平，在运放的输入端串入了电容。
这个电容实际上是一个高通滤波器，在某种意义上说，像这样的运放电路都有这样的电容。
设计者必须确定这个电容的容量必须要比电路中的其他电容器的容量大100 倍以上。
这样才可以保证电路的幅频特性不会受到这个输入电容的影响。
如果这个滤波器同时还有放大作用，这个电容的容量最好是电路中其他电容容量的1000 倍以上。
如果输入的信号早就包含了VCC/2 的直流偏置，这个电容就可以省略。
这些电路的输出都包含了VCC/2 的直流偏置，如果电路是最后一级，那么就必须串入输出电容。
这里有一个有关滤波器设计的协定，这里的滤波器均采用单电源供电的运放组成。
滤波器的实现很简单，但是以下几点设计者必须注意：1. 滤波器的拐点(中心)频率2. 滤波器电路的增益3. 带通滤波器和带阻滤波器的的Q值4. 低通和高通滤波器的类型(Butterworth 、Chebyshev、Bessell)不幸的是要得到一个完全理想的滤波器是无法用一个运放组成的。
即使可能，由于各个元件之间的负杂互感而导致设计者要用非常复杂的计算才能完成滤波器的设计。
通常对波形的控制要求越复杂就意味者需要更多的运放，这将根据设计者可以接受的最大畸变来决定。
或者可以通过几次实验而最终确定下来。
如果设计者希望用最少的元件来实现滤波器，那么就别无选择，只能使用传统的滤波器，通过计算就可以得到了。
3．1 一阶滤波器一阶滤波器是最简单的电路，他们有20dB 每倍频的幅频特性3．1．1 低通滤波器典型的低通滤波器如图十三所示。
图十三3．1．2 高通滤波器典型的高通滤波器如图十四所示。
图十四3．1．3 文氏滤波器文氏滤波器对所有的频率都有相同的增益，但是它可以改变信号的相角，同时也用来做相角修正电路。
图十五中的电路对频率是F 的信号有90 度的相移，对直流的相移是0度，对高频的相移是180度。
【非常好】第2章-运放参数与有源滤波器解析
有时运放给出输入阻抗参数，包括输入电阻与电容，例如MCP601的差 模输入阻抗ZDIFF=1013||3（Ω||pF），共模输入阻抗ZCM=1013||6（Ω||pF）
10. 输出电阻
运放的输出电阻总是比输入电阻小，因此可以起到隔离阻抗的作用， 运放参数中一般不给出输出电阻参数。一般规律是闭环增益越大，则输出 电阻越小。虽然没有输出电阻参数，但可以利用手册中给出的满摆幅输出 电压中的负载条件确定运放的负载能力。
11. 电源电压与电流
运放工作需要在VDD引脚与VSS引脚之间加电源电压，通常，运放数 据手册上给出一个电源电压范围，例如AD620的电源电压为±2.3V~±18V。 电源电流是在无负载情况下的运放电流。
12. 温度范围
运放的参数一般是在某指定温度下的参数，例如室温25℃。
运放的工作温度范围，是指运放可以基本保证性能，而且不损坏的温度。
输入偏置电流通过输入端连接的外电阻起作用，例如，如果运放外引脚的电阻 为100k，输入偏置电流为100nA，则在外电阻上将有10mV的压降，该压降就像在输 入端加一个误差电压源，误差电压源的电压被放大，引起输出误差。对于CMOS输入 结构运放来说，若输入偏置电流为100pA，则100k电阻上的压降只有10μV，在大部 分情况下，该压降可以忽略。
CMRR（dB）=20log（ΔVCM/ΔV）
这里 ΔV是共模抑制等效的输入误差CMRRERROR，ΔVCM是共模输 入电压的变化。
一般情况下，共模抑制比的范围为45dB~90dB。例如，运放共模抑制 比为80dB，则当输入3V的共模电压时，等效共模输入误差CMRRERROR 为0.3mV。
常见运放滤波电路
。示所四十图如器波滤通高的型典 器波滤通高 2�1�3
三十图
。分部叠重不的器波滤个两这是将 性特 过通的器波滤阻带于对�分部叠交的器波滤个两这是将性特过通的器波滤 通带于对。来起连串器波滤通低和器波滤通高用要需就器波滤阻带者或通带的 宽很个一现实要需果如 。值 Q 的高常非有器波滤阻带和通带的用常通们我 。调微些一做上础基的器波滤 htrowrettuB 在能只器波滤 llesseB 和 vehsybehC �率频点拐出算计的确准以可器波滤 htrowrettuB 有只道知要须必 。化变间之器波滤 vehsybehC 和 htrowrettuB 在器波滤使们他且而 �值 Q 的们 他整调来件元的同相用使器波滤阻带和通带的成组构结扑拓个一同的常通 。性特频幅的频倍每 Bd04 有器波滤阶二

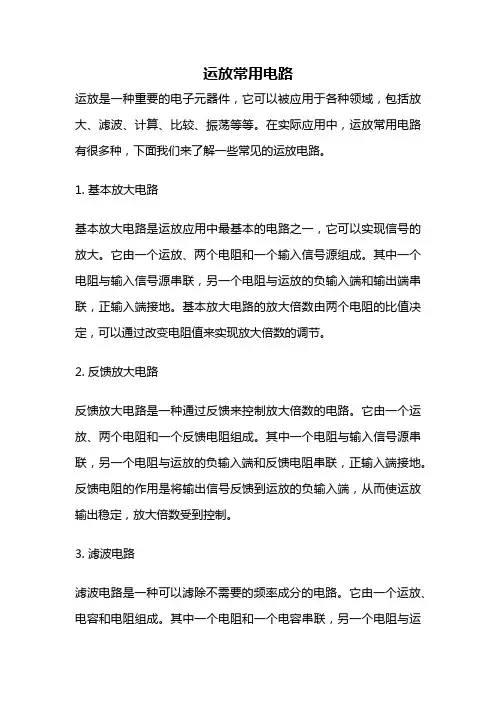

运放常用电路
运放常用电路运放是一种重要的电子元器件，它可以被应用于各种领域，包括放大、滤波、计算、比较、振荡等等。
在实际应用中，运放常用电路有很多种，下面我们来了解一些常见的运放电路。
1. 基本放大电路基本放大电路是运放应用中最基本的电路之一，它可以实现信号的放大。
它由一个运放、两个电阻和一个输入信号源组成。
其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。
基本放大电路的放大倍数由两个电阻的比值决定，可以通过改变电阻值来实现放大倍数的调节。
2. 反馈放大电路反馈放大电路是一种通过反馈来控制放大倍数的电路。
它由一个运放、两个电阻和一个反馈电阻组成。
其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和反馈电阻串联，正输入端接地。
反馈电阻的作用是将输出信号反馈到运放的负输入端，从而使运放输出稳定，放大倍数受到控制。
3. 滤波电路滤波电路是一种可以滤除不需要的频率成分的电路。
它由一个运放、电容和电阻组成。
其中一个电阻和一个电容串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。
滤波电路可以分为低通滤波电路和高通滤波电路两种，具体的滤波效果取决于电容和电阻的数值。
4. 比较电路比较电路是一种可以比较两个输入信号大小的电路。
它由一个运放、两个输入信号和一个参考电压源组成。
其中一个输入信号与参考电压源相比较，另一个输入信号与运放的正输入端相连。
当参考电压大于输入信号时，输出为正电压；当参考电压小于输入信号时，输出为负电压。
5. 振荡电路振荡电路是一种可以产生周期性信号的电路。
它由一个运放、电容和电阻组成。
其中一个电容和一个电阻串联，另一个电阻与运放的正输入端和输出端串联，负输入端接地。
振荡电路可以分为正弦波振荡电路和方波振荡电路两种，具体的振荡频率和波形取决于电容和电阻的数值。
以上是常见的五种运放常用电路，它们都有各自不同的应用场景和特点。
在实际应用中，我们可以根据需要选择不同的运放电路来实现特定的功能。
3运算放大器有源滤波电路
掉,
ω＜ωl的信号被高通滤波电路滤掉, 只有当ωl＜ω＜ωh时信
号才能通过, 显然, ωh＞ωl才能组成带通电路。图7 - 30(b)为一 个低通滤波电路和一个高通滤波电路“并联”组成的带阻滤波 电路, ω＜ωh信号从低通滤波电路中通过, ω＞ωl的信号从高通滤 波电路通过, 只有ωh＜ω＜ωl的信号无法通过, 同样, ωh＜ωl才能 组成带阻电路。
含运放的有源滤波电路
一、基本概念
1、滤波器：即为能从输入信号中选出有频率的信号使其顺利通 过，而将无用频率的信号加以抑制或衰减的电子电路叫做滤波器。
2、滤波器的分类：由采用元件的不同可分为无源滤波器和有源 滤波器。无源滤波器即为由无源元件 R、L、C组成；有源滤波器由 有源器件如集成运放和RC网络组成。由所能通过的频率范围，又可 分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器四种。
10
Q=0.707
- 20
- 30 - 40
40dB/十倍频
0.1 0.2 0.3 0.5 1
2
3
5
f/fL
含运放的有源滤波电路
四、 带通滤波电路和带阻滤波电路
将截止频率为ωh的低通滤波电路和截止频率为ωl的高通滤
波电路进行不同的组合, 就可获得带通滤波电路和带阻滤波电
路。如图7 - 30(a)所示, 将一个低通滤波电路和一个高通滤波电 路“串接”组成带通滤波电路, ω＞ωh的信号被低通滤波电路滤
带通滤波和带阻滤波的典型电路
含运放的有源滤波电路
. .
20lg
Au Auo
dB
0 -3
Q增大
1
BW
f/f0
)
1 1 jRC
Ui
带通滤波器电路及参数的确定
图1所示是一个多路负反馈二阶有源带通滤波器，它使用单个通用运算放大器（通用运放）接成单电源供电模式，易于实现。
它的上限截止频率和下限截止频率可以非常近，具有非常很强的频率选择性。
令C1=C2=C，Req是R1和R2并联的值。
品质因数Q等于中心频率除以带宽，Q = fC/BW。
由式可以看出可以通过让R3的值远大于Req来获得大的Q值
Q值越大，频率选择性越好，带宽越小。
反之则反。
令中心频率为fc，则计算公式如下：
其中
关于本有源带通滤波器电路的详细论述及PSPICE仿真结果请访问：
有源带通滤波器
借助本工具软件，您可以：
输入增益GAIN，带宽BW，中心频率F，电容值C，计算有源带通滤波器电阻值R1,R2,R3：
另外关于PWM的低通滤波可以参考《德州仪器高性能单片机和模拟期间》。
单电源运放电路
单电源运放电路一、概述单电源运放电路是指在电路中只有一个正电源，没有负电源的情况下使用的运放电路。
这种电路常见于便携式设备中，因为它可以减小设备体积和成本。
二、单电源运放的特点1. 只有一个正电源，没有负电源。
2. 输出信号不能超过正电源和地之间的范围。
3. 不能直接连接负载。
三、解决单电源运放的问题1. 偏置电压：由于单电源运放没有负电源，会导致输出信号出现偏置。
解决方法是添加偏置网络或使用带有输入偏置的运放。
2. 输出信号范围：由于输出信号不能超过正电源和地之间的范围，需要添加一个参考电压来限制输出范围。
3. 直接连接负载：由于单电源运放不能直接连接负载，需要添加一个耦合器来隔离直流偏置并提供交流通路。
四、常用的单电源运放配置1. 非反向比例放大器：将输入信号乘以一个系数并输出。
常用于音频处理和传感器接口等应用。
2. 反向比例放大器：将输入信号取反并乘以一个系数并输出。
常用于信号放大和电压调节等应用。
3. 滤波器：将输入信号通过一个滤波器并输出。
常用于音频处理和信号处理等应用。
五、单电源运放的优缺点1. 优点：（1）体积小，成本低。
（2）适合便携式设备。
（3）易于设计和实现。
2. 缺点：（1）输出范围受限制。
（2）偏置电压会影响精度。
（3）不能直接连接负载。
六、应用案例单电源运放常见于便携式设备中，如移动电话、MP3播放器等。
以移动电话为例，它需要使用单电源运放来处理音频信号并驱动扬声器。
在这种情况下，单电源运放可以减小设备体积和成本，并提供高品质的音频输出。
七、总结单电源运放是一种适合便携式设备的运放电路，它具有体积小、成本低等优点。
但是它也存在着输出范围受限制、偏置电压会影响精度等缺点。
在设计单电源运放电路时需要注意解决这些问题，并根据具体应用需求选择合适的电路配置。
电路基础原理运算放大器的放大与滤波作用
电路基础原理运算放大器的放大与滤波作用电路基础原理是电子学的基础，而运算放大器作为电路中的重要组成部分，在电子技术中发挥着重要的作用。
本文将介绍运算放大器的放大和滤波作用。
运算放大器是一种电子放大器，具有高增益和低失真的特性。
它通常由一个差动输入级、一个差动放大级和一个输出级组成。
差动输入级能够提供高共模抑制比，差动放大级能够提供高增益，输出级能够提供较大的输出电流。
这样的结构使得运算放大器能够将输入信号进行放大，同时还能够消除输入中的共模干扰。
运算放大器的放大作用在很多电路中得到应用。
在信号处理中，运算放大器可以将输入信号放大到合适的幅度，以满足后续电路的需求。
例如，在音频放大器中，运算放大器可以将微弱的声音信号放大到足够大的幅度，以驱动扬声器发出声音；在测量仪器中，运算放大器可以放大微小的传感器信号，以便进行准确的测量。
此外，运算放大器还可以实现滤波功能。
滤波是将特定频率范围的信号从混合的信号中分离出来的过程。
运算放大器可以通过正确选择电容和电阻的参数来实现滤波的功能。
根据不同的滤波需求，可以设计出低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型的电路。
例如，当需要从输入信号中滤除高频噪声时，可以使用低通滤波器。
低通滤波器的基本原理是通过将高频信号分流到地，只传递低频信号。
通过在运算放大器的输入端串联一个电容，可以实现低通滤波的效果。
类似地，当需要滤除低频噪声时，可以使用高通滤波器。
带通滤波器则可以将指定频率范围内的信号通过，而滤除其他频率范围的信号。
带阻滤波器则是将指定频率范围内的信号屏蔽掉。
通过将运算放大器与滤波器相结合，可以实现更复杂的电路功能。
例如，可以使用运算放大器与多个滤波器级联来实现多级滤波器，以获得更加精确的滤波效果。
此外，运算放大器也可以与其他电子元件相结合，如电容、电感等，来实现更加多样化的滤波特性。
总之，电路基础原理中的运算放大器具有放大和滤波的作用。
它能够将输入信号放大到合适的幅度，并可以通过滤波器来滤除不需要的信号成分。
运放低通滤波电路
运放低通滤波电路
运放低通滤波电路是一种常用的滤波电路，它是利用运放的运算能力进行信号处理的一种电路。
低通滤波器的作用是滤除高频信号，只保留低频信号，常用于音频、视频等信号的处理。
运放低通滤波电路的基本结构是由一个运放、若干个电阻、一个电容和一个输出负载组成的。
电阻和电容形成了一个低通滤波器，运放作为放大器和补偿器，能够起到提高放大器增益和消除滤波器带宽偏差的作用。
在这个电路中，输入信号经过电容和输入电阻进入运放，运放放大后经过输出电阻输出。
输出信号经过负载电阻后，即可获得所需的低通滤波输出信号。
运放低通滤波电路的优点是输入阻抗高、输出阻抗低、增益稳定、滤波效果好。
电容和电阻的选择会影响滤波器的截止频率，而运放的选择会影响滤波器的增益和失真程度。
需要注意的是，在使用运放低通滤波电路时，要注意电容和电阻的选取，避免带宽偏差过大而影响滤波效果。
同时，输入端也要避免干扰信号的接入，以保证输出信号的质量。
总之，运放低通滤波电路是一种简单而实用的滤波电路，适用于音频、视频等信号的处理。
通过选择适当的元器件和调整电路参数，可以获得所需的滤波效果。
使用单电源的运放交流放大电路
使用单电源的运放交流放大电路在采用电容耦合的交流放大电路中，静态时，当集成运放输出端的直流电 压不为零时，由于输出耦合电容的隔直流作用，放大电路输出的电压仍为零。
所 以不需要集成运放满足零输入时零输出的要求。
因此，集成运放可以采用单电源 供电，其-VEE 端接"地"（即直流电源负极），集成运放的+Vcc 端接直流电源正极， 这时，运放输出端的电压 V0只能在0〜+Vcc 之间变化。
在单电源供电的运放交 流放大电路中，为了不使放大后的交流信号产生失真， 静态时，一般要将运放输 出端的电压V0设置在0至+Vcc 值的中间，即V0=+Vcc/2。
这样能够得到较大的 动态范围；动态时，V0在+Vcc /2值的基础上，上增至接近+Vcc 值，下降至接 近0V,输出电压uo 的幅值近似为Vcc /2。
图3请见原稿Q +VocRi1. 2. 1单电源同相输入式交流放大电路图3是使用单电源的同相输入式交流放大电路。
电源 Vcc 通过R1和R2 分压，使运放同相输入端电位由于 C 隔直流，使RF 引入直流全负反馈。
所以， 静态时运放输出端的电压 V0=V-~V+=+Vc /2; C 通交流，使RF 引入交流部分负 反馈，是电压串联负反馈。
放大电路的电压增益为放大电路的输入电阻 Ri=R1/R2/rif ~R 1/R2,放大电路的输出电阻 R0=r0f 〜0。
1. 2. 2单电源反相输入式交流放大电路图4是使用单电源的反相输入式交流放大电路。
电源V cc 通过R1和R 2 分压，使运放同相输入端电位 SEf ，为了避免电源的纹波电压对V+电位的干扰，可以在R2两端并联滤波电容C3,消除谐振；由于C1隔 直流，使RF 引入直流全负反馈。
所以，静态时，运放输出端的电压V0=V-~V+=+Vcc+ l> 22k« 订C 1 出（MWr ______________ t+10 10HF工图3单电源同相输入成交流敝大电路/2; C1通交流，使RF 引入交流部分负反馈，是电压并联负反馈。
运放的供电滤波
运放的供电滤波运放的供电滤波是运放电路设计中非常重要的一个环节，它可以有效地抑制电源噪声和防止电路中的振荡，从而提高运放电路的性能和稳定性。
下面将详细介绍运放的供电滤波原理、方法和实践。
一、运放供电滤波原理运放的供电滤波主要是通过在电源和地之间添加滤波器来实现的。
滤波器的作用是减小电源电压的波动和噪声，同时防止电路中的振荡。
根据频率响应的不同，滤波器可以分为低通滤波器、高通滤波器和带通滤波器。
在运放供电中，一般使用低通滤波器来抑制高频噪声。
二、运放供电滤波方法1.电源退耦滤波电源退耦滤波是在运放的电源和地之间添加一个由电阻、电容和电感组成的滤波器，以减小电源电压的波动和噪声。
其中，电容可以滤除高频噪声，电感可以滤除低频噪声。
1.电源内阻滤波电源内阻滤波是在运放的电源和地之间添加一个低阻抗的电源内阻滤波器，以减小电源内阻对电路性能的影响。
该方法可以有效地抑制电源内阻引起的噪声和振荡。
1.频率补偿滤波频率补偿滤波是在运放的输出端添加一个由电阻、电容和电感组成的滤波器，以减小电路中的振荡。
该方法可以通过调整滤波器的参数来优化电路的频率响应，从而提高电路的稳定性和性能。
三、运放供电滤波实践在进行运放供电滤波时，需要考虑以下几个因素：1.确定滤波器的类型和参数：根据运放电路的具体要求和实际情况，选择合适的滤波器类型和参数。
例如，对于高频噪声，可以选择低通滤波器；对于低频噪声，可以选择高通滤波器等。
2.3.选择合适的元件：选择合适的电阻、电容和电感元件，以保证滤波器的性能和稳定性。
例如，选择低阻抗的电源内阻滤波器可以有效地抑制电源内阻引起的噪声和振荡等。
4.5.合理布局：在电路板布线时，需要合理布局滤波器的位置，以保证滤波器的效果。
例如，将滤波器靠近运放的电源和地引脚放置，可以减小电源和地之间的距离，从而减小噪声和振荡的影响。
6.7.调试与优化：在进行电路调试时，需要对滤波器进行优化，以保证电路的性能和稳定性。
运放直流放大电路单电源电路
运放直流放大电路单电源电路下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!运放直流放大电路单电源电路1. 介绍运放直流放大电路是一种常用的电子电路元件，用于信号放大和滤波等应用。
差分放大电路 单电源
差分放大电路单电源差分放大电路单电源是一种常用的电路，可以将两个输入信号的差值放大，同时抑制共模信号，从而提高电路的抗干扰能力。
本文将从电路原理、设计方法和应用实例等方面介绍差分放大电路单电源的相关知识。
一、电路原理差分放大电路单电源由两个运算放大器组成，如图1所示。
其中，运放A1和A2构成差动放大器，输入信号为V1和V2，输出为差分信号Vout。
运放A3为缓冲放大器，将Vout信号放大输出。
差分放大电路单电源的原理是利用差动放大器对于共模信号的抑制作用，将两个输入信号的差值放大。
在理想情况下，差动放大器对于共模信号的抑制作用可以达到无限大，从而实现完美的差分放大。
二、设计方法差分放大电路单电源的设计方法包括增益计算、电源选择和滤波器设计等方面。
1. 增益计算差分放大电路单电源的增益计算方法如下：G = -Rf/Rin其中，G为电路的增益，Rf为反馈电阻，Rin为输入电阻。
2. 电源选择差分放大电路单电源需要选择合适的电源电压，以保证运放工作在稳定的工作区域。
3. 滤波器设计差分放大电路单电源需要设计合适的滤波器，以滤除高频噪声和低频杂波，提高电路的抗干扰能力。
三、应用实例差分放大电路单电源广泛应用于各种测量和控制系统中，如温度测量、压力测量、振动测量等。
以温度测量为例，差分放大电路单电源可以将两个温度传感器的输出信号进行差分放大，从而得到温度差值。
此外，差分放大电路单电源还可以抑制共模噪声，提高测量系统的精度和稳定性。
四、总结差分放大电路单电源是一种常用的电路，可以将两个输入信号的差值放大，同时抑制共模信号，从而提高电路的抗干扰能力。
差分放大电路单电源的设计方法包括增益计算、电源选择和滤波器设计等方面。
差分放大电路单电源广泛应用于各种测量和控制系统中，具有重要的应用价值。
运放7大经典电路分析
运放7大经典电路分析1运放在有源滤波中的应用上图是典型的有源滤波电路（赛伦-凯电路，是巴特沃兹电路的一种）。
有源滤波的好处是可以让大于截止频率的信号更快速的衰减，而且滤波特性对电容、电阻的要求不高。
该电路的设计要点是：在满足合适的截止频率的条件下，尽可能将R233和R230的阻值选一致，C50和C201的容量大小选取一致（两级RC电路的电阻、电容值相等时，叫赛伦凯电路），这样就可以在满足滤波性能的情况下，将器件的种类归一化。
其中电阻R280是防止输入悬空，会导致运放输出异常。
滤波最常用的3种二阶有源低通滤波电路为：巴特沃兹，单调下降，曲线平坦最平滑；巴特沃兹低通滤波中用的最多的是赛伦凯乐电路，即仿真的该电路。
一个滤波器，要知道其截至频率是多少，或者能写出传递函数和频率响应也可以。
如果该滤波器还有放大功能，要知道该滤波器的增益是多少。
当两级RC电路的电阻、电容值相等时，叫赛伦凯电路，在二阶有源电路中引入一个负反馈，目的是使输出电压在高频率段迅速下降。
二阶有源低通滤波电路的通带放大倍数为 1+Rf/R1 ，与一阶低通滤波电路相同；截止频率为注明，m的单位为欧姆， N的单位为 u 所以计算得出截止频率为切比雪夫，迅速衰减，但通带中有纹波；贝塞尔（椭圆），相移与频率成正比，群延时基本是恒定。
2运放在电压比较器中的应用电压比较上图是典型信号转换电路，将输入的交流信号，通过比较器LM393，将其转化为同频率的方波信号（存在反相，让软件处理一下就可以），该电路在交流信号测频中广泛使用。
该电路实际上是过零比较器和深度放大电路的结合。
将输出进行（1+R292/R273）倍的放大，放大倍数越高，方波的上升边缘越陡峭。
该电路中还有一个关键器件的阻值要注意，那就是R275，R275决定了方波的上升速度。
3恒流源电路的设计如图所示，恒流原理分析过程如下：U5B（上图中下边的运放）为电压跟随器，故V1=V4;由运算放大器的虚短原理，对于运放U4A（上图中上边的运放）有：V3=V5；有以上等式组合运算得：当参考电压Vref固定为1.8V时，电阻R30为3.6,电流恒定输出0.5mA。
常见运放滤波电路
滤波电路这节非常深入地介绍了用运放组成的有源滤波器。
在很多情况中，为了阻挡由于虚地引起的直流电平，在运放的输入端串入了电容。
这个电容实际上是一个高通滤波器，在某种意义上说，像这样的单电源运放电路都有这样的电容。
设计者必须确定这个电容的容量必须要比电路中的其他电容器的容量大100 倍以上。
这样才可以保证电路的幅频特性不会受到这个输入电容的影响。
如果这个滤波器同时还有放大作用，这个电容的容量最好是电路中其他电容容量的1000 倍以上。
如果输入的信号早就包含了VCC/2 的直流偏置，这个电容就可以省略。
这些电路的输出都包含了V CC/2 的直流偏置，如果电路是最后一级，那么就必须串入输出电容。
这里有一个有关滤波器设计的协定，这里的滤波器均采用单电源供电的运放组成。
滤波器的实现很简单，但是以下几点设计者必须注意：1. 滤波器的拐点(中心)频率2. 滤波器电路的增益3. 带通滤波器和带阻滤波器的的Q值4. 低通和高通滤波器的类型(Butter worth、Chebys hev、Bessel l)不幸的是要得到一个完全理想的滤波器是无法用一个运放组成的。
即使可能，由于各个元件之间的负杂互感而导致设计者要用非常复杂的计算才能完成滤波器的设计。
通常对波形的控制要求越复杂就意味者需要更多的运放，这将根据设计者可以接受的最大畸变来决定。
或者可以通过几次实验而最终确定下来。
如果设计者希望用最少的元件来实现滤波器，那么就别无选择，只能使用传统的滤波器，通过计算就可以得到了。
3．1 一阶滤波器一阶滤波器是最简单的电路，他们有20d B 每倍频的幅频特性3．1．1 低通滤波器典型的低通滤波器如图十三所示。
图十三3．1．2 高通滤波器典型的高通滤波器如图十四所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单电源运放与滤波电路我们经常看到很多非常经典的运算放大器应用图集，但是他们都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路（图一中右）运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh和Vol。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
（参见1.3节）图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V也或者会更低。
出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail的运放，这样就消除了丢失的动态范围。
需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail的电压。
虽然器件被指明是Rail－To－Rail的，如果运放的输出或者输入不支持Rail－To－Rail，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是Rail－To－Rail。
这样才能保证系统的功能不会退化，这是设计者的义务。
1.2虚地单电源工作的运放需要外部提供一个虚地，通常情况下，这个电压是VCC/2，图二的电路可以用来产生VCC/2的电压，但是他会降低系统的低频特性。
图二R1和R2是等值的，通过电源允许的消耗和允许的噪声来选择，电容C1是一个低通滤波器，用来减少从电源上传来的噪声。
在有些应用中可以忽略缓冲运放。
在下文中，有一些电路的虚地必须要由两个电阻产生，但是其实这并不是完美的方法。
在这些例子中，电阻值都大于100K，当这种情况发生时，电路图中均有注明。
1.3交流耦合虚地是大于电源地的直流电平，这是一个小的、局部的地电平，这样就产生了一个电势问题：输入和输出电压一般都是参考电源地的，如果直接将信号源的输出接到运放的输入端，这将会产生不可接受的直流偏移。
如果发生这样的事情，运放将不能正确的响应输入电压，因为这将使信号超出运放允许的输入或者输出范围。
解决这个问题的方法将信号源和运放之间用交流耦合。
使用这种方法，输入和输出器件就都可以参考系统地，并且运放电路可以参考虚地。
当不止一个运放被使用时，如果碰到以下条件级间的耦合电容就不是一定要使用：第一级运放的参考地是虚地第二级运放的参考第也是虚地这两级运放的每一级都没有增益。
任何直流偏置在任何一级中都将被乘以增益，并且可能使得电路超出它的正常工作电压范围。
如果有任何疑问，装配一台有耦合电容的原型，然后每次取走其中的一个，观察电工作是否正常。
除非输入和输出都是参考虚地的，否则这里就必须要有耦合电容来隔离信号源和运放输入以及运放输出和负载。
一个好的解决办法是断开输入和输出，然后在所有运放的两个输入脚和运放的输出脚上检查直流电压。
所有的电压都必须非常接近虚地的电压，如果不是，前级的输出就就必须要用电容做隔离。
（或者电路有问题）1.4组合运放电路在一些应用中，组合运放可以用来节省成本和板上的空间，但是不可避免的引起相互之间的耦合，可以影响到滤波、直流偏置、噪声和其他电路特性。
设计者通常从独立的功能原型开始设计，比如放大、直流偏置、滤波等等。
在对每个单元模块进行校验后将他们联合起来。
除非特别说明，否则本文中的所有滤波器单元的增益都是1。
1.5选择电阻和电容的值每一个刚开始做模拟设计的人都想知道如何选择元件的参数。
电阻是应该用1欧的还是应该用1兆欧的？一般的来说普通的应用中阻值在K欧级到100K 欧级是比较合适的。
高速的应用中阻值在100欧级到1K欧级，但他们会增大电源的消耗。
便携设计中阻值在1兆级到10兆欧级，但是他们将增大系统的噪声。
用来选择调整电路参数的电阻电容值的基本方程在每张图中都已经给出。
如果做滤波器，电阻的精度要选择1％E－96系列（参看附录A）。
一但电阻值的数量级确定了，选择标准的E－12系列电容。
用E－24系列电容用来做参数的调整，但是应该尽量不用。
用来做电路参数调整的电容不应该用5％的，应该用1％。
基本电路2.1放大放大电路有两个基本类型：同相放大器和反相放大器。
他们的交流耦合版本如图三所示。
对于交流电路，反向的意思是相角被移动180度。
这种电路采用了耦合电容――Cin。
Cin被用来阻止电路产生直流放大，这样电路就只会对交流产生放大作用。
如果在直流电路中，Cin被省略，那么就必须对直流放大进行计算。
在高频电路中，不要违反运放的带宽限制，这是非常重要的。
实际应用中，一级放大电路的增益通常是100倍（40dB），再高的放大倍数将引起电路的振荡，除非在布板的时候就非常注意。
如果要得到一个放大倍数比较的大放大器，用两个等增益的运放或者多个等增益运放比用一个运放的效果要好的多。
图三2.2衰减传统的用运算放大器组成的反相衰减器如图4所示图四在电路中R2要小于R1。
这种方法是不被推荐的，因为很多运放是不适宜工作在放大倍数小于1倍的情况下。
正确的方法是用图5的电路。
图五在表一中的一套规格化的R3的阻值可以用作产生不同等级的衰减。
对于表中没有的阻值，可以用以下的公式计算R3＝(Vo/Vin)/(2-2(Vo/Vin))如果表中有值，按以下方法处理：为Rf和Rin在1K到100K之间选择一个值，该值作为基础值。
将Rin除以二得到RinA和RinB。
将基础值分别乘以1或者2就得到了Rf、Rin1和Rin2，如图五中所示。
在表中给R3选择一个合适的比例因子，然后将他乘以基础值。
比如，如果Rf是20K，RinA和RinB都是10K，那么用12.1K的电阻就可以得到－3dB的衰减表一图六中同相的衰减器可以用作电压衰减和同相缓冲器使用。
图六2．3加法器图七是一个反相加法器，他是一个基本的音频混合器。
但是该电路的很少用于真正的音频混合器。
因为这会逼近运放的工作极限，实际上我们推荐用提高电源电压的办法来提高动态范围。
同相加法器是可以实现的，但是是不被推荐的。
因为信号源的阻抗将会影响电路的增益。
图七2．4减法器就像加法器一样，图八是一个减法器。
一个通常的应用就是用于去除立体声磁带中的原唱而留下伴音（在录制时两通道中的原唱电平是一样的，但是伴音是略有不同的）图八2．5模拟电感图九的电路是一个对电容进行反向操作的电路，它用来模拟电感。
电感会抵制电流的变化，所以当一个直流电平加到电感上时电流的上升是一个缓慢的过程，并且电感中电阻上的压降就显得尤为重要。
图九电感会更加容易的让低频通过它，它的特性正好和电容相反，一个理想的电感是没有电阻的，它可以让直流电没有任何限制的通过，对频率是无穷大的信号有无穷大的阻抗。
如果直流电压突然通过电阻R1加到运放的反相输入端上的时候，运放的输出将不会有任何的变化，因为这个电压同过电容C1也同样加到了正相输出端上，运放的输出端表现出了很高的阻抗，就像一个真正的电感一样。
随着电容C1不断的通过电阻R2进行充电，R2上电压不断下降，运放通过电阻R1汲取电流。
随着电容不断的充电，最后运放的两个输入脚和输出脚上的电压最终趋向于虚地（Vcc/2）。
当电容C1完全被充满时，电阻R1限制了流过的电流，这就表现出一个串连在电感中电阻。
这个串连的电阻就限制了电感的Q值。
真正电感的直流电阻一般会比模拟的电感小的多。
这有一些模拟电感的限制：电感的一段连接在虚地上模拟电感的Q值无法做的很高，取决于串连的电阻R1模拟电感并不像真正的电感一样可以储存能量，真正的电感由于磁场的作用可以引起很高的反相尖峰电压，但是模拟电感的电压受限于运放输出电压的摆幅，所以响应的脉冲受限于电压的摆幅。
2．6仪用放大器仪用放大器用于需要对小电平信号直流信号进行放大的场合，他是由减法器拓扑而来的。
仪用放大器利用了同相输入端高阻抗的优势。
基本的仪用放大器如图十所示图十这个电路是基本的仪用放大电路，其他的仪用放大器也如图中所示，这里的输入端也使用了单电源供电。
这个电路实际上是一个单电源的应变仪。
这个电路的缺点是需要完全相等的电阻，否则这个电路的共模抑制比将会很低（参看文档《Op Amps for Everyone》）。
图十中的电路可以简单的去掉三个电阻，就像图十一中的电路。
图十一这个电路的增益非常好计算。
但是这个电路也有一个缺点：那就是电路中的两个电阻必须一起更换，而且他们必须是等值的。
另外还有一个缺点，第一级的运放没有产生任何有用的增益。
另外用两个运放也可以组成仪用放大器，就像图十二所示。
图十二但是这个仪用放大器是不被推荐的，因为第一个运放的放大倍数小于一，所以他可能是不稳定的，而且Vin－上的信号要花费比Vin＋上的信号更多的时间才能到达输出端。

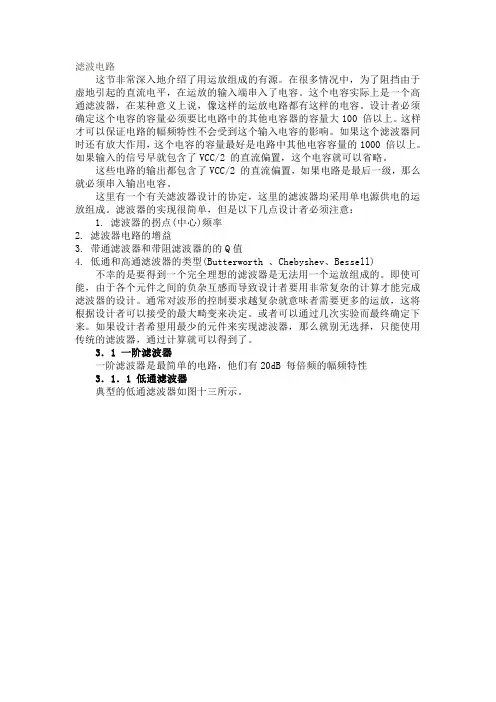

滤波电路这节非常深入的介绍了用运放组成的有源滤波器。
在很多情况中，为了阻挡由于虚地引起的直流电平，在运放的输入端串入了电容。
这个电容实际上是一个高通滤波器，在某种意义上说，像这样的单电源运放电路都有这样的电容。
设计者必须确定这个电容的容量必须要比电路中的其他电容器的容量大100倍以上。
这样才可以保证电路的幅频特性不会受到这个输入电容的影响。
如果这个滤波器同时还有放大作用，这个电容的容量最好是电路中其他电容容量的1000倍以上。
如果输入的信号早就包含了VCC/2的直流偏置，这个电容就可以省略。
这些电路的输出都包含了VCC/2的直流偏置，如果电路是最后一级，那么就必须串入输出电容。
