过滤器选型计算

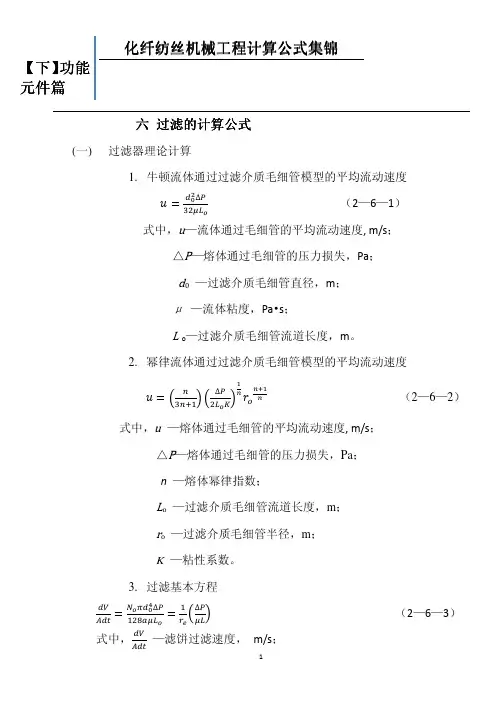

六过滤的计算公式
n —幂律指数，n≤1；
（2） 方孔筛网压力损失计算举例一
聚酯熔体流过清洁单层方孔筛网。熔体流量 Gh=250kg/h；熔体温度 285℃；熔体密度 ρ=1.17×103kg/m3；熔体幂率指数 n=0.88;
过滤筛网表面积，A =7.8×10-3m2； 筛网网丝直径，d =0.032mm；
筛网网孔间距, wൌ 0.04mm；求单层方孔筛网压力降。
式中，No—过滤层中的毛细孔数；
ε—固体颗粒层空隙率；
（2—6—27）
Ab —过滤床层总截面积，m2；
Ao—单孔毛细孔面积， m2；
ܣ
ൌ
గௗమ ସ
8
【下】功能 元件篇
化纤纺丝机械工程计算公式集锦
do—等效毛细孔直径，m；
a—迂曲毛细孔长度校正系数，a=Lo/L。
（6） 固体颗粒单位体积的孔隙内壁比表面积
ௗ
式中，P —过滤压力损失，Pa；
（2—6—5）
V—过滤量，m3；
N —过滤特征指数；
滤饼过滤（Cake Filtration） N=0 ，
标准过滤 (Standard Law) N=1.5，
中间过滤（Intermediate Law）N=1，
2
【下】功能 元件篇
化纤纺丝机械工程计算公式集锦
完全堵塞（Complete Law） N=2。
（2—6—21）
DS —筛网直径，m； ρ—熔体密度，kg/m3；
n—幂律指数，n≤1；
（4）方孔筛网压力损失计算举例二
聚酯熔体流过清洁单层方孔筛网。熔体流量 Gh=250kg/h；熔体温度 285℃；熔体密度 ρ=1.17×103kg/m3；熔体幂率指数 n=0.88;
管道压力损失计算
冷热水管道系统的压力损失无论在供暖、制冷或生活冷热水系统，管道是传送流量和热量必不可少的部分。
计算管道系统的压力损失有助于： （1） 设选择正确的管径。
（2） 设选择相应的循环泵和末端设备。
也就是让系统水循环起来并且达到热能传送目的的设备。
如果不进行准确的管道选型，会导致系统出现噪音、腐蚀（比如管道阀门口径偏小）、严重的能耗及设备的浪费（比如管道阀门水泵等偏大）等。
管道系统的水在流动时遇到阻力而造成其压力下降，通常将之简称为压降或压损。
压力损失分为延程压力损失和局部压力损失：— 延程压力损失指在管道中连续的、一致的压力损失。
— 局部压力损失指管道系统内特殊的部件，由于其改变了水流的方向，或者使局部水流通道变窄（比如缩径、三通、接头、阀门、过滤器等）所造成的非连续性的压力损失。
以下我们将探讨如何计算这两种压力损失值。
在本章节内我们只讨论流动介质为水的管道系统。
一、 延程压力损失的计算方式对于每一米管道，其水流的压力损失可按以下公式计算其中：r=延程压力损失 Pa/m Fa=摩擦阻力系数ρ=水的密度 kg/m 3v=水平均流速 m/sD=管道内径 m公式（1）延程压力损失局部压力损失管径、流速及密度容易确定，而摩擦阻力系数的则取决于以下两个方面：（1）水流方式，（2）管道内壁粗糙程度表1：水密度与温度对应值水温°C10 20 30 40 50 60 70 80 90 密度 kg/m3999.6 998 995.4 992 987.7 982.8 977.2 971.1 964.61．1 水流方式水在管道内的流动方式分为3种：—分层式，指水粒子流动轨迹平行有序（流动方式平缓有规律）—湍流式，指水粒子无序运动及随时变化（流动方式紊乱、不稳定）—过渡式，指介于分层式和湍流式之间的流动方式。
流动方式通过雷诺数（Reynolds Number）予以确定：其中：Re=雷诺数v=流速m/sD=管道内径m。
过滤器压降标准(一)
过滤器压降标准(一)过滤器压降标准什么是过滤器压降标准？•过滤器压降标准是指在过滤器工作过程中，流体通过过滤器时所产生的压力损失。
•过滤器压降标准是衡量过滤器性能优劣的重要指标之一。
影响过滤器压降的因素•过滤器的材质和结构•过滤器的尺寸和过滤介质•过滤介质的精度和厚度•过滤器的使用环境和工况过滤器压降标准的意义•合理的过滤器压降标准可以保证过滤器的正常工作，减少设备停机时间和维护成本。
•过滤器压降标准也可以作为过滤器筛选和使用的参考指标，选择合适的过滤器进行安装和替换。
过滤器压降标准测试方法1.静态压力差法：在过滤器上下游分别设置压力传感器，测量两者的压差。
2.动态压力差法：通过直接观察流体通过过滤器前后压力变化的方式，来计算压降。
3.比重法：通过比较两种不同介质通过过滤器前后的压力变化，来间接计算压降。
4.流量法：通过测量过滤器上游和下游流体的流量差异，来推算压降水平。
各行业过滤器压降标准案例1.汽车行业：液压系统过滤器的压降标准为。
2.石化行业：石脑油过滤器的压降标准为。
3.食品行业：饮用水过滤器的压降标准为。
4.医药行业：制药原料液体过滤器的压降标准为。
如何降低过滤器的压降•选择合适的过滤介质和过滤器结构，提高过滤效率。
•定期对过滤器进行清洗和更换，防止过滤介质堵塞。
•加强设备和过滤器的密封性，减少泄漏损失。
•控制流量和操作压力，避免过高的工况对过滤器造成损害。
结论过滤器压降标准是评估过滤器性能的重要指标，在不同行业有不同的要求。
为了保证过滤器的正常工作，降低维护成本，选择合适的过滤器并定期检测压降水平是必不可少的。

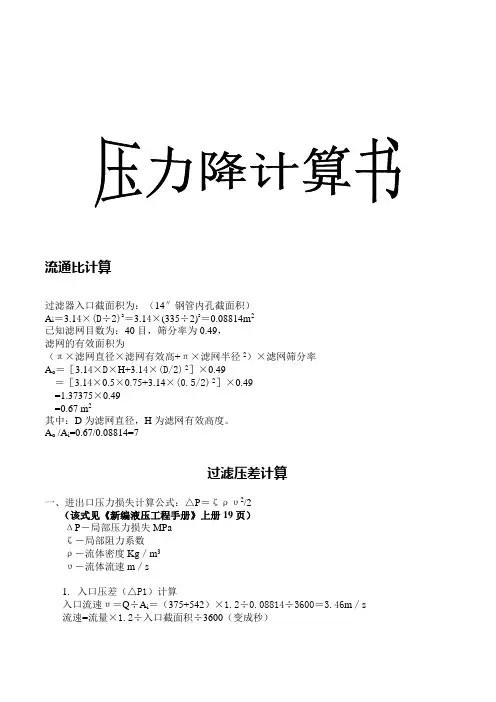

1.FPSO-F-2010AB流通比 压力降计算
流通比计算过滤器入口截面积为：（14″钢管内孔截面积）A i＝3.14×(D÷2)2＝3.14×(335÷2)2＝0.08814m2已知滤网目数为：40目，筛分率为0.49，滤网的有效面积为（π×滤网直径×滤网有效高+π×滤网半径2）×滤网筛分率A o＝［3.14×D×H+3.14×(D/2) 2］×0.49＝［3.14×0.5×0.75+3.14×(0.5/2) 2］×0.49=1.37375×0.49=0.67 m2其中：D为滤网直径，H为滤网有效高度。
A o /A i=0.67/0.08814=7过滤压差计算一、进出口压力损失计算公式：△P＝ζρυ2/2（该式见《新编液压工程手册》上册19页）ΔP―局部压力损失MPaζ―局部阻力系数ρ―流体密度Kg／m3υ―流体流速m／s1.入口压差（△P1）计算入口流速υ＝Q÷A i＝（375+542）×1.2÷0.08814÷3600＝3.46m／s 流速=流量×1.2÷入口截面积÷3600（变成秒）查手册ζ＝1 ρ＝1000Kg／m3△P1＝1×1000×3.462÷2 ＝5985Pa2.出口压差（△P2）计算取出口流速与入口流速相同，即：υ＝3.46m／s查手册ζ＝0.5 ρ＝1000Kg／m3△P2＝0.5×1000×3.462÷2＝2992Pa二、滤芯压降（△P3）根据流量与压降关系式Q＝KAΔP／U可得：ΔP＝QU／KA （Q＝KAΔP／U见《机械设计手册》第四卷23-500页）ΔP3＝QU／KA o式中：ΔP3—滤芯压降，Pa；Q—流量，m3/s，Q＝（375+542）×1.2÷3600＝0.3m3/s； U—流体粘度，Pa.s，U=2cP=0.002Pa.s；K—滤芯材料流通能力系数 m, 网式滤芯K取0.34；—滤网通孔面积，m2；AOΔP＝QU／KA=0. 3×0.002/0.34×0.67=0.0026Pa 滤器总压差损失为：△P＝△P1+△P2+△P3=8.3KPa。
管道过滤器的选用
管道过滤器的选用1 HG/T 21637-2021标准过滤器适用范围①标准所列过滤器适用于化工、石油化工、轻工等生产中的液体及气体物料,用以过滤其固体杂质,通常安装在泵、压缩机的入口或流量仪表前的管道上,以保护此类设备或仪表。
②标准包括公制和英制两个系列:公制系列分PN10、PN25、PN40三个压力等级;英制系列分Class150（PN20)、Class300（PN50)两个压力等级。
公制系列中的尖顶和平顶锥形过滤器压力等级从PN6开始,即PN6、PN10、PN25。
③标准过滤器的主要结构材料选用铸铁、碳钢、低合金钢和奥氏体不锈钢四种,其工作温度范围:铸铁为-20～300℃,碳钢-20～400℃,低合金钢-40～400℃,不锈钢-196～400℃。
④标准过滤器以30目/in的不锈钢丝网作为标准网,可拦截粒径不小于614μm的固体颗粒。
2 型号编制过滤器的型号由过滤器结构形式,连接形式,材料类别,接管、法兰等的标准,压力等级5部分组成,见下图。
①过滤器的结构形式代号表②连接形式代码表③材料类别代码表④接管、法兰等的标准代码表⑤压力等级代码无论是公制还是英制系列,均采用常用的压力等级数字。
公制系列的压力等级单位为bar,英制系列为磅级。
3 过滤器选用原则过滤器的选用可根据工艺过程及管道安装的需要,并结合各种类型过滤器的综合性能进行选择。
选用原则及注意要点有如下几条。
①为保证管网系统的严密性,可选用承插焊接、对焊连接的过滤器;如考虑更换方便,则可选用螺纹连接或法兰连接的过滤器。
②过滤器的本体材料应与相连的管道材料一致或相当。
③对固体杂质含量较多的工作介质,就选用有较大过滤器面积的过滤器。
④一般有效过滤面积为相连管道的截面积3倍以上的过滤器可作为永久性过滤器;临时过滤器的有效过滤面积为管道截面积的2倍以上。
但当输送流体中的固体杂质含量不多或有其他措施可弥补时,也可适当降低要求。
⑤滤网目数的选择应考虑能满足工艺过程的需要,或对泵、压缩机等流体输送机械能起到保护作用的目的。
过滤器阻力损失计算
过滤器阻力损失计算ΔP－－阻力损失，Paλ－－摩擦系数，无因次Re－雷诺数，Re=(ω·dn)/u，无因次ω－流体速度，m/sρ－流体密度，kg/mμ－动力粘度，kg/m·su－运动粘度u=μ/ρ，m/sL－当量直管段长度，m，类管件过滤器查阅下表“类管件过滤器公称直径与当量直管段长度关系”D－类管件过滤器内径，mdn－当量直径m，类管件过滤器取管件内径"D"，筒壳式过滤器取‘4s/c’S－液体流通面积，mC－液体湿周（湿润周长），C＝2X（筒体内径＋筒体高度）mξ-入口阻力系数，取1.1ξ-出口阻力系数，取0.5过滤器公称通径与当量直管段长度关系:公称通径DN5080100150200当量直管段长度L25∽3018∽2315∽2022∽3832∽40 (×10mm)公称直径DN250300350400450当量直管段长度L27∽4358∽6548∽8560∽9562∽98 (×10mm)1）对于‘Y型’等管件类过滤器，按下式计算：2）对于‘筒壳’类过滤器，按下式计算：过滤器是输送介质的管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
过滤器选型的一般原则：1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算ΔP－－阻力损失，Paλ－－摩擦系数，无因次Re－雷诺数，Re=(ω·dn)/u，无因次ω－流体速度，m/sρ－流体密度，kg/mμ－动力粘度，kg/m·s u－运动粘度u=μ/ρ，m/s L－当量直管段长度，m，类管件过滤器查阅下表“类管件过滤器公称直径与当量直管段长度关系”D－类管件过滤器内径，m dn－当量直径m，类管件过滤器取管件内径"D"，筒壳式过滤器取‘4s/c’S－液体流通面积，m C －液体湿周（湿润周长），C＝2X（筒体内径＋筒体高度）mξ-入口阻力系数，取1.1ξ-出口阻力系数，取0.5过滤器公称通径与当量直管段长度关系：公称通径DN5080200100150当量直管段长度L(×10mm)25∽3018∽2332∽4015∽2022∽38公称直径DN250300500350400当量直管段长度L(×10mm)27∽4358∽6562∽9848∽8560∽951）对于‘Y型’等管件类过滤器，按下式计算：2）3）2）对于‘筒壳’类过滤器，按下式计算：4）水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。
过滤器压差计算公式
过滤器压差计算公式
1.需要用到的参数：
- ΔP：过滤器压差，单位为帕斯卡（Pa）或毫米水柱（mmH2O）
- Pi：过滤器进口压力，单位为帕斯卡（Pa）或毫米水柱（mmH2O）- Po：过滤器出口压力，单位为帕斯卡（Pa）或毫米水柱（mmH2O）
2.平均过滤器压差计算公式：
-ΔP=Pi-Po
3.标准流量过滤器压差计算公式：
-ΔP=K/Q^2
-K：常数，代表过滤器的设计参数和材料特性
-Q：过滤器的标准流量，单位为立方米/小时（m^3/h）
4.瞬态流量过滤器压差计算公式：
-ΔP=V/A
-V：过滤器的进口速度，单位为立方米/秒（m/s）
-A：过滤器截面积，单位为平方米（m^2）
5.柱状滤芯压差计算公式：
-ΔP=4ηLQ/(πd^2)
-η：流体粘度，单位为帕斯卡秒（Pa*s）
-L：滤芯长度，单位为米（m）
-Q：过滤器的实际流量，单位为立方米/小时（m^3/h）-d：滤芯孔径，单位为米（m）。
六过滤的计算公式
（8） 过滤床层单位体积的孔隙内壁比表面积
ܵ ൌ 6ሺ1 െ ߝሻ/݀
（2—6—30）
式中，SV—过滤床层单位体积的比表面积，m2/m3；
dp—球形颗粒表面直径， m；
ε—固体颗粒层空隙率。
（9） 过滤床层孔隙的等效平均水力直径
ܦு
ൌ
4ሺܸ⁄ܵௌሻ
ൌ
ଶ ଷ
ሾߝ⁄ሺ1
െ
ߝሻሿ݀
ൌ
4ሾߝ/ሺ1
8 ൈ 0.032 ൈ 10ିଷ ൌ 0.04 ൈ 10ିଷ
ൈ
2
ൈ ቀ1 03.8ൈ80.88ቁ ൈ 1.5 ൈ 10ିଷ ൈ 1.17
0.069 ൈ 10ଷ
ൈ ൈ
ሺ0.04 7.8 ൈ
ൈ 10ିଷ 10ିଷ ൈ
.଼଼
0.032 ൈ 10ିଷሻଶ ሺ0.04 ൈ 10ିଷሻଷ
ൌ 3559310 Pa =3.6 MPa
L o—过滤介质毛细管流道长度，m。
2. 幂律流体通过过滤介质毛细管模型的平均流动速度
ݑ
ൌ
ቀଷାଵቁ
భ
ቀ ∆ ቁ
ଶ
శభ
ݎ
式中，u —熔体通过毛细管的平均流动速度, m/s；
（2—6—2）
△P—熔体通过毛细管的压力损失，Pa；
n —熔体幂律指数；
Lo —过滤介质毛细管流道长度，m； ro —过滤介质毛细管半径，m；
െ
ߝሻሿ/ܵ
式中，DH—过滤床层孔隙的等效平均水力直径，m；
9
（2—6—31）
【下】功能 元件篇
化纤纺丝机械工程计算公式集锦
Ve—空（孔）隙体积， m3； Ss—固体球粒润湿表面积， m2； dp—球形颗粒表面直径， m； So—颗粒单位体积的比表面积，m2/m3； ε—固体颗粒层空隙率。
网式过滤器滤网堵塞成因分析与压降计算_宗全利
