《机械设计》课程试题及答案
机械设计试卷试题(含答案-整理)
![机械设计试卷试题(含答案-整理)](https://img.taocdn.com/s3/m/1f3623544431b90d6c85c777.png)
一、选择题:1.在一般工作条件下,齿面硬度HB≤350的闭式齿轮传动,通常的主要失效形式为( B )A.轮齿疲劳折断 B. 齿面疲劳点蚀C.齿面胶合 D. 齿面塑性变形2.循环特性r=-1的变应力是(A )应力。
A.对称循环变 B、脉动循环变 C.非对称循环变 D.静3.普通平键联接强度校核的内容主要是(A)。
A.校核键侧面的挤压强度;B.校核键的剪切强度;C.AB两者均需校核; D.校核磨损。
4.半圆键联接当采用双键时两键应 D 布置。
A.在周向相隔90ºB.在周向相隔120ºC.在周向相隔180ºD.在轴向沿同一直线5.对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是( D )A.拉力 B.扭矩C.压力 D.拉力和扭矩1. 普通平键联接传递动力是靠_____。
( B )(A)两侧面的摩擦力;(B)两侧面的挤压力;(C) 上下面的挤压力;(D)上下面的摩擦力。
2. 在受轴向变载荷作用的紧螺柱连接中,为提高螺栓的疲劳强度,可采取的措施是 ( B )(A)增大Cb,减小Cm (B)减小Cb.增大Cm(C)增大Cb和Cm( D)减小Cb和Cm (应尽量小)3. 带传动中最大应力发生在( B )(A)紧边与大带轮接触处;(B)紧边与小带轮接触处;(C)松边与小带轮接触处;(D)松边与大带轮接触处。
4. 带在工作时产生弹性滑动,是由于。
( C )(A)带不是绝对挠性件;(B)带与带轮间的摩擦系数偏低;(C)带的紧边与松边拉力不等;(D)带绕过带轮产生离心力。
5. 在螺栓连接设计中,若被连接件为铸件,则往往在螺栓孔处做沉头座孔.其目的是—。
( A ) (A)避免螺栓受附加弯曲应力作用(B)便于安装(C)为安置防松装置6. 选取V带型号,主要取决于。
( D )(A)带的线速度( B)带的紧边拉力( C)带的有效拉力(D)带传递的功率和小带轮转速7. 同一工作条件,若不改变轴的结构和尺寸,仅将轴的材料由碳钢改为合金钢,可以提高轴的而不能提高轴的。
机械设计试题库及答案
![机械设计试题库及答案](https://img.taocdn.com/s3/m/e31cc626376baf1ffc4fadeb.png)
一、填空题(每空1分共24分)1.螺纹的公称直径是指螺纹的径,螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为。
2、三角形螺纹的牙型角α=,适用于,而梯形螺纹的牙型角α=,适用于。
3、螺纹联接防松,按其防松原理可分为防松、防松和防松。
4、选择普通平键时,键的截面尺寸(b×h)是根据查标准来确定的,普通平键的工作面是。
5、带传动的传动比不宜过大,若传动比过大将使,从而使带的有效拉力值减小。
6、链传动瞬时传动比是,其平均传动比是。
7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面接触应力,材料的许用接触应力,工作中产生的齿根弯曲应力,材料的许用弯曲应力。
8、直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据,其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承,为防止轴承过度磨损,应校核,为防止轴承温升过高产生胶合,应校核。
10、挠性联抽器按是否具行弹性元件分为挠性联轴器和挠性联轴器两大类。
二、单项选择题(每选项1分,共10分)1.采用螺纹联接时,若被联接件之—厚度较大,且材料较软,强度较低,需要经常装拆,则一般宜采用。
A螺栓联接; B双头螺柱联接; C螺钉联接。
2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则。
A. 当量摩擦系数越小,自锁性能越好;B.当量摩擦系数越小,自锁性能越差;C. 当量摩擦系数越大,自锁性能越差;D.当量摩擦系数越大,自锁性能越好;3、当键联接强度不足时可采用双键。
使用两个平键时要求键布置。
(1分)A 在同—直线上; B相隔900 ; C.相隔1200; D相隔18004、普通平键联接强度校核的内容主要是。
A.校核键侧面的挤压强度;B.校核键的剪切强度;C.AB两者均需校核;D.校核磨损。
5、选取V带型号,主要取决于。
A.带的线速度 B.带的紧边拉力C.带的有效拉力 D.带传递的功率和小带轮转速6、为了限制链传动的动载荷,在节距p和小链轮齿数z1一定时,.应该限制。
机械设计基础试题及答案
![机械设计基础试题及答案](https://img.taocdn.com/s3/m/2000bd002e60ddccda38376baf1ffc4ffe47e224.png)
A卷一、简答与名词解释每题5分,共70分1. 简述机构与机器的异同及其相互关系答. 共同点:①人为的实物组合体;②各组成部分之间具有确定的相对运动;不同点:机器的主要功能是做有用功、变换能量或传递能量、物料、信息等;机构的主要功能是传递运动和力、或变换运动形式;相互关系:机器一般由一个或若干个机构组合而成;2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动;3. 机构中的运动副具有哪些必要条件答. 三个条件:①两个构件;②直接接触;③相对运动;4. 机构自由度的定义是什么一个平面自由构件的自由度为多少答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度;平面自由构件的自由度为3;5. 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况答. 机构具有确定运动条件:自由度=原动件数目;原动件数目<自由度,构件运动不确定;原动件数目>自由度,机构无法运动甚至构件破坏;6. 铰链四杆机构有哪几种基本型式答. 三种基本型式:曲柄摇杆机构、双曲柄机构和双摇杆机构;7. 何谓连杆机构的压力角、传动角它们的大小对连杆机构的工作有何影响以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置答. 压力角α:机构输出构件从动件上作用力方向与力作用点速度方向所夹之锐角;传动角γ:压力角的余角;α+γ≡900;压力角传动角越小越大,机构传力性能越好;偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件推杆运动的失真现象它对凸轮机构的工作有何影响如何加以避免答. 对于盘形凸轮,当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时:ρ=rT,凸轮实际轮廓变尖实际轮廓曲率半径ρ’=0;在机构运动过程中,该处轮廓易磨损变形,导致从动件运动规律失真;增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生;9. 渐开线齿廓啮合有哪些主要特点答. ①传动比恒定;②实际中心距略有改变时,传动比仍保持不变中心距可分性;③啮合过程中,相啮合齿廓间正压力方向始终不变有利于传动平稳性;10. 试说明齿轮的分度圆与节圆、压力角与啮合角之间的区别,什么情况下会相等重合答. 分度圆:模数和压力角均取标准值得圆定义为齿轮分度圆;每个齿轮均有一个分度圆;节圆:一对齿轮啮合时、两个相切并相对作纯滚动的圆定义为节圆;只有当一对齿轮啮合时节圆才存在;压力角:指分度圆上的标准压力角常取200;啮合角:一对齿轮啮合时,节圆上的压力角为啮合角;标准齿轮、标准安装无侧隙时,分度圆与节圆重合;压力角与啮合角相等;11. 常用螺纹按牙型分为那几种 主要用途怎样答. 常用螺纹有三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹;其中三角形螺纹自锁性好,适用于联接;其余适用于传动;12. 开式齿轮传动强度计算的准则是什么答. 开式齿轮强度由于磨损严重、一般不会发生点蚀;故通常按齿根弯曲疲劳强度设计,并将模数增大10~30%,以弥补磨损的影响;13. 简述带传动中紧边拉力、松边拉力和有效拉力、张紧力之间的关系; 答:14. 简述典型的滚动轴承由那些基本元件组成,其中必不可少的元件是什么 答. 滚动轴承一般由滚动体、内圈、外圈和保持架组成,其中滚动体必不可少;二、计算与作图每题6分,共30分15. 计算下列机构的自由度,若有虚约束、复合铰链和局部自由度,需指出;(1) 21无复合铰链、局部自由度和虚约束n=7, P L=10, P H=0F=3n-2P L-P H=3×7-2×10-0=12局部自由度:1n=8, P L=11, P H=1F=3n-2P L-P H=3×8-2×11-1×1=116. 如图所示一偏置曲柄滑块机构,曲柄AB 为原动件,长度为l AB =25 mm,偏距e =10mm,已知最大压力角αmax =30°,试求:解:曲柄与滑块道路垂直时压力角达到最大;根据已知条件先求出连杆长度l BC ,则问题易解;17. 补全图中不完整的从动件位移、速度和加速度线图,并判断哪些位置有刚性冲击,哪些位置有柔性冲击;解:18. 已知一对渐开线标准外啮合直齿圆柱齿轮传动的模数m=5 mm、压力角α=20°、中心距a=350 mm、传动比i12 =5/9,试求两轮的齿数、分度圆直径、齿顶圆直径、基圆直径以及分度圆上的齿厚和齿槽宽;解:19. 试分析图a,b,c,d中的结构错误,分别说明理由并画出正确的结构图;B卷1. 简述构件和零件的区别与联系;答. 构件是机械中的运动单元,零件是机械中的制造单元;构件是由一个或若干个零件刚性组合而成;2. 简述“机械设计基础”课程的主要研究对象和内容;答. 研究对象:常用机构平面连杆机构、凸轮机构、齿轮机构等和通用零部件螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等;研究内容:机构的组成及其工作原理、结构分析、运动分析等;零部件结构、设计计算、类型选择、使用维护等;3.什么是机构中的原动件、从动件、输出构件和机架答. 原动件:运动参数由外界输入的活动构件;从动件:除原动件外的其余活动构件;输出构件:输出预期运动的从动件;机架:机构运动的参考物,视作相对固定的构件;4. 运动副是如何进行分类的答. ①按两构件运动平面的相互关系分:平面运动副、空间运动副;②按两构件接触方式分:低副面接触、高副点、线接触;5. 简述机构运动简图的主要作用,它能表示出原机构哪些方面的特征答. 机构运动简图主要用于进行机构的结构分析和运动分析;机构运动简图反映了原机构中的构件类型和数目、运动副类型、数目及其相互位置关系等特征;6. 从运动副类型的角度看,什么是连杆机构机构中的连杆一般做什么运动答. 所有运动副均为低副的机构称连杆机构;机构中的连杆一般做平面复杂运动;7. 何谓偏心轮机构它主要用于什么场合答. 偏心轮是由曲柄通过扩大转动副半径方式演化得到,曲柄长度即为偏心距;偏心轮的强度和刚度都比曲柄好,因此适用于转速不高而载荷较大场合;8. 什么是凸轮机构传动中的刚性冲击和柔性冲击答. 在机构运动的某些位置,从动件加速度发生突变;当突变值为无穷大时,将引起刚性冲击;当突变值有限时,则引起柔性冲击;9. 何谓根切有何危害如何避免根切答. 采用范成法加工齿轮时,刀具齿顶线圆超过被加工齿轮的啮合极限点时,齿根渐开线齿廓被切去一部分,该现象称为根切;根切使重合度下降、齿根强度减弱;通过使刀具远离轮坯中心或增加被加工齿轮的齿数可避免根切;10. 平行轴斜齿轮机构的啮合特点是什么其正确啮合条件及连续传动条件与直齿轮有何异同答. 斜齿轮传动主要特点:齿廓接触线变化短→长→短、重合度大、不发生根切的最少齿数小,使其传动平稳性好、承载能力大、结构紧凑;正确啮合条件:除两轮模数、压力角相等外,两轮螺旋角大小相等、旋向相反外啮合或相同内啮合;连续传动条件与直齿轮相同;11. 常用联接螺纹是左旋还是右旋是单头还是多头为什么答. 常用联接螺纹为右旋、单头;右旋螺纹符合多数人的右手习惯;单头螺纹的自锁性最好;12. 一对圆柱齿轮传动,大、小齿轮齿面接触应力是否相等大、小齿轮的接触强度是否相等答. 由赫兹应力计算公式知,大、小齿轮齿面接触应力和相等;但大、小齿轮的接触强度不一定相等,只有当大、小齿轮材料、热处理均相同时许用应力相等,强度相等;13. 试说明带传动的弹性滑动是如何产生的为什么这种滑动是不可避免的答. 由于紧边与松边拉力不等,且带为弹性体,当带绕过主动轮时,由于拉力减小,使带的弹性变形量减小,导致带的运动滞后于主动轮;在从动轮处,带的则超前于带轮;因此产生带的弹性滑动;由于带传动必须要求带的紧边与松边保持一定的拉力差,因此弹性滑动不可避免;弹性滑动主要引起传动比不固定,并增加带的磨损;14. 滚动轴承的固定常用的有哪两种形式分别适用于什么场合答. ①两端固定,适用于轴较短、工作中温度变化不大的场合;②一端固定、一端游动,适用于轴较长、工作中温度变化较大的场合;二、计算与作图每题6分,共30分15. 计算下列机构的自由度,若有虚约束、复合铰链和局部自由度,需指出;1 21216. 设计一偏置曲柄滑块机构,已知滑块的行程速度变化系数K=1.5,滑块的冲程l C1C2=50 mm,导路的偏距e=20 mm,求曲柄长度a和连杆长度b;解:17. 试标出在图示位置时凸轮机构的压力角;凸轮从图示位置转过90°后从动件的位移和凸轮机构的压力角;解:18. 如图所示为一装配用电动螺丝刀的传动简图;已知各轮齿数为z 1 = z4 =7,z 3 = z6 =39;若n1=3600 r/min,试求螺丝刀的转速;解:19. 试分析图a,b,c,d中的结构错误,分别说明理由并画出正确的结构图;图示卷扬机由电动机驱动,传动系统由万向联轴器及定轴轮系组成,卷筒与齿轮采用螺栓联接;试分析轴Ⅰ、Ⅱ、Ⅲ、Ⅳ各属于什么类型的轴各轴自重不计;矩,均为心轴;。

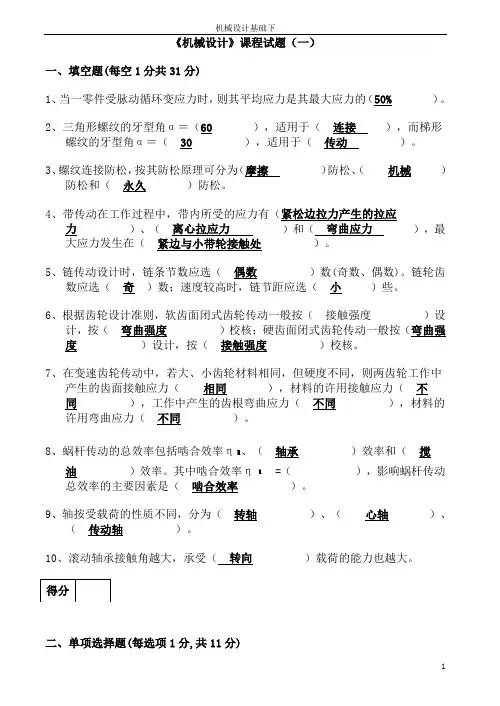

机械设计试卷及答案3套
![机械设计试卷及答案3套](https://img.taocdn.com/s3/m/2538c9f37f1922791688e84b.png)
《机械设计》课程试题(一)一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时,则其平均应力是其最大应力的(50%)。
2、三角形螺纹的牙型角α=(60),适用于(连接),而梯形螺纹的牙型角α=(30),适用于(传动)。
3、螺纹连接防松,按其防松原理可分为(摩擦)防松、(机械)防松和(永久)防松。
4、带传动在工作过程中,带内所受的应力有(紧松边拉力产生的拉应力)、(离心拉应力)和(弯曲应力),最大应力发生在(紧边与小带轮接触处)。
5、链传动设计时,链条节数应选(偶数)数(奇数、偶数)。
链轮齿数应选(奇)数;速度较高时,链节距应选(小)些。
6、根据齿轮设计准则,软齿面闭式齿轮传动一般按(接触强度)设计,按(弯曲强度)校核;硬齿面闭式齿轮传动一般按(弯曲强度)设计,按(接触强度)校核。
7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面接触应力(相同),材料的许用接触应力(不同),工作中产生的齿根弯曲应力(不同),材料的许用弯曲应力(不同)。
8、蜗杆传动的总效率包括啮合效率η、(轴承)效率和(搅油)效率。
其中啮合效率η=(),影响蜗杆传动总效率的主要因素是(啮合效率)。
9、轴按受载荷的性质不同,分为(转轴)、(心轴)、(传动轴)。
10、滚动轴承接触角越大,承受(转向)载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=-1的变应力是( A )应力。
A.对称循环变 B、脉动循环变 C.非对称循环变 D.静2、在受轴向变载荷作用的紧螺柱连接中,为提高螺栓的疲劳强度,可采取的措施是( B )。
A、增大螺栓刚度Cb,减小被连接件刚度Cm B.减小Cb.增大Cm C.增大Cb 和Cm D.减小Cb和Cm3、在螺栓连接设计中,若被连接件为铸件,则往往在螺栓孔处做沉头座孔.其目的是( A )。
A.避免螺栓受附加弯曲应力作用 B.便于安装 C.为安置防松装置4、选取V带型号,主要取决于( D )。

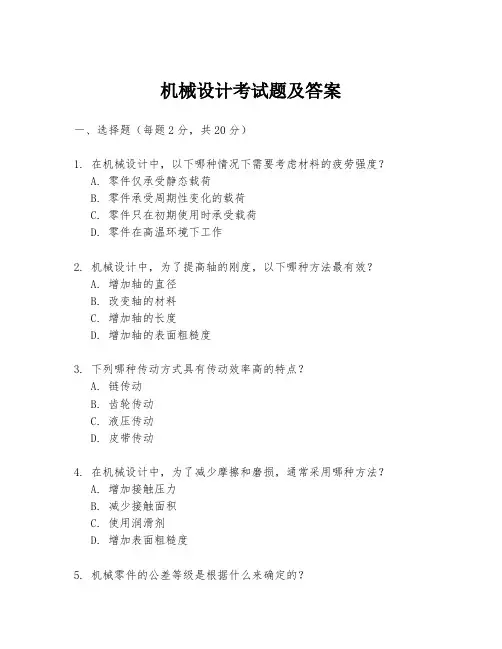

机械设计考试题及答案
![机械设计考试题及答案](https://img.taocdn.com/s3/m/6e66d023a517866fb84ae45c3b3567ec102ddcf3.png)
机械设计考试题及答案一、选择题(每题2分,共20分)1. 在机械设计中,以下哪种情况下需要考虑材料的疲劳强度?A. 零件仅承受静态载荷B. 零件承受周期性变化的载荷C. 零件只在初期使用时承受载荷D. 零件在高温环境下工作2. 机械设计中,为了提高轴的刚度,以下哪种方法最有效?A. 增加轴的直径B. 改变轴的材料C. 增加轴的长度D. 增加轴的表面粗糙度3. 下列哪种传动方式具有传动效率高的特点?A. 链传动B. 齿轮传动C. 液压传动D. 皮带传动4. 在机械设计中,为了减少摩擦和磨损,通常采用哪种方法?A. 增加接触压力B. 减少接触面积C. 使用润滑剂D. 增加表面粗糙度5. 机械零件的公差等级是根据什么来确定的?A. 零件的形状B. 零件的尺寸C. 零件的加工成本D. 零件的功能要求6. 以下哪种类型的轴承通常用于承受轴向载荷?A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承7. 在机械设计中,为了提高机构的传动精度,通常采用哪种方法?A. 增加传动链的长度B. 采用精密齿轮C. 增加传动链的弹性D. 减少传动链的刚度8. 以下哪种材料最适合用于制作高温环境下工作的机械零件?A. 铸铁B. 不锈钢C. 铝合金D. 钛合金9. 在机械设计中,为了提高零件的疲劳强度,可以采用哪种方法?A. 增加零件的尺寸B. 改变零件的形状C. 采用表面处理技术D. 改变零件的材料10. 机械设计中,为了确保零件的可靠性,通常需要进行哪种类型的分析?A. 静态分析B. 动态分析C. 疲劳分析D. 热分析二、填空题(每题2分,共20分)1. 在机械设计中,__________是指零件在规定的使用寿命内,不发生断裂或不允许的变形的能力。
2. 为了减少机械运转中的摩擦和磨损,设计时应尽量使接触面保持__________状态。
3. 机械设计中,常用的传动方式有齿轮传动、皮带传动、链传动和__________传动。
机械设计题库及参考答案
![机械设计题库及参考答案](https://img.taocdn.com/s3/m/c2865ab777eeaeaad1f34693daef5ef7ba0d128e.png)
机械设计题库及参考答案一、单选题(共67题,每题1分,共67分)1.工作时承受弯矩并传递扭矩的轴,称为(A、转轴B、传动轴C、心轴正确答案:A2.蜗杆传动的中间平面是指( ) 的面。
A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案:C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。
A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案:C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案:A5.在平面机构中若引入一个高副将引入()个约束。
A、4B、3C、1D、2正确答案:C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案:C7.角接触球轴承承受轴向载荷的能力,主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案:D8.斜齿轮有规定以()为标准值。
A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案:A9.带轮是采用轮辐式、腹板式或实心式,主要取决于( )。
A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案:B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案:C11.在蜗杆传动中,通常( ) 为主动件。
A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案:D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案:B13.在蜗杆传动中,应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案:C14.同一螺栓组中螺栓的( ) 均应相同。
A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案:D15.凸轮机构中,主动件通常作()。
《机械设计》课程试题及答案
![《机械设计》课程试题及答案](https://img.taocdn.com/s3/m/b051bb9ebe1e650e53ea9937.png)
一、填空题(每空1分共31分)一、选择题(每小题 1分,共15分,请将答案填入下表中)1、平键联接中的平键截面尺寸 bxh 是按/选定的。
A.转矩B.功率C.轴径D.材料2、带传动在工作时产生弹性滑动,是由于 C 。
A.包角a1太小B.初拉力F 0太小C.紧边与松边拉力不等D.传动过载3、在一定转速下、要减轻滚子链传动的不均匀性和动载荷,应该D —。
A.增大节距P 和增加齿数Z 1B.增大节距P 和减小齿数Z 1C.减小节距P 和减小齿数Z 1D.减小节距P 和增加齿数Z 14、在下列四种型号的滚动轴承中,只能承受径向载荷的是B 。
A. 6208B. N208C.30208D.512085、在下列四种类型的联轴器中,能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是A.凸缘联轴器 C.万向联轴器 6、带传动张紧的目的是 DA.减轻带的弹性滑动 C.改变带的运动方向B.载荷可能有波动D.螺栓材料的机械性能不稳定 HBSC 350的闭式钢制齿轮传动,通常的主要失效形式为 B 。
A.轮齿疲劳折断 C.齿面胶合9、一对相啮合的圆柱齿轮的 Z 2>Z 1, b 1>b 2,其接触应力的大小关系是 CA. (T H1< (T H2B. (T H1 > (T H2C. (T H1= (T H2D.可能相等,也可能不等10、斜齿圆柱齿轮的法面模数m 与端面模数m 的关系式,应该是 C —。
A. m n =msin 3B. m n =m/cos 3C. m n =mcos 3D. m n =mcos a11、齿轮传动中,轮齿的齿面疲劳点蚀通常首先发生在D 。
A.齿顶部分B.靠近节线的齿顶部分C.齿根部分D.靠近节线的齿根部分B.齿式联轴器 D.弹性套柱销联轴器 B.提高带的寿命 D.使带具有一定的初拉力7、仅受预紧力F ,作用的紧螺栓联接,30%的原因是考虑 C 。
A.安装时可能产生的偏心载荷 C.拉伸和扭转的复合作用 8、在一般工作条件下,齿面硬度B.齿面疲劳点蚀 D.齿面塑性变形,将拉应力增 其螺栓的计算应力。
《机械设计基础》典型试题及答案(10套)
![《机械设计基础》典型试题及答案(10套)](https://img.taocdn.com/s3/m/b9280521ed630b1c59eeb5ca.png)
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700;(1) 当取c 杆为机架时,它为何种具体类型?___________;(2)当取d杆为机架时,则为___________。
2.曲柄摇杆机构中,摇杆为主动件时,___________死点位置。
(A)不存在(B)曲柄与连杆共线时为(C)摇杆与连杆共线时为3.为保证四杆机构良好的机械性能,___________不应小于最小许用值。
(A)压力角(B)传动角(C)极位夹角4.___________决定了从动杆的运动规律。
(A)凸轮转速(B)凸轮轮廓曲线(C)凸轮形状5.凸轮机构中,凸轮基圆半径愈___________,压力角愈___________ ,机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于:前者安装后,键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______,螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时,若被联接件总厚度较大,切材料较软,在需要经常装卸的情况下,宜采用_______________________。
用于薄壁零件联接的螺纹,宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹,采用双头粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,则螺杆应转_________圈。
12.国标规定,三角带有___________七种类型,代号‘B2240’表示_______________________。
机械设计考试题及答案
![机械设计考试题及答案](https://img.taocdn.com/s3/m/ee88ae0fb94ae45c3b3567ec102de2bd9605deae.png)
机械设计考试题及答案一、选择题(每题2分,共20分)1. 机械设计中,通常所说的“三视图”是指:A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案:A2. 在机械设计中,以下哪种材料不属于金属材料?A. 钢B. 铝C. 塑料D. 铜答案:C3. 以下关于齿轮传动的说法,正确的是:A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案:B4. 机械设计中,轴承的寿命通常与以下哪个因素无关?A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案:D5. 在机械设计中,以下哪种情况不会导致材料的疲劳破坏?A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案:C6. 以下关于材料硬度的描述,错误的是:A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案:B7. 机械设计中,以下哪种连接方式不属于固定连接?A. 螺纹连接B. 焊接C. 铆接D. 销连接答案:A8. 以下哪种润滑方式属于动态润滑?A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案:C9. 在机械设计中,以下哪种材料通常用于制造轴承?A. 木材B. 塑料C. 陶瓷D. 铸铁答案:C10. 以下关于机械加工的描述,错误的是:A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案:C二、填空题(每题2分,共20分)1. 机械设计中,________是用来表示零件在空间中位置的图示方法。
答案:三视图2. 金属材料的强度通常与其________有关。
答案:晶粒大小3. 齿轮传动的效率与________有关。
答案:齿面硬度4. 轴承的寿命可以通过________来计算。
(完整版)机械设计考试题目及答案
![(完整版)机械设计考试题目及答案](https://img.taocdn.com/s3/m/cd8198b5be1e650e53ea997c.png)
《机械设计》课程试题(一)一、选择题:本题共10个小题,每小题2分,共20分,在每小题给出的四个选项中,只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1.一般工作条件下,齿面硬度HB≤350的闭式齿轮传动,通常的主要失效形式为【B 】A.轮齿疲劳折断 B. 齿面疲劳点蚀C.齿面胶合 D. 齿面塑性变形2.带传动在工作时产生弹性滑动,是由于【C 】A.包角α太小 B. 初拉力F0太小C.紧边与松边拉力不等 D. 传动过载3.下列四种型号的滚动轴承,只能承受径向载荷的是【B 】A.6208 B. N208 C. 3208 D. 52084.下列四种螺纹,自锁性能最好的是【D】A.粗牙普通螺纹 B.细牙普通螺纹C.梯形螺纹 D.锯齿形螺纹5.在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为【C】A.减小齿面滑动速度υs B. 减少蜗杆头数Z1C.增加蜗杆头数Z1 D. 增大蜗杆直径系数q6.在圆柱形螺旋拉伸(压缩)弹簧中,弹簧指数C是指【D 】A.弹簧外径与簧丝直径之比值B.弹簧内径与簧丝直径之比值C.弹簧自由高度与簧丝直径之比值D.弹簧中径与簧丝直径之比值7.普通平键接联采用两个键时,一般两键间的布置角度为【B 】A.90° B. 120° C.135° D.180°8.V带在减速传动过程中,带的最大应力发生在【D 】A.V带离开大带轮处 B. V带绕上大带轮处C.V带离开小带轮处 D. V带绕上小带轮处9.对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是【D 】A.拉力 B.扭矩C.压力 D.拉力和扭矩10.滚子链传动中,链节数应尽量避免采用奇数,这主要是因为采用过渡链节后【D 】A.制造困难 B.要使用较长的销轴C.不便于装配 D.链板要产生附加的弯曲应力二、填空题:本大题共10个小题,每空1分,共20分。
把答案填在题中横线上。
1.轴如按受载性质区分,主要受弯矩的轴为心轴,主要受转矩的轴为传动轴。
机械设计考试题库(带答案)
![机械设计考试题库(带答案)](https://img.taocdn.com/s3/m/22d575bd80eb6294dc886c30.png)
机械设计模拟题一、填空题(每小题2分,共20分)1、机械零件的设计方法有理论设计经验设计模型试验设计。
2、机器的基本组成要素是机械零件。
3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。
4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。
5、联接按其可拆性可分为可拆连接和不可拆连接。
6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。
7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。
8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径,在标准中被定为公称直径。
9、螺纹小径是指螺纹最小直径,即与螺纹牙底相切的假想的圆柱直径。
10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。
11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。
12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。
13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手,利用控制拧紧力矩的方法来控制预紧力的大小。
14、螺纹预紧力过大会导致整个链接的结构尺寸增大,也会使连接件在装配或偶然过载时被拉断。
15、螺纹防松的方法,按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。
16、对于重要的螺纹联接,一般采用机械防松。
17、受横向载荷的螺栓组联接中,单个螺栓的预紧力F₁为。
18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。
19、键的高度和宽度是由轴的直径决定的。
20、销按用途的不同可分为定位销连接销安全销。
21、无键联接是指轴与毂的连接不用键或花键连接。
22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。
23、按离合器的不同工作原理,离合器可分为牙嵌式和摩擦式。
24、按承受载荷的不同,轴可分为转轴心轴传动轴。
25、转轴是指工作中既承受弯矩又受扭矩的轴。
26、心轴是指只受弯矩不承受扭矩的轴。
27、传动轴是指只受扭矩不受弯矩的轴。
机械设计基础试题及答案
![机械设计基础试题及答案](https://img.taocdn.com/s3/m/c1759398b1717fd5360cba1aa8114431b90d8e94.png)
机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题:1 .凸轮主要由( 凸轮 ),( 从动件 )和 ( 机架 )三个基本构件组成。
2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件,( 滚子 )从动件和( 平底 )从动件。
3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构,( 槽轮)机构,(凸轮间歇)机构和( 不完全齿 ) 机构等几种。
5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是:两齿轮的(法面模数 )和(法面压力角 )都相等,齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400,当取c 杆为机架时,它为( 曲柄摇杆 )机构;当取d杆为机架时,则为( 双摇杆 )机构。
8 平面连杆机构当行程速比K( >1 )时,机构就具有急回特性。
9 曲柄摇杆机构产生“死点”位置的条件是:当为( 曲柄 )主动件( 曲柄与机架 )共线时。
13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。
14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。
15 滚动轴承代号为62305/P5;各部分的含义是:“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。
16.螺纹的公称直径是指它的( 大径 ),螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。
17.螺纹的公称直径是指它的 ( 大径 )。
M16*2的含义是 ( 细牙螺纹外径16螺距2 )。
18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承,2_是宽度系列 5是内径代号 )。
机械设计测试题及答案(蜗杆传动)
![机械设计测试题及答案(蜗杆传动)](https://img.taocdn.com/s3/m/04b34816f68a6529647d27284b73f242336c3134.png)
机械设计测试题及答案(蜗杆传动)一、判断题(正确的打√,错误的打×)(每题 4 分,共 28 分)1、蜗杆传动用于传递两个垂直交错轴之间的回转运动和动力。
[判断题] *对(正确答案)错2、蜗杆传动啮合节点齿面间相对滑动速度 vs 一定大于蜗杆、蜗轮的圆周速度 v1 和 v2。
[判断题] *对(正确答案)错3、蜗轮蜗杆轮齿旋向相反,如蜗轮右旋,则蜗杆左旋。
[判断题] *对错(正确答案)4、由于蜗杆材料的强度较蜗轮高得多,一般不进行蜗杆齿强度计算。
[判断题] *对(正确答案)错5、蜗杆传动的总效率主要取决于啮合摩擦损耗时的效率。
[判断题] *对(正确答案)错6、因蜗杆传动具有自锁性,适合于垂直方向传动场合。
[判断题] *对错(正确答案)7、为了提高蜗杆传动精度,有必要对阿基米德蜗杆进行磨削加工。
[判断题] *对错(正确答案)二、选择题:共 12 个小题,每小题 6 分,共 72 分。
在每小题给出的选项中只有一项符合题目的要求。
1、蜗杆传动模数和蜗杆头数一定,增大蜗杆分度圆直径,将使?() [单选题] *A) 传动效率提高,蜗杆强度降低B) 传动效率降低,蜗杆刚度提高(正确答案)C) 传动效率和蜗杆刚度都降低D) 传动效率和蜗杆刚度都提高2、计算蜗杆传动的传动比时,公式是错误的。
() [单选题] *A) i=n1/n2B) i=z2/z1C) i=d2/d1(正确答案)D) i=ω1/ω23、阿基米德蜗杆的模数,应符合标准数值。
() [单选题] *A) 法向B) 端面C) 轴向(正确答案)4、为了减少蜗轮滚刀数目,有利于刀具标准化,规定为标准值。
() [单选题] *A) 蜗轮齿数B) 蜗轮分度圆直径C) 蜗杆头数D) 蜗杆分度圆直径(正确答案)5、在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用。
() [单选题] *A)减小齿面滑动速度υsB)减少蜗杆头数 Z1C)增加蜗杆头数 Z1(正确答案)D)增大蜗杆直径系数 q6、设计蜗轮蜗杆传动,下列设计方案中()传递载荷最大。
机械设计基础试题(含答案)
![机械设计基础试题(含答案)](https://img.taocdn.com/s3/m/ba6f993b102de2bd97058837.png)
机械设计基础试卷 1一、选择题:本大题共 15个小题,每小题 3分,共 45分。
在每小题给出的 四个选项中,只有一项符合题目的要求, 把所选择项前的字母填在题后的括号内。
1.下列铰链四杆机构中,能实现急回运动的是A .双摇杆机构B.曲柄摇杆机构A .机构的传力性能较好B. 机构的传力性能较差3.当一对渐开线齿轮制成后,即使两轮的中心距稍有改变,其角速度比仍保持原值不4.渐开线齿轮实现连续传动时,其重合度为5. 塑性材料制成的零件进行静强度计算时,其极限应力为6. 下列四种螺纹中,自锁性能最好的是 BD. 锯 齿 形D. 可 能 相9.实际齿数相同时,直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间C .双曲柄机构D.对心曲柄滑块机构2.平面连杆机构中,当传动角Y 较大时,则 AC .可以满足机构的自锁要求D. 机构的效率较低 变, 原因是: D A. 压力角不变 B. 啮合角不变C .节圆半径不变D. 基圆半径不变A . £ <0B. £ =0C. <1D.A .b BB. b sC. D.(7A .粗牙普通螺纹B .细牙普通螺纹7.普通平键联接在选定尺寸后, 主要是验算其 A .挤压强度B. 剪切强度D. 耐8.一对相啮合的圆柱齿轮的 Z 2>乙,b i >b 2,其接触应力的大小是A .b H1<b H2B. 0- H1 > b H2C. b H1= b H2的关系为AA .直齿圆柱齿轮的最大 B.斜齿圆柱齿轮的最大C .直齿圆锥齿轮的最大 D.三者数值10.在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为:A .减小齿面滑动速度U s B.减少蜗杆头数Z iC .增加蜗杆头数乙 D.增11.带传动中,弹性滑动DA •在张紧力足够时可以避免B.在传递功率较小时可以避免C.在小带轮包角足够大时可以避免12.带传动作减速传动时, 带的最大应力T max等于A. (T 1+ (T b1+ (T cB. (T 1 + T b2+ (T cC. T 2+ (T b1 + (TD. (T 2+ (T13.转轴的变曲应力为A •对称循环变应力 B.脉动循环变应力非对称循环变应力 D.14 .在基本额定动载荷C作用下,滚动轴承的基本额定寿命为106转时,其可靠度为CA . 10% B. 80% C.90% D.99%15•在圆柱形螺旋拉伸(压缩)弹簧中,弹簧指数C是指DA •弹簧外径与簧丝直径之比值B.弹簧内径与簧丝直径之比值C.弹簧自由高度与簧丝直径之比值弹簧中径与簧丝直二、填空题:本大题共10个小题,每空1分,共20分。
机械设计基础试题及答案
![机械设计基础试题及答案](https://img.taocdn.com/s3/m/faaa7bd8951ea76e58fafab069dc5022aaea4622.png)
机械设计基础试题及答案一、填空题1两构件通过__点__________或者_线___________接触构成的运动副称之高副。
机构要能够动,其自由度务必_____大于零_______。
2满足曲柄存在条件的铰链四杆机构,取与最短杆相邻的杆为机架时,为_曲柄摇杆机构___________机构,取最短杆为机架时,为__双曲柄__________机构。
3在凸轮机构中,当从动件的运动规律为_等速(简谐)(正弦加速度运动)___________运动时,将出现______刚性(柔性)(无)______冲击。
4V带传动的要紧失效形式是_打滑___________与__发生疲劳损坏__________。
5直齿圆柱齿轮作接触强度计算时,取__节点__________处的接触应力为计算根据,其载荷由____一________对齿轮承担。
6斜齿圆柱齿轮的法面模数与端面模数的关系为___mn=mt*cosβ_________(写出关系式)。
7工作时既受弯矩又传递转矩的轴称之_______转_____轴。
传动轴只传递转矩而不承受弯矩,心轴只承受弯矩而不传递转矩,转轴既传递转矩又承受弯矩关于闭式软齿面齿轮传动,要紧按⎽⎽齿面接触⎽⎽⎽⎽⎽⎽⎽⎽强度进行设计,而按⎽齿根弯曲⎽⎽⎽⎽⎽⎽⎽⎽强度进行校核,这时影响齿轮强度的最要紧几何参数是⎽⎽⎽齿轮直径d⎽⎽⎽⎽⎽⎽。
8一对标准渐开线斜齿圆柱齿轮要正确啮合,它们务必满足⎽⎽⎽模数相等⎽⎽⎽⎽⎽⎽⎽、压力角相等⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽与⎽螺旋角相等方向相反⎽⎽⎽⎽⎽⎽⎽⎽⎽。
9.凸轮机构中,从动件的运动规律取决于_凸轮轮廓__________的形状。
10带轮的基准直径越小,带所产生的弯曲应力越___大________。
11.两构件直接接触并能产生相对运动的活动联接称之__运动副_________。
12.斜齿圆柱齿轮以__法向_________模数为标准模数。
法向模数=端面模数*螺旋角的余弦13.根据工作原理分类,螺栓联接使用对顶螺母防松是属于_摩擦________防松。
机械设计练习题及参考答案
![机械设计练习题及参考答案](https://img.taocdn.com/s3/m/1238730c59fb770bf78a6529647d27284b7337ce.png)
机械设计练习题及参考答案一、填空题(共20分,每小题2分)1, 轻载,转速高并要求旋转精度高的支承可采用(球)轴承。
当轴的跨度大,刚度低时可采用(调心)轴承。
2,在平键联接中,键的(侧)面是工作面,剖面尺寸b×h是根据(轴径)按标准选取。
3,齿轮传动的失效形式是(点蚀),(折断),(磨损),(胶合)。
4,轴的结构设计中,实现轴上零件轴向定位的方法有(轴肩),(套筒)。
5,皮带传动中,松边应布置在(上),链传动中松边应布置在(下)。
6,滑动轴承的常用材料中,(轴承合金)不能单独制作轴瓦,只能贴附在轴瓦上作(轴承衬)。
7,齿轮的失效形式中,点蚀是由(接触)应力引起的,折断是由(弯曲)应力引起的。
8,角接触球轴承在使用中应(成对使用),(反向安装)。
9,一对相互啮合传动的齿轮,其齿面接触应力σH1和σH2的大小关系是(相等),而齿根弯曲应力σF1 和σF1的大小关系是(不等)。
10,皮带传动不能保正精确传动比是因为皮带的(弹性滑动),而链传动的瞬时传动比变化则是由于链条的(多边形效应)。
二、选择题(共15分,每小题1.5分)1,带传动的主动轮圆周速度V1,从动轮圆周速度V2,带速度V,则___。
(B)A,V1=V=V2 B,V1>V>V2 C,V1<V<V2 D,V1<V=V22,以打滑和疲劳断裂为主要失效形式的传动为___。
( B)A, 齿轮 B, 皮带 C, 蜗杆 D,链3,闭式软齿面齿轮的设计准则是___。
( C)A,按弯曲疲劳强度设计B,按弯曲疲劳强度设计,按接触疲劳强度校核C,按接触疲劳强度设计,按弯曲疲劳强度校核D,按弯曲疲劳强度校核4,带传动的紧边拉力F1,松边拉力F2,初拉力F0。
则有效圆周为__ _ 。
(D )A,F2+F0 B,F1 +F0 C, F1+F2 D,F1-F25,齿轮弯曲强度不足时会导致___。
( B)A,齿面磨损 B, 轮齿折断 C, 齿面胶合 D, 齿面点蚀6,蜗杆传动用于传递___之间的运动和动力。
机械设计期末试题及答案 2
![机械设计期末试题及答案 2](https://img.taocdn.com/s3/m/023b58cb551810a6f5248653.png)
2.带传动在工作时产生弹性滑动,是由于【】A .包角α太小B.初拉力F 0太小
C .紧边与松边拉力不等D.传动过载
3.在下列四种型号的滚动轴承中,只能承受径向载荷的是【】A . 6208 B. N208 C. 3208 D. 5208
4.下列四种螺纹中,自锁性能最好的是【】A .粗牙普通螺纹B.细牙普通螺纹
A .齿轮的模数B.齿轮的压力角C.齿轮的齿数D.齿轮的顶隙系数
6、一斜齿圆柱齿轮传动,已知法向模数Mn=4mm ,齿数Z
1
=20,螺旋角β=14032’
2”,齿宽b 1 =80, b
2
=75mm ,则该传动的齿宽系数φ
d
等于(。
A. 0.852 B. O.88 C. 0.8 D. 0.907
7、同一工作条件,若不改变轴的结构和尺寸,仅将轴的材料由碳钢改为合金钢,可以提高轴的(而不能提高轴的(。
径d 1=17.294mm。试校核螺栓的强度。
五、结构改错题:请用圆圈标出错误的位置,满分16分
标准答案纸
一、选择题:
1-5:BCBDC 6-10:DBDDD
二、填空题:
1.弯矩,转矩
2.深沟球轴承, 17
3.大于,大齿轮齿宽b 2
4.两侧面,上下面
5.基孔,基轴
6.静应力,变应力,循环变应力
7.三角形螺纹,梯形螺纹,锯齿形螺纹
2、下列滚动轴承密封装置,其中是属于接触式密封,而是属于非接触式密封。
A .毡圈密封B .甩油环C .密封环D .缝隙密封
二、单项选择题(每选项1分,共11分
1、A。2、B。3、A。4、D。5、C6、D。7、A、B。8、B。9、B。10、B。三、计算题(38分1.(15分
《机械设计》课程试题(二)含答案
![《机械设计》课程试题(二)含答案](https://img.taocdn.com/s3/m/5a10bf22453610661ed9f43a.png)
《机械设计》课程试题(二)一、填空题(25分)[每空1分]1、滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。
2、dn值大的滚动轴承应采用润滑,而dn值小的滚动轴承可采用润滑。
3、滑动轴承保证液体动压润滑的条件有。
4、混合摩擦(非液体摩擦)滑动轴承计算应校核、、值。
5、列举两种刚性联轴器的名称,并说明是否具有补偿轴向。
径向或角向位移的能力:,。
6、轴按所受载荷性质分类,只承受弯矩的称轴;只承受扭矩称轴;承受弯矩和扭矩称轴。
7、直齿圆锥齿轮的当量齿数Zv=;标准模数和压力角在;受力分析和强度计算用直径。
8、带传动的主要失效形式为和。
9、带工作是截面上产生的应力有,,。
10、在齿轮传动中,大小齿轮的接触应力是等的,大小齿轮的弯曲应力是等的。
二、选择题(11分)[每空1分]一、选择题:1、滚动轴承内圈与轴配合的正确标注应为。
A .Ф30H7/k6 B. Ф30H7 C .Ф30k62、下列滚动轴承密封装置,其中是属于接触式密封,而是属于非接触式密封。
A.毡圈密封B.甩油环C.密封环D.缝隙密封3、在情况下,滑动轴承润滑油的粘度不应选得较高。
A.重载B.高速C.工作温度D.高承受变载或冲击振动载荷4、两相对滑动的接触表面,依靠吸附油膜进行润滑的摩擦状态称。
A.液体摩擦B.半液体摩擦C.混合摩擦D.边界摩擦5、半圆键联接当采用双键时两键应布置。
A.在周向相隔90ºB.在周向相隔120ºC.在周向相隔180ºD.在轴向沿同一直线6、为了提高受轴向变载荷螺栓联接的疲劳强度,应。
A.增加螺栓刚度。
B.降低螺栓刚度。
C.降低被联接件刚度。
7、弹簧A的刚度为K1,弹簧B的刚度为K2,两弹簧并联的刚度为。
A. K1B. K2C. K1+K2D. K1K2/(K1+K2)8、强度等级为6.8级的螺栓材料σs=MPa。
A. 600B. 800C. 680D. 4809、链轮中心距已定,合理确定链传动的链长时,应取。
机械设计试卷及答案
![机械设计试卷及答案](https://img.taocdn.com/s3/m/233e8f7d571252d380eb6294dd88d0d233d43cbf.png)
4、在其它条相同的条件下,V带传动与平带传动相比,可以传递更大的功率,这是由于。
A.V带与轮槽工作面之间的摩擦是楔面摩擦。
5、在轴的初步计算中,轴的直径是按进行初步确定的。
弯曲强度;B.扭转强度;C.轴段长度;D.轴段上零件的孔径。
7、某厂运输带由速度1440/min的电动机通过二套减速装置来驱动,其中 a.双级直齿圆柱齿轮减速器;b. V带传动。
这二套减速装置的排列次序宜采用 a b。
A.电动机a→b→运输带;B.电动机b→a→运输带;8、在润滑良好的情况下,耐磨性最好的蜗轮材料是。
A.铸铁;B.无锡青铜;C.锡青铜;D.黄铜。
10、滚动轴承基本额定动载荷所对应的基本额定寿命是。
A.107;B.25⨯107;C.106;D.5⨯106。
3、受轴向工作载荷的紧螺栓联接,设螺栓刚度C1远远小于被联接件的刚度C2,则不论工作载荷F是否变化,螺栓F接近___预紧力_____。
中的总拉力25、带传动的最大有效圆周力随着初拉力,包角,摩擦系数的增大而增大。
6、若齿轮传动的传动比、中心距和齿宽不变,增加两轮的齿数和,则弯曲强度___变小___,接触强度_____不变_____7、齿轮传动(大、小齿轮分度圆直径分别为d2、d1)传动比表达式为_d2/d1______。
蜗杆传动(蜗杆分度圆直径d1,蜗杆分度圆柱导程角γ,蜗轮分度圆直径d2)传动比表达式为_____d2/d1tgγ_____________。
8、轴承代号为7210AC/P2的轴承内径为50mm、类型为角接触球轴承、公差等级为2级。
9、齿轮的齿形系数与模数无关,只与齿面轮廓齿数有关。
10、带传动工作时,带的最大应力发生在带绕上小轮处。
11、滚动轴承的额定寿命是指可靠性为90%的寿命。
12、闭式软齿面齿轮传动,一般应按接触强度强度进行设计,然后再按弯曲强度进行校核。
7、蜗杆传动,蜗杆头数越少,传动效率越低。
(t)8、轴是用于支撑回转零件,并传递运动和动力的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《机械设计》课程试题(一)一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时,则其平均应力是其最大应力的2、三角形螺纹的牙型角α=,适用于,而梯形螺纹的牙型角α=,适用于。
3、螺纹连接防松,按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中,带内所受的应力有、和,最大应力发生在。
5、链传动设计时,链条节数应选数(奇数、偶数)。
链轮齿数应选数;速度较高时,链节距应选些。
6、根据齿轮设计准则,软齿面闭式齿轮传动一般按设计,按校核;硬齿面闭式齿轮传动一般按设计,按校核。
7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面接触应力,材料的许用接触应力,工作中产生的齿根弯曲应力,材料的许用弯曲应力。
8、蜗杆传动的总效率包括啮合效率η、效率和效1= ,影响蜗杆传动总效率的主要因率。
其中啮合效率η1素是效率。
9、轴按受载荷的性质不同,分为、、。
10、滚动轴承接触角越大,承受载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=-1的变应力是应力。
A.对称循环变B、脉动循环变C.非对称循环变D.静2、在受轴向变载荷作用的紧螺柱连接中,为提高螺栓的疲劳强度,可采取的措施是( )。
A、增大螺栓刚度Cb,减小被连接件刚度Cm B.减小Cb.增大Cm C.增大Cb和Cm D.减小Cb和Cm3、在螺栓连接设计中,若被连接件为铸件,则往往在螺栓孔处做沉头座孔.其目的是( )。
A.避免螺栓受附加弯曲应力作用B.便于安装C.为安置防松装置4、选取V带型号,主要取决于。
A.带的线速度B.带的紧边拉力c.带的有效拉力D.带传递的功率和小带轮转速的主要几何参数5、对于标准齿轮传动,影响齿形系数YF是。
A.齿轮的模数B.齿轮的压力角C.齿轮的齿数D.齿轮的顶隙系数6、一斜齿圆柱齿轮传动,已知法向模数Mn=4mm,齿数Z1=20,螺旋角β=14032’2”,齿宽b1=80,b2=75mm,则该传动的齿宽系数φd等于——。
A.0.852 B.O.88 C.0.8 D.0.9077、同一工作条件,若不改变轴的结构和尺寸,仅将轴的材料由碳钢改为合金钢,可以提高轴的而不能提高轴的。
A.强度B.刚度8、当转速较低、同时受径向载荷和轴向载荷,要求便于安装时,宜选用。
A.深沟球轴承B.圆锥滚子轴承C.角接触球轴承9、滑动轴承计算中限制pv值是考虑限制轴承的。
A.磨损B.发热C.胶合D.塑性变形10、圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比C=5,则它的内径D1等于。
A、30mm,B、24mm,C、36mm,D、40mm得分三、计算题(38分)1、(15分)有一受预紧力F0和轴向工作载荷作用的紧螺栓连接,已知预紧力F0=1000 N,螺栓的刚度Cb与连接件的刚度Cm相等,轴向工作载荷F=1000N,试计算该螺栓所受的总拉力F2=?剩余预紧力F1=?在预紧力F0不变的条件下,若保证被连接件间不出现缝隙,该螺栓的最大轴向工作载荷F max为多少?2、(13分)如图3-2所示的手摇起重绞车采用蜗杆传动。
巳知模数m=8mm,蜗杆头数z1=1,蜗杆分度圆直径d1=80mm,蜗轮齿数z2=40,卷筒直径D=200mm,蜗杆与蜗轮间的当量摩擦系数f V=0.03,轴承和卷简中的摩擦损失等于6%,问:(1)欲使重物W上升1m,手柄应转多少转?并在图上标出手柄的转动方向。
(2)若重物W=5000N,手摇手柄时施加的力F=100N,手柄转臂的长度L应是多少?3、(10分)某轴系部件采用一对7208AC滚动轴承支承,如图3-3所示。
己知作用于轴承上的径向载荷F r1=1000N,F r2=2060N,作用于轴上的轴向载荷F A=880 N,轴承内部轴向力F d与径向载荷F r的关系为F d=0.68F r,试求轴承轴向载荷F a1和F a2。
四、分析题(20分)1.(10分)如图4-1为圆柱齿轮—蜗杆传动。
已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。
(1)在图中啮合处标出齿轮1和齿轮2所受轴向力F a1和F a2的方向。
(2)为使蜗杆轴上的齿轮2与蜗杆3所产生的轴向力相互抵消一部分,试确定并标出蜗杆3轮齿的螺旋线方向,并指出蜗轮4轮齿的螺旋线方向及其转动方向。
(3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。
2、(10分)指出图4-2中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
《机械设计》课程试题(一)答案与评分标准一、填空题(每空1分共31分)1、50%。
2、600、联接、300、传动。
3、摩擦、机械、永久。
4、松紧边拉力产生的拉应力、离心拉应力、弯曲应力。
5、偶、奇、小。
6、接触强度、弯曲强度、弯曲强度、接触强度。
7、相同、不同、不同、不同。
8、轴承效率η2、搅油效率η3、啮合效率。
9、转轴、心轴、传动轴。
10、轴向。
二、单项选择题(每选项1分,共11分)1、A。
2、B。
3、A。
4、D。
5、C。
6、D。
7、A、B。
8、B。
9、B。
10、B。
三、计算题(38分)1.(15分)2、(13分) [解] (1) i=z 2/z 1=40设重物上升1m ,手柄应转x 转,则(5分)手柄的转动方向ω示于图中(3分)(总效率2分,L3分)(5分) F 2=F 0(5分) F 1=F 0F 1=F 2F 1F 1=F 2F 0(5分) (2)3、(10分)[解] 7208C轴承的α=150,内部轴向力F d=0.4F r,F d1=0.4F r1=0.4×1000=400N (2分)方向如解所示向左F d2=0.4F r2=0.4×2060=824N (2分)方向如图所示向右F d2十F A=824十880=1704>F d1故轴承1为压紧端,轴承2为放松端。
F a1=F d2十F A=1704N (3分)F a2=F d2=824N (3分)四、分析题(20分)1.(11分) (1)在图中啮合处齿轮1和齿轮2所受轴向力F a1和F a2的方向如图(2分)。
(2)蜗杆3轮齿的螺旋线方向,蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。
(3)蜗杆和蜗轮所受各分力的方向。
(6分)2、(10分)[解] 画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承内环和套简装不上,也拆不下来。
④轴承安装方向不对。
⑤轴承外圈内与壳体内壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承内圈拆不下来。
每指出1个错误得1分,满分5分;每改正1个错误得1分,满分5分。
《机械设计》课程试题(八)一、填空与选择填空题:(每空2分, 共15分)1、用于联接的螺纹是(),其原因是():2、受轴向工作载荷F作用的紧螺栓联接,螺栓和被联接件的刚度分别为C1和C2,其预紧力为'F,则剩余预紧力''F为();3、形成流体动压润滑的必要条件是()、()和();4、直齿圆锥齿轮的强度可近似按()强度进行计算;5、阿基米德蜗杆传动在()面上的模数m和压力角取α取标准;在该平面内,蜗杆与蜗轮的啮合相当于()与()的啮合;6、键的剖面尺寸是由()确定的,而键长是由()确定的;7、滚动轴承的基本额定动负荷C是指();8、闭式软齿面齿轮传动一般按()设计,按()校核。
A.齿根弯曲疲劳强度B.齿面接触疲劳强度C.齿面磨损D.齿面胶合9、标注螺纹时();A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明10、对齿面硬度≤350HBS的一对齿轮传动,选取齿面硬度时应使();A.小齿轮齿面硬度<大齿轮齿面硬度B.小齿轮齿面硬度=大齿轮齿面硬度C.小齿轮齿面硬度>大齿轮齿面硬度D.小齿轮齿面硬度≤大齿轮齿面硬度11、齿轮弯曲强度计算中的齿形系数与()无关。
1、什么是带传动的弹性滑动现象?(本小题3分)2、试写出一维雷诺方程表达式,并说明其中各符号的含义。
(本小题4分)3、试写出轴承代号7416E/p4的意义。
(本小题4分)4、说明闭式蜗杆传动的主要实效形式及设计准则。
(本小题4分)三、计算题(共30分):1.图示托架受铅垂力F(N),托架与托体之间的摩擦系数为µs,,可靠系数K f=1,螺栓与被联接件的相对刚度为0.2,螺栓材料的许用应力为[σ],按步骤列出螺栓根径d1的计算式。
(15分)2、一轴上有一对30204圆锥滚子轴承,轴承受载荷NFR5400=,.图示为蜗杆—斜齿轮传动,蜗杆由电动机驱动,转动方向如图。
已知蜗杆轮齿的螺旋线方向为右旋,为使Ⅱ轴上的轴向力最小,试在图中标出:1.蜗轮2.斜齿轮3及4的齿斜方向;2.Ⅱ轴上的零件所受各分力的方向;3. 如斜齿轮3的输入功率P=2kw,n=500rpm,分度圆直径d3=10mm,分度圆螺旋角β=150,求齿轮3、4所受各分力大小五、结构题:(本题15分)分析图中结构错误,并将正确结构画出来。
《机械设计》课程试题(八)参考答案一、1、 三角形,自锁性好2、 F ′+ 211c c c F 3、 沿运动方向有从大到小的楔型间隙,两表面有一定的相对运动,润滑油有一定的黏度且供油充足4、 齿宽中点处的当量直齿轮5、 中间截面,梯形齿条与渐开线齿轮6、 轴径,轮毂宽(或轴段长)7、 基本额定寿命为一百万转时轴承能承受的最大载荷8、 B,A9、 A10、C11、A12、B, B二、1、 由于带的弹性引起的带与轮之间部分接触弧的相对滑动现象2、 p/ x=6ην(h ―h 0)/h 33、 角接触球轴承,窄系列,直径系列为重系列,内径为80,加强型,4级公差等级4、 胶合、点蚀;按接触强度设计及热平衡计算(防胶合)三、1解:(1)求F ′:不下滑条件:4 F ′·μs ≥ k f F ∴F ′ ≥ s f Fk μ4(2)求F :F = ∑=412maxi i l Ml =2242⎪⎭⎫ ⎝⎛⋅⋅a a H F = a H F 2⋅ (3) 求 F 0 = F ′+ 211c c c + F = s f F k μ4+ 0.2 F (4) 求d 1:2、解:s 1、s 2F F R r 321==Y F s r )2/(11=211s s F r >+ F F r a =/11x f P p 11⨯⨯=e F F r a >==09.21800/82.3758/22,x 2=0.4,y 2=1.7 NF y F x f P a r p 99.7109)82.37587.118004.0(1.1)(22222=⨯+⨯⨯=⨯+⋅⨯= N P P 99.71092==;hp C n L r h 1.131799.710928200125016670166703/103/1010=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⨯=四、 1.图示2.图示;3.m N n p T ⋅=⨯=⨯=3820050021055.91055.96336343337640210382002t t F N d T F -====4338.287815cos 207640cos r n t r F N tg tg F F -==︒︒⨯=⋅=βα 4332047157640a t a F N tg tg F F -==︒⨯=⋅=β 五、《机械设计》课程试题(二)一、填空题(25分)[每空1分]1、 滚动轴承轴系一端固定一端游动的固定方式常用在或 情况下。
