陶瓷气体放电管

陶瓷气体放电管1. 简介陶瓷气体放电管是一种使用气体放电产生可见光和紫外线的装置。

它由外壳、电极、填充气体以及辅助电路等部分组成。

陶瓷气体放电管通常用于照明、显示、激光器、电子设备等领域。

它具有体积小、寿命长、发光效率高等特点，因此在现代科技发展中扮演着重要角色。

2. 结构陶瓷气体放电管的结构主要由以下几个部分组成：2.1 外壳陶瓷气体放电管的外壳通常采用陶瓷材料制成，具有良好的耐热性和耐压性。

外壳的设计旨在保护内部电路和装置，同时也确保放电发光的稳定性和安全性。

2.2 电极陶瓷气体放电管中的电极主要有阴极和阳极两种。

阴极是放电的主要部分，负责向气体中释放电子。

阳极则用于收集流经管内气体的电流。

电极通常采用导电材料制成，如钨、铝等。

2.3 填充气体陶瓷气体放电管的填充气体是产生放电的关键因素。

常见的填充气体有氖气、氩气、氙气等。

这些气体通常能够在放电时产生可见光和紫外线。

2.4 辅助电路陶瓷气体放电管中的辅助电路用于提供正常工作所需的电压和电流。

辅助电路包括电源、控制电路等。

3. 工作原理陶瓷气体放电管的工作原理是通过高电压激励填充气体，使其在管内产生放电现象。

当电极上施加足够高的电压时，阴极释放的电子会与填充气体中的原子或分子发生碰撞，激发其电子跃迁并发射光子，从而产生可见光或紫外线。

不同的填充气体和电极材料会导致不同的放电现象。

例如，氖气放电会产生红色光芒，氩气放电则产生蓝绿色光芒。

通过控制填充气体的种类和压强，可以实现不同颜色的光发射。

4. 应用领域陶瓷气体放电管在多个领域具有广泛的应用：4.1 照明陶瓷气体放电管在照明领域中被广泛使用。

其高发光效率和寿命长的特点使得其成为节能高效的照明设备。

此外，陶瓷气体放电管还可提供不同颜色的光源，满足不同场合的照明需求。

4.2 显示陶瓷气体放电管也广泛应用于显示技术中，如电视、屏幕和标牌等。

由于其发光效率高和对比度好，陶瓷气体放电管被认为是一种理想的显示设备。

贴片陶瓷气体放电管

贴片陶瓷气体放电管
【先让大家了解一下贴片陶瓷气体放电管】
贴片陶瓷气体放电管，英文简称为GDT（Gas Discharge Tube），是一种电子元器件，它主要用于在高压下（数千伏）保护电子器件不受电磁波冲击和电压过高的破坏。

【紧接着介绍贴片陶瓷气体放电管的特点】
1. 体积小，安装方便：贴片陶瓷气体放电管的体积很小，安装时只需要将其固定在PCB板上即可，不占用太多空间，安装方便。

2. 耐高压、高频：贴片陶瓷气体放电管具有很高的电压承受能力和高频透过性，能够在数千伏的高压下承受电磁波冲击，同时能够自动减少电压，减小对电路的影响。

3. 长寿命、可靠性高：由于其与外界隔离，所以在高温、潮湿和腐蚀等环境下，其特性不变，而且寿命长。

4. 可再生：贴片陶瓷气体放电管不会因为一次性过载而损坏，只要冲击过后恢复正常即可继续使用。

【紧接着介绍贴片陶瓷气体放电管的应用】
1. 保护电子器件：贴片陶瓷气体放电管常用于各种具有电磁兼容性要求的电子产品中，作为一种比较便宜而又有用的防护元件，如计算机、路由器、通信设备等。

2. 防雷：在电信通讯网中，贴片陶瓷气体放电管还被用于防雷，以保护通讯网的安全稳定运行。

3. 其他应用：贴片陶瓷气体放电管在雷达、军用电子、医疗器械和科学实验等领域也有广泛的应用。

【最后，总结贴片陶瓷气体放电管的优点和使用范围，并展望未来】
总的来说，贴片陶瓷气体放电管具有安装方便、高压承受能力、高频透过性、长寿命等优点，应用范围广泛，能够在各种生产和生活
场合中发挥作用。

未来，随着电子科技的不断发展，贴片陶瓷气体放电管将不断得到完善，其应用领域将更加广泛。

气体放电管

陶瓷气体放电管是在放电间隙内充入适当的惰性气体介质。

配以高活性的电子发射材料及放电引燃机构，通过贵金属焊料高温封接而成的一种特殊的金属陶瓷结构的气体放电器件。

它可用于瞬间过电压防浪涌，也可用作点火。

其高阻抗、低极间电容和高耐冲击电流是其它放电管所不具备的。

当线路有瞬时过电压窜入时，放电管被击穿，阻抗迅速下降，几乎是短路状态。

放电管将大电流通过线路接地或回路泄放，也将电压限制在低电位，从而保护了线路及设备。

当过电压浪涌消失后，又迅速的恢复到≥109的高阻状态，保证线路的正常工作。

主要规格与型号：²陶瓷放电二极管2R-75V、2R-90V、2R-150V、2R-230V、2R-350V 、2R-470V、2R-600V、2R-800V、2R-1000V²陶瓷放电三极管3R-75V、3R-90V、3R-150V、3R-230V、3R-470V、3R-600V、3R-800V²陶瓷气体开关管2R-230V、2R-230V、2R-610V、2R-800V、2R-3000V格:3R075V 3R090V 3R230L 3R470L 3R600L 品牌:DF 产地:中国型号:2R075L 2R090L 2R150L 2R230L 2R350L 2R470L 2R600L 2 数量:20000陶瓷气体放电管Surge Arresters通常用于保护敏感的电信设备,例如电源线、通信线路、信号线和数据传输线,防止一般由雷击和设备开关操作导致的瞬时浪涌电压所造成的损坏。

气体放电管作为一个高阻抗器件,可放置在敏感设备的前面并与之平行,同时该器件不会影响信号的正常工作。

但是,在雷击等过电压浪涌情况下,气体放电管会切换到低阻抗状态,并将能量从敏感设备中转移。

与其他的过电压保护技术相比,由于气体放电管具有低电容特性,因此它所造成的信号失真程度也较小。

气体放电管由于其快速和精确的导通电压,因此具备了比一般气体放电管更高水平的保护能力,这使得它们适用于主配线架(MDF)模块、高数据率通信(如ADSL, VDSL)和电源线的浪涌保护。

瞬态抑制二极管陶瓷气体放电管

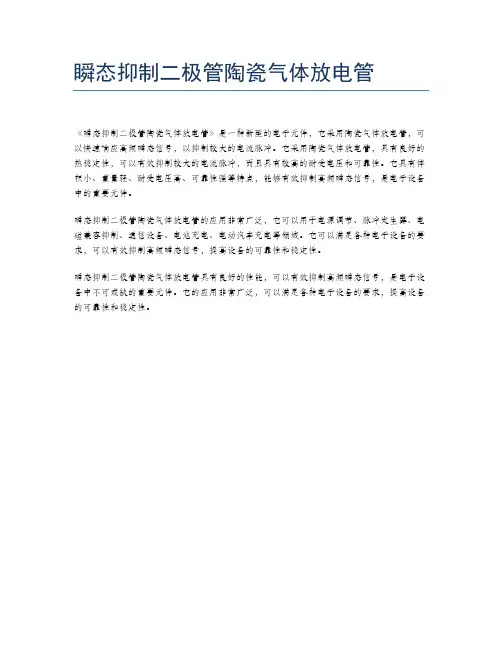

瞬态抑制二极管陶瓷气体放电管
《瞬态抑制二极管陶瓷气体放电管》是一种新型的电子元件，它采用陶瓷气体放电管，可以快速响应高频瞬态信号，以抑制较大的电流脉冲。

它采用陶瓷气体放电管，具有良好的热稳定性，可以有效抑制较大的电流脉冲，而且具有较高的耐受电压和可靠性。

它具有体积小、重量轻、耐受电压高、可靠性强等特点，能够有效抑制高频瞬态信号，是电子设备中的重要元件。

瞬态抑制二极管陶瓷气体放电管的应用非常广泛，它可以用于电源调节、脉冲发生器、电磁兼容抑制、通信设备、电池充电、电动汽车充电等领域。

它可以满足各种电子设备的要求，可以有效抑制高频瞬态信号，提高设备的可靠性和稳定性。

瞬态抑制二极管陶瓷气体放电管具有良好的性能，可以有效抑制高频瞬态信号，是电子设备中不可或缺的重要元件。

它的应用非常广泛，可以满足各种电子设备的要求，提高设备的可靠性和稳定性。

(完整版)陶瓷气体放电管工作原理及选型应用

陶瓷气体放电管工作原理及选型应用、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。

按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。

2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。

当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V 等几种，我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

气体放电管标准

气体放电管标准
气体放电管（GDT）是一种密封在陶瓷腔体中的放电间隙，腔体中充有惰性气体以稳定放电管的放电电压。

其主要特点是通流能量大，可达数十至数百KA，绝缘电阻极高，无漏流，无老化失效，无极性双向保护，静态电容极小，特别适用于高速网络通讯设备的粗保护。

可广泛用于各种电源及信号线的第一级雷击浪涌保护。

关于气体放电管的标准，可以参考IEC 61643-311 《低压电涌保护器元件第311部分：气体放电管（GDT）规范》。

该标准中，气体放电管测试项目包括：直流火花放电电压、冲击火花放电电压、绝缘电阻、电容量、横向电压、辉光至弧光转变电流，辉光电压，弧光电压、直流保持电压、标称交流放电电流试验、波形为8/20标称冲击放电电流试验，以及用10/1000冲击电流进行寿命试验等。

此外，对于GDT放电管的质量标准，是按国家标准GB9043进行检测的数据结果判定的。

GDT陶瓷气体放电管一般以以下6个参数作评定及试验条件：
1.直流击穿电压Vsdc：即对GDT放电管施加100V/s的直流电压
时的击穿电压值，发生击穿的电压值称为阈值电压或击穿电压，常用直流击穿电压有90V、150V、230V等。

2.脉冲（冲击）击穿电压Vsi：在GDT放电管上施加上升速率为
1kV/μs的脉冲电压，放电管击穿时的电压值称为脉冲击穿电压. 脉冲（冲击）击穿电压Vsi是放电管的一个动态特性，因反应速度没那么快，脉冲击穿电压则要比直流击穿电压高不少。

3.绝缘电阻：在GDT放电管两端施加规定的直流电压时测得的
电阻值，一般为1G欧。

4.电容值：GDT放电管在特定频率下测得的电容值，一般为1.0PF。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

气体放电管设计及使用

气体放电管设计及使用
气体放电管称陶瓷气体放电管是开关型过压保护器件，简称GDT。

陶瓷气体放电管GDT是在放电间隙内充入适当的气体介质，配以高活性的电子发射材料及放电诱导设计，通过金属焊料高温封接而制成的一种陶瓷气体放电器件，它主要用于瞬时大电压的过电压保护。

气体放电管设计及使用：
1）气体放电管的加入不能影响线路的正常工作，这就要保证气体放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。

据此确定所需放电管的标称直流击穿电压值。

2）确定线路所能承受的最高瞬时电压值，要确保放电管的冲击击穿电压值必须低于此值。

以确保当瞬间过压来临时，放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。

这是放电管的一个最重要的指标。

3）根据线路中可能窜入的冲击电流强度，确定所选用放电管必须达到的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用5kA等级；在设备终端处一般选用2kA左右等级）。

4）当过电压消失后，要确保放电管及时熄灭，以免影响线路的正常工作。

这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通（即续流问题）。

5）若过电压持续的时间很长，气体放电管的长时间动作将产生很高的热量。

为了防止该热量所造成的保护设备或者终端设备的损坏同时也为了防止发生任何可能的火灾，气体放电管此时必须配上适当的短路装置，我们称之为FS装置( 即“失效保护装置”)。

气体放电管选型很重要，在放电管工作中能长期发挥稳定质量保障更重要。

浪拓电子气体放电管为电子，通信及工业设备提供优质保护，气体放电管产品系列丰富，反应快速，具有稳定的保护水平。

陶瓷气体放电管

A.General Description简要概述音特电路保护事业部的GDT气体放电管通常用来防止诸如电力线路、通信线路、信号线路和数据传输线路等敏感电信设备经常因闪电雷击和设备切换操作所产生的瞬间浪涌电压引起的破坏。

陶瓷气体放电管是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地；推出贴片封装1812 4.5×3.2×2.7mm,更适合高速贴片和迷你化设计要求。

B.Features重要特性放电电流大、漏电流小极间电容小（≤0.5pF）绝缘电阻高（≥109Ω），击穿电压分散性较大（±30%）其外形为圆柱形,有带引线和不带引线两种结构形式新型表贴器件适用于自动装配，类似贴片电容电阻封装C.Application应用范围♦电力线路♦电话设备♦通信线路、报警系统、RF系统保护、基站♦数据传输线路♦xDSL设备D.Product Dimensions产品尺寸产品尺寸（（1812:4.5×3.2×2.7mm）E.Electrical Characteristic电气参数F.Part Information产品信息数量:3000pcs/盘(13”)附件附件：：电流综合波前沿时间：T 1=1.25T=8µs ±20%半峰时间：T 2=20µs ±20%NOTE:ALL DATA AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.ALL PRODUCTS COMPATIBLE WITH ROHS 注意注意：：所有的规格所有的规格、、参数更新将不例行通知0.00.10.91.0I0.5。

陶瓷气体放电管

陶瓷气体放电管
陶瓷气体放电管是一种用于产生电流的器件，它主要由陶瓷管、电极和填充气体三部分组成。

填充在陶瓷管中的气体通过加电压的方式使电子激发并产生电流，从而实现电气信号的放大和控制。

陶瓷气体放电管的工作原理是基于气体放电现象。

通常，填充在陶瓷管中的气体可以被分成两类，即惰性气体和反应性气体。

惰性气体包括氦、氖、氩等，而反应性气体则包括氢、氧、氮等。

当放电管加上一定的电压时，电极之间的电场足以将气体分子电离，并产生大量电子。

这些电子与气体原子或分子相互作用，使其能级发生变化，从而发出特定的光谱线。

陶瓷气体放电管的主要优点是具有高精度、高稳定性、高可靠性等特点。

它能够承受高电量的电流，从而使其具有较高的输出功率和响应速度。

此外，陶瓷气体放电管适用于各种电气信号放大和控制应用，例如放大器、振荡器、测量仪器等。

总之，陶瓷气体放电管是一种高性能的电子元件，它广泛应用于各种电子设备中。

在未来，随着科技的不断发展，陶瓷气体放电管的应用领域和功能将不断扩展和升级。

陶瓷气体放电管特性及应用

陶瓷气体放电管是一种陶瓷材料制成
的击穿强度，从而引发间隙放电现象。放电
的特殊结构的气体放电设备，其在放电间管内原有的惰性气体一旦发生电离，则放隙之间充填某种特定的惰性气体充当介电管将由原始的断路状态变为通路，加之３陶瓷气体放电管的应用分析质，同时配置活性很高的电子发射材料，并不存在用电器，故整个电路呈现几乎短路陶瓷气体放电管应用领域较为广泛，配备放电引燃机构。气体放电管设备的生的状态。此种状况之下，线路中所通过的电在室外分线盒的过压保护、通讯设备线路
际应用进行相关阐述。
关键词：陶瓷气体放电管原理特性应用中图分类号：２－３７９１（２０１３）ｌ１（ｃ）－０００８ — ０ｌ
的又一显著局限。
流极大，电流通过接地线路被泄放出原有保护、空调大功率保护、电源保护、信号防从而保证与陶瓷气体放电管串联的护等多个领域均可起到相应作用进行构件焊接，最终方可生产得到陶瓷气电路，体放电管。原有的设备所流经的电流保持在某一较为在线路保护方面，陶瓷气体放电管主陶瓷气体放电管的主要应用是瞬间过稳定的低值状态，插线、空避免受到瞬时高压及瞬要适用于给类电压较低电器电源、压时的保护作用，除此之外，还在点火时也时过大电流的破坏，从而实现了陶瓷气体气开关等的雷暴天气防雷工作，同时也可会有所应用。相比于其他类型的放电管设放电管的线路保护作用。以起到对于潜水泵、电气系统、各类传动设

陶瓷气体放电管的作用

陶瓷气体放电管的作用引言陶瓷气体放电管是一种用于电气和电子设备中的重要元件。

它具有多种功能和应用，可以在各种场合下实现电流的放电和控制。

本文将详细介绍陶瓷气体放电管的作用及其在不同领域中的应用。

什么是陶瓷气体放电管陶瓷气体放电管是一种利用特定的气体（如氩、氖等）进行放电的装置。

它由一个或多个封闭在陶瓷外壳内的金属螺丝组成，内部充满了特定压力和成分的气体。

当施加适当的电压时，气体会发生放电现象，产生可见光、紫外线或其他形式的辐射。

作用1. 光源陶瓷气体放电管常被用作光源，在各种场合下发出可见光或紫外线。

其中最常见的应用是荧光灯。

荧光灯使用汞蒸汽和磷粉混合物来产生可见光。

当通入适当电压时，汞蒸汽放电产生紫外线，然后通过磷粉的荧光转换，产生可见光。

这种光源具有高效、长寿命和节能等特点，在室内照明和显示器背光等领域得到广泛应用。

2. 激光器陶瓷气体放电管还可以用于激光器的制造。

激光器是一种能够产生高强度、单色、相干性极好的激光束的装置。

在激光器中，通过对陶瓷气体放电管施加高电压，使气体处于激发状态，当气体原子或分子从高能级跃迁到低能级时，会释放出一束相干的激光。

激光器广泛应用于科学研究、医学治疗、材料加工等领域。

3. 气体检测陶瓷气体放电管还可以用于气体检测。

不同的气体在特定条件下会产生不同的放电特性，通过监测陶瓷气体放电管中的放电现象，可以判断周围环境中是否存在特定的气体以及其浓度。

这种气体检测技术在环境监测、工业安全等领域具有重要的应用价值。

4. 气体放电研究陶瓷气体放电管也被广泛应用于气体放电研究中。

通过对陶瓷气体放电管中的放电现象进行观察和分析，可以深入研究气体放电的基本原理和特性。

这对于提高气体放电技术的效率和可靠性具有重要意义，并且为相关领域的科学家和工程师提供了宝贵的实验数据。

应用领域1. 照明陶瓷气体放电管在照明领域有广泛的应用。

除了荧光灯之外，它还被用于汽车前大灯、舞台灯光、投影仪等场合。

陶瓷气体放电管—搜狗百科

陶瓷气体放电管—搜狗百科1、陶瓷气体放电管的加入不能影响线路的正常工作，这就要保证陶瓷气体放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。

据此确定所需陶瓷气体放电管的标称直流击穿电压值。

例如：在电话线的过电压防护中，常态时，电话线两线间的电压为48V，但当振铃信号来时，两线间的峰值电压可达175V左右，因此，此时选用的陶瓷气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V（标称直流击穿电压值为230V）的陶瓷气体放电管。

2、确定线路所能承受的最高瞬时电压值，要确保陶瓷气体放电管的冲击击穿电压值必须低于此值。

以确保当瞬间过压来临时，陶瓷气体放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。

这是陶瓷气体放电管的一个最重要的指标。

例如：上例所述的电话线上，如果只用于保护一般的电话机，则只需选用冲击击穿电压小于800V（实测典型值为650V左右）的陶瓷气体放电管，但若被保护对象为更精密的设备（如传真机等），则可选用我公司陶瓷气体放电管（实测典型值不到400V）。

3、根据线路中可能窜入的冲击电流强度，确定所选用陶瓷气体放电管必须达到的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用5kA等级；在设备终端处一般选用1kA左右等级）。

4、当过电压消失后，要确保陶瓷气体放电管及时熄灭，以免影响线路的正常工作。

这就要求陶瓷气体放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起陶瓷气体放电管的持续导通（即续流问题）。

由于陶瓷气体放电管有一个特点是：维持陶瓷气体放电管持续放电的电压值要远小于陶瓷气体放电管的击穿电压值。

一般用户没有测试条件，无法判定此项指标好坏，在此提供一种简单判定办法，以标称直流击穿电压为230V的陶瓷气体放电管为例：找一可调直流稳压电源，在其输出串联一51K左右限流电阻再接到陶瓷气体放电管的二电极，将输出电压由小逐渐调高直至陶瓷气体放电管放电，然后再慢慢调低电源输出电压，观察陶瓷气体放电管熄灭时的电压值，一般的陶瓷气体放电管此值均为60V左右，5、若过电压持续的时间很长，陶瓷气体放电管的长时间动作将产生很高的热量。

陶瓷气体放电管特性及应用

过电压和浪涌电流能对通讯设备和数据传输系统造成损坏，甚至对人身安全构成威胁。气体放电管提供最优的过电压和浪涌保护。放电管能快速安全地限制过电压至正常水平，并可靠地排除危险电流。过电压和浪涌电流可能由以下因素所造成(示意图1.2)：
/ch/Technical_info.asp?id=15（第 1／6 页）2008-6-18 11:59:04
/ch/Technical_inf4
深圳市威特科电子有限公司
3、应用领域 3.1 作为保护器件信号保护（建议选用对应的微型管及中、小通流容量系列放电管）：电子线路中集成块、晶闸管、芯片等昂贵元件及线路板电信网络中的信号线、网线、电话卡、交换机、传真机、电话机、配线架、交接箱、基站、移动电话天线计算机系统的主机、调制解调器、数据处理系统、长分支线、短分支线及各种终端设备视频系统、CATV设备、阴极射线管（CRT）各种家用电器、实验设备、测试设备电源保护（建议选用对应的中、高及超高流容量系列放电管）: 各种设备的电源防雷、电源插座、电源转换器、插线、空气开关、负荷开关等低压电器铁路电力、电气系统、LC设备、电动机、潜水泵、传动设备浪涌电压防护 3.2 作为开关器件专用作点火开关的气体放电管具有独特的快速通断特点，能提供几个微秒和非常陡峭的峰值极高的前沿电压及电流脉冲，它与点火变压相配合可产生电压为 12kV的典型高压脉冲，工业利用此效应就制成了点火开关. 开关放电管以其
/ch/Technical_info.asp?id=15（第 5／6 页）2008-6-18 11:59:04
深圳市威特科电子有限公司
Back 版权所有：深圳市威特科电子有限公司技术支持：/
/ch/Technical_info.asp?id=15（第 6／6 页）2008-6-18 11:59:04

陶瓷气体放电管，如何正确选型？

陶瓷气体放电管，如何正确选型？陶瓷气体放电管，都是干货，看完就明白了陶瓷气体放电管，简称GDT，是一种开关型过压防雷保护元器件。

众所周知，陶瓷气体放电管GDT广泛应用于防雷工程的第一级或第二级保护上，常与限压型防雷保护器件综合应用。

不论是各种信号电路的防雷还是交直流电源的防雷，都可以借助陶瓷气体放电管将强大的雷电流泄放入大地，对高频电子线路的保护有着明显的优越性。

接下来，跟着专业的电路保护专家东沃电子，一起来揭开陶瓷气体放电管那层神秘的面纱，再也不怕被忽悠了！陶瓷气体放电管工作原理陶瓷气体放电管，其内部是由一个或多个放电间隙内充有惰性气体组成的密闭器件，其电气性能跟气体种类、气体压力和电极距离三者相关，主要应用于瞬时大电压的过电压保护。

其惰性气体主要是氖或氩，并保持一定的压力，同时电极表面涂以发射剂减少电子发射能。

陶瓷气体放电管工作原理是并联在电路中，在正常情况，由其独有的高阻抗和低电容特性，几乎对电路不产生任何影响；但，一旦有异常浪涌涌现时，GDT以纳秒级的响应速度被击穿放电，使得其阻抗下降，呈短路状态，将浪涌电流通过地线转接给大地，从而达到电路防护作用；当异常浪涌消失，GDT迅速回到了高阻状态，电路正常运行。

陶瓷气体放电管特性揭秘东沃电子，在研发、生产电路保护器件方面拥有精湛的技术水平和丰富的研发经验，为广大客户提供高品质的保护器件产品，只为电路更安全。

东沃电子结合陶瓷气体放电管的实际应用，总结出几点特点，助力大家更好地了解陶瓷气体放电管。

√ 纳秒级响应速度√ 稳定的击穿电压√ 低电容特性√ 高绝缘电阻√ 无穿越电压√ 对原电路无影响，电路设计简单方便√ 无放射性，对人体、环境和生态无影响√ 高可靠性，不易损坏，使用期限长由于陶瓷器气体放电管独有的特性，广泛应用各种场合，是一种常用、高效的防雷保护器件。

陶瓷气体放电管选型原则陶瓷气体放电管，外形圆柱形，按照电极数，可分为二极管放电管和三级放电管两种，带引线和不带引线两种结构形式，型号繁多，如何选择正确型号陶瓷气体放电管是采购商最头痛的难题？东沃电子，一家专业的陶瓷气体放电管生产厂家，为您带来满满的陶瓷气体放电管选型干货：1、陶瓷气体放电管的加入前提条件是陶瓷气体放电管的直流击穿电压的下限值必须高于电路中的最大正常工作电压，才能不能影响电路正常工作。

陶瓷气体放电管优缺点浅析

UN Semiconductor
陶瓷气体放电管优缺点浅析
优恩半导体（UN）
一、陶瓷放电管优点：
①击穿（导通）前相当于开路，电阻很大，没有漏电流或漏电流很小；
②击穿（导通）后相当于短路，可通过很大的电流，压降很小；
③脉冲通流容量（峰值电流）很大；2.5kA~100kA；
④具有双向对称特性。

⑤电容值很小，小于3pF。

二、陶瓷放电管缺点：
①由于气体电离需要一定的时间，所以响应速度较慢，反应时间一般为
0.2～0.3μs(200～300ns)，最快也有0.1μs(100ns)左右，在它未导通
前，会有一个幅度较大的尖脉冲漏过去，而起不到保护作用。

②击穿电压一致性较差，分散性较大，一般为±20%。

③击穿电压只有几个特定值。

unsemi。

气体放电管原理及应用（详解）

气体放电管原理及应用（详解）气体放电管原理及应用（详解）原理:气体放电管采用陶瓷密闭封装，内部由两个或数个带间隙的金属电极，充以惰性气体（氩气或氖气）构成，基本外形如图1所示。

当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管便开始放电，并由高阻变成低阻，使电极两端的电压不超过击穿电压。

气体放电管的主要参数1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在US数量极。

2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8X 20 □电流波形下，所能承受及散发的电流。

3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。

气体放电管电容量很小，一般为＜1pF。

4）直流击穿电压当外施电压以500V/S的速率上升，放电管产生火花时的电压为击穿电压。

气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。

5）温度范围其工作温度范围一般在—55 C?+ 125 C之间。

6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻，一般＞1010Q。

气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。

特点为低电流量，高持续电源，无漏电流，高可靠性。

图3通讯设备防雷应用2 ）气体放电管和压敏电阻组合构成的抑制电路图4是气体放电管和压敏电阻组合构成的浪涌抑制电路。

由于压敏电阻有一致命缺点：具有不稳定的漏电流，性能较差的压敏电阻使用一段时间后，因漏电流变大可能会发热自爆。

为解决这一问题在压敏电阻之间串入气体放电管。

但这又带来了缺点就是反应时间为各器件的反应时间之和。

例如压敏电阻的反应时间为25ns ，气体放电管的反应时间为100ns ，则图4的R2,G,R3的反应时间为150ns ，为改善反应时间加入 R1压敏电阻，这样可使反应时间为25ns 。

图4气体放电管和压敏电阻配合应用3）气体放电管在综合浪涌保护系统中的应用自动控制系统所需的浪涌保护系统一般由二级或三级组成，利用各种浪涌抑制器件的特点，可以实现可靠保护。

气体放电管

气体放电管、压敏电阻的工作原理及特性【转】[ 2010-3-7 18:10:00 | By: dier1999 ]推荐一、气体放电管的工作原理及特征气体放电管一般采取陶瓷作为封装外壳，放电管内充斥电气机能稳固的惰性气体，放电管的电极一般有两个电极、三个电极和五个电极三种构造。

当在放电管的极间施加必定的电压时，便在极间产生不平均的电场，在电场的作用下，气体开端游离，当外加电压到达极间场强并超过惰性气体的绝缘强度时，两极间就会发生电弧，电离气体，发生“负阻特性”，从而立即由绝缘状态转为导电状态。

即电场强度超过气体的击穿强度时，就惹起间隙放电，从而限制了极间电压。

也就是说在无浪涌时，处于开路状态，浪涌到来时，放电管内的电极板关合导通。

浪涌消失机，极板复原到本来的状态。

气体放电管是一种开关型的防雷保护器件，一般用于防雷工程的第一级或第二级的掩护上；因为它的极间绝缘电阻大，因此寄生电容很小，所以用于对高频电子线路的保护有着显明的上风。

但是气体放电管因为其自身在放电时的时延性较大和动作敏锐性不够幻想，因而它关于上升陡度较大的雷电波头也难以进行无效的克制，所以气体放电管一般在防雷工程的运用上大多与限压型防雷器进行综合利用。

综上所述：气体放电管的长处是电畅通流畅容量大；寄生电容小；残压较低，普通900V左右；气体放电管的毛病是：1、放电时延性较大，动作敏锐度不够，呼应时光较慢，为80ns左右。

2、有续流，有利于对交换或20V以上的线路进行掩护，因而与火花间隙一样，具有续流的遮断问题。

3、无法进行劣化唆使和完成故障遥信功效，平安系数不高。

二、压敏电阻的工作原理及特征压敏电阻是一种以氧化锌为重要成份的金属氧化物半导体非线性的限压型电阻。

压敏电阻的伏安特征是持续和递减的，因而它不具有续流的遮断问题。

它的工作原理为压敏电阻的氧化锌和添加剂在必定的前提下“烧结”，电阻就会受电压的强烈影响，其电流跟着电压的升高而急剧上升，上升的曲线是一个非线性指数。
