0428串联、并联电路计算题强化练习(1)
(完整版)串并联电路经典练习题
串联和并联练习题一、填空题1. ___________________ 将两个小灯泡到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________ 到电路中，我们就说这两个小灯泡是并联.2. _________________________ 人体心脏的跳动是由控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的__________ 时间变化的曲线，这就是通常说的_________ 通过___________ 以了解心脏的工作是否正常.（电流、电流、心电图）3. ___________________________________________________________ 在下图所示的电路中，当开关S i、&都闭合时，亮着的灯是 ____________________ 当开关S i闭合，S2断开时亮着的灯是 ________4. 你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是____________ 的.5. ___________________________________ 如上图所示的电路中，灯L i、L2是__________________________________________ 联，开关S i控制灯_________ ，S2控制灯_________ .6. 当我们连接电路时，为了安全，控制电路的开关应该处于__________ 状态.7. 如下图所示，L i、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L i、L2是_____________ 联的；若用导线只将BD连接起来，则灯L i、L2是 ___________ 联的；若用导线只将AC连接起来，则会发生_________ .二、选择题8. 在连接电路的过程中，下列几种做法中，没有必要的是（）A. 断开开关按电路图连接元件B. 开关必须靠近电源的正极C. 各个接线点一定要连接牢固D. 全部连接完后，再对照电路图检查，无误后再闭合开关9•由开关、电源和两个小灯泡组成的电路，当开关断开时，L i不发光，L2发光；当开关闭合时，L i和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A. L i 和L2 并联，再与开关串联B. L2和开关串联，再与L i并联C. L i和开关并联，再与L2串联D. L i和开关串联，再与L2并联10. 某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A. 只能将两盏灯并联B. 只能将两盏灯串联C. 两盏灯可以是串联，也可以是并联D. 以上说法都不正确11. 下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12. 、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡 并联，并用开关控制它们，你至少需要导线（ ）A . 3根B . 4根C . 5根D . 6根3、如图所示，当S 1, S 2断开时，能亮的灯是 ________ ，它们是 _______ 的。
串联和并联的电路图计算题
串联和并联电路图计算题(一)：例题分析：例1. 有一只电灯，电阻是10Ω，正常工作时它两头的电压是5V ，现有一个电压为8V 的电源，要想把灯接在那个电源上且正常发光，应如何连接一个多大的电阻？解题：依照题意画出电路图如图：电阻R 和灯泡L 串联；灯泡正常工作时电路中的电流：0.5A 105V R U I I L L L R =Ω=== 电阻R 两头的电压：U R =U ﹣U L =8V ﹣5V=3V ，电阻R 的阻值：Ω===60.5A3V I U R R R 例2．（2020•重庆）从2020年5月11日起，执行酒驾重罚新规定．交警利用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80Ω．利用前要通过调零旋钮（即滑动变阻器R 1的滑片）对测试仪进行调零，现在电压表的示数为8V ．求：（1）电压表的示数为8V 时，电流表的示数为多少？（2）电压表的示数为8V 时，滑动变阻器R 1的电阻值为多少？（3）调零后，R 1的电阻维持不变．某驾驶员对着测试仪吹气10s ，假设电流表的示数达到，说明驾驶员醉驾，现在电压表的示数为多少？解：（1）当S 闭合时，R 2和R 1接入电阻R /1串联， 当电压表的示数为8V 时，电流表示数：0.1A 808V R U I I 222=Ω=== （2）电压表的示数为8V 时，R 2和R 1接入电阻R /1串联，Ω===100.1A 8V -9V I U R 11/1（3）调零后，R 1的电阻维持不变，电流表的示数达到时，R 2和R 1接入电阻R /1串联，3V100.3A IR U /11=Ω⨯==U 2=U-U 1=9V-3V=6V例3．如下图的电路中，电源电压为6V ，且维持不变，电阻R 1、R 2、R 3的阻值别离为8Ω、4Ω、12Ω．求： （1）若是开关S 1、S 2都断开时，电流表电压表的示数是多大？ （2）若是开关S 1、S 2都闭合时，电流表电压表的示数又是多大？解：（1）开关S 1、S 2都断开时，R 1和R 2串联。
串并联电路计算专题练习题
串并联电路计算专题练习题本文档旨在提供一系列串并联电路计算练题，帮助研究者巩固和应用相关知识。
以下是一些练题，每个问题都包含了必要的信息和计算指导，可以通过手算或使用计算工具进行计算。
问题一一个电路由两个电阻器组成，电阻器1的电阻为100欧姆，电阻器2的电阻为200欧姆。
请计算该电路的总电阻。
计算步骤：1. 使用串联电路的公式：总电阻 = 电阻器1的电阻 + 电阻器2的电阻2. 将具体数值代入公式进行计算。
答案：总电阻 = 100欧姆 + 200欧姆 = 300欧姆问题二一个电路由三个电阻器组成，电阻器1的电阻为50欧姆，电阻器2的电阻为100欧姆，电阻器3的电阻为150欧姆。
请计算该电路的总电阻。
计算步骤：1. 使用并联电路的公式：1/总电阻 = 1/电阻器1的电阻 + 1/电阻器2的电阻 + 1/电阻器3的电阻2. 将具体数值代入公式进行计算。
答案：1/总电阻 = 1/50欧姆 + 1/100欧姆 + 1/150欧姆通过计算得出总电阻 = 30欧姆问题三一个电路由四个电阻器组成，电阻器1的电阻为10欧姆，电阻器2的电阻为20欧姆，电阻器3的电阻为30欧姆，电阻器4的电阻为40欧姆。
请计算该电路的总电阻。
计算步骤：1. 将电阻器1和2看做一个并联电路，电阻器3和4看做一个并联电路。
2. 使用并联电路的公式计算两个并联电路的总电阻。
3. 将两个并联电路看做串联电路，使用串联电路的公式计算总电阻。
答案：计算并联电路1的总电阻：1/总电阻1 = 1/电阻器1的电阻 + 1/电阻器2的电阻通过计算得出总电阻1 = 6.67欧姆计算并联电路2的总电阻：1/总电阻2 = 1/电阻器3的电阻 + 1/电阻器4的电阻通过计算得出总电阻2 = 13.33欧姆计算总电路的总电阻：总电阻 = 总电阻1 + 总电阻2通过计算得出总电阻 = 6.67欧姆 + 13.33欧姆 = 20欧姆以上是一些串并联电路计算的练习题，希望能帮助你巩固相关知识。

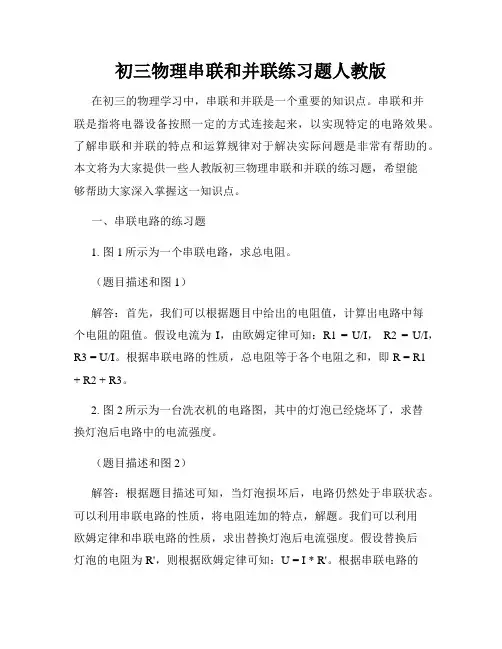

初三物理串联和并联练习题人教版
初三物理串联和并联练习题人教版在初三的物理学习中，串联和并联是一个重要的知识点。
串联和并联是指将电器设备按照一定的方式连接起来，以实现特定的电路效果。
了解串联和并联的特点和运算规律对于解决实际问题是非常有帮助的。
本文将为大家提供一些人教版初三物理串联和并联的练习题，希望能够帮助大家深入掌握这一知识点。
一、串联电路的练习题1. 图1所示为一个串联电路，求总电阻。
（题目描述和图1）解答：首先，我们可以根据题目中给出的电阻值，计算出电路中每个电阻的阻值。
假设电流为I，由欧姆定律可知：R1 = U/I，R2 = U/I，R3 = U/I。
根据串联电路的性质，总电阻等于各个电阻之和，即R = R1 + R2 + R3。
2. 图2所示为一台洗衣机的电路图，其中的灯泡已经烧坏了，求替换灯泡后电路中的电流强度。
（题目描述和图2）解答：根据题目描述可知，当灯泡损坏后，电路仍然处于串联状态。
可以利用串联电路的性质，将电阻连加的特点，解题。
我们可以利用欧姆定律和串联电路的性质，求出替换灯泡后电流强度。
假设替换后灯泡的电阻为R'，则根据欧姆定律可知：U = I * R'。
根据串联电路的性质，总电阻等于各个电阻之和，即R = R1 + R'。
将这两个式子联立，可求出电流强度I。
二、并联电路的练习题1. 图3所示为一个并联电路，求总电流。
（题目描述和图3）解答：对于并联电路，总电流等于各个电流之和，即I = I1 + I2 + I3。
根据题目中给出的电阻值，我们可以根据欧姆定律计算出各个支路的电流。
假设电压为U，根据欧姆定律可知：I1 = U/R1，I2 = U/R2，I3 = U/R3。
将这些电流相加即可得到总电流。
2. 图4所示为一间教室的照明系统电路图，其中的灯泡已经烧坏了，求替换灯泡后电路中的电压。
（题目描述和图4）解答：根据题目描述可知，当灯泡损坏后，电路仍然处于并联状态。
对于并联电路，总电流等于各个电流之和，即I = I1 + I2 + I3。
串联和并联电路练习题
串联和并联电路练习题串联和并联电路练习题电路是我们日常生活中不可或缺的一部分。
无论是家庭用电还是工业生产，电路都起着重要的作用。
在电路中，串联和并联是两种常见的连接方式。
它们在电路中起着不同的作用和效果。
本文将通过一些练习题来帮助我们更好地理解串联和并联电路。
问题一：两个电阻串联在一起，电阻值分别为R1=10Ω和R2=20Ω，求串联电路的总电阻。
解析：在串联电路中，电流依次通过每个电阻。
因此，电阻值相加就是串联电路的总电阻。
根据公式，总电阻Rt=R1+R2=10Ω+20Ω=30Ω。
问题二：三个电阻并联在一起，电阻值分别为R1=10Ω、R2=20Ω和R3=30Ω，求并联电路的总电阻。
解析：在并联电路中，电流在分支中分流，因此总电流等于各个分支电流之和。
根据公式，总电阻Rt=1/（1/R1+1/R2+1/R3）=1/（1/10Ω+1/20Ω+1/30Ω）≈5.45Ω。
问题三：一个电阻为R1=10Ω的串联电路和一个电阻为R2=20Ω的并联电路连接在一起，求整个电路的总电阻。
解析：首先计算串联电路的总电阻，根据公式Rt1=R1=10Ω。
然后计算并联电路的总电阻，根据公式Rt2=1/（1/R2+1/R3）=1/（1/20Ω+1/Rt1）≈6.67Ω。
最后整个电路的总电阻等于串联电路和并联电路的总电阻之和，即Rt=Rt1+Rt2=10Ω+6.67Ω≈16.67Ω。
问题四：一个电阻为R1=10Ω的串联电路和一个电阻为R2=20Ω的并联电路连接在一起，如果串联电路中的电流为I=2A，求并联电路中的电流。
解析：根据串联电路中电流的特性，串联电路中的电流是相同的。
因此，串联电路中的电流为I=2A。
根据欧姆定律，电流等于电压除以电阻，即I=U/R。
根据并联电路中电流的特性，总电流等于各个分支电流之和。
因此，总电流I=I1+I2，其中I1为串联电路中的电流，I2为并联电路中的电流。
根据公式，I2=I-I1=2A-2A=0A。
初三电学串联并联练习题
初三电学串联并联练习题1. 问题描述本文为初三电学小练习题，涉及串联和并联电路的计算和分析。
通过解答这些问题，可以帮助学生巩固电路的串并联知识，并培养学生应用所学知识解决实际问题的能力。
2. 串联电路问题2.1 问题一如图所示，三个电阻分别为R1=10欧姆，R2=20欧姆，R3=30欧姆。
求串联电路的总电阻。
【图1：串联电路图】解答：串联电路中，总电阻等于各个电阻之和。
所以，总电阻Rt=R1+R2+R3=10+20+30=60欧姆。
2.2 问题二如图所示，一个电池经过两个电阻的串联，电阻R1=5欧姆，R2=10欧姆，电池电动势E=12伏。
求串联电路的电流强度。
【图2：串联电路图】解答：根据欧姆定律，电流强度I=电动势E/总电阻Rt。
总电阻Rt=R1+R2=5+10=15欧姆。
所以，电流强度I=12/15=0.8安培。
3. 并联电路问题3.1 问题一如图所示，三个电阻分别为R1=10欧姆，R2=20欧姆，R3=30欧姆。
求并联电路的总电阻。
【图3：并联电路图】解答：并联电路中，总电阻的倒数等于各个电阻的倒数之和。
所以，总电阻的倒数为1/Rt=1/R1+1/R2+1/R3=1/10+1/20+1/30=1.8/60。
将1/Rt=1.8/6o两边取倒数，得到Rt=60/1.8=33.33欧姆。
3.2 问题二如图所示，两个电池通过两个电阻的并联，电阻R1=5欧姆，R2=10欧姆，电池1电动势E1=12伏，电池2电动势E2=9伏。
求并联电路的电流强度。
【图4：并联电路图】解答：根据欧姆定律，电流强度I=总电动势E/总电阻Rt。
总电阻的倒数为1/Rt=1/R1+1/R2=1/5+1/10=3/10。
所以，总电阻Rt=10/3=3.33欧姆。
总电动势E=E1+E2=12+9=21伏。
所以，电流强度I=21/3.33=6.31安培。
4. 总结通过解答上述串联和并联电路的练习题，我们可以得出以下结论：- 串联电路的总电阻等于各个电阻之和。
串并联电路的练习题
串并联电路的练习题在电路中，串联和并联是两种常见的电路连接方式。
理解和掌握串并联电路的特点和计算方法对于解决电路问题和实际应用有着重要的意义。
本文将提供一些关于串并联电路的练习题，并介绍解题思路和计算方法。
练习题一：串联电路计算一个由两个电阻和一个电源组成的串联电路中，电阻1的阻值为R1，电阻2的阻值为R2，电源的电压为V。
求解串联电路的总电阻。
解题思路：串联电路中，电流通过电阻1再通过电阻2，因此电阻之和等于总电阻。
根据欧姆定律，电压等于电流乘以电阻，可以得到如下计算公式：总电阻 = 电阻1 + 电阻2 = R1 + R2练习题二：并联电路计算一个由两个电阻和一个电源组成的并联电路中，电阻1的阻值为R1，电阻2的阻值为R2，电源的电压为V。
求解并联电路的总电阻。
解题思路：并联电路中，电流同时通过电阻1和电阻2，根据欧姆定律，可以得到如下计算公式：1/总电阻 = 1/电阻1 + 1/电阻2 = 1/R1 + 1/R2通过求解得到的总电阻的倒数，再取倒数即可得到总电阻。
练习题三：串并联电路的混合计算一个由多个电阻和一个电源组成的电路中，存在串联和并联的组合。
假设有两个并联电阻，记作电阻A和电阻B，它们的阻值分别为RA和RB；再接一个串联电阻C，其阻值为RC。
电源的电压为V。
求解整个电路的总电阻。
解题思路：首先计算并联电路的总电阻，根据并联电路的公式：1/并联电阻 = 1/电阻A + 1/电阻B = 1/RA + 1/RB得到并联电阻。
然后将并联电路的总电阻与串联电路的电阻C相加，即得到整个电路的总电阻：总电阻 = 并联电阻 + 电阻C = 1/并联电阻 + RC结论：通过以上练习题，我们可以运用串并联电路的计算方法来解决实际电路中的问题。
对于更复杂的电路，可以将其拆解成串并联电路的组合，逐步计算得到总电阻。
同时，我们也需要注意单位的一致性，例如电阻的阻值要使用相同的单位进行计算。
总结：串并联电路是电路中常见的连接方式，理解和掌握串并联电路的计算方法对于解决电路问题具有重要的意义。
串联与并联电路专题训练
串联与并联电路专题训练一、归纳整理1.串联电路的规律（1）电路特点：各个用电器相连，电流的路径有条.（2）电路的规律：电流关系；电压关系；电阻关系。
（3）分压原理: .2.并联电路的规律（1）电路特点：各个用电器相连,电流的路径有条.(2）电路的规律:电流关系;电压关系；电阻关系。
(3）分流原理: 。
二、专题训练1．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．2．图中的四个电路图中与如图实物图对应的是（）A．B．C．D．3．如图所示是三个灯泡L1、L2、L3组成的电路,电流表A1、A2、A3的示数分别为I1、I2、I3,则它们之间的关系是（）A．I3＜I2B．I1=I2+I3C．I3=I1+I2D．I2＜I14．如图所示是一个简化了的玩具警车的电路图，对此下列说法正确的是（）A．M和L是并联的B．M和L是串联的C．S1控制M D．S2控制整个电路5．九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路,符合设想的是（)A．B．C．D．6．在图所示的电路中,①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表B．表①③是电压表，表②④是电流表C．表①②是电压表,表③④是电流表D．表①③④是电压表，表②是电流表7．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起,就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是()A．B． C． D．8．有两个电阻阻值相同,串联后总电阻为8欧;那么这两个电阻并联后总电阻为（) A．2欧B．4欧C．8欧D．16欧4．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是(）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0。
初三物理串联电路和并联电路练习及答案(K12教育文档)
初三物理串联电路和并联电路练习及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初三物理串联电路和并联电路练习及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初三物理串联电路和并联电路练习及答案(word版可编辑修改)的全部内容。
初三物理串联电路和并联电路练习【同步达纲练习】一、选择题1．用一个开关同时控制三盏灯,则这三盏灯的连接方式是（）A．只能串联 B．只能并联 C．串联或并联都可以 D．串联或并联都不可能2．下面电路图两个灯泡组成并联的是（）3．有三盏电灯，想把它们连接在一个电路中,要求用与不用每盏电灯都不影响别的灯,下面电路图中能满中要求的是（）4．如下图，下列说法中正确的是（ )A. 闭合S、S2、S3，断开S1则L1与L2并联B．闭合S、S1、S2，断开S3则L1、L2并联C．闭合S、S1、S3，断开S2则L1、L2并联D．闭合S、S2,断开S1、S3，则L1、L2并联5．如上右图，下列说法中正确的是（）A．S1闭合,S2断开时灯都不会亮B．S1断开，S2闭合时电源被短路C．S1、S2都闭合时灯都不会亮D．S1、S2都闭合时灯都会亮6．如下图所示电路、电灯、电铃、电动机都并联的是（ )二、填空题1．试判断下列各种情况中小灯泡L1和L2的连接情况:（l）流过 L1的电流全部流经 L2 ；（2）拿掉灯 L1，灯 L2仍发光（2）开关同时控制 L1、L2 ;（4）开关 S断开时，灯 L1发光，L2不亮2．如下左图，当开关闭合时会发生现象，若要两灯串联,应去掉导线；若要两灯并联,应将导线改接到 .3．如下右图所示,当S1、S2都闭合时L1、L2、L3是联;当S1、S2都断开时L1、L2、L3是联，当S1闭合，S2断开时，L1、L2、L3是。
串联和并联电路练习题
串联和并联电路练习题一、选择题1. 在串联电路中，下列哪个说法是正确的？A. 电流在各个电阻上是相同的B. 总电阻等于各个电阻之和C. 电压在各个电阻上分配D. 所有选项都正确2. 并联电路中，下列哪个说法是错误的？A. 电流在各个电阻上分配B. 总电阻小于最小的电阻C. 电压在各个电阻上是相同的D. 电流等于各个分支电流之和3. 串联电路的总电阻与各个电阻的关系是：A. 总电阻等于各个电阻之和B. 总电阻小于最小的电阻C. 总电阻小于最大的电阻D. 总电阻等于各个电阻的倒数之和4. 并联电路的总电阻与各个电阻的关系是：A. 总电阻等于各个电阻之和B. 总电阻等于各个电阻的倒数之和C. 总电阻小于最小的电阻D. 总电阻等于各个电阻的平方和5. 在串联电路中，如果电阻R1和R2的阻值分别为10Ω和20Ω，那么总电阻Rt是多少？A. 5ΩB. 15ΩC. 30ΩD. 40Ω二、填空题6. 在串联电路中，如果总电压为U，电阻R1的电压为U1，电阻R2的电压为U2，那么U等于U1加上_________。
7. 在并联电路中，如果总电流为I，通过电阻R1的电流为I1，通过电阻R2的电流为I2，那么I等于I1加上_________。
8. 串联电路中的总功率P总可以通过公式_________来计算。
9. 并联电路中的总功率P总可以通过公式_________来计算。
10. 如果电阻R1和R2串联，它们的总电阻Rt等于_________。
三、简答题11. 解释串联电路中电流的特点，并给出一个实际应用的例子。
12. 解释并联电路中电压的特点，并给出一个实际应用的例子。
四、计算题13. 假设有两个电阻R1=50Ω和R2=100Ω，它们串联在一个电压为12V的电源上。
计算通过每个电阻的电流和总电流。
14. 假设有两个电阻R1=30Ω和R2=60Ω，它们并联在一个电压为24V 的电源上。
计算通过每个电阻的电流和总电流。
五、实验设计题15. 设计一个实验来验证串联电路中电流的一致性。
串并联电路练习题
串并联电路练习题在学习电路的过程中，了解串并联电路的概念和特点是非常重要的。
为了帮助大家更好地理解串并联电路，下面将为大家提供一些练习题。
通过解答这些问题，相信可以增强大家对串并联电路的理解。
题目一：串联电路的特点和计算1. 请简要说明串联电路的概念和特点。
2. 如果有两个电阻分别是R1=10Ω和R2=20Ω串联连接，求总电阻（Rt）的数值。
解答一：1. 串联电路是指电流沿着一条路径流动，依次经过电阻、电源等元件，形成一个闭合电路的组合。
串联电路中，各个电阻按顺序连接，电流大小在各个电阻中是相等的，而总电阻等于各个电阻的电阻之和。
2. 在本题中，两个电阻R1和R2串联连接，总电阻（Rt）的数值可以通过以下公式计算得到：Rt = R1 + R2 = 10Ω + 20Ω = 30Ω。
题目二：并联电路的特点和计算1. 请简要说明并联电路的概念和特点。
2. 如果有两个电阻分别是R1=10Ω和R2=20Ω并联连接，求总电阻（Rt）的数值。
解答二：1. 并联电路是指电流在分岔处分成两个或多个分支，经过各自的电阻，再在下游合流，形成一个闭合电路的组合。
并联电路中，各个电阻的两端电压相等，而总电阻的倒数等于各个电阻倒数之和的倒数。
2. 在本题中，两个电阻R1和R2并联连接，总电阻（Rt）的数值可以通过以下公式计算得到：1/Rt = 1/R1 + 1/R2 = 1/10Ω + 1/20Ω = 0.1Ω + 0.05Ω = 0.15Ω（倒数之和）所以，Rt = 1/0.15Ω ≈ 6.67Ω。
题目三：串并联电路的混合计算已知有一个串并联电路，如图所示：R1 R3--/\/\/\--o--/\/\/\--o----|R2其中，R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求总电阻（Rt）的数值。
解答三：根据题意可知，R1和R3是串联连接，所以它们的电阻直接相加。
而R2与R1、R3并联连接，所以需要使用并联电阻公式。
串并联电路的练习题
串并联电路的练习题串并联电路的练习题电路是电子学的基础，我们在日常生活中无处不见电路的应用。
而串并联电路是电子学中最基本的电路类型之一。
通过练习串并联电路的题目，我们可以更好地理解电路的原理和运行方式。
下面，我将为大家提供一些串并联电路的练习题，希望能够帮助大家更好地掌握这一知识点。
题目一：串联电路的计算假设有三个电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，它们依次串联在一起。
求整个电路的总电阻。
解析：串联电路中，电流只有一条路径可以流动，因此电阻之和即为总电阻。
根据公式：总电阻Rt = R1 + R2 + R3，代入数值计算即可得到总电阻。
题目二：并联电路的计算假设有三个电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，它们依次并联在一起。
求整个电路的总电阻。
解析：并联电路中，电流可以分流通过不同的电阻，因此电阻之和的倒数即为总电阻的倒数。
根据公式：1/Rt = 1/R1 + 1/R2 + 1/R3，代入数值计算即可得到总电阻。
题目三：串并联电路的计算假设有一个电路，其中有两个电阻R1=10Ω和R2=20Ω串联在一起，然后与一个电阻R3=30Ω并联。
求整个电路的总电阻。
解析：首先计算串联电路的总电阻，根据题目可知Rt1 = R1 + R2 = 10Ω + 20Ω = 30Ω。
然后计算并联电路的总电阻，根据题目可知1/Rt2 = 1/Rt1 + 1/R3 =1/30Ω + 1/30Ω = 2/30Ω，即Rt2 = 15Ω。
因此整个电路的总电阻为Rt2，即总电阻为15Ω。
题目四：串并联电路的计算（含电流和电压）假设有一个电路，其中有两个电阻R1=10Ω和R2=20Ω串联在一起，然后与一个电阻R3=30Ω并联。
电路中的电源电压为V=12V，请计算电路中的电流和各个电阻上的电压。
解析：首先计算整个电路的总电阻，根据题目可知总电阻为15Ω。
然后根据欧姆定律，电流I = V/Rt = 12V / 15Ω = 0.8A。
串联电路和并联电路练习题(含答案)
串联电路和并联电路练习题【1】一、选择题1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B． 1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图5所示，则[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
串联并联高中练习题及讲解
串联并联高中练习题及讲解在高中物理学习中，电路的串联和并联是基础且重要的概念。
以下是关于串联和并联电路的练习题及讲解。
练习题一：串联电路的电阻计算假设有两个电阻，R1 = 100 Ω 和R2 = 200 Ω，它们串联在一起。
求整个串联电路的总电阻。
解答：在串联电路中，总电阻等于各个电阻的和。
因此，总电阻 R_total = R1 + R2 = 100 Ω + 200 Ω = 300 Ω。
练习题二：串联电路的电流计算已知串联电路中的总电压为12V，总电阻为300 Ω。
求通过电路的电流。
解答：根据欧姆定律，电流 I = V / R，其中 V 是电压，R 是电阻。
将已知数值代入公式，得到I = 12V / 300 Ω = 0.04 A。
练习题三：并联电路的电阻计算假设有两个电阻，R3 = 300 Ω 和R4 = 600 Ω，它们并联在一起。
求整个并联电路的总电阻。
解答：在并联电路中，总电阻的倒数等于各个电阻倒数的和。
即 1/R_total= 1/R3 + 1/R4。
计算得到1/R_total = 1/300 Ω + 1/600 Ω =0.00333 + 0.00167 = 0.005。
因此，R_total = 1 / 0.005 = 200 Ω。
练习题四：并联电路的电压计算已知并联电路中的电源电压为12V，其中一个分支的电阻为200 Ω。
求该分支的电压。
解答：在并联电路中，所有分支的电压相等。
因此，该分支的电压等于电源电压，即 V_branch = 12V。
练习题五：串联与并联电路的功率计算假设串联电路中的电阻为300 Ω，电源电压为12V。
并联电路中的电阻为200 Ω，电源电压也为12V。
求两个电路的功率。
解答：功率 P = V^2 / R。
对于串联电路，P_serial = (12V)^2 / 300 Ω = 144 / 300 = 0.48 W。
对于并联电路，P_parallel = (12V)^2 / 200Ω = 144 / 200 = 0.72 W。
串并联电路练习题
串并联电路练习题串并联电路练习题电路是电子技术中最基础的概念之一。
在我们的日常生活中，电路无处不在，从简单的电灯开关到复杂的计算机芯片，都离不开电路的应用。
了解电路的原理和运作方式对我们理解和应用电子设备至关重要。
在学习电路的过程中，练习题是一种非常有效的学习方法，可以帮助我们巩固所学的知识并提高解决问题的能力。
本文将给出一些串并联电路的练习题，希望能帮助读者更好地理解和掌握电路知识。
1. 串联电路练习题（1）如图所示，有三个电阻分别为R1=10Ω，R2=20Ω，R3=30Ω，它们依次串联在一个电源上。
求整个电路的总电阻。
（2）在一个串联电路中，总电流等于电源电压除以总电阻。
如果一个电路中有三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω，电源电压为12V，求电路中的总电流。
（3）在一个串联电路中，总电阻等于各个电阻的电阻之和。
如果一个电路中有三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω，求电路的总电阻。
2. 并联电路练习题（1）如图所示，有三个电阻分别为R1=10Ω，R2=20Ω，R3=30Ω，它们依次并联在一个电源上。
求整个电路的总电阻。
（2）在一个并联电路中，总电流等于各个电阻上的电压之和除以各个电阻的电阻之和。
如果一个电路中有三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω，电源电压为12V，求电路中的总电流。
（3）在一个并联电路中，各个电阻的倒数之和等于总电阻的倒数。
如果一个电路中有三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω，求电路的总电阻。
3. 综合练习题（1）如图所示，有一个电路，其中有两个电阻分别为R1=10Ω，R2=20Ω，它们串联在一个电源上，然后与一个并联电路相连，其中有一个电阻为R3=30Ω。
求整个电路的总电阻。
（2）在一个复杂的电路中，可以使用串并联的组合电路简化计算。
如果一个电路中有三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω，电源电压为12V，其中R1和R2串联，然后与R3并联，求电路中的总电流。
串联并联练习题
串联并联练习题串联和并联是电路中常见的两种连接方式。
它们在电路中起着不同的作用，能够满足不同需求。
为了更好地理解串联和并联的概念和使用方法，下面将给出一些练习题，帮助读者巩固对串联并联的理解和应用。
1. 串联电路练习题1.1 计算等效电阻已知电路中有三个电阻，分别为R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，请计算它们串联后的等效电阻。
解答：串联电路的等效电阻为各个电阻之和，即：RTotal = R1 + R2 + R3= 10Ω + 20Ω + 30Ω= 60Ω所以，三个电阻串联后的等效电阻为60Ω。
1.2 计算总电流和各分支电流在1.1题中已知电路的等效电阻为60Ω，接入电压为V = 120V，请计算总电流和各个电阻上的电流。
解答：根据欧姆定律，总电流等于电压除以总电阻，即：ITotal = V / RTotal= 120V / 60Ω= 2A各个电阻上的电流可以分别计算，R1上的电流为：I1 = V / R1= 120V / 10Ω= 12AR2上的电流为：I2 = V / R2= 120V / 20Ω= 6AR3上的电流为：I3 = V / R3= 120V / 30Ω= 4A所以，在这个串联电路中，总电流为2A，分别通过R1、R2和R3的电流分别为12A、6A和4A。
2. 并联电路练习题2.1 计算等效电阻已知电路中有三个电阻，分别为R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，请计算它们并联后的等效电阻。
解答：并联电路的等效电阻为各个电阻的倒数之和的倒数，即：1/RTotal = 1/R1 + 1/R2 + 1/R3= 1/10Ω + 1/20Ω + 1/30Ω= (3/30 + 1/30 + 2/60)Ω= 6/60Ω= 1/10Ω所以，三个电阻并联后的等效电阻为10Ω。
2.2 计算总电流和各分支电流在2.1题中已知电路的等效电阻为10Ω，接入电压为V = 120V，请计算总电流和各个电阻上的电流。
连接串联并联电路专题训练
例13、如图所示的电蚊拍，具有灭蚊和照明等功 效，当开关S1闭合、S2断开时，只有灭蚊网通电 起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网 与灯都通电时起到灭蚊和照明作用。下列电路设 计符合这种要求的是（ D ）
例14、请在图中的两个虚线框内填“电源” 和“开关”的符号，并满足当开关都闭合时 两灯组成并联电路。
例8、在如图中的（2）图指定方框中，按照（1）图所示实物 连线图画出电路图。
例9、如图4所示电路中，当开关断开或闭合时，电路结构将 产生什么变化？灯的亮灭情况如何？试根据下列条件画出相 应的等效电路图。⑴只闭合开关S3，其余开关断开； ⑵只闭合开关S2，其余开关断开； ⑶同时闭合S1和S3，其余开关断开； ⑷同时闭合S1和S2，其余开关断开。
串联电路和并联电路的比较
串联电路
并联电路
连接特点 电路元件逐个顺次连接，电 电路元件并列地连接在电路两
流无分支，只有一条路径 点之间，电流有分支
工作特点 任意一个电路元件产生开路，某一条支路开路，不影响其他
其他用电器均停止工作。 支路上的用电器仍可工作。
开关控制 电路中任意位置的一个开关，干路开关控制整个电路的所有 特点 即可控制整个电路的工作。 用电器，支路上的开关只能控
例4、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。 例5、图4、图5中灯泡L1和L2并联， S是总开关， S1只控 制灯泡L1， S2只控制灯泡L2。
例6、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。
例7、图14中，灯泡L1和L2并联， S是总开关， S1只控制灯 泡L1， S2只控制灯泡L2。
例10、交通路口安装着过斑马线的红、绿信号灯，下列符合 红、绿信号灯工作情况的电路图是（ C ）
串联并联电路计算题强化练习(1)
串联并联电路计算题强化练习(1)串联、并联电路计算题强化练习(1)串联电路计算问题1．如图所示，电阻r1=12欧。
电键sa断开时，通过的电流为0.3安；电键sa闭合时，电流表的示数为0.5安。
问：电源电压为多大？电阻r2的阻值为多大？2.如图所示，滑动变阻器标有“20”Ω2A，当滑动P位于中点时，电流表读数为0.24 A，电压表读数为7.2 v。
查找：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3.如图所示，电源电压为12V，保持不变。
电阻R1=20Ω。
SA键闭合后，电流为0.2 a。
Q：R1两端的电压是多少？阻力R2的阻力是多少？4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：（1）电源电压（2）电阻r1的阻值（3）当滑块移到右端时，电流表和电压表的读数将为零。
5．如图所示，电源的电压u=6v恒定不变，定值电阻r1=10ω，滑动变阻器r2上标有“20ω1a”的字样。
(1)滑片p在a点时，电压表的示数是多少？(2)滑片p在a点时，电流表的示数是多少？(3)滑片p在中点时，电压表的示数是多少？6.在图中所示的电路中，电源电压为12V，电阻器R1的电阻值为20Ω，变阻器R2的规格为“60”Ω，2a。
当K键闭合时，安培计a显示0.2a。
（1）找到电压表V1和V2的指示。
（2）连接到电路中的滑动变阻器的电阻值。
（3）当前表示的最大值是多少？（4）电压表V2最多能显示多少伏？7．在如图所示的电路中，电源电压为6伏且不变。
电阻r1的阻值为10欧，滑动变阻器r2上标有“20ω2a”字样，两电表均为常用电表。
闭合电键s，电流表示数为0.2安。
求：（1）电压表的示数；（2）连接到电路的电阻器R2的电阻值；（3）若移动滑动变阻器滑片p到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
-1-r1pr2sva并联电路计算题1.在图中所示的电路中，R1=20Ω，电路的总电阻为12Ω，电流指示为0.3A，请计算：⑴ 电源电压；（2）通过R2的电流；（3）电阻R2的电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联电路计算题
1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R 2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．如图所示，电源电压为12伏，保持不变。
电阻R 1=20欧， 电键SA 闭合后，电流表示数为0.2安。
问：R 1两端的电压多大？电阻R 2的阻值多大？
4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求： （1）电源电压 （2）电阻R 1的阻值
（3）当滑片移到右端时，电流表、电压表的读数。
5．如图所示，电源的电压U=6V 恒定不变，定值电阻R 1=10Ω，滑动变阻器R 2上标有“20Ω 1A ”的字样。
(1)滑片P 在a 点时，电压表的示数是多少？(2)滑片P 在a 点时，电流表的示数是多少？(3)滑片P 在中点时，电压表的示数是多少？
6．在如图所示的电路中,电源电压为12伏,电阻R 1的阻值为20欧,变阻器R 2规格为“60Ω，2A ”。
当电键K 闭合时,电流表A 的示数为0.2安。
(1)求电压表V 1和V 2的示数。
(2)滑动变阻器连入电路中的阻值。
(3)电流表示数的最大值能到达多少？（4）电压表V 2示数最大能达到多少伏？
7．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，两电表均为常用电表。
闭合电键S ，电流表示数为0.2安。
求：（1）电压表的示数；
（2）电阻R 2连入电路的阻值；
（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
并联电路计算题
1．如图所示电路中，R 1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A ，请计算：⑴电源电压；⑵通过R 2的电流；⑶电阻R 2的阻值。
2．如图所示，电阻R 1为20欧，电键S 断开时，电流表示数为0.2安；电键S 闭合时，电流表示数为0.5安。
求：（1）电源电压；（2）电阻R 2的阻值。
1
3．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧。
先闭合电键S 1，电流表的示数为0.3安，再闭合电键S 2，电流表的示数变化了0.2安。
求： （1）电源电压U 。
（2）电阻R 2的阻值。
（3）通电10秒，通过电阻R 1某横截面的电量。
4．如图所示的电路，电阻R 1的阻值为40欧，R 2的阻值为60欧。
电键S 闭合时，电流表A 的示数为0.3安，求： （1）电源电压U 。
（2）通过R 2的电流I 2。
5．如图所示，电阻R 1=40欧，电键SA 断开时，电流表的示数为0.1安；电键SA 闭合时，电流表示数为0.3安。
问：电源电压为多大？电阻R 2的阻值为多大？
6．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应并联多大的电阻？
7．在如图所示的电路中，电阻R 1的阻值为10欧。
闭合电键S ，电流表A 1的示数为0.3安，电流表A 的示数为0.5安。
求:(1)通过电阻R 2的电流。
(2)电源电压U 。
(3)电阻R 2的阻值。
