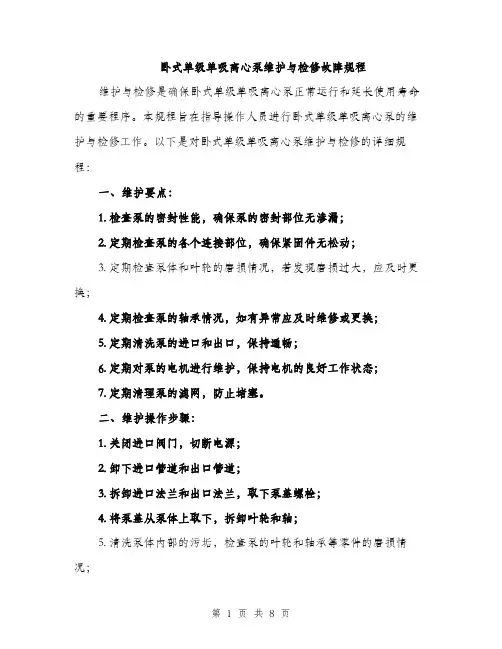

卧式单级单吸离心泵维护与检修故障规程维护与检修是确保卧式单级单吸离心泵正常运行和延长使用寿命的重要程序。

本规程旨在指导操作人员进行卧式单级单吸离心泵的维护与检修工作。

以下是对卧式单级单吸离心泵维护与检修的详细规程:一、维护要点:1. 检查泵的密封性能,确保泵的密封部位无渗漏;2. 定期检查泵的各个连接部位,确保紧固件无松动;3. 定期检查泵体和叶轮的磨损情况,若发现磨损过大,应及时更换;4. 定期检查泵的轴承情况,如有异常应及时维修或更换;5. 定期清洗泵的进口和出口,保持通畅;6. 定期对泵的电机进行维护,保持电机的良好工作状态;7. 定期清理泵的滤网,防止堵塞。

二、维护操作步骤:1. 关闭进口阀门,切断电源;2. 卸下进口管道和出口管道;3. 拆卸进口法兰和出口法兰,取下泵盖螺栓;4. 将泵盖从泵体上取下,拆卸叶轮和轴;5. 清洗泵体内部的污垢,检查泵的叶轮和轴承等零件的磨损情况;6. 若发现叶轮或轴承磨损过大,应及时更换;7. 清洗泵盖和叶轮,安装新的叶轮和轴承;8. 将泵盖安装到泵体上,并用螺栓将其固定;9. 安装进口法兰和出口法兰,紧固螺栓;10. 安装进口管道和出口管道;11. 开启进口阀门,检查泵的密封性能;12. 检查电机的工作状态,如有异常应及时维修。

三、维护周期:1. 泵的日常维护工作应每天进行一次;2. 泵的定期维护工作应每月进行一次;3. 泵的大修工作应每年进行一次。

四、常见故障及处理方法:1. 泵的密封部位渗漏:检查泵的密封件是否损坏,如有损坏应及时更换;2. 泵的各个连接部位松动:检查紧固件是否松动,如有松动应及时紧固;3. 泵的叶轮磨损:检查叶轮的磨损情况,如有磨损过大应及时更换;4. 泵的轴承故障:检查轴承是否损坏,如有损坏应及时维修或更换;5. 泵的进口和出口堵塞:定期清洗泵的进口和出口,防止堵塞;6. 泵的电机异常:检查电机的工作状态,如有异常应及时维修。

以上就是对卧式单级单吸离心泵维护与检修的规程,通过遵守维护和检修程序,可以确保泵的正常运行和延长使用寿命,提高泵的可靠性和效率。

多级离心泵维护检修规程

多级离心泵维护检修规程

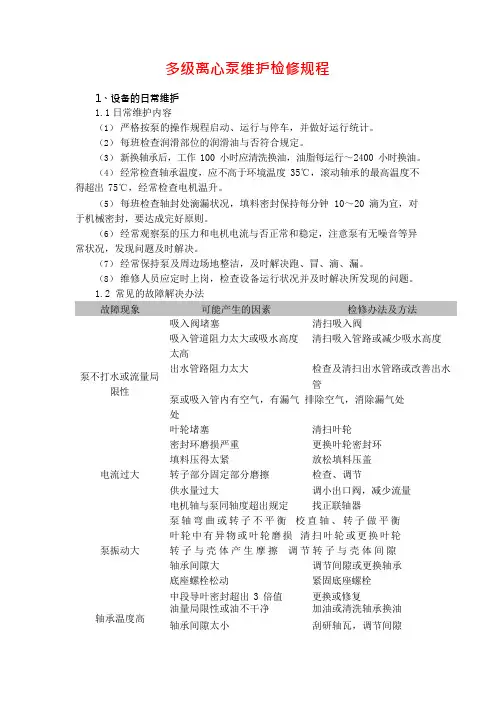

多级离心泵维护检修规程1、设备的日常维护1.1日常维护内容(1)严格按泵的操作规程启动、运行与停车,并做好运行统计。

(2)每班检查润滑部位的润滑油与否符合规定。

(3)新换轴承后,工作 100 小时应清洗换油,油脂每运行~2400 小时换油。

(4)经常检查轴承温度,应不高于环境温度35℃,滚动轴承的最高温度不得超出75℃,经常检查电机温升。

(5)每班检查轴封处滴漏状况,填料密封保持每分钟 10~20 滴为宜,对于机械密封,要达成完好原则。

(6)经常观察泵的压力和电机电流与否正常和稳定,注意泵有无噪音等异常状况,发现问题及时解决。

(7)经常保持泵及周边场地整洁,及时解决跑、冒、滴、漏。

(8)维修人员应定时上岗,检查设备运行状况并及时解决所发现的问题。

1.2常见的故障解决办法吸入阀堵塞清扫吸入阀吸入管道阻力太大或吸水高度太高清扫吸入管路或减少吸水高度泵不打水或流量局限性出水管路阻力太大检查及清扫出水管路或改善出水管泵或吸入管内有空气,有漏气排除空气,消除漏气处处电流过大泵振动大叶轮堵塞清扫叶轮密封环磨损严重更换叶轮密封环填料压得太紧放松填料压盖转子部分固定部分磨擦检查、调节供水量过大调小出口阀,减少流量电机轴与泵同轴度超出规定找正联轴器泵轴弯曲或转子不平衡校直轴、转子做平衡叶轮中有异物或叶轮磨损清扫叶轮或更换叶轮转子与壳体产生摩擦调节转子与壳体间隙轴承间隙大调节间隙或更换轴承底座螺栓松动紧固底座螺栓中段导叶密封超出 3 倍值更换或修复油量局限性或油不干净加油或清洗轴承换油轴承温度高轴承间隙太小刮研轴瓦,调节间隙故障现象可能产生的因素检修办法及方法泵内部声音反常,泵不上水电机轴与泵轴同轴度超出规定找正联轴器流量太小增大流量吸入管阻力太大清扫吸入管或减少吸入高度在吸入管部分有空气渗入检查吸入管部分及阀,消除漏气处所吸送液体温度过高减少所吸送液体温度填料磨损更换填料轴或轴套磨损修复或更换磨损件泵轴弯曲校正或更换泵轴密封漏损大动、静密封环端面腐蚀、磨损或划伤修复或更换动、静密封环静环装配歪斜重装配静环弹簧压力局限性调节弹簧压缩量或更换弹簧1.3 紧急状况停车:发生下列状况之一时,应紧急停车:(1)忽然发生激烈振动;(2)泵内发出异常声响;(3)电流超出额定值持续不降经解决无效;(4)泵忽然不出水。

离心泵维护检修规程完整

离心泵维护检修规程完整

离心泵维护检修规程完整 This manuscript was revised by the office on December 10, 2020.离心泵检修规程总则本规程规定了离心泵的完好标准、离心泵的维护、检修周期与检修内容、检修与质量标准、试车与验收。

一、离心泵完好标准1、离心泵的基本结构离心泵主要由泵壳、转子、叶轮、轴承及密封等组成。

泵壳体是卧式,由吸入室和排出室组成。

在壳体的两端或一端设有支承转子的轴承室、机械密封室。

转子由主轴、叶轮、轴套、轴承、联轴器组成,各配件以不同的配合方式装配在轴上。

2.设备完好标准(1)电流表、压力表工作正常稳定(2)机封或填料压盖部位的温度正常,机封无泄漏,填料密封渗漏正常。

(3)检查泵的轴承温升正常,轴承温升一般不超过周围温度35℃,最高不能超过75℃。

(4)检查泵的声音和振动是否正常。

二、离心泵的维护1.日常维护(1)保持设备整洁卫生。

(2)注意轴承的油位、油质和温度。

(3)填料内滴水是否正常,随时调整填料压盖的松紧程度。

(4)经常检查各部分的螺栓是否松动。

(5)经常观察各个仪表工作是否正常稳定,泵、电机的响声和振动是否正常。

(6)严格执行润滑管理制度。

2.定期检查(1)表面除锈、除污和清洗。

(2)检查易损件是磨损和损坏,若零件虽磨损。

但还在公差范围内,则可继续使用。

若零件的磨损程度超过了公差范围,应考虑修复后使用,不能修复的应更换新件。

(3)定期检查泵的入口过滤器。

(4)对重新装配的泵,有条件的应进行试验。

三、检修周期和检修内容1、检修周期根据状态监测结果及设备运行状况,可以适当调整检修周期。

一般检修周期见表1。

表1 检修周期表2.小修项目(1)检查清理冷却水、封油和润滑等系统。

(2)处理在运行中出现的一般缺陷。

(3)根据运行情况,检查机械密封或更换填料密封。

(4)检查清洗轴承、轴承箱、挡油环、挡水环、油标等,调整轴承间隙。

并检查轴承滚子外圈间的间隙。

离心泵检修规程

离心泵检修规程

泵类设备检修规程1 检修前的准备1.1个人安全确认1)明确项目施工内容。

2)护品穿戴整齐(穿带钢板安全鞋不准穿水鞋、布鞋、电工鞋,戴安全帽、防护眼镜、戴橡胶手套不准戴布手套。

3)工装下摆、袖口系紧,扣子系好。

)熟悉安全通道。

4)掌握应急救援措施;联保互保人员已到齐。

5)作业人员身体、精神状况良好。

6)无从事禁忌作业现象1.2 工具安全确认1)本次检修作业使用的各类设备、设施、工具及附件分别由相关责任人进行全面检查,确保完好有无损害,有缺陷的禁止使用,检查手拉葫芦是否有防脱钩装置。

2)作业工器具防护设施齐全有效3)工具不落地。

1.3安全手续确认1)已办理设备检修清理安全确认卡2)已办理安全措施审批表3)已断电并挂好停电牌,双上锁4)已断料放料并挂停料牌5)已进行安全5分钟再确认1.4现场环境安全确认1)施工区域已采取安全隔离措施2)确认现场无酸碱性积料、积油、积水等,现场无可燃、易燃物。

3)不存在交叉作业危险4)照明充足5)高处有可能坠落的坠落物清理6)构建物牢固无易坠物7)保持安全通道畅通8)保证足够安全作业空间1.5检修过程安全确认1)联保互保人员不准离开现场2)确保已设立安全监护人3)站立位置适当、安全,无闲杂人员进入现场4)周边设备设施无开停异常5)严格执行操作规程或施工方案6)停电牌、断料牌无移动或丢失7)应急救援器材无丢失。

8)周边动力源、介质能量物理隔离控制状态良好1.6现场处置措施确认1)已编制应急预案。

2)已审批应急预案。

3)已学习应急预案。

4)应急救援器材准备齐全。

5)对本次作业可能发生的事故,采用相关事故现场应急处置措施。

6)作业前对所有检修人员进行事故现场应急处置措施培训。

7)保证实施现场处置措施所需资源到位。

1.7工完场清安全确认1)参与人员全部安全撤离现场2)工具全部回收3)无零部件缺失,废旧备件、材料、垃圾清理干净4)各类安全防护设施原样恢复5)安全隔离设施拆除回收,停电牌、停料牌回收6)废机油收集2检修内容及标椎2.1检修内容1.日常检修,检查与调整联轴器的同轴度及轴向间隙,更换联轴器的易损件。

离心泵检修规程

离心泵检修规程

离心泵检修规程一、检修前准备工作在进行离心泵的检修之前,需要做一系列准备工作,以确保检修过程的安全性和顺利性。

1.1 设备停车离心泵在正常使用时需进行检修,需要先停止设备的运行。

在停车前应先关闭电源,等待设备自然停车并切断进出口管路。

1.2 停电操作检修离心泵前,需要停止电源以确保安全。

在停止电源时,应先切断总电源,再打开控制柜门,依次切断从控制柜到设备的电源线。

1.3 加锁操作在设备停车后,需要进行加锁操作以防止误操作或他人进入操作区域。

加锁时需要将其锁定的地方进行标记,以提示其他人员不得操作。

1.4 衣着及准备检修人员应穿戴好防护具,并检查工具箱内配置是否齐全,包括绝缘手套、绝缘靴、工作帽、工作服、眼罩等。

二、检修步骤2.1 拆卸工作在检修离心泵前,需要完成拆卸工作。

拆卸时应将其上的泵体、叶轮、密封等件进行拆卸。

2.2 清洗工作拆卸后,需要进行清洗工作,包括清洗泵体、隔板以及水管等件,清除泵内杂物及生锈部位,并通过除锈铲或喷砂机清理叶轮表面。

2.3 检查工作在清洗后,对离心泵的各个部位进行仔细的检查,如泵体、叶轮、轴、联轴器、密封件等,发现问题应及时更换或维修。

在检查后,对需要维修的部位进行维修工作,如更换叶轮、轴、密封件等。

2.5 组装工作维修完成后,需要进行组装工作。

组装时应根据实际需要选择黄铜、青铜等材质的联轴器,并要求联轴器轴线相同。

2.6 静态试运行组装完毕后,需要进行静态试运行,检查其泄漏情况及联轴器的运行情况,确定无异常后可以进行下一步操作。

2.7 动态试运行在完成静态试运行后,需要进行动态试运行,验证泵的性能和状态是否良好。

动态试运行需要在专业技术人员的指导下进行。

三、安全注意事项3.1 带电检修离心泵在带电状态下进行检修时,需要进行带电检修。

在带电工作时必须严格遵守带电检修流程。

3.2 爆炸危险离心泵在使用过程中,由于压力过高或密封不良等因素,可能引起爆炸危险。

因此,在设备运行或检修过程中,必须保持设备周围的空气干燥且通风,避免吸入有毒气体,并且保持灭火设备随手可取。

离心泵维护检修规程

离心泵维护检修规程

离心泵维护检修规程SH01013-20041总则1.1 主题内容规定了离心泵的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。

1.1.2 本规程适用于石油化工常用离心泵。

1.2 编写修订依据SY—21005—73 炼油厂离心泵维护检修规程HGJ 1034—79 化工厂清水泵及金属耐腐蚀泵维护检修规程HGJ 1035—79 化工厂离心式热油泵维护检修规程HGJ 1036—79 化工厂多级离心泵维护检修规程GB/T 5657—1995 离心泵技术要求API610—1995 石油、重化学和天然气工业用离心泵2检修周期与内容2.1检修周期2.1.1根据状态监测结果及设备运行状况,可以适当调整检修周期。

2.1.2检修周期(见表)表1 检修周期表2.2 检修内容2.2.1 小修项目2.2.1.1 更换填料密封。

2.2.1.2 双支承泵检查清洗轴承、轴承箱、挡油环、挡水环、油标等,调整轴承间隙。

2.2.1.3 检查修理联轴器及驱动机与泵的对中情况。

2.2.1.4 处理在运行中的一般缺陷。

2.2.1.5 检查清理冷却水、封油和润滑等系统。

2.2.2 大修项目2.2.2.1 包括小修项目。

2.2.2.2 检查修理机械密封。

2.2.2.3 解体检查各零部件的磨损、腐蚀和冲蚀情况。

泵轴、叶轮必要时进行无损探伤。

2.2.2.4 检查清理轴承、油封等,测量、调整轴承油封间隙。

2.2.2.5 检查测量转子的各部圆跳动和间隙,必要时做动平衡校检。

2.2.2.6 检查并校正轴的直线度。

2.2.2.7 测量并调整转子的轴向窜动量。

2.2.2.8 检查泵体、基础、地脚螺栓及进出口法兰的错位情况,防止将附加应力施加于泵体,必要时重新配管。

3 检修与质量标准3.1 拆卸前准备3.1.1 掌握泵的运转情况,并具齐必要的图纸和资料。

3.1.2 备齐检修工具、量具、起重机具、配件及材料。

3.1.3 切断电源及设备与系统的联系,放净泵内的介质,达到设备安全与检修条件。

离心泵维护检修规程_检查

离心泵维护检修规程_检查

离心泵维护检修规程_检查
离心泵是一种广泛应用的流体机械设备,用于输送不同介质的液体或气体。

进行规范的维护检修可以延长离心泵的使用寿命,提高其工作效率。

以下是离心泵维护检修规程:
1. 定期检查泵体和管道连接处有无渗漏现象。

如发现渗漏,应立即进行维修。

2. 定期检查泵轴承部分有无松动、损坏、磨损等情况。

如发现问题,应及时更换。

3. 定期检查泵叶轮是否有异物卡住及磨损情况,如有需要清理或更换。

4. 定期检查泵的密封件,如轴承密封、填料密封、机械密封等部位有无损坏磨损及泄漏现象,如有需要立即更换。

5. 定期清洗泵内部,除去异物和污物,避免影响泵的工作。

6. 定期检查泵的电机,如绕组是否有烧损、绝缘是否完好等情况,如有需要进行维修或更换。

7. 定期更换润滑油及润滑脂,避免过多污垢、老化引起泵的故障。

8. 定期检查泵的工作状态,如电流是否稳定、噪音大小、振动幅度等情况,如果发现异常情况应及时进行维修处理。

以上是离心泵维护检修规程的主要内容,要求操作人员按照规定进行定期、规范、全面的维护处理,确保离心泵的正常工作与长期稳定运行。

单级离心泵维护检修规程(完整版)

单级离心泵维护检修规程(完整版)

单级离心泵维护检修规程1总则1.1适用范围本规程适用于我公司的型号为IS、BA型水泵的维护和检修。

适用于输送清水及物理化学性质类似于水的液体,其最高使用温度不得超过80℃。

1.2结构简述单级离心泵主要由泵体、泵盖、叶轮、轴、托架和填料密封等部件组成。

单吸泵的叶轮安装在轴端呈悬臂式,轴线端面进水,排出口与泵的轴线垂直。

双吸泵的泵体为水平剖分式,叶轮采用双吸式叶轮,由两端轴承支承、吸入口与排出口均在泵体上,成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

1.3主要技术参数2完好标准2.1零、部件2. 1.1泵本体及各零、部件完整齐全。

2.1.2基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4压力表、电流表等仪表齐全、灵敏、量程符合规定,并定期校验。

2.1.5各部分安装配合符合规定。

2.1.6泵体及附属阀门、管件、管线油漆完整,标志明显。

2.1.7基础及底座完整、紧固。

2.2 运行性能2.2.1油路畅通,润滑良好,实行”五定”、“三级过滤”。

2.2.2运转正常,无异常振动、杂音等现象。

2.2.3压力、流量平稳,各部温度正常,电流稳定。

2.2.4能达到铭牌出力或查定能力。

2.3技术资料2.3.1有泵的总图或结构图、易损件图。

2.3.2有使用说明书、产品合格证、质量证明书。

2.3.3操作规程、维护检修规程齐全。

2.3.4设备档案齐全,数据准确可靠。

2.4 设备及环境2.4.1设备清洁,外表无尘灰、油垢。

2.4.2基础及底座整洁,表面及周围无积水、废液,环境整齐、清洁。

2.4.3进出口阀门、管口法兰、泵体等处结合面均无泄漏。

2.4.4轴封处泄漏a.填料密封:介质为水时,初期每分钟不多余20滴,末期每分钟不多余40滴;其他液体,每分钟不多余15滴;b.机械密封:初期应无泄露,末期每分钟不多于5滴。

3设备的维护3.1日常维护3.1.1严格按操作规程程序启动、运转与停车,并做好运行记录。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

离心泵检修规程
总则
本规程规定了离心泵的完好标准、离心泵的维护、检修周期与检修内容、检修与质量标准、试车与验收。

一、离心泵完好标准
1、离心泵的基本结构离心泵主要由泵壳、转子、叶轮、轴承及密封等组成。

泵壳体是卧式,由吸入室和排出室组成。

在壳体的两端或一端设有支承转子的轴承室、机械密封室。

转子由主轴、叶轮、轴套、轴承、联轴器组成,各配件以不同的配合方式装配在轴上。

2. 设备完好标准
(1)电流表、压力表工作正常稳定
(2)机封或填料压盖部位的温度正常,机封无泄漏,填料密封渗漏正
常。

(3)检查泵的轴承温升正常,轴承温升一般不超过周围温度35C, 最高不
能超过75C。

( 4)检查泵的声音和振动是否正常。

二、离心泵的维护
1. 日常维护
( 1)保持设备整洁卫生。

( 2)注意轴承的油位、油质和温度。

( 3)填料内滴水是否正常,随时调整填料压盖的松紧程度。

( 4)经常检查各部分的螺栓是否松动。

( 5)经常观察各个仪表工作是否正常稳定,泵、电机的响声和振动是否正常。

( 6)严格执行润滑管理制度。

2. 定期检查
(1)表面除锈、除污和清洗。

(2)检查易损件是磨损和损坏,若零件虽磨损。

但还在公差范围内, 则可继续使用。

若零件的磨损程度超过了公差范围,应考虑修复后使
用,不能修复的应更换新件。

(3)定期检查泵的入口过滤器。

(4)对重新装配的泵,有条件的应进行试验。

三、检修周期和检修内容
1、检修周期
根据状态监测结果及设备运行状况,可以适当调整检修周期。

一般检修周期见表1。

表1检修周期表
2. 小修项目
(1)检查清理冷却水、封油和润滑等系统。

(2)处理在运行中出现的一般缺陷。

(3)根据运行情况,检查机械密封或更换填料密封。

(4)检查清洗轴承、轴承箱、挡油环、挡水环、油标等,调整轴承间隙。

并检查轴承滚子外圈间的间隙。

(5)检查各部螺栓有无松动。

(6)检查修理联轴器及驱动机与泵的对中情况。

3. 大修项目
(1)包括小修的所有项目。

(2)解体检查各零部件的磨损、气蚀和冲蚀情况并进行修理或更换, 泵轴、叶轮必要时进行无损探伤。

(3)检查清理轴承、油封等,测量、调整轴承油封间隙。

必要时更换
轴承或油封。

(4)检查轴的弯曲度,必要时校正轴的直线度。

(5)检查测量转子的各部圆跳动和间隙,必要时做动平衡校检。

(6)修理或更换机械密封及填料。

(7)测量并调整转子的轴向窜动量。

(8)调校出口压力表。

(9)检查进出口滤网,必要时更换。

(10)检查泵体、基础、地脚螺栓及进出口法兰的错位情况,防止将附加应力施加于泵体,必要时调整垫铁和泵体水平度或重新配管。

四、检修方法与质量标准
1. 检修前准备工作
(1)掌握泵的运转情况,并备齐必要的图纸和资料。

(2)备齐检修工具、量具、起重机具、配件及材料。

(3)切断电源及设备与系统的联系,放净泵内介质,达到设备安全与检修条件。

2. 拆卸程序与检查:
(1)关闭泵进出口阀门。

拆去泵壳下方堵头,排净泵内的液。

(2)打开排油丝堵,排净润滑油,待油排净后,装上丝堵。

(3)拆卸油杯及泵周围的辅助管道(冲洗管道、冷却水管道等)。

(4)拆下联轴节防护罩,检查联轴器对中,设定联轴器的定位标记。

(5)通过拆下联轴器地脚螺栓和联轴器隔圈,拆下电动机和泵,同时测量转子的轴向窜量。

(6)应从公用底座上拆下支撑处的固定螺栓。

(7)利用壳体盖法兰上配备的起定螺钉拆下固定盖子的螺母,从而拆下泵体盖,同时将壳体拆下。

(8)用绳套穿过轴承箱顶部配备的吊眼螺栓将壳体部分吊起。

并放在便于检修的地点。

(9)松开叶轮螺母,拆掉叶轮。

(10)拆下固定机械密封压盖的螺母。

拆下壳体盖。

(11)应按照顺序拆下轴套和机械密封盖并进行检查机械密封部件。

(12)拆下联轴器。

(13)拆下轴承压盖。

(14)用木锤或铜锤敲击轴的端部,将轴从联轴器一侧抽出来抽出转旋转部件包括轴和轴承等应作为一个单元拆下来,注意小心不要让
旋转部件碰到壳体,小心谨慎地拆下,不要强制性拆卸。

(15)拆下轴承螺母,以便取出轴承。

(16)仔细检查所有的部件有无汽蚀冲刷、腐蚀结垢、磨损、破裂和不合常规的碰伤。

必要时进行探伤检查。

测量转子各部圆跳动和间
隙,测量主轴的径向圆跳动。

(17)在拆卸过程中应将零部件分类摆放整齐。

以便装配时使用。

3. 质量标准。

(检修标准按设备制造厂要求执行,无要求的按本标准执行)(1)叶轮与轴配合为H7/js6。

(2)键与键槽应配合紧密,不许加垫片,键与键槽的过盈量是:表2键与轴键槽的过盈量表mm
(3)转子与泵体组装后,测定转子总轴向窜量,转子定中心时应取总窜量的一半。

(4)轴套与轴配合为H7/h6,表面粗糙度Ral.6。

(5)平衡盘与轴配合为H7/js6。

(6) 联轴器
①半联轴器与轴配合为H7/js6。

②联轴器两端面轴向间隙一般为2〜6mm
③安装齿式联轴器应保证外齿在内齿宽的中间部位。

④安装弹性圈柱销联轴器时,其弹性圈与柱销应为过盈配合, 并有一
定紧力。

⑤热油泵预热升温正常后,应校核联轴器对中。

⑥叠片联轴器做宏观检查。

表3联轴器对中要求表mm
(7) 轴承
滑动轴承
①轴承与轴承压盖的过盈量为0〜0.04mm (轴承衬为球面的除
夕卜),下轴承衬与轴承座接触应均匀,接触面积达60%以上, 轴承衬不许加垫片。

②更换轴承时,轴颈与下轴承接触角为60°〜90°,接触面积应均
匀,接触点不少于2〜3点/ cmf。

③轴承合金层与轴承衬应结合牢固,合金层表面不得有气孔、夹渣,
裂纹、剥离等缺陷。

④轴承侧间隙在水平中分面上的数值为顶部间隙的一半。

表4轴承顶部间隙表mm
滚动轴承
①承受轴向和径向载荷的滚动轴承与轴配合为H7/js6
②仅承受径向载荷的滚动轴承与轴配合为H7/k6 。

③滚动轴承外圈与轴承箱内壁配合为Js7/h6 。

④凡轴向止推采用滚动轴承的泵,其滚动轴承外圈的轴向间隙应
留有0.02 〜0.06mm
⑤滚动轴承拆装时,采用热装的温度不超过120C ,严禁直接用火焰加
热,推荐采用高频感应加热器。

⑥滚动轴承的滚动体与滚道表面应无腐蚀、坑疤与斑点,接触平滑无杂
音,保持架完好。

8)密封
机械密封
①压盖与轴套的直径间隙为0.75〜1.00mm压盖与密封腔间的垫片厚度
为1 〜2mm。

②弹簧压缩后的工作长度应符合设计要求。

③静环装入压盖后,应检查确认静环无偏斜。

④压盖螺栓应均匀上紧,防止压盖端面偏斜。

⑤静环尾部的防转槽根部与防转销顶部应保持1〜2mn t勺轴向间
隙。

填料密封
①间隔环与轴套的直径间隙一般为1.00〜1.50mm。

②间隔环与填料箱的直径间隙为0.15〜0.20mm。

③填料压盖与轴套的直径间隙为0.75〜1.00mm。

④填料压盖与填料箱的直径间隙为0.10〜0.30mm。

⑤填料底套与轴套的直径间隙为0.50〜1.00mm。

⑥填料环的外径应小于填料函孔径0.30〜0.50mm内径大于轴径
0.10〜0.20mm 切口角度一般与轴向成45°。

⑦安装时,相邻两道填料的切口至少应错开90 °。

⑧填料均匀压入,至少每二圈压紧一次,填料压盖压入深度一般为一圈
盘根高度,但不得小于5mm
(9)转子
单级离心泵转子跳动应符合表5要求。

表5单级离心泵转子跳动表mm
多级离心泵转子跳动应符合表5要求。

表6多级离心泵转子跳动表mm
五、试车与验收
1. 试车备前准工作
(1)检查检修记录,确认检修数据准确。

(2)单试电机合格,确认转向正确。

(3)润滑油、封油、冷却水等系统正常,附件齐全好用
(4)盘车无卡涩现象和异常声响,轴封渗漏符合要求。

2. 试车验收
(1)离心泵严禁空负荷试车,应按操作规程进行试车。

(2)滚动轴承温度不大于70C。

(3)运转平稳无杂音,封油、冷却水、润滑油系统工作正常,泵及附属
管路无泄漏。

(4)控制流量、压力和电流在规定范围内。

(5)试车正常后由维修工填写检修记录。

并由试车人员确认签字
(6)连续运转24h后,各项技术指标均达到设计要求或能满足生产需
要。

达到完好标准。

检修记录齐全、准确,按规定办理验收手续。

附表:
表7常见故障与处理。
