海湾火灾显示盘说明
海湾消防报警主机简易操作说明

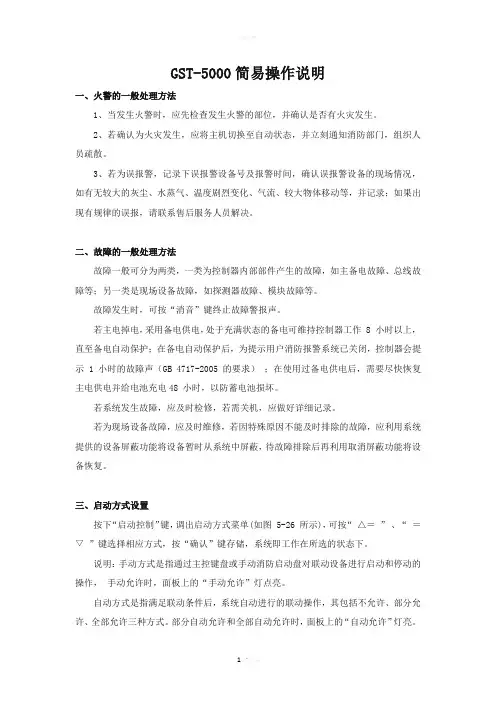

GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作 8 小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示 1 小时的故障声（GB 4717-2005 的要求）；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单(如图 5-26 所示)，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
GST-ZF-520Z火灾显示盘说明书
一、概述GST-ZF-520Z火灾显示盘（以下简称火灾显示盘）是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。
它通过消防总线与GST200、GST500、GST5000、GSTN1500、GSTN3200、GST1500H、GST5000H、GST9000H 等火灾报警控制器（以下简称火灾报警控制器）相连，处理并显示火灾报警控制器传送过来的数据。
当用一台火灾报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域火灾报警控制器。
二、特点火灾显示盘通过消防总线与火灾报警控制器相连，火灾报警控制器每个回路可配接1～242任意地址点的火灾显示盘。
三、技术特性1. 工作电压：总线24V，范围16.5V～28.5V2. 显示容量：999条火警信息3. 显示范围：每屏显示2条火警信息，第一条为首警信息，第二条为循环显示的火警信息；按自检/调显键时，第一条为首警信息，第二条为调显火警信息。
4. 线制：两线制，不分极性5. 功耗电源：静态功耗≤0.05W最大功耗≤0.26W6. 回路带载数量：不超过32个6. 使用环境：温度：0℃～＋40℃相对湿度≤95%，不凝露7. 外形尺寸：180mm×100mm×32mm（不带底座）180mm×100mm×33mm（带底座）8. 外壳防护等级：IP40四、结构特征及工作原理1. 结构特征1.1 火灾显示盘为壁挂式，整机外观如图1所示。
图11.2 火灾显示盘面板如图2所示。
节电/消音自检/调显消音工作火警显示区域图2按键说明：注：需要双键操作时，按照单键操作方法按下两键中间区域即可。
a. “节电/消音”键：在监控状态下，此键功能为“节电”控制，按下此键可实现打开/关闭液晶屏功能；在火警显示状态下，按下此键可实现消音/恢复报警音功能。
b. “自检/调显”键：在监控状态下，此键功能为“自检”；在火警显示状态下，此键功能为“调显”。
海湾火灾显示盘说明演示教学
海湾火灾显示盘说明二次码第4位为“0全显”时，不需要划分二次码二次码第4位为“3层显”时，二次码前三位需要与设备二次码相同二次码第4位为“4无楼号楼层全显”时，二次码前两位需要与设备二次码相同六、使用及操作根据工程需要可对系统进行设置。
1.一次码及显示类型设置打开电源开关，同时按住“设一次码开关”后,3位数码管显示本机一次码时，松开“设一次码开关”，进入一次码设置状态。
按“自检/调显”键一次码数值增加，按“节电/消音”键一次码数值减少，再按下“设一次码开关”，当前的一次码储存。
一次码储存后，数码管显示本机当前的显示类型。
按“自检/调显”键切换显示类型，按“设一次码开关”储存当前显示类型，然后进入正常启动过程。
显示类型定义如下：5000 00表示连接5000系统；2000 00表示连接2000系统且全显方式；2000 03表示连接2000系统且层显方式。
2. 一般操作2.1在监控状态下2.1.1配接GST5000系统时，设备定义火灾显示盘二次码前两位为本机所属楼层号，第三位为楼号，第4位为控制方式，控制方式定义如下：0：所有火警信息均显示；1：只显示本楼所有火警信息；2：只显示本楼本层及上、下层所有火警信息；3：只显示本楼本层所有火警信息；4:本楼层的所有火警信息全显，不考虑楼号；5～9无意义，保留字，禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位（即本机所属楼层号），后四位显示时间，秒灯闪亮。
2.1.2配接GST2000系统时，后两位显示本机一次码。
按下“自检/调显”键，火灾显示盘自动对显示元件和声音进行检查。
按下“节电/消音”键，节电灯亮，数字显示区无显示，如有操作或报警将恢复显示。
2.2在火警状态下2.2.1配接GST5000系统时，显示窗显示探测器八位编码，其中前六位为探测器二次码，后两位为设备类型。
探测器二次码的前两位为探测器所属楼层号，第三位为楼号。
火警数多于一个时，首先显示首警，10秒后机器开始循环显示报警情况，在此期间按下“自检/调显”键，可按报警顺序点查报警情况。
海湾火灾报警控制器操作说明
海湾【2 】火警报警掌握器操作解释一. 掌握器报警声音提醒及消音如需制止掌握器本机的警报声,按“消音”键,扬声器终止发出警报.如再次按下“消音”键或有新的警报产生时,掌握器将再次发出警报声.二. 警报器的消音及启动在产生掉火时,掌握器所衔接的警报器将发出警报声,提醒人员有掉火消失,假如值班人员发明不是真实掉火时,可以按“复位”键,来制止警报器和讯响器发出声音警报,假如复位后警报器和讯响器再次发出警报声,将掌握重视启即可.“复位”键须要应用用户暗码（或更高等暗码）解锁后才能进行操作.三. 装备的屏障与撤消屏障装备屏障：按下“屏障”键（若掌握器处于锁键状况,要输入用户暗码解锁）,屏幕显示“请输入屏障号码”,假设须要屏障的用户编码为023066的光电感烟探测器,其屏障操作应按照如下步骤进行：1.输入欲屏蔽装备的用户编码及装备类型“02306603”;2.按“确认”键存储,如该装备不曾被屏障,屏幕的屏障信息中将增长该装备,不然在显示屏上提醒“操作处理掉败”.撤消屏障：按下“屏障撤消”键（若掌握器处于锁键状况,须要输入用户暗码解锁）,屏幕显示“请输入屏障号码”,假设须要屏障的用户编码为101022的光电感烟探测器,屏障操作应按照如下步骤进行：1.输入欲撤消屏障装备的用户编码及装备类型“10102203”;2.按“确认”键存储,如该装备已被屏障,此装备被撤消屏障,显示屏提醒“操作处理成功”,不然在显示屏上提醒“操作处理掉败”.四. 复位功效当掉火或故障等处理完毕后,按下“复位”键可对掌握器进行复位操作（当键盘处于锁键状况,需输入用户暗码）,同时因体系在操作进程中,屏幕会提醒等待信息,此时操作人员应稍等少焉,待体系完成此项操作后在进行其它操作.火警报警掌握器操作解释掉火处理：当产生掉火时,起首应按“消音”键中断警报声.然后应依据掌握器的报警信息检讨生掉火的部位,确认是否有火警产生;假如为气体灭火区的掉火则须起首按下响应区气体灭火掌握卡的停动按钮,再确认是否有火警产生;若确认有火警产生,应依据火情采取响应措施.例如：* 启动报警现场的声光警报器发出掉火声光提醒,通知现场人员撤离;* 拨打消防报警德律风报警;* 启动消防灭火装备等.若为误报警,应采取如下措施：* 检讨误报掉火部位是否尘土过大.温渡过高,确认是否是因为工资或其它身分造成误报警;*按“撤消”键使掌握器恢复正常状况,不雅察是否还会误报;假如仍然产生误报可将其隔离,并尽快通知安装单位或厂家进行维修.故障与平常处理：当产生故障时,起首应按“消音”键中断警报声.然后应依据掌握器的故障信息检讨产生故障的部位,确认是否有故障产生;若确认有故障产生,应依据情形采取响应措施：* 当报主电故障时,应确认是否产生市电停电,不然检讨主电源的接线.熔断器是否产生断路.主电断电情形下,备电可以持续供电8小时;* 当报备电故障时,应检讨备用电池的衔接器及接线;当备用电池持续工作时光超过8小时后,也可能因电压过低而报备电故障;* 若为现场装备故障,应实时维修,若因特别原因不能实时消除的故障,应将其隔离,待故障消除后再应用装备释放功效将装备恢复;* 当产生故障原因不明或无法恢复时,请尽快通知安装单位或厂家进行维修;* 若体系产生平常的声音.光指导.气息等情形时,应立刻封闭电源,并尽快通知安装单位或厂家.启动/停动：当确认产生掉火时,可经由过程手动方法快速启动消防灭火装备.起首应确认该装备为总线制装备照样气体灭火装备.* 总线制装备：依据手动消防启动盘的透明窗内的提醒信息找到要启动的装备对应的单元,按下这个单元的手动键,敕令灯点亮,启动敕令发出.若再次按下该键则敕令灯熄灭,启动敕令被终止;* 气体灭火装备：确认火警现场人员是否已全体撤离完毕,如已撤离完毕,打开气体灭火掌握卡面板上的手动许可锁使之置于手动许可状况（许可灯点亮）,找到着火区域对应的启动按钮用力按下并保持30秒即完成启动;假如没有火情则按下停动按钮以便停滞延时并制止主动灭火.此操作关系重大,必须经由培训的人员才可操作！键盘解锁：掌握器开机默以为锁键状况,若进行敕令功效键（除“消音”键外）操作,液晶屏显示一个请求输入暗码的画面,此时输入准确的用户暗码并按下“确认”键,才可持续操作,同时完成键盘解锁.破坏备电：当应用备电供电时,应留意供电时光不应超过8小时,若超过8小时应封闭掌握器的备电开关,待主电恢复时再打开,以防蓄电池破坏.。
火灾显示盘说明书

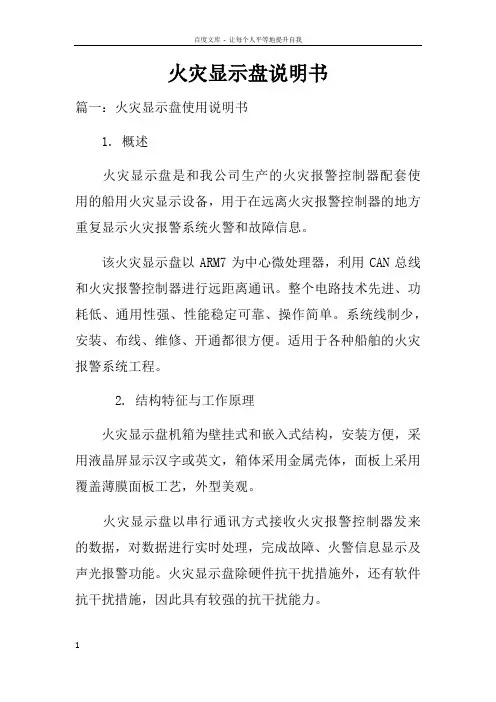

火灾显示盘说明书篇一：火灾显示盘使用说明书1. 概述火灾显示盘是和我公司生产的火灾报警控制器配套使用的船用火灾显示设备，用于在远离火灾报警控制器的地方重复显示火灾报警系统火警和故障信息。
该火灾显示盘以ARM7为中心微处理器，利用CAN总线和火灾报警控制器进行远距离通讯。
整个电路技术先进、功耗低、通用性强、性能稳定可靠、操作简单。
系统线制少，安装、布线、维修、开通都很方便。
适用于各种船舶的火灾报警系统工程。
2. 结构特征与工作原理火灾显示盘机箱为壁挂式和嵌入式结构，安装方便，采用液晶屏显示汉字或英文，箱体采用金属壳体，面板上采用覆盖薄膜面板工艺，外型美观。
火灾显示盘以串行通讯方式接收火灾报警控制器发来的数据，对数据进行实时处理，完成故障、火警信息显示及声光报警功能。
火灾显示盘除硬件抗干扰措施外，还有软件抗干扰措施，因此具有较强的抗干扰能力。
火灾显示盘的原理框图见图2-1。
图2-1 火灾显示盘原理框图3. 技术要求3.1环境条件3.1.1 正常大气条件环境温度 15～35 ℃相对湿度 45%～75%气压 86～106kPa 3.1.2 额定环境条件环境温度 0～40℃相对湿度90%～95%(40±2℃)电源DC24±3V 3.2．功耗（平均值）监控电流报警电流IP20（嵌入式） IP44（壁挂式）3.4.基本功能火灾显示盘是重复显示火灾报警信息的单元，和火灾报警控制器配套使用。
火灾报警控制器通过编程可以划分防火分区，火灾显示盘连接到火灾报警控制器通讯总线和电源输出线上，显示对应防火分区的故障和火警信息。
4 材质、尺寸及重量4.1 材质火灾显示盘采用金属机壳，表面经喷涂处理。
4.2 外形尺寸火灾显示盘采用壁挂式结构和嵌入式结构。
用户根据现场情况选用不同的结构形式。
4.2.1 壁挂式结构壁挂式结构产品，外形尺寸 297（长）× 175（宽）×89（厚）,单位：mm。
海湾GST-9000主机操作说明
消防培训（消防报警主机）01设立消防系统的目的和作用CONTENT203联动设备操作指引海湾GST9000的基本操作指引设立消防主机的目的和作用01生命和财产的损失。
海湾GST9000的基本操作指引02简介名称：GST9000火灾报警控制器（联动型）电源开关开启流程：3 → 1 → 2关闭流程：2 → 1 → 3 123检查设备运行情况设备执行是否正确时间是否准确主机运行状态显示气体灭火模块显示联动信息显示主机各类故障显示各类报警、屏蔽、监管反馈，一般伴有声光提示•2.1按键分类按键名称按键作用信息查询类按键“浏览火警”、“信息查询”、“窗口切换”、“图形/文本”指用户查询各类信息时，用来进行显示信息切换的按键，属于用户经常操作的按键特殊功能类按键“火警确认”、“消音”、“警报器消音/启动”、“火警传输直接控制”、“复位”、“自检”、“启动/停动”、“屏蔽/取消屏蔽”指用户操作控制器时，完成相应的命令，改变系统状态的按键设置功能类按键“系统设置”、“用户设置”指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键字符键“空格”数字键（0-9）、“*”“#”等指用户输入数据用的数字或字符键，数字键同时为菜单操作时快速进入菜单快捷键操作键指用户进行各种操作时均可能用到的按键二、海湾G S T9000的基本操作—常规键盘操作2.2常规键盘操作选择焦点屏幕“选中”键，选择焦点窗口焦点窗口；当信息种类多于2所示，在图4-74-8所示界面。
•-运行记录查询进入“1、运行记录查询”，可检查运行记录信息，如图所有的报警信息，发出的命令和进行的设置。
每条信息包括序号、信息类型、信息发生的时间、二次码、设备类型及注释信息。
本控制器可查询系统最新发生的3200条记录。
-火警记录查询进入“2、火警记录查询”，可检查火警记录信息，如图所示。
每条信息包括序号、火警发生的时间、二次码、设备类型及注释信息。
本控制器可查询系统最新发生的1000条火警记录信息。
海湾操作说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书(Ver.3.01，2007.08)前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述........................................................ 第1章GST9000火灾报警控制器(联动型)简介 ............................. 第二部分结构·安装·调试............................................. 第2章GST9000控制器（联动型）结构及配置说明..........................2.1控制器结构及配置方式概述.........................................2.1.1内部结构及连接线示意..........................................2.2GST9000控制器主机结构说明........................................2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）...............2.2.2控制器主机内部结构说明........................................2.3智能消防启动盘结构说明...........................................2.4GST9000控制器电源系统说明........................................2.5GST-LD-D02智能电源盘结构说明.....................................2.6控制器对外接线端子说明........................................... 第3章安装与调试....................................................3.1开箱检查.........................................................3.2控制器的安装条件及方式...........................................3.3开机检查.........................................................3.4外部设备检查.....................................................3.5接线和设置.......................................................3.6调试............................................................. 第三部分系统应用...................................................... 第4章一般性用户使用说明............................................4.1开机、关机与自检.................................................4.2常规键盘操作.....................................................4.2.1键盘按键的分类................................................4.2.2数据输入的一般方法............................................4.2.3汉字信息的输入方法............................................4.2.4菜单操作的一般方法............................................4.2.5信息查看操作的方法............................................4.3键盘解锁和锁键盘.................................................4.3.1键盘解锁......................................................4.3.2锁键..........................................................4.4信息显示.........................................................4.4.1文本信息显示..................................................4.4.2图形信息显示..................................................4.5信息查询.........................................................火警记录查询.........................................................4.5.2系统设备检查..................................................4.5.3联动公式检查..................................................4.5.4联动设备查询..................................................4.5.5工作信息检查..................................................4.5.6气体信息查询..................................................4.6信息的打印.......................................................4.7控制器声音提示及消音.............................................4.8警报器的消音及启动...............................................4.9火警传输直接控制.................................................4.10火警及故障的处理方法 ...........................................4.10.1火警的一般处理方法............................................4.10.2故障的一般处理方法............................................4.11设备的屏蔽与取消屏蔽.............................................4.12用户设置 .......................................................4.12.1时间设置......................................................4.12.2防盗设置......................................................4.12.3启动设置......................................................4.12.4屏幕设置......................................................4.12.5打印设置......................................................4.12.6喷洒设置......................................................4.12.7预警设置......................................................4.12.8工程名称......................................................4.13联动设备的手动启动与停动操作 ...................................4.13.1对联动进行手动启动操作的条件..................................4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作................4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作.............4.13.4利用多线制盘进行的手动启动/停动操作...........................4.14联动设备的自动控制 .............................................4.14.1实现自动联动的条件............................................4.14.2自动联动逻辑的实现............................................4.14.3延时启动的取消和直接启动控制..................................4.14.4待联动设备禁止输出控制........................................4.15气体灭火设备的启动和停动控制 ...................................4.15.1气体灭火设备的启动条件........................................4.15.2气体灭火设备的手动启动控制....................................4.15.3气体灭火设备的自动联动控制....................................4.15.4气体灭火设备的紧急停动控制....................................4.16复位功能 ....................................................... 第5章系统管理员操作指南............................................5.1密码设定.........................................................5.1.1密码的分类....................................................5.2设备定义.........................................................5.2.1设备定义的内容................................................5.2.2设备定义操作..................................................5.2.3现场设备的定义实例............................................5.2.4分区分层方式火灾显示盘定义实例................................5.2.5手动消防启动盘控制一般性设备的定义实例........................5.2.6手动消防启动盘控制气体灭火设备启动定义实例....................5.3自动联动公式的编辑方法...........................................5.3.1联动公式的格式................................................5.3.2联动公式的编辑................................................新建联动公式.........................................................修改联动公式.........................................................删除联动公式.........................................................快速定义联动公式.....................................................5.3.3气体灭火设备的联动编程........................................ 第6章系统调试功能说明..............................................6.1进入和退出调试状态...............................................6.2设备注册功能.....................................................6.2.1设备注册......................................................6.2.2重码检测......................................................6.3设备调试.........................................................6.3.1定点调试......................................................直接启动.............................................................直接停动.............................................................功能监测.............................................................数据监测.............................................................6.3.2修改设备编码..................................................6.3.3修改设备特性..................................................6.4自检功能.........................................................6.4.1声光部件自检..................................................6.4.2输出功能自检..................................................6.4.3总线设备自检/取消自检......................................... 第四部分配接多线制.................................................... 第7章配接多线制....................................................7.1概述.............................................................7.2特点.............................................................7.3控制应用.........................................................7.3.1与GST-LD-8302C切换模块接线说明................................7.3.2控制应用举例..................................................7.4布线.............................................................7.5结构特征.........................................................卡...................................................................卡...................................................................7.6内部结构说明.....................................................7.6.1使用及操作....................................................按键操作.............................................................自检.................................................................7.6.2功能设定......................................................输出方式设定.........................................................卡编号设定...........................................................卡编号设定...........................................................7.7维修............................................................. 第五部分联网.......................................................... 第8章联网..........................................................8.1通讯功能概述.....................................................8.2通讯卡结构特征...................................................8.3通讯系统的连接...................................................8.3.1GST控制网络的连接.............................................8.3.2CRT的连接.....................................................8.3.3电话线远程网络的连接..........................................8.4GST控制网络......................................................8.4.1网络构成简介..................................................8.4.2网络功能......................................................8.4.3组网方式......................................................8.5GST网络系统应用示例..............................................8.6CRT显示系统......................................................8.6.1功能介绍......................................................8.6.2设置及操作....................................................8.7火灾显示盘汉字下载............................................... 第六部分用户须知...................................................... 第9章故障、异常信息处理和定期检查 ..................................9.1一般性故障处理...................................................9.2打印机维护.......................................................9.2.1更换打印纸....................................................9.2.2自检测........................................................9.2.3运行操作......................................................9.3液晶屏维护....................................................... 第10章注意事项...................................................... 附录一技术指标........................................................附录二设备类型表...................................................... 附录三标准汉字码表.................................................... 附录四调试表格........................................................ 附录五整机内部接线示意图.............................................. 附录六简单操作说明....................................................第一部分概述GST9000火灾报警控制器（联动型）简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾设备简单操作说明
1）出现火警信息时：按“消音”键，然后确认现场是否有火情，如有火情按预定方案灭火，如无火情确认误报原因（手钮报警可用吸盘吸起，光电感烟探测器误报的处理参见附录二）并记录。
如不能独立处理，可暂时隔离设备，并及时与安装公司或海湾公司联系。
设备屏蔽：按下“屏蔽”键，然后输入需要隔离设备的用户编码，按“TAB”键，输入其设备类型，按“确认”键存储。
设备处理正常后，必须及时释放该设备，以使系统对该设备恢复正常监控。
取消屏蔽：按“取消屏蔽”键，操作同设备屏蔽。
当系统显示信息过多时，不易查看，可进行如下操作：查看信息显示：当系统中有报警、故障、动作、和屏蔽中的任意一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，红色指示条指向的窗口为当前窗口。
用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2）联动设备的启动当确认火情后，可启动联动设备。
首先查看控制器是否处于手动允许状态，否则把控制器转为手动允许状态。
手动方式是指通过手动盘对联动设备进行启动和停动的操作。
手动允许的设置：按下“用户设置”键，调出启动方式菜单，可按“手动设置”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
当控制器处于手动允许状态，可通过手动盘启动相应设备。
当系统较大时，确认火情后，可把控制器转为自动状态，控制器将根据预设的逻辑程序执行，相应联动设备自动启动。
自动允许的设置：按下“用户设置”键，调出启动方式菜单，可按“自动设置”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
3）日常操作当时间、日期与实际不符时，可进行修改。
修改时间、日期：在监控状态下，按下“用户设置”键，可按“时间.日期设置”键，可进行编辑修改，确认后存入修改内容便得到了新的系统时间。
当想了解整个系统注册、配置信息，每个回路设备的具体信息，可进行详细查询。
系统信息检查：按下“设备信息检查”键，屏幕显示当前系统所有配置。
海湾GST9000简单操作说明
海湾 GST-9000 用户使用说明老例键盘操作键盘按键的分类控制器键盘表示图如图1-1、 1-2 所示。
阅读火警信息盘问窗口切换火警确认选中消音警报器火警传输复位消音 / 启动直接控制图1-11 2 ABC 3 DEF 确认系统设置用户设置4 GHI5 JKL6 MNO 取消图形/ 文本自检7 PQRS 8 TUV 9 WXYZ 空格启动/ 停动障蔽/取消障蔽* 0 # + =图1-2依照控制器各按键的功能来划分，能够分为信息盘问类按键、特别功能类按键、设置功能类按键、字符键和操作键。
信息盘问类按键：指用户盘问各种信息时，用来进行显示信息切换的按键，属于用户经常操作的按键，包括：“阅读火警” 、“信息盘问” 、“窗口切换” 、“图形/文本”。
特别功能类按键：指用户操作控制器时，达成相应的命令，改变系统状态的按键，包括：“火警确认” 、“消音”、“警报器消音 / 启动”、“火警传输直接控制” 、“复位”、“自检”、“启动 / 停动”、“障蔽 / 取消障蔽”。
设置功能类按键：指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键，包括：“系统设置” 、“用户设置” 。
操作键：指用户进行各种操作时均可能用到的按键，包括：、、或、选中“确认”、“取消”。
、本控制器除拥有本机键盘外，还可配接标准键盘，并拥有触摸屏操作功能，可利用外接键盘及触摸屏进行数据输入或菜单项选择择等操作。
信息盘问按下“信息盘问”液晶屏将显示图1-3 所示界面。
图1-3历史记录盘问选择“ 1、历史记录盘问”可对运行记录、火警记录和操作记录进行盘问。
如图1-4 所示。
图1-4运行记录盘问进入“ 1、运行记录盘问” ，可检查运行记录信息，如图1-5 所示。
运行记录包括全部的报警信息，发出的命令和进行的设置。
每条信息包括序号、信息种类、信息发生的时间、二次码、设备种类及说明信息。
本控制器可盘问系统最新发生的3200 条记录。
图1-5火警记录盘问进入“ 2、火警记录盘问” ，可检查火警记录信息，如图1-6 所示。
海湾JB-QG-QT-GST5000控制器说明书
J B-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书（通用部分）(Ver.3.02，2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器（联动型）结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明（以JB-QG-GST5000控制器为例） (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1．面板说明 (47)7.4.2．内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1．KZK-100卡功能设定 (49)7.6.2．LD-KZC-100卡功能设定 (50)7.6.3．操作使用说明 (51)7.6.4．与GST-LD-8302C切换模块接线说明 (51)7.6.5．控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器（联动型）简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾JB-QG QT-GST5000控制器说明书
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书（通用部分）(Ver.3.02，2006.04)前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (4)第二章GST5000火灾报警控制器（联动型）结构及配置说明 (5)2.1 控制器结构及配置方式概述 (5)2.2 GST5000控制器主机结构说明 (6)2.2.1 按键及面板设置说明（以JB-QG-GST5000控制器为例） (6)2.2.2 控制器主机内部结构说明 (7)2.3 LD-SD064A智能手动消防启动盘结构说明 (10)2.3.1 面板结构说明 (10)2.3.2 内部结构说明 (11)2.4 GST-LD-D02智能电源盘结构说明 (11)2.5 控制器主电源盒端子说明 (13)2.6 控制器典型配置及内部结构说明 (13)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (14)2.6.2 典型配置外观示意 (14)2.6.3 内部结构及连接线示意 (15)2.6.4 控制器对外接线端子说明 (16)第三章安装与调试 (18)3.1 开箱检查 (18)3.3 开机检查 (19)3.4 外部设备检查 (19)3.5 接线和设置 (19)3.6 调试 (20)第三部分系统应用 (21)第四章一般性用户使用说明 (22)4.1 开机、关机与自检 (22)4.2 键盘操作前准备 (25)4.2.1 键盘的命令功能和字符功能 (25)4.2.2 数据输入的一般方法 (25)4.2.3 信息查看操作的一般方法 (25)4.3 键盘解锁和锁键盘 (26)4.3.1 键盘解锁 (26)4.3.2 锁键 (26)4.4 注册信息检查 (27)4.4.1 检查系统配置 (27)4.4.2 检查回路配置 (27)4.4.3 检查设备信息 (30)4.5 信息显示与记录 (33)4.5.1 信息显示 (33)4.5.2 查看运行记录 (38)4.6 消音 (40)4.7 火警及故障的处理 (40)4.7.1 故障的一般处理方法 (40)4.7.2 火警的一般处理方法 (41)4.8 设备的隔离与释放 (41)4.8.1 设备隔离 (41)4.8.2 设备释放 (42)4.9 总线制被控设备的手动启动与停动操作 (44)4.9.1 对外部设备进行手动启动操作的条件 (44)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (44)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (45)4.10 总线制被控设备的自动联动控制 (45)4.10.1 实现自动联动的条件 (45)4.10.2 自动联动逻辑的实现 (46)4.11 气体灭火设备的启动和停止控制 (46)4.11.1 气体灭火设备的启动条件 (46)4.11.2 气体灭火设备的手动启动控制 (46)4.11.3 气体灭火设备的自动联动控制 (48)4.11.4 气体灭火设备的紧急停动控制 (48)4.12 复位功能 (49)第五章系统管理员操作指南 (50)5.2 密码设定 (51)5.2.1 密码的分类 (51)5.2.2 密码的更改 (51)5.3 设备定义 (53)5.3.1 现场设备定义的内容和步骤 (53)5.3.2 现场设备的定义实例 (55)5.3.3 分区分层方式火灾显示盘定义实例 (56)5.3.4 手动消防启动盘控制一般性设备的定义实例 (57)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (58)5.4 自动联动公式的编辑方法 (59)5.4.1 联动公式的格式 (59)5.4.2 联动公式的编辑 (60)5.4.3 气体灭火设备的联动编程 (65)5.4.4 联动公式的恢复 (66)5.5 打印方式设置 (67)5.6 启动方式设置 (68)5.7 气体喷洒允许控制设置设备 (68)5.8 手动盘定义 (69)第六章系统调试功能说明 (71)6.1 进入和退出调试状态 (71)6.2 定点调试 (72)6.4 随时注册功能 (75)6.5 回路板隔离功能 (75)6.6 探测器查找功能 (75)6.7 联动公式的保护 (76)第四部分配接多线制 (77)第七章配接多线制 (78)7.1概述 (78)7.2特点 (78)7.3技术特性 (78)7.4结构特征 (78)7.4.1．面板说明 (78)7.4.2．内部结构说明 (80)7.5安装与布线 (81)7.6使用及操作 (82)7.6.1．KZK-100卡功能设定 (82)7.6.2．LD-KZC-100卡功能设定 (83)7.6.3．操作使用说明 (84)7.6.4．与GST-LD-8302C切换模块接线说明 (85)7.6.5．控制应用举例 (86)第五部分用户须知 (89)第八章故障、异常信息处理和定期检查 (90)8.1 一般性故障处理 (90)8.2 定期检查和更换 (91)第九章注意事项 (96)附录一技术指标 (97)附录二设备类型表 (99)附录三标准汉字码表 (101)附录四补充汉字码表 (115)附录五调试表格 (116)附录六整机内部接线示意图 (118)附录七简单操作说明 (120)第一部分概述GST5000火灾报警控制器（联动型）简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾报警
控制器报警声音提示及消音
• 在发生火警或故障等警报的情况下，控制器的扬声器会发 出相应的警报声加以提示，当有多种警报信息时，控制器 按以下排序发出对应的警报声音： • 1）延时信息提示声 （快速的嘀嘀声） • 2）气体喷洒提示声 （警车声） • 3）火警提示声 （消防车声） • 4）监管提示声 （机关枪声） • 5）动作信息提示声 （缓慢的嘀嘀声） • 6）启动信息及反馈信息提示声 （嘀嘀声） • 7）故障提示声 （救护车声）
火警灯：红色，此灯亮表 示控制器检测到外接探测 器、手动报警按钮等处于 火警状态。控制器进行复 位操作后，此灯熄灭。 反馈灯：红色，此灯亮表 示控制器检测到外接被控 设备的反馈信号。反馈信 号消失或控制器进行复位 操作后，此灯熄灭。 故障灯：黄色，此灯亮表 示控制器检测到外部设备 （探测器、模块或火灾显 示盘）有故障或控制器本 身出现故障。所有故障排 除或控制器进行复位操作 后，此灯熄灭。 系统故障灯：黄色，此灯 亮，指示控制器处于不能 正常使用的故障状态，需 要维修
主电工作灯：绿色， 控制器使用主电源供 电时点亮。 声光警报器故障灯： 黄色，指示声光警报 器故障状态，声光警 报器故障时，此灯点 亮。
JB-QB-GST200火灾报警控制器
• • • • • • • • 火警处理： 当发生火警时，首先应按“消音”键中止警报声。然后应根据控制器的报警 信息检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根 据火情采取相应措施。例如： 启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离； 拨打消防报警电话报警； 启动消防灭火设备等。 若为误报警，应采取如下措施： 检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因 素造成误报警； 按“复位”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误 报可将其屏蔽，并尽快通知安装单位或厂家进行维修。 故障与异常处理： 当发生故障时，首先应按“消音”键中止警报声。然后应根据控制器的故障 信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根 据情况采取相应措施
海湾JB-QG-QT-GST5000控制器说明书
J B-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书（通用部分）(Ver.3.02，2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器（联动型）结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明（以JB-QG-GST5000控制器为例） (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1．面板说明 (47)7.4.2．内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1．KZK-100卡功能设定 (49)7.6.2．LD-KZC-100卡功能设定 (50)7.6.3．操作使用说明 (51)7.6.4．与GST-LD-8302C切换模块接线说明 (51)7.6.5．控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器（联动型）简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
ZF-101火灾显示盘安装使用说明书
一、概述ZF-101火灾显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。
当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘将产生报警的探测器编号及相关信息显示出来并发出报警声响，以通知失火区域的人员。
二、特点ZF-101火灾显示盘通过RS-485总线与火灾报警控制器相连，可与JB-QB-GST200/JB-QB-GST500/ JB-QG-GST5000/JB-QG-GST9000等火灾报警控制器（联动型）配接；每路RS-485总线最多可配接64台火灾显示盘。
火灾显示盘只能显示火警信息，不能显示故障、动作等其它信息。
三、技术特性1. 工作电压：DC16.8V~DC27.6V2. 显示容量：最多不超过50条报警信息3. 显示范围：000000 00～999999 99中任意报警编码点（例如：火灾报警控制器上010001 03设备报火警，火灾显示盘上显示窗前六位显示010001设备二次码，后两位显示03设备类型）4. 线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性）5. 静态功耗≤1W 最大功耗≤5W6. 使用环境：温度：0℃～＋40℃相对湿度≤95%，不凝露7. 外形尺寸：234mm×142mm×62mm8. 外壳防护等级：IP20四、结构特征及工作原理1. ZF-101火灾显示盘为壁挂式，整机外观示意图如图1所示。
图12. ZF-101火灾显示盘面板示意图如图2所示。
数字显示区海湾安全技术有限公司ZF-101火灾显示盘自检/调显节电/消音消音指示火警指示工作指示图2按键及指示灯说明：工作指示灯：绿色，显示盘工作时点亮。
✧火警指示灯：红色，任意一个探测器报警时点亮。
✧消音指示灯：黄色，工作于消音状态时点亮。
✧“节电/消音”键：在监控状态下，此键功能为“节电”控制，按下时屏幕黑屏；在报警状态下，此键功能为“消音”。
海湾火灾报警控制器操作说明
海湾火灾报警控制器操纵说明之吉白夕凡创作一、控制器报警声音提示及消音如需禁止控制器本机的警报声，按“消音”键，扬声器终止发出警报。
如再次按下“消音”键或有新的警报发生时，控制器将再次发出警报声。
二、警报器的消音及启动在发生火警时，控制器所连接的警报器将发出警报声，提示人员有火警存在，如果值班人员发现不是真实火警时，可以按“复位”键，来禁止警报器和讯响器发出声音警报，如果复位后警报器和讯响器再次发出警报声，将控制器重启即可。
“复位”键需要使用用户密码（或更高级密码）解锁后才干进行操纵。
三、设备的屏蔽与取消屏蔽设备屏蔽：按下“屏蔽”键（若控制器处于锁键状态，要输入用户密码解锁），屏幕显示“请输入屏蔽号码”，假设需要屏蔽的用户编码为023066的光电感烟探测器，其屏蔽操纵应依照如下步调进行：1、输入欲屏蔽设备的用户编码及设备类型“02306603”；2、按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示“操纵处理失败”。
取消屏蔽：按下“屏蔽取消”键（若控制器处于锁键状态，需要输入用户密码解锁），屏幕显示“请输入屏蔽号码”，假设需要屏蔽的用户编码为101022的光电感烟探测器，屏蔽操纵应依照如下步调进行：1、输入欲取消屏蔽设备的用户编码及设备类型“10102203”；2、按“确认”键存储，如该设备已被屏蔽，此设备被取消屏蔽，显示屏提示“操纵处理成功”，否则在显示屏上提示“操纵处理失败”。
四、复位功能当火警或故障等处理完毕后，按下“复位”键可对控制器进行复位操纵（当键盘处于锁键状态，需输入用户密码），同时因系统在操纵过程中，屏幕会提示等待信息，此时操纵人员应稍等片刻，待系统完成此项操纵后在进行其它操纵。
火灾报警控制器操纵说明火警处理：当发生火警时，首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查生火警的部位，确认是否有火灾发生；如果为气体灭火区的火警则须首先按下相应区气体灭火控制卡的停动按钮，再确认是否有火灾发生；若确认有火灾发生，应根据火情采纳相应措施。
海湾火灾显示盘使用及流程
海湾火灾显示盘使用及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、海湾火灾显示盘概述。
海湾火灾显示盘是一种用于显示火灾报警信息的设备，通常安装在建筑物的公共区域，如走廊、楼梯间等。
海湾火灾显示盘说明
二次码第4位为“0全显”时，不需要划分二次码二次码第4位为“3层显”时，二次码前三位需要与设备二次码相同二次码第4位为“4无楼号楼层全显”时，二次码前两位需要与设备二次码相同六、使用及操作根据工程需要可对系统进行设置。
1.一次码及显示类型设置打开电源开关，同时按住“设一次码开关”后,3位数码管显示本机一次码时，松开“设一次码开关”，进入一次码设置状态。
按“自检/调显”键一次码数值增加，按“节电/消音”键一次码数值减少，再按下“设一次码开关”，当前的一次码储存。
一次码储存后，数码管显示本机当前的显示类型。
按“自检/调显”键切换显示类型，按“设一次码开关”储存当前显示类型，然后进入正常启动过程。
显示类型定义如下：5000 00表示连接5000系统；2000 00表示连接2000系统且全显方式；2000 03表示连接2000系统且层显方式。
2. 一般操作2.1在监控状态下2.1.1配接GST5000系统时，设备定义火灾显示盘二次码前两位为本机所属楼层号，第三位为楼号，第4位为控制方式，控制方式定义如下：0：所有火警信息均显示；1：只显示本楼所有火警信息；2：只显示本楼本层及上、下层所有火警信息；3：只显示本楼本层所有火警信息；4:本楼层的所有火警信息全显，不考虑楼号；5～9无意义，保留字，禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位（即本机所属楼层号），后四位显示时间，秒灯闪亮。
2.1.2配接GST2000系统时，后两位显示本机一次码。
按下“自检/调显”键，火灾显示盘自动对显示元件和声音进行检查。
按下“节电/消音”键，节电灯亮，数字显示区无显示，如有操作或报警将恢复显示。
2.2在火警状态下2.2.1配接GST5000系统时，显示窗显示探测器八位编码，其中前六位为探测器二次码，后两位为设备类型。
探测器二次码的前两位为探测器所属楼层号，第三位为楼号。
火警数多于一个时，首先显示首警，10秒后机器开始循环显示报警情况，在此期间按下“自检/调显”键，可按报警顺序点查报警情况。
海湾消防主机操作说明
一、设立消防系统的目的和作用 二、海湾GST9000的基本操作指引 三、联动设备操作指引
一、设立消防主机的目的和作用
目的：通过先进的消防设备，最大限度 的减少因火灾造成的生命和财产的损失。
作用：消防主机即火灾报警控制器 火灾报警控制 器： 1）用来接收火灾信号并启动火灾报警装置。该设 备也可用来指示着火部位和记录有关信息。 2）能通过火警发送装置启动火灾报警信号或通过 自动消防灭火控制装置启动自动灭火设备和消防联 动控制设备。 3）自动的监视系统的正确运行和对特定故障给出 声、光报警。
：指用户操作控制器时，完成相应的命令， 改变系统状态的按键
“系统设置”、“用户 指用户需要设置控制器的参数、调试及改
设置”
变控制器设置时使用的按键
“空格”数字键（0-9）、 指用户输入数据用的数字或字符键，数字
“*”“#”等
键同时为菜单操作时快速进入菜单快捷键
指用户进行各种操作时均可能用到的按键
二、海湾GST9000的基本操作 - 常规键盘操
2.2.2 信息查询-火 警记录查询
进入“2、火警记录查 询”，可检查火警记录 信息，如图所示。每条 信息包括序号、火警发 生的时间、二次码、设 备类型及注释信息。本 控制器可查询系统最新 发生的1000条火警记录 信息。
二、海湾GST9000的基本操作 - 常规键盘操作
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散；
2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员：
1）通知总值
班、总经理； 2）通知总值 班、总经理
同意后启动
现场联动设 备；3）请示 总经理同意 后，拨打119 报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次码第4位为“0全显”时，不需要划分二次码
二次码第4位为“3层显”时，二次码前三位需要与设备二次码相同
二次码第4位为“4无楼号楼层全显”时，二次码前两位需要与设备二次码相同
六、
使用及操作
根据工程需要可对系统进行设置。
1.一次码及显示类型设置
打开电源开关，同时按住“设一次码开关”后,3位数码管显示本机一次码时，松开“设一次码开关”，进入一次码设置状态。
按“自检/调显”键一次码数值增加，按“节电/消音”键一次码数值减少，再按下“设一次码开关”，当前的一次码储存。
一次码储存后，数码管显示本机当前的显示类型。
按“自检/调显”键切换显示类型，按“设一次码开关”储存当前显示类型，然后进入正常启动过程。
显示类型定义如下：
5000 00表示连接5000系统；
2000 00表示连接2000系统且全显方式；
2000 03表示连接2000系统且层显方式。
2. 一般操作
2.1
在监控状态下
2.1.1
配接GST5000系统时，设备定义火灾显示盘二次码前两位为本机所属楼层号，第三位为楼号，第4位为控制方式，控制方式定义如下：
0：所有火警信息均显示；
1：只显示本楼所有火警信息；
2：只显示本楼本层及上、下层所有火警信息；
3：只显示本楼本层所有火警信息；
4:本楼层的所有火警信息全显，不考虑楼号；
5～9无意义，保留字，禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位（即本机所属楼层号），后四位显示时间，秒灯闪亮。
2.1.2
配接GST2000
系统时，后两位显示本机一次码。
按下“自检/调显”键，火灾显示盘自动对显示元件和声音进行检查。
按下“节电/消音”键，节电灯亮，数字显示区无显示，如有操作或报警将恢复显示。
2.2
在火警状态下
2.2.1
配接GST5000系统时，显示窗显示探测器八位编码，其中前六位为探测器二次码，后两位为设备类型。
探测器二次码的前两位为探测器所属楼层号，第三位为楼号。
火警数多于一个时，首先显示首警，10秒后机器开始循环显示报警情况，在此期间按下“自检/调显”键，可按报警顺序点查报警情况。
2.2.2
配接GST2000系统，在火警状态时，显示盘前四位为首警地址，后两位为本机一次码。
首警灯和火警灯亮；报警信息多于一条时，10s后循环显示报警信息，前四位为报警探测器二次码，后两位为报警顺序。
按“自检/调显”键，可点查报警信息。
2.3
按下“节电/消音”键，即可消除报警声音。
当再次报警时，重新发出报警声。
ZF 500
一次码设置
根据工程需要可通过微动开关S2对系统进行设置，方法如下：
按住S2 键并复位火灾显示盘,等自检结束后, 液晶屏显示的火灾示盘号会逐渐增大,直至开S2 键, 此时显示的火灾示盘号就是火灾显示盘的一次码。
注：1.火灾显示盘一次码的范围是1-64, 当火灾示盘号增大到64后,则返回到1。
2.当一次码是两位数时，液晶屏显示的是两位数，当一次码是一位数时，为了保持显示一致，液晶屏显示的是一位数后加“.”。
配接GST5000系列火灾报警控制器
若需查看本机
号及本机工作方式，应在正常状态下按"自检"键，液晶屏上即显示本机号及本机工作方式。
每台火灾显示盘的工作方式是通过在GST5000系列报警控制器上定义其对应二次码实现的。
二次码前两位为本机所属楼层号，取值为0～99；第三位为楼号，取值为0～9；第四位为工作方式控制位，取值为0～9。
工作方式控制位含义如下：
0所有火警信息均显示；
1只显示本楼所有火警信息；
2只显示本楼本层及上、下层所有火警信息；
3只显示本楼本层所有火警信息；
4～9无意义，保留字，禁用。
