上海宇龙数控仿真软件的安装与使用
宇龙仿真软件使用基本步骤

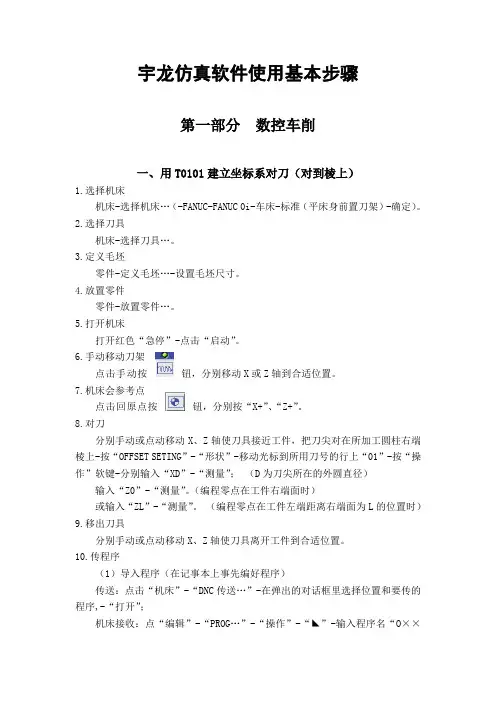

宇龙仿真软件使用基本步骤第一部分数控车削一、用T0101建立坐标系对刀（对到棱上）1.选择机床机床-选择机床…（-FANUC-FANUC 0i-车床-标准（平床身前置刀架）-确定）。
2.选择刀具机床-选择刀具…。
3.定义毛坯零件-定义毛坯…-设置毛坯尺寸。
4.放置零件零件-放置零件…。
5.打开机床打开红色“急停”-点击“启动”。
6.手动移动刀架点击手动按钮，分别移动X或Z轴到合适位置。
7.机床会参考点点击回原点按钮，分别按“X+”、“Z+”。
8.对刀分别手动或点动移动X、Z轴使刀具接近工件，把刀尖对在所加工圆柱右端棱上-按“OFFSET SETING”-“形状”-移动光标到所用刀号的行上“01”-按“操作”软键-分别输入“XD”-“测量”；（D为刀尖所在的外圆直径）输入“Z0”-“测量”。
（编程零点在工件右端面时）或输入“ZL”-“测量”。
（编程零点在工件左端距离右端面为L的位置时）9.移出刀具分别手动或点动移动X、Z轴使刀具离开工件到合适位置。
10.传程序（1）导入程序（在记事本上事先编好程序）传送：点击“机床”-“DNC传送…”-在弹出的对话框里选择位置和要传的程序,-“打开”；机床接收：点“编辑”-“PROG…”-“操作”-“◣”-输入程序名“O××××”-“READ”-“EXEC”。
（2）导出程序点“编辑“-”PROG”–“LIB” -在机床程序管理器中选中要导出程序-点“程式” -“操作”-“◣”-“PUNCH”-“另存为…”-选路径（存储位置），输入程序名“O××××”-“保存”。
11.选择程序-修改程序-点“自动运行”-点“循环启动”。
毛坯：50*150外圆车刀M03 S600;T0101;G00 X46 Z2;G01 Z-90 F0.2;G01 X52;G00 Z2;G00 X45;G01 Z-90;G01 X52;G00 Z2;G00 X41;G01 Z-40;G01 X47;G00 Z2;G00 X38;G01 Z-40;G01 X47;G00 X100 Z100;M05;M30;二、用T0101建立坐标系对刀（对到中心）1.选择机床机床-选择机床…。
宇龙数控加工仿真软件V4.8使用手册
宇龙数控加工仿真软件V4.8使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。
选择了适当的文件夹后，点击打开。
在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。
目标文件夹选择完成后，点击“下一个”按钮。
系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。
2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。
注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。
等到教师机屏幕右下方的工具栏中出现“”图标后。
上海宇龙数控加工仿真系统操作手册
上海宇龙数控加工仿真系统操作手册
第一步先启动加密锁管理程序
第二步双击数控加工仿真系统
第三步点击快速登录
第四步根据下图依次设置系统相关参数
（1）首先设置车床（车床为默认车床）
（2）设置毛坯尺寸（根据图纸尺寸给定的毛坯）
（3）放置工件
（4）选择加工所需刀具
(5) 系统管理→系统设置→广州数控属性→把“√”去掉→点应用→退出（此步骤很重要，如不设置，将会出现撞刀状况）
（6）编写加工程序
（7）对刀（刀补值一定要输入在：101、102等地方，若输入在001、002等位置时，则无效）
（8）自动运行（第一次自动运行可能会出现撞刀，这是软件自身问题，只需手动把刀具退回到合适位置，再次自动运行就可以了）(9) 检验加工尺寸
注：以上顺序可颠倒，也可先编写程序，再进行一些相关设置。
上海宇龙数控仿真软件的安装与使用
双击该文件自动以记事本方式打开，检查[CncSimulation] 项下的 “Server=____”的值,等号后内容应为教师机IP地址，如不是则输入IP地 址保存该文件后重新登录。
2.2 软件界面简介【界面的组成】
11
1.标题栏：
显示当前项目名称
2.菜单栏：
包括仿真系统软件所 有操作功能
➢启动机床 ➢毛坯定义与安装 ➢刀具选择与安装 ➢手动操作 ➢对刀操作 ➢程序编辑 ➢仿真加工 ➢工件测量
3.2 加工中心（铣）仿真操作与加工
启动机床，工件安装，手动操作， 刀具选择，对刀操作，程序编程， 仿真加工，工件测量
3.1 FANUC-0I 数控车床仿真加工操作 21
工序及刀具：
G71指令粗加工外轮廓，T01， G70精加工，T01 切断并倒角，T02
4.升级或重新安装 ：
必须先通过“开始-设置-控制面板-添加删除程序-”删除原 有仿真软件，再进行升级或重新安装。
5.备份数据和还原数据：（考试功能中讲解）
1.3 数控仿真软件的注册
7
注册时注意事项：
1.“注册码”必须与“系列号”对应才能成功注册。
2.“系列号”以弹出的“注册”框中自动识别显示的 系列号为准。
2.1 软件的启动与登录
10
学生机无法登录现象：
1.确认加密锁安装在教师机上,必须首先成功启动教师机的
“加密锁管理程序”后，学生机才能启动登录。
2.检查该机是否连入局域网，保证网络连接正常。
检查方法：
点击“开始”—“运行”—输入“cmd”回车，输入“ping 机器名或 IP地址”回车
3. 学生机出现“连接失败，请与管理员联系”提示，需检 查学生机“C：\Windows\CncSimu.ini”文件。
宇龙仿真

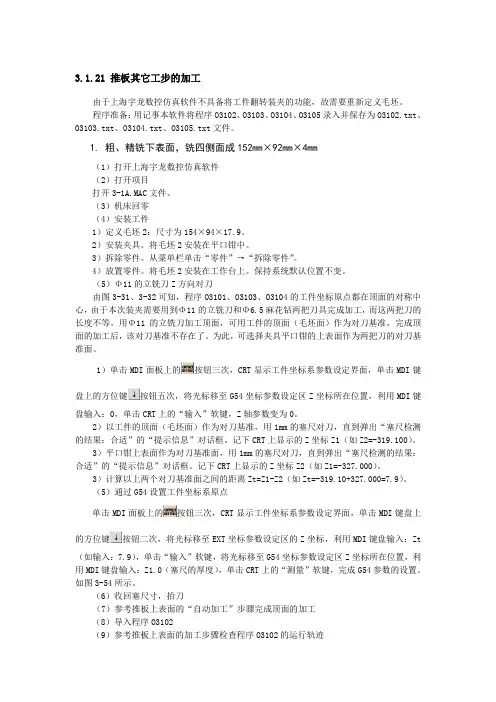

3.1.21 推板其它工步的加工由于上海宇龙数控仿真软件不具备将工件翻转装夹的功能，故需要重新定义毛坯。
程序准备：用记事本软件将程序O3102、O3103、O3104、O3105录入并保存为O3102.txt、O3103.txt、O3104.txt、O3105.txt文件。
1. 粗、精铣下表面，铣四侧面成152mm×92mm×4mm（1）打开上海宇龙数控仿真软件（2）打开项目打开3-1A.MAC文件。
（3）机床回零（4）安装工件1）定义毛坯2：尺寸为154×94×17.9。
2）安装夹具。
将毛坯2安装在平口钳中。
3）拆除零件。
从菜单栏单击“零件”→“拆除零件”。
4）放置零件。
将毛坯2安装在工作台上。
保持系统默认位置不变。
（5）Φ11的立铣刀Z方向对刀由图3-31、3-32可知，程序O3101、O3103、O3104的工件坐标原点都在顶面的对称中心，由于本次装夹需要用到Φ11的立铣刀和Φ6.5麻花钻两把刀具完成加工，而这两把刀的长度不等。
用Φ11的立铣刀加工顶面，可用工件的顶面（毛坯面）作为对刀基准，完成顶面的加工后，该对刀基准不存在了。
为此，可选择夹具平口钳的上表面作为两把刀的对刀基准面。
1）单击MDI面板上的按钮三次，CRT显示工件坐标系参数设定界面，单击MDI键盘上的方位键按钮五次，将光标移至G54坐标参数设定区Z坐标所在位置，利用MDI键盘输入：0，单击CRT上的“输入”软键，Z轴参数变为0。
2）以工件的顶面（毛坯面）作为对刀基准，用1mm的塞尺对刀，直到弹出“塞尺检测的结果：合适”的“提示信息”对话框。
记下CRT上显示的Z坐标Z1（如Z2=-319.100）。
3）平口钳上表面作为对刀基准面，用1mm的塞尺对刀，直到弹出“塞尺检测的结果：合适”的“提示信息”对话框。
记下CRT上显示的Z坐标Z2（如Z1=-327.000）。
3）计算以上两个对刀基准面之间的距离Zt=Z1-Z2（如Zt=-319.10+327.000=7.9）。
数控仿真加工宇龙软件的使用
6．刀具选择及安装
“机床”菜单→“选择刀具”打开刀具选 择对话框，如图2-25所示，本项目选择两 把刀，93°菱形外圆车刀和3mm切断刀， 分别安装在刀架1、2号位置上。
图2-25 刀具选择界面
7．对刀/设定工件坐标系
数控程序一般按工件坐标系编程，对刀 的过程就是建立工件坐标系与机床坐标系 之间关系的过程。下面具体说明车床对刀 的方法。其中将工件右端面中心点设为工 件坐标系原点，与将工件上其他点设为工 件坐标系原点的对刀方法类似。
换刀后，移动刀具使刀尖分别与标准刀切削 过的表面接触。接触时显示的相对值，即为 该刀相对于标刀的偏置值X，Z（为保证 刀准确移到工件的基准点上，可采用手动脉 冲进给方式）。此时CRT界面，如图2-34所 示，所显示的值即为偏置值。 将偏置值输入到形状参数补偿表内。 方法二：分别对每一把刀进行测量，输入刀 具偏移量。
《数控仿真软件的使用》
高级技工学校
主讲教师：XXX
复 习 提 问
• 一、数控车床的开机过程？ • 答：总电源 → 机床电源→ 控制面板 电源→ 急停开关 • 二、数控车床的对刀方法？ • 答：1、定位对刀法 2、光学对刀 • 3、试切对刀法
课程要求目的
教学目的：熟练掌握运用仿真软件进行仿真 重 点：仿真软件的开机及对刀 难 点：仿真软件的对刀
图2-28 测量切削外圆直径
③ 按下功能键区的 键。 ④ 把光标定位在需要设定的坐标系上。 ⑤ 光标移到X。 ⑥ 输入直径值“α”。 ⑦ 按菜单软键[测量]，完成X轴的对刀。
⑧ 切削端面：点击操作面板上的“主轴正转” 或“主轴反转” 按钮，使其指示灯变亮， 主轴转动。将刀具移至如图2-29的位置，机 床在手动操作模式下点击控制面板上的X轴 负方向按钮 ，切削工件端面，如图2-30所 示。然后按X轴正方向按钮 ，Z方向保持不 动，刀具退出。 ⑨ 点击操作面板上的 按钮，使主轴停止转 动。 ⑩ 把光标定位在需要设定的坐标系上。
上海宇龙数控加工仿真软件操作
上海宇龙仿真操作2009.5一、软件开启。
双击桌面图标，或者右键单击图标打开，或点开始——程序——数控仿真系统。
二、选择机床。
（1）点左上角图标。
（2）点机床选项下拉菜单“选择机床”。
出现图004依次点选“控制系统”“系统型号”“机床类型”“机床标准”最后点“确定”三、定义毛坯（1）点左上角图标（2）点零件下拉菜单“定义毛坯”。
出现图007毛坯名字一般不用改；材料默认低碳钢，可以点右面的下拉箭头选择各种材料；圆柱形状即为上图所示为棒料，横向150为长度，纵向100为直径；U形形状下图008为带孔棒料，上面150为棒料长度，左面100为棒料直径，下面50为内孔深度，右面50为孔径，所有数字左键单击即可修改；所有选项点选完毕后，点“确定”即可完成“定义毛坯”四、放置毛坯（一）点击左上角图标。
（二）点击零件下拉菜单放置零件。
出现图011左键单击刚才所设的“毛坯1”内容变蓝，再单击“安装零件”即可安装，并进入“移动零件”状态。
五、移动零件（一）安装零件后的默认状态。
图012（二）点击零件下拉菜单，移动零件。
会出012图示。
“—”号为缩进，“+”号为伸出，中间旋转符号为“调头”六、选择刀具（一）点击图标（二）点击机床下拉菜单“选择刀具”出现图016刀具选择选项。
首先，1234号刀具选框选中会变黄，其次，选择刀片样式（16类），选中样式后会有刀片规格（角度刀长刀尖角），最后，选择刀柄（内外左右等），再选择刀柄规格（长度）。
总结为一把刀点五下。
所有刀具选择完毕后点“确定”。
以下为推荐选择。
1号刀“定制”“菱形刀片”“35度11刃长刀尖半径0”“右偏93度或90度”2号刀切槽刀3号螺纹刀七、视图选择（一）点击分别为左侧、右侧、前、俯，对应床头、床尾、平视床身、俯视床身。
（二）点击下拉菜单选择。
一般选择俯视，这样刀具和卡盘都可看的清。
八、机床调节（一）急停开关开关调节可点击互换。
（二）放大显示依次为复位、局部放大、放缩、移动。
宇龙数控加工仿真软件V4.8使用手册
宇龙数控加工仿真软件V4.8使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。
选择了适当的文件夹后，点击打开。
在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。
目标文件夹选择完成后，点击“下一个”按钮。
系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。
2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。
注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。
等到教师机屏幕右下方的工具栏中出现“”图标后。
宇龙数控加工仿真软件操作八大步骤
宇龙八步
正文
一、数控车床试切对刀（工件右端面中心作为编程原点）：
1.开机（打开急停，按下启动键即可）——回参考点x(+),z(+)， 2.系统设置—FANUC属性—取消没有小数点的数以千分之一毫 米为单位 2、试切外圆（x向不动，z向退出，主轴停转，）—测量（直 径d）—退出， 3、offset—形状—操作—输入参数（Xd）—测量，X向对刀结 束。 4、车端面（z不动，x向退出）—offset—形状—操作—输入 （Z0）—测量,OK。
宇龙八步八铣床长度补偿在形状h补偿值为正时用g44时补偿值为l用g43时补偿值就为lg指令理论值刀具移动g43z坐标补偿值刀具g44z坐标补偿值刀具铣床半径补偿在形状d补偿值为正时刀具偏离工件一个半径值
宇龙八步（试用版）
卜祥奥
前言
数控编程并不难，耐心细心是关键。 操作步骤有规律，循序渐进成自然。
指令代码要记清，看懂图纸再编程， 认真听讲多练习，理论实践才精通。
宇龙八步
二、手动调刀：Mdi—；—T0202；— reset—循环启动
三、导入文本程序：操作—“→”—输入程序 名—read——DNC传送—打开文件
四、导出程序到文本：Prog—操作—“→”— punch—存入“我的文档”
五、机床运动超过极限：超程释放—停止— 启动—回零点
六、运行程序：自动运行—循环启动。
宇龙八步
八、铣床长度补偿在“形状H”：
补偿值为正时
G指令
理论值
刀具移动
G43
Z坐标+补偿值 刀具↑
ቤተ መጻሕፍቲ ባይዱ
G44
Z坐标-补偿值 刀具↓
用1号刀对刀后，如2号刀比1号刀短△L，为了与1号刀切深相 同，则：
上海宇龙数控仿真系统数控车操作说明
导入数控程序—图解说明
导入数控程序—图解说明
第8步：点击菜单“机床/DNC传送”，在弹出的 对话框中选择所需的NC程序，按“打开”确认，则 数控程序被导入并显示在CRT界面上。（如右图）
六、数控程序处理
2、编辑、修改、删除、保存数控程序 此部分操作较烦琐，如果你的程序有 问题，建议： 修改你的记事本文件，保存后导入。
三、回参考点
养成一个好习惯：无论是仿真还是实际操 作，不管是数控车床还是铣床，数控机床 开机后第一步要做的事情就是回参考点。
四、工件的定义和使用
1、定义毛坯 2、放置零件 3、拆除零件
四、工件的定义和使用
1、定义毛坯 打开菜单“零件/定义毛坯”或在工具条 上选择图标 ，系统打开图示对话框：
一、选择机床类型 二、激活机床 三、回参考点 四、工件的定义和使用 五、定义或选择刀具 六、数控程序处理 七、对刀 八、仿真加工零件 九、检测零件
二、激活机床
点击电源开按钮
，使机床总电源打开。
检查“紧急停止”按钮是否松开至 状态，若未松开，将其松开。
FANUC 0i Mate数控车床仿真操作步骤
七、对刀之测量、输入刀具偏移量相关图示
下图为刀具形状补正点软键[测量]前后的 界面。Z的设置与此类似。输入完X、Z后， 分别将光标移到R和T处，输入刀尖圆弧 半径和刀尖方位代号。
七、对刀之多把刀具对刀
3、多把刀具对刀 工件坐标系的建立方法不同，其它刀具的对刀 方法也不同。但本质是一样的，那就是通过某 种方法获得其余各刀的刀尖与第一把刀（标准 刀）的刀尖在X向和Z向的偏离值。 1）方法1 坐标系是由输入刀具偏移量建立的 同第一把刀的对刀方法一样，点击操作面板上 的手动换刀按钮 ，分别用其余的各把刀试切 工件的外圆和端面（注意切少一点，不要切伤 零件。）。然后将数值分别输入到相应刀具的 形状补偿参数表中即可（见下图）。
上海宇龙数控仿真系统数控铣操作说明 (1)
输入方法： 直接输入法：直接输入上述 数值，回车即可。 测量输入法：先输入前缀X （或Y或Z），然后输入刀 具当前位置在工件坐标系中 的X（或Y或Z）坐标值，最 后用软键“测量”输入。
1) 按条件列出工具清单 筛选的条件是直径和类型 （1）在“所需刀具直径”输入框内输入直径，如果不把直径作为筛选条件，请输入数字“0”。 （2）在“所需刀具类型”选择列表中选择刀具类型。可供选择的刀具类型有平底刀，平底带R 刀，球头刀，钻头，镗刀等。 （3）按下“确定”，符合条件的刀具在“可选刀具”列表中显示。 2) 指定刀位号 对话框的下半部中的序号就是刀库中的刀位号。卧式加工中心允许同时选择20把刀具；立式加 工中心允许同时选择24把刀具。对于铣床，对话框中只有1号刀位可以使用。用鼠标点击“已经 选择刀具”列表中的序号制定刀位号。 3) 选择需要的刀具 指定刀位号后，再用鼠标点击“可选刀具”列表中的所需刀具，选中的刀具对应显示在“已经 选择刀具”列表中选中的刀位号所在行。 4) 输入刀柄参数 操作者可以按需要输入刀柄参数。参数有直径和长度两个。总长度是刀柄长度与刀具长度之和。 5) 删除当前刀具 按“删除当前刀具”键可删除此时“已选择的刀具”列表中光标所在行的刀具。 6) 确认选刀 选择完全部刀具，按“确认”键完成选刀操作。或者按“取消”键退出选刀操作。 加工中心的刀具在刀库中，如果在选择刀具的操作中同时要指定某把刀安装到主轴上，可以先 用光标选中，然后点击“添加到主轴”按钮。铣床的刀具自动装到主轴上。
左视图 Y o A
Z
②以工件上/下表面左下角A/B点为工件坐标系坐标原点：
如果你的Y向对刀如右下图： ①以工件上/下表面中心为工件坐标系坐标原点： ②以工件上/下表面左下角A/B点为工件坐标系坐标原点：
数控仿真模拟软件手机版怎么用
数控仿真模拟软件手机版如何使用随着移动互联网的快速发展，越来越多的软件都推出了手机版应用，方便用户随时随地进行操作。
数控仿真模拟软件的手机版也不例外。
在手机版数控仿真模拟软件中，用户可以进行各种电脑版软件的操作，实现数控加工的模拟。
下面就让我们来了解一下数控仿真模拟软件手机版的使用方法吧。
第一步：安装软件首先，用户需要在应用商店中搜索并下载数控仿真模拟软件的手机版应用。
安装完成后，可以在手机主屏幕中找到该应用的图标。
第二步：打开应用点击数控仿真模拟软件的手机版应用图标，进入应用后，用户可以看到界面上显示的各种功能模块和操作按钮。
第三步：选择加工对象在数控仿真模拟软件手机版中，用户可以选择不同的加工对象，例如零件、工件等。
用户可以通过点击相应的按钮选择需要进行仿真模拟的加工对象。
第四步：设置加工参数在选择了加工对象之后，用户可以设置加工的参数，包括加工速度、加工深度、加工轨迹等。
这些参数设置将直接影响到仿真模拟的结果。
第五步：启动仿真设置完成参数之后，用户可以点击“开始仿真”按钮，启动仿真过程。
在仿真过程中，用户可以观察加工过程的展示，包括刀具的轨迹、加工时的变化等。
第六步：查看结果仿真过程完成后，用户可以查看仿真结果。
用户可以检查加工过程中是否存在问题，优化加工参数，并进行多次仿真以获得最佳加工方案。
结语通过数控仿真模拟软件的手机版，用户可以随时随地进行数控加工的仿真模拟，提高加工效率，降低生产成本。
希望以上介绍能够帮助用户更好地使用数控仿真模拟软件手机版，发挥其在数控加工中的重要作用。
上海宇龙数控仿真
上海宇龙数控仿真3.7系统操作1打开系统：1.1点击C：盘program files 数控加工仿真系统1.2 点击C：盘program files 数控加工仿真系统点击“快速登陆”2建立设备2.1点击按钮；2.2进入选择界面，选择需要的系统及设备；2.3以FANUC系统的标准铣床为例；3建立毛坯3.1点击按钮；3.2进入定义毛坯界面选择毛坯形状，设置毛坯尺寸；4选择夹具4.1点击按钮；4.2进入选择夹具界面，先选择零件，再选择夹具；4.3这里以选择毛坯1和工艺板为例；5放置零件5.1点击按钮；5.2进入选择零件界面，选择毛坯1，点击“安装零件”；6选择刀具6.1点击按钮；6.2进入选择刀具界面，输入刀具直径，选择刀具类型；6.3选择需要的刀具，点击确认；7打开机床8点击按钮，再分别选择X、Y、Z 加上“+”号，使机床回原点；9 移动各轴点击手动按钮——选择X 、Y 或Z 轴——点击“—，+”移动工作台，如需快速移动可以点击“快速”按钮；10 对刀（一）10.1 点击按钮，进入基准界面，选择基准工具，点击确定；10.2点击“塞尺检查”菜单，选择3mm；10.3运用X、Y、Z轴移动来对刀，将数据相加后除2；10.4点击按钮，选择界面，将上一步得到的数据输入机床坐标系G54；点击按钮，进点击按钮，进点击按钮，再点击；点击按钮，运行机床X、Y轴自动运行至工件坐标原点11对刀（二）11.1X、Y轴对刀点击“手动”，将对刀器对准工件一侧，点击显示屏上“相对”，再点击“操作”，输入X0或Y0；点击显示屏上“预定”，将X、Y轴清零；再将对刀器对准工件另一面，查看坐标值/2=？（工件X、Y方向的宽度）；然后手动将对刀器移到？坐标值处（工件中间）；最后点击“POS”按钮选择“综合”坐标，此时显示屏上的“机械坐标”就是要输入到G54中的X、Y数据；11.2 Z轴对刀选择一把平底铣刀，选择3mm厚塞尺，手动将平底刀对到塞尺面，记下Z轴的坐标并增加塞尺的厚度240+3=243mm11.3 工件坐标系输入点击按钮，将X、Y、Z轴的坐标值输入G54坐标系中；12。
宇龙数控加工仿真软件V使用手册
宇龙数控加工仿真软件V4.8 使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。
选择了适当的文件夹后，点击打开。
在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。
目标文件夹选择完成后，点击“下一个”按钮。
系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。
2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。
注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。
等到教师机屏幕右下方的工具栏中出现“”图标后。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（四种机床类型， 面板类型仅Fanuc 车床有26种）
4.按“确定”,三维 仿真机床显示在主 窗口区。
2.4 视图变换
15
视图变换
点击菜单【视图】中的“动态平移”、 “动态旋转”、“绕X轴旋转”等或工具条 相应的按钮。在主窗口屏幕中点击鼠标左键 不松的同时移动进行鼠标，可实平移、旋转、 鼠标滚轮进行缩放操作。
择义具置 择准动N动 位部 态态态 X Y Z 侧侧视视 项制换
机毛 零 刀工尾 C 脉 放 缩平旋轴 轴轴视视图图 面轨
床坯 件 具具座传冲 大 放移转旋 旋旋图图
板迹
送
转 转转
切显
换示
2.3数控机床与系统的选择
14
机床选择:
1.点击菜单或工具 按钮【选择机床】
2.选择“控制系统”
八种系统十八种型号
2.1 软件的启动与登录
10
学生机无法登录现象：
1.确认加密锁安装在教师机上,必须首先成功启动教师机的
“加密锁管理程序”后，学生机才能启动登录。
2.检查该机是否连入局域网，保证网络连接正常。
检查方法：
点击“开始”—“运行”—输入“cmd”回车，输入“ping 机器名或 IP地址”回车
3. 学生机出现“连接失败，请与管理员联系”提示，需检 查学生机“C：\Windows\CncSimu.ini”文件。
4.升级或重新安装 ：
必须先通过“开始-设置-控制面板-添加删除程序-”删除原 有仿真软件，再进行升级或重新安装。
5.备份数据和还原数据：（考试功能中讲解）
1.2 仿真系统的安装过程
5
安装步骤： 演 示
1.点击安装执行文件“Setup.exe”。 2.根据安装向导提示进行，直至完成安装。
一套网络版软件必须安装在同一个网段中，其中有只能将 一台做为教师机，其余设置为学生机。
检查方法：
双击该文件自动以记事本方式打开，检查[CncSimulation] 项下的 “Server=____”的值,等号后内容应为教师机IP地址，如不是则输入IP地 址保存该文件后重新登录。
2.2 软件界面简介【界面的组成】
11
1.标题栏：
显示当前项目名称
2.菜单栏：
包括仿真系统软件所 有操作功能
当“视图选项”中的“左键平移、右键 旋转”选项选中时，通过鼠标随时可实现按
左键平移，鼠标滚轮进行缩放，右键任意旋转。
控制面板切换：
点击工具条中的“控制面板切换”按钮可 将主窗口屏幕放大至全屏幕显示。便于自动 运行和查看图形轨迹过程中放大观看。
1.1 仿真软件的安装准备
4
安装准备工作及注意事项：
1.安装光盘:
安装前可将光盘内容复制到硬盘，并将该目录设置为共享， 以提高安装速度，便于多台学生机（无光驱）同时进行安装。
2.有硬盘保护的情况：
如计算机装有硬盘还原保护软件，在安装前须取消还原保护 功能，再进行仿真软件的安装。
3.局域网络：
保证局域网络畅通，每台计算机必须有独立的IP地址。
⑦互动教学：授课模式及考试
⑧系统管理：机床\用户\刀具管理和
系统设置
2.2 软件界面简介【工具栏】
13
工具栏快捷按钮
是菜单栏中的部分常用功能的快捷按钮。与菜单栏中功能完 全相同，只是操作更为快捷方便。
当光标指向各按钮时系统会立即提示其功能名称，同时在 屏幕底部的状态栏里显示该功能的详细说明。
选定夹放 选基移 D 手 复局 动动动绕 绕绕左右府前 选控切
上海宇龙数控仿真软件大徒悲伤
上海宇龙数控仿真系统培训目录
2
第一单元
上海宇龙数控仿真软件的安装
第二单元
上海宇龙数控仿真软件的使用
第三单元
数控仿真加工系统的基本操作
第四单元
仿真系统管理功能
第一单元 宇龙数控仿真软件的安装 3
1.1 仿真软件的安装准备 1.2 仿真软件的安装过程 1.3 仿真软件的注册
3.输入注册码：
在弹出的注册输入框中填入本公司提供的注册码。
1.3 数控仿真软件的注册
7
注册时注意事项：
1.“注册码”必须与“系列号”对应才能成功注册。
2.“系列号”以弹出的“注册”框中自动识别显示的 系列号为准。
3.如“注册”框中系列号显示全为0，一是打印机接 口接触不良，导致无法识别，插拔一下加密锁重启机器 再。试；二是可能需重新安装一次仿真软件。
4.注册时如有疑问与本公司联系时，请报上 “系列 号”以便查对。
第二单元 仿真软件的使用
8
2.1 软件的启动与登录 2.2 软件界面简介 2.3 机床类型和系统及型号的选择 2.4 视图变换和机床、零件显示方式 2.5 文件的管理（项目，模型，记录文件）
2.1 软件的启动与登录
9
启动与登录步骤： 演 示
安装完毕，确认能成功启动每台计算机上的数控加工仿真 系统，然后再加上硬盘还原保护功能。
显示器的属性中的屏幕分辨率，标准设置为1024*768.
1.3 数控仿真软件的注册
6
注册步骤： 演 示
1.插入加密锁:
加密锁有接打印机并口或USB接口
两种结构，加密锁安装在教师机上。
2.启动“加密锁管理程序”：
点击【开始】【程序】【数控加工仿真系统】【加密锁管理程序】
1.启动“加密锁管理程序”：
点击【开始】【程序】【数控加工仿真系统】【加密锁管理程序】
2.选择软件使用状态：
右键点击加密锁图标，共有三种使用状态 练习（默认） 授课 考试
3.启加仿真软件：
点击【数控加工仿真系统】 ，系统弹出【用户登录】界面。
4.登录进入：（两种方式）
A.点击“快速登录”按钮，直接进入。用于练习和授课模式 B.管理员登录：用户名manage密码system。用于系统设置和考试模式。
2.2 软件界面简介【菜单栏】
12
菜单栏中包括仿真软件的所有应用功能 ①文件：
“项目”的保存、“零件模型”导入 与导出、操作过程“记录”与“演 示”功能
②视图及视图选项：旋转\缩放\移动
③机床：选择机床\刀具\基准工具等。
④零件：定义毛坯\夹具\工件安装等。
⑤塞尺检查:用于铣床对刀
⑥测量：测量零件尺寸
3.工具栏：
部分菜单功能的快捷 按钮
4.主窗口屏幕：
显示机床及图形轨迹， 能动态旋转、缩放、 移动、可用“控制面 板切换”按钮全屏显 示。
5.工具按钮功能说 明栏： 6.提示信息：
对错误操作或运行等 报警提示，同时自动 中止运行。
7.模式显示：练习、
授课、考试
8.系统面板：
真实感的数控系统和 操作面板
