解读光伏发电系统中逆变器的原理与应用
光伏逆变器的原理
光伏逆变器的原理光伏逆变器是将光伏组件产生的直流电能转换为交流电能的装置，是光伏发电系统中的核心设备之一。
其原理是将光伏组件输出的直流电转换为与电网相匹配的交流电，以实现光伏发电系统与电网之间的无缝连接。
光伏逆变器的主要功能是将光伏组件输出的直流电转换为交流电。
光伏组件产生的直流电直接供给负载使用是不现实的，因为家庭和工业用电大多采用交流电，而且交流电的电压、频率和相位要符合电网的标准。
所以，光伏逆变器的工作就是将直流电转换为交流电，并保证输出的交流电与电网的参数相匹配。
光伏逆变器的主要组成部分包括输入端、输出端和控制电路。
输入端连接光伏组件，输出端连接电网，通过控制电路将光伏组件输出的直流电转换为所需的交流电。
在逆变器的输入端，还会加入一些其他的辅助电路组成MPPT（最大功率点跟踪）系统，以提高光伏组件的发电效率。
在光伏逆变器工作的过程中，主要有三个关键步骤：整流器、逆变器和滤波器。
首先是整流器的工作。
光伏组件产生的直流电经过整流器的处理，将其转换为脉冲形式的直流电。
整流器的主要目的是将光伏组件输出的直流电转换为脉冲形式的电流，在后续的逆变器中更好地进行处理。
接下来是逆变器的工作。
逆变器将整流器输出的脉冲电流进行处理，将其转换为与电网相匹配的交流电。
逆变器通过将直流电源所在的回路切换至交流电源所在的回路，以实现直流到交流的转换。
逆变器的输出交流电需要满足电网的标准参数，包括电压、频率和相位。
最后是滤波器的工作。
逆变器输出的交流电可能会有一些谐波，通过滤波器的处理，将这些谐波滤除，使输出的交流电更为纯净。
滤波器主要由电感和电容组成，用于消除逆变器输出交流电中的谐波成分，确保交流电的质量。
除了上述关键步骤，光伏逆变器还需要具备一些其他功能，例如过温保护、过压保护、短路保护等，以保证逆变器的安全稳定运行。
此外，光伏逆变器还需要具备通信接口，以与监控系统进行通信，实现对逆变器的远程监控和管理。
总的来说，光伏逆变器的工作原理是将光伏组件输出的直流电转换为与电网相匹配的交流电。
光伏逆变器原理解析
光伏逆变器原理解析光伏逆变器作为太阳能发电系统中的核心装置，具有将直流电转换为交流电的功能。
本文将对光伏逆变器的原理进行深入解析，介绍其工作原理、组成结构以及相关技术特点。
逆变器是指将直流电源转换为交流电源的电子设备。
在光伏发电系统中，太阳能电池板产生的电能为直流电，而市电供给的电网为交流电。
而光伏逆变器就是实现直流电到交流电的转换过程，使得太阳能发电系统可以将电能注入到电网中使用。
光伏逆变器的工作原理主要分为两个步骤：首先是直流电的变压器，将太阳能电池板产生的直流电转换为交流电，并将其电压提高到适合输入到逆变器的电压水平。
然后是逆变过程，将经过变压的直流电转换为市电为用电设备所能接受的交流电。
光伏逆变器的组成结构包括输入端、输出端、逆变电路和控制电路。
输入端主要负责接收太阳能电池板产生的直流电，并进行变压。
输出端则是将逆变芯片输出的交流电通过输出端口连接到电网或用电设备上。
逆变电路是光伏逆变器的核心部分，其中集成了逆变芯片和滤波电路，用于将经过变压的直流电转换为交流电，并滤除输出波形中的噪声。
控制电路则用于监测光伏逆变器的运行状态和保护系统的安全可靠性。
光伏逆变器的技术特点主要体现在以下几个方面：1. 高效性能：光伏逆变器采用先进的功率电子器件和控制技术，能够实现高效率的能量转换。
光伏逆变器的转换效率通常在90%以上，提高了太阳能发电系统的发电效率。
2. MPPT技术：光伏逆变器普遍采用最大功率点跟踪（Maximum Power Point Tracking，简称MPPT）技术，通过对太阳能电池板的输出功率进行实时监测和优化调整，使得光伏逆变器能够始终工作在太阳能电池板的最佳工作点上，最大限度地提高能量转换效率。
3. 安全可靠：光伏逆变器具备完善的保护功能，能够监测电网电压、电流等参数，一旦发现异常情况，如过压、过流、短路等问题，会及时切断连接，以保护太阳能发电系统的安全运行。
4. 通信及监控功能：光伏逆变器通常具备与监控系统进行通信的功能，可以通过网络连接，实现对太阳能发电系统的远程监控和管理。

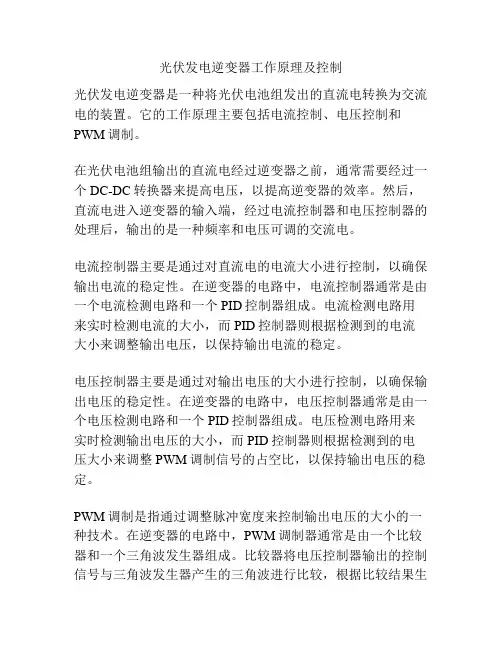

光伏发电逆变器工作原理及控制
光伏发电逆变器工作原理及控制光伏发电逆变器是一种将光伏电池组发出的直流电转换为交流电的装置。
它的工作原理主要包括电流控制、电压控制和PWM调制。
在光伏电池组输出的直流电经过逆变器之前，通常需要经过一个DC-DC转换器来提高电压，以提高逆变器的效率。
然后，直流电进入逆变器的输入端，经过电流控制器和电压控制器的处理后，输出的是一种频率和电压可调的交流电。
电流控制器主要是通过对直流电的电流大小进行控制，以确保输出电流的稳定性。
在逆变器的电路中，电流控制器通常是由一个电流检测电路和一个PID控制器组成。
电流检测电路用来实时检测电流的大小，而PID控制器则根据检测到的电流大小来调整输出电压，以保持输出电流的稳定。
电压控制器主要是通过对输出电压的大小进行控制，以确保输出电压的稳定性。
在逆变器的电路中，电压控制器通常是由一个电压检测电路和一个PID控制器组成。
电压检测电路用来实时检测输出电压的大小，而PID控制器则根据检测到的电压大小来调整PWM调制信号的占空比，以保持输出电压的稳定。
PWM调制是指通过调整脉冲宽度来控制输出电压的大小的一种技术。
在逆变器的电路中，PWM调制器通常是由一个比较器和一个三角波发生器组成。
比较器将电压控制器输出的控制信号与三角波发生器产生的三角波进行比较，根据比较结果生成PWM信号。
PWM信号经过滤波电路后，输出给逆变器的开关电路，控制开关电路的开关状态，以实现输出电压的调节。
总结起来，光伏发电逆变器的工作原理主要包括电流控制、电压控制和PWM调制。
通过对直流电的电流大小和输出电压的稳定性进行控制和调节，使得光伏发电逆变器能够提供稳定的交流电输出。
光伏逆变器的原理
光伏逆变器的原理光伏逆变器是光伏发电系统中的重要组成部分，它的作用是将光伏板产生的直流电转化为交流电，用于外部电网或负载供电。
光伏逆变器的工作原理可以分为以下几个方面进行解析。
首先，光伏逆变器首先要解决的问题是光伏电池发出的是直流电，而实际应用中需要的是交流电。
因此，光伏逆变器的首要任务是将直流电转换为交流电。
这个过程主要分为两个步骤，即将直流电高频变换为交流电，然后再将高频交流电转换为所需要的交流电。
这两个步骤涉及到的理论基础是电流、电压和功率的转换关系。
在光伏逆变器中，首先需要将直流电转换为高频交流电。
这一步骤的核心操作是采用功率开关器件（如MOSFET、IGBT等）来控制直流电池与负载间的电流通断，并通过快速切换来实现高频变换。
功率开关器件的切换操作由逆变器中的控制电路来控制，根据输入的信号进行开关控制，从而实现对电流的频率和幅值的控制。
接下来的步骤是将高频交流电转换为所需要的交流电，也就是通过输出变压器来将高频交流电进行降压、升压、变频等操作。
光伏逆变器中的输出变压器通过绕组之间的电磁耦合来实现高低电压的变换，从而实现对输出交流电的调节。
具体来说，通过改变变压器的绕组比例，可以实现输入高频交流电的降低或升高，从而获得所需要的电压。
光伏逆变器的控制系统起着至关重要的作用。
它可以监测光伏板的电压和电流输出，并实时调节逆变器的工作状态，保证系统的稳定运行。
控制系统通过对光伏模块的MPPT（最大功率点跟踪）进行控制，以获得最大的输出功率。
此外，控制系统还可以对逆变器的工作状态进行监测和调整，包括输出电压、频率和波形等。
此外，光伏逆变器还需要处理一些特殊情况，如过压保护、欠压保护、过流保护等。
这些保护措施可以防止逆变器过载、损坏或故障。
例如，在电网电压过高或过低时，逆变器可以自动切断供电，以保护负载和逆变器本身。
在光伏板输出电流过大时，逆变器也可以通过调整负载电流来保持在逆变器额定功率范围内。
总结起来，光伏逆变器的工作原理是将光伏电池系统产生的直流电转换为交流电。
太阳能光伏逆变器的工作原理和作用介绍
光伏逆变器又称电源调整器，可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。
一、光伏逆变器工作原理逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关，使直流输入变成交流输出。
当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。
一般需要采用高频脉宽调制，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列。
然后让脉冲波通过简单的滤波器形成正弦波。
二、光伏逆变器的作用光伏逆变器不只具有直交流变换功用，还具有最大限制地发扬太阳电池功能的功用和系统毛病维护功用。
归结起来有主动运转和停机功用、最大功率跟踪节制功用、防独自运转功用、主动电压调整功用、直流检测功用、直流接地检测功用。
1、主动运转和停机功能早晨日出后，太阳辐射强度逐步加强，太阳能电池的输出也随之增大，当达到逆变器任务所需的输出功率后，逆变器即主动开始运转，进入运转后，逆变器便每时每刻看管太阳能电池组件的输出，只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率，逆变器就继续运转；直到日落停机，即便阴雨天逆变器也能运转。
当太阳能电池组件输出变小，逆变器输出接近0时，逆变器便构成待机状态。
2、最大功率追踪MPPT功能当日照强度和环境温度变化时，光伏组件输入功率呈现非线性变化，光伏组件既不是恒压源，也不是恒流源，它的功率随着输出电压改变而改变，和负载没有关系。
它的输出电流随着电压升高一开始是一条水平线，到达一定功率时，随着电压升高而降低，当到达组件开路电压时，电流下降到零。
3、孤岛效应的检测及控制功能在正常发电时，光伏并网发电系统连接在电网上，向电网输送有效功率，但是，当电网失电时，光伏并网发电系统可能还在持续工作，并和本地负载处于独立运行状态，这种现象被称为孤岛效应。
逆变器出现孤岛效应时，会对人身安全，电网运行，逆变器本身造成极大的安全隐患，因此逆变器入网标准规定，光伏并网逆变器必须有孤岛效应的检测及控制功能。
光伏逆变器工作原理
光伏逆变器工作原理
光伏逆变器是将太阳能光伏电池板所产生的直流电转换为交流电的设备。
它是光伏发电系统中的核心部件，其工作原理对于太阳能发电具有至关重要的作用。
在光伏逆变器中，最基本的工作原理是利用电子器件将直流电转换为交流电。
当太阳能光伏电池板吸收到阳光后产生的直流电首先被送入光伏逆变器中。
逆变器内部的电子器件会对这些直流电进行一系列的处理，最终将其转换为交流电。
在逆变器内部，直流电首先经过一个整流器，将其转换为大致稳定的直流电。
然后，经过一个中间环节，直流电被送入逆变器的主要部件——逆变器芯片。
逆变器芯片是整个逆变器的核心部件，它通过一系列复杂的电子控制和调节，将直流电转换为符合国家标准的交流电。
在这个过程中，逆变器芯片会根据太阳能光伏电池板的输出情况，自动调节输出的交流电的电压、频率和波形，以确保其符合电网的要求。
这样，光伏逆变器就能够将光伏电池板产生的直流电转换为符合电网要求的交流电，实现太阳能发电系统与电网的连接。
除了基本的电子器件外，现代光伏逆变器还配备了许多智能控制和监测系统。
这些系统可以实时监测光伏电池板的输出情况，对逆变器内部的电子器件进行智能控制和调节，以提高发电效率和延长设备寿命。
总的来说，光伏逆变器的工作原理是利用电子器件将光伏电池板产生的直流电转换为符合电网要求的交流电。
通过一系列复杂的电子控制和调节，逆变器能够实现高效、稳定地将太阳能转化为电能，为可再生能源的发展做出了重要贡献。
光伏发电系统中逆变器方案的设计
光伏发电系统中逆变器方案的设计随着可再生能源的不断发展和应用，光伏发电系统已成为一种重要的清洁能源发电方式。
而光伏发电系统中的逆变器作为转换直流电能为交流电能的关键设备，在系统设计中起着至关重要的作用。
本文将从光伏发电系统逆变器的基本原理、设计要求和技术方案等几个方面展开，探讨光伏发电系统中逆变器方案的设计。
一、光伏发电系统逆变器的基本原理光伏发电系统中的太阳能电池板将太阳能转换成直流电能，而交流电力系统则需求交流电能，因此就须要借助逆变器将光伏发电的直流电能转化为电能输出。
逆变器的作用是通过改变电压、频率和相位，将直流电转换为交流电。
逆变器的工作原理主要包括开关元件的控制和功率电子器件的转换过程。
二、光伏发电系统逆变器的设计要求1.效率高：光伏发电系统逆变器的效率对系统的发电量和经济性影响较大，因此要求逆变器的效率尽可能高。
2.稳定性好：光伏发电系统在日常运行中会受到日照、温度等环境因素的影响，因此逆变器需要具有良好的稳定性，能够适应不同的工作环境。
3.可靠性高：作为光伏发电系统的核心部件之一，逆变器的可靠性对系统的发电效率和稳定性至关重要。
4.通信便捷：逆变器需要实时监测光伏发电系统的工作状态、数据参数等信息，并与其他设备进行通信，以实现对系统的有效监控和管理。
三、光伏发电系统中逆变器的技术方案1. 多级逆变器技术方案：多级逆变器是一种将直流电能分阶段进行逆变的技术方案，能够有效降低开关器件的损耗，提高系统的整体效率。
在光伏发电系统中采用多级逆变器技术方案，可以有效提高系统的功率密度和可靠性，从而实现更好的发电效果。
2. 智能控制技术方案：智能控制技术方案是指通过先进的控制算法和通信技术，实现对逆变器的精准控制和实时监测。
通过智能控制技术，可以对光伏发电系统的运行状态进行精准调节，提高系统的稳定性和效率。
3. 模块化设计技术方案：模块化设计技术方案是指将逆变器设计为多个功能模块组成的结构，可以根据实际需要进行灵活组合和扩展。
光伏逆变器的原理与作用
光伏逆变器的原理与作用一、光伏逆变器的原理光伏逆变器是一种将直流电转化为交流电的电力电子设备。
其基本工作原理主要是基于电力半导体开关管的通断作用，通过对开关管的周期性开关控制，将直流电转换为交流电。
光伏逆变器的核心部分是逆变桥路和控制器。
逆变桥路主要由电力半导体开关管组成，负责将直流电转化为交流电，而控制器则负责控制开关管的开关状态，以达到最佳的逆变效果。
此外，光伏逆变器还通常配备有电压、电流、功率等保护功能，以确保设备的正常工作和安全。
二、光伏逆变器的作用1. 光伏发电系统的核心设备：光伏逆变器是光伏发电系统的核心设备，它将光伏板产生的直流电转换为交流电，方便用户的使用。
同时，光伏逆变器还可以根据实际需求进行电压和电流的调节，以提高发电效率和设备安全性。
2. 转换能量形式：光伏逆变器可以将直流电能转换为交流电能，实现了能量的转换和传输。
在光伏发电系统中，太阳光的能量形式转换为电能，通过光伏逆变器将其转换为交流电，可以被各种电器设备使用。
3. 保护功能：光伏逆变器通常配备有各种保护功能，如过压保护、欠压保护、过流保护等，可以有效地保护光伏设备和避免因异常情况导致的损失。
这些保护功能可以通过控制器来实现，通过检测和控制开关管的开关状态，避免过载、过压、短路等异常情况的发生。
4. 智能控制：光伏逆变器可以通过控制器实现智能控制，可以根据实际需求进行发电量的调节和控制。
同时，光伏逆变器还可以与智能电网系统连接，实现双向互动，可以根据实际需求进行电力交换。
5. 提高发电效率：光伏逆变器可以通过优化逆变过程，提高发电效率。
例如，可以通过调节交流电的电压、电流等参数，提高发电效率；还可以通过控制开关管的开关状态，实现最大功率点追踪，提高发电效率。
总之，光伏逆变器在光伏发电系统中起着至关重要的作用。
它可以将光伏板产生的直流电转换为交流电，方便用户使用；同时还可以实现能量的转换和传输，保护设备和提高发电效率。
随着光伏技术的不断发展，光伏逆变器的技术也在不断进步，未来光伏逆变器将在光伏发电系统中发挥更加重要的作用。
光伏 逆变器 基本原理
光伏逆变器基本原理
光伏逆变器是将光伏电池发出的直流电转换成交流电的装置。
它是光伏发电系统中重要的组成部分，在将直流电转换成交流电的同时，还能根据需要调整输出的电压和频率。
光伏逆变器的基本原理是利用半导体器件和电路来实现直流电到交流电的转换。
首先，直流电从光伏电池输出进入逆变器。
逆变器内部的控制电路通过检测输入的直流电的电压和电流情况，控制半导体开关元件的导通和断开时间，从而调整输出的电压和电流。
在逆变器内部，直流电首先经过一个整流器，将其转换为脉冲状的直流电。
然后，这些脉冲电流被送入一个高频变压器或电感器，通过变压器或电感器的电感和容性元件将脉冲电流转换成含有多个频率的正弦波交流电。
最后，通过滤波电路将交流电平滑成纯净的交流电。
光伏逆变器也包括一些保护和监测功能。
例如，过载保护功能可以防止过大的电流侵害逆变器和光伏电池，防止系统损坏；电压监测功能可以检测输出的交流电的电压是否正常，保证系统的稳定性。
总而言之，光伏逆变器是将光伏电池输出的直流电转换成交流电的装置，其基本原理是利用半导体器件和电路实现直流到交流的转换，同时具备保护和监测功能。
光伏发电中逆变器的作用
光伏发电中逆变器的作用光伏发电是一种利用太阳能转化为电能的技术，而逆变器则是光伏发电系统中的重要组成部分。
逆变器的主要功能是将直流电转化为交流电，将太阳能电池板产生的直流电能转换为供电网络中所需的交流电能。
逆变器在光伏发电系统中起到了至关重要的作用。
逆变器将直流电转化为交流电。
太阳能电池板产生的电能是直流电，而供电网络通常是交流电。
逆变器通过内部的电子器件和控制电路，将直流电转化为与供电网络相匹配的交流电。
这样，光伏发电系统产生的电能才能够被正常使用和供应给电网。
逆变器具有功率调节和控制的功能。
逆变器能够根据实际情况对光伏发电系统的功率进行调节和控制。
当光照强度较强时，太阳能电池板会产生更多的电能，逆变器可以根据需要将多余的电能注入到电网中。
而在光照较弱或夜晚时，逆变器则可以从电网中获取所需的电能，以保证光伏发电系统的正常运行。
逆变器还具有电压和频率调节的功能。
逆变器能够根据电网的要求，对发出的交流电进行精确的电压和频率调节。
这样可以确保光伏发电系统产生的电能与电网中的电能完全匹配，避免对电网造成不稳定或损坏。
逆变器还具有监测和保护功能。
逆变器内部设有各种传感器和保护装置，能够实时监测光伏发电系统的工作状态和电能输出情况。
一旦发现异常情况，如电流过大、电压过高或过低等，逆变器会自动切断电路，以保护光伏发电系统和电网的安全。
逆变器还能够提供实时的数据监控和管理功能。
通过逆变器内部的数据采集和处理系统，可以实时监测光伏发电系统的发电效率、功率输出、电能消耗等数据，并将其显示在监控界面上。
这样，用户可以及时了解光伏发电系统的运行情况，进行调整和管理，以提高发电效率和节约能源。
总结起来，逆变器在光伏发电系统中起着至关重要的作用。
它不仅将直流电转化为交流电，使光伏发电系统产生的电能能够被正常供应到电网中，还具有功率调节、电压和频率调节、监测和保护、数据监控和管理等多种功能。
逆变器的性能和质量直接影响着光伏发电系统的效率和安全性。
光伏发电系统中逆变器原理及应用
光伏发电系统中逆变器原理及应用逆变器的原理是利用电子器件来将直流电转换为交流电。
光伏电池发出的直流电首先经过直流输入端，进入直流滤波电路进行滤波处理，去除噪声信号。
然后直流电经过电压调整电路，调整为逆变器能够接受的电压范围。
接下来直流电通过逆变电路进行反相处理，将直流电变为交流电。
最后交流电通过交流输出端输出到电网中。
逆变器的应用主要体现在以下几个方面。
1.逆变器可以将光伏发电系统产生的直流电转换为交流电供电网使用。
由于电网基本上都采用交流电供电，光伏电池组产生的直流电需要转换为交流电后才能被电网接受，逆变器在这个过程中起着至关重要的作用。
2.逆变器可以将光伏发电系统产生的交流电接入微电网中。
逆变器可以将光伏电池组产生的交流电直接接入微电网中，为微电网提供可靠的电力支持。
这在偏远地区或岛屿等电网不便接入的地方，可以满足当地的电力需求。
3.逆变器可以将光伏发电系统产生的交流电直接供给家庭和商业用户。
逆变器可以通过电表接入家庭和商业用户的用电系统中，将光伏发电系统产生的交流电直接供给家庭和商业用户使用。
这样不仅可以降低用户的用电成本，还可以减少对电网的依赖。
4.逆变器可以将光伏发电系统与电池储能系统相结合。
在光伏发电系统中，逆变器可以将电池组产生的直流电转换为交流电供电网使用，同时还可以将光伏电池组的剩余电能存储到电池组中，以备不时之需。
逆变器在光伏发电系统中的应用具有重要的意义。
它不仅可以将光伏电池组产生的直流电转换为适应电网的交流电，还可以将光伏发电系统与电池储能系统相结合，为家庭、商业用户和微电网提供可靠的电力供应。
随着光伏技术的不断发展，逆变器的性能和效率也得到了极大的提升，为光伏发电系统的应用提供了更可靠的能源转换解决方案。
光伏逆变器bat
光伏逆变器bat光伏逆变器（Photovoltaic Inverter，简称PV逆变器）是将光伏发电系统产生的直流电能转换为交流电能的设备。
它是光伏发电系统中重要的组成部分，起到将太阳能电池板产生的直流电转换为交流电以供给家庭、工业和商业用途的作用。
下面将从工作原理、类型、特点和应用等方面对光伏逆变器进行详细介绍。
一、工作原理：光伏逆变器的工作原理可以简单概括为：将直流输入转换为交流输出。
具体来说，光伏逆变器通过内部的DC/AC转换装置，将太阳能电池板产生的直流电转换为与公共电网相同频率和相位的交流电。
在工作过程中，光伏逆变器首先会对太阳能电池板输出的直流电进行整流处理，即将其转换为稳定的直流信号。
经过滤波和调整后，直流信号会被送入一个高频开关装置（如IGBT），通过高频开关装置对直流信号进行调制，并生成交流信号。
经过滤波和输出级驱动等处理，交流信号被输出到公共电网中。
二、类型：1. 单相光伏逆变器：适用于小型家庭和商业用途，输出功率一般较小，通常在1kW到10kW之间。
单相光伏逆变器的输入端只有一个正负极，输出端是两个交流相位。
2. 三相光伏逆变器：适用于大型商业和工业用途，输出功率较大，通常在10kW以上。
三相光伏逆变器的输入端有三个正负极，输出端有三个交流相位。
3. 微型光伏逆变器：一般用于小型家庭和农村地区的太阳能发电系统。
微型光伏逆变器体积较小，安装方便，但输出功率较低。
4. 集中式光伏逆变器：多个太阳能电池板串联连接到集中式光伏逆变器上，然后再将其转换为交流电输出。
集中式光伏逆变器具有较高的效率和稳定性。
5. 分布式光伏逆变器：每个太阳能电池板都单独连接一个分布式光伏逆变器进行转换，然后将交流电输出到公共电网中。
分布式光伏逆变器具有较高的灵活性和可靠性。
三、特点：1. 高效率：光伏逆变器采用先进的转换技术，具有较高的能量转换效率。
通常能够达到90%以上的转换效率，最高可达到98%。
2. 可靠性：光伏逆变器具有良好的稳定性和可靠性，能够在各种环境条件下正常工作。
光伏逆变器的原理
光伏逆变器的原理光伏逆变器是光伏发电系统中的重要部件，主要用于将太阳能电池板输出的直流电转换成交流电，以供家庭、商业和工业用途。
它的工作原理涉及到多个方面，包括电力电子学、控制系统和电网连接等。
下面我将详细介绍光伏逆变器的工作原理。
首先，光伏逆变器的核心部件是功率变换器，它通常由大功率的MOSFET晶体管（或IGBT）构成。
功率变换器主要负责将太阳能电池板输出的直流电转换成交流电。
它采用高频脉宽调制的方式，通过控制开关管的导通时间比例，调节输出电压和电流，使之符合电网的要求。
同时，在电流传输的过程中，功率变换器也起到了电流保护、故障检测和隔离等功能。
在光伏发电系统中，光伏电池板产生的电能是直流电。
而普通家庭和工业用电系统使用的是交流电。
为了将直流电转换成交流电，光伏逆变器内部还需要加入变压器和滤波器等电路。
变压器主要用于提高或降低电压，满足电网的输入要求；滤波器则用于去除输出电流中的高频噪声和谐波，以获得稳定的交流输出。
在逆变过程中，光伏逆变器还需要对输入直流电进行稳压和稳频处理。
当太阳能电池板的输出电压和电流波动时，逆变器需要通过电子元件（如电容、电感等）进行稳压和稳频处理，以保持输出电压和频率的稳定，避免对电网造成干扰。
为了确保光伏逆变器的安全和性能，还需要加入一些控制和保护电路。
例如，过电流保护电路可以监测输出电流是否超过额定值，并在超过时切断电路，以避免电网负荷过载。
过温保护电路则可以监测逆变器内部的温度，一旦温度过高，就会自动降低输出功率或切断电路，以保护逆变器不受损坏。
此外，光伏逆变器还可以通过最大功率点跟踪算法来提高光伏发电系统的效率。
由于太阳能电池板的输出功率随太阳光强度的变化而变化，使得功率变换器需要选择合适的工作点。
最大功率点跟踪算法可以通过实时测量输出功率和电压、电流等参数，调整输入电流和电压，使其达到最佳工作状态，最大限度地提高光电转换效率。
最后，光伏逆变器还需要实现与电网的安全连接和交互。
看懂光伏逆变器的工作原理
看懂光伏逆变器的工作原理工作原理：逆变装置的核心，是逆变开关电路，简称为逆变电路。
该电路通过电力电子开关的导通与关断，来完成逆变的功能。
特点：(1)要求具有较高的效率。
由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必需设法提高逆变器的效率。
(2)要求具有较高的牢靠性。
目前光伏电站系统主要用于边远地区，很多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种爱护功能，如：输入直流极性接反爱护、沟通输出短路爱护、过热、过载爱护等。
(3)要求输入电压有较宽的适应范围。
由于太阳能电池的端电压随负载和日照强度变化而变化。
特殊是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。
光伏逆变器分类有关逆变器分类的方法许多，例如：依据逆变器输出沟通电压的相数，可分为单相逆变器和三相逆变器;依据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。
依据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。
依据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。
为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。
1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换掌握器来改善所产出电能的质量，使它特别接近于正弦波电流，一般用于大型光伏发电站(10kW)的系统中。
最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特殊是光伏组串因多云、树荫、污渍等缘由被部分遮挡时)，采纳集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
光伏逆变器有哪些作用？光伏发电系统中逆变器的作用
太阳能光伏发电的原理是一种通过利用半导体界面的光伏效应将光能直接转换为电能的技术。
这项技术的关键组件是太阳能电池。
太阳能电池被串联地封装和保护以形成大面积的太阳能电池模块，然后与电力控制器等组合以形成光伏发电装置。
整个过程称为光伏发电系统。
光伏发电系统由太阳能电池阵列，电池组，充放电控制器，太阳能光伏逆变器，汇流箱等设备组成。
为什么在太阳能光伏发电系统中使用逆变器？逆变器是一种将直流电转换为交流电的设备。
太阳能电池在日光下会产生直流电，存储在蓄电池中的也是直流电，但是直流电供电系统具有很大的局限性，日常生活中的荧光灯，电视，冰箱，电风扇等交流负载不能由直流电源供电。
要想光伏发电广泛应用在我们的日常生活中，能将直流电变成交流电的逆变器不可或缺。
光伏逆变器作为光伏发电的重要组成部分，主要的作用是将光伏组件发出的直流电转变成交流电。
逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。
下面为大家简单介绍光伏逆变器的自动运行和停机功能及最大功率跟踪控制功能。
1、最大功率跟踪控制功能太阳电池组件的输出是随太阳辐射强度和太阳电池组件自身温度(芯片温度)而变化的。
另外由于太阳电池组件具有电压随电流增大而下降的特性，因此存在能获取最大功率的最佳工作点。
太阳辐射强度是变化着的，显然最佳工作点也是在变化的。
相对于这些变化，始终让太阳电池组件的工作点处于最大功率点，系统始终从太阳电池组件获取最大功率输出，这种控制就是最大功率跟踪控制。
太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪(MPPT)这一功能。
2、自动运行和停机功能早晨日出后，太阳辐射强度逐渐增强，太阳电池的输出也随之增大，当达到逆变器工作所需的输出功率后，逆变器即自动开始运行。
进入运行后，逆变器便时时刻刻监视太阳电池组件的输出，只要太阳电池组件的输出功率大于逆变器工作所需的输出功率，逆变器就持续运行;直到日落停机，即使阴雨天逆变器也能运行。
光伏发电系统中逆变器的原理与应用
光伏发电系统中逆变器的原理与应用首先，让我们介绍下逆变器的原理。
逆变器主要包含输入端和输出端，其中输入端连接光伏板的直流侧，输出端连接交流电网或负载的交流侧。
逆变器主要通过三个关键步骤来实现直流到交流的转换：整流、滤波、逆变。
整流过程将光伏板产生的直流电转换为可用的直流电，这是通过使用一个或多个整流器来实现的。
整流器将光伏板输出的直流电流进行整流处理，将其转换为定向的直流电流。
整流器通常使用大功率开关器件例如晶体管和场效应晶体管，以控制电流流向。
滤波过程是为了消除整流后的直流电中的脉动和高频噪声。
这是通过使用电感和电容进行滤波实现的。
电感和电容在整流电路中被连接成滤波器，以平滑直流电流并提供稳定的电源供应。
逆变过程是最重要的步骤，它将经过整流和滤波处理的直流电转换为交流电。
逆变器使用电力开关器件例如晶体管和双极型晶体管，它们在频率上非常快地打开和关闭，以产生所需的交流电波形。
逆变器的设计需要产生可控的交流输出，并对输出电流、电压和频率进行保护和控制。
逆变器的应用非常广泛。
一方面，它可以将光伏板所产生的直流电能转换为交流电并注入电网中。
这样可以实现对电网的供电，并允许电网管理者对系统的输出进行监测和控制。
另一方面，逆变器还可以用于将光伏系统所产生的电能供应给家庭和商业用户。
光伏发电系统可以安装在屋顶上或庭院中，通过逆变器将光伏板的直流电转换成交流电，供应给家庭和商业用户使用。
此外，逆变器还具有电流和电压保护功能。
当光伏发电系统的输出电流或电压超出了安全范围时，逆变器会自动切断输出电路，以保护系统和电网的安全。
逆变器通常还具备对输出电流、电压和频率的监测和控制功能，以便优化系统的整体性能。
总结起来，逆变器是光伏发电系统中的一个重要组件，它可以将直流电转换为交流电。
逆变器的原理主要包括整流、滤波和逆变，它的应用包括将光伏系统的电能注入电网和供应给家庭和商业用户。
逆变器还具备对输出电流、电压和频率的保护和控制功能，以确保系统的安全和稳定运行。
光伏逆变器工作原理通俗易懂
光伏逆变器工作原理通俗易懂光伏逆变器是光伏发电系统中的重要组成部分，它的主要作用是将太阳能电池板产生的直流电转换为交流电，以供给家庭或工业用电。
虽然逆变器的工作原理相对复杂，但我们可以用通俗易懂的方式来解释。
我们需要了解太阳能电池板的工作原理。
太阳能电池板是由多个光电池组成的，光电池是一种能够将太阳光转化为电能的半导体器件。
当阳光照射到光电池上时，光能被吸收并激发出电子。
这些电子在电场的作用下形成电流，从而产生直流电。
然而，直流电并不能直接供给家庭或工业用电，因为我们通常使用的电器设备都是以交流电为能源。
这就需要逆变器的作用了。
光伏逆变器的主要功能是将太阳能电池板产生的直流电转换为交流电。
它通过一系列的电子元件和控制电路来实现这一转换过程。
首先，逆变器会将直流电输入到一个整流器中，将电流的方向进行调整，以保证电流的流向是一致的。
接下来，逆变器会将直流电输入到一个变压器中。
变压器的作用是将直流电的电压进行升高或降低，以适应交流电的要求。
变压器中的线圈会产生电磁感应，从而改变电流的电压。
这样，直流电就被转换为交流电了。
在逆变器中，还有一个重要的元件是晶闸管。
晶闸管可以控制电流的流动方向和大小，以实现电能的调节。
晶闸管可以根据需要开启或关闭，以控制电流的流向和大小。
通过调节晶闸管的开关状态，逆变器可以实现对电流的精确控制。
除了晶闸管，逆变器还包括其他的电子元件，如电容器和电感器。
这些元件可以帮助调整电流的波形和频率，以使其更接近于标准的交流电。
通过这样的一系列转换和调节，光伏逆变器可以将太阳能电池板产生的直流电转换为交流电，并将其供给家庭或工业用电。
逆变器的工作原理虽然相对复杂，但它的作用是至关重要的，它使得太阳能发电系统能够为我们提供可靠的电力。
总结一下，光伏逆变器是太阳能发电系统中的关键组成部分，它的主要作用是将太阳能电池板产生的直流电转换为交流电。
逆变器通过一系列的电子元件和控制电路来实现这一转换过程，包括整流器、变压器、晶闸管等。
光伏逆变器的组成和工作原理
光伏逆变器的组成和工作原理1. 介绍光伏逆变器是将光伏电池板产生的直流电转换为交流电的关键设备。
它是光伏发电系统中的核心部件，也是将太阳能电能转化为可以接入电网的电能的关键环节。
2. 组成光伏逆变器通常由以下几个主要组成部分构成：2.1 直流输入单元直流输入单元主要由光伏电池板、直流隔离开关和直流接触器组成。
光伏电池板负责将太阳能转化为直流电，直流隔离开关用于控制直流电的连接和断开，而直流接触器则用于控制和保护逆变器的运行。
2.2 逆变单元逆变单元是光伏逆变器的核心部分，负责将直流电转换为交流电。
它通常由直流滤波器、逆变桥、滤波器和输出变压器组成。
直流滤波器用于滤除逆变过程中的谐波，逆变桥将直流电转换为交流电，滤波器用于进一步滤除谐波，输出变压器则将输出电压调整为适合接入电网的电压。
2.3 控制与保护单元控制与保护单元是为了确保逆变器的安全运行而设置的。
它通常包括微处理器、PWM控制器、保护电路和通信接口。
微处理器负责对逆变器进行控制和监测，PWM控制器用于控制逆变桥的开关，保护电路用于监测逆变器的运行状态并进行保护，而通信接口则用于与外部系统进行数据交互。
3. 工作原理光伏逆变器的工作原理可以分为以下几个步骤：3.1 直流电转换光伏电池板将太阳能转化为直流电，并通过直流输入单元传入逆变器。
3.2 逆变过程逆变单元将直流电转换为交流电。
首先，直流滤波器去除直流电中的谐波信号，之后逆变桥将直流电转换为交流电，滤波器进一步滤除谐波信号，最后输出变压器将输出电压调整为适合接入电网的电压。
3.3 控制与保护控制与保护单元对逆变器进行监测和控制。
微处理器监测逆变器的工作状态，根据需求对逆变桥进行PWM控制。
保护电路则负责监测逆变器的电流、电压和温度等参数，一旦发现异常情况，例如过流、过压、过温等，就会立即采取相应的保护措施，保证逆变器的安全运行。
4. 总结光伏逆变器作为光伏发电系统中的核心设备，起到将太阳能转化为可用于接入电网的电能的关键作用。
光伏发电逆变器原理
光伏发电逆变器原理
光伏发电逆变器是将光伏电池阳极输出的直流电转换成交流电的电器设备。
逆变器是光伏电站电量转换的核心设备，其工作原理如下：
光伏电池输出的直流电经过汇流排进入逆变器，经过变压器升高电压后进入交流电输出电路；在逆变器的直流电端口处，通过选择逆变器的硅控整流器，将太阳能电池板输出的直流电波形进行变化，变成适合于交流电电网的正弦波形电流，从而使太阳能发电的直流电得以转换为交流电，进入电网。
逆变器的主体部分由控制系统、电源系统、整流器及逆变器和滤波器组成。
整流器和逆变器环节实现了直流到交流的转换，以及直流电的流变成交流电的流，但目前市场上的大部分光伏逆变器采用Boost电路，其性能的优劣关键在于Boost电路的稳定性和转换效率。
由於太阳光的变化以及形成它的环境的变化，可获得的电功率的大小随时间而异，逆变器因此需要在一个很广的输出范围内工作，从几百瓦到几兆瓦不等。
在输出功率变化过程中，它应能快速稳定输出电压和电流的非常小的毛波动，同时保护负载不被破坏。
总之，光伏发电逆变器采用相应的电路和控制系统来对光伏电池输出的直流电进行转换和输出，进一步实现太阳能发电的利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解读光伏发电系统中逆变器的原理与应用
目前我国光伏发电系统主要是直流系统，即将太阳电池发出的电能给蓄电池充电，而蓄电池直接给负载供电，如我国西北地区使用较多的太阳能户用照明系统以及远离电网的微波站供电系统均为直流系统。
此类系统结构简单，成本低廉，但由于负载直流电压的不同（如12V、24V、48V等），很难实现系统的标准化和兼容性，特别是民用电力，由于大多为交流负载，以直流电力供电的光伏电源很难作为商品进入市常另外，光伏发电最终将实现并网运行，这就必须采用成熟的市场模式，今后交流光伏发电系统必将成为光伏发电的主流。
在应用中对逆变器的要求：
1.要求具有较高的效率。
由于目前太阳电池的价格偏高，为了最大限度地利用太阳电池，提高系统效率，必须设法提高逆变器的效率。
2.要求具有较高的可靠性。
目前光伏发电系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器具有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如输入直流极性接反保护，交流输出短路保护，过热、过载保护等。
3.要求直流输入电压有较宽的适应范围，由于太阳电池的端电压随负载和日照强度而变化，蓄电池虽然对太阳电池的电压具有重要作用，但由于蓄电池的电压随蓄电池剩余容量和内阻的变化而波动，特别是当蓄电池老化时其端电压的变化范围很大，如12V蓄电池，其端电压可在10V~16V之间变化，这就要求逆变器必须在较大的直流输入电压范围内保证正常工作，并保证交流输出电压的稳定。
4.在中、大容量的光伏发电系统中，逆变电源的输出应为失真度较小的正弦波。
这是由于在中、大容量系统中，若采用方波供电，则输出将含有较多的谐波分量，高次谐波将产生附加损耗，许多光伏发电系统的负载为通信或仪表设备，这些设备对电网品质有较高的要求，当中、大容量的光伏发电系统并网运行时，为避免与公共电网的电力污染，也要求逆变器输出正弦波电流。
逆变器将直流电转化为交流电，若直流电压较低，则通过交流变压器升压，即得到标准交。
