以太网环保护交换协议(ERPS)
交换机环路保护协议
交换机环路保护协议

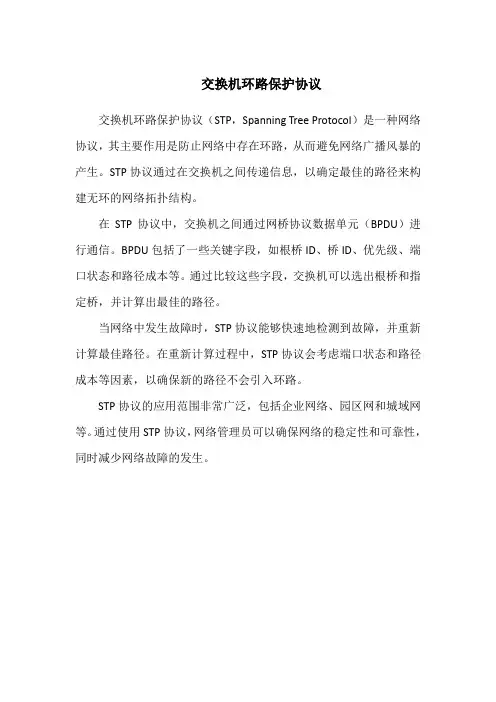

交换机环路保护协议（STP，Spanning Tree Protocol）是一种网络协议，其主要作用是防止网络中存在环路，从而避免网络广播风暴的产生。
STP协议通过在交换机之间传递信息，以确定最佳的路径来构建无环的网络拓扑结构。
在STP协议中，交换机之间通过网桥协议数据单元（BPDU）进行通信。
BPDU包括了一些关键字段，如根桥ID、桥ID、优先级、端口状态和路径成本等。
通过比较这些字段，交换机可以选出根桥和指定桥，并计算出最佳的路径。
当网络中发生故障时，STP协议能够快速地检测到故障，并重新计算最佳路径。
在重新计算过程中，STP协议会考虑端口状态和路径成本等因素，以确保新的路径不会引入环路。
STP协议的应用范围非常广泛，包括企业网络、园区网和城域网等。
通过使用STP协议，网络管理员可以确保网络的稳定性和可靠性，同时减少网络故障的发生。
以太网的环路检测技术

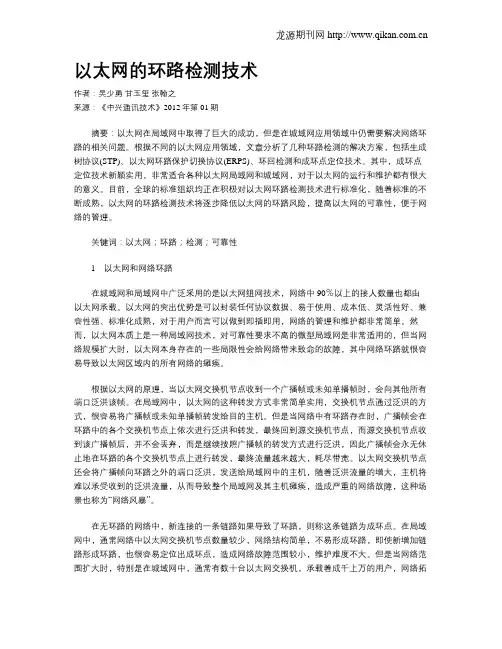

以太网的环路检测技术作者：吴少勇甘玉玺张翰之来源：《中兴通讯技术》2012年第01期摘要：以太网在局域网中取得了巨大的成功，但是在城域网应用领域中仍需要解决网络环路的相关问题。
根据不同的以太网应用领域，文章分析了几种环路检测的解决方案，包括生成树协议(STP)、以太网环路保护切换协议(ERPS)、环回检测和成环点定位技术。
其中，成环点定位技术新颖实用，非常适合各种以太网局域网和城域网，对于以太网的运行和维护都有很大的意义。
目前，全球的标准组织均正在积极对以太网环路检测技术进行标准化，随着标准的不断成熟，以太网的环路检测技术将逐步降低以太网的环路风险，提高以太网的可靠性，便于网络的管理。
关键词：以太网；环路；检测；可靠性1以太网和网络环路在城域网和局域网中广泛采用的是以太网组网技术，网络中90％以上的接人数量也都由以太网承载。
以太网的突出优势是可以封装任何协议数据、易于使用、成本低、灵活性好、兼容性强、标准化成熟，对于用户而言可以做到即插即用，网络的管理和维护都非常简单。
然而，以太网本质上是一种局域网技术，对可靠性要求不高的微型局域网是非常适用的，但当网络规模扩大时，以太网本身存在的一些局限性会给网络带来致命的故障，其中网络环路就很容易导致以太网区域内的所有网络的瘫痪。
根据以太网的原理，当以太网交换机节点收到一个广播帧或未知单播帧时，会向其他所有端口泛洪该帧。
在局域网中，以太网的这种转发方式非常简单实用，交换机节点通过泛洪的方式，很容易将广播帧或未知单播帧转发给目的主机。
但是当网络中有环路存在时，广播帧会在环路中的各个交换机节点上依次进行泛洪和转发，最终回到源交换机节点，而源交换机节点收到该广播帧后，并不会丢弃，而是继续按照广播帧的转发方式进行泛洪，因此广播帧会永无休止地在环路的各个交换机节点上进行转发，最终流量越来越大，耗尽带宽。
以太网交换机节点还会将广播帧向环路之外的端口泛洪，发送给局域网中的主机，随着泛洪流量的增大，主机将难以承受收到的泛洪流量，从而导致整个局域网及其主机瘫痪，造成严重的网络故障，这种场景也称为“网络风暴”。
OSN500设备ERPS相切环组网介绍
OSN500设备ERPS相切环组网介绍

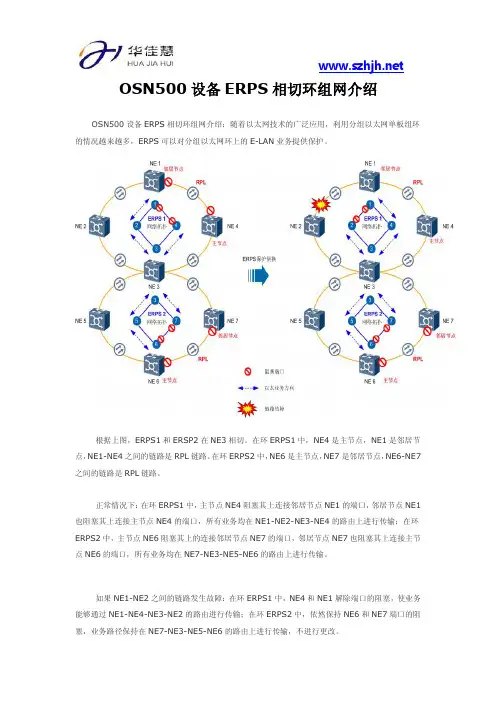

OSN500设备ERPS相切环组网介绍：随着以太网技术的广泛应用，利用分组以太网单板组环的情况越来越多，ERPS可以对分组以太网环上的E-LAN业务提供保护。
根据上图，ERPS1和ERSP2在NE3相切。
在环ERPS1中，NE4是主节点，NE1是邻居节点，NE1-NE4之间的链路是RPL链路。
在环ERPS2中，NE6是主节点，NE7是邻居节点，NE6-NE7之间的链路是RPL链路。
正常情况下：在环ERPS1中，主节点NE4阻塞其上连接邻居节点NE1的端口，邻居节点NE1也阻塞其上连接主节点NE4的端口，所有业务均在NE1-NE2-NE3-NE4的路由上进行传输；在环ERPS2中，主节点NE6阻塞其上的连接邻居节点NE7的端口，邻居节点NE7也阻塞其上连接主节点NE6的端口，所有业务均在NE7-NE3-NE5-NE6的路由上进行传输。
如果NE1-NE2之间的链路发生故障：在环ERPS1中，NE4和NE1解除端口的阻塞，使业务能够通过NE1-NE4-NE3-NE2的路由进行传输；在环ERPS2中，依然保持NE6和NE7端口的阻塞，业务路径保持在NE7-NE3-NE5-NE6的路由上进行传输，不进行更改。
基于链路聚合的以太环保护倒换的设计与实现

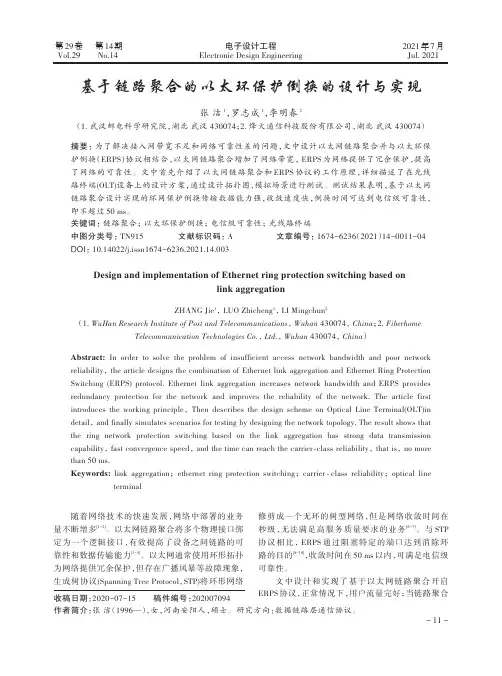

the ring network protection switching based on the link aggregation has strong data transmission
terminal
随着网络技术的快速发展，网络中部署的业务
量不断增多
[1-2]
。以太网链路聚合将多个物理接口绑
定为一个逻辑接口，有效提高了设备之间链路的可
靠性和数据传输能力
[3-5]
。以太网通常使用环形拓扑
为网络提供冗余保护，但存在广播风暴等故障现象，
生成树协议(Spanning Tree Protocol，STP)将环形网络
张 洁，等
基于链路聚合的以太环保护倒换的设计与实现
新加入的链路端口信息需要与链路聚合组保持一
致 ，因 此 ，需 要 先 查 询 新 端 口 加 入 链 路 聚 合 组 的 信
息，并根据该信息对新端口进行设置，设置后新端口
将更新自己的端口状态并刷新 FDB 表。
2.3
Trunk 组 up/down
Trunk 组 up/down 的处理流程涉及到报文交互和
备上的运行，需要在命令行增加链路聚合组的配置
称为该链路聚合组的成员接口，其中用来转发数据
和查询，保证 ERPS 协议可以基于链路聚合组对普通
的接口为活动接口，处于选中(Selected)状态，而非活
动接口不参与数据的转发，处于非选中(Unselected)
状态。
EAPS&ERPS

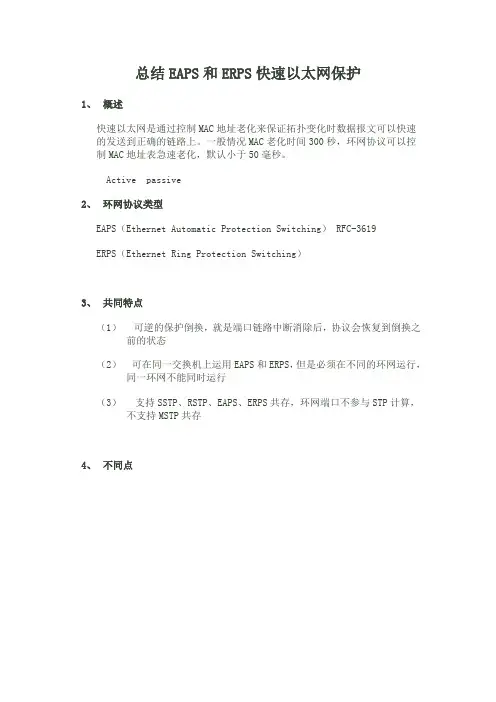

总结EAPS和ERPS快速以太网保护1、概述快速以太网是通过控制MAC地址老化来保证拓扑变化时数据报文可以快速的发送到正确的链路上。
一般情况MAC老化时间300秒，环网协议可以控制MAC地址表急速老化，默认小于50毫秒。
Active passive2、环网协议类型EAPS（Ethernet Automatic Protection Switching） RFC-3619ERPS（Ethernet Ring Protection Switching）3、共同特点（1）可逆的保护倒换，就是端口链路中断消除后，协议会恢复到倒换之前的状态（2）可在同一交换机上运用EAPS和ERPS，但是必须在不同的环网运行，同一环网不能同时运行（3）支持SSTP、RSTP、EAPS、ERPS共存，环网端口不参与STP计算，不支持MSTP共存4、不同点5、原理EAPS：主节点通过周期性的向控制vlan发送探测报文，最后从次节点端口接受，说明环路正常，默认阻塞次端口的数据vlan。
如果一段时间次端口没有收到探测报文health说明环路失效，此时主节点放开对次端口阻塞，并老化本地MAC表并发送控制报文Ring-down-flush-fdb通知其他节点。
传输节点的传输端口链路失效后也会主动通过另一个端口发送失效通知报文Link-down，当主节点收到此报文后老化本地MAC表并发送控制报文Ring-down-flush-fdb通知其他节点。
ERPS：稳定状态下保护节点阻塞RPL端口，周期发送NR-NB协议报文，所有收到NR-NB报文的普通节点均设置本地环网端口为转发状态。
当一段时间保护节点没收到NR-NB报文，则认为链路故障，将立即解除本地RPL阻塞状态。
故障节点然后开始发送SF协议报文进行MAC老化，其他收到SF的普通节点则停止发送数据，并解除本地未失效端口的阻塞状态，立即进行MAC老化。
只有当故障节点的端口恢复并再次收到SF协议报文，该端口恢复到转发状态。
华为S6320系列万兆交换机产品介绍说明书
48×10GE SFP+端口， 2×40GE QSFP+端口
1个扩展插槽，支持 4×40GE QSFP+插卡
1个扩展插槽，支持 4×40GE QSFP+插卡
288K 支持MAC地址自动学习和老化 支持静态、动态、黑洞MAC表项 支持源MAC地址过滤
支持4K个VLAN 支持Guest VLAN、Voice VLAN 支持基于MAC/协议/IP子网/策略/端口的VLAN 支持1:1和N:1 VLAN交换功能 支持基本、灵活QinQ功能
• S6320支持GVRP，实现VLAN动态分发、注册和传播VLAN属性，减少手工配置量、保证VLAN配置 正确性，减少因为配置不一致而导致的网络互通问题。
• S6320支持MUX VLAN功能。MUX VLAN提供了一种在VLAN的端口间进行二层流量隔离的机制。采 用两层VLAN隔离技术，只有上层VLAN全局可见，下层VLAN相互隔离。MUX VLAN通常用来防止连 接到某些接口或接口组的网络设备之间的相互通信，但却允许与默认网关进行通信。例如在企业 内部网，客户端口可以同服务器端口通讯，但客户端口之间不能通讯。
产品规格
S6320系列交换机规格如下：
项目
S6320-30C-EI-24S-AC S6320-30C-EI-24S-DC
S6320-54C-EI-48S-AC S6320-54C-EI-48S-DC S6320-54C-EI-48S
固定端口 扩展插槽 MAC地址表 VLAN特性
IPv4路由
24×10GE SFP+端口， 2×40GE QSFP+端口
型、TCP源端口、VLAN、以太网帧协议类型、CoS等信息，实现复杂流流分类功能，支持双向 ACL。S6320支持基于流的双速三色限速功能，每端口支持8个优先级队列，支持WRR、DRR、SP、 WRR＋SP、DRR+SP多种队列调度算法和WRED拥塞避免机制，有效地保证了话音、视频和数据等 网络业务不同的质量要求。
华为交换机 链路冗余的方法
华为交换机链路冗余的方法全文共四篇示例，供读者参考第一篇示例：华为交换机是目前市场上比较常见的设备之一，它可以用于构建企业局域网、数据中心网络等。
在网络建设中，链路冗余是非常重要的一项功能，它可以提高网络的可靠性和稳定性。
接下来我们就来探讨一下华为交换机上的链路冗余方法。
一、链路冗余的概念链路冗余是指在网络中使用冗余的链路进行数据传输，当主要链路发生故障或者中断时，备用链路可以立即接手，确保数据传输的连续性和稳定性。
通过链路冗余的设计，可以避免单点故障对整个网络造成影响，提高网络的可用性。
二、华为交换机上的链路冗余方法1. Spanning Tree Protocol（STP）STP是一种链路层协议，可以避免网络中的环路，保证数据的正常传输。
在华为交换机上，可以通过配置STP来实现链路的冗余备份。
当主链路发生故障时，STP会选择备用链路来传输数据，确保网络的稳定性。
2. EtherChannelEtherChannel是一种技术，可以将多个物理链路捆绑在一起，提高带宽和可靠性。
在华为交换机上，可以通过配置EtherChannel来实现链路的冗余备份。
当其中一个物理链路发生故障时，其他链路可以自动接手，确保数据传输的连续性。
VRRP是一种用于提高路由器可用性的技术，可以实现路由器的冗余备份。
在华为交换机中，可以通过配置VRRP来实现设备的冗余备份，当主设备故障时，备用设备可以立即接管，确保网络的稳定性。
三、总结通过以上介绍，我们可以看出，在华为交换机上可以通过配置STP、EtherChannel、VRRP、HSRP、OSPF等技术来实现链路的冗余备份，提高网络的可靠性和稳定性。
在网络建设中，给予链路冗余足够的重视是非常重要的，可以有效避免单点故障对整个网络造成影响。
希望以上内容对大家有所帮助，谢谢阅读！第二篇示例：在网络通信中，交换机扮演着至关重要的角色，它们负责在不同设备之间传输数据包，确保网络通信顺畅稳定。
总结EAPS和ERPS快速以太网保护
总结EAPS和ERPS快速以太网保护1、概述快速以太网是通过控制MAC地址老化来保证拓扑变化时数据报文可以快速的发送到正确的链路上。
一般情况MAC老化时间300秒，环网协议可以控制MAC地址表急速老化，默认小于50毫秒。
2、环网协议类型EAPS（Ethernet Automatic Protection Switching） RFC-3619ERPS（Ethernet Ring Protection Switching）3、共同特点（1）可逆的保护倒换，就是端口链路中断消除后，协议会恢复到倒换之前的状态（2）可在同一交换机上运用EAPS和ERPS，但是必须在不同的环网运行，同一环网不能同时运行（3）支持SSTP、RSTP、EAPS、ERPS共存，环网端口不参与STP计算，不支持MSTP共存4、不同点5、原理EAPS：主节点通过周期性的向控制vlan发送探测报文，最后从次节点端口接受，说明环路正常，默认阻塞次端口的数据vlan。
如果一段时间次端口没有收到探测报文health说明环路失效，此时主节点放开对次端口阻塞，并老化本地MAC表并发送控制报文Ring-down-flush-fdb通知其他节点。
传输节点的传输端口链路失效后也会主动通过另一个端口发送失效通知报文Link-down，当主节点收到此报文后老化本地MAC表并发送控制报文Ring-down-flush-fdb通知其他节点。
ERPS：稳定状态下保护节点阻塞RPL端口，周期发送NR-NB协议报文，所有收到NR-NB报文的普通节点均设置本地环网端口为转发状态。
当一段时间保护节点没收到NR-NR报文，则认为链路故障，将立即解除本地RPL阻塞状态。
故障节点然后开始发送SF协议报文进行MAC老化，其他收到SF的普通节点则停止发送数据，并解除本地未失效端口的阻塞状态，立即进行MAC老化。
只有当故障节点的端口恢复并再次收到SF协议报文，该端口恢复到转发状态。
ERPS(G.8032)技术白皮书
CENTEC以太网交换机ERPS技术白皮书盛科网络（苏州）有限公司声明Copyright ©2006-2007盛科网络（苏州）有限公司及其许可者版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
技术支持用户支持邮箱：support@网址：http:// 目录第1章 ERPS的原理 (4)1.1前言 (4)1.2ERPS基本介绍 (4)1.2.1 ERPS 基本概念 (4)1.3ERPS协议原理 (8)1.3.1 ERPS基本原理 (8)1)ERPS协议基础 (8)2)Polling机制 (8)3)链路状态变化通知机制 (8)第2章协议作用解析 (13)2.1健康状态（C OMPLETE S TATE） (13)2.2链路故障 (14)2.3故障恢复 (15)第3章典型运用和配置 (18)3.1单环组网 (18)3.1.1 组网图 (18)3.1.2 配置 (18)3.2相切环组网 (20)3.2.1 组网图 (20)3.2.2 配置 (20)3.3相交环组网 (23)3.3.1 组网图 (23)3.3.2 配置 (23)第1章 ERPS的原理1.1 前言在二层网络中，对于网络可靠性一般采用STP协议，STP协议是由IEEE开发的一种标准的环网保护协议，并得到广泛应用，但实际应用中受到网络大小的限制，收敛时间受网络拓扑影响。
STP一般收敛时间为秒级，网络直径较大时收敛时间更长，采用RSTP/MSTP虽然可以减少收敛时间，但是对于3G/NGN语音等高服务质量要求的业务仍然不能满足要求。
为了缩短收敛时间，消除网络尺寸的影响，ERPS协议应运而生。
ERPS是一个专门应用于以太网环的链路层协议，它在以太网环中能够防止数据环路引起的广播风暴；当以太网环上一条链路断开时，能迅速启用备份链路以恢复环网上各个节点之间的通信。
和STP协议相比，ERPS协议具有拓扑收敛速度快（低于50ms） 和收敛时间与环网上节点数无关的特点。
ERP以太网环保护技术-10-5(适合用户)
以太网环保护技术Optics PTN 2010 CASE xxxx作者： QACC TM&ND 张心德太网环保护、 RPL RPL-Y.1731的信号故障制传输VLAN 通Guard Timer Guard Timer、、WTR WTR、2：ERP以太网环保护结构以太网环保护结构以太网环保护结构3：ERP以太网环保护机制以太网环保护机制以太网环保护机制4：ERP以太网环保护保护的协议消息帧（R-APS）保护以太网技术以其良好的经济性、互通性和易用性等优势得到了普遍应用。
随着电信级以太网技术和标准的快速发展，以太网逐步向城域网和广域网延伸，进当作为电信级的传送技术提供多业务的承载传输服务。
目前运营商非常关心是以太网传输的可靠性和保护能力，电信级以太网与传统以太网的区别就在于考虑了网络的可靠性。
其中由标准定义的以太网环拓扑自动保护切换机制（量级的环网自动保护切换能力。
以太网环网保护技术是一种专门应用于以太网环的链路层协议，当以太网环上链路或设备发生故障时，能迅速切换到备份链路，保证业务的快速恢复。
ERP协议利用环网内一条专用的控制通道(VLAN)传递环网控制重新建立转发地址表（DFB），如果该节点有环上阻塞端口，则将该端口置在故障恢复后，发现故障恢复的节点首先在确认故障恢复后，向环的两边通告故障恢复消息，并继续将与故障段相邻的端口保持阻塞状态。
拥有节点在收到故障告警恢复消息后，必须等待这样保证了倒换的稳定性。
并向故障相邻节点发出RPL已重新阻塞的消息，故障相邻节点再收到RPL已重新阻塞的消息后立即将因故障阻塞得端口打以太网环保护机制保护环上的工作链路发生故障的情形。
R-APS(SF)消息后，立即打开消息后只是将其从另一方向转发出去。
消息还触发所有的节点进行FDB地址表的刷新（重新自学建立交换表），然后环进入保护倒换状态（上述故障消息和倒换控制协议的传递是在指定的当链路故障恢复时，与故障相邻的节点计时器，并周期性的发送R-APS(NR)保护环上的RPL链路发生故障保护环上的RPL链路发生故障，R-APS(SF)消息，并关闭与故障相邻的端R-APS(SF)信息中包含FDB地址表的刷新操作。
RERP以太环网保护技术与REUP链路切换技术应用实践
锐捷网络智能高可用IP设计理念中的RERP以太环网保护技术作为一种大型的环形以太网部署技术，将万兆链路和高性能、高可靠性的环网自愈相结合，解决了传统数据网保护能力弱、故障恢复时间长等问题，是运营商城域网建设中的一种重要的技术选择和解决方案。
歌华有线作为北京最大的广电运营商，针对其用户（当地的银行、企业事业单位）签订合同提供链路租用。
在这种模式下，歌华有线和其用户对网络中断时间非常关注。
也正是基于此，歌华有线选择了锐捷网络的RERP技术构建高可靠的环形网络。
2008年，北京最大的广电运营商——北京歌华有线选择了锐捷网络RERP环网保护技术构建其城域网络（延庆区），得到成功运行。
该技术有效保证了核心业务的高可靠。
随之，歌华有线昌平区同样选择了锐捷网络RERP环网保护技术和REUP双链路快速切换技术构建高可靠的城域网络，保证宽带小区接入业务和企事业用户二层VPN专线接入业务的高可靠运行。
歌华有线昌平分公司电信级城域网解决方案组网图如下：整个电信级城域网采用了锐捷网络的RERP技术（即快速以太网环保护协议）：（1）在昌平、天通苑和回龙观之间通过10G链路建设一个万兆的核心RERP环网，采用了锐捷网络十万兆高端核心交换机RG-S8610。
（2）锐捷网络的RERP技术通过软件的方式实现50ms的传输级快速收敛，完全可以满足企业专线、VoIP等业务对QOS的严格要求。
在边缘乡镇同样采用了RERP技术：（1）催村、南绍等点通过建设RERP子环附接到核心的10G环网上，采用锐捷网络支持万兆扩展的全千兆三层交换机RG-S5750系列。
（2）阳坊、马池口等乡镇根据实际情况（当地链路资源情况）采用RG-S5750建设了一个独立的RERP环网。
处于边缘的沙河、霍营等乡镇，采用锐捷网络的REUP技术（即快速以太网上行保护协议），在双上行的结构下实现毫秒级的快速切换。
方案特点（1）RERP相交环组网，小于50ms快速切换，保证核心环网高可靠。
以太网环保护交换协议(ERPS)
7
Ring Idle State
Two basic R-APS messages specified - R-APS(SF) and R-APS(NR) RPL Owner may modify the R-APS(NR) indicating the RPL is blocked: R-APS(NR,RB)
Ring nodes may be in one of two states
8
ETH-CC ETH-CC ETH-CC
ETH-CC
RPL
ETH-CC
RPL Owner
ETH-CC
ETH-CC
ETH-CC ETH-CC
ETH-CC ETH-CC
2 3
1 4
RPL
6 5
Physical topology 2 3 1 4 6 5
Logical topology
ETH-CC
Protection Switching Link Failure
J U N
J U L
A U G
S E P
O C T
N O V
D E C
J A N
F E B
M A R
A P R
M A Y
J U N
J U L
A U G
S E P
O C T
N O V
D E C
J A N
F E B
通信领域专业术语中英文对照翻译(一)
S
同步以太网SyncE
是一种采用以太网链路码流恢复时钟的技术，类似于SDH时钟同步质量，同步以太网提供高精度的频率同步。不同于传统网络在接收节点只进行基于数据包的同步，同步以太网节点的内部时钟同步机制是实时的。
It is a technology which can use Ethernet link stream to recover clock, similar to the SDH clock synchronization quality. SyncE providessynchronousfrequency with high precision. Differ from the traditional network which only conduct synchronization based on data packet at the receiving node, internal clock synchronization mechanism of SyncE nodeis in real time
以太网环网保护倒换Ethernet Ring Protection Switching(ERPS)
组网设备保护-Smart Link-MSTP-RRPP-BFD-STM-1切换保护
设备组网保护上行接口保护对Smart Link 及Monitor Link特性Smart Link是一种应用于双上行组网中，为链路双上行提供可靠高效的备份和快速切换机制的解决方案。
而Monitor Link方案作为对Smart Link的一个补充，用于监控上行链路。
Smart Link是一种应用于双上行组网中，为链路双上行提供可靠高效的备份和快速切换机制的解决方案。
双上行组网是目前常用应用组网之一，该组网可以通过生成树协议或者快速生成树协议来阻塞冗余链路，起备份作用。
当主用链路故障时，将流量切换到备用链路。
上述两种方案从功能上可以实现客户冗余备份的需求，但是在性能上却不能达到很多用户的要求。
Smart Link解决方案应用到接入网中，针对双归属组网，实现主备链路冗余备份及快速迁移, 既能实现高可靠性，又能保证高速收敛。
同时，作为对Smart Link的一个补充，还引入了Monitor Link方案，用于监控上行链路，使Smart Link备份作用更为完善。
10.3.2 规格l Smart Link支持主备工作模式和负荷分担模式。
l 系统最多支持创建16个Monitor Link组。
l 1个Monitor Link组内，最多可以配置16个下行链路Smart Link及Monitor Link特性涉及OLT和上行网络设备，用于双归属组网（双归属至上行的IP网络）的场景中。
上游网络设备（如路由器）需要支持Smart Link及Monitor Link特性。
Smartlink原理描述Smart Link保护组可以有两种工作模式：l 主备工作模式l 负荷分担模式（理解：实际上不用担心路由器的配合问题，原因是OLT的上行端口是将其业务按照IP地址上传至IP网络，及时有多条不同的路由，中间的路由器可以不用人工配置，路由器会自动找到OLT的目的IP设备，但是由于OL T使用Smartlink保护协议，所以需要与OL T相连接的路由器也具有Smartlink功能来处理Flush报文）下边对Sｍart Link涉及到的一些概念作解释。
