梯控系统全面说明
电梯梯控工作原理
电梯梯控工作原理
电梯梯控系统工作的基本原理是通过电子控制设备来控制电梯的运行。
主要可以分为以下几个步骤：
1. 电梯呼叫：乘客通过楼层按钮或者遥控器等外部设备呼叫电梯。
2. 电梯分配：电梯控制器接收到呼叫信号后，会根据楼层距离和电梯当前位置等信息进行计算，确定哪个电梯将优先响应呼叫。
3. 电梯运行：电梯控制器根据分配结果控制电梯的运行，使其到达乘客所在楼层。
4. 乘客上下电梯：乘客进入电梯后，选择目标楼层。
电梯控制器根据乘客选择的楼层信息，计算最佳路径，控制电梯运行到目标楼层。
5. 电梯停靠：电梯到达目标楼层后，控制器会确保电梯停稳，并打开适当的门。
6. 电梯关闭：在乘客进入或者离开电梯后，控制器会关闭电梯门，并继续等待新的呼叫。
以上是电梯梯控系统的基本工作原理，不同厂商和不同型号的电梯控制器可能会有一些细微的差别，但整体的工作流程基本相似。
梯控说明书
电梯IC卡管理系统使用手册(V3.5)内选分层型电梯IC卡管理系统使用手册目录第一章系统组成及功能介绍31.1系统构成3.1.2系统组成列表3.1.3功能列表4.第二章控制器说明52.1控制器参数5.2.2接口说明5.第三章安装说明83.1控制器接线示意图83.2系统安装固定83.3发卡器与计算机连接9第四章调试运行104.1通电前准备104.2通电后检查104.3控制器配置104.4运行测试11第五章常见问题解答12附录一蜂鸣器提示音详解14附录二指示灯含义详解错误!未定义书签。
附录三电梯编号设置方法15第一章系统组成及功能介绍1.1系统构成本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：1）、IC卡管理中心（计算机软件）（初始登录密码为：空）2）、发卡器3）、楼层控制器（有8F、16F、32F、48F的）4）、读卡器5）、射频IC卡6）、其他附属产品等1.2系统组成列表1.3功能列表第二章控制器说明2.1控制器参数内选控制器主要技术参数：1、输入电压：DC9〜36V2、工作电流：<800mA3、使用环境温度：-40℃~+70℃4、使用环境相对湿度：20%〜90%不结露5、刷卡操作时间:<200毫秒6、读卡连接线最大长度：12米7、刷卡记录存储：循环存储20000条8、可管理乘梯卡数量：6万张9、黑名单：1万个10、电梯编号：1〜255号自由设置11、平均无故障时间:>30000小时2.2接口说明控制板实物图:接口说明:J1J2电路切换开关，当拨到左端（ON端）时，此时启用控制电路，启用IC卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可自由选层。
IC管理功能发生故障时，将开关拨到OFF后，可保证电梯的正常使用。
梯控系统简易操作说明
AR-721(H)简易操作说明书硬件操作：一、接线：八芯排线：粗红粗黑分别接+12V、GND，灰接通讯器的黄色线（通讯器的红、黑分别接+12V、GND；另一端的蓝绿分别接梯控板子上的A+、B-）;两芯排线：粗蓝粗绿分别接485转换器的A+、B-二、加卡:*123456#19*UUUUUU（用户位址）*00001（加卡卡片数量，这里只能为00001）#-刷卡即可三、删除卡:删除单张卡片：*123456#10*UUUUUU（用户位址）9* UUUUUU#删除全部卡片：*123456#29*29*#四、更改编程密码：*123456#09*PPPPPPRRRRRR#(PPPPPP为旧密码，RRRRRR为新密码五、设置个人密码：读卡或密码：*123456#12UUUUU(用户位址)*PPPP（四位数密码，0001-9999）# 读卡或密码：*123456#13UUUUU(用户位址)*PPPP（四位数密码，0001-9999）# 六、楼层管制：七、恢复出厂设置：软件操作：一、通讯：1、设置控制器站号：*123456#00*三位数站号#（站号范围001-254）2、登陆软件:打开701ServerSetup和701Client（用户名：supervisor 密码：supervisor）3、选择通讯端口（com）：选“主动查询控制器讯息“、”查询间隔“根据通讯线距离，改成200ms-600ms、确定4、选择控制器的站号及型号（lan）：勾选系统中各控制器已设定好的站号及类型5、连线检视（line）：Y表示正常；X表示通讯失败，检查端口、站号、类型的设定，以及线路、供电等是否正常二、发卡：1、校准时钟：下载-时间-离开2、卡资料录入：卡片资料编辑-勾选“锁定”、选择用户开始位址-勾选“自动载入卡ID”-把光标“卡ID”的第一个框里（框里清空或选中）-在控制器上连续刷用户卡（同一张卡不能重复感应，而且必须是未授权卡）-依次选择用户位址修改为读卡通行然后点击下载三、层控设置：工具箱-楼层设定-选择位址、层、829E/727H/725H/、站号、AR721/727/HV3-单张下载-转存至文字档-编辑文字档-自文字档读回-下载全部。
电梯控制系统概述
电梯控制系统概述1、何为梯控系统？电梯门禁控制管理系统（简称梯控系统），是采用先进卡片读写技术，自动控制技术，传感技术，利用计算机网络平台,对电梯使用进行全面的自动化管理，达到了只有合法人员按照特定的规则合理的使用，避免了电梯的混乱使用，提高电梯用户的安全性和节能性。
2、IC卡电梯刷卡管理系统概述：物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求。
通过采用IC卡电梯刷卡管理系统对电梯按键面板进行改造后，所有使用电梯的持卡人，都必须先经过系统管理员授权。
使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。
未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。
IC卡电梯刷卡管理系统的分类梯控管理系统从安装上可分为联网型和非联网型。
联网型就是把所有电梯刷卡控制器通过布线的方式，用一条485总线连在一起，然后一直连到管理中心，通过管理中心电脑对控制器进行操作，但是该方案由于布线麻烦，尤其在电梯井中布线，容易受到干扰而造成数据丢失现象。
另外按照要求每条485总线的长度最长不能超过1200米，由于受联网距离的限制，最近几年大型小区的梯控管理系统一般很少采用联网型梯控管理系统了而采用更先进更方便的非联网型梯控管理系统。
非联网性顾名思义就是不用联网，它既保留了联网型梯控系统的全部优点，同时解决了布线所带来的难题，因为所有系统不用布线，每个电梯是一个独立的控制单元，互不干扰，安装使用简单，因此倍受高档小区的青睐。
下面就分别介绍一下联网型与非联网型梯控系统的组成：一：联网型梯控管理系统的组成：系统由一台电脑管理,电脑串口出来通过通讯转换器(RS232/RS485)串连每台控制主机，控制主机再与电梯内按钮相连。
其系统框图如下：通讯转换器1号电梯 2号电梯二：非联网型梯控管理系统的组成：发卡器免布线式非联网型IC卡电梯使用权限管理系统（电梯门禁系统），它采用先进的非接触式IC卡读写技术，自动控制技术，传感技术，利用计算机网络平台,对电梯使用进行全面的管理，本系统抛弃了以往电梯控制器复杂的安装方法和控制模式,简单有效.所有控制器可以通过一张密匙卡脱机设置.可根据使用者的权限对其可以通行的通道和有效时间进行设置,安装简单方便. 本系统不仅使用于高层小区,写字楼,博物馆,办公楼等场所的电梯管理,还可以应用到其它出入口控制系统中改造后的电梯具有优秀的保密性及安全性。
智能IC卡梯控系统
安装方式
安装方式
图1IC卡电梯控制器安装于轿箱顶，IC卡电梯读卡器安装于轿内操作箱COP面板适当位置，为了方便用户刷 卡和输入密码，读卡器安装一般安装于轿箱内底至操作面板1.2~1.4M之间。如果电梯为非并联，即每台都独立运 行，则无需群控器；若几台电梯（一般不超过4台）并联在一起，则需群控器智能选择最近的电梯去执行智能梯控 系统收到的指令；楼层信号采集器直接连接电梯控制器。安装示意图如图1：
系统参数
系统参数
1)使用DC 24V±10%/5A单电源工作,主控板最大工作电流<500mA；扩展板最大工作电流<200mA 2)主控板带16路干触点输出；每一扩展板可带8路干触点输出、可控制8层楼，每个主控板最多可接4个扩展 板。 3)每个触点的输出特性为：导通电阻小于5Ω；截止电阻大于10MΩ； 4)输出驱动能力为：AC 125V 0.3A DC 110V 0.3A DC30V 1A 5)使用环境:温度： 0--60℃ 相对湿度：20%--90%不结露； 6)储存环境:温度： -10--90℃ 相对湿度: 20%--90%不结露；
管理功能
03
记录功能
04
一卡通功能
06
系统特点
05
扩展功能
基本功能
能自动识别IC卡的类别和权限，防止无卡人员非法使用电梯,控制器一旦有硬件和软件故障，可立即使电梯 自动恢复为自由状态，可按选层钮乘梯与电梯的消防紧急开关实现联动的功能，独特的内嵌式密码键盘，代替IC 卡操作。住户可自行修改密码，无须管理人员参与，减少繁琐的管理工作，增加安全性。
一卡通功能
采用标准非接触IC卡，可与停车场、会所消费、门禁考勤等系统共用一张IC卡，构成真正意义上的一卡通。 共同使用一个一卡通管理中心，在一个平台上实现一卡通管理。 可采用集成一卡通； 如已有其他公司IC卡系统，只需预留相应分区，并提供卡片密钥，即可实现电梯一卡通。
梯控的管理

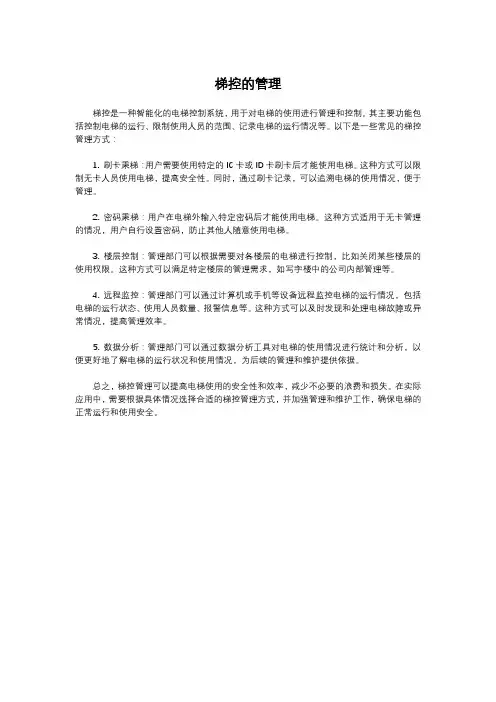

梯控的管理
梯控是一种智能化的电梯控制系统，用于对电梯的使用进行管理和控制。
其主要功能包括控制电梯的运行、限制使用人员的范围、记录电梯的运行情况等。
以下是一些常见的梯控管理方式：
1. 刷卡乘梯：用户需要使用特定的IC卡或ID卡刷卡后才能使用电梯。
这种方式可以限制无卡人员使用电梯，提高安全性。
同时，通过刷卡记录，可以追溯电梯的使用情况，便于管理。
2. 密码乘梯：用户在电梯外输入特定密码后才能使用电梯。
这种方式适用于无卡管理的情况，用户自行设置密码，防止其他人随意使用电梯。
3. 楼层控制：管理部门可以根据需要对各楼层的电梯进行控制，比如关闭某些楼层的使用权限。
这种方式可以满足特定楼层的管理需求，如写字楼中的公司内部管理等。
4. 远程监控：管理部门可以通过计算机或手机等设备远程监控电梯的运行情况，包括电梯的运行状态、使用人员数量、报警信息等。
这种方式可以及时发现和处理电梯故障或异常情况，提高管理效率。
5. 数据分析：管理部门可以通过数据分析工具对电梯的使用情况进行统计和分析，以便更好地了解电梯的运行状况和使用情况，为后续的管理和维护提供依据。
总之，梯控管理可以提高电梯使用的安全性和效率，减少不必要的浪费和损失。
在实际应用中，需要根据具体情况选择合适的梯控管理方式，并加强管理和维护工作，确保电梯的正常运行和使用安全。
电梯梯控系统全自动电梯机器人操作简单
电梯梯控系统全自动电梯操作简单范本1：一、概述电梯梯控系统是一种全自动电梯，操作简单。
本文档旨在提供详细的指导和操作说明，以正确使用电梯梯控系统。
二、系统安装流程1. 安装准备1.1 确认电梯梯控系统所需的硬件设备和软件工具。
1.2 检查设备和工具是否齐全，并确保其正常工作。
2. 安装步骤2.1 定位电梯梯控系统安装位置，并清理安装区域。
2.2 将电梯梯控系统固定到安装位置，并确保其稳固。
2.3 连接电梯梯控系统与电梯控制面板之间的接口。
2.4 检查连接是否牢固，并进行必要的调试。
三、系统使用指南1. 系统启动1.1 打开电梯梯控系统电源开关。
1.2 系统启动后，等待系统初始化完成。
2. 系统操作2.1 通过操作面板输入所需的电梯目标楼层。
2.2 系统将自动控制电梯运行至目标楼层。
2.3 在电梯到达目标楼层后，系统将自动打开电梯门。
3. 系统维护3.1 定期检查电梯梯控系统的硬件设备是否正常运作。
3.2 定期更新电梯梯控系统的软件版本，以获取最新的功能和修复。
四、附件本文档涉及附件如下：1. 电梯梯控系统硬件设备清单。
2. 电梯梯控系统软件工具。
五、法律名词及注释本文所涉及的法律名词及其注释如下：1. 电梯安全法：电梯设计、制造、安装和维修的法律法规。
2. 法：对应用和开发进行规范的法律法规。
范本2：一、简介电梯梯控系统是一种全自动电梯，操作简单。
本文档将详细介绍电梯梯控系统的安装、使用和维护等方面的内容，以便能够更好地理解和操作该系统。
二、系统安装2.1 安装准备准备所需的电梯梯控系统设备、工具和材料，并确保其完好无损。
2.2 安装步骤2.2.1 确定电梯梯控系统的安装位置，并对该位置进行清理和准备。
2.2.2 将电梯梯控系统设备固定到安装位置，确保其稳定。
2.2.3 连接电梯梯控系统与电梯控制面板之间的接口。
2.2.4 确认连接牢固可靠后，进行系统调试和测试。
三、系统使用3.1 启动系统打开电梯梯控系统电源，等待系统初始化完成。
电梯梯控方案
电梯梯控方案概述随着城市化进程的推进和人口的不断增加，电梯作为垂直交通工具在现代生活中扮演着重要的角色。
然而，电梯的过度使用也带来了一系列的安全隐患，特别是在大型公共建筑和高层住宅中。
为了保障乘客的安全并提高管理效率，电梯梯控系统成为必不可少的解决方案。
本文将介绍电梯梯控方案的基本原理和应用范围，以及如何选择适合的梯控系统。
一、梯控系统的原理电梯梯控系统通常由几个关键部件组成，包括：刷卡读卡器、控制器、电梯门禁装置和管理软件。
当乘客使用电梯时，需要刷卡读卡器进行身份验证，并将信息传输给控制器。
控制器通过与电梯门禁装置的通讯，判断是否允许此人乘坐电梯。
如果身份验证通过，控制器将发出信号控制电梯门的开启和关闭，并将电梯送至目标楼层。
管理软件用于记录和管理乘客的乘梯记录，可以方便地进行人员追踪和报表生成。
二、梯控系统的应用范围电梯梯控系统广泛应用于各类场所，包括但不限于以下几个方面：1. 商业办公楼：商业办公楼通常是人员流动性较大的场所，为了确保只有授权人员可以进出特定楼层，梯控系统可以有效控制人员的出入，提高安全性。
2. 高层住宅：高层住宅小区内，梯控系统可以限制非居民的进入，防止盗窃和其他违法活动的发生，提高居民的生活质量和安全感。
3. 医院和医疗机构：医院通常有各类敏感区域和机密区域，梯控系统可以有效控制非授权人员进入，保护医疗设备和患者的隐私。
4. 学校和大学：为了确保校园的安全，梯控系统可以限制外来人员的进入，并且可以定期更换学生卡，有效控制失效卡的使用。
5. 政府机关和军事设施：政府机关和军事设施通常是高度机密的场所，梯控系统可以严格控制人员进出，防止敌对势力的渗透和恶意活动。
三、如何选择合适的梯控系统在选择梯控系统时，我们需要考虑以下几个方面：1. 安全性：梯控系统的首要任务是确保安全，因此必须选择具有高度安全性和稳定性的设备和软件。
应该考虑采用先进的加密技术，例如指纹或面部识别等。
2. 扩展性：在未来，您可能需要增加更多的电梯或楼层，因此梯控系统应该具备足够的扩展性和灵活性，以适应不断变化的需求。
电梯控制系统概述
电梯控制系统概述1、何为梯控系统？电梯门禁控制管理系统（简称梯控系统），是采用先进卡片读写技术，自动控制技术，传感技术，利用计算机网络平台,对电梯使用进行全面的自动化管理，达到了只有合法人员按照特定的规则合理的使用，避免了电梯的混乱使用，提高电梯用户的安全性和节能性。
2、IC卡电梯刷卡管理系统概述：物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求。
通过采用IC卡电梯刷卡管理系统对电梯按键面板进行改造后，所有使用电梯的持卡人，都必须先经过系统管理员授权。
使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。
未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。
IC卡电梯刷卡管理系统的分类梯控管理系统从安装上可分为联网型和非联网型。
联网型就是把所有电梯刷卡控制器通过布线的方式，用一条485总线连在一起，然后一直连到管理中心，通过管理中心电脑对控制器进行操作，但是该方案由于布线麻烦，尤其在电梯井中布线，容易受到干扰而造成数据丢失现象。
另外按照要求每条485总线的长度最长不能超过1200米，由于受联网距离的限制，最近几年大型小区的梯控管理系统一般很少采用联网型梯控管理系统了而采用更先进更方便的非联网型梯控管理系统。
非联网性顾名思义就是不用联网，它既保留了联网型梯控系统的全部优点，同时解决了布线所带来的难题，因为所有系统不用布线，每个电梯是一个独立的控制单元，互不干扰，安装使用简单，因此倍受高档小区的青睐。
下面就分别介绍一下联网型与非联网型梯控系统的组成：一：联网型梯控管理系统的组成：系统由一台电脑管理,电脑串口出来通过通讯转换器(RS232/RS485)串连每台控制主机，控制主机再与电梯内按钮相连。
其系统框图如下：通讯转换器1号电梯 2号电梯二：非联网型梯控管理系统的组成：发卡器免布线式非联网型IC卡电梯使用权限管理系统（电梯门禁系统），它采用先进的非接触式IC卡读写技术，自动控制技术，传感技术，利用计算机网络平台,对电梯使用进行全面的管理，本系统抛弃了以往电梯控制器复杂的安装方法和控制模式,简单有效.所有控制器可以通过一张密匙卡脱机设置.可根据使用者的权限对其可以通行的通道和有效时间进行设置,安装简单方便. 本系统不仅使用于高层小区,写字楼,博物馆,办公楼等场所的电梯管理,还可以应用到其它出入口控制系统中改造后的电梯具有优秀的保密性及安全性。
必达梯控说明书[001]
![必达梯控说明书[001]](https://img.taocdn.com/s3/m/3e8505e0d05abe23482fb4daa58da0116c171f6f.png)
必达梯控说明书必达梯控是一种先进的电梯控制系统，旨在提供安全、高效、舒适的乘梯体验。
本说明书将详细介绍必达梯控的特点、功能以及使用方法，以便用户能够正确操作和充分利用该系统。
一、特点和功能1. 安全性：必达梯控配备先进的安全系统，能够检测电梯内外的人数和重量，确保乘梯过程中不超载。
同时，它还具有紧急停车按钮和报警装置，确保在紧急情况下的顺利救援。
2. 高效性：必达梯控采用了智能调度算法，能够根据乘客的需求和电梯的负荷情况，快速计算最优的乘梯方案。
这样，我们不仅能够减少乘梯时间，而且避免了空载运行浪费资源。
3. 舒适性：必达梯控配备了专业的振动控制系统和平稳启停技术，使乘梯过程更加平稳和舒适。
它还能根据乘客的需求自动调节温度和湿度，提供一个舒适的乘梯环境。
二、使用方法1. 上下乘梯：在必达梯控面板上选择目标楼层或者按下上行/下行按钮，然后等待电梯到达。
在电梯内部，选择目标楼层或按下开门/关门按钮即可。
2. 应急操作：如果遇到紧急情况，可以按下紧急停车按钮，电梯将立即停止运行。
同时，触发报警装置以向外界发出求助信号。
等待救援人员到来。
3. 灵敏操作：必达梯控响应速度快，所以在操作电梯按钮时，需要轻轻按下，不需过度用力。
否则会造成按钮故障，影响电梯正常运行。
三、注意事项1. 必达梯控为专业设备，请勿在无法熟悉的情况下私自操作，以免造成安全隐患。
2. 尽量避免超载乘梯，如果电梯已经过载，请等待下一班梯次或使用其他电梯。
3. 在乘坐电梯时，请保持镇定和谦让的态度，按需按序乘梯，避免拥挤和扎堆现象，以确保乘梯安全。
小结：必达梯控是一种先进的电梯控制系统，注重安全、高效和舒适。
通过合理的调度和智能技术，它能够提供更好的乘梯体验。
本说明书详细介绍了必达梯控的特点、功能和使用方法。
虽然它操作简单，但在使用过程中依然需要注意安全和合理使用。
希望用户能够按照说明书正确操作，充分享受必达梯控带来的便利和舒适。
梯控系统解决方案
梯控系统解决方案梯控系统是一种用于管理和控制建筑物中电梯进出和使用权限的系统。
它通过采集用户的身份信息并与数据库进行比对，从而确定是否允许用户进入电梯，以及是否具备使用特定楼层的权限。
梯控系统在提高建筑物安全性和管理效率方面发挥着重要作用。
下面将介绍梯控系统的基本工作原理、应用场景、功能特点以及实施方案。
一、梯控系统的基本工作原理梯控系统的基本工作原理包括用户身份认证、权限验证和电梯控制三个过程。
1. 用户身份认证：当用户使用梯控系统时，首先需要通过身份认证。
通常包括刷卡、指纹识别、人脸识别等方式。
系统会将用户的身份信息与数据库中的信息进行比对，确定用户的身份。
2. 权限验证：一旦用户的身份被认证通过，系统接着验证用户是否具备使用特定楼层的权限。
这一步通常是通过读取数据库中用户的权限信息来进行验证的。
3. 电梯控制：最后，梯控系统根据用户的身份和权限信息，决定是否允许用户进入电梯，以及是否具备使用特定楼层的权限。
在被许可的情况下，电梯会自动开启并前往指定楼层。
二、梯控系统的应用场景梯控系统广泛应用于各类公共建筑和企事业单位等场景，以提高建筑物管理和安全性能。
下面是几个常见的应用场景：1. 办公室楼：梯控系统可以帮助企业管理楼内员工的出入和使用楼层的权限，保障办公区域的安全性。
2. 公寓楼：梯控系统可以确保只有居民或授权人员才能进入楼内，避免外来人员的闯入和偷盗事件。
3. 会所和酒店：梯控系统可以管理会所和酒店楼内不同区域的权限分配，提供定制化的服务和使用体验。
4. 医院和大型商场：梯控系统可以限制未经授权人员进入敏感区域，确保医院和商场的安全性和私密性。
三、梯控系统的功能特点梯控系统具备以下功能特点，以应对不同用户需求：1. 多种身份认证方式：梯控系统可以支持刷卡、密码、指纹识别、人脸识别等多种身份认证方式，以满足不同用户的需求。
2. 多级权限管理：梯控系统可以根据用户的身份和职位设置不同级别的权限，确保不同用户只能进入其具备权限的楼层。
必达梯控说明书
必达梯控说明书必达梯控是一种用于管理和控制电梯运行的系统。
它通过集成的硬件设备和软件程序，提供了一系列功能，包括用户身份验证、运行记录、故障报警和紧急通信等。
以下是必达梯控系统的主要功能和使用说明：1. 用户身份验证：必达梯控系统可以通过不同的身份验证方式，如刷卡、密码或指纹等，在梯门口进行用户身份验证。
只有经过验证的用户才能进入电梯。
2. 运行记录：系统会记录每次电梯的运行信息，包括运行时间、运行楼层、乘客数量等。
这些记录可以用于后期的数据分析和故障排查。
3. 故障报警：系统可以监测电梯运行过程中出现的异常情况，并及时向相关人员发送报警信息。
这样可以快速定位问题并采取相应的维修措施。
4. 紧急通信：必达梯控系统提供了紧急通信功能，乘客在电梯中遇到紧急情况时可以通过系统内设的对讲机与相关人员进行通话，以获取帮助和支援。
5. 远程监控：必达梯控系统可以通过网络连接，实现对电梯运行状态的远程监控。
这样，维修人员可以在远程查看电梯的运行情况，及时发现问题并进行处理。
6. 可编程功能：系统具有可编程功能，可以根据需要灵活地设置不同的权限和运行策略。
例如，可以设置某些楼层只对特定人员或部门开放，还可以设置电梯在特定时间段内的运行模式。
7. 多语言界面：系统支持多语言界面，可以根据用户的语言偏好进行切换。
8. 报表生成：系统可以生成各种报表，如运行记录、故障统计等。
这些报表可用于管理和维护电梯设施。
总之，必达梯控系统是一种功能强大的电梯管理工具，可以帮助提高电梯的安全性和效率。
通过使用该系统，可以实现对电梯的全面监控和控制，提升用户体验并减少故障发生的可能性。
电梯控制系统说明方案
天固酒店用电梯控制器说明一、天固酒店电梯控制器的工作原理：是通过截取电梯的控制面板, 把电梯控制器的常闭输出触点串联到电梯按键的输出端子上，在正常通电工作状态下，电梯控制器的输出触点处于开路状态，此时电梯按键不能正常工作；当读卡器读到有效卡后，相应的楼层按键输出触点接通15秒，此时按下电梯楼层按键方能有效传递到电梯逻辑控制器，电梯逻辑控制器接受到相应的楼层请求信号开始运行。
在电梯控制器出现故障或无电源输入时，控制器失去对电梯控制面板的控制，电梯控制面板不需刷卡即可正常使用一切功能。
二、控制器一般安装于电梯轿箱顶部，通过4P线与轿箱内安装于按键板旁边的读头相连接。
三、酒店门锁系统发出的宾客卡和服务员卡（楼层卡）在配卡的时候都带有楼层授权信息，在使用中可以进入指定的区域或楼层，从而可以进行更有效、更安全的管理，有效的控制了闲杂人员的进入，而管理卡（总卡、应急卡等）则不受限制。
四、该酒店用电梯控制器为单机独立运行版本，每个控制器可控制16层输出，楼层多时可以并机使用，最多可达256层输出。
五、控制器线路参数：电源要求：DC12V电流：1A控制制器线路尺寸：160×100MM线路板安装尺寸：150×90MM六、控制器示意图（数字1～16为楼层）七、电梯控制系统接线示意图：八、感应读头的样式：九、读卡器与电梯控制器接线图出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
弱电工程电梯楼层控制(梯控)系统介绍
1.1电梯楼层控制系统1.1.1系统概述1、本系统意在有效控制闲杂人员的进出，保证楼内人身财产安全，同时也起到了电梯省电省空耗的环保作用，减少了相关电梯部件的损耗，延长了电梯使用寿命。
2、柏睿网络仅对公寓电梯设置电梯楼层控制系统，电梯楼层控制系统与可视对讲系统联动，访客通过可视对讲呼叫业主，业主确认后开门，能实现自动呼梯、派梯功能，并开放业主楼层按钮权限（有时间限制），进入电梯轿厢后在规定时间内不需要刷卡即可按下楼层按钮乘坐电梯到业主楼层。
3、系统组成：系统由中心管理主机及管理软件、现场主控制器、输出扩展模块、通讯转换器、读卡器及传输线缆组成，电梯层控系统服务器及工作站与出入口控制系统合用。
1.1.2系统功能1、设立电梯层控系统，既加强物业的安全防范，又为业主提供不一样的VIP式服务。
电梯呼叫到用户当前所在楼层，用户通过已授权的门禁卡启用用户所在楼层轿厢按键，直达所住楼层。
2、所有用户均需带卡开启单元门禁及使用电梯。
卡片发行、授权等由物管中心统一管理。
与访客管理系统进行数据对接，访客登记后，访客卡自动实现电梯使用权限分配。
3、系统主要由前端电梯控制器、楼层扩展板，刷卡读头及终端管理电脑、电梯通迅网关、软件等组成。
控制器与管理主机之间为TCP/IP通讯，控制器与楼层扩展板之间为RS485通讯，控制器与前端读卡设备采用RS485/wiegand通讯。
1.1.3系统软件功能1、支持定时启用、关闭电梯控制器支持非节假日定时启用、关闭电梯控制器，在关闭状态下无须刷卡即可乘电梯；2、采用“分散控制、集中管理”的原则设计，设定好控制器的参数、权限、时限后，各控制器可脱离通讯网络和管理计算机单独运行，可靠性高；3、系统设置功能：包括电梯控制器端口设置、控制器数量设置、控制器号设置、控制器号名称设置和安装位置设置等。
4、初始化控制器：初始化后的控制器内的主密钥、通信数据、参数设置将全部清除。
5、电梯操作功能：Ø下载系统时间：用于校准控制器机内运行时间。
凯帕斯梯控系统基本介绍
标配
第2页，共10页
刷卡功能
超薄设计：安装后，厚度为1.2mm； 外观特色：欧美顶级设计风格，外观简约、时尚、大气； 产品特色：全球至薄、4色高雅背光显示、防复制卡功能； 读卡类型：M1；S50；S70；CPU卡；同时兼容身份证读卡； 工作频率：13.56MHz（MifareOne读卡）； 输出接口：W26/W34； 面板工艺：超硬钢化玻璃面板；防指纹面板处理； 面板图案：40余款个性面板图案任您选择与组合，支持客户订制LOGO图案； 外壳工艺：真空电镀合金外壳； 外壳颜色：浅灰色+银色高光、高雅黑+金色高光（出厂默认：随机）； 保护措施：限流保护、半导体防雷保护、TVS保护、光电隔离、抗静电； 其他保护：抗干扰乱涌保护，瞬间干扰吸收：>2000V/600W/100μS； 包装设计：防尘、防潮、防氧化设计； 外观尺寸：L89mm×W65mm×H1.2mm（安装后） 设置不同的持卡人不同的楼层权限，有效防止闲杂人员任意乘用电梯出入大厦，从而提高大厦的安全管理水平 。 一人一卡，凭卡乘梯。对于业主回家： 住户在楼宇对讲主机读卡窗上刷卡，单元门开启，同时电梯自动到达1 楼（或-1，-2楼），进入电梯后刷卡，梯控系统自动识别IC卡的权限，将业主送达至目的楼层。 住户在忘带 卡的情况下，通过在读卡键盘上输入指定楼层的密码，也可进入指定楼层。（详见业主使用流程）。 住户进入电梯轿厢在读卡器上刷卡后，梯控系统自动识别IC卡的权限，业主手动选择有权限楼层，电梯将业主 送达至目的楼层。 刷卡直接登记，无需按键，彰显智能： 可根据实际需要，住户进入电梯轿厢在读卡器上刷卡后，实现单层权 限刷卡将自动点亮业主所在楼层按键；多层权限刷卡后，手动选择有权限的楼层按键。(与控制器型号有关) 物业人员把每张业主卡写入有效时间，在这段时间内，业主正常刷卡乘梯，过了截止时间后，业主刷卡无效， 电梯按键不响应，业主需到物业管理处缴费，物业人员把业主卡重新写入相应的时间权限后，业主卡才能正常 乘坐电梯。 当业主卡丢失了，业主只需到物业管理中心挂失即可，物业人员则经过查询，把业主丢失的卡片信息注销，此 业主丢失的卡将被注销。 用于刷卡时语音提示。卡片快到有效期，提示用户去物管中心缴费、续费等。 含语音盒、扬声器，高品质喇叭，低功耗。音质纯正，6级音量大小。 当电梯消防功能启用时，系统自动切换到全部楼层开放状态，使电梯恢复到没有安装本系统之前状态。 根据不同客户的管理要求，将梯控系统自定义设为收费与不收费功能。 物业人员把每张电梯专用卡写入有效 次数，业主每刷一次，卡内次数就相应扣除一次，当剩余次数为0时，电梯卡便无法使用。 控制器记录用梯、每次操作（包括卡号、刷卡时间、登记楼层等信息） 该记录可通过采集器或联网在管理中心计算机上读出，并可按时间、电梯号、特定持卡人等进行检索查询，并 自动生成各种综合管理报表。（联网型产品才有此功能） 远程联网控制：通过联网实现电梯一键切换刷卡/不刷卡功能。（联网型产品才有此功能） 远程联网监控：通过联网实��
梯控系统方案
梯控系统
梯控系统是根据用户的权限，实现对停靠楼层的管理。
用户通过人脸特征在人脸门禁一体机完成身份认证，人脸门禁一体机将认证的信息传送至梯控主机，而梯控主机完成楼层控制，对授予楼层权限的人方可使用该楼层的电梯按钮并只到达被授权层。
系统设计
系统由用户的人脸特征、人脸门禁一体机、梯控联动模块、梯控主机、管理工作站及系统管理软件等组成。
梯控系统架构图
部署方案
前端设备选择壁挂式的门禁一体机，接入梯控主机，梯控主机分布在电梯轿厢上方，控制楼层权限。
通过RS-485总线方式与梯控联动模块通讯，最多可对128层进行控制。
梯控联动模块主要通过接收梯控主板的权限信息，并通过继电器输出对应的楼层信息至按钮。
单块梯控联动模块最多控制16层楼层按键。
梯控系统架构图。
电梯刷卡梯控施工及系统说明
智能物业管理系统（梯控设备）操作使用说明书目录《一》产品简介 (3)《二》总体连接概述 (3)《三》硬件组成 (4)《四》电梯操作盘接线方法 (7)《五》刷卡读头安装 (8)《六》门禁机功能简介 (9)《七》梯控控制方式 (14)《八》系统快速搭建 (15)《九》上位机软件使用方法 (20)《十》常用功能卡简介 (22)《十一》挂失卡，解挂失卡简介 (23)《十二》蜂鸣器音功能说明 (24)《十三》常见故障分析 (25)《十四》设备地址编码表 (26)《一》产品简介：智能物业管理系统：主要包括两部分，包括电梯控制系统和门禁控制系统。
主要针对园区大门和楼宇内电梯的使用和安全进行控制管理，只有通过授权的用户才能进入大门，和使用电梯，梯控设备到达指定楼层，通过IC卡，加密CPU卡，手机APP，手机NFC,身份证，人脸识别等方式进行授权识别，然后对有权限的用户，直接点亮楼层，脱离双手，更安全方便。
同时也便于物业管理人员进行统计，查询和管理，提高物业服务质量。
本系统最大特点是防复制，带滚码校验，完全防复制。
智能梯控管理系统主要包括：梯控主控板，梯控扩展板，梯控读头板，IC卡片，国密CPU卡（手机APP，手机NFC,身份证等）几部分组成。
智能门禁管理系统主要包括：门禁控制器，门禁电源，门禁开关，门禁磁力锁等配件《二》总体连接概述：通过USB线，将电脑和发卡器连接，用PC机的发卡管理软件，对IC卡进行加密和发卡管理，上位机软件可以制作管理卡，校时卡，用户卡,储值卡，次卡，解禁卡等IC卡，同时可以查询报表，对人员进行统计查询，通过发卡器发行的用户IC卡，可以在梯控读头进行刷卡，授权用户可以直接到达所在楼层。
梯控硬件包括梯控12V电源，梯控控制器，梯控扩展板，刷卡读头，按照下图连接系统，然后系统可以识别用户IC卡，达到控制电梯按键的目的。
详细硬件连接见最下方的表2.，本系统最大可以控制64层电梯，单个梯控扩展版可以控制16层电梯，可以通过级联扩展板进行更多层电梯的控制。
梯控系统全面说明
电梯控制系统GST-MT6000根据智能建筑的实际需求，本着科学合理、经济实用、稳定可靠、扩充性强的原则自行开发研制出了可以与可视对讲系统集成使用的GST-MT6000智能门禁梯控系统。
这是继海湾公司推出GST-DJ6000智能型可视对讲系统以来，又一款自主研发设计的安防新系统。
该系统与GST-DJ6000可视对讲系统的集成使用，实现了门禁、梯控、可视对讲三套系统的集成，将原本3套独立的管理软件集成为1套管理软件。
（一） 集成应用的实现方式1.梯控系统应用示意图 门禁控制器可视对讲联网器联网分支器联网分支器梯控CAN 总线梯控CAN 总线…可视对讲CAN 总线2号电梯1~8层电梯控制模块2号电梯9~16层电梯控制模块2号电梯读卡头···2号电梯17~24层电梯控制模块1号电梯1~8层电梯控制模块1号电梯9~16层电梯控制模块1号电梯读卡头···1号电梯17~24层电梯控制模块梯控CAN总线梯控CAN 总线梯控CAN 总线系统中电梯读卡头是识读部分，门禁控制器是控制部分，电梯控制模块是执行部分，三个部分之间通过CAN 总线进行通讯。
每个电梯控制模块可以控制8个楼层，每部电梯可以连接10台电梯控制模块，最多可以控制80层的电梯。
电梯控制模块与电梯本身的主控系统电气隔离。
电梯控制模块断电后，自动恢复到电梯原有状态，不影响电梯原来功能的正常使用。
开启电梯楼层权限有2种方式：一种方式是：在电梯读卡器上刷卡，电梯控制模块开启相应楼层的选层权限或接通选层键。
另一种方式是：门禁控制器将我公司可视对讲系统的用户开锁信息转发给电梯控制模块，电梯控制模块控制电梯到达一层，并开启用户所在楼层的选层权限。
使用电梯时，不同的人有不同的权限分配，并且可以根据时间表进行授权管理。
经过授权才可以进入指定的楼层，未经授权无法进入管理区域的楼层。
控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯控制系统GST-MT6000根据智能建筑的实际需求，本着科学合理、经济实用、稳定可靠、扩充性强的原则自行开发研制出了可以与可视对讲系统集成使用的GST-MT600智能门禁梯控系统。
这是继海湾公司推出GST-DJ6000智能型可视对讲系统以来，又一款自主研发设计的安防新系统。
该系统与GST-DJ6000可视对讲系统的集成使用，实现了门禁、梯控、可视对讲三套系统的集成，将原本3套独立的管理软件集成为1套管理软件。
（一）集成应用的实现方式1. 梯控系统应用示意图梯控梯控可视对讲系统中电梯读卡头是识读部分，门禁控制器是控制部分，电梯控制模块是执行部分，三个部分之间通过CAN总线进行通讯。
每个电梯控制模块可以控制8 个楼层，每部电梯可以连接10台电梯控制模块，最多可以控制80层的电梯。
电梯控制模块与电梯本身的主控系统电气隔离。
电梯控制模块断电后，自动恢复到电梯原有状态，不影响电梯原来功能的正常使用。
开启电梯楼层权限有2种方式：一种方式是：在电梯读卡器上刷卡，电梯控制模块开启相应楼层的选层权限或接通选层键。
另一种方式是：门禁控制器将我公司可视对讲系统的用户开锁信息转发给电梯控制模块，电梯控制模块控制电梯到达一层，并开启用户所在楼层的选层权限。
使用电梯时，不同的人有不同的权限分配，并且可以根据时间表进行授权管理。
经过授权才可以进入指定的楼层， 未经授权无法进入管理区域的楼层。
控制 器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人 员进出记录都有据可寻。
2. 梯控、门禁、可视对讲系统集成应用示意图GST-MT600系列门禁梯控系统通过 CAN 总线与GST-DJ600C 系列可视对讲系统集成使用，可视对讲系统可以控制门禁梯控部分，且三个系统使用一套管理软 件，共用一套与管理机连接的设备。
方便管理，节约设备，减少成本。
以上图为例，在楼中的某个单元里，可视对讲系统的CAN 总线通过联网器转 接到单元内的HBUSS 、线，HBUS 总线接到具体的楼层，实现可视对讲的功能。
若 与门禁梯控系统集成，只需将门禁控制器的CAN 总线连接到可视对讲系统的CAN 总线上，即可实现单元中电梯117~24层 单元中电梯217~24层门禁梯控系统与可视对讲系统的集成应用。
若该单元需要控制多部电梯，按照梯控系统应用示意图接线即可。
二）系统集成应用实现的功能三套系统集成应用，除可实现可视对讲系统单独使用的所有功能外，还可实现如下功能：1. 有卡可以开门，可以使用电梯，无卡不能开门不能使用电梯。
2. 用户刷有权限的卡开门，此时电梯自动运行到一楼，用户进入电梯后再刷卡，电梯直达用户所在楼层。
管理员进入电梯后刷超级权限卡，再按任意想去的楼层选层键，电梯到达指定楼层。
3. 访客通过可视对讲室外机呼叫室内机，室内机接通后开锁，此时电梯自动运行到一楼，客人进入电梯后按开锁室内机所在楼层选层键，电梯运行到该楼层。
一层按键不加控制，访客上楼有限制，下楼不限制。
4. 住户可以通过室内分机界面里面的一个呼梯的按键呼叫电梯，电梯就会自动的到达住户所在的楼层，并提示。
5. 每台门禁控制器可以控制10 部电梯。
每台门禁控制器通过扩展门控模块可同时控制、管理16个门。
每个门控模块控制一个门，可以连接两个读卡头，实现出入刷卡控制，一个出门按钮，一个电控锁或电磁锁。
注：每台门禁控制器同时控制门和电梯时，门和电梯的总数不能超过16个。
6. 每台门禁控制器可管理多达33000张卡片，最多可存储37000个刷卡开门记录。
数据断电不丢失，10 年数据保持。
7. 每张IC 卡可单独设置开门次数、楼层权限。
刷卡使用次数减一，次数为零后刷卡将不能开门和使用电梯。
8. 每个门或电梯从星期一到星期日可以单独设置开门权限，每天有5个时间段，各时间段可以设置不同的开门权限。
可以设置不同于平时的9天节假日权限，优先级高于平时。
9. 巡更功能，在门外读卡头上刷巡更卡，刷卡信息实时上传给管理机，管理机显示并记录巡更信息。
10. 刷卡开门和刷卡使用电梯的刷卡信息保存在门禁控制器的存储器中供管理机随时读取，且刷卡信息实时上传给管理机。
11. 集成系统具有防拆，门磁，开门按钮，应急联动，火警联动等端子接口，具有防拆报警，开门超时报警，连续刷非法卡报警，存储器损坏报警。
12. 管理机实时显示出各个设备运行情况，如有设备工作异常会报警，提醒管理人员及时处理问题。
13. 三套系统不仅能够集成使用，各系统也能单独使用以满足一些特殊的需求。
（三）梯控系统示意图注1:梯控和对讲的CAN总线注2:梯控内部的CAN总线（四）梯控产品的外形结构和说明1. 门禁控制器GST-MT6100产品描述：GST-MT6100/01门禁控制器（以下简称门禁控制器）是门禁系统的控制设备。
通过接收读卡头的信息，并和本身存储的信息比较后，实现对电梯和门的控制、管理功能，通过卡控制门锁的开启，实现了卡和锁之间的“对话”功能，开启了门禁管理的新概念。
可通过CAN总线连接梯控系统和可视对讲系统，实现2个系统之间的对话。
给管理者提供了安全、迅捷、自动化的管理模式、给使用者带来了极大的方便。
技术特征：工作电压：AC220V允许范围AC176V~AC264V工作频率：50/60Hz电流：静态工作电流w 50mA（ AC锁控输出：DC12V/1A功耗:<47W完成一次启/闭的时间小于2秒。
钥匙：电子编码（IC 卡内码），密钥量：96 误识率：0,拒认率W 10-6 每台门禁控制器可管理多达 33000张 卡片，最多可存储37000个刷卡开门 记录。
数据断电不丢失，10年数据保 持。
每台门禁控制器通过扩展门控模块可 同时控制、管理16个门。
每个门控模 块控制一个门，可以连接两个 485读 卡头，实现出入刷卡控制，一个出门 按钮，一个电控锁或电磁锁。
每台门禁控制器可以控制10部电梯，每部电梯可以 最多连接10个电梯控 制模块，每个电梯控制模块可以控制 8个楼层。
门禁控制器同时控制门和电梯时，门控模块和电梯的总数不能超过 16个。
每张IC 卡可单独设置开门次数、楼层权限。
星期一到星期日可以单独设置开门权限，每天有 5个时间段，各时间段可以 设置不同的开门权限。
可以设置不同于平时的 9天节假日权限，优先级高于 平时。
具有门磁，非法刷卡，低电压，防拆，存储器故障等报警功能。
通讯参数：CAN 总线通讯速率：10kbpsCAN 总线通讯距离：w 1000m485总线通讯速率：9600bps 485总线通讯距离：w 500m使用环境：温 度：-40C ~+70C相对湿度：w 95%不凝露外形尺寸：320 mm *280 mm *55 mm执行标准：GA/T 394-2002 安装说明：门禁控制器采用壁挂安装方式，安装示意图如图 5所示，其安装方法如下：在墙壁相应位置处打4个© 10的安装孔（中心距见外形示意图1，深度略大 于套管长度），将膨胀螺栓杆部固定墙体将螺栓杆从机箱的安装挂孔穿出，放置平垫，弹垫并用螺母拧紧（箱门可拆 卸）。
--------- ! --------- 门禁控制器^禁止盖操^ | ■^海湾安: 全技术有限公司 -安装示意图2. 电梯控制模块（8路）GST-MT6401产品描述：GST-MT640电梯控制模块（以下简称电梯控制模块）是控制电梯运行的辅助设备。
通过CAN总线与海湾门禁系统通讯，并可以通过门禁系统与海湾的可视对讲6000系统进行信号传递，用电梯控制模块管理电梯，用户会更安全，更方便。
开启电梯楼层权限有2种方式：一种方式是：在电梯读卡器上刷卡，电梯控制模块开相应楼层的选层权限或接通选层键；另一种方式是：门禁控制器将我公司可视对讲系统用户的开锁信息转发给电梯控制模块，电梯控制模块控制电梯到达一层，并开启用户所在楼层的选层权限。
技术特征：工作电压：DC18V 允许范围：DC16V~DC24V工作电流w 200mA有18个继电器无源输出口，继电器无源输出触点容量：DC30V/2A有2个输入口，火警输入口和紧急情况输入口，输入信号类型为DC5V有源开关量信号或无源开关量信号紧急、火警输入接口有源输入电压：DC 5V± 10%输入电流：》7mA一个电梯控制模块能够控制8个楼层，每部电梯可以连接10台电梯控制模块，一个门禁控制器可控制10部楼层数在80层以下的电梯。
电梯控制模块与电梯本身的主控系统电气隔离。
电梯控制模块断电后，自动恢复到电梯原有状态，不影响电梯原来功能的正常使用。
使用环境：温度：-40C ~+70C相对湿度w 95%不凝露外形尺寸：312m M 117mr K 30.5mm执行标准：GA/T 394-2002产品尺寸示意图安装说明：电梯控制器安装在电梯轿厢顶或轿厢操作盘内，其安装方法如下：在安装位置处打4个© 4的安装孔（中心距见外形示意图11）;产品描述：GST-MT6203C弟控读卡头（以下简称读卡头）是门禁系统的识读设备。
读卡式、给使用者带来了极大的方便。
读卡头安装在电梯内部。
技术特征：工作电压：18V,允许范围DC123 电流＜120mA功耗w 读卡距离：〜5CM 读卡反应时间：＜卡片格式：M1卡报警提示时指示灯与蜂鸣器同步闪亮鸣叫可以由母卡设置地址使用环境：温度：-40C ~+70C 相对湿度：＜95%不凝露外形尺寸：115 mm *75 mm *21mm 执行标准：GA/T 394-2002安装说明:读卡头米用预埋安装方式，其安装方法如下：在电梯面板开80*300的槽将读卡头后壳通过M4*6的盘头螺钉固定在安装架上（见图2）将读卡头扣在后壳上，并用M3*6螺钉从读卡头底部固定将安装上读卡头的安装架与读卡窗、电梯面板用4个M4螺母固定在一起。
安装示意图4. 独立式读卡头（Ml）GST-MT6203产品描述：GST-MT6203独立式读卡头（以下简称读卡头）是门禁系统的识读设备。
读电梯自带面板电梯（需配有安装黜）电梯面版开槽80 x 300如傩头曝攵式、给使用者带来了极大的方便。
设备安装在单元的门附近，实现刷卡开门，一个门控板带一个读卡头或者两个读卡头。
技术特征：工作电压：12V,允许范围DC103电流＜120mA I功耗w 2W读卡距离：〜5CM q读卡反应时间：＜、j卡片格式：M1卡；报警提示时指示灯与蜂鸣器同步闪亮鸣叫可以由母卡设置地址使用环境：温度：-40C ~+70C相对湿度：＜95%不凝露------- 1夕卜形尺寸：119 mm *76.8mm *22.6 mm L--------- : ---- 」执行标准：GA/T 394-2002安装说明：读卡头采用壁挂安装方式，其安装方法如下：在安装的相应位置处打60*60的过线孔，用于读卡头与门禁控制器的连接走线。
