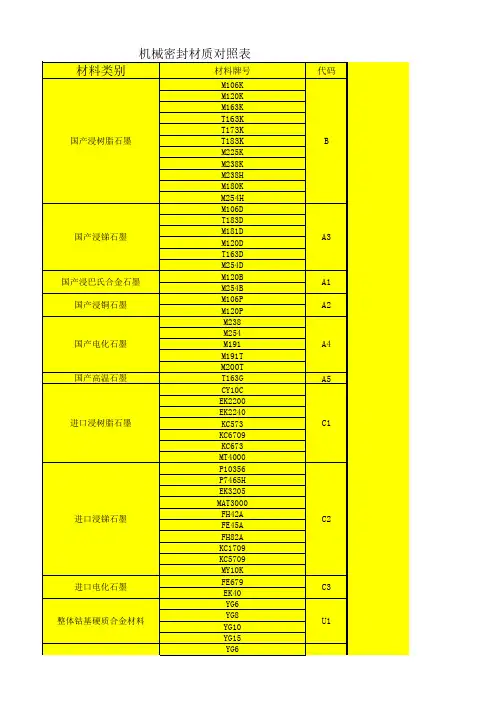

机械密封材质代码表(1)
V2
AFLAS
V3
NBR(丁腈橡胶）
P
HNBR(氢化丁腈)
P1
IIR（丁基橡胶）
B
EPDM(三元乙丙橡胶)
E
四氟材料 全氟醚橡胶
VMQ (硅橡胶)
S
FVMQ(氟硅胶)
S1
CR（氯丁橡胶）
N1
氯醇橡胶
N2
全包覆塑胶
M1
PTFE
T
进口PTFE
T1
PTFE+金属（316或哈氏合金）
Y4
双层PTFE包FKM
G3
321
F
KY704（C4钢，00Cr14Ni14Si4）
G4
Q215A
碳钢 有色金属
Q235A
20#
D
30#
35#
45#
T2（紫铜）
N
H62（黄铜）
N1
ZCuAl10Fe3（ZQAl9-4）(锡青铜）
ZCuSn10P1（ZQSn10-1）（锡青铜） N2
ZQSn6-6-3（锡青铜）
TA2
T1
L2(O态)（纯铝）
T1
ELGILOY
X
1Cr13
2Cr13
3Cr13
E
4Cr13
9Cr18
Q245
D0
30CrMo
35CrMo 38CrMoAl
D1
40Cr
GCr15
D2
65Mn 65钢 60Si2Mn
D3
V
PTFE填玻纤
Y1
PTFE填玻纤+铜
4F材料
PTFE填碳纤+铜（+石墨）
PTFE填铜
PTFE填石墨
机械密封材料和分类编码
机械密封材料和分类编码机械密封的材料和结构特点,必须根据下列分类系统来编码:第一位字母:平衡型(B)或非平衡型(U)第二位字母：单端面(S)；无压的双重密封(即第七版中称“串联密封”)(Ｔ)；或有压的双重密封(即第七版中称“双端面密封”)(D)第三位字母：密封板(即密封压盖)型式(P=普通式，不带节流衬套；T=节流衬套式，设有急冷、泄露液接孔和(或)排液接孔；A=辅助密封装置，型式需加以规定)。
第四位字母：垫(密封环)材料(见表1)第五位字母：端面材料(见表2)举例来说，一种编码为BSTFM的密封，就是一种平衡型的、单端面的、装有带节流衬套的密封板的机械密封，静密封环垫材料为氟橡胶(FKM),动密封环与轴套之间的垫为氟橡胶(FKM),动、静环端面副材料为碳对2型碳化钨。
对上列材料以外的密封材料应当编码为X，并在数据表上明确规定之。
表1 机械密封分类编码的第四位字母第四位字母静密封环垫动密封环与轴套之间的垫E 氟橡胶聚四氟乙烯F 氟橡胶氟橡胶G 聚四氟乙烯聚四氟乙烯H 丁晴橡胶丁晴橡胶I 高氟橡胶(FFKM) 高氟橡胶(FFKM)R 石墨薄片石墨薄片X 按规定按规定Z 蜗形缠绕垫石墨薄片表2 机械密封分类编码的第五位字母第五位字母密封环端面副材料环1 环2L 碳碳化钨-1M 碳碳化钨-2N 碳碳化硅O 碳化钨-2 碳化硅P 碳化硅碳化硅X 按规定按规定表3 机械密封垫和波纹管的温度极限密封垫材料环境温度或泵送温度最低最高(℃) (○F) (℃) (○F)1. 聚四氟乙烯-75 -100 200 4002. 丁晴橡胶-40 -40 120 2503. 氯丁橡胶-20 0 90 2004. 氟橡胶-20 0 200 4005.金属波纹管a6.高氟橡胶-12 10 260 5007. 石墨薄片-240 -400 400b 750b8.玻璃纤维填充的聚四氟乙烯-212 -350 230 4509.云母/石墨-240 -400 700 130010.乙烯丙烯-57 -70 180 350注：a：其最低和最高的环境温度或泵送温度请询问制造厂。

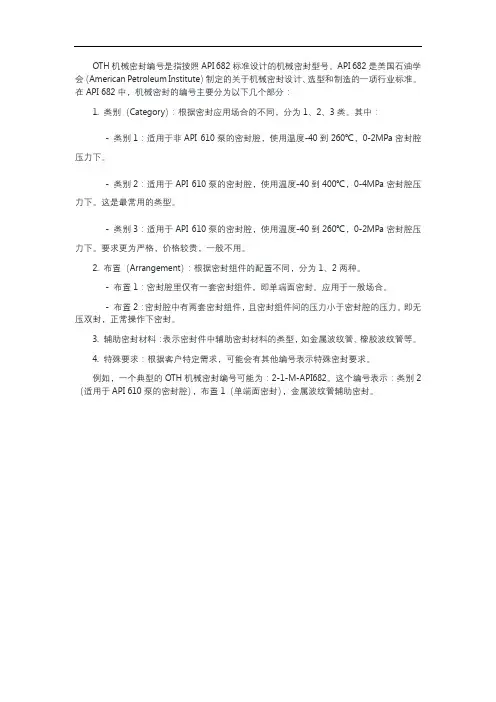

oth 机械密封 编号
OTH机械密封编号是指按照API 682标准设计的机械密封型号。
API 682是美国石油学会（American Petroleum Institute）制定的关于机械密封设计、选型和制造的一项行业标准。
在API 682中，机械密封的编号主要分为以下几个部分：
1. 类别（Category）：根据密封应用场合的不同，分为1、2、3类。
其中：
- 类别1：适用于非API 610泵的密封腔，使用温度-40到260℃，0-2MPa密封腔压力下。
- 类别2：适用于API 610泵的密封腔，使用温度-40到400℃，0-4MPa密封腔压力下。
这是最常用的类型。
- 类别3：适用于API 610泵的密封腔，使用温度-40到260℃，0-2MPa密封腔压力下。
要求更为严格，价格较贵，一般不用。
2. 布置（Arrangement）：根据密封组件的配置不同，分为1、2两种。
- 布置1：密封腔里仅有一套密封组件，即单端面密封。
应用于一般场合。
- 布置2：密封腔中有两套密封组件，且密封组件间的压力小于密封腔的压力。
即无压双封，正常操作下密封。
3. 辅助密封材料：表示密封件中辅助密封材料的类型，如金属波纹管、橡胶波纹管等。
4. 特殊要求：根据客户特定需求，可能会有其他编号表示特殊密封要求。
例如，一个典型的OTH机械密封编号可能为：2-1-M-API682。
这个编号表示：类别2（适用于API 610泵的密封腔），布置1（单端面密封），金属波纹管辅助密封。
标准型机械密封
标准型机械密封标准型机械密封符合标准：API 610/ API 682（API = 美国石油学会）API 标准广泛应用于石化炼油的各个领域。
API 610 和API 682 标准对机械密封产品进行了详细规范。
API 610（第八版）规定了机械密封功能设计和主要部件材料：材料金属部分（除弹簧外）：AISI 316 或等同材料弹簧部分：Hastelloy C金属波纹管：防腐蚀材料（最底耐腐蚀度为51µm p.a.）旋转/静止密封面：整体式、无表面喷涂关于设计参数和材料选择，请参阅下列密封形式及材料代码，符合API 610（第八版）：注1 B = 平衡型U = 非平衡型注2S = 单端面T = 双端面（串联式/ 无压封液型）D = 双端面（加压缓冲液）注3压盖类型P = 平的，无节流套T = 配有节流套，封液系统可收集泄漏出来的介质。
A = 备用/ 辅助密封（要定制）注4辅助密封材料（如要求可另表说明）注5密封面材料（如要求可另表说明）举例说明密封设计结构和材料代号：BSTFO = 平衡型，带节流套单端面机械密封，动态和静态辅助密封（O型圈）采用FKM并且旋转/静止密封面采用碳化钨对碳化硅。
API方案指不同循环方式的密封辅助系统。
最常用的API 方案（610/682）：API 方案01：依靠泵出口和密封腔的压力差实现的泵内部的介质循环。
API 方案11：从泵出口通过节流孔和管路系统到密封腔的介质循环。
API 方案32：外接洁净液体对密封面进行冲洗的循环系统。
API 方案52：无压封液循环系统- 外接储存罐（热虹吸系统/或强迫循环系统）；适用于串联式双端面机械密封。
API 方案53：加压缓冲液循环系统- 外接储存罐（虹吸系统/或强迫循环系统），适用于背对背式双端面机械密封。
API 方案62：外接封液系统（水蒸气，气体，水）型号207A•单端面密封•集装式机械密封易于安装•平衡型•旋转方向任意•多弹簧结构（弹簧受保护）•静止型设计轴径：20-100 mm（也可按英制）Pmax:50 bart:-20°C...+220°C（根据辅助密封材料特性）Vmax:35 m/s207A单端面密封几乎可应用于精炼和石化行业的所有场合，运行温度可达220°C。
油封税收分类编码
油封税收分类编码
油封是一种非常常见的密封材料，它常常用于机械设备，汽车和船舶
等领域。
油封在生产和销售过程中需要进行税收分类编码，以确定其
适用的税率和其他规定。
下面将为您介绍油封税收分类编码的相关信
息和要求。
首先，油封在税收分类编码中属于机械类商品。
根据海关总署发布的《中华人民共和国进口和出口税号编码及税率》标准，油封的税号编
码为8487900000。
这意味着，如果您在中国从国外进口或是向国外
出口油封，您需要按照8487900000这个税号进行报关。
除了税号，进口和出口的油封还需要遵守相应的法律法规和规章制度。
根据中国海关总署公布的《中华人民共和国海关进出口货物申报管理
规定》，进口和出口货物需要清晰说明名称、规格、数量等信息，并
提交相关的证件，以便海关进行申报和核对。
对于出口油封的企业而言，还需要注意国外的相关法律法规。
不同国
家和地区的贸易规定和标准也可能会有所不同，企业需要进行相应的
研究和了解。
除了以上法律法规和规章制度的要求，企业还需要关注油封的质量和
品牌。
选择高品质的油封产品不仅可以提高消费者的满意度，也可以增加产品的竞争力。
综上，油封作为一种常用的机械密封材料，在进口和出口过程中需要进行税收分类编码，在符合相关法律法规和规章制度的前提下，企业还需要关注油封质量和品牌等要素，以提高产品的竞争力。
BGM机械密封材料代号
DIN24960代号
BURGMANN代号
材料名称
博格曼®代号
石墨类
▲A
▲B
B3
B5
B6
C
Buko 03
Buko 1
Buko 02
Buko 34
Buko 41
Buko 22
浸锑碳石墨
合成树脂浸渍碳石墨
合成树脂浸渍碳石墨
合成树脂粘结碳
浸渍炭石墨，用于食品加工
浸锑电化石墨
M106D或M120D
▲M5
M7
TTV
TTE
TTS
TTN
FEP
TTV/T
双层PTFE包覆的氟橡胶
双层PTFE包覆的乙丙橡胶
双层PTFE包覆的硅橡胶
双层PTFE包覆的氯丁橡胶
氯化乙丙烯（FEP）包覆的氟橡胶
双层PTFE包覆的氟橡胶/整体PTFE
其它材料
U1
K/T
全氟橡胶/PTFE
非弹性体
Y1
▲G
▲T
T2
T3
T12
Burasil®
Buka 22镶嵌
Buka 20整体
Buka 20镶嵌
Buka 30整体
Buka 30镶嵌
Buka 24整体
钴基碳化钨
钴基碳化钨
镍基碳化钨
镍基碳化钨
镍铬钼基碳化钨
镍铬钼基碳化钨
常压烧结碳化硅
常压烧结碳化硅
Sic-Si反应粘合碳化硅
Sic-Si反应粘合碳化硅
Sic-C-Si浸硅碳
Sic-C-Si浸硅碳
Statotherm®
T
T2
T3
T12
非石棉密封垫
柔性石墨
oth 机械密封 编号
oth 机械密封编号
摘要：
1.介绍oth机械密封
2.机械密封的编号含义
3.机械密封的分类和特点
4.机械密封的应用领域
5.我国在机械密封技术的发展现状
正文：
oth机械密封是一种在机械设备中广泛应用的密封件，具有优良的密封性能和较长的使用寿命。
机械密封的编号通常由数字和字母组成，其中数字代表密封的尺寸，字母代表密封的材料和结构。
机械密封主要分为接触式和非接触式两大类。
接触式机械密封又可分为径向和轴向两种，非接触式机械密封则主要有磁流体密封和迷宫式密封等。
不同类型的机械密封具有不同的特点，如接触式机械密封密封性能好，但磨损较大；非接触式机械密封则磨损小，但密封性能相对较差。
机械密封广泛应用于各类机械设备中，如泵、压缩机、风机、反应釜等。
它们在保证设备正常运行的同时，还能防止泄漏、减少能源损耗、降低环境污染。
我国在机械密封技术方面已取得了显著的进步。
不仅在传统密封材料和密封结构方面有了突破，还研发出了一批具有自主知识产权的新型密封技术。
API标准的机械密封材料与分类编码
API标准的机械密封材料与分类编码概述API标准是指由美国石油协会（American Petroleum Institute）制定的一系列行业标准，旨在规范化石油和天然气行业的生产和加工过程中的各种设备、技术和工艺。
其中API标准135（API Standard 135）中涉及到机械密封材料的分类编码，以及这些材料的性能和使用范围。
本文将详细介绍API标准135中的机械密封材料分类编码及其应用。
机械密封材料分类编码API标准135对机械密封材料进行了分类编码，这种编码方式被广泛应用于机械密封材料的选择、设计和应用。
按照API标准135的分类编码方式，机械密封材料主要分为5类，每一类下面又有若干个子类。
具体分类如下：一、A类机械密封材料A类机械密封材料是硬质材料，包括如下子类：1. A1类机械密封材料：石墨、石英、陶瓷等。
2. A2类机械密封材料：铝氧化物、氮化硅、碳化硅等。
二、B类机械密封材料B类机械密封材料是弹性材料，包括如下子类：1. B1类机械密封材料：橡胶、聚四氟乙烯等。
2. B2类机械密封材料：铜、铝、钢等。
三、C类机械密封材料C类机械密封材料是复合材料，包括如下子类：1. C1类机械密封材料：铜夹层、铅夹层等。
2. C2类机械密封材料：石墨夹层、陶瓷夹层等。
四、D类机械密封材料D类机械密封材料是涂层材料，包括如下子类：1. D1类机械密封材料：特种涂层、膜压涂层、等离子涂层等。
2. D2类机械密封材料：不锈钢涂层、钴涂层等。
五、E类机械密封材料E类机械密封材料是粘合材料，包括如下子类：1. E1类机械密封材料：硅橡胶胶粘料、聚氨酯胶粘剂等。
2. E2类机械密封材料：环氧树脂胶粘剂、聚酰亚胺薄膜等。
机械密封材料的应用除了分类编码，API标准135还提供了关于机械密封材料应用的指导性建议。
在进行机械密封材料的选择和应用时，需要考虑以下几点：1. 环境条件。
机械密封材料通常会接触各种液体、气体和蒸汽，因此需要选择能够承受环境条件的耐磨、耐腐蚀和耐高温材料。
机械密封常用的材料
机械密封常用的材料机械密封的密封性能和使用寿命，与各零件的材料有关，尤其是端面密封（摩擦副）的材料，辅助密封的材料和弹簧的材料。
一、端面密封摩擦副的材料摩擦副材料有石墨、陶瓷、堆焊硬质合金、碳化钨合金、SiC、填充聚四氟乙烯、锡青铜、钢结硬质合金、不锈钢、酚醛塑料、尼龙等。
常用材料的性质如下：1、石墨石墨的优点是耐腐蚀性和自润滑性好，摩擦系数小，耐热冲击性好并容易加工，缺点是机械强度低，有孔隙。
石墨的这两个缺点可以用浸渍和渗碳的方法改善。
浸渍石墨可分为浸树脂和浸渍金属两种。
浸树脂石墨耐腐蚀性好，但不耐高温（耐温约170~200℃）；浸渍金属石墨高温性好（浸青铜、铝、铅等耐高温可达400~500℃），但耐腐蚀性差。
石墨是使用最广泛的非金属材料，用作中低转速机械密封的动环和高速机械密封的静环。
好的石墨，肉眼看来致密，手指摸上去不大脱粉，不大染黑手指。
2、陶瓷陶瓷的优点是耐腐蚀性好，硬度很高，耐磨性好，缺点是脆性大以及硬度过高而难以加工。
应用较多是氧化铝陶瓷，还有金属陶瓷。
陶瓷多用于腐蚀性介质、中低速的场合。
3、堆焊硬质合金在碳钢、铬钢和铬镍钢的密封面上堆焊硬质合金，优点是硬度高，耐磨性好，耐温性好（500℃以下），耐腐蚀或汽蚀性好，缺点是易产生气孔、夹渣和表面硬度不均匀。
4、碳化钨合金由碳化钨、碳化钛等硬度高、熔点高的金属碳化物，是用加粘结剂粉末冶金的办法，压制烧结成型。
优点是硬度、强度都很高，耐磨、耐高温、耐腐蚀，线膨胀系数低，缺点是性脆，加工困难。
碳化钨是应用最广泛的端面密封副材料，多用作中低转速机械密封的静环，高速机械密封的动环。
二、辅助密封圈的材料对辅助密封材料的要求是弹性好，摩擦系数小，耐磨、耐热和低温性好，抗介质腐蚀、溶解和老化等，此外还要求在压缩后和长期使用中残余变形好。
常用的辅助密封圈材料是橡胶和聚四氟乙烯，此外还有软聚氯乙烯。
1、橡胶橡胶有较好的弹性、缓冲性、吸振性、耐热性、耐腐蚀性。
机封手册编号大全
机封手册编号大全第一章机械密封概述机械密封（Mechanical Seal ）又称端面密封，是旋转轴用动密封。
机械密封性能可靠，泄露量小，使用寿命长，功耗低，毋须经常维修，且能适应于生产过程自动化和高温、低温、高压、真空、高速以及各种强腐蚀性介质、含固体颗粒介质等苛刻工况的密封要求。
一、机械密封的定义及结构机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装臵。
图1-1是常见机械密封的结构。
二、机械密封的工作原理机械密封的工作原理如图1-2所示。
它是靠弹性构件（如弹簧或波纹管，或波纹管及弹簧组合构件）和密封介质的压力在旋转的动环和静环的接触表面（端面）上产生适当的压紧力，使这两个端面紧密贴合，端面间维持一层极薄的液体膜而达到密封的目的。
这层液体膜具有流体动压力与静压力，起着润滑和平衡压力的作用。
当旋转轴9旋转时，通过紧定螺钉10和弹簧2带动动环3旋转。
防转销6固定在静止的压盖4上，防止静环7转动。
当密封端面磨损时，动环3连同动环密封圈8在弹簧2推动下，沿轴向产生微小移动，达到一定的补偿能力，所以称补偿环。
静环不具有补偿能力，所以称非补偿环。
通过不同的结构设计，补偿环可由动环承担，也可由静环承担。
由补偿环、弹性元件和副密封等构成的组件称补偿环组件。
机械密封一般有四个密封部位（通道），如图1-2中所示A 、B 、C 、D 。
A 通道是旋转环与静止环的端面彼此贴合作相对滑动的动密封，它是机械密封装臵中的主密封，也是决定机械密封性能和寿命的关键。
因此，对密封端面的加工要求很高，同时为了使密封端面间保持必要的润滑液膜，必须严格控制端面上的单位面积压力，压力过大，不易形成稳定的润滑液膜，会加速端面的磨损；压力过小，泄漏量增加。
所以，要获得良好的密封性能又有足够寿命，一定要保证端面单位面积压力值在最适当的范围。
B 处为静环7与压盖4端面之间的密封；C 处为动环3与轴（或轴套）9配合面之间的密封，因能随补偿环轴向移动并起密封作用，所以又称副密封；D 处为压盖与泵壳端面之间的密封。
机械密封的材料
机封的材料——结构件
• • • • •
8-1Cr18Ni9Ti : 3-0Cr17Ni12Mo2(316) : 2-2Cr13：线膨胀系数小、不耐腐蚀 1- Hastalloy C：耐腐蚀 4- 4J42、4J43：不耐腐蚀、定膨胀合金
2012-7-30
4
克隆机封常用材质代号
• 环片、环座材质组合 • 160 ℃ ：W8、U8、O8、S8 、W3、U3、O3、 S3 、S2 • 200 ℃ ：W2、U2、O2、 T2 • 400 ℃ ：W4、U4、O4、T4 • 波纹管组件材质 • 260 ℃：6、1 • 370 ℃：5、9
2012-7-30 5
常用国产橡胶圈材质
• • • • • • • 丁腈橡胶，耐油，-40~120℃ 乙丙橡胶，耐放射性、耐碱，-50~150℃ 氟橡胶，耐油、耐温、耐腐蚀，-18~206℃ 硅橡胶，耐寒、耐热-65~230℃ 氯丁橡胶，耐放射性，-40~149℃ 氯醇橡胶，耐油、耐氟里昂，-40~135℃ ※包覆类胶圈：
2012-7-30 1
机械密封的材料——端面
• S浸呋喃树脂石墨 ：耐酸碱温 、适用温度小于 160℃ • C浸铜石墨 :耐高温、适用温度小于400℃ • T浸锑石墨 ：耐高温、适用温度小于450℃ • G反应烧结碳化硅：耐高温、腐蚀、适用温度小 于1000℃ • O常压烧结碳化硅 ：耐高温、腐蚀、适用温度 小于1000℃ • U镍基硬质合金 ：耐高温、耐酸、适用温度小 于400℃ • W钴基硬质合金 ：耐高温、耐碱、适用温度小 于400℃ 2012-7-30
2
机械密封的材料——弹性元件
• 8-1Cr18Ni9Ti——中等腐蚀、适用温度小 于260℃ • 6- 00Cr17Ni14Mo2(316L)——中等腐蚀、 适用温度小于260℃ • 1 -Hastalloy C——强腐蚀、适用温度小于 260℃ • 5-AM350——不耐蚀、适用温度小于 350℃ • 9- Inconel718(GH4169)——中等腐蚀 、 适用温度小于350℃
机械密封的材料
知识点五机械密封的材料机械密封的摩擦副（密封副）主要由动、静环组成，它要求具有耐磨、耐腐蚀、机械强度高、良好的耐热性、气密性好、易加工等优点，其材质常用的如下。
1. 硬质合金硬质合金简称WC。
硬质合金是含有钴、铬和钛的一类合金，其中钴是一种粘合剂，钻的含量越高材料的强度就越低。
牌号有：YG-6，硬度为89.5HRA；YG-8，硬度为89HRA；YG-15,?更度为87HRA。
硬质合金有很高的硬度，它的硬度是高速钢的20倍，耐髙温、线胀系数小、摩擦因数低和组对性能好，是机械密封不可缺少的材料。
2. 合金钢、高硅铁合金钢经过热处理后，硬度和耐磨性大大增高，加工制造比较容易，成本比较低，常用的材料有3013、4Crl3、9Crl8、W18&4V。
高硅铁是含碳10%〜17%的硅铁合金，它是一种优良的耐酸材料，对硫酸、硝酸、有机酸等介质有良好的耐腐蚀性，但不耐强碱、盐酸，硬度45〜50HRC。
3. 碳化硅（SiC)材料碳化硅（SiC)是国际上目前最先进的材料，它的减摩性能特别好，摩擦因数小，硬度高，一般与硬质合金组对。
4. 石墨材料①碳石墨，代号M121、耐温3501。
②浸环氧树脂，代号有M106H、M120N、M220N，使用温度200°C。
③浸呋喃树脂，代号有M106K、M120K，使用温度200X：。
④碳石墨浸铝，代号有M232L,使用温度400X：；还有浸锑、浸银、浸铜等。
石墨是在石油炭黑、油烟炭黑中加入焦油、沥青等混合经粉碎压制成坯、经高温焙烧2400〜2800X：而成。
在高温焙烧时出现10%〜30%气孔，所以要浸渍一些材料。
碳石墨材料是用处最大的摩擦副组对材料，其特点是：有良好的自润滑性、耐腐蚀性、耐高温、组对性能好、易加工、摩擦因数小。
碳石墨、烧石墨、热解石墨这三种材料都有较好的减摩性、自润滑性，是机械密封主要用到的石墨材料。
它一般与硬材料组对，如硬质合金、碳化硅-耐腐蚀性能好，耐温好、线胀系数低、组对性能好、易加工。
密封圈的hs编码
一元二次不等式的解法【教学过程】一、新知初探1．一元二次不等式的概念一般地，形如ax2＋bx＋c＞0的不等式称为一元二次不等式，其中a，b，c是常数，而且a≠0．2．一元二次不等式的一般形式（1）ax2＋bx＋c＞0（a≠0）．（2）ax2＋bx＋c≥0（a≠0）．（3）ax2＋bx＋c＜0（a≠0）．（4）ax2＋bx＋c≤0（a≠0）．思考2：不等式x2－y2>0是一元二次不等式吗？提示：此不等式含有两个变量，根据一元二次不等式的定义，可知不是一元二次不等式．3．一元二次不等式的解与解集使一元二次不等式成立的未知数的值，叫做这个一元二次不等式的解，其解的集合，称为这个一元二次不等式的解集．思考：类比“方程x2＝1的解集是{1，－1}，解集中的每一个元素均可使等式成立”．不等式x2>1的解集及其含义是什么？提示：不等式x2>1的解集为{x|x<－1或x>1}，该集合中每一个元素都是不等式的解，即不等式的每一个解均使不等式成立．＋c （a ＞0）的图像思考：若一元二次不等式ax 2＋x －1>0的解集为R ，则实数a 应满足什么条件？ 提示：结合二次函数图像可知，若一元二次不等式ax 2＋x －1>0的解集为R ，则⎩⎨⎧a >0，1＋4a <0，解得a ∈∅，所以不存在a 使不等式ax 2＋x －1>0的解集为R ． 二、初试身手1．不等式3x 2－2x ＋1＞0的解集为（ ）A ．⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪ －1＜x ＜13B ．⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪13＜x ＜1 C ．∅ D ．R答案：D解析：因为Δ＝（－2）2－4×3×1＝4－12＝－8＜0，所以不等式3x 2－2x ＋1＞0的解集为R ．2．不等式－3x 2＋5x －4>0的解集为________． 答案：∅解析：原不等式变形为3x 2－5x ＋4<0．因为Δ＝（－5）2－4×3×4＝－23<0，所以3x 2－5x ＋4＝0无解．由函数y ＝3x 2－5x ＋4的图像可知，3x 2－5x ＋4<0的解集为∅． 三、合作探究类型1：一元二次不等式的解法 例1：解下列不等式： （1）2x 2＋7x ＋3>0；（2）－4x 2＋18x －814≥0； （3）－2x 2＋3x －2<0．解：（1）因为Δ＝72－4×2×3＝25>0，所以方程2x 2＋7x ＋3＝0有两个不等实根x 1＝－3，x 2＝－12．又二次函数y ＝2x 2＋7x ＋3的图像开口向上，所以原不等式的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪x >－12或x <－3． （2）原不等式可化为⎝ ⎛⎭⎪⎫2x －922≤0，所以原不等式的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪x ＝94．（3）原不等式可化为2x 2－3x ＋2>0，因为Δ＝9－4×2×2＝－7<0，所以方程2x 2－3x ＋2＝0无实根，又二次函数y ＝2x 2－3x ＋2的图像开口向上，所以原不等式的解集为R ．规律方法解不含参数的一元二次不等式的一般步骤1．化标准．通过对不等式的变形，使不等式右侧为0，使二次项系数为正． 2．判别式．对不等式左侧因式分解，若不易分解，则计算对应方程的判别式． 3．求实根．求出相应的一元二次方程的根或根据判别式说明方程有无实根． 4．画草图．根据一元二次方程根的情况画出对应的二次函数的草图． 5．写解集．根据图像写出不等式的解集． 跟踪训练1．解下列不等式．（1）2x 2－3x －2>0；（2）x 2－4x ＋4>0； （3）－x 2＋2x －3<0；（4）－3x 2＋5x －2>0．解：（1）∵Δ>0，方程2x 2－3x －2＝0的根是x 1＝－12，x 2＝2，∴不等式2x 2－3x －2>0的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪x <－12或x >2． （2）∵Δ＝0，方程x 2－4x ＋4＝0的根是x 1＝x 2＝2， ∴不等式x 2－4x ＋4>0的解集为{}x |x ≠2． （3）原不等式可化为x 2－2x ＋3>0， 由于Δ<0，方程x 2－2x ＋3＝0无解， ∴不等式－x 2＋2x －3<0的解集为R ． （4）原不等式可化为3x 2－5x ＋2<0，由于Δ>0，方程3x 2－5x ＋2＝0的两根为x 1＝23，x 2＝1， ∴不等式－3x 2＋5x －2>0的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪23<x <1． 类型2：含参数的一元二次不等式的解法 例2：解关于x 的不等式ax 2－（a ＋1）x ＋1<0．思路点拨：①对于二次项的系数a 是否分a ＝0，a <0，a >0三类进行讨论？②当a ≠0时，是否还要比较两根的大小？解：当a ＝0时，原不等式可化为x >1．当a ≠0时，原不等式可化为（ax －1）（x －1）<0．当a <0时，不等式可化为⎝ ⎛⎭⎪⎫x －1a （x －1）>0，∵1a <1，∴x <1a 或x >1．当a >0时，原不等式可化为⎝ ⎛⎭⎪⎫x －1a （x －1）<0．若1a <1，即a >1，则1a <x <1； 若1a ＝1，即a ＝1，则x ∈∅； 若1a >1，即0<a <1，则1<x <1a ．综上所述，当a <0时，原不等式的解集为x ⎪⎪⎪x <1a 或x >1；当a ＝0时，原不等式的解集为{x |x >1}；当0<a <1时，原不等式的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪1<x <1a ；当a ＝1时，原不等式的解集为∅；当a >1时，原不等式的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪1a <x <1．规律方法解含参数的一元二次不等式的一般步骤提醒：对参数分类讨论的每一种情况是相互独立的一元二次不等式的解集，不能合并． 跟踪训练2．解关于x 的不等式：ax 2－2≥2x －ax （a <0）． 解：原不等式移项得ax 2＋（a －2）x －2≥0， 化简为（x ＋1）（ax －2）≥0．∵a <0，∴（x ＋1）⎝ ⎛⎭⎪⎫x －2a ≤0．当－2<a <0时，2a ≤x ≤－1；当a ＝－2时，x ＝－1；当a <－2时，－1≤x ≤2a ． 综上所述， 当－2<a <0时，解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪2a ≤x ≤－1； 当a ＝－2时，解集为{x |x ＝－1}；当a <－2时，解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪－1≤x ≤2a ． 类型3：三个“二次”的关系 探究问题1．利用函数y ＝x 2－2x －3的图像说明当y >0、y <0、y ＝0时x 的取值集合分别是什么？这说明二次函数与二次方程、二次不等式有何关系？提示：y ＝x 2－2x －3的图像如图所示．函数y ＝x 2－2x －3的值满足y >0时自变量x 组成的集合，亦即二次函数y ＝x 2－2x －3的图像在x 轴上方时点的横坐标x 的集合{x |x <－1或x >3}；同理，满足y <0时x 的取值集合为{x |－1<x <3}，满足y ＝0时x 的取值集合，亦即y ＝x 2－2x －3图像与x 轴交点横坐标组成的集合{－1，3}．这说明：方程ax 2＋bx ＋c ＝0（a ≠0）和不等式ax 2＋bx ＋c >0（a >0）或ax 2＋bx ＋c <0（a >0）是函数y ＝ax 2＋bx ＋c （a ≠0）的一种特殊情况，它们之间是一种包含关系，也就是当y ＝0时，函数y ＝ax 2＋bx ＋c （a ≠0）就转化为方程，当y >0或y <0时，就转化为一元二次不等式．2．方程x 2－2x －3＝0与不等式x 2－2x －3>0的解集分别是什么？观察结果你发现什么问题？这又说明什么？提示：方程x 2－2x －3＝0的解集为{－1，3}．不等式x 2－2x －3>0的解集为{x |x <－1或x >3}，观察发现不等式x 2－2x －3>0解集的端点值恰好是方程x 2－2x －3＝0的根．3．设一元二次不等式ax 2＋bx ＋c >0（a >0）和ax 2＋bx ＋c <0（a >0）的解集分别为{x |x <x 1或x >x 2}，{x |x 1<x <x 2}（x 1<x 2），则x 1＋x 2，x 1x 2为何值？提示：一元二次不等式ax 2＋bx ＋c >0（a >0）和ax 2＋bx ＋c <0（a >0）的解集分别为{x |x <x 1或x >x 2}，{x |x 1<x <x 2}（x 1<x 2），则⎩⎪⎨⎪⎧x 1＋x 2＝－ba，x 1x 2＝ca ，即不等式的解集的端点值是相应方程的根．例3：已知关于x 的不等式ax 2＋bx ＋c >0的解集为{x |2<x <3}，求关于x 的不等式cx 2＋bx ＋a <0的解集．思路点拨：解：法一：由不等式ax 2＋bx ＋c >0的解集为{x |2<x <3}可知a <0，且2和3是方程ax 2＋bx＋c ＝0的两根，由根与系数的关系可知b a ＝－5，c a ＝6．由a <0知c <0，b c ＝－56，故不等式cx 2＋bx ＋a <0，即x 2＋b c x ＋a c >0，即x 2－56x ＋16>0，解得x <13或x >12，所以不等式cx 2＋bx ＋a <0的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪x ＜13或x ＞12． 法二：由不等式ax 2＋bx ＋c >0的解集为{x |2<x <3}可知，a <0，且2和3是方程ax 2＋bx ＋c ＝0的两根，所以ax 2＋bx ＋c ＝a （x －2）（x －3）＝ax 2－5ax ＋6a ⇒b ＝－5a ，c ＝6a ，故不等式cx 2＋bx ＋a <0，即6ax 2－5ax ＋a <0⇒6a ⎝ ⎛⎭⎪⎫x －13⎝ ⎛⎭⎪⎫x －12<0，故原不等式的解集为⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪x ＜13或x ＞12．母题探究1．（变结论）本例中的条件不变，求关于x 的不等式cx 2－bx ＋a >0的解集．解：由根与系数的关系知b a ＝－5，ca ＝6且a <0．∴c <0，b c ＝－56，故不等式cx 2－bx ＋a >0，即x 2－b c x ＋a c <0，即x 2＋56x ＋16<0．解得⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪－12<x <－13． 2．（变条件）若将本例中的条件“关于x 的不等式ax 2＋bx ＋c >0的解集为{x |2<x <3}”变为“关于x 的不等式ax 2＋bx ＋c ≥0的解集是⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫x ⎪⎪⎪－13≤x ≤2”．求不等式cx 2＋bx ＋a <0的解集． 解：由ax 2＋bx ＋c ≥0的解集为⎩⎨⎧x ⎪⎪⎪⎭⎬⎫－13≤x ≤2知a ＜0．又⎝ ⎛⎭⎪⎫－13×2＝c a ＜0，则c ＞0．又－13，2为方程ax 2＋bx ＋c ＝0的两个根，∴－b a ＝53，∴b a ＝－53． 又c a ＝－23，∴b ＝－53a ，c ＝－23a ，∴不等式变为⎝ ⎛⎭⎪⎫－23a x 2＋⎝ ⎛⎭⎪⎫－53a x ＋a ＜0，即2ax 2＋5ax －3a ＞0．又∵a ＜0，∴2x 2＋5x －3＜0，所求不等式的解集为⎩⎨⎧x ⎪⎪⎪⎭⎬⎫－3＜x ＜12． 规律方法已知以a ，b ，c 为参数的不等式如ax 2＋bx ＋c ＞0的解集，求解其他不等式的解集时，一般遵循：1．根据解集来判断二次项系数的符号；2．根据根与系数的关系把b ，c 用a 表示出来并代入所要解的不等式； 3．约去a ，将不等式化为具体的一元二次不等式求解． 四、课堂小结1．解一元二次不等式的常见方法（1）图像法：由一元二次方程、一元二次不等式及二次函数的关系，可以得到解一元二次不等式的一般步骤：①化不等式为标准形式：ax 2＋bx ＋c ＞0（a ＞0）或ax 2＋bx ＋c ＜0（a ＞0）； ②求方程ax 2＋bx ＋c ＝0（a ＞0）的根，并画出对应函数y ＝ax 2＋bx ＋c 图像的简图； ③由图像得出不等式的解集．（2）代数法：将所给不等式化为一般式后借助分解因式或配方求解． 当m <n 时，若（x －m ）（x －n ）＞0，则可得{x |x ＞n 或x ＜m }； 若（x －m ）（x －n ）＜0，则可得{x |m ＜x ＜n }． 有口诀如下：大于取两边，小于取中间． 2．含参数的一元二次型的不等式在解含参数的一元二次型的不等式时，往往要对参数进行分类讨论，为了做到分类“不重不漏”，讨论需从如下三个方面进行考虑：（1）关于不等式类型的讨论：二次项系数a ＞0，a ＜0，a ＝0．（2）关于不等式对应的方程根的讨论：两根（Δ>0），一根（Δ＝0），无根（Δ<0）． （3）关于不等式对应的方程根的大小的讨论：x 1＞x 2，x 1＝x 2，x 1＜x 2． 3．由一元二次不等式的解集可以逆推二次函数的开口及与x 轴的交点坐标．五、当堂达标1．思考辨析（1）mx2－5x<0是一元二次不等式．（）（2）若a>0，则一元二次不等式ax2＋1>0无解．（）（3）若一元二次方程ax2＋bx＋c＝0的两根为x1，x2（x1<x2），则一元二次不等式ax2＋bx ＋c<0的解集为{x|x1<x<x2}．（）（4）若|x|＞c的解集为R，则c≤0．（）提示：（1）错误．当m＝0时，是一元一次不等式；当m≠0时，是一元二次不等式．（2）错误．因为a>0，所以不等式ax2＋1>0恒成立，即原不等式的解集为R．（3）错误．当a>0时，ax2＋bx＋c<0的解集为{x|x1<x<x2}，否则不成立．（4）显然c＝0不成立，错误．答案：（1）×（2）×（3）×（4）×2．解下列不等式：（1）x（7－x）≥12；（2）x2>2（x－1）．解：（1）原不等式可化为x2－7x＋12≤0，因为方程x2－7x＋12＝0的两根为x1＝3，x2＝4所以原不等式的解集为{x|3≤x≤4}．（2）原不等式可以化为x2－2x＋2>0，因为判别式Δ＝4－8＝－4<0，方程x2－2x＋2＝0无实根，而抛物线y＝x2－2x＋2的图像开口向上，所以原不等式的解集为R．。
机械密封中英对照表
机械密封中英对照表John Crane 代码安排1.secondary sealing element 辅助密封, 一般指是橡胶材料2.primary ring 动环3.hardware 结构件4.mating ring 静环5.mechanical loading device 一般是指弹簧的材料Burgmann seals 代码编排1.Type 密封类型2.direction of the spring 弹簧旋向(RH-右旋,LH-左旋)3.type of seat 静环形式(例如G9,G6,G60...)bination of material 材料组合a.rotary ring (primary ring )b.stationary ring (mating ring ) 静环c.secondary mech.seals 辅助密封一般指橡胶d.springe.other l partsRoten seals 代码安排RO: roten 产家自己设计的尺寸; UN:产品尺寸符合德国components code 材料代码1. spring2. shaft gasket 轴套3. rotary ring4. stationary ring5. stationary gasket 静环垫圈介绍常有的橡胶材料1.丁晴橡胶NBR--Nitrile butadiene rubber2.乙丙橡胶EPR/EPDM--ethylene propylene rubber3.氟橡胶FPM/FKM--fluoroelastomer4.硅橡胶MVQ--silicon rubber5.氯丁橡胶CR--neoprene/chloroprene rubber6.氢化丁晴HNBR--hydrogen NBR7.全氟橡胶Kalrez / FFKM --perfluorocarbon rubber介绍四氟类材料1.纯聚四氟乙烯PTFE--polytetrafluoroethylene (Teflon和TEF也可以表达)2.四氟填充玻璃纤维glassfibre filled PTFE3.四氟填充碳纤维carbonfibre filled PTFE4.四氟包覆氟橡胶FPM coated PTFE5.四氟包覆乙丙橡胶EPDM coated PTFE6.四氟包覆硅橡胶MVQ coated PTFE7.柔性石墨fexible graphite, 像比较有名的是GRAFOIL?? fexible graphite介绍国外客户常要的碳化硅(silicon carbide)材料1.无压烧结碳化硅sintered pressureless bonded sic (S-SIC)2.无压烧结碳化硅镶装shrink-fitted /inserted S-SIC3.反应烧结碳化硅sintered reaction bonded sic (R-SIC)4.反应烧结碳化硅镶装shrink-fitted /inserted R-SIC5.表面硅化石墨surface silicated sic常用氧化铝材料:1.含99%白色氧化铝.99% AL2O32.含95%白色氧化铝.95% AL2O33.金属陶瓷cermet石墨材料:1.浸锑石墨antimony filled carbon2.浸巴氏合金石墨carbon-graphite impregnated babbit3.浸呋喃树脂石墨carbon-graphite impregnated Furan resin4.浸环氧树脂石墨carbon-graphite impregnated Epoxy resin5.浸酚醛树脂石墨carbon-graphite Phenol Aldehyde resin6.热压石墨,hot pressing carbon graphitestainless steel (S.S)--不锈钢--(国外客户经常需要的牌号是304,316,316L)Ni-resist iron = cast iron--高镍铸铁，现在客人对这个材料需要的比较多Hast. alloy--合氏合金AM350--沉淀硬化不锈钢brass--黄铜CDMCu--双相钢（用在铸件上比较多）械密封各个类型的英文表达方式，我这里列出了34个机械密封分类术语...1.机械端面密封-mechanical face seal2.流体动压式机械密封-hydrodynamic mechanical seal3.切向作用流体动压式机械密封-tangential acting hydrodynamic mechanical seal4.径向作用流体动压式机械密封-radial acting hydrodynamic mechanical seal5.流体静压式机械密封-hydrostatic mechanical seal6.外加压流体静压式机械密封-outside pressurized hydrostatic mechanical seal7.自加压流体静压式机械密封-self pressurized hydrostatic mechanical seal8.非接触式密封-non contacting (free contacting) mechanical seal9.内装式机械密封-internally mounted mechanical seal10.外装式机械密封-externally mounted mechanical seal11.弹簧内置式机械密封-mechanical seal with inside mounted spring12.弹簧外置式机械密封-mechanical seal with outside mounted spring13.背面高压式机械密封-mecanical seal with high back pressure14.背面低压式机械密封-mechanical seal with low back pressure15.内流式机械密封-mechanical seal with inward leakage16.外流式机械密封-mechanical seal with outward leakage17.弹簧旋转式机械密封-spring rotating mechanical seal18.弹簧静止式机械密封-spring standing mechanical seal19.单弹簧式机械密封-single-spring mechanical seal20.多弹簧式机械密封-multiple-spring mechanical seal21.非平衡式机械密封-unbalanced mechanical seal22.平衡式机械密封-balanced mechanical seal23.单端面机械密封-single mechanical seal24.双端面机械密封-double mechanical seal25.轴向双端机械密封-axial double mechanical seal26.径向双端面机械密封-radial double mechanical seal27.串联机械密封-tandem mechanical seal28.橡胶波纹管机械密封-rubber-bellows mechanical seal29.聚四氟乙烯波纹管机械密封-PTFE-bellows mechanical seal30.金属波纹管机械密封-l bellows mechanical seal31.焊接金属波纹管机械密封-welded l bellows mechanical seal32.压力成型金属波纹管机械密封-formed l bellows mechanical seal33.带浮动间隔环的机械密封-mechanical seal with floating intermediate ring34.磁力机械密封-magnetic mechanical seal。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械密封材料和分类编码
机械密封的材料和结构特点,必须根据下列分类系统来编码:
第一位字母:平衡型(B)或非平衡型(U)
第二位字母：单端面(S)；无压的双重密封(即第七版中称“串联密封”)(Ｔ)；或有压的双重密封(即第七版中称“双端面密封”)(D)
第三位字母：密封板(即密封压盖)型式(P=普通式，不带节流衬套；T=节流衬套式，设有急冷、泄露液接孔和(或)排液接孔；A=辅助密封装置，型式需加以规定)。
第四位字母：垫(密封环)材料(见表1)
第五位字母：端面材料(见表2)
举例来说，一种编码为BSTFM的密封，就是一种平衡型的、单端面的、装有带节流衬套的密封板的机械密封，静密封环垫材料为氟橡胶(FKM),动密封环与轴套之间的垫为氟橡胶(FKM),动、静环端面副材料为碳对2型碳化钨。
对上列材料以外的密封材料应当编码为X，并在数据表上明确规定之。
表1 机械密封分类编码的第四位字母
第四位字母静密封环垫动密封环与轴套之间的垫
E 氟橡胶聚四氟乙烯
F 氟橡胶氟橡胶
G 聚四氟乙烯聚四氟乙烯
H 丁晴橡胶丁晴橡胶
I 高氟橡胶(FFKM) 高氟橡胶(FFKM)
R 石墨薄片石墨薄片
X 按规定按规定
Z 蜗形缠绕垫石墨薄片
表2 机械密封分类编码的第五位字母
第五位字母密封环端面副材料
环1 环2
L 碳碳化钨-1
M 碳碳化钨-2
N 碳碳化硅
O 碳化钨-2 碳化硅
P 碳化硅碳化硅
X 按规定按规定
表3 机械密封垫和波纹管的温度极限
密封垫材料环境温度或泵送温度
最低最高
(℃) (○F) (℃) (○F)
1. 聚四氟乙烯-75 -100 200 400
2. 丁晴橡胶-40 -40 120 250
3. 氯丁橡胶-20 0 90 200
4. 氟橡胶-20 0 200 400
5.金属波纹管a
6.高氟橡胶-12 10 260 500
7. 石墨薄片-240 -400 400b 750b
8.玻璃纤维填充的聚四氟乙烯-212 -350 230 450
9.云母/石墨-240 -400 700 1300
10.乙烯丙烯-57 -70 180 350
注：a：其最低和最高的环境温度或泵送温度请询问制造厂。
b：对于非氧化性大气，最高温度是870℃(1600○F)；
询问制造厂。
摄氏温度(℃)与华氏温度(○F)的计算公式：
摄氏温度(℃)＝（华氏温度-32）×5／9
华氏温度(○F)＝摄氏温度×9／5-32
机械密封的注解:
1. 除非另有规定,采用多弹簧密封的弹簧材料必须采用Hastelloy C(哈氏C)。
单弹簧密封的弹簧材料必须采用奥氏体不锈钢(AISI标准型316或同等材料)。
其它金属零件也必须采用奥氏体不锈钢(AISI标准型316或同等材料)或适合于使用条件下的其它耐腐蚀材料，但对金属波纹管除外，如果采用金属波纹管，其材料必须由密封制造厂根据使用条件推荐。
金属波纹管的腐蚀速率应低于每年50μm(2mils，密耳)。
2. 除非另有规定，密封板(即密封压盖)与密封室之间的密封应当采用氟橡胶的O形圈，其使用温度低于150℃。
如果温度超过150℃以上或如果有规定，必须采用石墨填充的奥氏体不锈钢蜗形缠绕垫。
此蜗形垫必须能够承受泵送液体的全温(即未采取冷却降温的)。
3. 金属密封环不应当采取喷镀覆盖层来代替一体化的密封端面。
4. 如果泵送温度超过175℃时，泵制造厂和密封制造厂应当共同磋商对密封端面采取冷却冲洗液或对一头不通的密封室采用不断保持流通的冷却水室。
5. 机械密封垫(密封垫)的温度极限应按表3的规定。
