卫生间局部等电位联结做法推荐中建八局青岛公司二○一五年十一月近日，频频曝出住宅楼电热水器漏电惨案，可见住宅楼的安全用电关系到千家万户的大事，采用总等电位联接和局部等电位联接是很重要的措施。
而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。
在洗浴时人体皮肤完全湿透，人体阻抗下降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。
这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。
这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。
在《住宅设计规范》中就明确规定，卫生间宜作局部等电位联结，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了除采取总等电位联结外，尚应进行辅助等电位联结的规定，我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。
卫生间局部等电位联结示例 (1)卫生间局部等电位联结细部做法 (2)卫生间局部等电位联结应注意的问题 (3)做法示例基本要求卫生间局部等电位联结示例图1图2图3图41.局部等电位连接应包括卫生间内金属给、排水管道、金属管道、金属浴盆、金属采暖管、电源PE 线以及地面墙面内钢筋网，可不包括金属地漏、扶手、浴巾架、浴帘杆、肥皂盒等孤立之物。
2.卫生间地面内钢筋网宜与LEB 端子箱连接；当墙为混凝土墙时，墙内钢筋网也宜与LEB端子箱连接。
3.当卫生间设有电气设备（含电源插座）时，此区域内电源PE 线应与LEB 端子箱连接。
4.图中LEB 线均采用BV-1*4mm²铜线在地面内或墙内穿塑料管暗敷。
卫生间局部等电位联结深层解析(干货)
卫生间局部等电位联结深层解析（干货）等电位的含义也就是“将设备等外壳或金属部分与地线联结”。
一般用于配电室内作重复接地用,也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。
等电位联结端子箱适用于一般工业与民用建筑物电气装置，回防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。
设备防瞬态过电压及干扰等。
等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，煤气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的答等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。
一、卫生间局部等电位联结的重要性如今卫生间承载的功能越来越多，各类电器进入卫生间也给用电安全带来隐患。
人体洗浴时人体阻抗会降低，且浴室内有各种用电器具。
2011版《住宅设计规范》也对卫生间的电气设计给予高度重视。
明确规定住宅卫生间必须安装“等电位”。
在卫生间内作“局部等电位联结”，可使卫生间处于同一电位，有助于减少电位差，防止出现危险的接触电压。
由此可见，“等电位”就好比是消火栓，也好比是汽车中的安全气囊，其安全性和重要性不可忽视。
等电位与接地是两个不同的概念，PE线是接地，LEB线接的也可以是地，也可以不是地，只要让卫生间处于同一电位即可。
卫生间插座内的PE线可能会带上危险电位，这时就通过LEB（局部等电位）对该电位进行钳制，故LEB线并非是PE支线。
二、等电位联结的分类（1）总等电位联结总等电位联结是将建筑物电气装置外露导电部分与装置外导电部分电位基本相等的连接。
通过进线配电箱近旁的总等电位联结端子板（接地母排）将下列导电部分互相连通：1）进线配电箱的PE（PEN）母排；2）金属管道如给排水、热力、煤气等干管；3）建筑物金属结构；4）建筑物接地装置。
建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板间应互相连通。

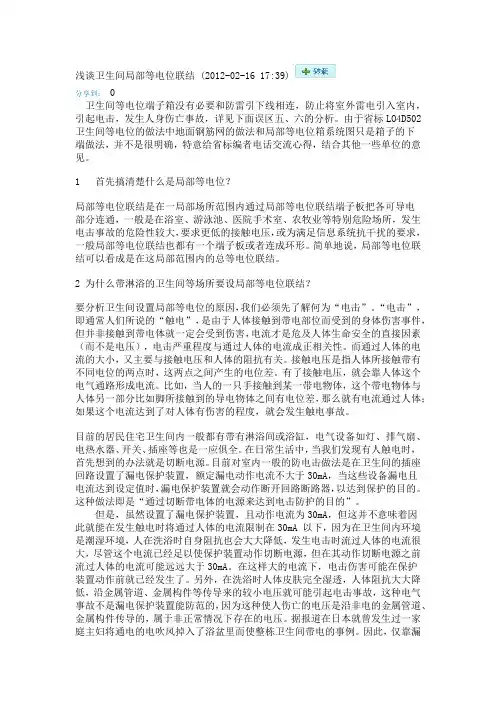

浅谈卫生间局部等电位联结
浅谈卫生间局部等电位联结 (2012-02-16 17:39)分享到： 0卫生间等电位端子箱没有必要和防雷引下线相连，防止将室外雷电引入室内，引起电击，发生人身伤亡事故，详见下面误区五、六的分析。
由于省标LO4D502卫生间等电位的做法中地面钢筋网的做法和局部等电位箱系统图只是箱子的下端做法，并不是很明确，特意给省标编者电话交流心得，结合其他一些单位的意见。
1 首先搞清楚什么是局部等电位？局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求，一般局部等电位联结也都有一个端子板或者连成环形。
简单地说，局部等电位联结可以看成是在这局部范围内的总等电位联结。
2 为什么带淋浴的卫生间等场所要设局部等电位联结？要分析卫生间设置局部等电位的原因，我们必须先了解何为“电击”。
“电击”，即通常人们所说的“触电”，是由于人体接触到带电部位而受到的身体伤害事件，但并非接触到带电体就一定会受到伤害，电流才是危及人体生命安全的直接因素（而不是电压），电击严重程度与通过人体的电流成正相关性。
而通过人体的电流的大小，又主要与接触电压和人体的阻抗有关。
接触电压是指人体所接触带有不同电位的两点时，这两点之间产生的电位差。
有了接触电压，就会靠人体这个电气通路形成电流。
比如，当人的一只手接触到某一带电物体，这个带电物体与人体另一部分比如脚所接触到的导电物体之间有电位差，那么就有电流通过人体；如果这个电流达到了对人体有伤害的程度，就会发生触电事故。
目前的居民住宅卫生间内一般都有带有淋浴间或浴缸，电气设备如灯、排气扇、电热水器、开关、插座等也是一应俱全。
在日常生活中，当我们发现有人触电时，首先想到的办法就是切断电源。
目前对室内一般的防电击做法是在卫生间的插座回路设置了漏电保护装置，额定漏电动作电流不大于30mA，当这些设备漏电且电流达到设定值时，漏电保护装置就会动作断开回路断路器，以达到保护的目的。
卫生间等电位是联结到什么地方的 为什么
卫生间等电位是联结到什么地方的为什么
卫生间等电位属于局部等电位，就是把卫生间地板，墙面，楼板等的金属构架连接起来，让它们的电位相等，然后连接到等电位端子。
我们所使用的金属设备或者金属物件的金属外壳也连接到等电位端子。
当发生漏电的时候，我们就处在一个电位相同的局部，没有了电位差就不会产生电压，所以就不会触电。
光有局部等电位还不行，还要有总等电位。
总等电位和局部等电位相连，跟整栋楼房的金属构架相连，最后在楼房基础接地，跟大地同等电位。
因为我们指定大地为零电位，等电位端子的电位和大地的电位相等，当发生漏电时，电流全部流入大地，所以人体不会触电。
等电位和地线的作用相似。
但是等电位的功能更加强大，当发生雷击时，可以迅速把雷电引入大地，而普通的地线则不具备这个功能，因为地线太小，而等电位是以整栋大楼的钢筋作为传输介质，这就是地线与等电位的区别。
家庭防触电保护设备少不了地线，少不了漏电保护器，卫生间的防护更少不了等电位端子。
所以，如果家里装有等电位端子，千万不要把它当做摆设，那是我们保命的东西。

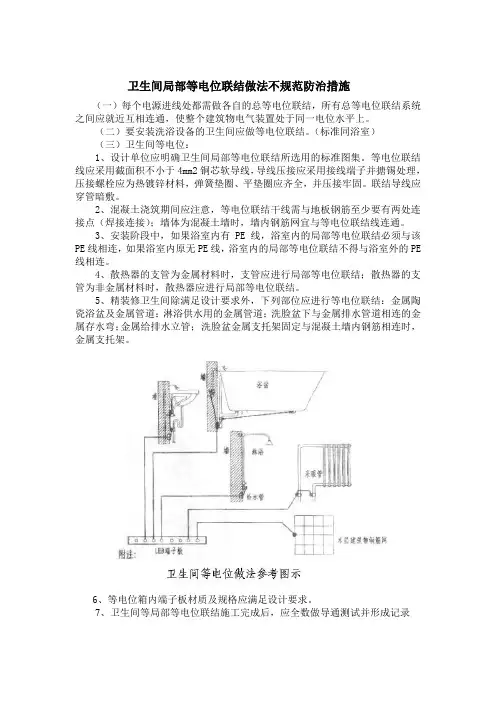

卫生间局部等电位联结做法不规范防治措施
卫生间局部等电位联结做法不规范防治措施
（一）每个电源进线处都需做各自的总等电位联结，所有总等电位联结系统之间应就近互相连通，使整个建筑物电气装置处于同一电位水平上。
（二）要安装洗浴设备的卫生间应做等电位联结。
（标准同浴室）
（三）卫生间等电位：
1、设计单位应明确卫生间局部等电位联结所选用的标准图集。
等电位联结线应采用截面积不小于4mm2铜芯软导线，导线压接应采用接线端子并搪锡处理，压接螺栓应为热镀锌材料，弹簧垫圈、平垫圈应齐全，并压接牢固。
联结导线应穿管暗敷。
2、混凝土浇筑期间应注意，等电位联结干线需与地板钢筋至少要有两处连接点（焊接连接）；墙体为混凝土墙时，墙内钢筋网宜与等电位联结线连通。
3、安装阶段中，如果浴室内有PE线，浴室内的局部等电位联结必须与该PE线相连，如果浴室内原无PE线，浴室内的局部等电位联结不得与浴室外的PE 线相连。
4、散热器的支管为金属材料时，支管应进行局部等电位联结；散热器的支管为非金属材料时，散热器应进行局部等电位联结。
5、精装修卫生间除满足设计要求外，下列部位应进行等电位联结：金属陶瓷浴盆及金属管道；淋浴供水用的金属管道；洗脸盆下与金属排水管道相连的金属存水弯；金属给排水立管；洗脸盆金属支托架固定与混凝土墙内钢筋相连时，金属支托架。
6、等电位箱内端子板材质及规格应满足设计要求。
7、卫生间等局部等电位联结施工完成后，应全数做导通测试并形成记录。

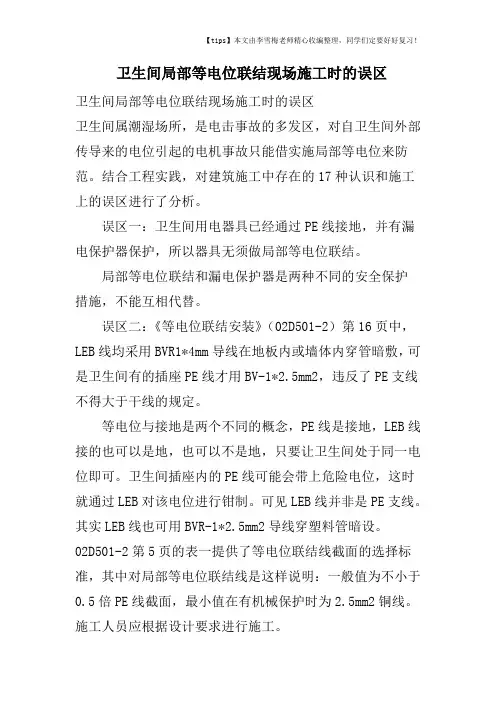

卫生间局部等电位联结现场施工时的误区
卫生间局部等电位联结现场施工时的误区卫生间局部等电位联结现场施工时的误区卫生间属潮湿场所，是电击事故的多发区，对自卫生间外部传导来的电位引起的电机事故只能借实施局部等电位来防范。
结合工程实践，对建筑施工中存在的17种认识和施工上的误区进行了分析。
误区一：卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以器具无须做局部等电位联结。
局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。
误区二：《等电位联结安装》（02D501-2）第16页中，LEB线均采用BVR1*4mm导线在地板内或墙体内穿管暗敷，可是卫生间有的插座PE线才用BV-1*2.5mm2，违反了PE支线不得大于干线的规定。
等电位与接地是两个不同的概念，PE线是接地，LEB线接的也可以是地，也可以不是地，只要让卫生间处于同一电位即可。
卫生间插座内的PE线可能会带上危险电位，这时就通过LEB对该电位进行钳制。
可见LEB线并非是PE支线。
其实LEB线也可用BVR-1*2.5mm2导线穿塑料管暗设。
02D501-2第5页的表一提供了等电位联结线截面的选择标准，其中对局部等电位联结线是这样说明：一般值为不小于0.5倍PE线截面，最小值在有机械保护时为2.5mm2铜线。
施工人员应根据设计要求进行施工。
误区三：混凝土本身不导电，所以不必对里面的钢筋网络进行焊接。
干燥的混凝土是电的不良导体，电阻率较大，但是混凝土在施工过程中，硅酸盐与水形成导电性的盐基性溶液而且加入了较多的水分，成形后结构中密布着很多大大小小的毛细孔洞，因此会储存一些水分。
浴室是潮湿场所，其中的水分、湿气通过毛细血管作用吸入混凝土中，使混凝土总是保持一定的湿度。
这时的混凝土就成了较好的导电物质，电阻率只有100~200Ω.m。
所以在浴室内对混凝土里面的钢筋进行焊接可以有效的保证地面的等电位。
误区四：卫生间底板钢筋网格只要焊通即可，不必焊成不大于0.6*0.6m的网格。
解释洗浴间的等电位联结概念
解释洗浴间的等电位联结概念洗浴间的等电位联结概念解释在洗浴间设计和安装中，等电位联结是一个非常重要的概念，它涉及到人们在使用电器设备时的安全性和舒适性。
要正确理解这个概念，首先需要了解什么是等电位和为什么需要进行等电位联结。
1. 什么是等电位？等电位是指在同一系统中，各点之间电势相同的状态。
在洗浴间中，不同的电器设备和金属结构可能会有不同的电势，如果没有等电位联结，就会存在电势差，造成人体触电的风险。
2. 为什么需要等电位联结？洗浴间是一个使用水的地方，电器设备如电热水器、排气扇等都需要使用电能，如果这些设备没有进行等电位联结，就可能会因为水汽、湿气等原因导致漏电，从而造成触电事故。
等电位联结是非常必要的，它可以有效地保护人们的生命安全。
3. 等电位联结的实施方式一般来说，等电位联结是通过连接所有金属结构和电器设备的金属部分，并将其与接地线连接来实现的。
通过这种方式，各个金属结构和电器设备之间的电势差可以得到补偿，从而保证了安全性。
4. 个人观点和理解对于洗浴间的等电位联结概念，我个人认为这不仅是一种安全规范，更是一种人性化的考虑。
在一个温馨舒适的洗浴环境中，人们应该能够放心地使用各种电器设备，而不必过分担心触电的危险。
等电位联结不仅是对法规的遵守，更是对人们生命安全和舒适性的保障。
总结回顾在本文中，我们首先了解了等电位的概念，然后探讨了为什么在洗浴间中需要进行等电位联结，接着介绍了等电位联结的实施方式，并分享了个人观点和理解。
通过对等电位联结的全面讨论，相信读者已经对这一概念有了更深入的理解，同时也意识到了等电位联结对于洗浴间安全的重要性。
在设计和安装洗浴间时，等电位联结不可忽视，只有这样才能确保人们在使用电器设备时的安全和舒适。
希望本文对您有所帮助，也希望您在使用洗浴间时能够更加放心和舒适。
在进行洗浴间的设计和安装时，等电位联结是必不可少的。
除了连接金属结构和电器设备的金属部分并将其与接地线连接外，还有一些其他方面需要特别注意，以确保等电位联结的有效实施。
卫生间局部等电位联结要求
二、认识：卫生间与等电位(2)
等电位与接地是两个不同的概念，PE线是接 地，LEB线接的也可以是地，也可以不是地，只要让 卫生间处于同一电位即可。卫生间插座内的PE线可 能会带上危险电位，这时就通过LEB(局部等电位)对 该电位进行钳制，故LEB线并非是PE支线。 如果浴室安装了电热水器、或配置了若干用 电设备，浴室必须做局部等电位联结。而对于一些 传统的既无电热水器，又无添置电器的卫浴间，可 根据设计要求和实际情况设计决定是否做局部等电 位。
八、金属门窗接地相关的施工图集
八、金属门窗接地相关的施工图集
九、现场施工照片
金属门窗接地
七、金属门窗防雷接地工程检测验收
1、金属窗防雷接地施工前会同土建单位、工程监理部对预留 等电位体是否接通大地进行检测验收，及时消除不导通现象， 办理工序合格移交手续； 2、门窗预留防雷引线与留置等电位体金属片接通后应及时检 测其是否导通，通常采用万能电表检测，消除不导通现象。门 窗防雷接地施工结束，应及时对门窗接地电阻值进行检测，确 保接地电阻值在设计规定范围内； 3、验收重点是检查金属门窗与大地之间各连接体的位置、数 量是否正确，紧固件安装是否牢固，按工艺施工后应及时深藏 ，不影响土建窗台施工，消除遗漏、断裂、松动等现象。
五、具体施工方法及要求（2）
6、给水系统水表需加跨接线以保证等电位联结和接地有效； 7、当卫生间内的水管是塑料管或包塑金属管时，等电位跨接 线可接在自来水龙头上，采用金属水管时，跨接线直接接在水 管上；卫生间内的污水管因与进水管之间是不通的，因此污水 管也要作等电位联结，可接在地漏的管子上。 8、等电位联结线与地面墙面钢筋网等保证联结可靠，焊接时 应保证焊接长度达到要求，圆钢与扁钢焊接时焊接长度应为圆 钢直径的6倍，且双面施焊； 9、等电位施工完毕后应进行严格导通性测试，以检测等联结 的有效性，等电位联结端子板与等电位联结范围内的金属导管 等金属末端之间的电阻不大于3欧姆可认为等电位联结有效。
浴室局部等电位联结施工方案设计
浴室局部等电位联结施工方案设计摘要：本文说明了等电位联结的概念、作用和应用现状，针对常见的住宅户型进行浴室局部等电位联结的施工方案设计，最后，给出了等电位联结电阻的检测方法。
关键词：等电位联结(EB)；局部等电位联结(LEB)；接触电压；等电位联结电阻 1 局部等电位联结及其实施现状1999年6月开始实行的新的建设部《住宅设计规范》中，有一项不太引人瞩目的条款：城镇新建住宅中的卫生间宜做局部等电位联接。
对于浴室局部等电位联接的作用，专家通俗的解释是：保护你不会在洗澡的时候被电伤或电死。
等电位联结是防止触电危险的重要安全措施，可以分为总等电位联结及局部等电位联接。
总等电位联结就是将建筑物的可导电部分相互联结，并联结至接地网。
局部等电位联结就是在局部范围内对人体可同时触及的有可能出现危险电位差的不同导电部分互相联结。
对各型接地系统来说，总等电位联结和局部等电位联结都具有降低预期接触电压的作用，在有些场合，还可消除或减小过电压（包括雷电过电压）、改善电磁兼容性等作用[7]。
国际上非常重视局部等电位联结的作用，在一些发达国家，如不做局部等电位联结(尤其是浴室)，则甲方不予验收。
浴室里的用具（比如浴缸）如果没有设置等电位联结用的端子，也不能销售。
因为在洗浴时，人的身体电阻大大降低，十几伏的接触电压就可致人于死地。
以前，我们对等电位联结不重视，浴室内电击死亡事故时有发生。
随着居民生活水平的提高，较多的电器进入卫生间，对用电安全的要求越来越迫切。
有鉴于此，我国在有关的建筑电气设计规范中对局部等电位联结作出了具体的规定。
等电位联结可以大大降低预期接触电压，但不是在任何情况下都能把接触电压降低至安全电压以下，也不能最终切断故障，所以应与其他安全保护措施配合使用。
关于局部等电位联结，国际国内都有一些相关标准，详见参考文献。
下面，将根据有关规范和图册对实际浴室进行局部等电位联接施工设计。
2 浴室局部等电位联接施工方案的设计浴室局部等电位联结应至少包括卫生间内金属给、排水管，金属浴盆，金属采暖管以及建筑物钢筋网，更全面的作法是将金属地漏、扶手、浴巾架、肥皂盒等孤立之物也包括在内。
卫生间局部等电位联结安装应注意的问题
卫生间局部等电位联结安装应注意的问题
等电位联结安装与卫生间的二次装饰有关。
卫生间的局部等电位联结，就是把进入卫生间的PE线、金属管、排水管、金属采暖管及它们相连接的金属支管、金属浴盆、金属构件用联结线互相连接在一起，使它们之间的电位相等或接近(塑料水管则不需联结)。
设有洗浴设备的卫生间才做局部等电位联结。
凡是卫生间引入PE线，如卫生间设有单相三孔插座，换气扇的金属外壳接PE线保护等，卫生间内 的PE线应就近与局部等电端子板相连接。
如卫生间只设有照明(灯具高于2．5m以上)，PE线不应引入卫生间和局部等电位端子板相连接，以避免从外部引入危险电压。
设计上对多数卫生间的局部等电位端子板和PE线相连接没有作出规定。
卫生间应设置防溅水型一个单相三线插座，因此卫生间内的局部等电位端子板按要求应和PE线相连接。
卫生间局部等电位联结知识总结
【tips】本文由李雪梅老师精心收编，值得借鉴。
此处文字可以修改。
卫生间局部等电位联结知识总结
卫浴间等电位详细介绍
一、住宅卫浴间应配等电位
根据最新《住宅设计规范》规定，住宅卫浴间内应作等电位联结。
然而在
实际调查显示，有七成业主家中无安装等电位装置。
尽管是法规规定内容，但等电位联结保护的市场普及率非常低，甚至许多业主都不知道等电位的
概念。
二、安全卫浴间等电位的概念
等电位就是电位相等，如果电位不相等，就有电位差即电压，加上卫浴潮
湿的环境下，人很可以被用电设备和外露的金属电击。
因此将卫浴间内的
电器装置、金属物件以及可导电的部分全部用导体联结起来，减小电位差
以消除危害，这就是卫浴间安装等电位的作用。
三、等电位能防御雷击感应电
雷雨天气，建筑物遭受雷击，楼内所有金属物体都会产生感应电，尤其是
卫生间里的下水管、暖气管。
这时在卫生间里洗澡，万一触碰金属物体就
会被感应电袭击。
如果有了等电位，遭受感应电袭击的概率就会大大降低。
四、等电位需由业主请人安装
等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可
能需要业主另外购买。
在电气设备普遍进入卫浴的今天，安装等电位可是
关乎生命安全的一份保障，新居业主们应该主动向专业装修工咨询。
卫浴等电位的常见误区。
卫生间局部等电位做法有哪些
卫生间局部等电位做法有哪些浴室内形变须做局部等电位联结已经成为业界共识，但是如何才能正确有效地进行卫生间等电位联结，却始难于统一意见。
建设部出版了标准图集《等电位联结安装》并进行了修编，但是图集只是给出了浴室局部等电位联结（精装修）示例，对于粗装修工程并未数学方法指出具体的施工方法，同时相应配套产品、检测仪器的缺乏也造成实际施工问题存在不少中和认识上的误区，现就此做简单探讨。
1、卫生间局部等电阻电位联结的必要性卫生间内的用电器具可能内会产生危险电位，也可能从别处引入危险的电位。
淋浴时人体皮肤潮湿阻抗下降，此时人体能承受的安全电压为12V，若超过该电压，人的心脏即发生心室纤维性颤动，尤其是中枢神经的血液供应不能维持，人将在极短时间内因全身缺氧致死，因此浴室内所是一个高度危险的区域。
但只要不形成电位差便无才电流通过，比如站在单根高压线上的小鸟不受电击等例子都证明只要物体处于一个局部电位相等的区域中无论该区域是电压多高就的安全的。
根据这一原理对电位通过等浴室联结线将所有可导电的器具连接到LEB端子箱使到其处于同一电位，便可防止出现危险的接触电压。
2、卫生间存在危险电位隐含的原因2.1通过金属管道，金属物传递卫生间内安装撷取的金属给水立管，铸铁排水管，煤气管，太阳能热水金属给水管，金属浴缸，金属洗脸盆等这些电的良导体会引入别处危险电位。
比如雷电伸出屋面的管道投射雷电，上下楼层的危险电位通过金属给水立管传递到本层卫生间。
2.2通过电缆线导体传递（1）当卫生间电子元件用电设备发生短路、绝缘老化、用电线路发生中性点偏移、分户箱内的漏电保护器失灵、PE线断开时都可能使设备外壳、与设备连接的管道带电而导致浴室出现危险电位，此时人体触及带电体时会受到电击。
（2）卫生间内若安装有电话、有线电视、网络、呼叫按钮等弱电线路其低电压在人体洗浴时也能引起电击并且可能存在危险电位（如雷电波）通过这些线路侵入卫生间。
2.3雷电感应出与危险电位一般情况下建筑物通过焊接防雷引下线、均压环、基础地梁、桩基等措施已经使整个建筑物形成法拉第笼，由于屏蔽作用位于建筑物内部的卫生间是没有电流的。
卫生间局部等电位相关问题
局部等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压为4～24v的直流或交流电源，测试电流不应小于0.2A，若等电位联结端子板与等电位联结范围内的金属管道等金属体未端之间的电阻不大于3欧姆，可认为等电位联结是有效的，如发现导通不良的管道连接处，应作跨接线。在施工时，各工种间需密切配合，以保证等电位联结的始终导通。
4.局部等电位联结端子板应设置在方便检测的位置，等电位联结端子板应采取螺栓联结，以便拆卸进行定期检测；等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿PVC塑料管暗敷，等电位联结线出地面和墙面时采用标准86盒，由86盒引出线为明敷。
地面钢筋网和墙内钢筋网应保证可靠连接，Байду номын сангаас好在钢筋网上多作一些焊接点。等电位联结线与金属管道采用抱箍连接，抱箍与管道接触处的接触表面应刮拭干净，安装完后要刷防护漆；等电位联结线与金属浴盆连接时，采用螺栓直接将等电位联结线固定在浴盆配置的接线端子上。等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。等电位联结端子板截面不得小于等电位联结线的截面。
1、局部等电位不必人为的与总等电位端子板连接。
2、卫生间局部等电位连接时，如果有PE线引入，为实现所有用电设备外露可导电部分形成等电位，所以PE线应与局部等电位端子板连接。但是，在插座端子上不便于压接，所以可采取在户箱的PE排上压接的方式。
3、卫生间的钢筋应与局部等电位连接。
在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；金属地漏、扶手、浴巾架、肥皂盒等孤立之物可不作连接。
卫生间等电位连接是局部的还是全部的？
提供一份详细的分析，希望有所帮助等电位联结安装标准图的编制说明 作者：徐华 摘要 作者结合对《等电位联结安装》（97SD567）国标图的修编，谈了对等电位联结的一些新认识，同时对实施过程中出现的问题作简要探讨。关键词 等电位联结 接地故障 防雷等电位 电涌防护器 IEC 目前，我国许多新修订的规范、标准逐步同国际电工标准（IEC标准）接轨。等电位联结在电气设计中，是一种行之有效的安全措施，早已为国际上许多国家所采用。我国对等电位联结的作用在认识上也有了长足的进步，1997年编制的《等电位联结安装》提出了一些基本做法，自试用以来收到了施工过程中对许多实际问题的反映，特别是信息技术的迅猛发展，对防雷、接地、等电位有了更高的要求，因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编，新的图集号是02D501-2，下面主要对新图册做一些说明1 等电位联结的分类笔者在编制97SD567时，曾对"等电位联结"和"等电位连接"分析比较，决定本图册采用"等电位联结"这一名称，但现实工作中，这两个词往往还混淆不清，在此想强调一下，任何标准、规范要想正确的贯彻执行，必须要有规范的名称，具体分析见"浅谈《等电位联结安装》标准图的编制"（《现代建筑电气设计技术文集》第233页。 在总说明中，把等电位联结分为三个层次，即总等电位联结，辅助等电位联结，局部等电位联结分别作了详细说明。总等电位联结作用于全建筑物，由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。辅助等电位联结是在导电部分间，用导线直接连通，使其电位相等或接近，一般是在电气装置的某部分接地故障保护不能满足切断回路的时间要求时，作辅助等电位联结。局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术
卫生间局部等电位规范
卫生间局部等电位的安全措施
接地保护措施
卫生间局部等电 位必须与建筑物 钢筋网连接
连接点的电阻值 应小于0.05欧姆
卫生间内的金属 管道、金属构件 等应与等电位连 接
卫生间等电位连 接应与总等电位 连接干线相连接
防雷击保护措施
安装避雷针或避雷带，将雷电引入地下 卫生间局部等电位连接，确保电位均衡 电源线路采用屏蔽线缆，减少雷电干扰 安装电涌保护器，对雷电进行过滤和分流
适用于新建、改建、扩建的 卫生间局部等电位工程
适用于卫生间内金属管道、 设备及接地装置的等电位连
接
设计原则
卫生间局部等电位连接应符合国 家现行相关标准规范的要求。
卫生间局部等电位连接应考虑人 体可能接触的所有金属物体和设 备，包括金属管道、水龙头、淋 浴器、洗脸盆等。
添加标题
添加标题
添加标题
添加标题
卫生间局部等电位概述
定义与作用
定义：卫生间局部等电位是指在卫生间内，通过局部等电位联结端子箱将各种金属物体连接在一起，以减少电 位差的一种措施。 作用：保护人身安可靠性。
适用范围
适用于住宅、办公楼、酒店 等建筑物的卫生间
适用于卫生间内的局部等电 位连接
要的。
卫生间局部等电位的维护与保养
日常维护与保养
卫生间局部等 电位应定期检 查，确保连接
良好。
卫生间等电位 的金属外壳应 保持清洁，避 免潮湿和腐蚀。
卫生间等电位 连接线应定期 检查，如有损 坏应及时更换。
卫生间等电位 应定期进行测 试，确保其正
常工作。
定期检查与维修
卫生间局部等电 位应每年进行一 次检查和维护
漏电保护措施
安装漏电保护器： 在卫生间局部等 电位回路上安装 漏电保护器，对 漏电电流进行监 测和切断。
卫生间局部等电位做法
浅谈卫生间局部等电位联接技术及应用
浅谈卫生间局部等电位联接技术及应用作者：张兵来源：《建筑建材装饰》2014年第18期摘要：本文根据笔者的工作经验，对住宅卫生间做局部等电位联结的重要性进行了论述，并从预埋件制安、等电位端子板制安、保护管敷设等方面对卫生间局部等电位联结的施工工艺作了论述，详细解析了施工中需注意的问题，以保障居住者的人身安全。
关键词：住宅卫生间；局部等电位联结；金属前言目前发现许多施工企业对卫生间带洗浴设施的局部等电位联结重视不够，存在很大的安全隐患。
做好做坏，直接关系人的生命安全。
卫生间局部等电位联结顾名思义就是在发生电气电击事故危险性较大的局部范围内使各外露可导电部分电位基本相等的电气联结。
1卫生间做好局部等电位联结的重要性局部等电位联结是不可忽视的，是关系到千家万户的大事，在《住宅设计规范》中就明确规定“卫生间宜做局部等电位联结”。
无论是从高电位的产生还是低电压的侵入，由于局部等电位联结是将卫生间内的金属上下水管道、卫生洁具上面附属的金属构件等通过联结线全部联结到LEB箱构成一个局部的导通体系，使卫生间内导通体系内的金属部件的电位始终处在同一电位上，这样可导电的设施器件电位差就接近于零，如果人接触后发生电击对人造成伤害的意外就会降低到最小。
特别要说的是住宅卫生间的浴室，它越来越成为我们每个家庭成员洗漱的主要地方。
浴室在洗浴时由于水雾的产生和水滴的四处漂洒，使卫生间更加潮湿，潮湿对卫生间整个起到了连接导通的作用，但是人们往往忽略了卫生间的电气安全，在洗浴时人体从头到脚完全湿透时，人体的电阻就逐渐下降，大幅度减小，由于周边某种原因传导来的小电压或不高的小电位接触人体，就能产生大于心室难以承受的电流而危害人的生命，户内配电箱控制卫生间漏电保护器不能防范这种电气事故的发生。
2卫生间局部等电位联结的简图和施工工艺2.1卫生间局部等电位联结见图 1。
2.2施工工艺2.2.1预埋件制安。
每个卫生间需预留两块预埋件，预埋件采用钢板、钢筋制作，预埋件面板的规格为（高）120mm×（宽）60mm×（厚）6mm的钢板，接钩为Φ10圆钢，卫生间墙角若有钢筋混凝土柱时，预埋件应设于柱角下；若没有柱而有混凝土剪力墙时，预埋件应设在剪力墙上，预埋件安装距地面的高度根据具体工程设计确定，当卫生间没有混凝土柱或剪力墙时，预埋件可设在楼板地面上，预埋件制作安装示意图见图 2。
卫生间局部等电位联结要求解析
二、认识：卫生间与等电位(2)
等电位与接地是两个不同的概念，PE线是接 地，LEB线接的也可以是地，也可以不是地，只要让 卫生间处于同一电位即可。卫生间插座内的PE线可 能会带上危险电位，这时就通过LEB(局部等电位)对 该电位进行钳制，故LEB线并非是PE支线。 如果浴室安装了电热水器、或配置了若干用 电设备，浴室必须做局部等电位联结。而对于一些 传统的既无电热水器，又无添置电器的卫浴间，可 根据设计要求和实际情况设计决定是否做局部等电 位。
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
七、金属门窗接地技术要求
1、门窗框与建筑主体结构防雷装置连接导体宜采用直径不小 于Ø8的圆钢或截面积不小于48mm、厚度不小于4mm 的扁钢； 2、门窗框与防雷连接件连接处，宜去除型材表面的非导电防 护层，并与防雷连接件连接； 3、防雷连接导体宜分别与门窗框防雷连接件和结构防雷装置 满焊连接，焊接长度不小于100 mm，焊接处涂防腐漆。 4、金属门窗的连接导体的敷设必须在门窗框定位后，墙面装 饰层或抹灰层施工前进行，用铆钉或螺钉紧固于窗框上。
三、以下设施应进行局部等电位联结
1、金属给排水管，洗脸盆下金属存水弯与金属排水管道相连 时、金属采暖管； 2、金属搪瓷浴盆及金属管道，淋浴为金属管道的； 3、预埋件与混凝土墙内钢筋相连的洗脸盆金属支架； 4、本层建筑物地面（或砼墙面）内钢筋网（保证砼等电位）; 5、卫生间的插座、灯的PE线（如卫生间内本无PE线，则不得 将卫生间外的PE线相连）； 6、卫生间管道穿楼板金属套管，管道金属支架； 7、卫生间用电器（外露可导电部分，如电热水器外壳、排气 扇外壳等）已经通过PE线接地并有漏电保护器保护（不同的 安全保护措施，不能互相代替）； 8、铝塑复合给水管、铜塑复合给水管其接头配件、阀门、管 道水表等（管道内部往往是充满水，均能传递电位）。源自八、金属门窗接地相关的施工图集
卫生间局部等电位规范
卫生间局部等电位规范卫生间的电位规范是指在装修和使用卫生间时，应当遵守的电气安全要求和规范。
以下是卫生间局部等电位的规范内容：1. 接地保护：卫生间内的所有金属管道、设备和电器应进行接地保护，以确保人身安全。
接地电阻应小于4Ω，接地导体应可靠连接。
2. 开关插座的安装：卫生间的开关插座应采用防水设计，符合防水标准IPX4以上。
3. 插座的位置：插座应远离水源、水池等容易溅水的地方，以免发生触电事故。
插座的高度应在1.5米以上。
4. 开关的安装：卫生间的电灯开关应远离水源，以免发生触电事故。
开关应安装在进门处，方便使用者进出时操作。
5. 热水器的安装：热水器应安装在无水滴和水蒸气喷溅的地方，以免发生触电事故。
热水器应使用专用插座，并设置独立的线路和开关。
6. 照明设备的选择：卫生间的照明设备应选择符合防水标准的产品，并应有防尘、防水和防触电保护措施。
7. 洗手台和镜子的安装：洗手台和镜子的安装位置应远离插座和开关，以防水滴进入插座和开关导致触电事故。
8. 卫生间墙壁和天花板的材料选择：卫生间墙壁和天花板的材料应选用防水和防潮的材料，以防止电器和电线受潮而发生故障。
9. 漏电保护器的安装：卫生间应安装漏电保护器，及时切断电流，保护使用者免受漏电带来的危害。
10. 故障排查和维修：如果卫生间中的电器出现故障，应及时断电并由专业人员进行排查和维修，不得私自修理。
以上是卫生间局部等电位规范的一些基本内容，旨在确保卫生间使用时的电气安全。
在使用卫生间时，应尽量避免触碰电器和水源，并注意定期检查和维护电器设备，确保其正常运行和安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宾馆酒店卫生间的局部等电位连接（装修招标）
通过这两年在宾馆酒店、住宅装修工程检查时，特别是住宅装修，发现多数工程没有进行厨房卫生间局部等电位的连接。
多数装修设计师不知道厨房卫生间必须做局部等电位连接设计，施工员不知道厨房卫生间设置等电位连接箱是什么用的，自然不懂得施工，干脆装修时把等电位连接箱拆掉，墙面装修时为了贴瓷砖的美观，基本不会保留这些等电位连接箱或预留接线，将其覆盖，造成使用隐患。
近年来因洗澡电热水器漏电或厨房电器漏电致人触电身亡的报导甚多，如果所有厨房卫生间都做局部等电位连接，悲剧就可以避免。
为此相关标准作出了具体规定。
首先要弄清几个概念：
1、什么是等电位
等电位即是等电势。
在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电势差，则我们就认定这两个测试点是等电位的。
正如一只小鸟站在一条高压线上，两只脚同处于相等的电压，不会因此而触电死亡。
建筑中的等电位连接是防止电击的一项重要安全措施，不等同于“接地”。
等电位连接分为总等电位连接、辅助等电位连接和局部等电位连接。
总等电位连接（MEB）：在保护等电位连接中，将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起。
辅助等电位连接（SEB）：在导电部分间用导线直接连通，使其他电位相等或接近，而实施的保护等电位连接。
局部等电位连接（LEB）：在一局部范围内将各导电部分连通，而实施的保护等电位连接。
厨房、卫生间的等电位连接属于基本等电位连接。
2、等电位连接的作用
等电位连接主要是起到各种安全保护作用：
（1）雷击保护。
IEC标准中指出，等电位连接是内部防雷措施的一部分。
当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10kV量级，危险极大。
但等电位连接将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等外露可导电体连接起来，形成一个等电位均衡网络，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏等。
（2）静电防护。
静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电荷。
传送或分离固体绝缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液体、高速喷射蒸汽或气体，都会产生和积累危险的静电。
静电电量虽然不大，但电位很高，容易因与周边低电位产生电位差，引发火花放电，引起火灾、爆炸或电击。
等电位连接可以将静电电荷收集并传送到接地网，从而消除电位差，防止和消除静电危害。
（3）电磁干扰防护。
在供电系统故障或直击雷放电过程中，强大的脉冲电流对周围的导线或金属物形成电磁感应，敏感电子设备处
于其中，可以造成数据丢失、系统崩溃等。
通常，屏蔽是减少电磁波破坏的基本措施，在机房系统分界面做的等电位连接，由于保证所有屏蔽和设备外壳之间实现良好的电气通路，最大限度减小了电位差，外部电流不能侵入系统,得以有效防护了电磁干扰。
“1. 应采用TT、TN-C-S或TN-S接地方式，并应进行总等电位连接；
5. 设有洗浴设备的卫生间应作局部等电位连接。
”
其条文说明指出：“总等电位连结”是用来均衡电位，降低人体受到电击时的接触电压的，是接地保护的一项重要措施。
“局部等电位连接”，是为了在局部范围内防止出现危险的接触电压。
局部等电位连接包括厨房卫生间内金属给排水管、金属浴盆、金属采暖管以及建筑物钢筋网和卫生间电源插座的PE线，即臂伸范围内的可导电体。
可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立金属物。
尽管住宅厨房卫生间目前多采用铝塑管、PPR等非金属管，但考虑水的导电性，在住宅施工中管材更换、住户二次装修等因素，还是要求设置局部等电位接地或预留局部等电位连接端子盒。
通俗地说：厨房浴室等电位连接，就是保护你不会在厨房使用电器设备或洗澡的时候被电着。
电热水器、坐浴盆、电热墙，浴霸以及传统的电灯……都有漏电的危险，电气设备外壳虽然与PE线联结，但仍可能会由此PE线出现足以引起对人体伤害的电位。
发生短路、绝缘老化、中性点偏移或外界雷电而导致浴室出现危险电位差时，人受到电击的可能性非常大，倘若人本身有心脑方面疾病，后果更严重。
等电位连接使电气设备外壳与楼板墙壁电位相等，可以极大地避免电击的伤害。
卫生间洗澡触电示意图
（5）接地故障保护。
若相线发生完全接地短路，PE线上会产生故障电压。
当有进行等电位连接后，与PE线连接的设备外壳及周围环境的电位都处于这个故障电压，因而不会产生电位差引起的电击危险。
等电位连接只是简单的单独管内穿线的连接，并无深奥的理论和复杂的技术要求。
其所用设备仅是等电位箱和铜导线，投资不大，却能极大地消除安全隐患。
在建筑物的局部场所如浴室、游泳池、喷水池、医院手术室等场所，做局部等电位连接能保证人体触及的不同导电部分的接触电压不大于安全电压限值。
在工程检查中有些现场技术人员认为厨房卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以器具无须做局部等电位连接。
其实局部等电位连接和漏电保护器是两种不同的安全保护措
施，不能互相代替。
又有人认为现在给排水管多采用 PVC-U管、PP-R管、复合管没必要做等电位连接。
尽管塑料管、铝塑复合管、铜塑复合管等类型的管材尽管外表不导电，但是其接头配件、阀门、管道水表等外表均能带电，而管道内部往往是充满水，均能传递电位。
所以卫生间内部有这些明露可触及的管道配件均应做好等电位连接。
3、具体做法
首先，装饰设计应根据《等电位连接安装》（02D501-2-6）图集画出卫生间等电位连接施工图。
卫生间等电位连接示意图
具体施工应由厨房卫生间土建预留的等电位板或等电位箱引至所有可能带电金属物体，金属管道，抽油烟机、配电箱、防水灯、排气扇、淋浴器、金属地漏、洗衣机（预留）、金属存水弯、洗涤盆等进行结线，然后再做防水层敷设。
金属毛巾架、金属卫生纸盒、残疾人用的卫生间扶手、金属挂钩如果未有和其它带电体连接，则不须作
接地。
等电位箱一端螺接或焊接，另一端连接在金属管或水龙头等阀门上用用不锈钢管卡箍连接卡紧即可。
