卫生间局部等电位联结知识总结
卫生间局部等电位 (自动保存的)
卫生间局部等电位联结做法推荐中建八局青岛公司二○一五年十一月近日，频频曝出住宅楼电热水器漏电惨案，可见住宅楼的安全用电关系到千家万户的大事，采用总等电位联接和局部等电位联接是很重要的措施。
而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。
在洗浴时人体皮肤完全湿透，人体阻抗下降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。
这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。
这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。
在《住宅设计规范》中就明确规定，卫生间宜作局部等电位联结，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了除采取总等电位联结外，尚应进行辅助等电位联结的规定，我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。
卫生间局部等电位联结示例 (1)卫生间局部等电位联结细部做法 (2)卫生间局部等电位联结应注意的问题 (3)做法示例基本要求卫生间局部等电位联结示例图1图2图3图41.局部等电位连接应包括卫生间内金属给、排水管道、金属管道、金属浴盆、金属采暖管、电源PE 线以及地面墙面内钢筋网，可不包括金属地漏、扶手、浴巾架、浴帘杆、肥皂盒等孤立之物。
2.卫生间地面内钢筋网宜与LEB 端子箱连接；当墙为混凝土墙时，墙内钢筋网也宜与LEB端子箱连接。
3.当卫生间设有电气设备（含电源插座）时，此区域内电源PE 线应与LEB 端子箱连接。
4.图中LEB 线均采用BV-1*4mm²铜线在地面内或墙内穿塑料管暗敷。

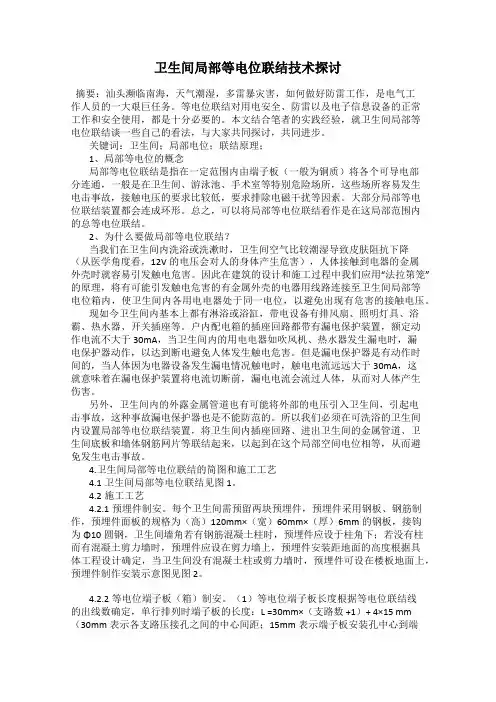

卫生间局部等电位联结技术探讨
卫生间局部等电位联结技术探讨摘要：汕头濒临南海，天气潮湿，多雷暴灾害，如何做好防雷工作，是电气工作人员的一大艰巨任务。
等电位联结对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。
本文结合笔者的实践经验，就卫生间局部等电位联结谈一些自己的看法，与大家共同探讨，共同进步。
关键词：卫生间；局部电位；联结原理；1、局部等电位的概念局部等电位联结是指在一定范围内由端子板（一般为铜质）将各个可导电部分连通，一般是在卫生间、游泳池、手术室等特别危险场所，这些场所容易发生电击事故，接触电压的要求比较低，要求排除电磁干扰等因素。
大部分局部等电位联结装置都会连成环形。
总之，可以将局部等电位联结看作是在这局部范围内的总等电位联结。
2、为什么要做局部等电位联结？当我们在卫生间内洗浴或洗漱时，卫生间空气比较潮湿导致皮肤阻抗下降（从医学角度看，12V的电压会对人的身体产生危害），人体接触到电器的金属外壳时就容易引发触电危害。
因此在建筑的设计和施工过程中我们应用“法拉第笼”的原理，将有可能引发触电危害的有金属外壳的电器用线路连接至卫生间局部等电位箱内，使卫生间内各用电电器处于同一电位，以避免出现有危害的接触电压。
现如今卫生间内基本上都有淋浴或浴缸，带电设备有排风扇、照明灯具、浴霸、热水器、开关插座等。
户内配电箱的插座回路都带有漏电保护装置，额定动作电流不大于30mA，当卫生间内的用电电器如吹风机、热水器发生漏电时，漏电保护器动作，以达到断电避免人体发生触电危害。
但是漏电保护器是有动作时间的，当人体因为电器设备发生漏电情况触电时，触电电流远远大于30mA，这就意味着在漏电保护装置将电流切断前，漏电电流会流过人体，从而对人体产生伤害。
另外，卫生间内的外露金属管道也有可能将外部的电压引入卫生间，引起电击事故，这种事故漏电保护器也是不能防范的。
所以我们必须在可洗浴的卫生间内设置局部等电位联结装置，将卫生间内插座回路、进出卫生间的金属管道、卫生间底板和墙体钢筋网片等联结起来，以起到在这个局部空间电位相等，从而避免发生电击事故。
卫生间局部等电位联结深层解析(干货)
卫生间局部等电位联结深层解析（干货）等电位的含义也就是“将设备等外壳或金属部分与地线联结”。
一般用于配电室内作重复接地用,也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。
等电位联结端子箱适用于一般工业与民用建筑物电气装置，回防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。
设备防瞬态过电压及干扰等。
等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，煤气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的答等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。
一、卫生间局部等电位联结的重要性如今卫生间承载的功能越来越多，各类电器进入卫生间也给用电安全带来隐患。
人体洗浴时人体阻抗会降低，且浴室内有各种用电器具。
2011版《住宅设计规范》也对卫生间的电气设计给予高度重视。
明确规定住宅卫生间必须安装“等电位”。
在卫生间内作“局部等电位联结”，可使卫生间处于同一电位，有助于减少电位差，防止出现危险的接触电压。
由此可见，“等电位”就好比是消火栓，也好比是汽车中的安全气囊，其安全性和重要性不可忽视。
等电位与接地是两个不同的概念，PE线是接地，LEB线接的也可以是地，也可以不是地，只要让卫生间处于同一电位即可。
卫生间插座内的PE线可能会带上危险电位，这时就通过LEB（局部等电位）对该电位进行钳制，故LEB线并非是PE支线。
二、等电位联结的分类（1）总等电位联结总等电位联结是将建筑物电气装置外露导电部分与装置外导电部分电位基本相等的连接。
通过进线配电箱近旁的总等电位联结端子板（接地母排）将下列导电部分互相连通：1）进线配电箱的PE（PEN）母排；2）金属管道如给排水、热力、煤气等干管；3）建筑物金属结构；4）建筑物接地装置。
建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板间应互相连通。
卫生间等电位是联结到什么地方的 为什么
卫生间等电位是联结到什么地方的为什么
卫生间等电位属于局部等电位，就是把卫生间地板，墙面，楼板等的金属构架连接起来，让它们的电位相等，然后连接到等电位端子。
我们所使用的金属设备或者金属物件的金属外壳也连接到等电位端子。
当发生漏电的时候，我们就处在一个电位相同的局部，没有了电位差就不会产生电压，所以就不会触电。
光有局部等电位还不行，还要有总等电位。
总等电位和局部等电位相连，跟整栋楼房的金属构架相连，最后在楼房基础接地，跟大地同等电位。
因为我们指定大地为零电位，等电位端子的电位和大地的电位相等，当发生漏电时，电流全部流入大地，所以人体不会触电。
等电位和地线的作用相似。
但是等电位的功能更加强大，当发生雷击时，可以迅速把雷电引入大地，而普通的地线则不具备这个功能，因为地线太小，而等电位是以整栋大楼的钢筋作为传输介质，这就是地线与等电位的区别。
家庭防触电保护设备少不了地线，少不了漏电保护器，卫生间的防护更少不了等电位端子。
所以，如果家里装有等电位端子，千万不要把它当做摆设，那是我们保命的东西。

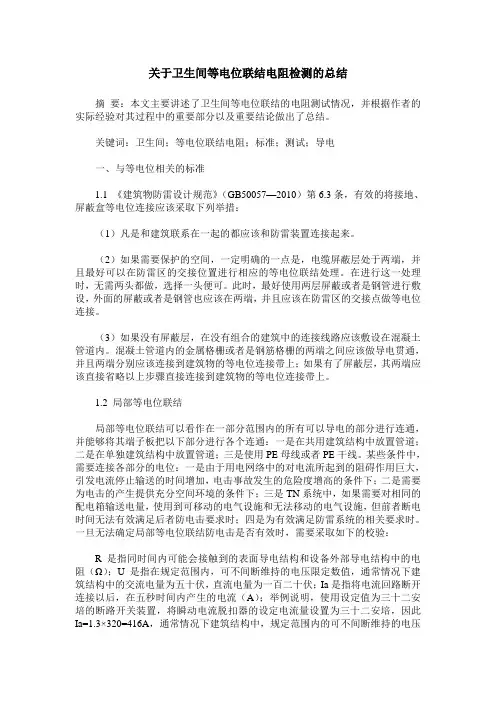

关于卫生间等电位联结电阻检测的总结
关于卫生间等电位联结电阻检测的总结摘要：本文主要讲述了卫生间等电位联结的电阻测试情况，并根据作者的实际经验对其过程中的重要部分以及重要结论做出了总结。
关键词：卫生间；等电位联结电阻；标准；测试；导电一、与等电位相关的标准1.1 《建筑物防雷设计规范》（GB50057—2010）第6.3条，有效的将接地、屏蔽盒等电位连接应该采取下列举措：（1）凡是和建筑联系在一起的都应该和防雷装置连接起来。
（2）如果需要保护的空间，一定明确的一点是，电缆屏蔽层处于两端，并且最好可以在防雷区的交接位置进行相应的等电位联结处理。
在进行这一处理时，无需两头都做，选择一头便可。
此时，最好使用两层屏蔽或者是钢管进行敷设，外面的屏蔽或者是钢管也应该在两端，并且应该在防雷区的交接点做等电位连接。
（3）如果没有屏蔽层，在没有组合的建筑中的连接线路应该敷设在混凝土管道内。
混凝土管道内的金属格栅或者是钢筋格栅的两端之间应该做导电贯通，并且两端分别应该连接到建筑物的等电位连接带上；如果有了屏蔽层，其两端应该直接省略以上步骤直接连接到建筑物的等电位连接带上。
1.2 局部等电位联结局部等电位联结可以看作在一部分范围内的所有可以导电的部分进行连通，并能够将其端子板把以下部分进行各个连通：一是在共用建筑结构中放置管道；二是在单独建筑结构中放置管道；三是使用PE母线或者PE干线。
某些条件中，需要连接各部分的电位：一是由于用电网络中的对电流所起到的阻碍作用巨大，引发电流停止输送的时间增加，电击事故发生的危险度增高的条件下；二是需要为电击的产生提供充分空间环境的条件下；三是TN系统中，如果需要对相同的配电箱输送电量，使用到可移动的电气设施和无法移动的电气设施，但前者断电时间无法有效满足后者防电击要求时；四是为有效满足防雷系统的相关要求时。
一旦无法确定局部等电位联结防电击是否有效时，需要采取如下的校验：R是指同时间内可能会接触到的表面导电结构和设备外部导电结构中的电阻（Ω）；U是指在规定范围内，可不间断维持的电压限定数值，通常情况下建筑结构中的交流电量为五十伏，直流电量为一百二十伏；Ia是指将电流回路断开连接以后，在五秒时间内产生的电流（A）；举例说明，使用设定值为三十二安培的断路开关装置，将瞬动电流脱扣器的设定电流量设置为三十二安培，因此Ia=1.3×320=416A，通常情况下建筑结构中，规定范围内的可不间断维持的电压限定数值UL=50伏；只有当满足以下条件时，局部等电位联结才具备有效性：同时触及的外露和装置可导电部分之间的电阻不超过0.12Ω时。

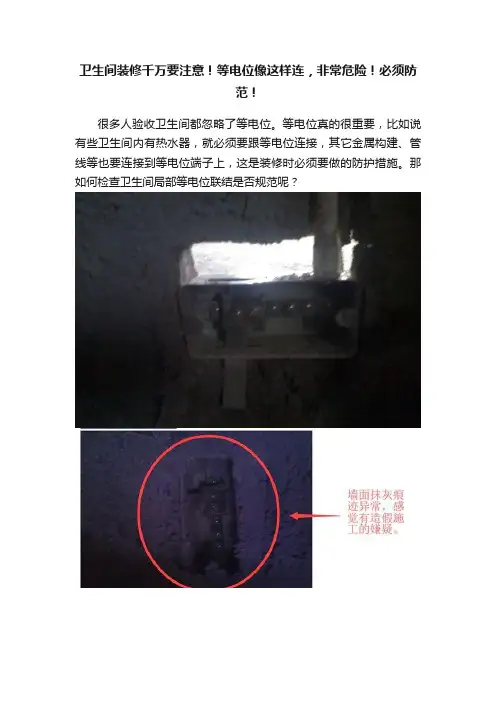

卫生间装修千万要注意！等电位像这样连，非常危险！必须防范！
卫生间装修千万要注意！等电位像这样连，非常危险！必须防
范！
很多人验收卫生间都忽略了等电位。
等电位真的很重要，比如说有些卫生间内有热水器，就必须要跟等电位连接，其它金属构建、管线等也要连接到等电位端子上，这是装修时必须要做的防护措施。
那如何检查卫生间局部等电位联结是否规范呢？
首先，等电位一般装在面盆下方，局部等电位应与分支插座之间应做重复接地。
在干湿不分区的地方，建议等电位安装在吊顶内。
因为地面经常潮湿且与等电位相通，个人觉得主要危险源还是在电热水器。
局部等电位盒的扁钢应该从底板钢筋的结点处焊接引入，且应当与局部范围内的柱筋、剪力墙强筋焊接连接。
我们常见的应该是伪造PE线，大多是电缆芯数不足，在配电箱一
侧再做电缆头时加入一根假冒的PE线，接到配电箱PE排上，以应付检查。
有些人觉得自己家卫生间内部无金属管线，其实只要内部有插座，该插座内PE线就要与LEB排相连，暗敷管，用BVR2.5的软铜线联结。
最后再强调一下等电位的重要性，不装等电位，如果人在洗澡时一旦发生漏电，绝对很危险！体表电阻太低，漏保动作前危险就已经
无法控制了。
即使用pvc水电管，卫生间里的插座按照规范图集也需要地线重复接地，联结点就在卫生间的局部等电位箱里。
联结规范是卫生间内外露可导电金属的都应该联结到等电位内，包括毛巾扶手。
用电安全!卫生间等电位的连接,大家来关注!
我家装修已经进行到卫生间贴砖了，不知道大家注意到了没有，我们的卫生间都有一个等电位。
但是关于等电位的用处和功能以及连接方法，相信大家都不是那么的清楚，我也一样，于是在百度上学习，以及听别人的惨痛教训，现决定一定要加上等电位连接，只是花费一点电线而已，但是却保证了我们卫生间用电的安全！非常值得我们去做！去重视！希望装修的朋友们一定要重视起来！把等电位连接起来！也不枉我专门发帖啦~~~~~~~以下是百度上的部分关于等电位的文章，您先学习一下哈：-----------------------------------------------1，等电位箱也就是：等电位联结端子箱；等电位联结技术是低压配电系统防电击事故的主要手段。
他的作用是：在卫生间内将各种金属管道、楼板中的钢筋以及进入卫生间的保护线和用电设备外壳用40?毫米热镀锌扁钢或6平方毫米的铜芯导线相互联通。
卫生间一般都装有澡盆或淋浴盆，因此卫生间发生电击的可能性很大，卫生间屡有洗澡遭电击事故发生，造成人身伤害，这是因为人在淋浴时遍体湿透，人体阻抗大大下降，沿金属管道导入卫生间的一、二十伏电压即足以使人发生心室纤维颤动而致死，为此，在卫生间作局部等电位联结有助于减少电位差，有效的保证人身安全，这是非常值得的。
2，全称是“等电位连接端子箱”，是将整栋建筑物内部的所有金属结构（钢筋、金属构架、金属管道等）连接在一起，形成相等的电位，这样在漏电时室内各点的电位都相等，从而不会有电流产生（没有电位差）。
当你安装新的电气设备时，可以吧电器外壳和端子箱的接头用1.5以上的铜线连接，以保证安全。
高档建筑必须有等电位连接，用来保证住户的安全。
在浴室内可以把等电位连接端子（连接箱内）和电热水器、洗衣机等的外壳连接，这样即使出现漏电也不会对人造成伤害，你可以放心大胆地开着电热水器洗澡了。
说通俗些就是：即使你的电热水器外壳或出水口漏电，你洗澡或用湿手去摸，也不会触电的！----------------------------------------------------好了，也许您还是没看明白，下面我用通俗的语言和大家交流一哈，不对的地方您指正！一，家里有漏电保安器了，漏电电压只有十来v，卫生间里为什么还会触电身亡？：首先我们要了解一下知识：1，我们卫生间的电器有火线L 和零线N 以及接地线，当火线漏电，我们的保安器一般都会动作，断电保护。
卫生间局部等电位相关问题
局部等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压为4～24v的直流或交流电源，测试电流不应小于0.2A，若等电位联结端子板与等电位联结范围内的金属管道等金属体未端之间的电阻不大于3欧姆，可认为等电位联结是有效的，如发现导通不良的管道连接处，应作跨接线。在施工时，各工种间需密切配合，以保证等电位联结的始终导通。
4.局部等电位联结端子板应设置在方便检测的位置，等电位联结端子板应采取螺栓联结，以便拆卸进行定期检测；等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿PVC塑料管暗敷，等电位联结线出地面和墙面时采用标准86盒，由86盒引出线为明敷。
地面钢筋网和墙内钢筋网应保证可靠连接，Байду номын сангаас好在钢筋网上多作一些焊接点。等电位联结线与金属管道采用抱箍连接，抱箍与管道接触处的接触表面应刮拭干净，安装完后要刷防护漆；等电位联结线与金属浴盆连接时，采用螺栓直接将等电位联结线固定在浴盆配置的接线端子上。等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。等电位联结端子板截面不得小于等电位联结线的截面。
1、局部等电位不必人为的与总等电位端子板连接。
2、卫生间局部等电位连接时，如果有PE线引入，为实现所有用电设备外露可导电部分形成等电位，所以PE线应与局部等电位端子板连接。但是，在插座端子上不便于压接，所以可采取在户箱的PE排上压接的方式。
3、卫生间的钢筋应与局部等电位连接。
在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；金属地漏、扶手、浴巾架、肥皂盒等孤立之物可不作连接。
卫生间等电位如何联结？原理是什么？
卫生间等电位如何联结？原理是什么？
卫生间等电位也就是将卫生间内陆面以及其他人体可以触碰的部位的电位水平一致的技术措施。
具体的方法是使用导线将卫生间内金属管件、花洒、龙头、地漏、混水阀等部位连为一体，这样即使由于某种原因导致卫生间某一部位带电，由于人体可以触碰的部位电势相等，也就不会导致触电事故。
卫生间等电位端子再通过扁钢与整幢建筑的钢筋网相连接，连接到建筑物的总等电位。
也许很多人都觉得家里安装了地线、漏保，已经可以起到防止漏电事故了，为什么还要多此一举安装等电位？根据对卫生间触电事故的统计，真正由于电热水器内部漏电所导致的触电事故的比例并不高，相反更多的触电事故是由于线路故障从外界引入了不安全的漏电流。
由于从外界引入的漏电流不经过漏电保护器，故而家里的漏保并不会跳闸，因此危害性极大。
卫生间等电位的作用就是要防止外界引入不安全的电压，防止反向漏电。
需要注意的是，家里的地线、等电位连接都必须经过专业的工具检查，对地电阻再符合规定的范围内才可以使用，否则保障生命安全的地线、等电位连接就成了危险的线路。
不正确、不规范的地线、等电位连接可能导致严重的危害。
现在很多人对于卫生间等电位连接并没有引起足够的重视，一方
面是对等电位连接的作用没有清晰的认识，另一方面也存在着一些侥幸心理。
实际上，对于安全来说，再多的谨慎也是值得的。
卫生间局部等电位规范
卫生间局部等电位的安全措施
接地保护措施
卫生间局部等电 位必须与建筑物 钢筋网连接
连接点的电阻值 应小于0.05欧姆
卫生间内的金属 管道、金属构件 等应与等电位连 接
卫生间等电位连 接应与总等电位 连接干线相连接
防雷击保护措施
安装避雷针或避雷带，将雷电引入地下 卫生间局部等电位连接，确保电位均衡 电源线路采用屏蔽线缆，减少雷电干扰 安装电涌保护器，对雷电进行过滤和分流
适用于新建、改建、扩建的 卫生间局部等电位工程
适用于卫生间内金属管道、 设备及接地装置的等电位连
接
设计原则
卫生间局部等电位连接应符合国 家现行相关标准规范的要求。
卫生间局部等电位连接应考虑人 体可能接触的所有金属物体和设 备，包括金属管道、水龙头、淋 浴器、洗脸盆等。
添加标题
添加标题
添加标题
添加标题
卫生间局部等电位概述
定义与作用
定义：卫生间局部等电位是指在卫生间内，通过局部等电位联结端子箱将各种金属物体连接在一起，以减少电 位差的一种措施。 作用：保护人身安可靠性。
适用范围
适用于住宅、办公楼、酒店 等建筑物的卫生间
适用于卫生间内的局部等电 位连接
要的。
卫生间局部等电位的维护与保养
日常维护与保养
卫生间局部等 电位应定期检 查，确保连接
良好。
卫生间等电位 的金属外壳应 保持清洁，避 免潮湿和腐蚀。
卫生间等电位 连接线应定期 检查，如有损 坏应及时更换。
卫生间等电位 应定期进行测 试，确保其正
常工作。
定期检查与维修
卫生间局部等电 位应每年进行一 次检查和维护
漏电保护措施
安装漏电保护器： 在卫生间局部等 电位回路上安装 漏电保护器，对 漏电电流进行监 测和切断。
卫生间局部等电位规范
卫生间局部等电位规范卫生间的电位规范是指在装修和使用卫生间时，应当遵守的电气安全要求和规范。
以下是卫生间局部等电位的规范内容：1. 接地保护：卫生间内的所有金属管道、设备和电器应进行接地保护，以确保人身安全。
接地电阻应小于4Ω，接地导体应可靠连接。
2. 开关插座的安装：卫生间的开关插座应采用防水设计，符合防水标准IPX4以上。
3. 插座的位置：插座应远离水源、水池等容易溅水的地方，以免发生触电事故。
插座的高度应在1.5米以上。
4. 开关的安装：卫生间的电灯开关应远离水源，以免发生触电事故。
开关应安装在进门处，方便使用者进出时操作。
5. 热水器的安装：热水器应安装在无水滴和水蒸气喷溅的地方，以免发生触电事故。
热水器应使用专用插座，并设置独立的线路和开关。
6. 照明设备的选择：卫生间的照明设备应选择符合防水标准的产品，并应有防尘、防水和防触电保护措施。
7. 洗手台和镜子的安装：洗手台和镜子的安装位置应远离插座和开关，以防水滴进入插座和开关导致触电事故。
8. 卫生间墙壁和天花板的材料选择：卫生间墙壁和天花板的材料应选用防水和防潮的材料，以防止电器和电线受潮而发生故障。
9. 漏电保护器的安装：卫生间应安装漏电保护器，及时切断电流，保护使用者免受漏电带来的危害。
10. 故障排查和维修：如果卫生间中的电器出现故障，应及时断电并由专业人员进行排查和维修，不得私自修理。
以上是卫生间局部等电位规范的一些基本内容，旨在确保卫生间使用时的电气安全。
在使用卫生间时，应尽量避免触碰电器和水源，并注意定期检查和维护电器设备，确保其正常运行和安全使用。
关于卫生间等电位联结电阻检测的总结
关于卫生间等电位联结电阻检测的总结作者：闫建清崔福林来源：《山东工业技术》2014年第18期摘要：本文主要讲述了卫生间等电位联结的电阻测试情况，并根据作者的实际经验对其过程中的重要部分以及重要结论做出了总结。
关键词：卫生间；等电位联结电阻；标准；测试；导电一、与等电位相关的标准1.1 《建筑物防雷设计规范》（GB50057—2010）第6.3条，有效的将接地、屏蔽盒等电位连接应该采取下列举措：（1）凡是和建筑联系在一起的都应该和防雷装置连接起来。
（2）如果需要保护的空间，一定明确的一点是，电缆屏蔽层处于两端，并且最好可以在防雷区的交接位置进行相应的等电位联结处理。
在进行这一处理时，无需两头都做，选择一头便可。
此时，最好使用两层屏蔽或者是钢管进行敷设，外面的屏蔽或者是钢管也应该在两端，并且应该在防雷区的交接点做等电位连接。
（3）如果没有屏蔽层，在没有组合的建筑中的连接线路应该敷设在混凝土管道内。
混凝土管道内的金属格栅或者是钢筋格栅的两端之间应该做导电贯通，并且两端分别应该连接到建筑物的等电位连接带上；如果有了屏蔽层，其两端应该直接省略以上步骤直接连接到建筑物的等电位连接带上。
1.2 局部等电位联结局部等电位联结可以看作在一部分范围内的所有可以导电的部分进行连通，并能够将其端子板把以下部分进行各个连通：一是在共用建筑结构中放置管道；二是在单独建筑结构中放置管道；三是使用PE母线或者PE干线。
某些条件中，需要连接各部分的电位：一是由于用电网络中的对电流所起到的阻碍作用巨大，引发电流停止输送的时间增加，电击事故发生的危险度增高的条件下；二是需要为电击的产生提供充分空间环境的条件下；三是TN系统中，如果需要对相同的配电箱输送电量，使用到可移动的电气设施和无法移动的电气设施，但前者断电时间无法有效满足后者防电击要求时；四是为有效满足防雷系统的相关要求时。
一旦无法确定局部等电位联结防电击是否有效时，需要采取如下的校验：R是指同时间内可能会接触到的表面导电结构和设备外部导电结构中的电阻（Ω）；U是指在规定范围内，可不间断维持的电压限定数值，通常情况下建筑结构中的交流电量为五十伏，直流电量为一百二十伏；Ia是指将电流回路断开连接以后，在五秒时间内产生的电流（A）；举例说明，使用设定值为三十二安培的断路开关装置，将瞬动电流脱扣器的设定电流量设置为三十二安培，因此Ia=1.3×320=416A，通常情况下建筑结构中，规定范围内的可不间断维持的电压限定数值UL=50伏；只有当满足以下条件时，局部等电位联结才具备有效性：同时触及的外露和装置可导电部分之间的电阻不超过0.12Ω时。
卫生间局部等电位联结
卫生间局部等电位联结浅谈卫生间局部等电位联结卫生间等电位端子箱没有必要和防雷引下线相连，防止将室外雷电引入室内，引起电击，发生人身伤亡事故，详见下面误区五、六的分析。
由于省标LO4D502卫生间等电位的做法中地面钢筋网的做法和局部等电位箱系统图只是箱子的下端做法，并不是很明确，特意给省标编者电话交流心得，结合其他一些单位的意见。
1 首先搞清楚什么是局部等电位？局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求，一般局部等电位联结也都有一个端子板或者连成环形。
简单地说，局部等电位联结可以看成是在这局部范围内的总等电位联结。
2 为什么带淋浴的卫生间等场所要设局部等电位联结？要分析卫生间设置局部等电位的原因，我们必须先了解何为“电击”。
“电击”，即通常人们所说的“触电”，是由于人体接触到带电部位而受到的身体伤害事件，但并非接触到带电体就一定会受到伤害，电流才是危及人体生命安全的直接因素（而不是电压），电击严重程度与通过人体的电流成正相关性。
而通过人体的电流的大小，又主要与接触电压和人体的阻抗有关。
接触电压是指人体所接触带有不同电位的两点时，这两点之间产生的电位差。
有了接触电压，就会靠人体这个电气通路形成电流。
比如，当人的一只手接触到某一带电物体，这个带电物体与人体另一部分比如脚所接触到的导电物体之间有电位差，那么就有电流通过人体；如果这个电流达到了对人体有伤害的程度，就会发生触电事故。
目前的居民住宅卫生间内一般都有带有淋浴间或浴缸，电气设备如灯、排气扇、电热水器、开关、插座等也是一应俱全。
在日常生活中，当我们发现有人触电时，首先想到的办法就是切断电源。
目前对室内一般的防电击做法是在卫生间的插座回路设置了漏电保护装置，额定漏电动作电流不大于30mA，当这些设备漏电且电流达到设定值时，漏电保护装置就会动作断开回路断路器，以达到保护的目的。
卫生间局部等电位联结要求解析
二、认识：卫生间与等电位(2)
等电位与接地是两个不同的概念，PE线是接 地，LEB线接的也可以是地，也可以不是地，只要让 卫生间处于同一电位即可。卫生间插座内的PE线可 能会带上危险电位，这时就通过LEB(局部等电位)对 该电位进行钳制，故LEB线并非是PE支线。 如果浴室安装了电热水器、或配置了若干用 电设备，浴室必须做局部等电位联结。而对于一些 传统的既无电热水器，又无添置电器的卫浴间，可 根据设计要求和实际情况设计决定是否做局部等电 位。
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
七、金属门窗接地技术要求
1、门窗框与建筑主体结构防雷装置连接导体宜采用直径不小 于Ø8的圆钢或截面积不小于48mm、厚度不小于4mm 的扁钢； 2、门窗框与防雷连接件连接处，宜去除型材表面的非导电防 护层，并与防雷连接件连接； 3、防雷连接导体宜分别与门窗框防雷连接件和结构防雷装置 满焊连接，焊接长度不小于100 mm，焊接处涂防腐漆。 4、金属门窗的连接导体的敷设必须在门窗框定位后，墙面装 饰层或抹灰层施工前进行，用铆钉或螺钉紧固于窗框上。
三、以下设施应进行局部等电位联结
1、金属给排水管，洗脸盆下金属存水弯与金属排水管道相连 时、金属采暖管； 2、金属搪瓷浴盆及金属管道，淋浴为金属管道的； 3、预埋件与混凝土墙内钢筋相连的洗脸盆金属支架； 4、本层建筑物地面（或砼墙面）内钢筋网（保证砼等电位）; 5、卫生间的插座、灯的PE线（如卫生间内本无PE线，则不得 将卫生间外的PE线相连）； 6、卫生间管道穿楼板金属套管，管道金属支架； 7、卫生间用电器（外露可导电部分，如电热水器外壳、排气 扇外壳等）已经通过PE线接地并有漏电保护器保护（不同的 安全保护措施，不能互相代替）； 8、铝塑复合给水管、铜塑复合给水管其接头配件、阀门、管 道水表等（管道内部往往是充满水，均能传递电位）。源自八、金属门窗接地相关的施工图集
卫生间局部等电位联结知识总结
卫生间局部等电位联结知识总结一、住宅卫浴间应配等电位根据最新《住宅设计规范》规定，住宅卫浴间内应作等电位联结。
然而在实际调查显示，有七成业主家中无安装等电位装置。
尽管是法规规定内容，但等电位联结保护的市场普及率非常低，甚至许多业主都不知道等电位的概念。
二、安全卫浴间等电位的概念等电位就是电位相等，如果电位不相等，就有电位差即电压，加上卫浴潮湿的环境下，人很可以被用电设备和外露的金属电击。
因此将卫浴间内的电器装置、金属物件以及可导电的部分全部用导体联结起来，减小电位差以消除危害，这就是卫浴间安装等电位的作用。
三、等电位能防御雷击感应电雷雨天气，建筑物遭受雷击，楼内所有金属物体都会产生感应电，尤其是卫生间里的下水管、暖气管。
这时在卫生间里洗澡，万一触碰金属物体就会被感应电袭击。
如果有了等电位，遭受感应电袭击的概率就会大大降低。
四、等电位需由业主请人安装等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可能需要业主另外购买。
在电气设备普遍进入卫浴的今天，安装等电位可是关乎生命安全的一份保障，新居业主们应该主动向专业装修工咨询。
卫浴等电位的常见误区等电位安装施工比较专业，需要由有经验的电工负责。
而业主如果事先了解了相关的知识，能够尽量减少施工误区，降低家居安全威胁。
误区一：任何卫浴间无需做局部等电位联结不少人认为卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以金属器具无须做局部等电位联结。
正解：局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。
等电位的作用是为了保证某电位基本相等，不至于产生较大电压伤害人体。
而地线的作用是保证漏电部位与大地之间的电阻相对较小，从而保证流经人体的电流较小。
一个是保证电压较小，一个是保证电流较小。
误区二：只要是卫浴就得做局部等电位人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。
如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。
宾馆酒店卫生间的局部等电位连接
宾馆酒店卫生间的局部等电位连接第一篇：宾馆酒店卫生间的局部等电位连接宾馆酒店卫生间的局部等电位连接（装修招标）通过这两年在宾馆酒店、住宅装修工程检查时，特别是住宅装修，发现多数工程没有进行厨房卫生间局部等电位的连接。
多数装修设计师不知道厨房卫生间必须做局部等电位连接设计，施工员不知道厨房卫生间设置等电位连接箱是什么用的，自然不懂得施工，干脆装修时把等电位连接箱拆掉，墙面装修时为了贴瓷砖的美观，基本不会保留这些等电位连接箱或预留接线，将其覆盖，造成使用隐患。
近年来因洗澡电热水器漏电或厨房电器漏电致人触电身亡的报导甚多，如果所有厨房卫生间都做局部等电位连接，悲剧就可以避免。
为此相关标准作出了具体规定。
首先要弄清几个概念：1、什么是等电位等电位即是等电势。
在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电势差，则我们就认定这两个测试点是等电位的。
正如一只小鸟站在一条高压线上，两只脚同处于相等的电压，不会因此而触电死亡。
建筑中的等电位连接是防止电击的一项重要安全措施，不等同于“接地”。
等电位连接分为总等电位连接、辅助等电位连接和局部等电位连接。
总等电位连接（MEB）：在保护等电位连接中，将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起。
辅助等电位连接（SEB）：在导电部分间用导线直接连通，使其他电位相等或接近，而实施的保护等电位连接。
局部等电位连接（LEB）：在一局部范围内将各导电部分连通，而实施的保护等电位连接。
厨房、卫生间的等电位连接属于基本等电位连接。
2、等电位连接的作用等电位连接主要是起到各种安全保护作用：（1）雷击保护。
IEC标准中指出，等电位连接是内部防雷措施的一部分。
当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10kV量级，危险极大。
但等电位连接将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等外露可导电体连接起来，形成一个等电位均衡网络，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏等。
卫生间局部等电位联结要求
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关的施工图集
六、局部等电位相关1、门窗框与建筑主体结构防雷装置连接导体宜采用直径不小 于Ø8的圆钢或截面积不小于48mm、厚度不小于4mm 的扁钢； 2、门窗框与防雷连接件连接处，宜去除型材表面的非导电防 护层，并与防雷连接件连接； 3、防雷连接导体宜分别与门窗框防雷连接件和结构防雷装置 满焊连接，焊接长度不小于100 mm，焊接处涂防腐漆。 4、金属门窗的连接导体的敷设必须在门窗框定位后，墙面装 饰层或抹灰层施工前进行，用铆钉或螺钉紧固于窗框上。
二、认识：卫生间与等电位(2)
等电位与接地是两个不同的概念，PE线是接 地，LEB线接的也可以是地，也可以不是地，只要让 卫生间处于同一电位即可。卫生间插座内的PE线可 能会带上危险电位，这时就通过LEB(局部等电位)对 该电位进行钳制，故LEB线并非是PE支线。 如果浴室安装了电热水器、或配置了若干用 电设备，浴室必须做局部等电位联结。而对于一些 传统的既无电热水器，又无添置电器的卫浴间，可 根据设计要求和实际情况设计决定是否做局部等电 位。
四、以下设施可不进行局部等电位联结
1、金属地漏、扶手、浴巾架、肥皂盒等孤立之物； 2、非金属浴盆及塑料管道； 3、洗脸盆下的金属存水弯与非金属排水管道相连的； 4、洗脸盆金属支架未与混凝土内钢筋相连的。
五、具体施工方法及要求（1）
1、等电位箱应设置在方便检测的位置，等电位联结端子板应采 用螺栓连接，以便拆卸进行定期检查； 2、等电位LEB联结线均采用BVR1*4mm平方铜芯软线并应有黄绿相 间的色标，在地面或墙内穿PVC塑料管暗敷设； 3、等电位联结线与金属管道可采用抱箍连接，抱箍与管道接触 处的接触表面应刮拭干净，安装完后要刷防护漆，对于非镀锌 钢管可采用焊接法； 4、等电位联结用的螺栓、垫圈、螺母等应进行热镀锌处理； 5、卫生间内的金属管道的连接处一般不需加跨接线，若发现导 通不良时，应作跨接；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫生间局部等电位联结知识总结
卫浴间等电位详细介绍
一、住宅卫浴间应配等电位
根据最新《住宅设计规范》规定，住宅卫浴间内应作等电位联结。
然而在实际调查显示，有七成业主家中无安装等电位装置。
尽管是法规规定内容，但等电位联结保护的市场普及率非常低，甚至许多业主都不知道等电位的概念。
二、安全卫浴间等电位的概念
等电位就是电位相等，如果电位不相等，就有电位差即电压，加上卫浴潮湿的环境下，人很可以被用电设备和外露的金属电击。
因此将卫浴间内的电器装置、金属物件以及可导电的部分全部用导体联结起来，减小电位差以消除危害，这就是卫浴间安装等电位的作用。
三、等电位能防御雷击感应电
雷雨天气，建筑物遭受雷击，楼内所有金属物体都会产生感应电，尤其是卫生间里的下水管、暖气管。
这时在卫生间里洗澡，万一触碰金属物体就会被感应电袭击。
如果有了等电位，遭受感应电袭击的概率就会大大降低。
四、等电位需由业主请人安装
等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可能需要业主另外购买。
在电气设备普遍进入卫浴的今天，安装等电位可是关乎生命安全的一份保障，新居业主们应该主动向专业装修工咨询。
卫浴等电位的常见误区
等电位安装施工比较专业，需要由有经验的电工负责。
而业主如果事先了解了相关的知识，能够尽量减少施工误区，降低家居安全威胁。
误区一：任何卫浴间无需做局部等电位联结
不少人认为卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以金属器具无须做局部等电位联结。
正解：局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。
等电位的作用是为了保证某电位基本相等，不至于产生较大电压伤害人体。
而地线的作用是保证漏电部位与大地之间的电阻相对较小，从而保证流经人体的电流较小。
一个是保证电压较小，一个是保证电流较小。
误区二：只要是卫浴就得做局部等电位
人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。
如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。
而对于一些传统的既无电热水器，又无添置电器的卫浴间，可根据情况决定是否做局部等电位。
误区三：局部等电位会导致电击事故
局部等电位会将外界的高电压引入室内，造成触电事故，不如将此电位由接地线引入接地装置来得安全。
正解：只要电位相等，不产生电位差，就不会发生电击事故，无需将电位引入接地装置。
局部等电位要求在局部区域内接触到的电阻不大于3Ω，只要能将卫浴间贯通成一个等电位体，即使外界有高电压，人在卫浴内触碰不到外界高电压导体，也是安全的。
误区四：用其他测量仪代替等电位测试仪
由于目前市面上的等电位测试仪较少，测量工作中经常遇到用接地电阻测量仪、万用表等来代替。
正解：用除了等电位专用测试仪以外的测量仪器都是错误的。
绝缘电阻测试仪虽能测试其导通性，但测量低于3Ω的等电位的电阻则不行。
万用表的测量电流通常较小，不满足国家规定的检测电流不小于0.2A的要求。
为了防止安全隐患，必须采用专用测试仪进行测试或者采用伏安法测量。
重视细节等电位施工及验收规范
了解了卫浴间等电位的重要性以及关于等电位的一些认识误区，下面我们来看看卫浴间等电位安装施工的注意事项。
一、卫浴间等电位施工要求
进行卫浴间局部等电位联结时，必须将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过电路联接到等电位端子板上。
当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
金属地漏、扶手、浴巾架、肥皂盒等孤立之物可根据情况是否做等电位。
二、等电位端子箱安装位置。
